Отопитель планар — техническое устройство и инструкция по монтажу:

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда в списке основных преимущества воздушных отопителей Планар можно выделить:

  • приемлемую стоимость;
  • низкий расход горючего;
  • достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

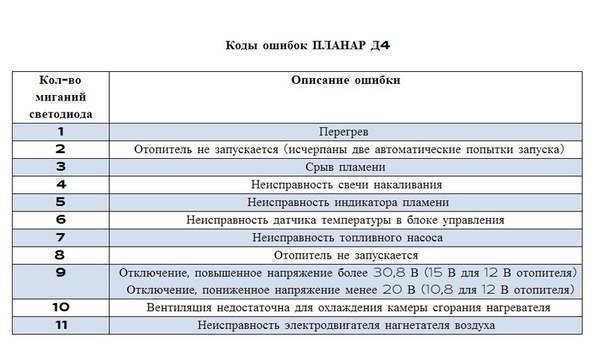

Коды ошибок

Функция самостоятельной диагностики, встроенная в систему управления автономным обогревателем «Планар» различных модификаций, позволяет определить область и причину неисправности. Информация поступает водителю в виде кодов ошибок и мигании светового индикатора пульта дистанционного управления.

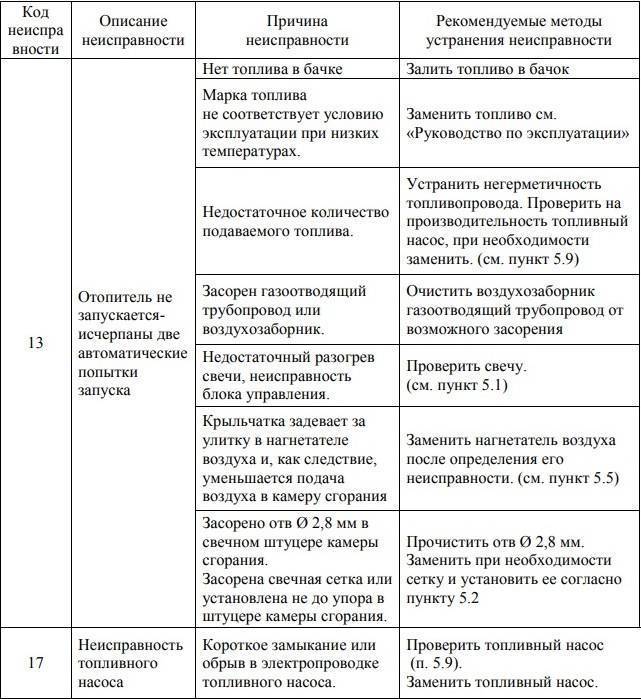

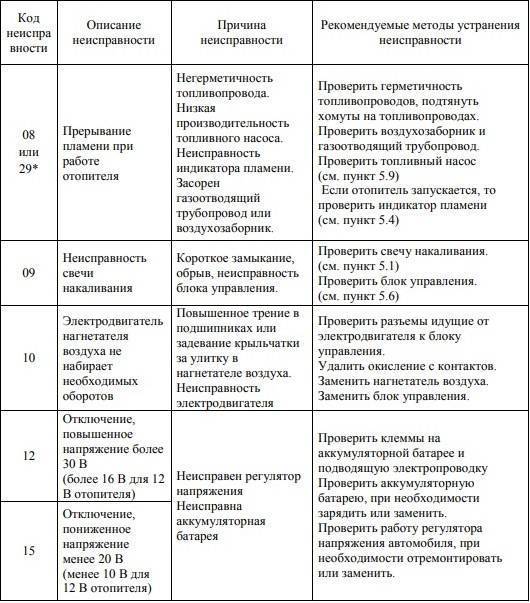

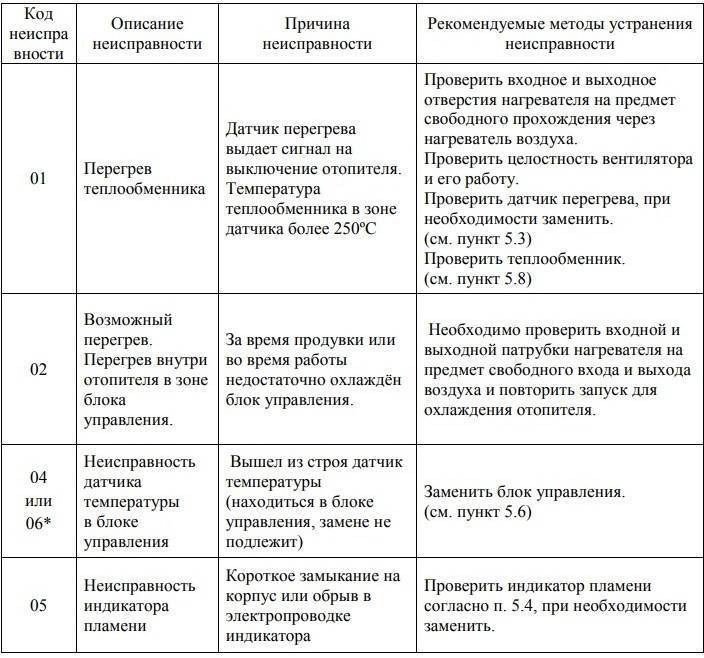

Расшифровка наиболее часто встречающихся кодов ошибок подогревателей марки «Планар».

Код неисправности Количество миганий светового индикатора Неисправность Причина неисправности
1 1 Перегрев теплообменника Контрольный датчик обнаружил перегрев и отключил отопитель. Причина – зафиксирована температура свыше 250 °C в районе теплообменника.
13 2 Число возможных запусков исчерпано Причиной являются проблемы с топливом: оно отсутствует, не соответствует его марка, недостаточно поступление ввиду засорение или нарушения герметичности топливопровода, проблемы со свечами накаливания, недостаточно давление поступающего в камеру сгорания воздуха
2 12 Перегрев в области блока управления или датчика-индикатора пламени Температура в районе размещения превышает значение в 50 °C. Перегрев блока управления в процессе работы или за время продувки перед началом работы блок управления не был охлажден.
4 и 6 6 Выход из строя температурного датчика блока управления Температурный датчик вышел из строя
5 5 Неисправность индикатора пламени Короткое замыкание или обрыв электроцепи питания индикатора
8 3 Прерывание пламени Негерметичность топливопровода, поломка индикатора пламени или топливного насоса
9 4 Неисправность свечи накаливания Короткое замыкание, обрыв электроцепи, неисправность блока управления подогревателя
10 11 Недостаточные обороты нагнетателя воздуха Выход из строя вентилятора
12 9 Напряжение свыше 30 В, экстренное отключение Неисправность АКБ или регулятора
15 9 Недостаточное напряжение, экстренное отключение Неисправность АКБ или регулятора, обрыв проводки
16 10 Превышен интервал на вентиляцию камеры сгорания За время продувки не был охлажден индикатор пламени, проблемы в блоке управления нагревателя
17 7 Неисправность топливного насоса Обрыв или короткое замыкание в электрической цепи питания топливного насоса
20 8 Потеряна связь между блоком управления и пультом Разрыв электропроводки, неисправность пульта или блока управления
27 11 Электродвигатель не работает Клин электродвигателя по причине разрушения подшипника, ротора или попадания посторонних предметов
28 11 Двигатель работает с постоянной скоростью Неисправность блока управления или платы на БУ
36 20 Превышение температуры датчика пламени Неисправность блока управления

Обеспечение безопасности

Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.

  • При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
  • При нарушении работы горелки устройство немедленно отключается.
  • Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.

Отопитель планар — техническое устройство и инструкция по монтажу:

Рекомендации по использованию

Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.

  • Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
  • Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
  • Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
  • Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
  • Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
  • Во время заправки автомобиля прибор следует отключить.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Отопитель планар — техническое устройство и инструкция по монтажу:

Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
Экономично расходуется топливо и ресурс аккумуляторной батареи
Достаточный показатель мощности
Неограниченное время работы установки

Популярные статьи  Как установить парогенератор для бани своими руками: пошаговая инструкция

Руководство по эксплуатации отопителя Планар

По отзывам Планар надежный аппарат.

Казалось бы, что нет ничего сложного, как поддерживать прибор в исправном состоянии. Но это не так. Отопитель Планар, отзывы о котором по большому счету положительные, отличается длительным сроком службы. Но он не сможет применяться долгое время, если за ним неверно ухаживать. Устройство любит большие обороты. Следует включать максимальную мощность при любой удобной возможности.

Рекомендуется установить дополнительный бак для топлива. При первом запуске и после использования всего запаса бензина или дизеля его стоит подкачать до самого бачка. Перед монтажом следует изначально собрать все электрические элементы в одну систему, а затем уже подключать прибор к электропитанию. Если нарушить эту последовательность, то можно сразу же направляться в магазин за новым устройством обогрева.

Различные модели нагревателей, например, Планар 2д12, отзывы имеют положительные. Это говорит о качестве изделий. Если же руководствоваться рекомендациями специалистов в вопросе эксплуатации, то прибор гарантированно прослужит долгое время, обеспечивая при этом оптимальную температуру в салоне. Когда по какой-либо причине обогреватель вышел из строя, лучше обратиться за помощью к специалисту. Это позволит быстрее починить устройство, которое имеет серьезную неисправность.

Показать панель управления

  • Опубликовано: 14 сен 2017
  • На Пежо Партнёр.

Комментарии • 20

Ребята. Круто! Я это видео ищу уже долго, на вас на ткнулся!! Буду ставить тоже, мерзну не реально!! 75лс. дизель. Ребят с установкой поможете??

Александр Плотников Здравствуйте посчитали самым оптимальным местом по габаритам и если что то отодвинуть седение можно быстро добраться до него и даже потушить при возгорании.

это хорошо, почему именно туда установили? Просто я думал прям под пассажирским сиденьем или в центральном тоннеле.

Александр Плотников Сезон включение каждый день кроме выходных.

Как долго уже она отработала??

Александр Плотников Запаха ни какого нет по началу был когда только котёл обгорал но это норма. когда разберёте то увидите пластиковую заглушку одна труба ушла в готовое отверстие а под другие сверлили сделали картонный шаблон отверстий на котле и приложив его к кузову выбрали оптимально места сверления отверстий .сверлили ступенчатым сверлом купленное на рынке за 600р ну и всё вроде бы много времени ушло на примерку и варианты прокладки проводов .

при каких делах фен до зимнего пуска дизеля. Бинар надо было ставить и дизель прогреет перед пуском и догреет ОЖ для печки в движении!

Если идешь то вполне, но стоит только остановиться и все температура двигателя падает момент!

В движении тепла от штатной печки хватает?

smz sumy Здравствуйте спасибо за просмотр .Авто конторы на гарантии. руководству на то что холодно в машине фиолетово.В итоге сбросились с напарником купили и поставили для себя .Ездим на работе по объектам до 250км от базы производим ремонт техники на открытых площадках . И иногда просто хочется погреться.

Поставил автономку на следующий день после покупки, но только сейчас дошли руки до описания. В принципе всё не так сложно, инструкция написана очень неплохо, комплектация включает почти всё для установки.

Устанавливаем рамку для пульта управления. Мне показалось оптимально поставить рядом с пепельницей. Делаем отверстие для проводов пульта и просовывем их

Вставляем пины в разъем, руководствуясь последовательностью по цветам проводов ответной части от автономки. Прокидываем жгут проводов к месту установки котла

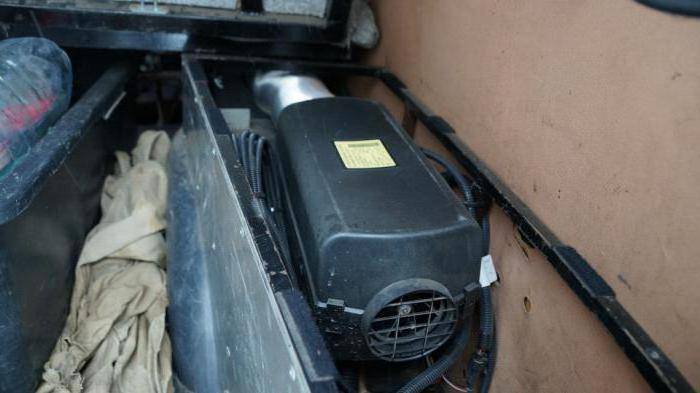

Я установил котел по середине задней части кабины, стоит под спалкой. При разметке обязательно несколько раз залезаем под машины и проверяем, что не попадем в лонжерон. Размечаем отверстия по резинке с котла. Сверлим, точим и подгоняем это всё дело

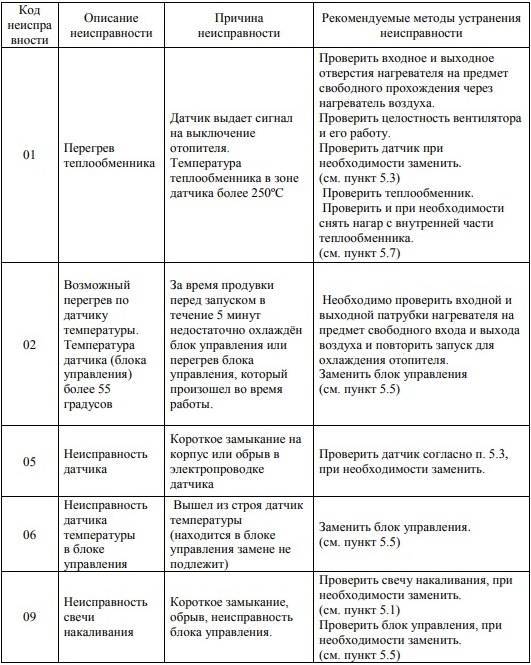

Номера ошибок и их описание

Если устройство не запускается, то для этого может быть несколько причин. Код проблемы – 13. Может отсутствовать топливо, дизель может не соответствовать условиям использования. Малый уровень топлива. Также забит трубопровод, который отводит газы, или же загрязнена система забора воздуха. Может быть неисправна свеча накаливания или ее сетка. Этот же код говорит о засоре отверстия в камере сгорания. Ремонт автономки «Планар» можно выполнить своими руками. О том, как исправить эти неполадки, производитель подробно объясняет в инструкции.

Код 20 также говорит о незапуске прибора. По этому коду производитель рекомендует проверить предохранители, находящиеся на жгуте питания. Дополнительно рекомендуется проверить пульт управления. Может отсутствовать связь между блоком и пультом.

Код 01 – сообщает о перегреве теплообменника. 08 свидетельствует о негерметичности топливопровода, о неисправностях насоса или индикатора пламени. 09 – это вышедшая из строя свеча накаливания. Такое случается по причине короткого замыкания, обрывов, поломки блока управления. 05 – выход из строя индикатора пламени по тем же причинам, что и в предыдущем случае. 04 – выход из строя датчика температуры.

Отопитель планар — техническое устройство и инструкция по монтажу:

Код 16 сообщает о недостаточной вентиляции. Она не обеспечивает охлаждения камеры сгорания в нагревателе и теплообменника. Также за время продувки не охладился датчик пламени.

Отопитель планар — техническое устройство и инструкция по монтажу:

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

  1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
  2. В процессе цикла продувки отключение питания запрещается
  3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
  4. Рекомендуется выключать прибор во время заправки автомобиля

Отопитель планар — техническое устройство и инструкция по монтажу:

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Популярные статьи  Стол для дачи своими руками — изготавливаем по подробным пошаговым инструкциям

Отопитель планар — техническое устройство и инструкция по монтажу:

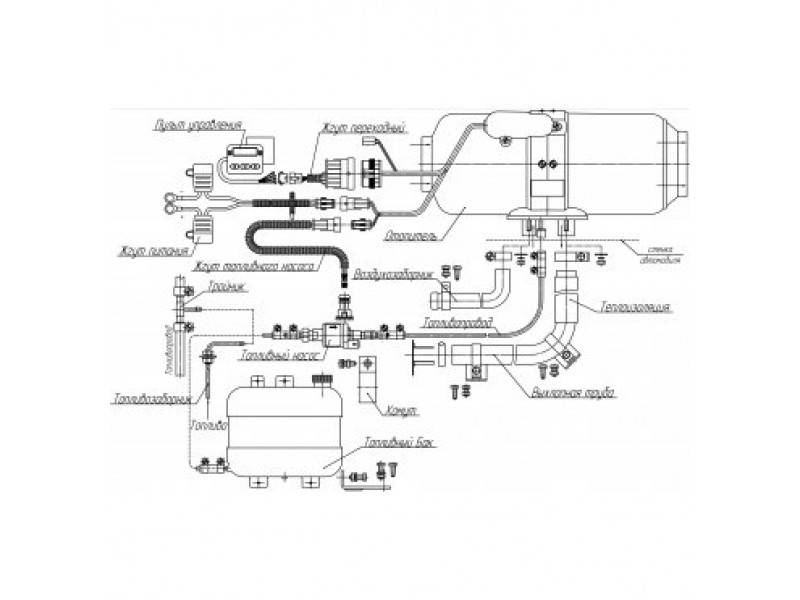

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

Отопитель планар — техническое устройство и инструкция по монтажу:

Начнем с того, что необходимость установить предпусковой подогреватель двигателя, автономный отопитель салона или полное комплексное решение для одновременного подогрева силового агрегата и внутрисалонного пространства возникает по разным причинам. Прежде всего, возможность поднять температуру ДВС перед запуском позволяет в значительной мере облегчить холодный пуск и сохранить ресурс двигателя.

Что касается самих автономных отопителей и подогревателей, на рынке существует достаточно большое количество различных предложений. При этом на территории СНГ стоит выделить не только известные иностранные продукты Вебасто и Гидроник, но и отечественные решения. В этой статье мы рассмотрим отопитель Планар, надежность данного отопителя, главные особенности устройства, его основные преимущества и недостатки.

Читайте в этой статье

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Отопитель планар — техническое устройство и инструкция по монтажу:

  • Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
  • Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
  • Экономично расходуется топливо и ресурс аккумуляторной батареи
  • Достаточный показатель мощности
  • Неограниченное время работы установки

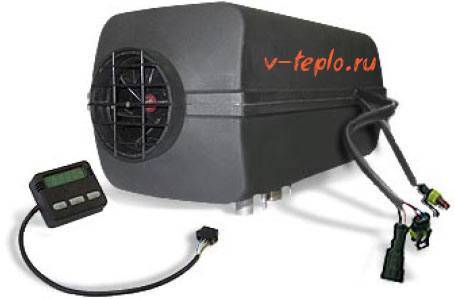

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Отопитель планар — техническое устройство и инструкция по монтажу:

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

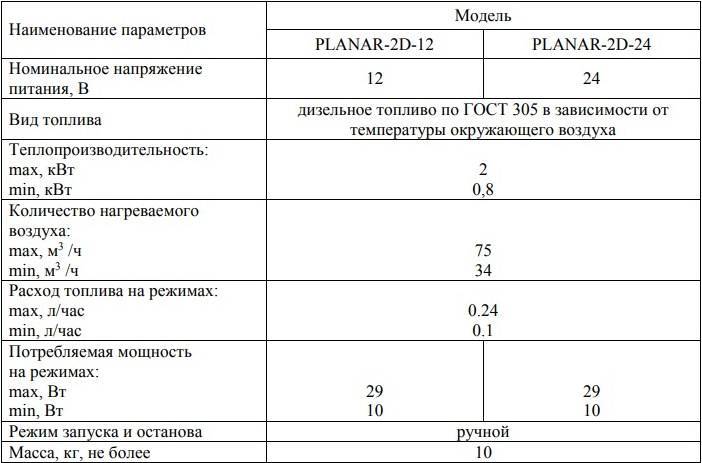

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Установка отопителя Планар: цена на услугу

Цена установки отопителя Планар приятно удивит каждого клиента и будет зависеть от типа транспортного средства и объема работ. Кроме экономии средств на этапе установки, вы существенно снизите свои расходы в процессе эксплуатации транспортного средства. Установка воздушных отопителей Планар позволит быстро прогревать воздух в салоне и поддерживать комфортную температуру без существенного увеличения расхода топлива.

Установка автономки Планар демонстрирует целый ряд дополнительных преимуществ:

  • отсутствие шума при работе оборудования;
  • беспролемный ремонт системы в случае поломки — для этого производитель обеспечил удобную и понятную конструкцию оборудования;
  • экономия горючего по сравнению с традиционным штатным обогревателем;
  • значительный износ двигателя.

Обратившись в «1Автоклимат», вы можете рассчитывать на качественное сервисное обслуживание — к вашим услугам квалифицированные грамотные мастера, доступная цена на установку и оперативное выполнение задач любой сложности. Мы поможем обеспечить комфортные условия нахождения в салоне вашего транспортного средства и организовать оптимальный микроклимат в салоне, который будет поддерживаться при любых погодных условиях.

Звоните, приезжайте на установку автономки Планар!

+7

Наш техцентр удобно расположен в 3 км от МКАД по Горьковскому шоссе.

Адрес: г.Балашиха, Шоссе Энтузиастов, 8А

Отопитель планар — техническое устройство и инструкция по монтажу:

Система контроля и управления

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Температуру и мощность устанавливают перед запуском. Во время работы регулировать параметры нельзя.

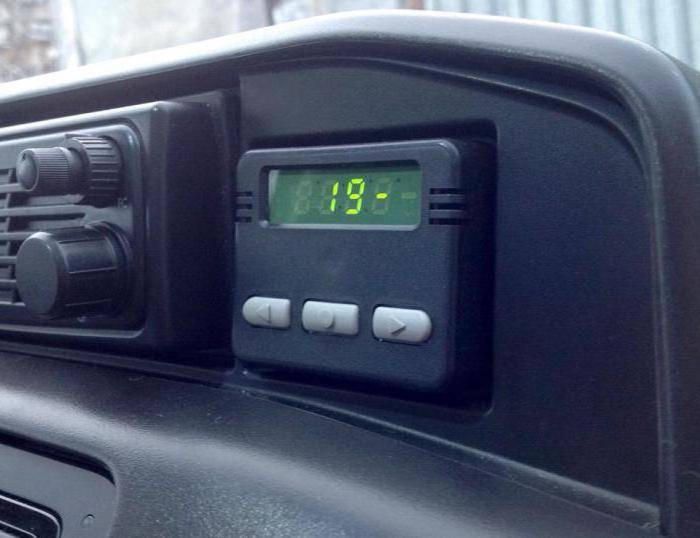

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

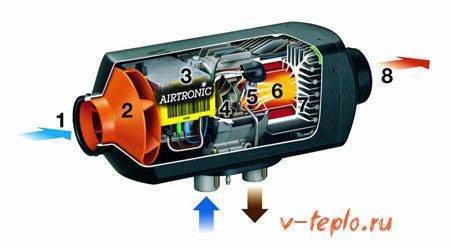

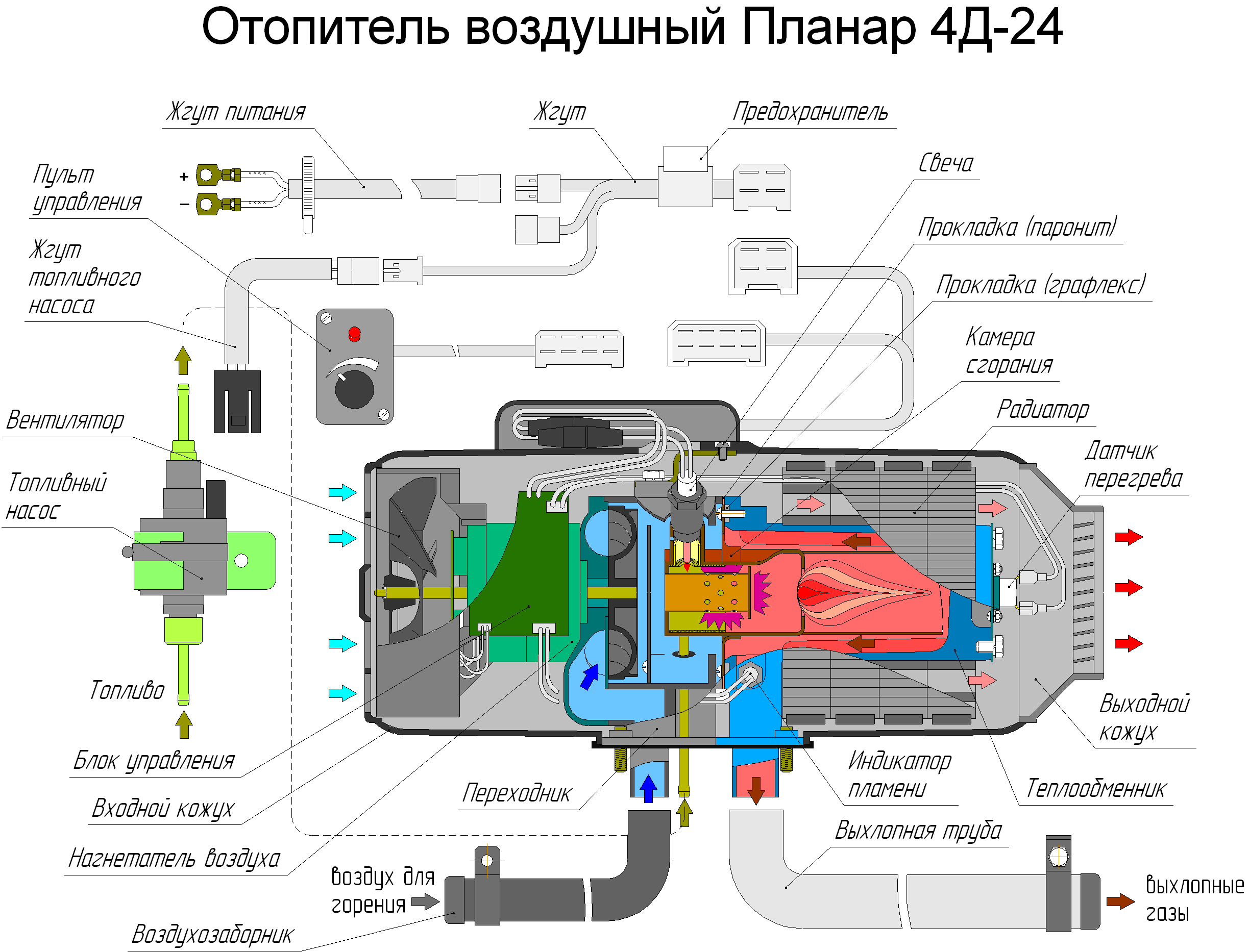

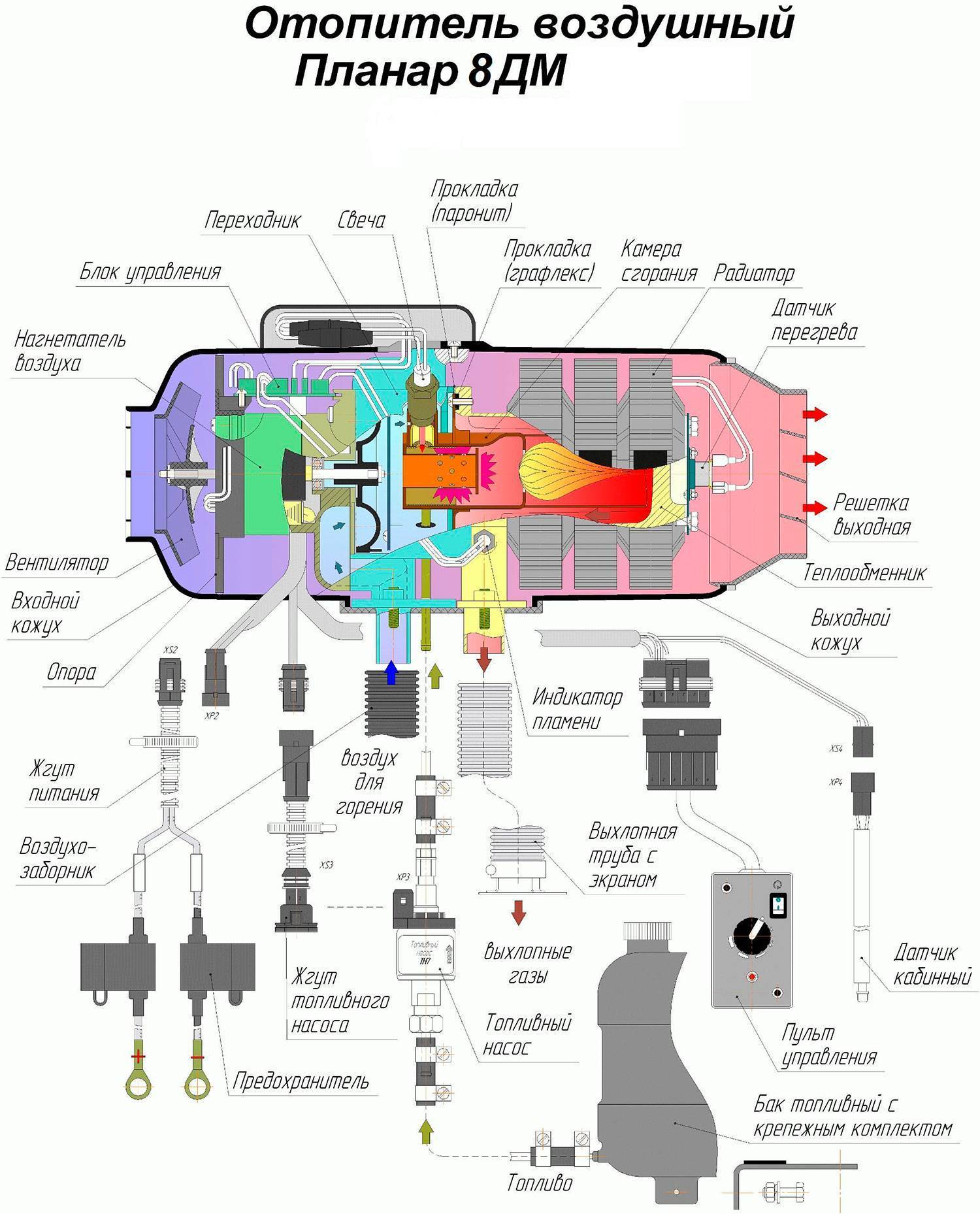

нагреватель (основные узлы нагревателя показаны на рис.4.2 );

топливный насос для подачи топлива в камеру сгорания;

устройство пуска и индикации (пульт управления);

жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

Отопитель планар — техническое устройство и инструкция по монтажу:

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки

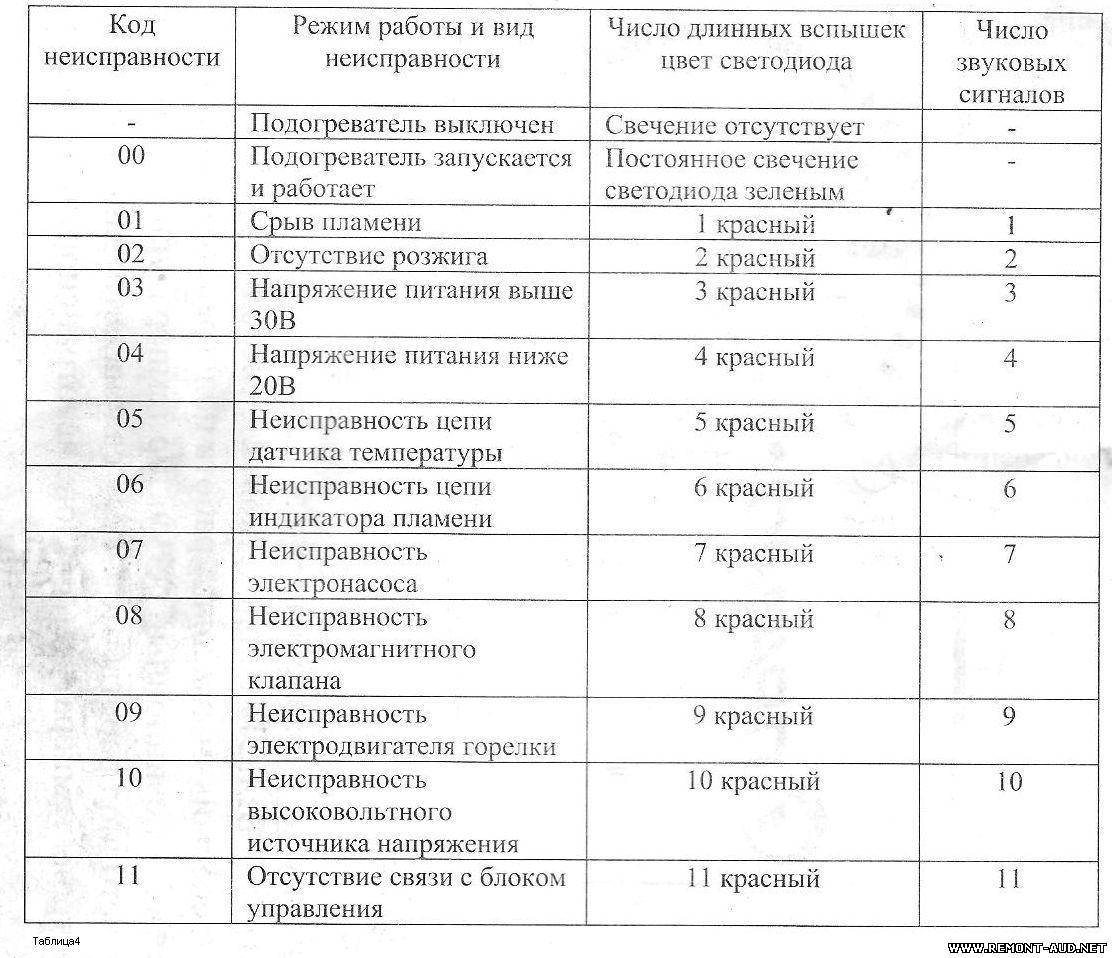

  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Видео работы

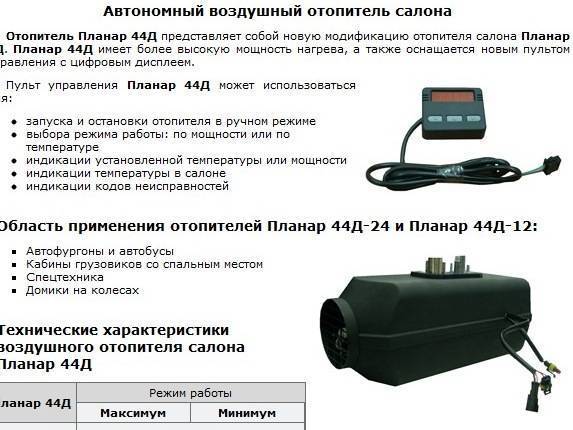

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

  • В первую очередь продувается камера сгорания
  • Затем до нужной температуры нагреваются свечи накаливания
  • Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
  • Происходит непосредственное сгорание топлива
  • Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Некоторые особенности устройства отопителя Планар

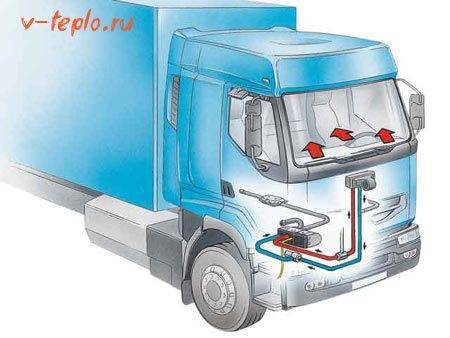

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

  1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
  2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
  3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
