Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

Содержание

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Шаг обрешетки в зависимости от длины волны

При конструировании обрешетки под черепицу нужно основываться на ключевых размерах конструкции. К ним относятся шаг крепления и еще габариты досок. Первый параметр зависит от вида применяемого профиля (длина волны покрытия). Место с наибольшей жесткостью у профилированного места находится под волной. Именно через него выполняется крепление к обрешетке.

В продаже можно найти металлочерепицу с разной длины волны, от которой будет зависеть шаг несущей системы. Но обозначены основные типоразмеры этого параметра. Теперь рассмотрим их соответствие.

Для облегченных конструкций с простой конфигурацией, небольшой высотой волны, если толщина листа составляет примерно 0.4-0.45 мм, стоит выбирать брусья сечением 25×100 мм. Для сложных кровель предназначена доска 32×100 мм, ее же можно использовать при укладке металлочерепицы толщиной 0.5 мм и с крупным показателем высоты волны. Оба варианта требуют стропильную систему с шагом в диапазоне от 60 до 90 сантиметров. Доски 40×60 и 50×50, предназначены для стропильного шага не менее одного метра. Их используют очень редко.

Можно выделить 3 разновидности листов, отличающихся по длине волны: 30, 35 и 40 сантиметров. От этого показателя будет зависеть стропильный шаг. Расстояние между досками определяется от их центра. Эти параметры потребуются при расчете размеров конструкции обрешетки.

Виды полимерных покрытий металлочерепицы и их особенности

В производстве металлочерепицы применяются несколько типов полимерных покрытий. Среди них:

  • пурал;
  • пластизол;
  • полиэстер;
  • полидифторид (PVDF).

Разберем свойства каждого из типов покрытий подробнее.

Пурал

Это модифицированный вариант полиуретана. Поверхность матовая. Покрытие имеет повышенную устойчивость к воздействию ультрафиолета (не выгорает), механическим повреждениям и химическим веществам, отлично выдерживает перепады температур от -50 до +120 градусов. Служит долго.

На фоне стольких преимуществ цена материала высока, именно поэтому такую металлочерепицу используют чаще, чтобы покрывать крыши промышленных зданий, домов в регионах с морским климатом.

Пластизол

Отличается большим выбором фактур и дизайнерских решений. Достичь эффектной имитации коры дерева, кожи, различных декоративных узоров удается благодаря большой толщине покрытия – 100, 200 мкм.

Служит от 30 и более лет. В сравнении с пуралом гораздо менее устойчив к ультрафиолету. Прочный и устойчив к повреждениям. Выбор цветов и доступная цена делают материал востребованным в частном строительстве.

Полиэстер

Выпускается с глянцевой и матовой поверхностью. Глянцевая поверхность смотрится в разы лучше, поскольку имеет блестящую поверхность и больший выбор цветов. Материал получается гибким, не накапливает загрязнений.

Минус глянцевого полиэстерного покрытия – низкое сопротивление ультрафиолету. В сравнении с другими типами он быстро выгорает на солнце.

Толщина элементов – 25 мкм. Низкая цена привлекает покупателей, поэтому этой черепицей часто кроют жилые дома, хозяйственные постройки.

Технические характеристики матового покрытия сравнительно лучше. Толщина листа – 35 мкм. Устойчивость к ультрафиолету выше, чем у глянцевой. Не блестит на солнце. Имеет меньший выбор цветов.

Полидифторид (PVDF)

В основе покрытия – акрил, поливинилфторид и ряд добавок, которые усиливают цвет. Поверхность материала – успешное комбинирование матовости и глянца. При минимальной толщине в 27 мкм имеет повышенную прочность, твердость и при этом остается гибким. Отлично выдерживает перепады температур. У этого материала хорошие грязеотталкивающие свойства. Большой выбор цветов и возможность экспериментировать с дизайном крыши – отличная возможность для владельцев дома создать уникальный экстерьер строения.

Устройство в местах с дополнительными элементами крыши

В тех местах, где размещены дополнительные элементы конструкции, например, примыкания, нужно устанавливать сплошную обрешетку с шириной 15-20 сантиметров, а также делать отдельную стропильную систему, на которой будут фиксироваться брусья или доски.

Если речь идет о ендове, то нужна сплошная несущая система, размещаемая у каждого ската крыши. В таком случае ширина будет 10 миллиметров. А оптимальная величина зазоров между планками составляет 20 миллиметров. Ее обеспечение сделает в подкровельном достаточный уровень вентиляции.

В ходе монтажа обрешетки крыши над утеплителем нельзя забывать о зазоре. При этом недопустимо использовать доски, размеры которых шире заявленных. В противном случае зазор получится недостаточно просторным. В такой конструкции будет нарушена циркуляция воздуха, что приведет к образованию конденсата, который будет медленно разрушать крышу.

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу — это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко .

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

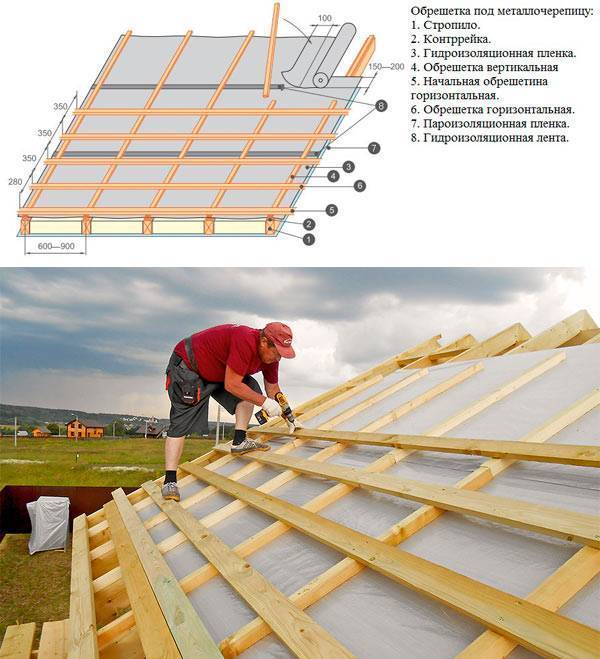

Схема обрешётки

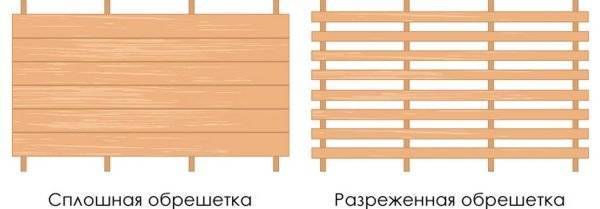

Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях

При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.

Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.

  1. Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.
  2. Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.
  3. В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).
  4. На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.
Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

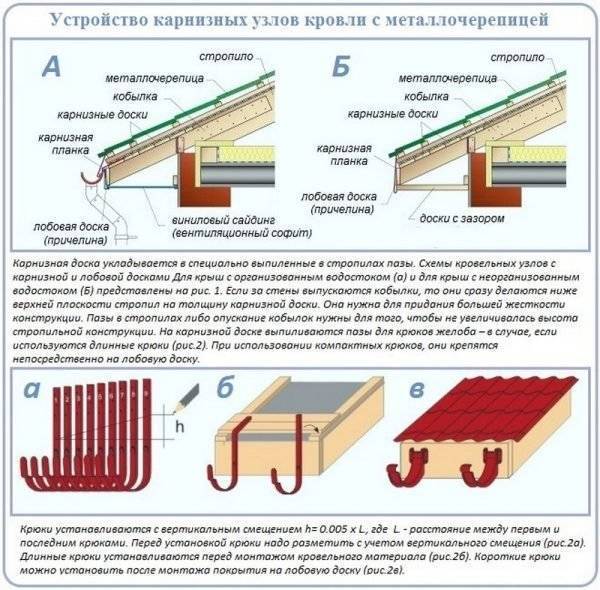

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока

К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.

Видео: монтаж обрешётки под металлочерепицу

Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:

  • вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
  • нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
  • ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
  • трудно будет установить и закрепить торцевые и фронтонные планки;
  • циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.

Подготовительные мероприятия

Обрешётка – несущая конструкция из деревянных досок и балок, служащая одним из основных элементов кровельного пирога. Создавая дополнительные ребра жёсткости, она принимает на себя основную нагрузку от кровельного материала, обеспечивая его плотное прилегание и надёжную фиксацию.

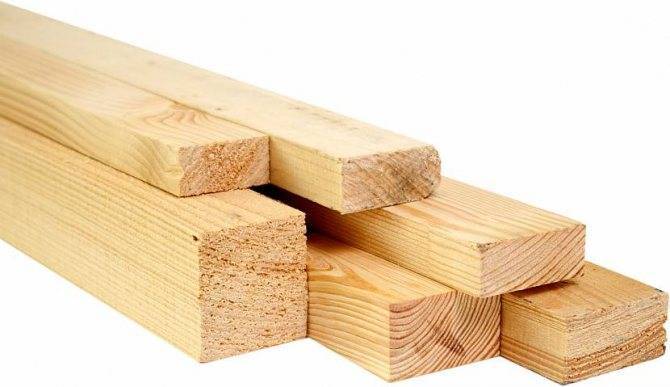

Материалы для обрешётки

Лучше всего для этой цели использовать брусья из ели или сосны – они обладают достаточной пластичностью, прочностью и способствуют сохранению благоприятного микроклимата. Также допускается использование досок из лиственных пород.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция
Так выглядят качественные пиломатериалы Источник www.jsm.lt

Пиломатериалы должны пройти тщательную сушку, на них не должно быть гнили или следов заражения грибком, насекомыми или плесенью. Лучшая профилактика подобных проблем – заказ древесины у проверенных компаний.

При закупке убедитесь, что поставщик располагает лицензией, а его продукция не покрыта трещинами или другими явными дефектами. Монтаж обрешётки для металлочерепицы может потребовать применения брусьев разных размеров:

  • 25х100. Применимы для обычных крыш малогабаритных построек.
  • 40х100. Выдерживают вес оцинкованной черепицы на зданиях аналогичных размеров.
  • 50х50 или 40х60. Используются при сборке кровельного пирога любой сложности, в том числе, если шаг обрешётки превышает метр.

Установка слишком тонких досок не допускается, поскольку такая обрешётка не сможет выдержать большую нагрузку. Превышение толщины создаст дополнительную нагрузку на фундамент, но позитивно скажется на долговечности всей конструкции.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция
Доски из леса Источник pilomaterial-kos.ru

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

  • Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
  • Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
  • Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
  • Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Сколько стоит обрешётка

Средние цифры стоимости материала в нашем исследовании я рассчитать затруднилась. Слишком много переменных: сечение доски и бруса и их количество зависят от конструкции обрешётки, материала и площади кровли. В сети существует много калькуляторов: при введении всех данных получаем цену. Я рекомендую калькулятор сайта StroyDay — на мой взгляд, он самый взвешенный и полный.

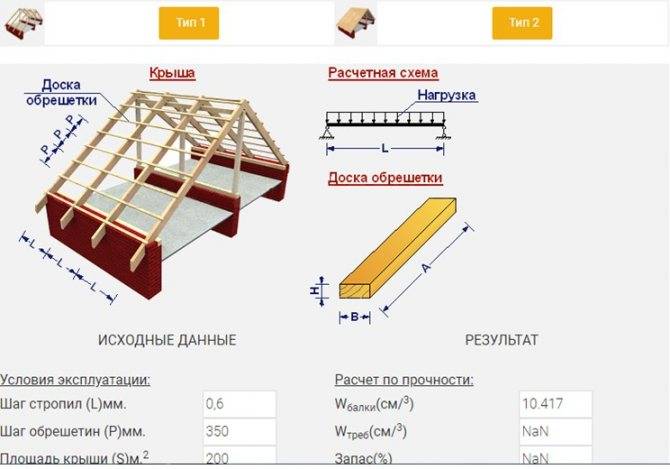

С помощью калькулятора с сайта StroyDay можно рассчитать и разрежённую, и сплошную обрешётку

Точно так же могу лишь привести лишь средние цифры стоимости работ профессиональных мастеров в пересчёте на квадратный метр.

Таблица: стоимость работ по монтажу обрешётки

Монтаж 1 м2 обрешётки (цена указана за площадь от 100 м2) Цена, руб
Монтаж контробрешётки 70—90
Монтаж разреженной обрешётки 80—120
Монтаж сплошной обрешётки из доски 170—220
Монтаж сплошной обрешётки из щитов на готовом основании 120—170

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей. Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону

Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

Популярные статьи  Шкафы для балкона своими руками: идеи, инструкции, схемы, чертежи

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

Расчет обрешетки

Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.

В расчете участвуют:

  • общая площадь кровли;
  • продольный шаг волны металлочерепицы;
  • длина всех карнизных свесов;
  • длина ендов;
  • сечение доски или бруса для обрешетки.

Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).

Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.

Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.

Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.

Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

С полученным результатом можно отправляться на закупку пиломатериалов.

В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

  • Укладка полосы гидроизоляции, крепление ее к стропилам при помощи реек одинаковой толщины. Они обычно нарезаются из той же доски, которая идет на обрешетку.
  • На рейки крепится крайний ряд обрешетки, несущий водостоки и карнизные планки.
  • Устанавливается следующий ряд обрешетки, шаг волны измеряется от края первого ряда до середины второго.
  • Последующие ряды устанавливаются с расчетом шага волны от средней линии доски.
  • Установка рядов обрешетки чередуется с монтажом гидроизоляционной пленки. Необходимо следить за герметичностью изоляции, проклеивать стыки полотна скотчем.
  • Места примыкания стен, печных труб, конек крыши усиливаются дополнительным рядом планок. К ним крепятся доборные элементы (конек, уголки и т.д.).
  • Постоянно контролировать состояние рядов, не допускать прогибов, волн и других искривлений. При необходимости подкладывать под доски рейки, клинья, выравнивающие ряд.

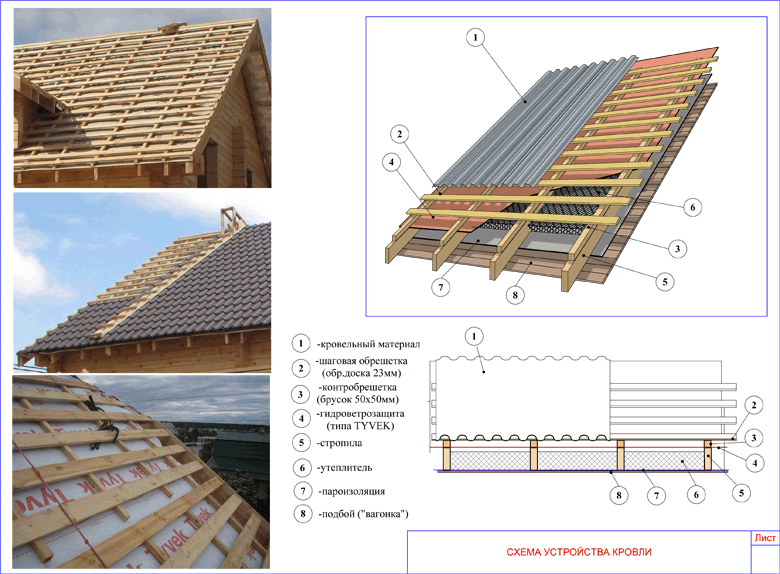

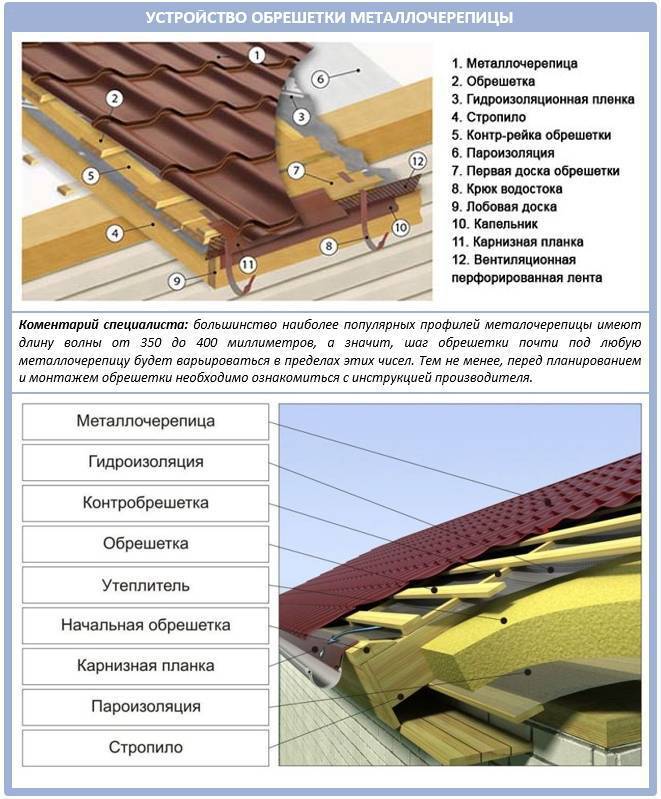

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли

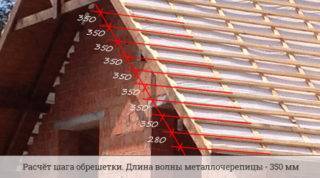

Шаг обрешетки под металлочерепицу

Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

Рассмотрим детально схему снизу вверх:

  • c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
  • Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
  • a1 — расстояние от центра стартовой доски до центра следующей доски.
  • b — шаг обрешетки равный длине волны.
  • a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).

Во избежание нестыковок, деформаций и непрочного крепления, важно тщательно просчитать все размеры и расстояния перед монтажом обрешетки. Длина волны распространенных профилей:

Длина волны распространенных профилей:

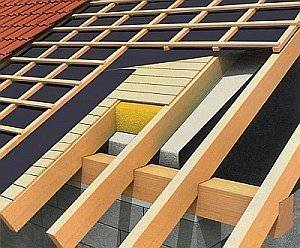

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

пример сплошной обрешетки

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкциярешетчатый настил на кровельном пироге

Подробнее об обрешётке кровли

Металлочерепица на сегодняшний день является самым популярным материалом для кровли. Для ее установки требуется точное соблюдение правил, с помощью которых образуется каркас — основание из дерева для строительства крыши. Обрешетка для металлочерепицы считается одним из краеугольных камней устройства всей крыши.

Крепление основы к черепице — довольно сложный процесс. Однако, если все сделано правильно, вы не можете беспокоиться о целостности крыши. Многие не знают, как сделать обрешётку под металлической плиткой и не понимают, зачем заполнять каркас гидроизоляционным материалом.

Плитка крыши защищает пространство так, что влажность не накапливается изнутри крыши, это может разрушить покрытие. Вентиляционное пространство будет помогать испарению избыточной влаги, а крыша послужит намного дольше. Благодаря хорошей обрешётке можно удалить влагу из мест, где задействованы зажимы каркаса и слой гидроизоляционного материала. В этом случае капли конденсата будут накапливаться на карнизе крыши. Кроме того, обрешётка помогает лучше установить гидроизоляцию — материал не провисает и не морщится.

Перед установкой конструкции необходимо понять устройство обрешётки для кровли. Вы должны знать, что длина конструкции зависит от типа конструкции. Если это сплошной вид кровли под металлической плиткой, то выбирается пиломатериал (32 на 100 мм) или стержни, имеющие поперечное сечение от 50 до 50 мм. Рейки нужно укладывать на расстояние 10−11 мм для обеспечения вентиляции.

Следует помнить, что перед установкой планок для плитки доски должны быть покрыты антисептическими растворами, тогда материал будет служить дольше. Перед установкой вам нужно определить, какой будет шаг под плиткой. Как правило, он рассчитывается на основе длины волны черепицы. Поскольку длина волны может быть различной, шаг изменяется в зависимости от этого параметра.

https://youtube.com/watch?v=Cp5O0W3ADSo

Если крыша не очень высокая и светлая, то используется обрезная доска с сечением 25 на 100 мм. Если крыша более сложная, то используется доска 32 на 100 мм. Тот же материал подходит, если плитка имеет очень большую волну. Шаг для большой волны и сложной структуры крыши составляет от 0,6 до 0,9 м. Рейки, имеющие поперечное сечение от 40 до 60 мм и от 50 до 50 мм, установлены с шагом стропила более 1 м, но это очень редко. В общем, размеры кровли для металлической кровли зависят от параметров крыши.

Для обрешетки крыши под металлочерепицу обычно используются сосна, ель или пихта. Если нет возможности купить сосновые доски, вы можете брать лиственные породы. Наиболее приемлемым вариантом является рейки сосны, потому что они менее испорчены и не очень дорогие.

Следует помнить, что доски и планки для кровельной кровли под плиткой должны быть сухими и без каких-либо насекомых. Кроме того, нужно обеспечить, чтобы материал был без гнили

Также необходимо выровнять доски — очень важно, чтобы они были одинаковыми по длине. В противном случае планки могут перекоситься, и не будут удерживаться

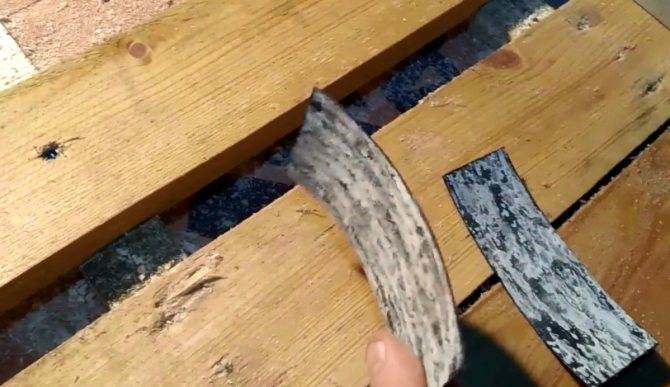

Если дерево было гнилым или присутствовали насекомые, то в дальнейшем обрешётка под металлом может сломаться.

Преимущество двускатной крыши

Самый простой вариант стропильной системы под металлочерепицу — двухскатная конструкция. Благодаря сходству форм скатов и листов кровельного материала создаются идеальные условия для монтажа. Вальмовая конструкция или любая сложная крыша в этом плане требуют больших затрат сил и времени. Кроме того сложные конструкции требуют повышенного расхода кровельного материала из-за сложности кроя.

Популярные статьи  Байпас в системе отопления что это такое: инструкция по самостоятельной установке

В инструкции производителя по укладке металлочерепицы указываются оптимальные параметры крыши. В частности речь идет о наклоне скатов, который должен составлять 12-15 градусов. Меньшее значение угла наклона требует усиленной гидроизоляции, на более крутых скатах необходимо увеличение крепежных элементов. Обе ситуации приводят к увеличению бюджета на строительство крыши.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

Количество укладываемых рядов металлочерепицы напрямую зависит от размеров листа и перекрываемой площади. В большинстве случаев материал монтируют в один ряд, чтобы в поперечные швы не протекала вода. На крышах частных домов чаще всего используются листы длиной 4-4,5 метра, хотя многие производители предлагают услуги по нарезке листа на соответствующие элементы. Это значительно упрощает укладку металлочерепицы на скатах индивидуального размера. Чтобы определить необходимую длину листа, суммируют длину ската и длину карнизного свеса, который составляет 40-60 см.

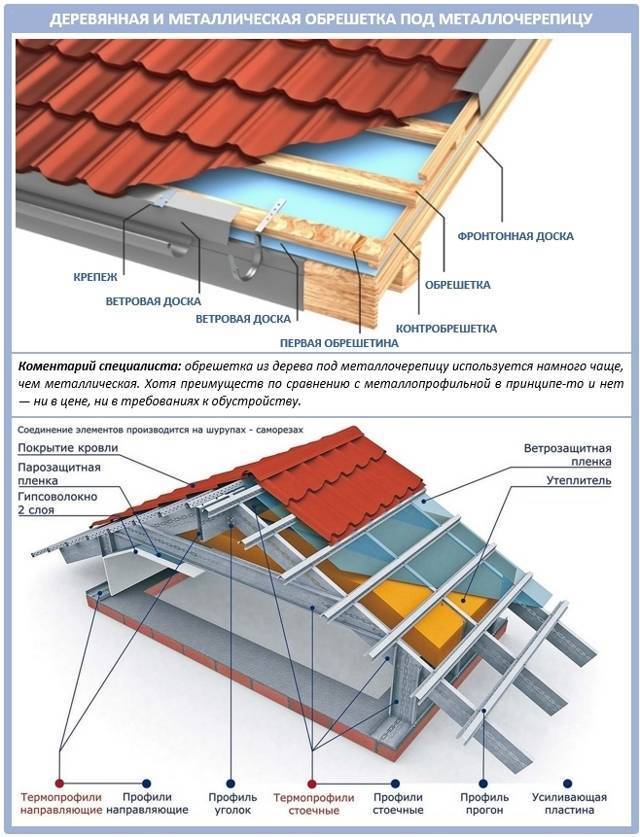

Материал изготовления обрешетки древесина или металл

Итак, чтобы кровельное покрытие не провисало на стропилах, на них предварительно укладывают обрешетку – обрезные бруски или доски, которые набиваются перпендикулярно. Этот элемент необходим, чтобы вся нагрузка от кровельного материала передавалась на стропильные ноги более равномерно, а стропила уже давят на стены дома.

Обычно для изготовления обрешетки кровли в ход пускают такие виды материала:

У обоих видов материала, древесины и металла, есть свои недостатки и преимущества. Например, если вес кровли планируется достаточно солидный, тогда лучше использовать металлические стропила, ведь они замечательно работают на растяжение и изгиб. Так, металлические стропила идеально подходят под тяжелую натуральную черепицу.

Кроме того, главное и самое ценное преимущество металлических обрешетин – это их способность обеспечить абсолютно ровное, геометрически идеальное основание под любое кровельное покрытие:

Если уже все-таки брать древесину, тогда для крыши больше подходит хвойное дерево, сосна или ель

Причем важно для изготовления качественной обрешетки из брусков закупить древесину определенной породы и сорта. Важно, чтобы до начала строительства крыши она была защищена от насекомых, гнили и огня. К слову, вам будет интересно узнать, на Руси именно ели всегда больше предпочтение как строительному материалу для крыши отдавали, как более долговечному сырью

К слову, вам будет интересно узнать, на Руси именно ели всегда больше предпочтение как строительному материалу для крыши отдавали, как более долговечному сырью.

Критерии выбора шага

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкцияМеталлочерепица имеет различную конфигурацию волн. Чем выше гофра, тем жестче материал. Увеличение несущей способности волнистого листа ведет к уменьшению промежутка между решеточными элементами.

При выборе шага обрешетки под металлопрофиль учитывают факторы влияния:

  • наклон поверхности;
  • массу кровельного настила вместе с системой изоляции;
  • климат в регионе строительства.

Квадрат металлочерепицы в зависимости от высоты волны и толщины железа колеблется в пределах 5 – 9 кг, такой показатель учитывают при расчете. К нему прибавляют массу утеплителя, нормальной влажности, гидроизоляционной пленки, вес битума для смазки и приклеивания защитных мембран.

Климат влияет на объем снеговых осадков зимой, количество дождевых осадков и силу ветра. Эти величины представлены в расчетном значении для каждого региона и содержатся в таблицах строительных справочников. Используют поправочные коэффициенты, учитывающие парусность скатов и крутизну.

В каких случаях используется контробрешетка

Чаще всего ее используют, если в качестве кровельного материала выбирается покрытие на основе металла.

Это может быть профнастил, металлочерепица, плоский металлический лист.

Металл, контактирующий с воздухом с отрицательной температурой с внешней стороны и с воздухом, поступающим из дома снизу (с положительной температурой) является границей столкновения двух противоположных температур.

А это гарантия, что на кровельном материале будет образовываться конденсат.

Хотя все чаще сегодня контробрешетка становится неотъемлемой частью всех утепленных крыш.

И здесь неважно, какой при этом был использован кровельный материал

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1

. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2

. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция
Кусочки рубероидаШаг 3

. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4

. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция
Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Холодная или теплая кровля

Существует два типа кровли с использованием этого материала, которые отличаются своими характеристиками. В холодной кровле не используется утеплитель, подходит для тех случаев, когда утеплитель можно проложить в перекрытии чердака. Теплая кровля делается в тех случаях, когда жилое пространство располагается непосредственно под крышей.

Холодная кровля.

Используется два слоя материалов – гидроизоляция (для защиты внутреннего помещения от возможного конденсата) и металлочерепица. Оба слоя отделяются друг от друга контробрешеткой и обрешеткой, делается вентиляция в месте стыка скатов. Для гидроизоляции используется ПВХ или толстая пленка, нельзя допускать полное натяжение материала, пленка должна провисать примерно на 25 мм, что улучшает стекание влаги. Гидроизоляционный слой крепится к стропилам и фиксируется под обрешеткой.

Применяется в домах, где чердачное помещение не будет использовано как жилое Источник proroofer.ru

Теплая кровля.

Основа конструкции такого типа утеплитель, выполняющий дополнительно функцию звукоизоляции. Для этого могут использоваться различные типы утеплителя. Толщина утеплителя зависит от особенностей здания и климата региона, в основном его слой не меньше 15 см. Еще один важный показатель утеплителя – огнеупорность. Теплоизоляция располагается в пространстве между стропил, используется пароизоляционный слой ниже теплоизоляции и гидроизоляция. Между слоями делаются небольшие зазоры для обеспечения вентиляции. Все слои одновременно должны быть достаточно плотными (чтобы не было пустот, где накапливается влага) и не толстыми (чтобы не мешать вентилированию).

Такая схема используется для обустройства теплого помещения под кровлей Источник remoo.ru

При закупке материалов надо выдерживать сечение досок, чтобы в скором будущем не пришлось проводить ремонт. Для обустройства кровли закупается металлочерепица на крышу, доборные элементы, доска, саморезы и другие расходные материалы. Цена конструкции будет зависеть от вида выбранного покрытия, утеплителя, размера и формы крыши. Средняя стоимость одного метра крыши составляет 1-1,5 тыс. руб. Подсчет количества материалов необходимо оставить квалифицированным мастерам.

Форма крыши играет не последнюю роль в образовании цены Источник oooarsenal.ru

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
