Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Устройство и элементы

Внешне «итальянская печь» напоминает «русскую печь», но в отличии от второй, она не способна отапливать помещение. Устройство конструкции обеспечивает стабильную и высокую температуру внутри печки. Обычно строят классическую помпейскую печь из кирпича или глины, но иногда используют и другие материалы, чаще всего бетонный шлакоблок.

Конструкция этой системы состоит из четырех составляющих:

  1. Фундамент;
  2. Столешница;
  3. Пьедестал;
  4. Печь.

Устроена помпейская печь порядовка из четырех основных составляющих:

  1. Пол;
  2. Входная арка;
  3. Купол;
  4. Дымоход;

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото Устройство помпейской печи

Так как история этой кухонной системы очень большая, она развивалась по двум разным путям, что в последствии привело к появлению двух видов помпейских печей: тосканского и неаполитанского.

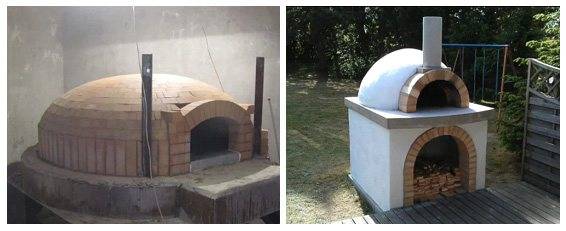

Фото помпейской печи двух типов:

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото Помпейские печи разных типов

Тосканские конструкции имеют высокий купол и круглый свод, в то время как неаполитанские выполняются исключительно с низким сводом – в связи с тем, что они предназначены исключительно для приготовления пиццы большого размера и качественной прожарки.

Футеровка и обустройство топки

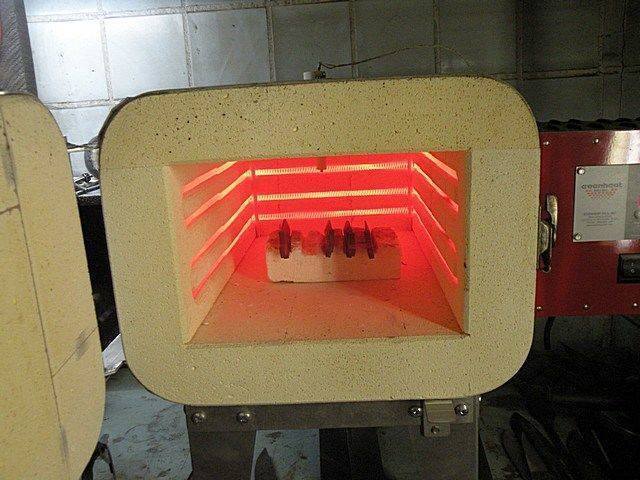

Само понятие муфельная печь подразумевает наличие муфеля — внутренней жаростойкой капсулы, которая закрывает спираль нагревательного контура, защищая её от мелкого мусора и окалины. Муфель, как правило, в печах съёмный, что позволяет осуществлять ремонт и замену нагревательных элементов.

Основная трудность в том, чтобы изготовить муфель и корпус нагревательной сборки одновременно. Для этого понадобится два вида жаростойкой керамики: один для изготовления корпуса с канавками, другой — для тонкостенного муфеля. Для керамической основы лучше использовать смесь огнеупорной глины с содержанием оксида алюминия не менее 30%. Глину следует развести водой с избытком и оставить набухать на сутки, после чего снять сверху отстоявшуюся воду и оставить только набухший осадок.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

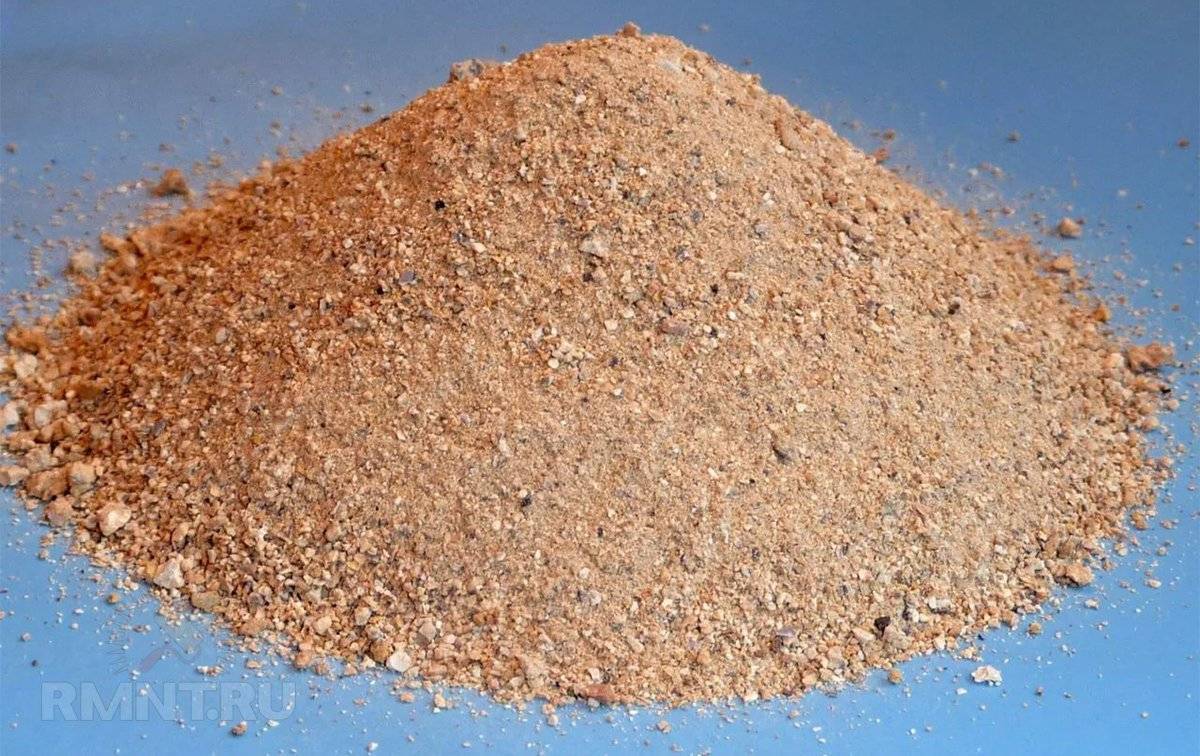

Керамический корпус нагревателя массивный, поэтому из чистого связующего его не изготовить, нужен наполнитель. В качестве последнего хорошо подойдёт стеклянная фибра, сухой кварцевый песок или дроблёный шамот. Общее содержание глины в растворе не должно быть меньше 50% по объёму, в итоге смесь приобретает консистенцию вязкой пластичной пасты. Если состав получился более жидким, избыток влаги удаляется добавлением небольших порций строительного гипса непосредственно перед использованием.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото Шамотный порошок

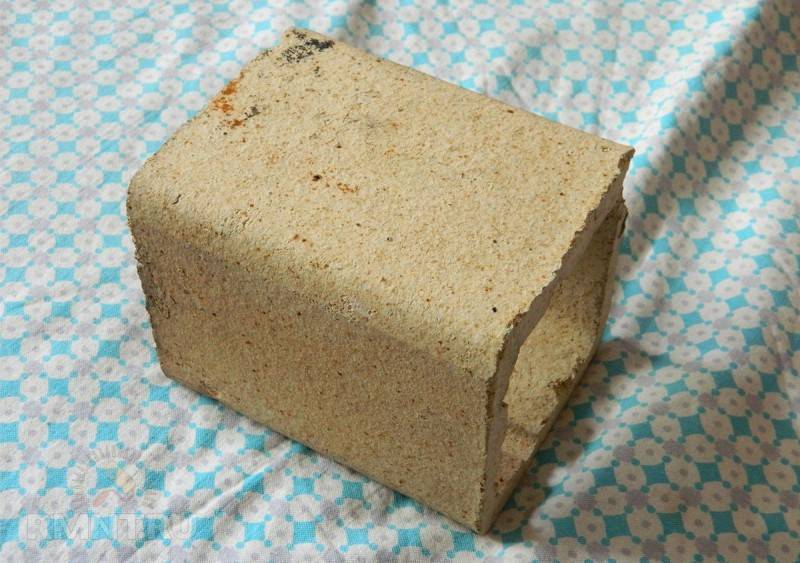

Корпус нагревателя изготавливается на объёмном шаблоне из гофрокартона, размеры которого должны быть больше планируемых габаритов топки на 15–20 мм с каждой стороны. Предварительно на шаблон нужно намотать шнур или силиконовый шланг соответствующего диаметра, формируя нужное количество канавок под спираль. После этого шаблон со шнуром нужно облепить глиной со всех сторон, избегая образования пустот и добиваясь толщины стенки не менее 40 мм. Добавление алебастра помогает изделию поддерживать форму до обжига. С высушенного керамического корпуса нужно аккуратно удалить картонный вкладыш и вытянуть шнур из канавок.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Для футеровки топки используется керамика из более качественного каолина. Оптимально подойдёт обогащённая глина марки КФН-2, в качестве наполнителя лучше использовать дроблёный шамот высокой чистоты при содержании около 20–25% по объёму сухих компонентов. Смесь затворяется описанным выше способом и используется для формирования внутренней футеровки.

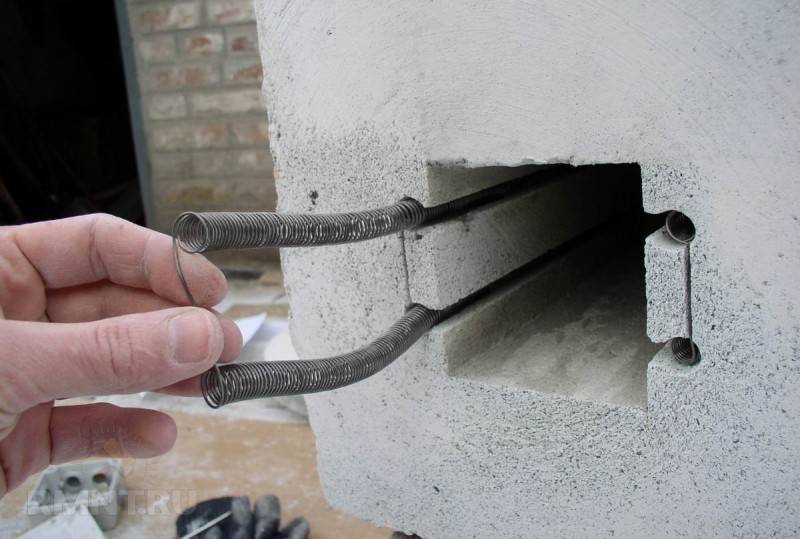

Чтобы муфель затем легко отделился, в керамический корпус заранее вставляют спирали. Затем внутреннюю поверхность оклеивают лоскутами газетной бумаги по принципу папье-маше. Должно получиться не менее 8–10 слоёв, при этом внутренняя поверхность должна содержать как можно меньшее количество неровностей. После высыхания бумаги изнутри наносится огнеупорный состав для футеровки. Это лучше делать в несколько заходов, давая время на испарение лишней влаги, в итоге стенка муфеля должна достичь толщины 15–20 мм. В таком состоянии вся сборка сушится в течение нескольких суток до полной потери пластичности и появления звонкого звука при простукивании.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

После сушки производится первичный обжиг — на спирали подают напряжение и выдерживают раскалённое изделие в течение 4–6 часов. В ходе процесса обжига фехраль проходит кристаллизационный порог и, становясь более хрупкой, принимает форму каналов. Глина в керамическом вкладыше и муфеле запекается и стеклуется, обретая стойкость к циклическим перепадам температуры. Ну а бумага и остатки клея попросту выгорают, образуя при этом минимальный технологический зазор для лёгкого снятия и установки муфеля.

При таком способе изготовления можно использовать некоторые хитрости. Например — формировать керамический корпус на шаблоне конусной формы, чтобы облегчить извлечение муфеля. Также не будет лишним удлинить переднюю часть сборки, где нет нагревателей, или разместить небольшую спираль на дне камеры. Самих же муфелей для одной печи можно сразу изготовить несколько экземпляров.

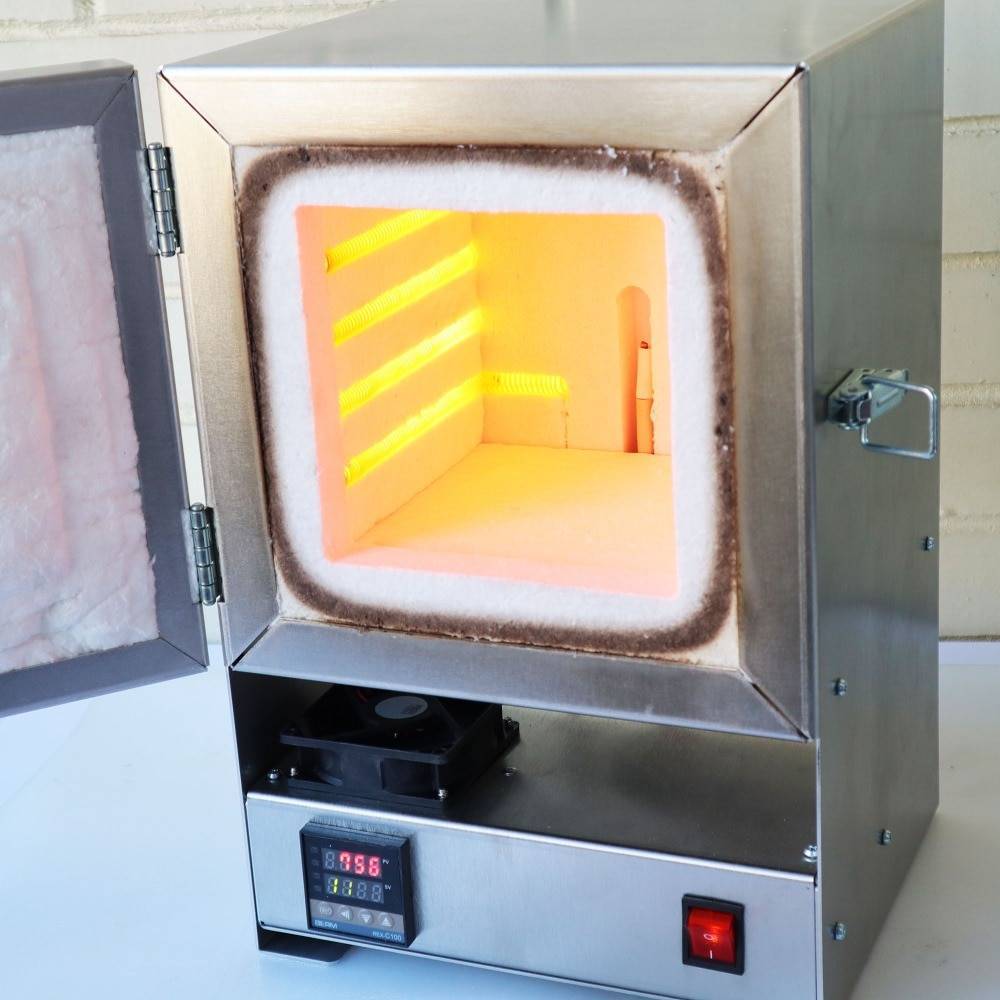

Муфельная печь – универсальный помощник

Муфельная печь – это устройство, которое упростит жизнь тем, кто работает с металлами. Это практически незаменимый инструмент. Сегодня современные муфельные устройства – это дорогая техника, со своими нюансами, сложностями и особенностями.

Легче сделать это своими руками, тем самым уберечь себя от заводского брака, понять технологию производства, получить новый опыт, необходимый для развития.

Если у вас есть необходимость в отжиге металлов, создании керамики, плавке цветных и том числе драгоценных металлов, можете соорудить себе вот такую простую печь. Большинство подобных печей стоит кучу денег, по словам автора, в его регионе цены находятся в районе 600-12000 $ за печь. В нашем же случае печь обошлась всего в 120 $, не считая регулятора температуры. Эта небольшая печь может выдавать температуру в районе 1100 o C.

Собирается самоделка просто, все детали стоят не дорого, а еще их можно быстро заменить при неисправности печи.

Некоторые умельцы умудряются изготавливать в таких печах обручальные кольца, серьги, различные талисманы, кастеты и многое другое.

Материалы и инструменты для самоделки:

Материалы:

– болты и гайки (8×10, 1/4 дюйма); – семь огнеупорных кирпичей (они должны быть мягкими, так как в них нужно будет проделать канавки, размеры 4 1/2″ x 9 «x 2 1/2»); – уголок для создания рамы; – квадратный лист металла для двери (автор использовал алюминий); – нагревательный элемент (можно купить для печи уже готовые спирали, или же намотать свою собственную из нихрома) – жаропрочные винты-контакты для крепления спирали; – кусок хорошего кабеля (должен выдерживать как минимум 10А).

Популярные статьи  Лунная кровать для кошек своими руками – на заметку любителям пушистиков

Из инструментов:

– ручной бур с подходящей насадкой для вырезки канавок в кирпиче; – гаечный ключ; – плоскогубцы; – ножовка; – дрель; – кусачки и другое.

Процесс изготовления самодельной печи:

Шаг первый. Делаем канавки

Сперва нужно определиться с тем, какой ширины спираль, в зависимости от этого определяется глубина и ширина будущих канавок в кирпичах. Далее их нужно нарисовать на кирпиче карандашом. У автора канавки имеют форму в виде буквы «U», всего канавки такой формы две штуки, то есть вырезаны на двух кирпичах. На том кирпиче, который будет находиться в задней части печи, нужно проделать две параллельные канавки как на фото. В итоге после сборки печи, спираль получит примерно «П»-образную форму.

Ну а далее можно устанавливать спираль. Скорее всего, ее предварительно нужно растянуть до нужной длины. Если спираль вы будете наматывать сами, то нужно рассчитать, какой длины и толщины должна быть проволока, в интернете для этого есть масса информации.

Ну а далее можно укладывать печь в канавку. Для фиксирования спирали автор использует металлические скобки, под которые в кирпиче нужно будет проделать отверстия

Особое внимание нужно уделить подключению спирали к проводу. Здесь должны использоваться специальные винты с керамическими шайбами, причем винты нужно брать подлиннее

В противном случае будет либо постоянно гореть и вонять изоляция провода, или он вовсе будет постоянно гореть из-за высокой температуры.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Что потребуется в работе

Наиболее удобной в эксплуатации является вертикальная конструкция. Для ее изготовления потребуется:

  • болгарка, круги по металлу;
  • кусачки;
  • сварочный аппарат;
  • нихромовая проволока, ø1 мм;
  • лист стали толщиной 2,5 мм;
  • базальтовая вата;
  • уголки;
  • кирпич шамотный;
  • силиконовый герметик;
  • огнестойкая смесь;
  • респиратор, пластиковые очки.

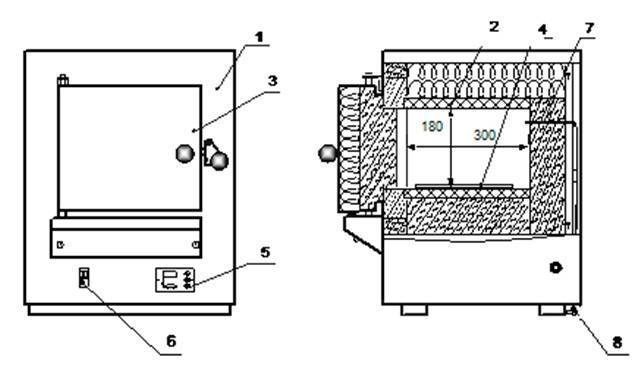

Основные элементы конструкции

  1. Корпус. Для него подойдет старая электропечка или духовка, которые можно дешево купить по газетным объявлениям. Удаляются все пластиковые составляющие, после чего корпус покрывается антикоррозийной смесью. Если не удается отыскать что-либо подходящее, то корпус можно сварить из листов стали толщиной 2,5 мм, дополнительно укрепив стыки металлическими уголками. Второй вариант предпочтительнее, т. к. позволяет сделать печь любого размера с учетом свободного места в мастерской.
  2. Нагревательный элемент является основным компонентом любой муфельной печи. Таким элементом должна стать спираль из нихромовой проволоки ø1 мм. Ее длина зависит от температуры, которую требуется достичь.
  1. Термоизоляция конструкции должна состоять из двух слоев. Для внутреннего слоя используется шамотный кирпич, выдерживающий соответствующую температуру. Для кладки подбирается огнестойкий клей. Кирпич обрезается болгаркой. Наружный слой выполняется из базальтовой ваты.
Популярные статьи  Какие лучше пластиковые окна: знакомимся с рекомендациями

Изготовление корпуса

Из стального листа вырезается прямоугольник соответствующих размеров, сгибается в радиус, а шов заваривается посредством сварочного аппарата. Полученный цилиндр покрывается огнестойкой краской и как только она высохнет, к нему приваривается дно (круг, вырезанный из того же листа). Дно и стенки дополнительно укрепляются арматурой. Объем цилиндра должен просчитываться таким образом, чтобы в нем можно было поместить термоизоляцию.

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Печь муфельная своими руками: инструкция по изготовлению

Этап первый. Изнутри цилиндр выкладывается базальтовой ватой.

Высокотемпературные маты

Крепление базальтовой ваты к корпусу керамическими пуговицами

Этап второй. Сооружается термоизоляция, для которой, как говорилось ранее, нужно брать только шамотный кирпич. Процедура такова: в корпусе необходимо состыковать семь кирпичей, чтобы они образовали трубу. В будущем она послужит рабочей камерой.

Разметка огнеупора муфельной печи

Кирпичи раскладываются в ряд, при этом на каждом из них делаются отметки, по которым они будут обрезаться. Далее происходит непосредственно обрезка, после которой кирпичи должны быть такой формы, чтобы их можно было соединить в одну полую трубу. С целью упрощения процедуры кирпичи можно пронумеровать. По окончании резки труба собирается, стягивается проволокой, проверяется симметричность формы. В случае необходимости проводится корректировка.

Муфельная печь своими руками

Этап третий. Нихромовая проволока закручивается в спираль ø6 мм путем наматывания на основу (использованный электрод, карандаш и т. д.). Затем кирпич извлекается из корпуса и обратно укладывается в ряд.

Прокладываем нагревательную спираль

Этап четвертый. К кирпичам прикладывается спираль и размечаются будущие канавки. Правильность линий измеряется строительным уровнем. В результате уложенная спираль должна вести от дна до верхней части трубы. Не допускается соприкосновение витков, т. к. это может стать причиной короткого замыкания.

Этап пятый. Для вывода концов спирали и их подключения к автомату со стабилизатором между парой кирпичей вставляются три полоски, вырезанные из керамической плитки, с проделанными полипропиленовыми каналами для проволоки. Эти каналы значительно упростят ремонтные работы в будущем.

Этап шестой. Готовая конструкция помещается в стальной корпус. При этом на дно корпуса кладется один кирпич, предварительно покрытый огнеупорным клеем. Для вывода керамических каналов в корпусе проделываются отверстия в соответствующих местах.

Готовая конструкция помещается в стальной корпус

Этап седьмой. Для изготовления крышки используется все та же листовая сталь. Вырезается круг по размеру конструкции, для более надежной фиксации сверху на него крепится шамотный кирпич (1 шт.). Затем привариваются ручки, навес и металлическая щеколда. Края крышки, соприкасающиеся со стенками печи, покрываются слоем огнестойкого силикона. Силикон наносится лишь на предварительно обезжиренную поверхность.

d43a33c3a7afd155c436c14ef42ac831.jpe

Крышка печи

Крышка печи

Крышка печи

Этап седьмой. Пробный запуск. Для полного высыхания конструкции ее устанавливают в теплое, хорошо проветриваемое место. Запрещено использование каких-либо нагревательных приборов, поскольку это может привести к растрескиванию кладки. После высыхания спирали подключаются к автомату со стабилизатором, настраивается мощность нагрева и рабочая температура.

При эксплуатации печи крышка должна быть плотно закрытой.

Необходимые материалы

Непосредственно для изготовления печи понадобятся материалы:

  • шамотный кирпич
  • спираль на полтора кВт
  • жаропрочная глина или мертель

После ее изготовления она помещается в кожух. Его можно сварить из 2 или 3 мм листов стали. Размеры его берутся исходя из размеров печи. Также в виде кожуха можно использовать старую газовую или электрическую духовку, предварительно удалив с нее все пластиковые детали и элементы. Место между печью и кожухом заполняется изолирующим материалом, таким как минеральная вата.

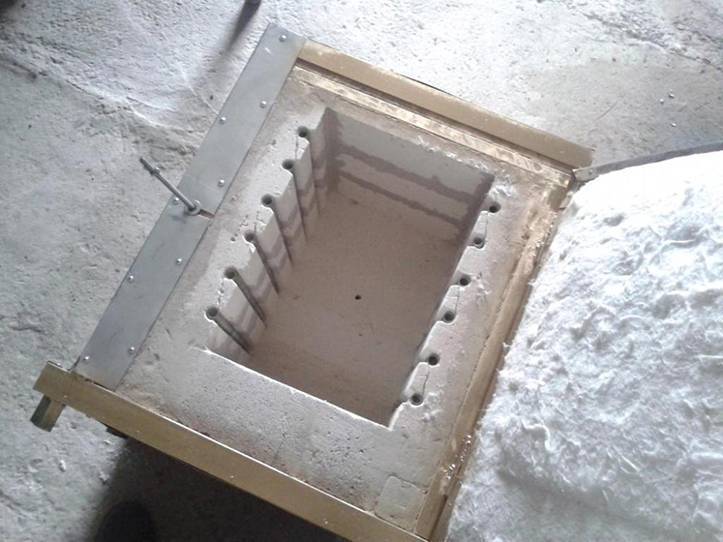

Для работ по обжигу керамики лучше подходят печи с вертикальной загрузкой. В печах где преимущественно работы будут вестись с плавкой, закалкой или прочей обработкой металлов следует контролировать процесс нагрева изделия путем применения термодатчика, загрузка в такие камеры заготовок производятся горизонтально.

Рассмотрим пошагово пример выполнения муфельной печи

В данном случае для кожуха используется старый железный прямоугольный бак. Его следует немного доработать и он будет полностью пригоден для своей роли. Обрезав болгаркой край от бака, на котором круглое отверстие, шириной 5-10 см. По краям сверлим отверстия для крепежа дверцы к корпусу на завесах.

Работу следует начать с планирования: Собрать из кирпича печь на сухо, сделать на нем изнутри разметку, в тех местах, где нужно будет уложить спираль. В кирпиче по произведенной ранее разметке, с помощью дрели, используя победитовое сверло, следует сделать углубления. На иллюстрации ниже дрель поставлена под углом к пазу, именно так оптимально можно достичь требуемого результата.

Подготовленный кирпич складываем в печь, из уголка следует выполнить внешний каркас для нее. В пазы вкладываем спираль. Обмазываем всю конструкцию раствором мертеля на воде. Замазать следует все щели.

Далее следует сделать электронный блок, который будет управлять нагревом спирали. При чем нагреваться печь будет не просто, а это будет ступенчатый нагрев. Для этого используется ступенчатый терморегулятор. Под муфельную печь следует изготовить подставку во избежание потерь внизу. Рамка из уголка вырезается и сваривается по углам, по бокам на нее привариваются ножки, также из уголков. Сверху навариваются ряд из пластин.

Популярные статьи  Аксессуары для ванной комнаты и туалета: 5 советов по выбору

Используем специальную стекловолоконную термоусадку. Она служит для защиты термопары, характеристики которой следующие: хромель-алюмель (ТХА) диаметр 0,5 мм, длинна 1м. Также используем керамическую трубочку с двумя отверстиями под термопару. Потребуется еще толстая термоусадка, для питания спирали. На термопару одеваем теплостойкий кембрик из стекловолокна, ее концевик вставляем в керамическую трубочку. Вверху печки, обычным сверлом делается отверстие и туда надо вставить термопару и замазать мертельным раствором. Дать просохнуть.

Для подключения потребуется специальный термостойкий провод для электрических печей. Обмазанная печь прячется в кожух, ее теплоизоляция будет обеспечиваться базальтовой ватой. Вверху корпуса кожуха нужно сделать отверстие для вывода проводов питания и термопары для управления ею. Перед окончательной упаковкой в вату следует сделать тестовое подключение печи.

Само устройство устанавливается на лист асбеста. Укладку ваты следует проводить в медицинских перчатках. Блок управления для печи. Далее приступаем к изготовлению блока управления печью.

Набор комплектующих состоит из:

  • корпуса (взят от маленькой электрощитовой)
  • контактер электромагнитный (в данном случае еще «советский»)
  • клемники (один керамический для соединения спирали нихромовой из муфельной печи к проводам питания, и побольше из огнестойкой пластмассы для основной коммутации)
  • автомат на 16А; болты, гайки, гравера; провод с толстым сечением и вилку
  • терморегулятор Профиль-М-1К многоступенчатый одноканальный

Терморегулятор может нагревать по сложному графику, можно задавать время и температуру нагрева в этот интервал.

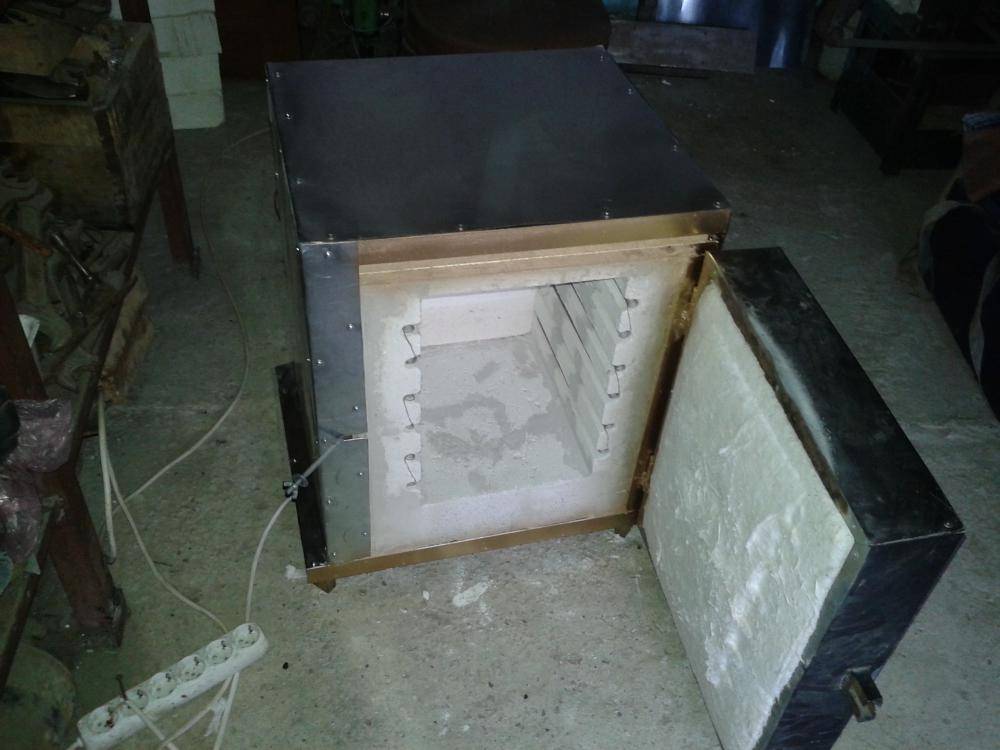

Так выглядит готовое устройство:

Способ второй. Делаем печку, не имея под рукой металлического корпуса

Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.

Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.

Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».

Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.

Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.

Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.

Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.

Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.

Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.

Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.

Материалы для изготовления муфеля и крышки печи

Для изготовления печей мы используем самые современные материалы. Для рабочего слоя футеровки (муфель и крышка печи) мы используем легковесный огнеупорный кирпич, который привозим из Германии. Данный кирпич обладает отличными термо-характеристиками, а именно имеет низкую теплопроводность, высокую термо- и жаростойкость. Классификационная температура применения данного кирпича 1430°С. При всем этом кирпич достаточно легкий за счет малой плотности и хорошо обрабатывается механически. Это позволяет фрезеровать пазы в кирпичах под установку нагревательных элементов. Фрезерование обеспечивает наивысшую точность пазов под спираль.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

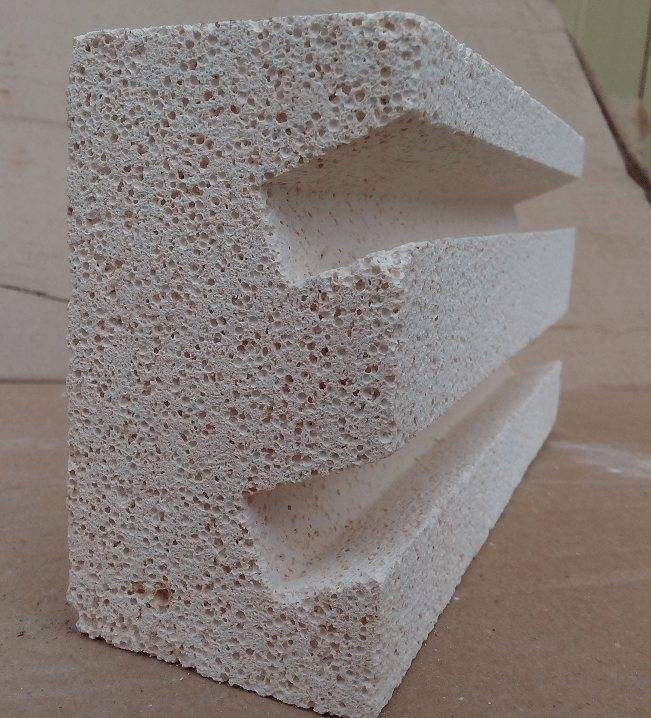

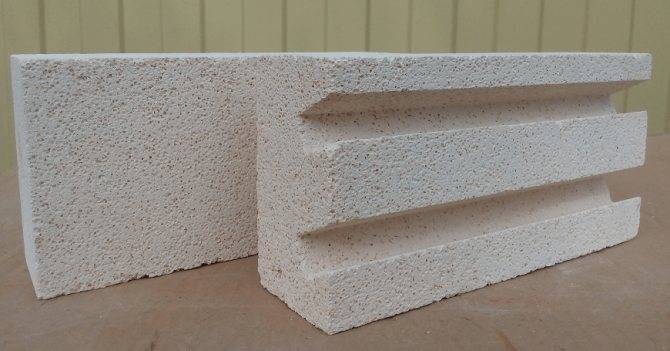

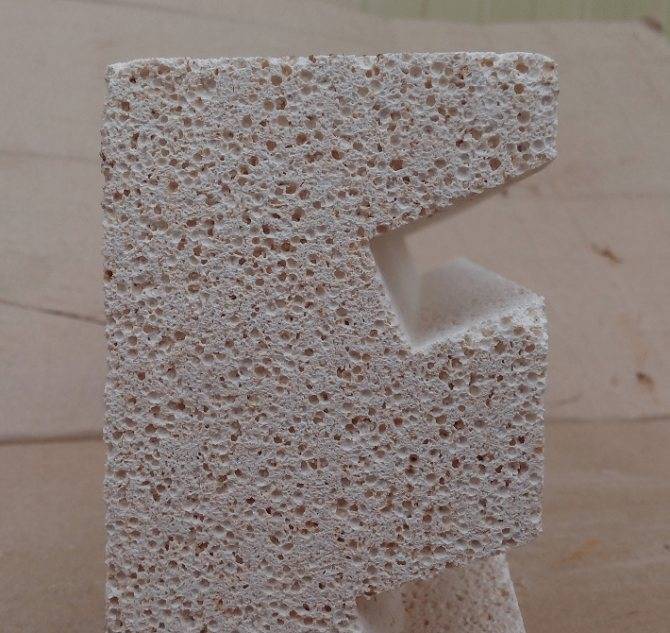

Легковесный огнеупорный кирпич

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото
Легковесный огнеупорный кирпич

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото
Легковесный огнеупорный кирпич

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

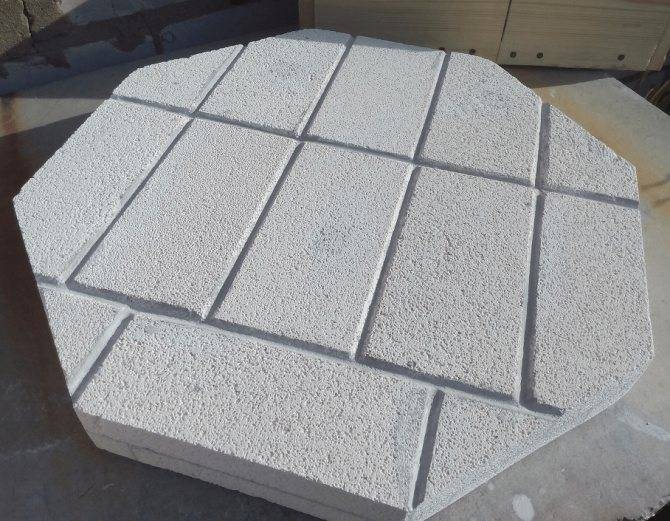

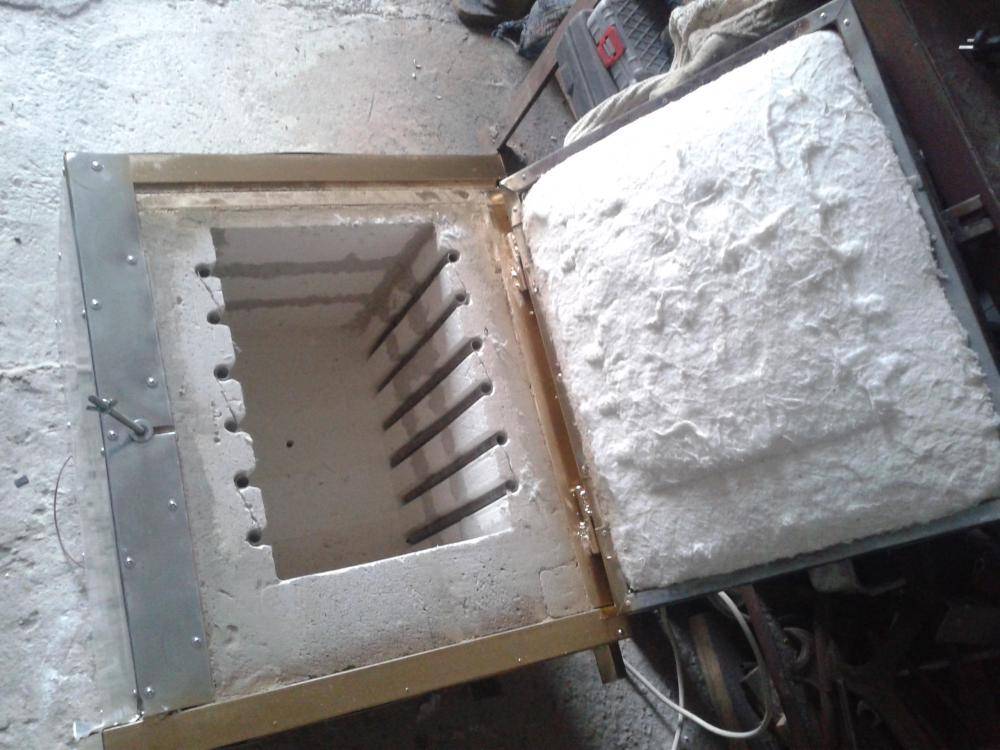

Крышка печи

Крышка печи изготавливается из двух слоев огнеупорного кирпича. При этом, второй слой перекрывает швы первого слоя, что позволяет увеличить прочность крышки. На большинстве печей западного и Российского производства идет только один слой кирпичей.

Так же в кирпичах выполнены фаски, что предотвращает сколы кирпичей при расширении (нагреве) материала.

Во внешних слоях муфеля и крышки печи мы применяем дополнительные изоляционные огнеупорные слои, которые имеют еще меньшую теплопроводность при значительно меньшем весе.

В качестве таких материалов могут выступать огнеупорные маты из керамического волокна, муллитокремнеземистый картон (МКРКГ) и т.д.

Таким образом, чем меньше теплопроводность материалов, тем лучше тепловые показатели печи.

Материал Максимальная температура

применения,°C

Теплопроводность, Вт/м*К Плотность материала, кг/м3
Легковесный кирпич 1430 0,28 при 600°C 770
Керамическое волокно 1260 0,27 при 1000°C 128
Картон МКРКГ-400 1150 0,11 при 600°C 400

Комплексное применение данных материалов существенно экономит энергоресурсы, а так же экономит время на разогрев и охлаждение печей. К сожалению многие современные, как западные, так и Российские производители изготавливают печи для обжига из керамики только с применением огнеупорных кирпичей, делая печи менее эффективными.
