Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Содержание

Создание армопояса

Армопояс состоит из бетона и металлической арматуры. Армирование пеноблоков производят при помощи прутков диаметром не меньше 10 мм. В качестве поддерживающих элементов используют арматуру 8-10 мм.

Видео: делаем армопояс по уму

Совет прораба: Связывают прутки обычной проволокой. Арматура не должна лежать на бетоне – для её фиксации используются пластиковые «звёздочки», которые поддерживают её и позволяют бетону равномерно распределиться.

Порядок действий:

  1. устанавливается опалубка – для неё нужны доски с максимально ровной поверхностью, чтобы армопояс сверху получился ровным; опалубка крепится к стенам;

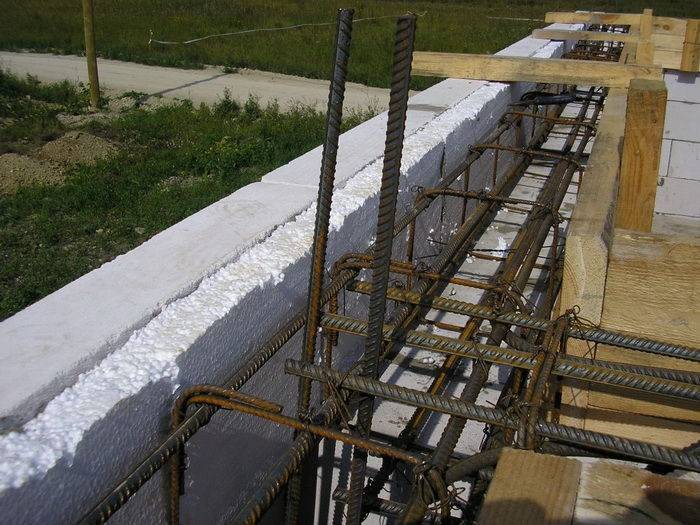

  2. внутрь опалубки устанавливаются пенобетонные узкие блоки и пенополистирол (если требуется);
  3. в получившуюся нишу закладывается в два ряда арматура; в местах соединения стен и перегородок прутки сгибаются и заводятся за угол не менее чем на 30 сантиметров, для большей надежности прутки крепятся к дальнему прутку;
  4. заливается бетон, штыкуется, чтобы не оставалось внутри пузырьков воздуха, и выравнивается мастерками по верхнему уровню опалубки;
  5. опалубка при хороших погодных условиях снимается через 3-4 дня.

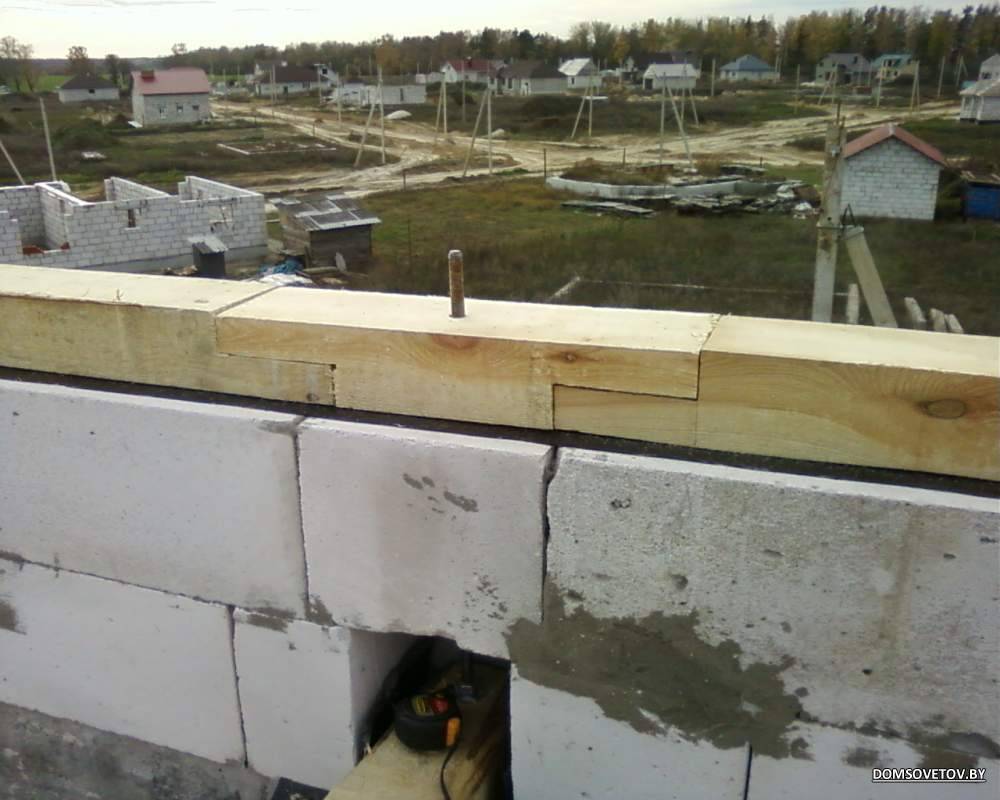

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.

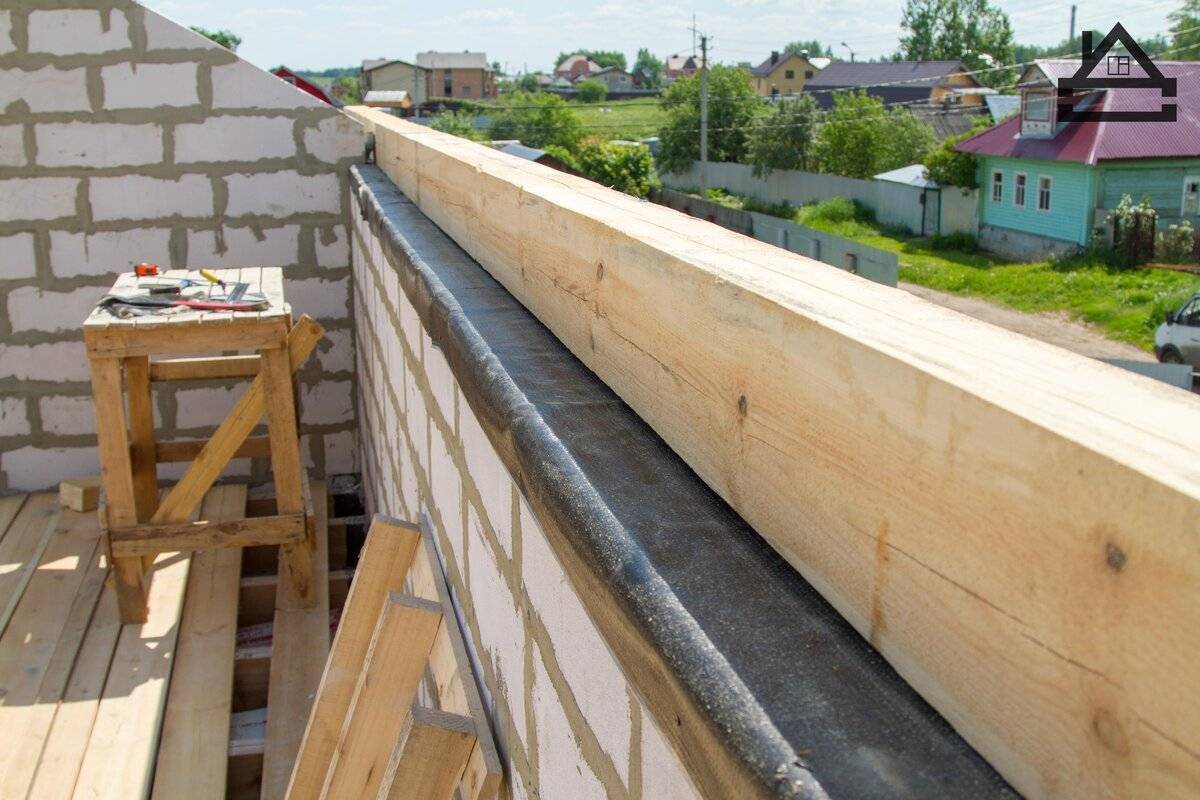

  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.

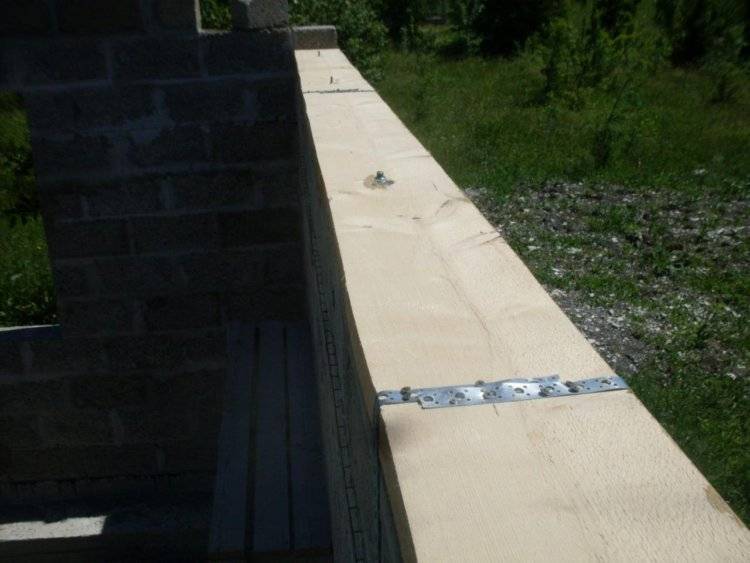

  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Завершающий этап

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции. Способов – два.

Первый вариант

  • в досках выполняют запил на 1/3 глубины доски;
  • гвозди и металлические уголки позволят надежно закрепить стропила;
  • гвозди (2шт.) забиваются крест-накрест с боков;
  • дополнительный гвоздь вбивается сверху;
  • крепежные уголки окончательно закрепляют стык.

Второй вариант

  • в стропиле запил не выполняют;
  • снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
  • гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Это интересно: Инверсионная кровля — что это такое

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

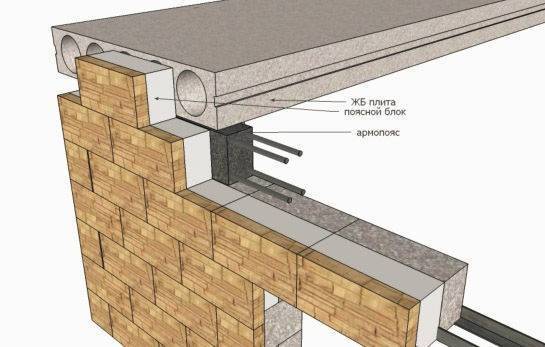

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

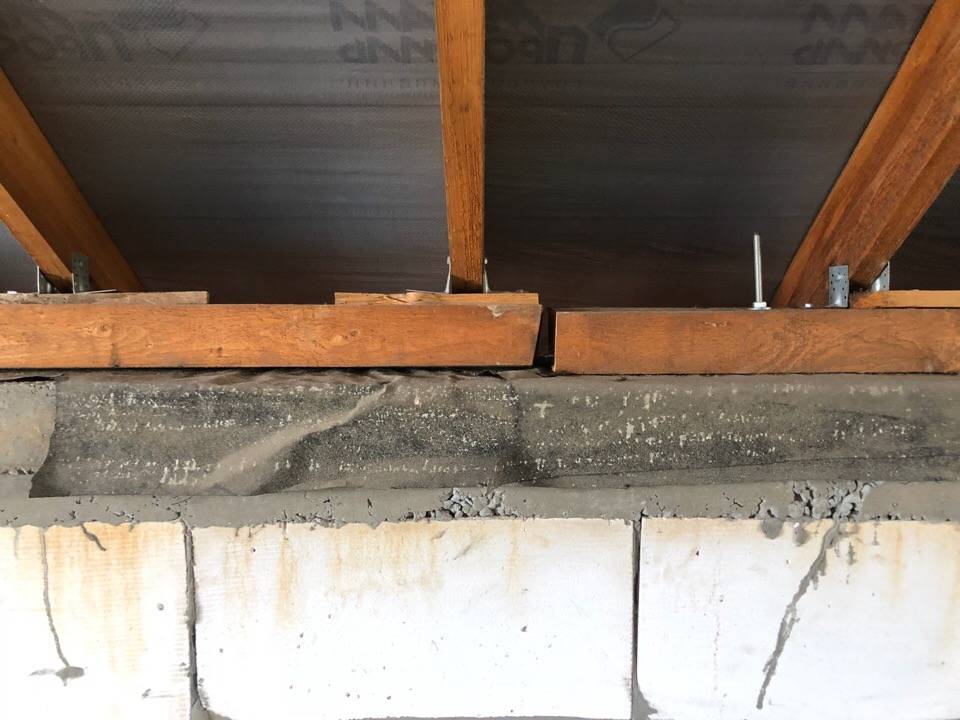

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Популярные статьи  Туалет на даче своими руками — пошаговая инструкция с фото

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см. Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка. То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки. Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил

Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата. Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем. чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.
Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность. Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

  • односкатная;
  • двухскатная;
  • мансардная;
  • вальмовая либо четырехскатная;
  • пуловальмовая.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

  • наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
  • висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

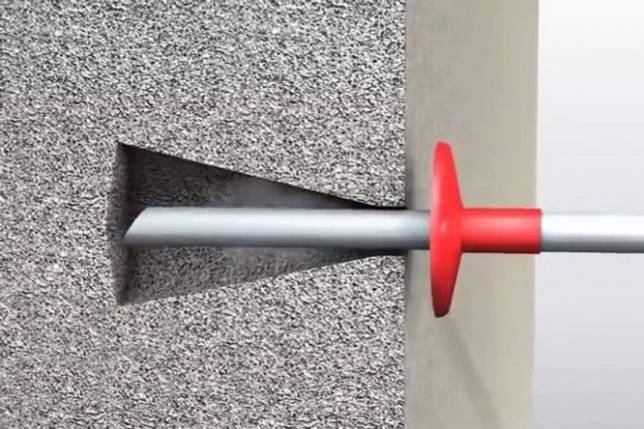

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

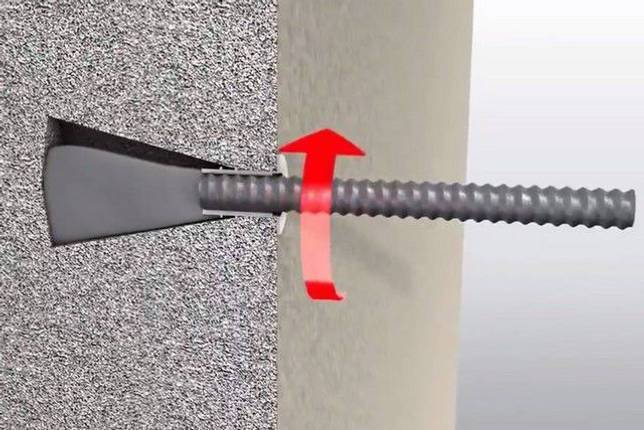

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15

о

режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15

о

С.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

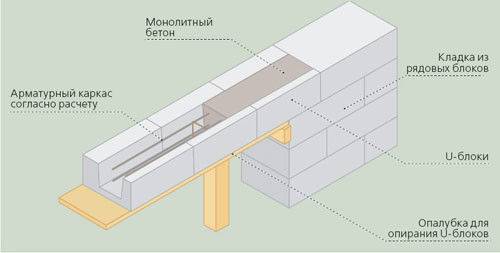

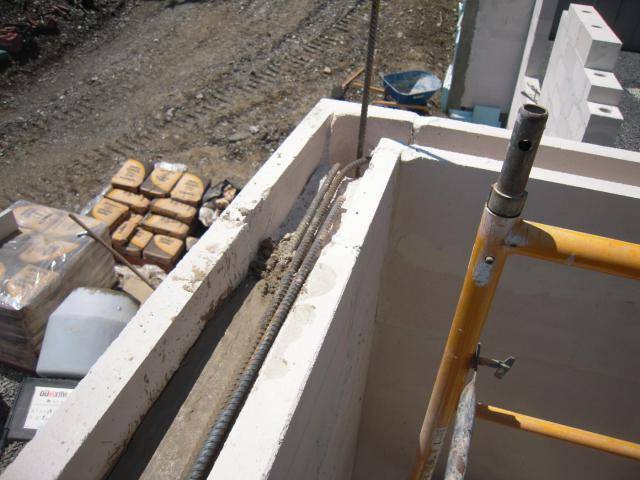

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Популярные статьи  Байпас в системе отопления что это такое: инструкция по самостоятельной установке

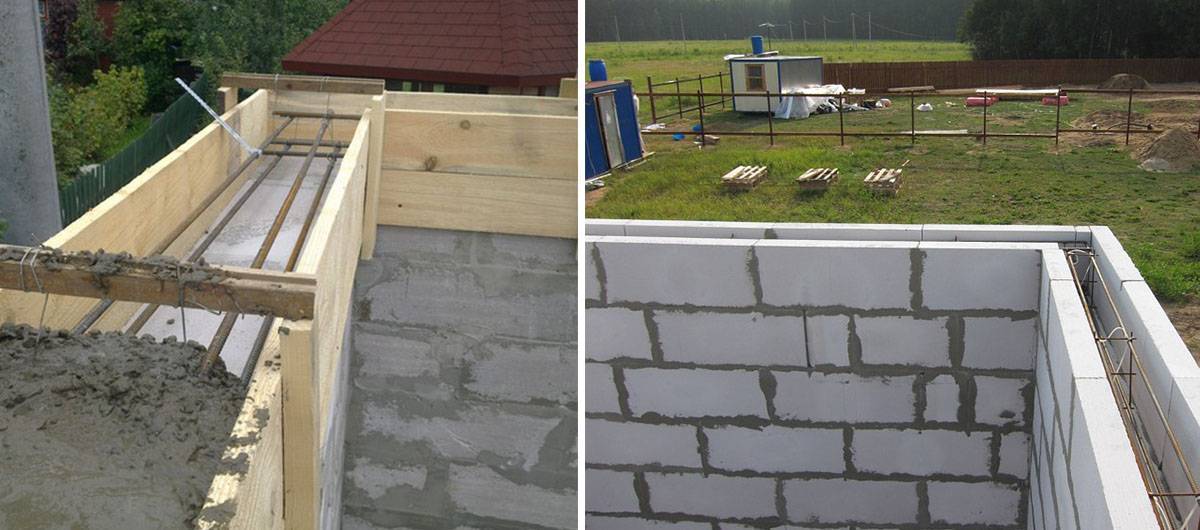

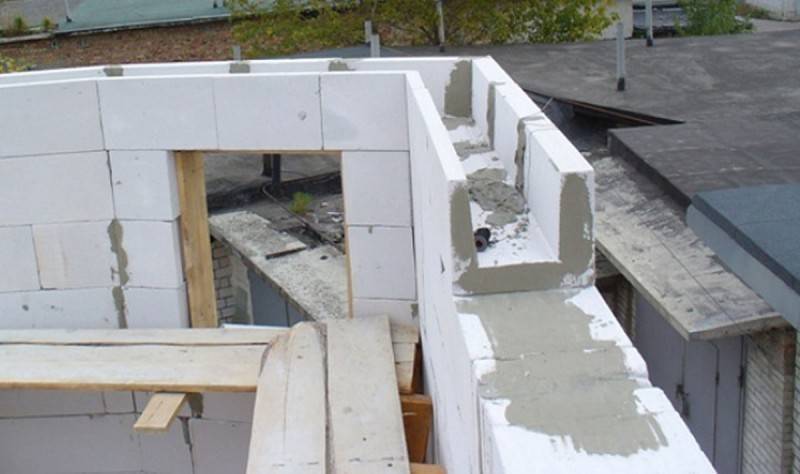

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

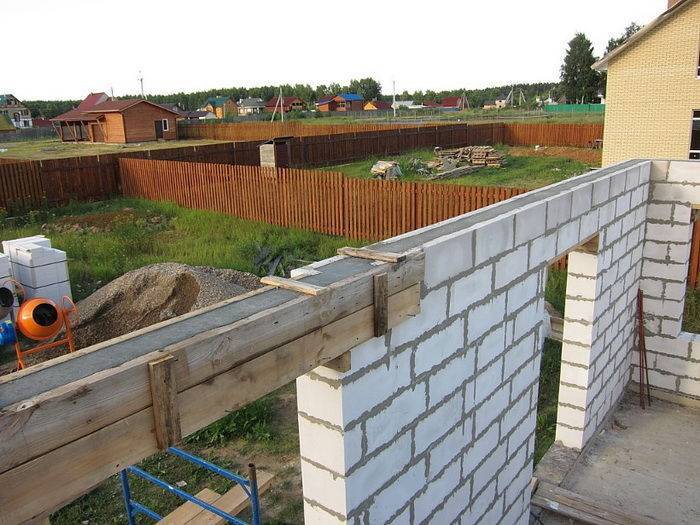

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Характеристики конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от размеров самой стены.

Если в процессе возведения здания выполнялась кладка однослойных стен с шириной в 30 см, тогда ширина внутреннего армопояса должна равняться 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусматривается обустройство легкого перекрытия, делают плоский армопояс высотой в 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки укладывают с шагом в 50 см.

Если при возведении здания из пеноблоков предусматривается установка тяжелых бетонных плит перекрытия, потребуется обустроить монолитный армопояс с объемным каркасом из металлических прутьев.

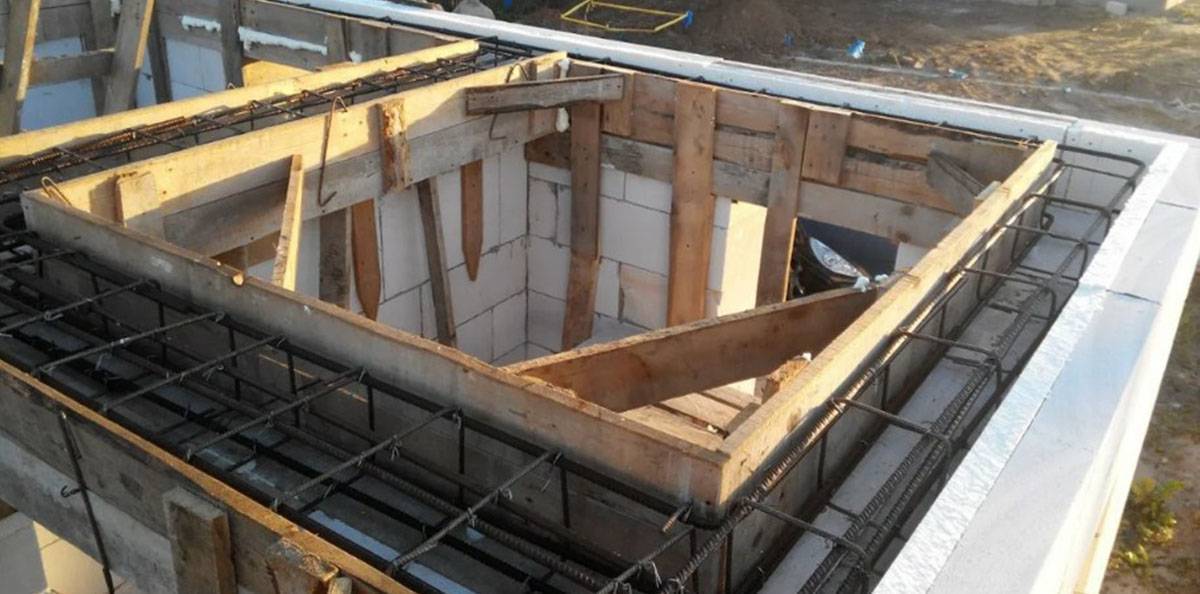

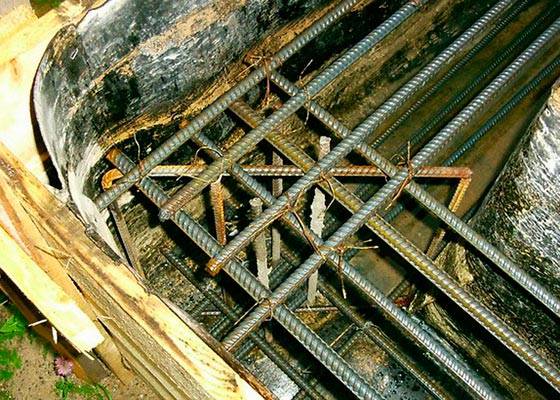

Устройство каркаса армопояса.

Кладка такого каркаса производится с учетом утопления в бетон арматуры на 5 см. Для поднятия нижней арматуры над блоком используют подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это позволит придать достаточное сопротивление динамическим нагрузкам армированного пояса.

Но в местах соединения внешних и внутренних стен, а также на углах здания прутья соединяются сваркой.

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

  • Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
  • Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
  • Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
  • Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

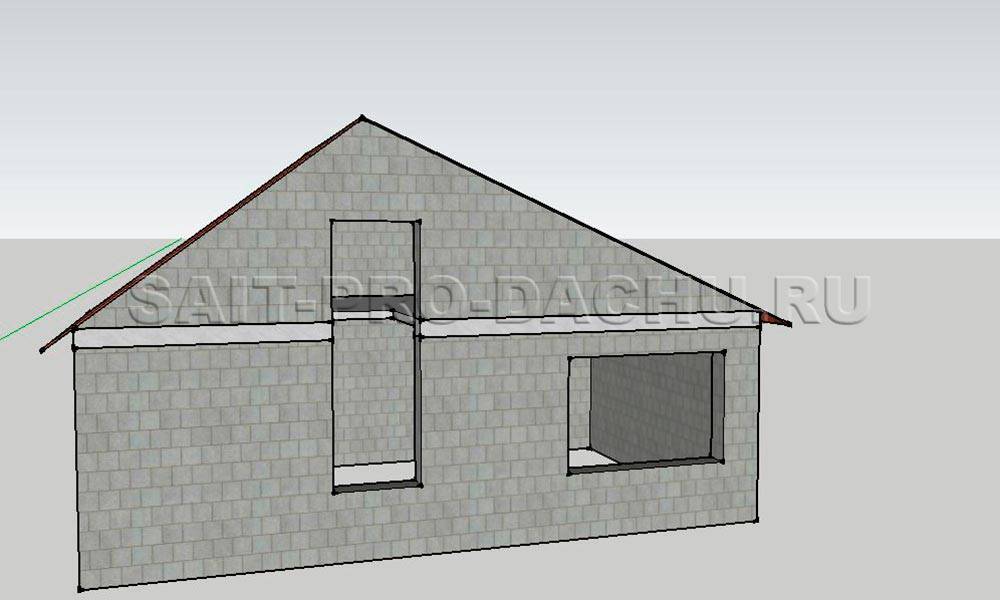

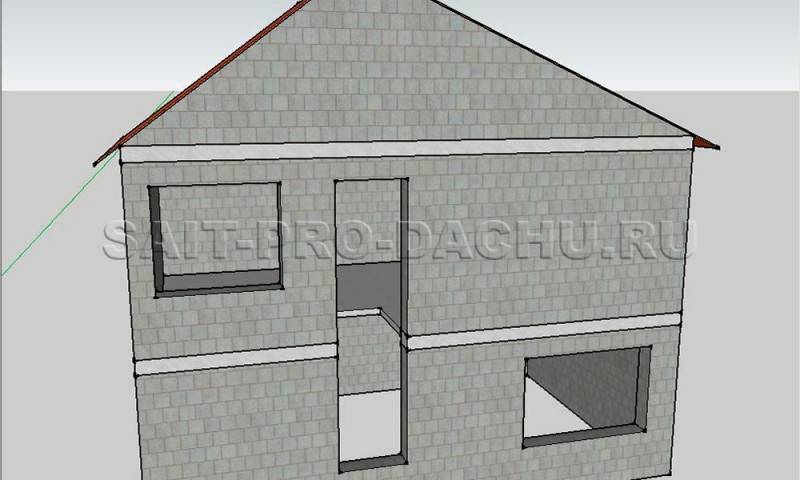

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

Веские аргументы против армопояса

Большинство мастеров, занимающихся возведением зданий из газобетона, уверены в том, что обустройство армопояса способно решить все проблемы с установкой мауэрлата и крыши. На самом деле это не совсем верно, по одной простой причине, – будущий дом строится из крайне слабого газобетона. Поэтому нельзя переносить приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных постройках, на газобетонные стены.

Принципиальных возражений против армопояса всего два:

  • Прежде всего, при любой схеме изготовления армопояс удается закрепить только за верхний ряд газобетона, поэтому крышу приходится делать тоже с ограничениями, как и в случае, когда этого пояса нет. Бетонный каркас хорошо перераспределяет распирающую нагрузку, но все усилия от армопояса приходятся лишь на верхний ряд газобетона, отсюда и появление трещин по верхней кромке стен;
  • Закрепить мауэрлат на армопоясе — означает создать огромные проблемы с мостиком холода в той части крыши, где газобетон вентилируется хуже всего. Даже укладка слоя утепления из ЭППС помогает слабо, приходится искать способы обустройства продухов для удаления конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в размере третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тыс. рублей. Понятно, что закрепить мауэрлат и каркас крыши на мауэрлате, жестко связанном с бетонным армопоясом, значительно проще. Иногда мастера – кровельщики даже отказываются ставить крышу на газобетоне без армопояса, но технологически это вполне возможно.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Как сделать армопояс по газобетону?

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

Популярные статьи  Как построить бассейн своими руками: поэтапная инструкция

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины

Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

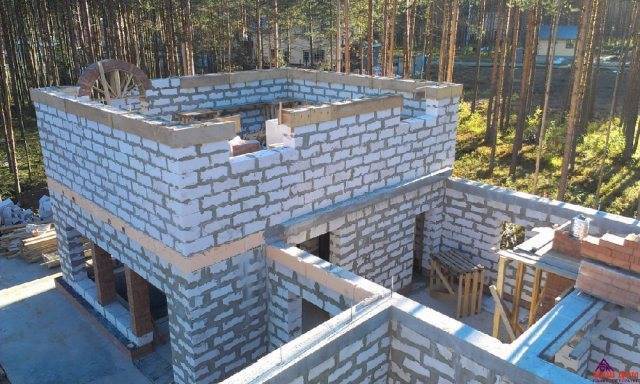

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Варианты устройства армопояса, конструктивные схемы

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

При монтаже железобетонного пояса применяется два вида опалубки:

  • съёмная,
  • несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

  • Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
  • Сокращается время изготовления железобетонной балки.
  • Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
  • Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Стандартные геометрические размеры выпускаемых U-профилей:

  • длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
  • высота 0.2-0.25 м;
  • ширина 0.2-0.4 м;
  • утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

  1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
  2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
  3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
  4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
  5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

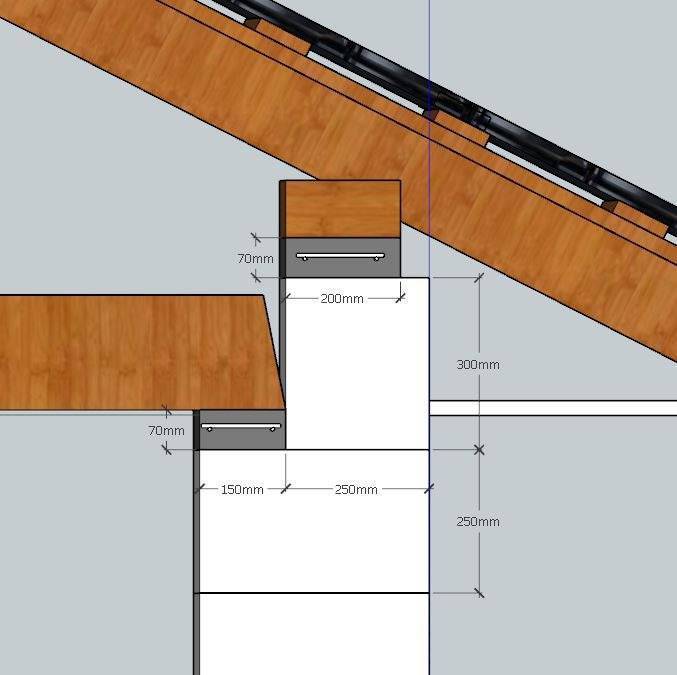

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

  • равномерное распределение веса крыши по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
