Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

  1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
  2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
  3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

  • ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
  • Термоусадочные изолирующие трубки;
  • Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

  • До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
  • Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
  • Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
  • Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
  • Самоклеущиеся нейлоновые маркеры;
  • Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
  • Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ
Клипсы РА
Клипсы Р

Тип Профиль Описание Размеры
PA   Кольца закрытого профиля для проводов среднего и большого диаметра. 4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY   Кольца закрытого профиля для проводов малого диаметра. 1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC   Клипсы открытого профиля для закрепленных проводов. 5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK   Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали. Для проводов и жгутов произвольного диаметра

Расшифровка маркировки ПВ и ВВГ

Принадлежит к установочному типу, наделен поливинилхлоридной изоляционной основой. Подразделяется на степени гибкости: на ПВ1, ПВ2, ПВ3, ПВ4.

Виды проводов ПВ
Модель Описание
Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов
ПВ3
Распространенный установочный многожильный провод повышенной гибкости с поливинилхлоридной изоляционной оболочкой.
Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов
ПВС
Тип – соединительный, в ПВХ изоляции. Внешне напоминает кабель ВВГнг. Используется для ремонта электроприбора.
Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов
АПВ
Алюминиевый силовой провод с изоляцией из ПВХ. Применяется для прокладки в силовых осветительных сетях, электроустановках, для фиксированного монтажа оборудования, электромеханизмов. Прокладывается и в жгутах, и в лотках, и в монтажных коробах.
Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

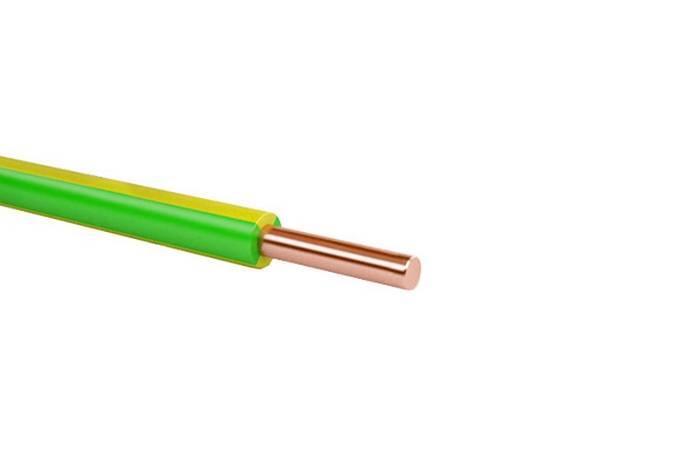

ПВ
Простейший провод с одной медной токоведущей жилой и изоляцией из ПВХ разных цветов. Применяется для стационарного монтажа электрооборудования в силовых сетях и осветительных для монтажа станков, механизмов и электрических стационарных машин.

Маркировка кабеля ВВГ

Маркировка/применение

ВВГ

Силовой кабель, используемый для освещения и питания в открытых кабельных стационарных сооружениях и внутри помещений

ВВГнг

Кабель данного типа содержит в изолирующем слое галогеновые элементы, препятствующие горению

АВВГ

Кабель с алюминиевыми жилами, с изоляцией токоведущих жил из ПВХ оболочкой, внешней оболочкой из ПВХ пластика, без дополнительной защиты пластика, применяется для прокладки воздушной линии электропередач, прокладки сети по кабельным эстакадам, мостам и даже в блоках, для монтажа проводки в помещениях взрывоопасных и пожароопасных, электромонтаж в частично затопленных, сухих и сырых помещениях

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Популярные статьи  15 способов крепления проводов и кабелей к стене и потолку

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

  1. Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
  2. Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
  3. Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
  4. Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
  5. Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Маркировка обозначений кабелей согласно ГОСТ

  • АВРГ 3х95-3000 – кабель трехжильный, алюминиевый, сечением жил 95 квадратных миллиметров, рассчитанный на напряжение до 3 кВ, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
  • АВРГ – то же самое, но максимальное напряжение, количество жил и сечение – не указаны.
  • ВРГ 5*2,5-380 – кабель пятижильный, медный, сечением 2,5 квадратных миллиметра, рассчитанный на напряжение до 380 вольт, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
  • ВВГ 4*1,5 – медный четырехжильный кабель сечением 1,5 квадратных миллиметра, с оболочкой и изоляцией из ПВХ.
  • РК –50 – радиочастотный коаксиальный однопроводный кабель с волновым сопротивлением 50 Ом.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

Популярные статьи  Раздвижные окна для террасы и веранды: преимущества, комплектующие и уход

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

В чем отличие кабеля от провода

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

  • силовые;
  • монтажные;
  • связи;
  • управления;
  • радиочастотные;
  • оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

  1. токопроводящая жила;
  2. ее изоляция;
  3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В. По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

  • N – изготавливалось по нормативам союза немецких электриков VDE;
  • Y – по нашему – винил;
  • H – нет опасных включений, таких как галогены;
  • M – проводник для монтажа.

Для контроля:

  • Y – изолировано с применением винила;
  • SL – для контроля;
  • Li – много жил сделан по VDE.

Для монтажа:

  • H – одобренный HAR;
  • N – отвечает нормам страны изготовителя;
  • 05 – максимальное допустимое U = 500 В;
  • 07 – максимально допустимое U = 750 В;
  • V – заизолирован винилом;
  • K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

РАСШИФРОВКА МАРКИРОВКИ ПРОВОДОВ И КАБЕЛЕЙ ИМПОРТНОГО

Силовой кабель.

N – кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker – союз германских электротехников).

Y – Изоляция из ПВХ.

H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M – Монтажный кабель.

C – Наличие медного экрана.

RG – Наличие брони.

Контрольный кабель.

SL – Кабель контрольный.

Li – Многожильный проводник выполнен по немецкому стандарту VDE.

H – Гармонизированный провод (одобрение HAR).

N – Соответствие национальному стандарту.

05 – Номинальное напряжение 300/500 В.

07 – Номинальное напряжение 450/750 В.

V – ПВХ изоляция.

K – Гибкая жила для стационарного монтажа

Замена устаревших марок КРБП и КРБК

В нашу компанию периодически поступают заявки на нетепогружные кабели КРБП и КРБК, однако на сегодняшний день они мало используются (вместо них КПБП и КПБК), так как марки имеют более слабые технические характеристики. Изоляция жил этих кабелей выполнена из резины, поэтому максимальная рабочая температура составляет до + 65 С. Кабели теряют гибкость при температуре ниже — 30 С. Рассчитаны на рабочее напряжение 1 кВ. Гидростатическое давление — не более 10 МПа. С увеличением глубины добычи нефти возникла потребность в увеличение рабочей температуры жил кабеля до 90 С, а рабочего напряжения до 2,3-3 кВ. В связи с этим, а также невозможностью ремонта после подъема кабели КРБП и КРБК практически не выпускаются.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

  1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
  2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
  3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 – количество жил, а 16 – их сечение).

Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Популярные статьи  Колхоз или модный тренд: клеем плитку из пенопласта на потолок

Устройство кабеля

Перед маркировкой электрических кабелей остановимся или вспомним, как кабель устроен.

Электрический кабель состоит из нескольких токопроводящих жил. Жилы изготавливаются из сплавов алюминия или меди. Каждая жила защищена изоляцией. При производстве жилы скручиваются вокруг центральной оси или располагаются в одной плоскости. Кабели больших сечений могут иметь секторальные жилы, как однопроволочные, так и многопроволочные. Все жилы кабеля защищена изоляцией, которую принято называть оболочкой кабеля.

Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводовМаркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

Стоит вспомнить, что жилы кабеля могут быть однопроволочными или многопроволочными. Сечение жил, сечения проволок многопроволочных жил, их количество строго нормируются.

Для дальнейшей расшифровки маркировки кабелей, нам понадобятся:

  • Материал изоляции жил;
  • Материал токопроводящих жил;
  • Материал оболочки;
  • Количество жил кабеля и их сечение.

Кроме изоляции и оболочки, жилы кабеля могут защищаться защитным покровом. Металлический защитный покров называют бронёй (пример, АВБШвнг(А)-LS).

Первые три обозначения использует буквенная маркировка электрических кабелей, последнее значение в числовой маркировке. Защитный покров обозначается буквами.

Прочитав маркировку кабеля, вы получаете о нём всю необходимую информацию для дальнейшего применения. Посмотрим примеры реальных маркировок на бухтах кабелей.

Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов кабель ВВГ-П (плоский) Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов Кабель ВВГнг (негорючий) А класс пожаробезопасности. Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов кабель ВВГнг

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

  • Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
  • тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
  • Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
    • LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;
    • HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.

  • Конструктивное исполнение:
    • 00 — одномодульный (ЦСЭ нет);
    • 01 — многомодульный со стеклопластиковым стержнем;
    • 02 — многомодульный — стальной трос;
    • 03 — многомодульный — стальная проволока;
    • 04 — многомодульный — арамидные нити.
  • Количество ОМ х количество ОВ в ОМ;
  • Тип ОВ (если их несколько, указывается для каждого):
    • Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
    • Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
    • Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
    • М1 – многомодовое ОВ 50/125 (G.651);
    • М2 – многомодовое ОВ 62,5/125;
  • Допустимое растягивающее усилие.

Расшифровка маркировки электрических кабелей и проводов

В зависимости от конкретного предназначения, предпочтение может быть отдано тем или другим проводам, шнурам и кабелям, поэтому необходимо ориентироваться в этом вопросе и выбирать соответствующий материал. Следовательно, надо разбираться в маркировке электрических проводов и кабелей, которая включает буквенное и цифровое обозначения, в которых зашифрована вся информация о материале, количестве жил, их сечении, особенностях изоляции и оболочек.

Первая заглавная буква в маркировке проводов обозначает материал жил: А — алюминий; у медного провода такого символа нет.

Следующие одна или две заглавные буквы в маркировке провода для электропроводки указывают вид провода. Например, расшифровка маркировки проводов может выглядит следующим образом: П — провод; ПП — плоский провод) или материал изоляции кабеля (В — поливинилхлорид, П — полиэтилен, Р — резина, Н — наирит (торговое название хлоропреновых каучуков.

На третьем месте в маркировке кабеля стоит материал оболочки — его обозначают те же буквы, что и материал изоляции.

Дополнительная информация:

  • Г — гибкий;
  • Н — негорючий;
  • О — наличие в изоляции оплетки (если О предшествует буква «Т», то это означает, что оплетка пропитана противогнилостным составом);
  • Пс — самозатухающая изоляция;
  • С — свинцовая оболочка;
  • Ф — металлическая фальцованная оболочка;
  • Шв — добавочный защитный шланг, изготовленный из полиэтилена или ПВХ.

Следующие далее цифры указывают на число жил и их сечение. Например, маркировка сечения проводов — 4 х 2,5, это значит, что провод состоит из четырех жил сечением 2,5 мм2. Для кабеля: первая буква указывает на материал внутренней изоляции жил (для кабеля с алюминиевыми жилами, о чем сообщит первая буква «А», это будет вторая заглавная буква), вторая — на изоляцию самого кабеля, последующие буквы — на дополнительные сведения.

Для расшифровки маркировки проводов и кабелей воспользуйтесь представленными в следующем разделе таблицами.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
