Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Содержание

Вязание или сварка

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

  1. пластиковые хомуты;
  2. сварка;
  3. стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Как сделать самодельный крючок для вязки арматуры

Итак:

1. Крючок можно сделать самостоятельно или купить готовый. Цена вопроса — 150-200 рублей. Плюсы покупного: стальное «тело» крючка свободно вращается в рукоятке, что значительно укоряет работу.

Существуют модели крючков с подшипниками, но они значительно дороже обычного крючка на втулке.

Плюсы самодельного крючка — сделать его можно за 10-15 минут из того, что есть под рукой. Например, крючок для вязки арматуры делают из гвоздя на «150», электрода, арматуры диаметром 8 мм, держателя малярного валика, у которого отпиливается валик, рукоятки мастерка и т.д.

Вариантов множество. Всё зависит от фантазии и наличия завалявшихся в хозяйстве «ненужный» вещей.

Я сделал самодельный крючок для вязки арматуры из стального прутка. Один конец обточил на конус на точиле и согнул пруток в двух местах. Вместо рукоятки можно поставить обрезок трубки, так удобнее работать, и перчатка не наматывается на приспособление.

Ещё один вариант самодельного крючка предлагает участник портала с ником аlexdomm. Для этого берём старые вилы (если они, конечно, есть в хозяйстве) и отрезаем один штырь. Далее берём трубу диаметром 16 мм, загоняем в неё штырь и расклёпываем/привариваем конец. Рабочую часть заостряем на наждачном круге или при помощи «болгарки».

Т.к. для изготовления вил используется закалённая сталь, таким крючком можно крутить проволоку «тройку», и крючок не разогнётся.

СпехПервый для изготовления самодельного крючка использовал малярный валик, от которого отрезал всё «ненужное».

Ещё один вариант — сделать крючок из сломанного или ненужного мастерка.

Принцип тот же — отламываем или отрезаем лопатку и обтачиваем рабочую часть крючка на конус.

Крючок я сделал из гладкой арматуры «восьмёрки». Чтобы крючок быстро вынимался из петли, обязательно затачиваем его на конус. «Тело» крючка изгибаем под углом в 20 градусов. Так увеличивается скорость вращения. На ручку для удобства можно надеть кусок шланга.

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

  • резак, гильотина или болгарка с диском для резки стержней;
  • трубогиб либо аналогичное приспособление для изгибания арматуры;
  • возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

  1. Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
  2. Проволока сгибается пополам, укладывается под точкой соединения.
  3. Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
Далее крючок вращается, закручивая проволоку до нужной прочности.
Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

  1. Заготавливаются отрезки проволоки длиной 20 см.
  2. Проволока сгибается пополам.
  3. Крючок вводится в петлю, захватывая свободный конец.
  4. Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

  1. Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
  2. Петля запускается снизу будущего узла.
  3. Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
  4. Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

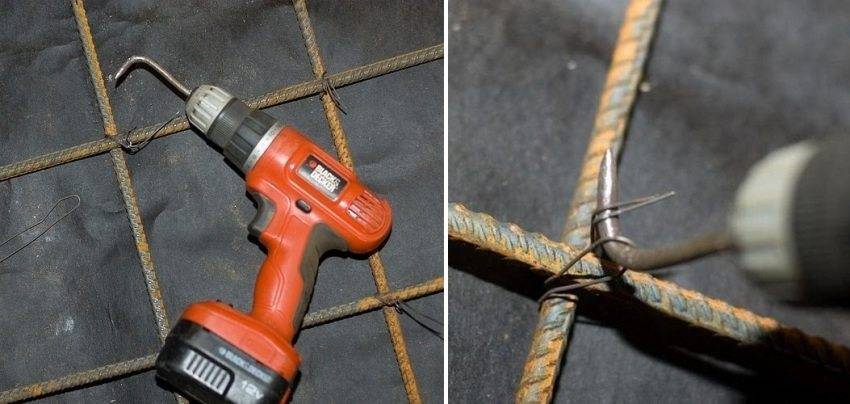

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

  1. Небольшой рулон проволоки удерживается левой рукой.
  2. Конец проволоки протягивается снизу.
  3. Второй конец захватывается клещами.
  4. Проволока скручивается на 2-3 оборота.
  5. Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Популярные статьи  Как избавиться от запаха канализации: проблемы и их решения

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания  Краткое описание технических параметров
Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьОбычный  Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьПолуавтоматический Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьАвтоматический  Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьКрючок из шуруповерта для вязки арматуры

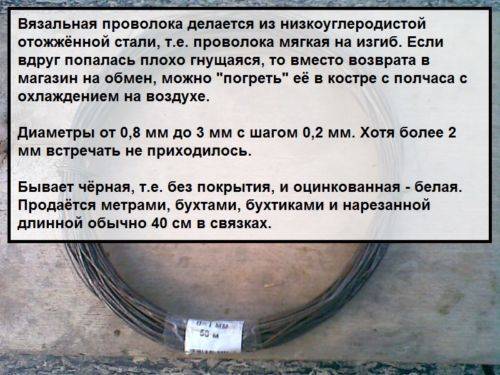

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

  • автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
  • для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
  • при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
  • при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
  • стоимость аппарата очень высокая;
  • использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

  • электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
  • отрезок шланга или готовая рукоятка от другого инструмента;
  • точильный станок;
  • тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать
Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

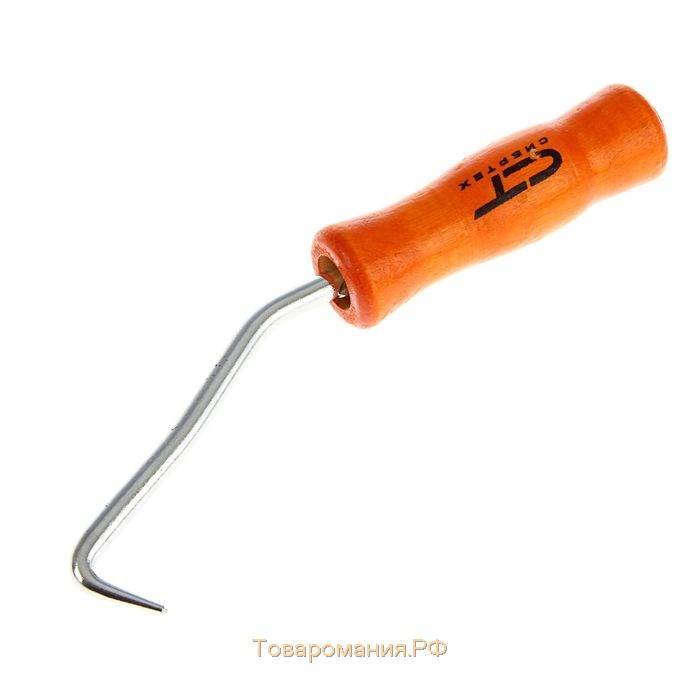

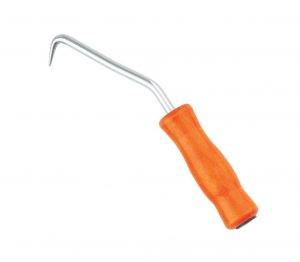

Ручной

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

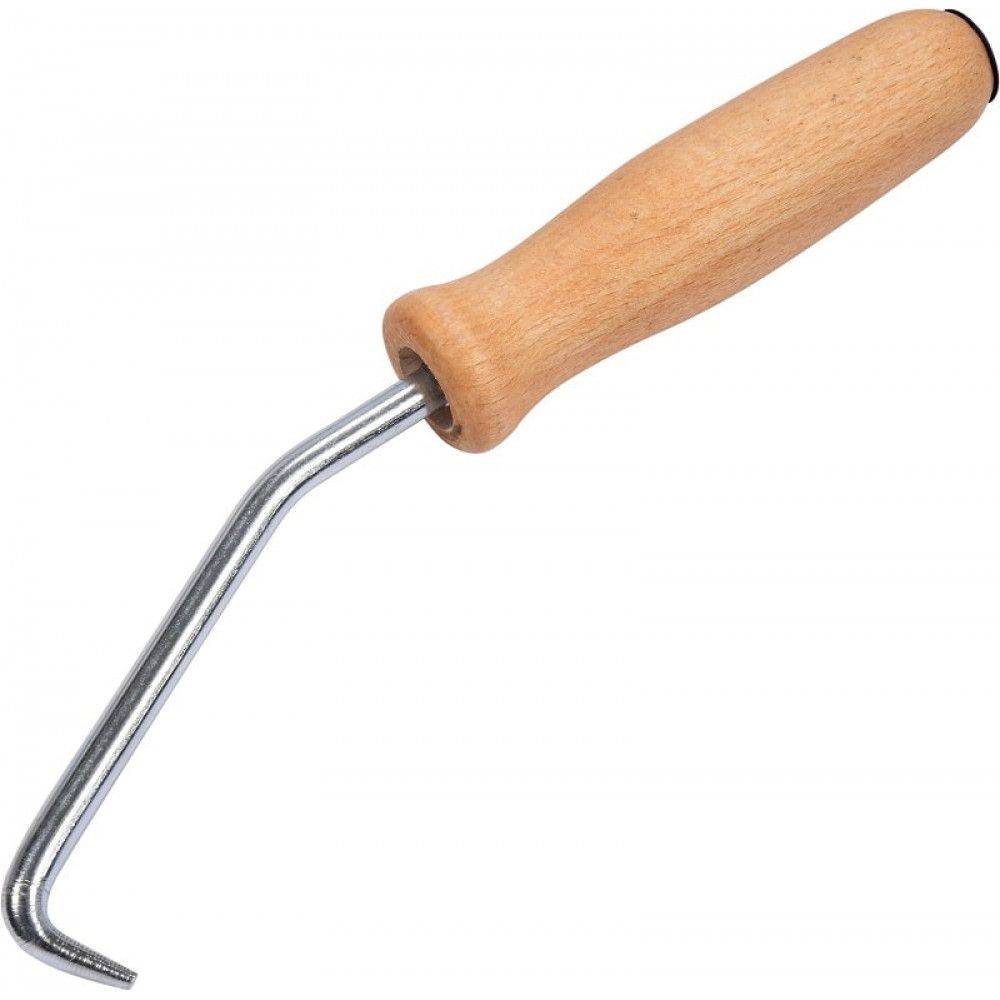

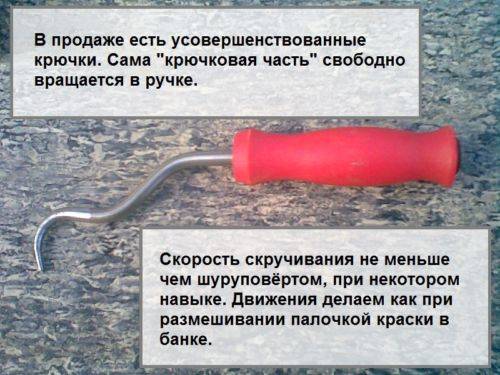

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

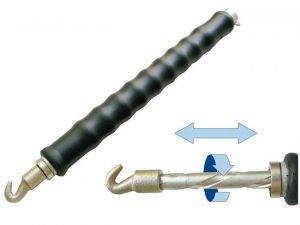

Винтовой

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать
Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Популярные статьи  Пеноблок: виды, описание, (фото+видео), марки, основные параметры

Пластиковые фиксаторы

  • С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
  • С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
  • С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Инструкция по вязке арматуры крючком

Вязать арматуру голыми руками бесполезно – добиться необходимого усилия по затяжке проволоки можно только с помощью дополнительных инструментов. Пошагово разберем основные приемы, как вязать арматуру крючком.

Ручным

Для вязки проволоки вручную понадобится крючок. Проволока складывается вдвое и поддевается под место фиксации. Свободный конец продевается в петлю и закручивается крючком до плотного натяжения проволоки.

Простой узел

Чтобы связать проволоку простым узлом, потребуется выполнить следующие действия:

  1. Отрезается проволока длиной 200 мм и сгибается пополам.
  2. Согнутый отрезок проталкивается под точкой совмещения двух прутов.
  3. Крючок вставляется в петлю и цепляет свободный конец.
  4. Выполняется полный оборот вокруг своей оси. Свободный конец нужно придерживать.
  5. Далее, натягивая проволоку, крючок проворачивают еще несколько раз до получения надежного соединения.

Не обязательно покупать крючок в магазине. Удобный инструмент можно легко изготовить самостоятельно, придав необходимую форму стальному пруту и надев на конец ручку.

Мертвый узел

Перед тем, как вязать арматуру для фундамента крючком, надо научиться формировать мертвый узел. Особенно хорош этот способ для связывания вертикальных прутов для колонн и балок.

  1. Отрезается кусок длиной до 400 мм и сгибается пополам.
  2. Отрезок проталкивается вперед петлей снизу закрепляемого узла.
  3. Свободный конец пропускается через верх и вновь загибается под пруты.
  4. Петля и свободный конец совмещаются, после чего зацепляются жалом крючка.
  5. Крючок с натяжением проворачивается до отрыва петли.

Для получения качественного соединения, нужно добиться плотной укладки проволоки на поверхность арматуры. Процесс вязки продолжается в шахматном порядке.

Шуруповертом

Схема работы с шуруповертом напоминает процесс вязки крючком, но вместо ручной силы используется автоматика. Вместо обычного жала в шуруповерт вставляют самодельный крючок, обычно для этой цели берут кровельный гвоздь.

  • Как рассчитать площадь поперечного сечения арматуры всех типов?
  • Сколько весит 1 метр строительной стержневой арматуры различных видов
  • Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
  • Линейная арматура – качественный монтаж линий электропередач гарантирован!
  • Немерная арматура – оптимальный вариант для малоэтажного строительства!
  • Марки и классы строительной стержневой арматуры и проволоки для армирования
  • Муфтовая арматура, что это такое и для чего используется
  • Анкеровка арматуры в бетоне – сложная, но важная операция
  • Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
  • Вес и особенности стальной рифленой арматуры А3 и других классов

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

  1. Крючок для арматуры.
  2. Механический крючок.
  3. Пистолет для вязки.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

Популярные статьи  Расстояние между построек в СНТ – строительные нормы

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.

Изготавливаем крючок самостоятельно

Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.

  1. При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
  2. Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
  3. Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
  4. Небольшая, но все-таки экономия (при наличии материалов и инструментов).

Крюк из электрода

Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.

Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).

Разберем по шагам, как его делать:

  1. Отбиваем электрод от защитного покрытия.
  2. Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
  3. От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
  4. Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.

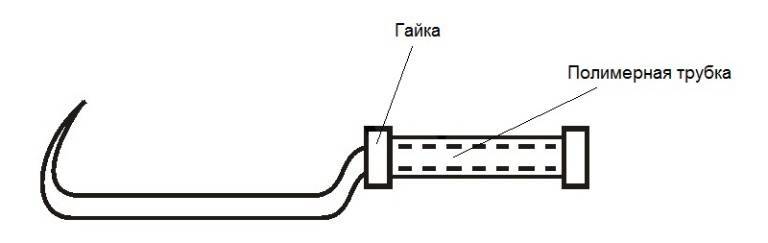

Крючок готов, должен получиться такой формы, как на чертеже ниже.

Крючок для вязки арматуры своими руками: как изготовить и правильно использовать

Самодельный крючок из арматуры с деревянной ручкой

Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.

Для изготовления крючка понадобятся следующие материалы и инструменты:

  • Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
  • деревянная заготовка для ручки;
  • 2 шайбы – диаметр равен ручке крючка;
  • 2 гайки;
  • пассатижи, нож или топорик;
  • болгаркам и сварка;
  • дрель со сверлом 8-10 диаметра;
  • наждачная бумага.

Порядок действий изготовления:

Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку

Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги

Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.

Крючок для вязки арматуры своими руками: как изготовить и правильно использоватьФото крючков для вязки арматуры изготовленных своими руками

Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.

Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.

Пользователи портала делятся опытом связывания арматурных каркасов вручную и при помощи электрических инструментов

Как и чем связать арматуру? На первый взгляд кажется, что ответ на этот вопрос прост. Берём мягкую отожжённую вязальную проволоку, крючок и приступаем к работе. Но опыт пользователей нашего портала говорит о том, что даже в таком нехитром деле существует масса нюансов, начиная от выбора диаметра проволоки и заканчивая способом связывания. Однако эти «мелочи» напрямую влияют на скорость работы и конечные затраты. Итак, из этой статьи вы узнаете:

  • Выгодно ли связывать арматурный каркас аккумуляторным вязальным пистолетом.
  • Как сделать самодельный крючок для связывания арматуры.
  • Как научиться вязать арматуру крючком.

Как привезти арматуру длиной 12 м на автомобиле ГАЗель

Мерная арматура самых ходовых марок (диаметром от 10 мм) продаётся в хлыстах длиной по 11.7 м, поэтому для её доставки используется длинномерный автотранспорт. Это не всегда удобно. Грузовику может не хватить места для въезда на узкий участок с крутым поворотом, или застройщику невыгодно заказывать и платить за доставку длинномера, чтобы привести с десяток хлыстов.

Обычно в таких случаях арматуру режут на хлысты примерно по 6 м. Это неэкономично, а также увеличивает трудоёмкость работ по сращиванию арматурных каркасов при изготовлении фундаментов с длинными сторонами. В связи с этим интересен опыт пользователя портала с ником newman1, который привёз на участок арматуру длиной почти в 12 метров на ГАЗели.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
