Колонная опалубка для беседки: поэтапная инструкция

Колонная опалубка для беседки

Для беседки обычно выделяется самый уютный уголок участка, так как в ней проводятся свободные часы отдыха, в которые приятно посидеть на свежем воздухе, за накрытым столом с друзьями или членами семьи. Кроме того, беседка является одним из ключевых элементов ландшафтного дизайна. Поэтому стоит тщательно заранее продумать, из какого материала она будет возведена. В зависимости от этого выбора определяется и конструкция фундамента под эту постройку, а также опалубка для его заливки.

Беседки обычно не бывают излишне массивными, так что под них нет особого смысла заливать сплошную ленту или монолитную плиту. Самым распространенным вариантом основания в данном случае является столбчатый фундамент. И возвести его поможет колонная опалубка для беседки.

Опалубка для колонн

Поговорим о таком виде опалубки как опалубка колонн. Опалубку колонн изготовляют из щитов из металла и опалубки из дерева. Предварительно щиты из металла собирают в Г-образные ящики с помощью монтажных уголков, из которых затем получают нижний блок опалубки. В рабочем положении Г-образные ящики соединяют вместе с помощью пружинных скоб, которые обеспечивают быстрый разъем и соединение полублоков. Также производят дополнительное крепление колонн с помощью хомутов. Хомуты помогают избежать деформации щитов, за счет того, что хорошо воспринимают горизонтальное давление смеси. Ветви хомутов можно легко разбирать и собирать, за счет шарнирных соединений.

Перед тем как начать установку опалубки на бетонное основание необходимо нанести риски красной, по который будут фиксировать положение осей колонны. Также необходимо нанести риски на торцовые нижние ребра. Для того, чтобы зафиксировать нижний короб опалубки необходимо воспользоваться специальными ограничителями из обрезков арматуры. Конечную выверку производят клиновыми вкладышами. Следующие ярусы собирают из передвижных подмостей. Затем собранную опалубку выверяют и закрепляют расчалками. Щели, которые образовались между основанием и нижними щитами заделывают.

При густом армировании колонн и высоте более 3 метров в одном из щитов второго яруса делают специальное окно, через которое течет бетонная смесь. Бетонную смесь уплотняют с помощью вибрации. После чего окно закрывают и дальнейшее бетонирование делают через верхнюю часть опалубки. Если же колонна высотой меньше 3 метров, то лучше будет использовать опалубку щитовую инвентарную на всю высоту колонны.

Опалубка колонн сделанная из деревянных щитов более трудоемка, но и само собой значительно дешевле опалубки сделанной из металла. Ее выгодно применять, если есть необходимость возвести малое количество колонн. Деревянную опалубку прямоугольных колонн устанавливают в виде коробки из накрывных (7) щитов и двух закладных (6) щитов. Саму коробку охватывают металлическими или деревянными хомутами (2), а сами хомуты закрепляют клиньями (3), а затем коробку вставляют в рамку (4), которую закрепляют на перекрытии или подколеннике. Положение короба должно хорошо фиксировать низ опалубки колонны. В одном из щитов обязательно проделывают отверстие (5), с помощью которого удаляют лишний мусор, мешающий работе. Во время бетонирования отверстие закрывают. В верхней части опалубки можно установить проемы для примыкания балок или прогонов.

Опалубку колонн проверяют на вертикальность с помощью теодолита или отвеса по рискам на верхней и нижней части щитов. Для хорошей устойчивости устанавливают распорки и раскосы, по которым соединяют с поддерживающими элементами лесов или других конструкций.

Если колонна высотой больше 3 метров, то на высоте от 1.5 до 1.6 метров устанавливают окно, через которое подают бетон.

Разборка опалубки начинают со снятие подкосов и распорок, а затем удаляют щиты и снимают хомуты.

по теме:

Опалубка для стен Опалубка для ленточного фундамента

Опалубка перекрытий своими руками

Что такое опалубка и зачем она нужна?

Блок-форма или блочная опалубка

Представляет собой жесткую пространственную конструкцию, при сборке которой используются стальные щиты. Фиксация щитов друг к другу осуществляется с помощью сварки, шарнирных креплений или разъемных соединений

Обращаем ваше внимание, что блочная опалубка бывает двух видов:

• Неразъемная. Включает в себя форму подколонника и ступени. Наличие монтажных петель позволяет использовать домкраты в процессе демонтажа системы.
• Разъемная. В состав системы входят щиты ступеней, крепежные элементы, форма подколонника, отжимное приспособление, а также специальные упоры для работы с домкратами.

Блок формы — элементы

Многоразовые съемные опалубки

Многоразовые опалубки, то есть разборные, скрепляемые в разных комбинациях. Они могут быть применены для возведения различных видов колонн. Причем, одну опалубку можно использовать для возведения нескольких столбов фундамента, если позволяет время.

Для изготовления многоразовой разборной опалубки используются разные материалы. Чтобы с такими конструкциями было удобно работать, а также транспортировать их с места на место, рекомендуется выбирать материалы, обладающие небольшой массой.

Многоразовые опалубки могут быть сделаны из следующих материалов:

Всем известный способ создания опалубки – монтаж ее из дощатых щитов Доски, из которых сбиваются щиты необходимого размера. Эти щиты могут временно скрепляться между собой с помощью саморезов, гвоздей, специальных скруток, и все это обычно усиливается распорками. Последний способ фиксации (показанный на иллюстрации) может быть применен в том случае, если вырытый котлован имеет стенки из прочного грунта.

Опалубку, построенную из досок, называют щитовой конструкцией.

Сходная конструкция — опалубка из фанеры толщиной в 12÷15 мм. Этот вариант сборной емкости для заливки бетона можно изготовить гораздо быстрее, нежели дощатые щиты. Да и работать с такой опалубкой намного проще, так как она будет иметь намного меньше щелей.

Применять металлическую разборную колонную опалубку для беседки – вряд ли кому придет в голову

Монтаж перекрытия по профлисту

Чтобы залить перекрытия своими руками, в местах больших пролетов лучше всего применять профнастил из метала. Несмотря на то, что такая конструкция стоит дороже, надежность при строительстве гораздо выше, чем при использовании древесины.

Строительство опалубки для плиты перекрытия осуществляется следующим образом:

• установка несущей конструкции в виде балок;
• правильная укладка и крепление профнастила;
• установка арматуры;
• заливка бетонного раствора;
• уплотнение раствора.

На небольших пролетах, примерно в 5 м, между этажами используют такие балки перекрытия: швеллер 16 или двутавр 20. При укладке профиля нужно соблюдать рекомендации, которые заключаются в том, что все ребра листа должны быть перпендикулярно расположены по отношению к несущим балкам. Опирание со всех сторон должно быть не меньше 10 см.

Профлисты для строительства опалубки для монолитного перекрытия берутся с маркировкой «Н», которые предназначены для горизонтальной конструкции, с маркировкой «С» для вертикальной конструкции и с маркировкой «НС» как универсальный строительный материал.

При строительстве перекрытий дома нельзя применять материал с маркировкой «С», т.к. для таких строений это самый ненадежный материал, который под нагрузками быстро прогнется.

Преимуществами такого перекрытия можно считать прочность, выдержку нагрузок, небольшой расход стройматериалов, низкий вес перекрытия, незначительную нагрузку на фундамент. Благодаря этому данная конструкция приобрела популярность у строителей небольших зданий.

Стяжки для опалубки

Винт стяжной для опалубки (фото которого можно увидеть на этой странице), называемый строителями «шпилька», стяжка винтовая для опалубки и т.д., представляет собой металлический стержень из низколегированной стали с резьбой по всей его длине, выполненной методом горячего проката. Служат шпильки для стягивания опалубочных щитов, обеспечения проектной толщины и восприятия давления статической и динамической нагрузки бетонной смеси.

Стяжка винтовая для опалубки является универсальным элементом и входит в состав различных типов опалубочных систем, таких как стальная, алюминиевая, мелкощитовая, балочно ригельная и пластиковая опалубки.

По технологии ведения монолитных работ стяжной винт для опалубки используется, как винтовая пара, в комплекте с двумя шайбами и двумя гайками.

При проведении монолитных работ стяжной винт защищается трубой ПВХ и фиксаторами конусами, предохраняясь от контакта с бетоном и облегчения демонтажа опалубки.

Стандартный размер винта – 1,0м, но по желанию заказчиков, а также в случаях технической необходимости «ТИТАН ГРУПП» обеспечивает производство шпильки для опалубки любой длины до 11,8м.

Гайка стяжки для опалубки является элементом винтовой пары стяжки для опалубки и представляет собой металлоизделие, изготовленное методом точного литья из высокопрочного, либо ковкого чугуна или стали.

Достоинства и недостатки забора из блоков

Человечество накопило колоссальный опыт в возведении заборов. Начинали люди с примитивных ограждения из дерева и камней, а сегодня строятся заборы из самых различных материалов, различной формы и высоты – плетеные, из штакетника, металлических сеток, кирпича, бетонных блоков, габионов, профнастила и т.д.

Тип забора и материалы выбираются в зависимости от того, какого размера территорию и строение планируется ограждать. Деревянный дачный домик на шести сотках не имеет смысла ограждать высоким каменным забором. Для производственного здания лучше подойдет забор из сетки-рабицы или профнастила, чем из габионов. Для солидного частного дома из двух и более этажей, расположенного на большой территории, в самый раз будет прочный забор из строительных блоков.

Забор из декоративных блоков

Можно сделать забор из обычных стеновых бетонных блоков, но у них низкие эстетические характеристики. Поэтому забор придется облицовывать декоративным материалом. Но можно сократить время строительства и издержки, если построить ограждение из декоративных блоков. В этом случае забор с внешней и внутренней стороны будет выглядеть привлекательно без дополнительного декорирования. Можно выбрать блоки с разной фактурой (под дерево или камень) и различных цветовых оттенков.

Чем они хороши эти блоки, помимо своей эстетической привлекательности? Они не уступают по прочности обычным бетонным блокам. Они не гниют и не ржавеют. Они обладают устойчивостью к высоким температурам. В блоках находятся пустоты, что создает дополнительные возможности по оборудованию забора системой безопасности, освещения и т.д. Блочные заборы несложно монтировать. Они стоят дешевле, чем ограждения из натурального камня или кирпича.

Какой материал выбрать?

Чтобы получить надежное основание для беседки необходимо приобрести подходящий тип материала. К таковым стоит отнести:

Кирпич. Станет правильным решением на сухом песчаном грунте, где грунтовые воды залегают достаточно низко. Кирпичные стойки обладают хорошей несущей способностью, поэтому подойдут для любых хозпостроек. Их высота будет зависеть от климатических особенностей региона (насколько сильно промерзает грунт зимой) и общей величины основания, указанной в чертеже. Срок службы может составлять до 100 лет.

ФБС. Подготовка и заливка такого основания занимает не более 2 дней. Стандартный размер блока 20х20х40 см. Чтобы его сделать, не нужно ждать полного высыхания раствора из бетона. Продолжить работу можно уже спустя сутки после его заливки.

Дерево. Подготовка такого фундамента включает обязательную обработку бревен антисептиками и обжиг. Однако из-за низкой несущей способности, неустойчивости к действию грунтовых вод этот вид материала редко используется как основной.

Монолитный бетон

Для такого фундамента важно выполнить крепление опалубки из деревянных досок, при этом зафиксировать внутри ее каркас из арматуры и заполнить бетоном. Чтобы продлить срок эксплуатации конструкции для основания этого вида, необходимо сделать подушку из щебня с песком, которая уплотнит положение опор и предотвратит их выталкивание из земли при сильном морозе, усадке беседки.

Пенобетон

Получил широкую популярность благодаря невысокой стоимости и скорости создания. Однако фундамент из пеноблоков требует особого внимания, поскольку неустойчив к излишней влажности, как и шлакоблочный материал. Для него непременно нужно создать надежную тепло- и гидроизоляцию. В роли последней выступает подушка из песка и гравия, для внешней части подойдет рубероид с битумной мастикой. Не рекомендуется применять на пучинистом грунте.

Трубы из асбеста. Построить такую основу можно быстро и дешево. Отличное решение для рыхлого, подвижного грунта. Трубы наполняют раствором бетона и армируют прутьями проволоки диаметром не более 12 мм.

Стальные трубы. К использованию подойдут трубы, толщина стенок которых составляет от 4 мм и выше. Перед применением следует покрыть грунтовкой по металлу, которая защитит от коррозии. Среди всех типов материала обладают наибольшей несущей способностью. Такой фундамент с легкостью выдержит беседку с массивной печкой, мангалом или барбекю.

Аналогом последнего вида могут быть пластиковые трубы. В редких случаях для фундамента может использоваться натуральный камень, но его укладка  — трудоемкий процесс и занимает немало времени.

Опалубка для фундамента

При сооружении опалубки для любого фундамента своими руками необходимо, прежде всего, помнить, что бетон создает огромное давление своей массой. Поэтому опалубка должна быть надежной и очень прочной, чтобы короб смог противостоять давлению бетонной массы и не сломался. Собрать опалубку можно из различных материалов: досок, фанерных щитов, пенополиэстирола или металла.

Опалубка для фундамента из пенополиэстирола

Выделяют два типа опалубок:

• съемные
• несъемные

Съемные конструкции особенно удобны тем, что их можно использовать несколько раз. Это позволяет сэкономить на строительных материалах при масштабной стройке. Их убирают сразу после затвердевания бетонной массы. Чаще всего съемный вариант опалубки делают досок или металла. Удобство металлических разборных опалубок состоит в том, что они подобно конструктору собираются и разбираются при необходимости. Опалубки необходимы не только при изготовлении фундамента, но и при заливке стен, колонн и перекрытий.

Опалубка для фундамента из дерева

Как сделать опалубку своими руками: последовательность действий

Порядок выполнения работ во многом зависит от вида формируемого основания. Предлагаем познакомиться с основными разновидностями, чтобы вы смогли выполнить весь необходимый комплекс работ своими руками.

Порядок монтажа зависит от конструктивных особенностей основания

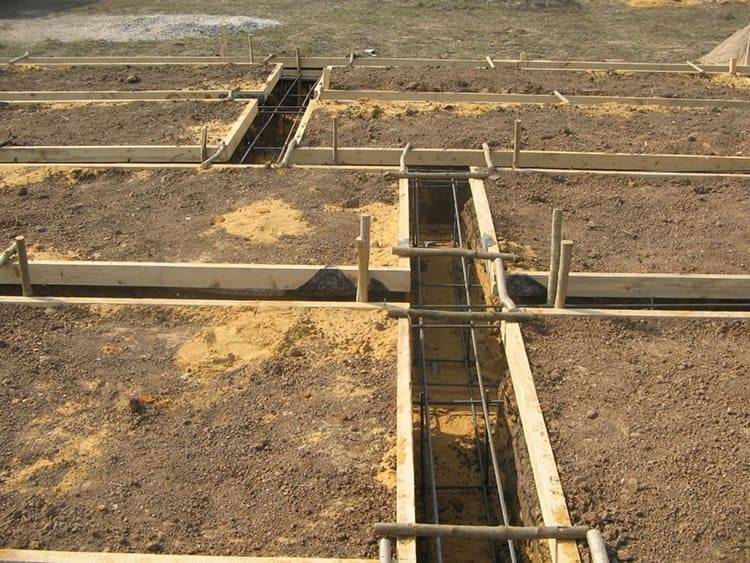

Под ленточный фундамент

Ленточный фундамент представляет собой замкнутый железобетонный контур, располагающийся под стенами строения. При выполнении работ своими руками опалубку чаще всего выполняют съёмной. Предлагаем познакомиться с особенностями и последовательностью выполняемых работ.

Фундамент будет располагаться под несущими стенами

Готовим всё необходимое для работы

Для выполнения работ по устройству опалубки надо иметь в наличии:

• измерительный инструмент;
• молоток;
• болгарку;
• строительный уровень;
• ножовку по дереву.

Для изготовления самой конструкции потребуются доски, брусы, арматура в достаточном количестве, крепёж, рейки, пакля. В качестве крепёжных элементов можно использовать саморезы либо паклю. Для устройства подушки нужен песок.

Необходимые инструменты следует подготовить заранее

Расчёт пиломатериалов

Перед покупкой следует рассчитать необходимое количество пиломатериалов. При расчёте следует учитывать, что доски будут находиться от обеих сторон от выкопанной траншеи. Для их соединения будет использоваться отрезки бруса, высота которых должна быть несколько больше глубины траншеи. Для расчёта требуемого количества досок следует:

• измерить суммарную длину траншеи;
• увеличить полученное значение вдвое;
• разделить произведение на длину одной доски;
• результат умножить на частное глубины траншеи и ширины доски. Полученное значение следует округлить в большую сторону до натурального числа.

При расчёте требуемого количества бруса следует учитывать, что он будет располагаться с максимальным шагом 0,4 м. Исходя из этого, рассчитывается требуемое количество брусьев, их суммарная длина. Зная, длину одного, рассчитывают объём заказываемых пиломатериалов.

Доски монтируются с обеих сторон траншеи

Пошаговая инструкция

После приобретения всего необходимого можно приступать к выполнению монтажных работ. Чтобы сформировать качественную опалубку для ленточного фундамента, советуем выполнять работы в следующей последовательность:

Иллюстрация	Описание действия
	Выкапываем траншею. На дно канавы засыпаем слой песка и равномерно распределяем его по поверхности. После трамбования высота смоченной водой подушки должна быть 150 мм.
	Устанавливаем направляющие доски. Их располагают вдоль линии, сформированной предварительно натянутым шнуром. Доски крепятся колышками и вертикальными брусками.
	Снаружи устанавливаются дополнительные упоры для обеспечения достаточной прочности и жесткости конструкции. Положение каждого направляющего элемента тщательно контролируется с помощью уровня.
	Монтируем щиты. К брусьям снизу вверх крепим доски.
	Устанавливаем распорки. Они позволят щитам принять правильное пространственное положение.

Под монолитную плиту

Опалубка для монолитного фундамента монтируется по его периметру. Конфигурация каркаса соответствует форму будущего строения. Предлагаем познакомиться с порядком выполнения работ, чтобы вы могли выполнить монтаж своими руками.

Монолитная плита повторяет контуры будущего здания

Что нужно для работы: инструмент и материалы

Перечень инструментов аналогичен тому, что используется при устройстве ленточного фундамента. Выбор материала зависит от того, какой будет опалубка: съёмной либо несъёмной. При выполнении работ своими руками чаще всего выбирается второй вариант. Для этого потребуется ламинированная фанера либо доски, имеющие толщину более 40 мм. Дополнительно приобретается брус со стороной не менее 40 мм.

Доски должны иметь достаточную толщину

Расчёт

Для расчёта надо знать точные размеры будущего основания. Измеряется периметр будущего здания и умножается на высоту фундамента. Суммарная площадь приобретаемой фанеры либо досок должна быть больше указанного параметра.

Площадь щитов должна быть равна площади фундамента

Пошаговая инструкция

Подготовленные щиты фиксируют с помощью продольных и поперечных брусьев. Их размещают вдоль натянутой ленты. С наружной стороны устанавливают укосы. Пространственное положение каждого элемента конструкции тщательно контролируется

Внимание следует уделять вертикальности щитов и правильности их расположения относительно линии разметки

Каждый элемент надо правильно установить и надёжно зафиксировать

Если у вас ещё остались вопросы, ответы вы сможете найти в следующем видео:

Watch this video on YouTube

Разнообразие колонн по форме

Колонны – это сооружения, используемые в качестве опорных конструкций и элементов декора. Они имеют разные габариты и форму. Изготавливают их при современном строительстве часто способом заливки в заранее смонтированную форму бетона. Также их возводят из кирпича, камня, блоков из различных материалов.

По геометрической форме они бывают:

• квадратными;
• цилиндрическими (круглыми);
• многогранными;
• прямоугольными.

Если колонны выполняют функцию опор, то их часто возводят на современных стройках прямоугольной, либо квадратной формы. Их размеры определяются воздействующей нагрузкой.

Возведение колонн

Метод заливки бетоном позволяет быстро возводить конструкции данного типа. При этом используют опалубку в качестве формы. Она должна отвечать следующим требованиям:

• быть точных размеров, прочной, устойчивой;
• не иметь отверстий, сквозь которые может вытекать раствор;
• ее внутренняя сторона должна быть гладкой.

Для конструкций съемного типа учитывается еще простота монтажа и разборки.

Заливка конструкции

Соблюдая последовательность работ, строится прочная опалубка под забор. Сделать ее своими руками несложно. До заполнения цементом выполняется армирование под фундамент.

1. Заготавливаются прутья арматуры. Толщина 10 мм. Монтируются от дна ямы на 5 см. Под штыри устанавливают опору.
2. От стены канавы отступается 10 см, и устанавливаются первые два ряда арматуры. Горизонтальные штыри крепятся с вертикалью на расстояние 40 см между собой.
3. Сваркой вертикальные линии соединяются с горизонтальными прутьями для принятия единого прочного сооружения.

Фундамент под забор После установки арматуры готовится цементный раствор.

1. В большой емкости смешиваются цемент и вода дрелью со специальной насадкой. Соотношение: на часть воды добавляется 0,7 цемента.
2. В получившуюся смесь примешивается песок, немного больше чем 3:1. Добавляется щебень, пропорции те же.
3. В последнюю очередь идет пластификатор не более 1% от общей массы раствора. Состав перемешивается до однородного состояния.
4. Цемент заливается в опалубку слоями для предотвращения образования мешков воздуха и прокалывается прутом из железа.
5. После окончания работ каналы накрываются пленкой, опрыскиваются водой два раза в неделю.

Застывание цемента полностью происходит в течение 28 дней. Опалубка снимается на 15 день в обратном порядке:

• удаляются планки между брусками;
• сваи и щиты конструкции разбираются к краю ямы;
• демонтируется фанера.

Самостоятельный расчет опалубочной конструкции

Чтобы рассчитать самому количество требуемого материала, приведем пример, стандартной деревянной опалубки предназначенной для фундамента. Готовые деревянные заготовки имеют такие размеры – 6 м длина, 15 см ширина и толщина от 2, 5 см.

Чтобы сделать грамотный расчет следует разделить периметр будущей опалубки на длину применяемой доски. Высота фундамента делится на размер ширины доски. Далее значения следует перемножить и получить нужное количество стройматериала. На 1 м3 понадобится от 45 до 60 шт., количество будет зависеть от ширины применяемых досок.

Перед тем как ставить опалубку следует добавить в пункт с расходами приобретение бруса для крепежа основных частей и распорок для усиления опалубочной конструкции. В различных вариантах дополнительная статья расходов составляет до половины стоимости основного материала.

Также потребуется дополнительные средства для покупки арматуры, инструмента и крепежей. Специалисты рекомендую использовать съемную опалубку, которую берут в аренду. Мелкощитовая опалубка состоит из набора элементов небольшого размера масса, которых составляет до 50 кг, что позволяет легко собрать и разобрать систему. Такой вариант будет дешевле, чем самостоятельный монтаж.

Столбчатое основание

Это оптимальный вариант для устройства основания беседок из дерева и металла. В процессе выполнения надо сделать вертикальные несущие опоры, где ростверком является верхняя часть деревянной конструкции или самая нижняя балка металлического каркаса.

Ход выполнения работ

1. Производится разметка по периметру будущего сооружения с использованием металлических балок, шнура и уровня. Определяется первый угол беседки. Второй угол обозначается с помощью второй балки и отрезка шнура, равного длине фундамента. Третья и четвертая – размечаются с помощью шнура (отрезок равен ширине фундамента) с определением перпендикулярности.
2. После окончания процесса разметки, выверенный участок освобождается от плодородного слоя грунта. Глубина выборки земли –до 30 сантиметров. Почва убирается, чтобы максимально обезопасить цоколь будущего сооружения от воздействия органики.
3. Далее начинается этап устройства столбчатых опор. Сначала убирается предварительная разметка, затем по четырем углам роют ямы 0,4 х 0, 4 метра. Если необходимо, такие же ямы готовятся между крайними столбами на расстоянии полутора метров.
4. Подготовленные шурфы засыпаются слоем песка на глубину 15 см. Таким образом, получается подушка, на которую выкладывается отрезок гидроизоляции (рубероид) 0,5 х 0,5 метра.
5. Поверх гидроизоляции заливается бетонная подошва для столба (10 см). Полученная плита оставляется на несколько дней для затвердевания.
6. После частичного отвердевания раствора начинается процесс установки вертикальных опор. Для этого применяются кирпичи или блоки из бетона.

Установка опор

Бетонная плита покрывается раствором из одной части цемента и четырех частей песка, на него параллельно кладутся два кирпича.

Остальные ряды кладки выполняются стандартно, но перпендикулярно друг другу. Обычная высота столба из кирпича – около 35 сантиметров.

Материалы для возведения разборной опалубки

Разборная опалубка бывает деревянной и металлической. Для изготовления деревянной конструкции используется ламинированная фанера и деревянные доски. Предпочтительно использовать изделия из ели, сосны, липы и осины.

Щиты для опалубки должны отвечать основным требованиям: быть прочными, износостойкими и устойчивыми к негативному воздействию влаги. Для возведения деревянного каркаса не требуется специализированное оборудование, а все работы можно выполнить самостоятельно.

Металлическая конструкция производится из пластин с полированной поверхностью. Подобный каркас подходит для возведения фундаментов частных домов. Металлическая основа обеспечивает надежную защиту от протекания бетонной смеси на стыках пластин.

К преимуществам можно отнести: небольшие расходы на возведение, доступность и высокие эксплуатационные характеристики материала. Недостатками являются: сложность установки и необходимость привлечения специализированного оборудования.
