Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

Этап 1. Проект

Вначале составляется проект. Чертеж можно сделать на простой миллиметровой бумаге, но лучше воспользоваться специальной утилитой – так быстрее и удобнее. В проекте указывается месторасположение сантехнического оборудования, трубопроводов и очистного сооружения.

Заранее предусматривается возможность подключения к системе других построек на участке – к примеру, бани. При расчете размеров канализационной сети в первую очередь учитывается количество жильцов. Принято считать, что от среднестатистического человека генерируется примерно 200 л стоков в сутки.

Кроме того, принимаются во внимание климатические особенности. Если речь идет о северных регионах страны, то выводящая труба прокладывается ниже линии промерзания почвы или утепляется

Иначе есть риск замерзания системы в зимнее время.

Станции биоочистки

Станции биоочистки

Это самые современные и эффективные системы. Степень очистки воды в них составляет почти 100 %. Воду после станций можно применять для полива и других технических нужд или же сбросить на рельеф или водоем без ущерба для окружающей среды. Их отличительной чертой является наличие компрессора, нагнетающего воздух, в присутствии которого специальные микроорганизмы полностью разлагают загрязнители.

Минусом системы является стоимость и энергозависимость.

Можно обустроить аэрационную станцию и самостоятельно, но лучше приобрести готовое оборудование в виде пластикового контейнера с компрессором. Вариантов предлагается много.

Установка станции

Установить их можно самостоятельно. Монтаж расписан в инструкции к устройству и отличается от установки простого септика подключением к электросети и отсутствием необходимости обустройства почвенной очистки.

Для обслуживания станции нужно будет раз в год вызывать машину для откачки ила и из осадка отстойника или же производить это самостоятельно.

Техническое обслуживание станций био-очистки

Таким образом, провести качественную канализацию в дачном домике вполне можно самостоятельно. Главное – составить подробную схему и учесть все нюансы.

Устройство септика

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

Пример септика с биологической очисткой на даче.

Есть септики разных конструкций. Емкости делают из пластика, железобетона, кирпича, металла.

По способу обработки отходов все системы можно разделить на следующие:

  • с биологической очисткой;
  • требующие откачки ассенизаторской машиной;
  • фильтрация сточных вод осуществляется через почву.

Последний вариант дешевый, поэтому широко используется на дачах.

Двухкамерный септик

Коллектор из 2 секций, соединенных между собой трубой для перелива, считается наиболее удобным. Его легко построить своими руками.

Сначала с учетом санитарных требований выбирают место на участке, делают котлован глубиной 3 м. На дно ямы насыпают подушку из песка, ее толщина должна быть не менее 15 см. После этого устанавливают опалубку, ее укрепляют арматурой. Для этого используют металлические прутья, между собой их связывают проволокой.

Дно первой секции заливают бетоном раствором, после его высыхания получится герметичный отсек. Здесь сточные воды будут разделяться на фракции и отстаиваться. Крупные включения осядут на дно, а осветленная вода через трубу перельется в соседнюю секцию. Чтобы твердые остатки лучше разлагались, в первый отсек заселяют анаэробные бактерии.

При строительстве второй секции дно не делают, но насыпают толстую подушку из щебня и песка. Она будет служить фильтром. Резервуар сооружают из железобетонных колец, поставленных друг на друга, или возводят монолитную конструкцию. Переливную трубку устанавливают между 2 секциями, она должна быть проложена под уклоном. Обязательно делают люк и вытяжку, сверху септик закрывают плитой.

Можно соорудить не 2, а 4 резервуара, тогда вода будет очищаться лучше. Такой септик придется чистить 1 раз в 2 года.

Строительство септика

                Существует
много конструкций септиков. Самая простая представляет собой емкость,
разделенную на 2 отсека. Они между собой соединяются переливным отверстием,
расположенным в перегородке примерно на 2/3 высоты. Первый отсек принимает
стоки и производит первичный отстой. Частично осветленная вода через перелив
поступает в следующий отсек, где она отстаивается до более светлого состояния и
выводится подобным образом на поле фильтрации или в фильтрационный колодец.
Следует заранее определиться с видом окончательного вывода осветленных стоков.

Септик из колец на 2 отсека

                Наиболее популярным вариантом является использование колодца, так как он не занимает много места. Это обычный колодец, дно которого уложено песчаной подушкой с поверхностным слоем гравия или щебня. Сквозь него производится окончательная доочистка стоков и фильтрация в окружающий грунт. Единственны противопоказанием для использования колодца является высокий уровень залегания грунтовых вод. В этом случае надо выбирать менее заглубленное поле фильтрации. Это одна или несколько горизонтальных труб со сплошной перфорацией, уложенных в слой щебня. Осветленные стоки выводятся в окружающие слои и впитываются в грунт. Площадь поля фильтрации рассчитывается по составу грунта и может составлять до 10-12 м2 на одного человека.

Септик своими руками эконом вариант

Всё полезное о канализации — gidkanal.ru

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.
Популярные статьи  Что такое ригель

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

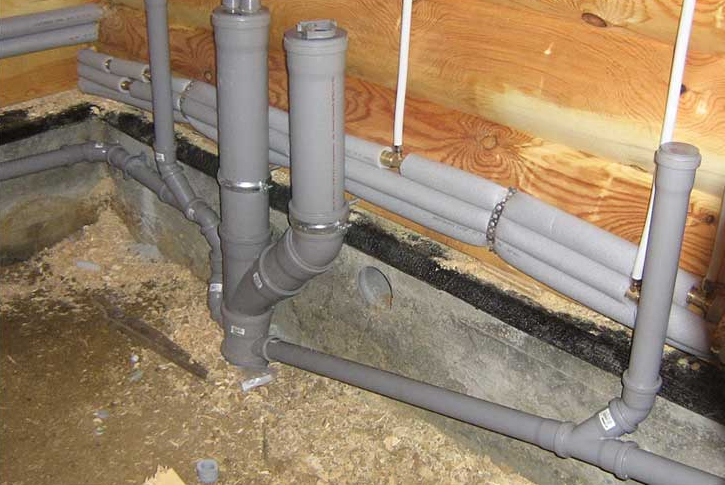

Устройство внутренней канализационной системы

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

К монтажу внутренней канализационной системы можно приступать сразу же после составления плана и закупки всех необходимых материалов и комплектующих. Сначала требуется установить центральный стояк. Оптимальный диаметр для него – 110 мм, при этом необходимо предусмотреть вывод газов. Обычно с этой целью верхняя часть стояка поднимается вверх – либо на чердак, либо выводится на крышу. Вывод на крышу более предпочтителен: всё же лучше, чтобы газы сразу уходили из дома, чем скапливались на чердаке.

Необходимо учитывать, что в соответствии с нормативами, основной стояк должен располагаться не менее, чем в 4 м от ближайшего окна. Подобное требование ограничивает количество помещений на даче, где может быть расположен стояк, и это нужно знать до начала монтажа системы.

Трубы для внутренней канализационной системы выбираются не только по диаметру, но и по материалу изготовления. В настоящее время предлагается три варианта:

  • трубы ПВХ – весьма демократичные цены, что привлекает потребителей, в достаточной степени долговечны, лёгкие, внутренняя поверхность гладкая, и вода легко проходит, коррозионно устойчивы, не зарастают внутри, очень просты в монтаже. Канализация на даче своими руками обычно выполняется именно с применением труб ПВХ;
  • трубы чугунные – проверенный временем классический вариант, материал надёжный, долговечный, однако, не слишком коррозионно устойчив, внутренняя поверхность со временем теряет гладкость, что препятствует прохождению сточных вод, для монтажа требуется специальное сварочное оборудование, да и цена далека от демократичной;
  • трубы керамические – сочетают все плюсы труб ПВХ и чугунных, обладают отличными характеристиками начиная от гладкости и заканчивая устойчивостью к воздействию химически агрессивных сред, однако, имеют очень высокую стоимость, что не слишком хорошо для небольшой дачи.

Исходя из соотношения цена/качество, а также учитывая требования к простоте монтажа при устройстве канализации на даче своими руками, чаще всего выбираются трубы ПВХ – лёгкие, достаточно долговечные, химически стойкие и недорогие.

После того как произведена установка основного стояка, можно приступать к прокладке горизонтальных трубопроводов. При этом необходимо предусмотреть наличие ревизионных люков – чтобы при необходимости можно было контролировать канализационную систему, а главное – прочищать её. Ревизионные люки обычно устраивают над унитазом, а также в самой низкой точке всей канализационной системы (именно там чаще всего возникают пробки).

Монтируя трубы, следует обратить особое внимание на углы соединений: повороты под прямым углом затрудняют движение сточных вод, и в таком случае в местах соединений начинают скапливаться пробки, не спасает даже знаменитая гладкость труб ПВХ. Может дойти до того, что в унитаз нельзя будет выбрасывать и туалетную бумагу – чтобы она до своего растворения не послужила зародышем пробки

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

Обязательное условие: у каждого сантехнического прибора, будь то унитаз или раковина, должен иметься сифон с водным замком, иначе в помещение постоянно будут проникать неприятные запахи из канализационной сети.

Труба для подключения патрубка унитаза должна быть диаметром не менее 10 см, подключение при этом осуществляется напрямую. В то же время для того чтобы подключить раковину и/или ванну, достаточно диаметра 5 см. Угол, под которым прокладываются трубы, должен обеспечивать самотёк.

Заметим, что обычно устройство системы канализации планируется заранее, ещё на стадии постройки дома, и в этом случае сразу в архитектурном плане предусматривается место для вывода наружу канализационной трубы, по которой сточные воды уходят из дома в колодец или септик. Это – отверстие, располагающееся в фундаменте.

Однако, случается, что приходится устраивать канализацию в уже построенном доме, где никакого отверстия в фундаменте для прокладки сливного трубопровода не предусмотрено. Обычно в таких случаях приходится делать пристройку к дому, чтобы расположить там санузел, вот в фундамент этой пристройки и закладывается место для сливного трубопровода.

Популярные статьи  Кондиционер своими руками в домашних условиях: варианты, как все сделать

В месте вывода канализационной системы из дома обязательно требуется установка обратного клапана, иначе при некоторых условиях сточные воды могут попадать обратно в дом (небольшой уклон, переполнение колодца, проникновение грунтовых вод в колодец и так далее).

Проект канализации

Сделать канализацию на даче своими руками, можно предварительно изготовив проект на основе всех проведённых расчётов. Для этого необходимо изучить нормативные документы, которые определяют, как правильно проводить работы, и их последовательность.

Действующие нормативные документы, согласно которым выполняется устройство канализации на даче:

  • СНиП 2.04.03-85 «Канализация. Наружные сети»;
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация»;
  • СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
  • СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны».

Перед тем, как провести канализацию на даче, необходимо произвести расчёты, приобрести оборудование и утвердить её проект.

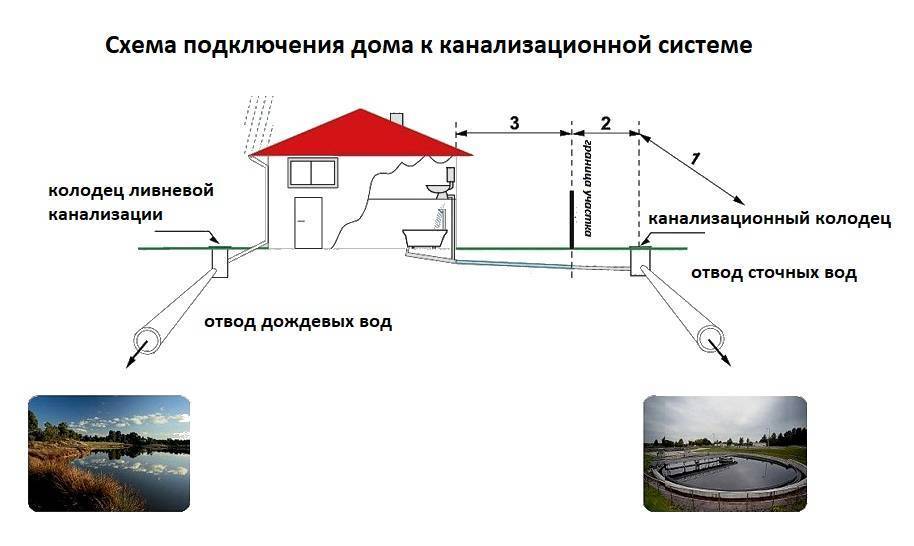

Далее составляются схемы внутренней и наружной канализации.

Схема внутренней канализации

Разрабатывается с учётом расположения сантехнических приборов, к которым относятся ванны, мойки, стиральные и посудомоечные машины, туалет.

Перед проектированием канализации, устанавливаемой на даче своими руками, изготавливается схема, на которой указываются важные моменты:

  1. Места установки всех узлов, применяемых для канализации. Это необходимо для того, чтобы правильно определить место расположения центрального стояка. Для одноэтажного дачного дома достаточно одного стояка. В многоэтажных домах можно построить два стояка. Таким образом, получают минимальные расстояния до точек подключения сантехприборов в доме. Например, туалет должен находиться как можно ближе к месту входа в главный стояк;
  2. Между стояком и унитазом не производят дополнительных подключений, иначе при смыве унитаза будет вызываться отсос воды из подключённых в этом месте сифонов. Результат – появление неприятного запаха. Если необходимо подключить слив умывальника, это необходимо сделать через фитинг до места установки унитаза;
  3. Уровень установки унитаза должен быть ниже других источников сточных вод на каждом из этажей, иначе вода будет поступать в сливные отверстия этих приборов;
  4. Какой возможный объем грязной воды будет утилизироваться через каждую точку подключения;
  5. После кухонной мойки или посудомоечной машины желательно предусмотреть жироуловители;
  6. Для поворота необходимо по возможности избегать поворотов труб под прямым углом. Проводим такое соединение с помощью двух колен по 45 градусов. Это значительно сократит количество засоров;
  7. Расположение мест выхода канализации на улицу необходимо сделать как можно ближе к приёмной камере септика или выгребной ямы. Это обеспечит сокращение числа поворотов и надёжный слив самотёком, без применения дополнительных насосов;
  8. Расположение вытяжки из стояка. Она называется фановой трубой. Этот элемент должен быть выше конька дома и располагаться не ближе 4 м от окон. Иначе в доме могут появиться запахи из канализации;
  9. Наличие смотровых люков в стояке для прочистки засоров;
  10. Звукоизоляция трубы стояка. Её можно выполнить минеральной ватой и зашить гипсокартоном. В противном случае о посещении кем-либо санузла будет знать весь дом.

Построенная канализация на даче своими руками будет исправно работать только при соблюдении всех вышеуказанных пунктов.

Важно! Применяемые трубы должны быть одинакового исполнения. Присоединительные размеры пластиковых, чугунных и керамических изделий не позволяют соединять их между собой без применения дополнительных переходных устройств, что снижает надёжность и герметичность

Схема наружных частей канализации

Перед построением этой схемы проведите учёт:

Рельефа земли на участке

При этом принимается во внимание удобство пользования участком, после того как канализация для дачи будет готова. Канализационное оборудование не должно мешать свободному передвижению по территории и быть достаточно заглублено и не мешать земляным работам, например, перекопке грунта

Водопровод и канализация, согласно руководящим документам, не должны пересекаться. Вытяжка септика может стать источником неприятного запаха и испортить отдых;
Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Обратите внимание! Правильные схемы внутренней и наружной канализации позволят грамотно составить её проект и существенно снизить финансовые затраты на материалы, сократить объём строительных работ

Удачные примеры и варианты

Для небольшой дачи, с учетом одновременного пребывания до 5 человек, самым оптимальным вариантом будет следующая схема.

Душевая комната с унитазом располагается на фасадной стороне дома. Сам дом имеет отступ от уличного забора 3 – 4 метра. У самого забора выполнить устройство дренажной ямы с герметичным отсеком, с отступом от дома 2 или более метра. Это сократит протяженность коллектора к сливной яме до минимальных 4-5 метров.

Кухню можно разместить в любом удобном месте. А канализацию от кухонной мойки протянуть к коллектору в подполье, либо проложить заранее, при строительстве дома. Даже в самом крайнем случае, протяженность трубы из кухни не будет более 5-6 метров.

Если дом уже существует и планировку не изменить. То место для септика стоит подобрать со стороны дома, в которой находится ванная или душевая комната. Даже если эта комната находится в задней части дома, сливную яму можно сдвинуть в сторону фасада участка. Поближе к переулку. При выборе расстояния до ямы, нужно учитывать, что чем ниже труба войдет в ёмкость, тем меньший объем ямы можно заполнять. Если яма будет наполняться выше уровня вхождения трубы, то часть трубы, заполненная стоками, начнет забиваться твердыми фракциями фекалий. И тогда трубу придётся часто чистить тросом.

Выполнить монтаж канализации своими руками на даче вполне возможно. Стоит лишь все продумать и правильно спланировать. А удобство пользования ею, сделает проживание на даче ещё комфортнее.

Устройство септика из бетонных колец подробная инструкция:

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

  1. Установка биотуалета.
  2. Система с выгребной ямой.
  3. Применение накопительной емкости.
  4. Система естественной очистки на основе септика.
  5. Способ биологической очистки.
Популярные статьи  Осушители воздуха: зачем нужны и какими бывают

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начатьСамая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начатьВыгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

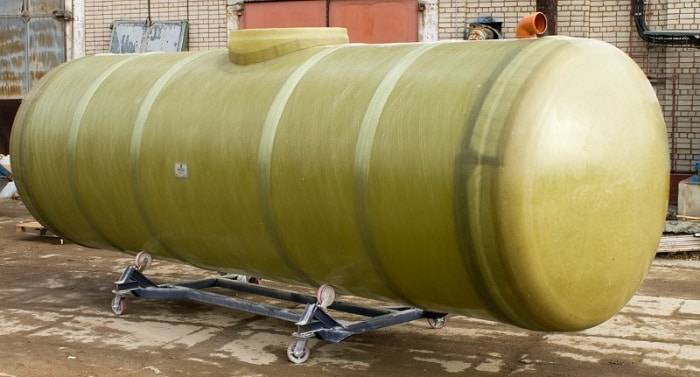

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

  • большое разнообразие объемов (как правило, от 2 до 100 м3);
  • в зависимости от исполнения, возможно наземное или подземное размещение;
  • допускается подключение ливневой канализации;
  • не загрязняет грунт.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начатьНакопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

  • учитывая ограниченный объем, следует контролировать расход воды;
  • вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

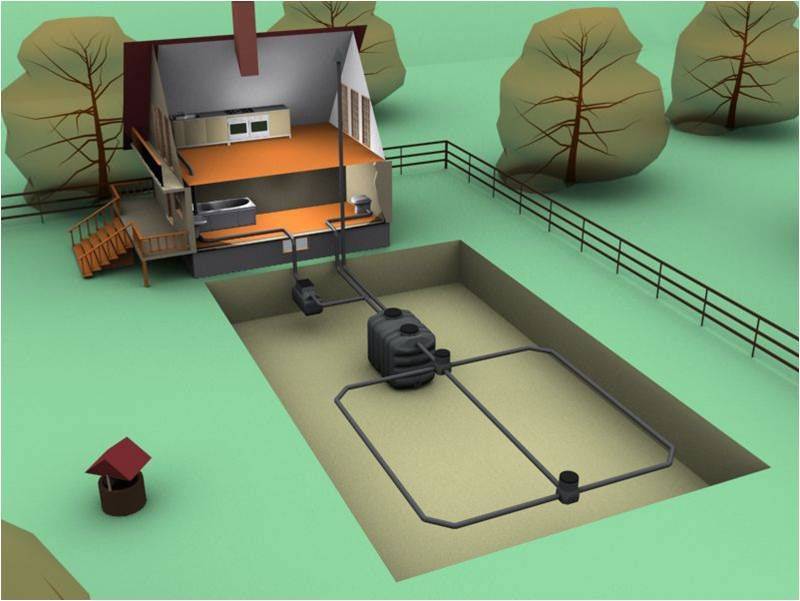

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начатьУпрощенная схема монтажа септика

Основные преимущества решения:

  • простая реализация и доступная себестоимость;
  • не требуется подключение к внешним источникам питания;
  • полностью отсутствует неприятный запах;
  • не загрязняется грунт;
  • большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

  • нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
  • механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения — частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

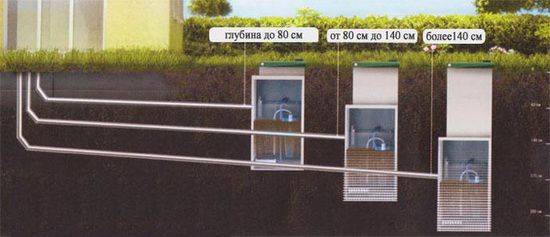

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начатьНесколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

  • очистка стоков на 98%;
  • длительная эксплуатация с минимальным обслуживанием;
  • не возникает запах;
  • по нормам СНиП допускается близкое расположение к жилому дому;
  • неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Этап 2. Месторасположение элементов канализации

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

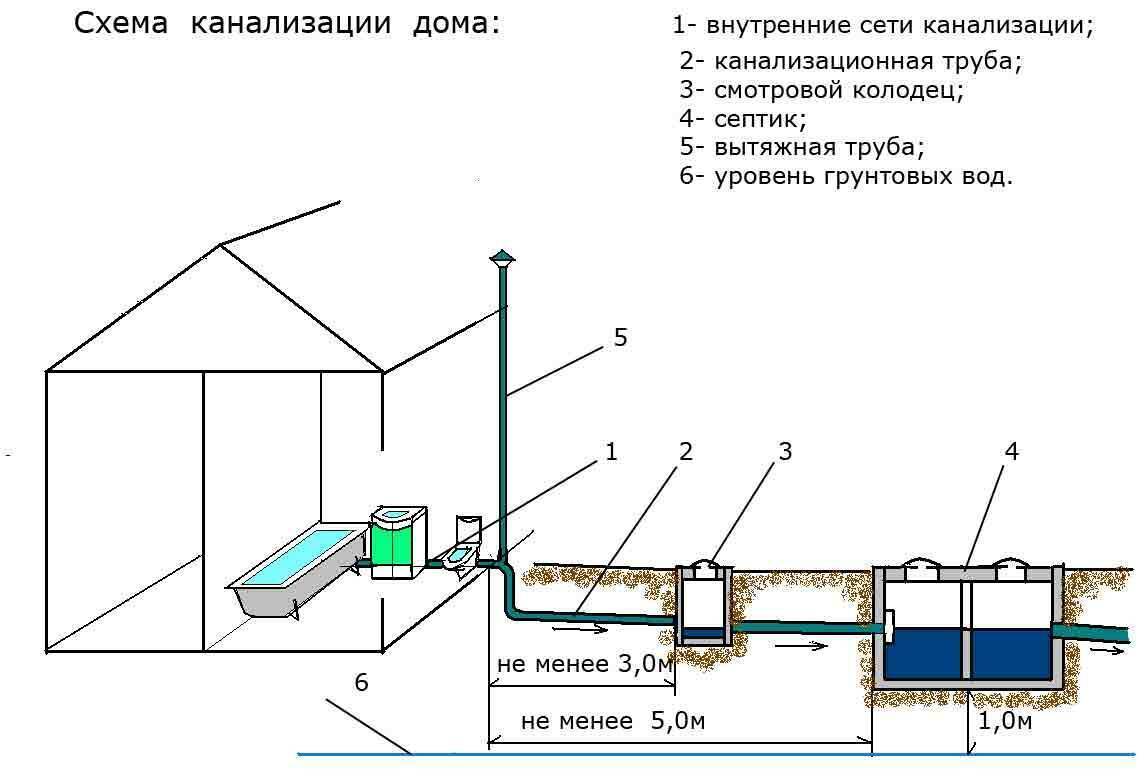

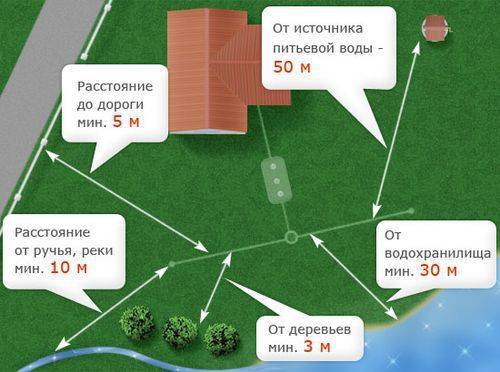

Схема расположения септика К месторасположению элементов сети, в частности находящихся на улице, следует отнестись со всей ответственностью.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

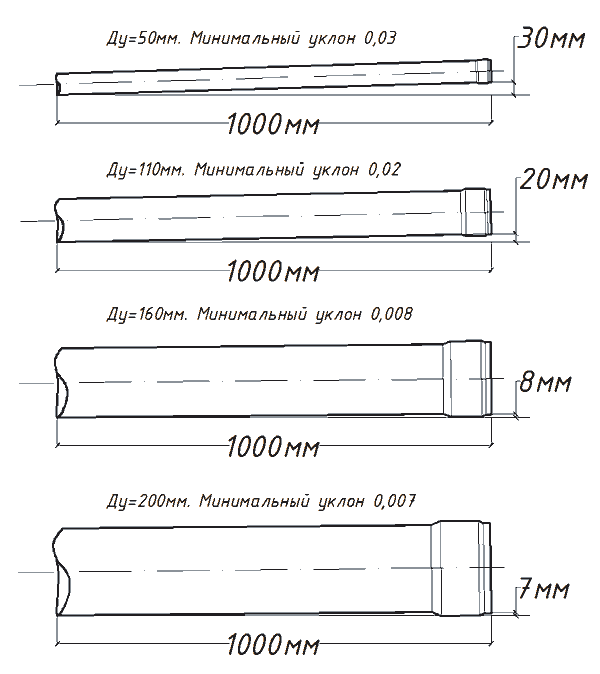

Пример уклона труб канализации

Прежде всего, учитывается рельеф местности. Обычно на загородных участках обустраивается безнапорная канализация, в которой сточные воды поступают к месту утилизации естественным путем. В таких случаях трубы прокладываются под определенным наклоном (порядка 5 см на погонный метр) во избежание застоя стоков.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать
Уклоны канализационных труб

Не менее важным моментом являются санитарные нормы. Согласно им недопустима установка очистных сооружений вблизи скважин, колодцев и прочих источников воды.

Также при выборе места установки сооружений проверяется возможность беспрепятственного подъезда ассенизаторской машины.

Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать
Схема обустройства септика на даче

Альтернатива. Биотуалеты

Биотуалеты

При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:

  • верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
  • нижней, в которой экскременты компостируются.

Биотуалет нуждается в регулярной чистке, зато торфяные отходы, извлекаемые из нижней емкости, в будущем можно использовать в качестве удобрения.

Торфяной туалет

Несмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
