Рейтинг полипропиленовых труб. Полипропиленовые трубы какие лучше?

Каждый человек, при ремонте изношенных сетей и новом строительстве, задавался вопросом: какие трубы выбрать для отопления и водоснабжения? Мы не стали углубляться в вопрос в широком смысле, а попытались выяснить и ответить на вопрос: полипропиленовые трубы – какие лучше? Взяли и провели независимый опрос в соцсетях и у монтажных организаций, работающих с полипропиленовыми трубами. Исходя из данных опросов полипропиленовые трубы оказались одним из самых предпочитаемых материалов для монтажа систем отопления и водоснабжения, в независимости от производителя. Большая часть респондентов высказалась за его удобство в работе, «непыльность», высокую скорость монтажа, надежность узлов сварки и самое главное ценовая доступность.

Примерно 63% опрошенных высказалось не только за поддержку применения полипропиленовых труб для отопления, для водоснабжения, а в сторону конкретных производителей, подчеркнув их так называемые положительные и отрицательные стороны. Взяв данные опросов мы подвели их в, так называемый, РЕЙТИНГ ПОЛИПРОПИЛЕНОВЫХ ТРУБ, тем самым прояснив вопрос – «Какие полипропиленовые трубы лучше?» Причем учитывалось мнение как профессионалов, так и обычных пользователей систем из PP-R.

Трубы полипропиленовые, они же трубы ПП, трубы PPR, трубы PP-R, трубы PP-RCT и т.д. на рынке России представлены различных производителей и торговых марок. Среди них: Banninger, Контур, SPK, Akwatherm, Ekoplastik, TEBO, Valtek, FIRAT, Kalde, Jakko, BLUE OCEAN, FV-Plast, Dyzain, PRO AQUA, РВК, Heisskraft, Wefatherm и большое кол-во новых, недавно появившихся. Все они находятся в разных ценовых категориях и в каждом регионе России преобладают абсолютно разные торговые марки.

Опросы показали иерархию стран производителей в следующем порядке:

1 Место: Немцы Aquatherm, Banninger и Wefatherm. Три «зеленых брата» поддержало большее число профессионалов. Качественная составляющая данных производителей, и страна происхождения непосредственно отражается на их стоимости. Среди минусов так же оказалось труднодоступность в средних и малых городах России. Хотя некоторые «юзеры» дали понять, что ремонт сетей водоснабжения и отопления для них — это ответственный процесс, и выбор материалов, основной залог долговечности и безаварийности системы.

2 Место: Чехи FV-Plast и Ekoplastik. Трубы данных производителей так же хорошо зарекомендовали себя в кругу монтажников. Ценовая категория данных производителей ниже чем у немцев, но вот доступность тоже хромает. Традиционный цвет к которому и привязывают чешские полипропиленовые трубы – серый.

3 Место: Турки TEBO, Pilsa, FIRAT, Kalde, SPK. Этот сегмент труб, наиболее встречаемый в городах России. Ценовая доступность и наличие турецких труб практически в каждом городе делает данных производителей самыми популярными в «бюджет сегменте».

4 Место: полипропиленовые трубы производства Китай и Россия. Данный сегмент минимальной ценовой категории можно встретить в гипермаркетах и магазинах сантехники практически в любом городе России. Так же их широко применяют застройщики для обвязки инженерными сетями многоквартирных домов в силу их низкой стоимости. Если говорить о серии «Бюджет», то российские и китайские полипропиленовые трубы лидеры в нем.

Монтажные организации работая с полипропиленовыми трубами разных производителей выделили много разных минусов. Такие как: проворачивание резьбовой вставки фитинга, разность толщин стенок на срезе трубы, вздутие и покрытие пузырями армированных труб, едкий запах при сварке, «сопливость» при сварке, выделение черноватого дымка при нагреве, некоторые трубы при замерзании лопались, некоторые даже при армировке показывали линейное расширение обычной трубы и извивались в «волну» при запуске систем отопления и многое другое.

Каждый монтажник выделил для себя полипропиленовые трубы из бюджетной серии и серии премиум. Аргументируют они такой выбор тем, что клиент разный: кому-то нужно подешевле, кому-то самые качественные, пусть и дорогие.

При опросе профессионалов они единогласно нас заверили, что качество дешевым не бывает. Вот и полипропиленовые трубы не исключение.

Рейтинг полипропиленовых труб Рейтинг полипропиленовых труб на основании опросов клиентов, в сети интернет и напрямую при личностном контакте

PPRC Полипропиленовые

Со временем на смену одним конструкциям приходят другие. Не стали исключением металлические трубы, долго служившие человечеству. Их использовали (и частично еще используют) при сооружении систем горячего и холодного водоснабжения, для отопительных, канализационных магистралей.

Но в последнее время их стали заменять полипропиленовыми (PPRC или PPR) трубами разных диаметров.

Почему стала возможной такая замена?

Причин тут несколько.

Во-первых, практичность, антикоррозионные свойства изделий из пластической массы. Известно, что пластик, тем более высокотемпературный, не подвергается воздействию коррозии, то есть, не гниет, не ржавеет. Стальные же аналоги, не могут столько послужить за счет протекания коррозионных процессов.

Понятно, что при гальваническом покрытии металлы служат достаточно долго. Но такая процедура – слишком дорогая, а общая себестоимость трубопроводной магистрали – очень высокая.

Так зачем тратить лишние средства, если есть хороший заменитель – PPRC трубы, технические характеристики которых не уступают аналогам из металла.

Во-вторых. Для изготовления данных изделий используют полимеризованный полипропилен, цена которого значительно ниже стали

Так что денежная экономия – налицо, что очень важно для многих потребителей

В-третьих. Многие знают, что в металлическом водопроводе в зимнее время часто замерзает вода, что чревато расширением, иногда – растрескиванием стояков. Связано это с отсутствием эластичности металлов. Большая же эластичность полипропилена, позволяет трубам при замерзании в них воды частично увеличить свой диаметр. И все. При плюсовой температуре, лед начнет таять, а стояк примет прежнюю форму.

Сравнение с металлическими изделиями

Свое применение нашли полипропиленовые PPRC изделия при обустройстве отопительных систем не только частных домов, но и магазинов, аптек, поликлиник и т.п.

Практичность такого применения – очевидна, поскольку теплоносителем является вода, температура кипения которой около 100⁰С. Изделия из термопласта способны выдерживать температуру до +95⁰С. А больше – и не нужно, поскольку никто не доводит до кипения воду в отопительной системе.

Если такое отопление сделано в загородном доме, где вы редко бываете, то возможен вариант разгерметизации («размораживания») отопительной системы из металлических деталей. Этого нельзя сказать о конструкции из полипропиленовых труб, которые обладают пластическими свойствами.

По сравнительной характеристике монтажа можно отметить, что стальные детали нужно соединять сваркой или с помощью резьбы. Для этого нужен сварочный аппарат, электроды, пакля или фум-лента, герметик и прочие материалы.

Полипропиленовые детали соединяются специальным сварочным аппаратом, стоимость которого ниже, чем аналога для металла. Кроме того, процесс стыковки длится 10-12 секунд, что значительно сокращает время соединения. Стыки – герметичны, прочны и надежны.

Как соединяют PPR изделия

Сущность действия сварочного аппарата такова: одновременно нагреваются внутренняя и внешняя поверхности трубы. О готовности к свариванию свидетельствует размягчение термопласта.

После этого, в таком же нагретом виде плавно руками соединяют детали между собой.

Через десяток секунд пластик остынет и место стыковки, как и целая конструкция, – готово к эксплуатации.

Популярные статьи  Как утеплить пол в доме?

Но, все-таки, на практике поступают иначе: сначала дают полностью остыть данному участку трубопровода на протяжении 3-4 минут, после чего конструкцию эксплуатируют. Связано это с возможными высокими нагрузками, механического типа: ударами, падениями, действия которых может привести к растрескиванию соединения.

По своему строению детали бывают тонкостенными (эксплуатируются в системах с давлением до 10 атм.) и толстостенными (до 20 атм. – труба PPRC pn20).

Например, в отопительных конструкциях наблюдается применение толстостенных армированных полипропиленовых труб. Дело в том, что армированные алюминием изделия с внешней стороны делает трубопровод более прочным при наличии высоких температур (до +95⁰С). Такой температурой иногда может обладать теплоноситель, хотя редко. Следует отметить, что труба может выдерживать температурные показатели и выше 100⁰С, но в кратковременном режиме. Правда, рисковать – не стоит. Хотя изделия производят с достаточным запасом прочности, что исключает возможность его разрыва.

При монтаже армированных алюминиевой фольгой труб некоторое время тратится на зачистку торца изделия из фольги. Но зато надежное соединение полностью нивелирует потерю времени.

Характеристика основных видов полипропиленовых труб

Трубы полипропиленовые: как выбрать, какие бывают виды труб?

Полипропиленовых труб виды бывают таких конструкций:

  • однослойные;
  • многослойные.

Сравнительная характеристика однослойных полипропиленовых труб

Полипропиленовые трубы как выбрать правильно, на что следует обратить внимание? Однослойные трубы полипропиленовые какие лучше?

Существуют такие виды:

  1. Труба PPH (тип 1) — изготавливается из гомополипропилена. Данный тип труб используется в таких случаях:
    • для систем холодного водоснабжения;
    • для вентиляционной системы;
    • для промышленных трубопроводов.

Труба PPH

  1. Труба PPВ (тип 2) – изготавливается из блоксополимера полипропилена. Такие трубы используются в следующих сферах:
    • трубопроводы холодного водоснабжения;
    • напольные отопительные системы;
    • для производства высокоударопрочных фитингов и труб.
  1. Труба PPR (тип 3)  — изготавливается из рандомсополимера полипропилена, который способен равномерно распределить нагрузку на стенку трубы. Применение:
    • холодное и горячее водоснабжение;
    • отопительные напольные системы;
    • водяное отопление.

Труба PPR третьего типа

  1. Труба PPs – разновидность специального полипропилена, который является трудновоспламеняемым с верхним максимальным пределом температуры рабочей среды до 95 градусов выше нуля.

Характеристика многослойных полипропиленовых труб армированной структуры

Какие выбрать полипропиленовые трубы многослойной структуры?

Можно выделить ряд особенностей данного вида труб:

  1. Армированные трубы дают возможность снизить температурные удлинения термопластичной трубы, которые в однослойных полипропиленовых трубах проявляются в значительной мере.
  2. Армированные трубы, которые армированы алюминиевой фольгой, бывают такие:
    • гладкие (а);
    • перфорированные (б).

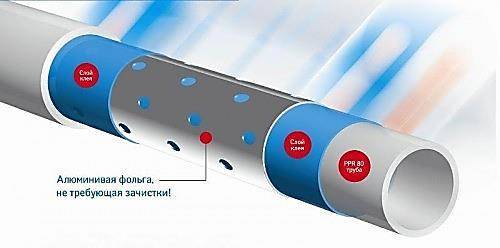

  1. Алюминиевая оболочка перфорированной трубы имеет перфорацию в виде сетки с отверстиями небольшого диаметра. Когда происходит процесс экструдирования трубы из полипропилена, вязкий текучий материал затекает в отверстия и создает сцепление металла и полимера.

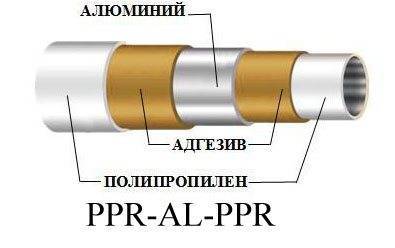

Полипропиленовая труба армированной структуры с алюминиевой оболочкой (алюминий -1, полипропилен PPR – 2,3)

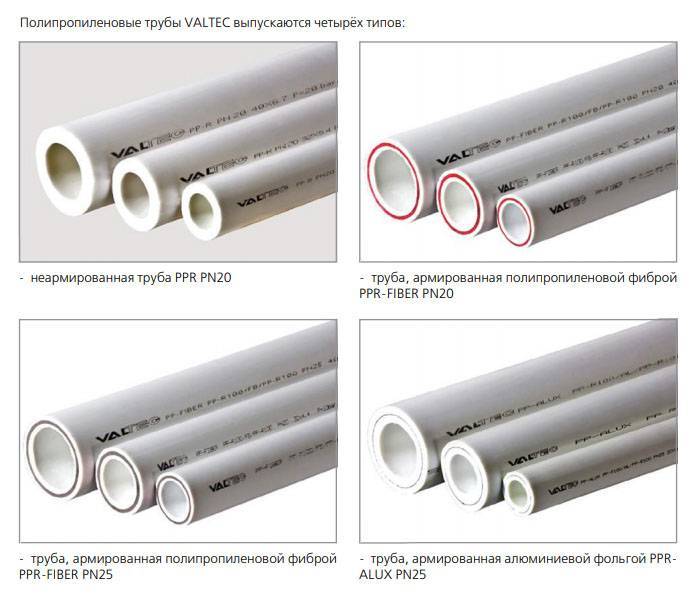

Виды полипропиленовых армированных труб

Армированные трубы полипропиленовые какие выбрать? Данный вид труб имеет как преимущества, так и недостатки. Существуют такие виды полипропиленовых труб армированной структуры, которые не требуют зачистки.

Существуют также минусы данного вида труб:

  • к фитингу приваривается только слой трубы наружный, который равняется  половине  толщины стенки;
  • требуется насадка на сварочный аппарат;
  • вместо снятия армированного наружного слоя необходимо производить после отрезки торцевание трубы.

Армированная труба из полипропилена с алюминиевой фольгой

Полипропиленовая труба, армированная с внутренним слоем полиэтилена

Данный вид труб, по сути, является металлопластиковыми трубами, с толстым наружным слоем из полипропилена.

Но существуют и негативные моменты:

  • многослойность, с помощью клея соединены три разных материала;
  • к фитингу приваривается только слой трубы наружной;
  • не исключен контакт армированного слоя с транспортируемой средой.

Труба, армированная из полипропилена с тонким слоем полиэтилена

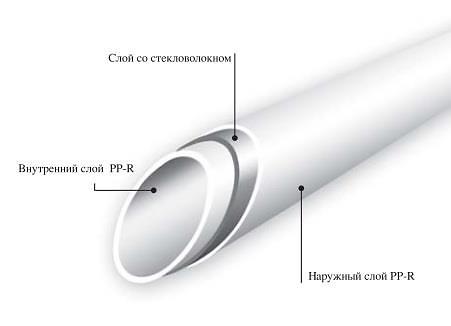

Труба из полипропилена, которая армирована стекловолокном

Лучшие полипропиленовые трубы именно данного вида труб имеют армированный слой, который расположен в стенке трубы и состоит из полипропилена со стекловолоконным наполнителем, в который добавлен краситель для визуального выделения.

Положительными являются такие моменты:

  • стенки монолитной конструкции;
  • линейное тепловое расширение на ¾ меньше чем у неармированных труб;
  • перед сваркой отсутствует операция зачистки;
  • за счет стекловолокна увеличивается жесткость трубы.

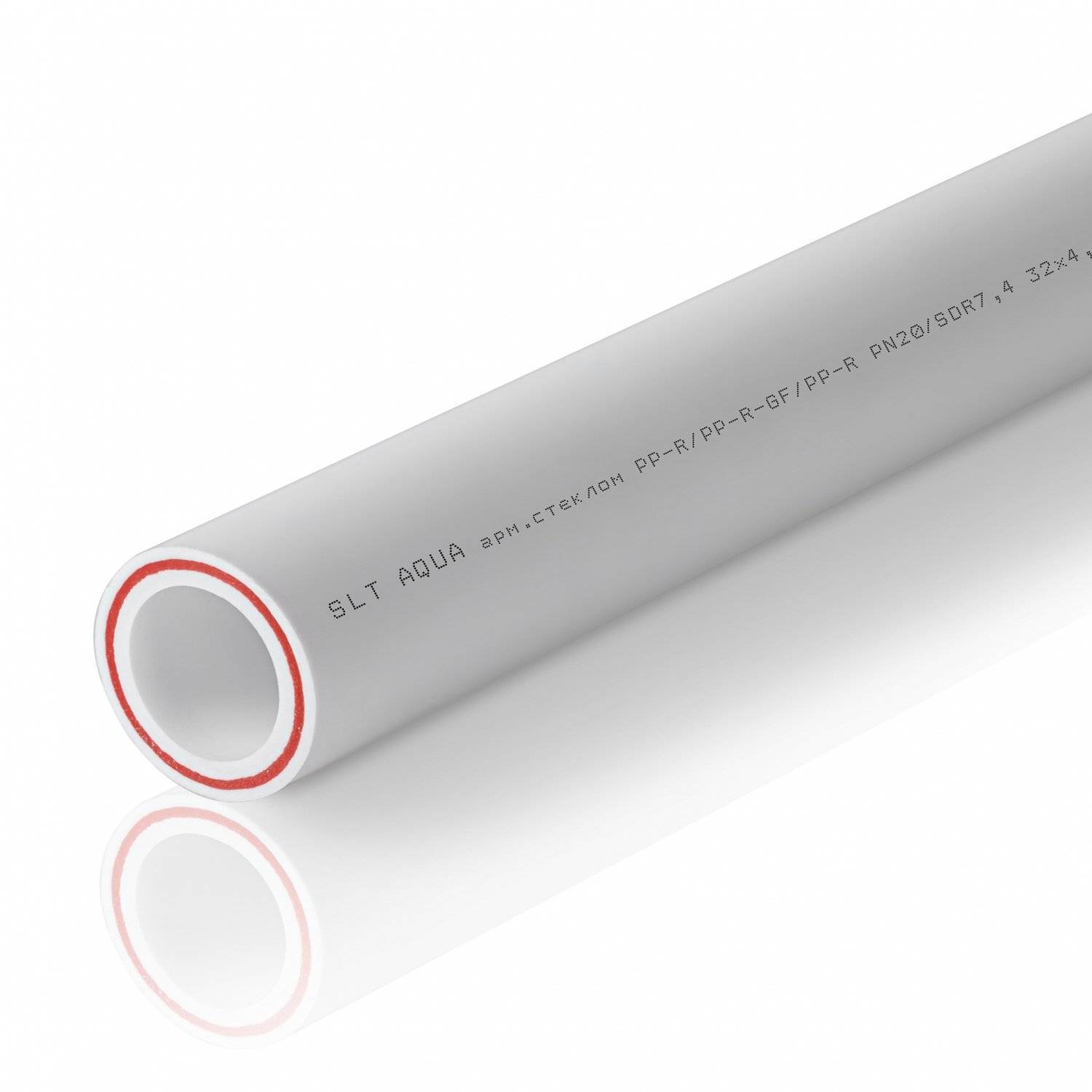

Труба армированная стекловолокном

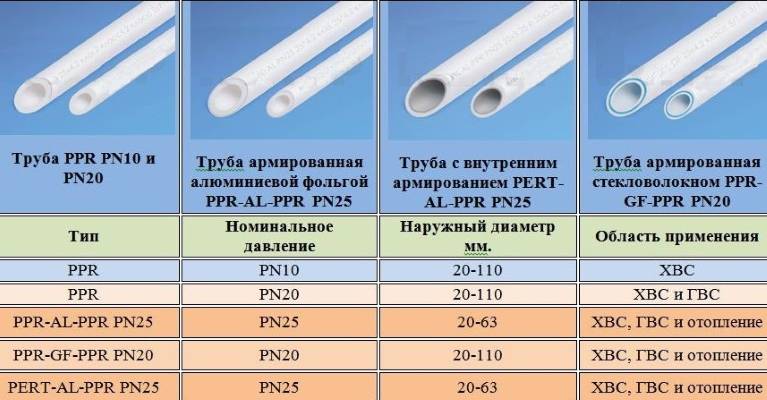

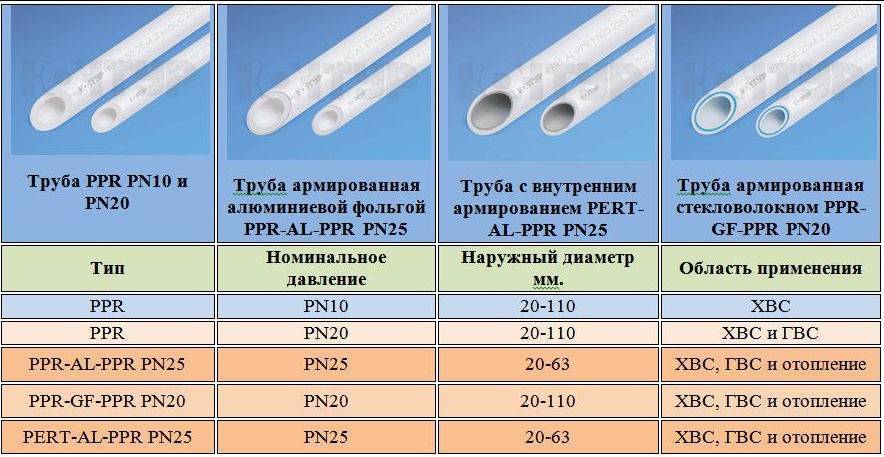

Основные виды полипропиленовых труб

Лучшие полипропиленовые трубы

Полипропиленовых труб существует несколько видов, предназначены для разных работ. ПВХ – достаточно тяжелые, предназначены для строительства наружных водопроводов, которые транспортируют воду для хозяйственных нужд и питья.

ПЭТ-трубы характеризуются:

  • низкой себестоимостью;
  • дешевым производством;
  • длительным по времени использованием;
  • высоким уровнем экологичности благодаря возможности утилизации.

Есть подвид, отличающийся низким эксплуатационным давлением. Такую продукцию используют для водоотведения и канализаций. РЕХ подходят для центрального отопления и водоснабжения. Их производство основано на многослойном сшивании полиэтилена. Они могут иметь разные технологии изготовления: пероксидная, силановая, радиационная.

Способы сборки контура

О том какую полипропиленовую трубу выбрать для отопления мы уже знаем – это изделия с маркировкой РРВ или PPR. Теперь разберемся со способом монтажа. Они собираются методом спайки. Для работы понадобятся:

  • ножницы, чтобы разрезать трубы;
  • шейвер, чтобы снимать фаски и калибровать;
  • паяльник, чтобы сваривать детали.

Если вы новичок, то не стоит сразу бросаться в омут с головой и начинать собирать отопление в частном доме из полипропиленовых труб. Для начала потренируйтесь. Нужно почувствовать, как соединять нагретые детали и какое давление им создавать. При этом вы всегда сможете через другой конец муфты посмотреть на внутренний проход соединения. Убедитесь, что пластик не препятствует циркуляции теплоносителя. Поэкспериментируйте, а когда начнет получаться, можно приступать к работе. Этапы монтажа:

нарезание заготовок.

Используйте специальные ножницы. Они делают ровный и гладкий срез, чего сложно добиться при работе с пилочкой по металлу. Также делайте зазор в меньшую сторону, одного миллиметра достаточно. Так вероятность того, что расплавленный пластик в муфте перекроет проход теплоносителю ниже;

калибровка и снятие фаски.

Калибровка полипропиленовых отопительных труб проводится для того, чтобы место соединения было ровным, а наружная фаска снимается, чтобы муфта лучше садилась на контур. Также следует счистить слой алюминиевого армирования на глубину соединения;

нагревание и стыковка.

Качество соединения, в первую очередь, зависит от степени нагревания. В этом и заключается основная сложность монтажа отопления для дома полипропиленовыми трубами. Оптимальная температура паяльника составляет 260 градусов. При этом наружный слой полипропилена расплавляется, а геометрия изделия не нарушается. При перегреве стык деформируется, а расплавленный пластик сильно сужает путь потоку.

Лучшие полипропиленовые трубы

Последствия перегрева

Для монтажа отопления в квартире подойдет сварочный аппарат мощностью в 800 Вт. Время нагревания зависит от наружного диаметра контура:

  • 16 мм – 5 сек.;
  • 20-25 мм – 7сек.;
  • 32 мм – 8сек.;
  • 40 мм – 12 сек.;
  • 50 мм – 18 сек.

Учтите, что пластик быстро остывает, а время схватывания и первичного охлаждения примерно равняется времени нагревания. Сразу отцентруйте детали, для этого на контуре есть специальные линии. Если их нет, проведите выравнивание на глаз. Полное затвердевание проходит в течение последующих пяти минут. После того как монтаж окончен и система готова к работе, необходимо ее опрессовать. Опрессовка – это гидравлические испытания, которые выполняются с целью проверить систему на герметичность и прочность.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

  • простота монтажа трубопровода;
  • стойкость изделий к повышенной температуре;
  • устойчивость к механическим воздействиям любого вида;
  • хорошая теплопроводность;
  • возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
  • пластичность труб, дающая возможность изгибать изделия;
  • широкий ассортимент арматуры – соединительной, угловой и т.д.;
  • стойкость к высокому внутреннему давлению в отопительной системе;
  • возможность использовать трубы из разных металлов;
  • долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).
Популярные статьи  Обшивка двери дерматином своими руками: тонкости работы

Минусы металлических изделий:

  • большой вес, в некоторых случаях не дающий возможности работать в одиночку;
  • необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
  • монтаж металлического трубопровода отнимает больше времени;
  • шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
  • угроза коррозии элементов, требующая избегать скрытой укладки труб;
  • необходимость периодически красить изделия во избежание наружных повреждений;
  • большие тепловые потери в холодных комнатах.

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

  • гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
  • небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
  • отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
  • отсутствует необходимость в окрашивании изделий;
  • при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
  • конструкцию просто мыть и прочищать;
  • невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

  • нужен специальный сварочный аппарат для соединения элементов конструкции;
  • трубы нельзя сгибать, необходимо пользоваться фитингами;
  • максимальный порог температуры — 70°С (краткосрочно – до 90°С);
  • неустойчивость к механическим воздействиям;
  • провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

  • высокий для пластика порог рабочей температуры – до 90°С;
  • повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
  • трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
  • гладкость внутренней поверхности, препятствующая образованию засоров;
  • небольшой коэффициент расширения, не требующий установки компенсаторов;
  • небольшой вес, дающий возможность свободно производить сборку трубопровода;
  • простота монтажа (используются пресс-фитинги);
  • долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

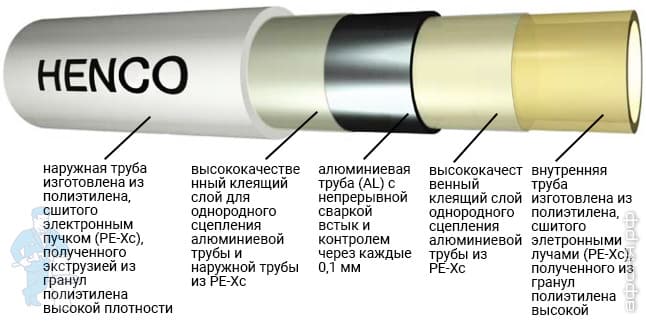

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

  • высокая стоимость сопутствующей арматуры;
  • деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.

Какие встречаются полипропиленовые трубы

Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом

Также важно знать, какие бывают полипропиленовые трубы по способу армирования.

Армируют изделия из полипропилена так:

  1. Трубу по внешней стороне покрывает алюминиевая фольга.
  2. Алюминий находится внутри трубы, в районе наружного края.
  3. Труба усиливается стекловолокном.
  4. Для усиления используется композитный материал.

Как не ошибиться

  • Запомнить как выглядит логотип, какой используется шрифт, какие буквы в нем есть, каким цветом они написаны, сколько больших букв. В общем, вам надо изучить логотип и его написание. Те, кто делают подделки, в названии специально делают какую-то ошибку, меняют/пропускают/удваивают какую-то букву. Это делается для того, чтобы нельзя было предъявить претензии — буква другая, другой брэнд.
  • Далее вам надо изучить ассортимент, подобрать то, что вы хотите приобрести. Затем внимательно изучить цвет, расположение маркировки. Если в магазине вам предложат товар желаемой кампании другого цвета, размера и т.п., а на официальном сайте такого нет, — вам продают подделку. Лучше уйти и поискать другой магазин.

    Все стенки должны быть идеальными

  • Перед покупкой изучите образцы продукции. Трубы, фитинги нормальных фирм имеют ровные стенки (и наружные и внутренние). Никаких наплывов, впадин и других признаков некачественного литья быть не должно.
  • Посмотрите на срез трубы или фитинга. Толщина стенки должна быть одинаковой. Если это армированные изделия, то армирующий материал окружен кольцами полипропилена одинаковой толщины. Если разница заметна даже «на глаз», брать такие изделия не стоит.

В общем, у вас должно сложиться положительное впечатление о качестве изделий. Только если все «тесты» пройдены, можно покупать.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Популярные статьи  ПВХ плитка для пола: виды, плюсы и минусы

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Армированные полипропиленовые трубы для систем отопления

Несмотря на обширную линейку трубных полипропиленовых изделий, не все виды полипропиленовой продукции могу быть использованы в отопительных системах и горячего водоснабжения. Если спросить у любого специалиста: « Какие ПП трубы лучше для отопления», можно получить однозначный ответ, что для прокладки систем отопления лучше всего подходит армированные трубы. Это утверждение основано на высокой степени коэффициента температурного расширения изделий как следствия контакта с теплоносителем высокой температуры. Известны случаи, когда по ошибке водопровод горячей воды и отопительная линия были смонтированы из обычных полипропиленовых труб и стыковочных фитингов. Под действием горячего теплоносителя проложенная ветка отопления деформировалась и провисла. Горизонтальная проводка потеряла всю свою привлекательность и превратилась в волнистую линию.

Полипропиленовые трубы без армирования подходят в качестве греющего контура системы обогрева «теплый пол». В этом случае температура воды не превышает комфортной температуры и кроме того, водяная труба отопления жестко фиксируется бетонной стяжкой и меньше подвергается деформационным растяжениям.

Сравнение с другими материалами

При выборе труб для отопления, нужно определиться, какие лучше. Так, стальная конструкция, несмотря на прочность и надежность, сложна в монтаже, дорогостояща и подвержена коррозии. Кроме того, для монтажа стальной конструкции понадобится довольно сложное и дорогостоящее оборудование. Металлопластик – хрупкий, хоть и прост в монтаже.

Из всего этого ассортимента именно для отопления наиболее подходящими будут армированные полипропиленовые трубы. Они устойчивы как к механическим воздействиям, так и к высокой температуре, и давлению. Найти нужный товар помогает маркировка.

По целевому назначению

В торговой сети можно найти полипропиленовые трубы со следующей маркировкой:

  • pph — для монтажа трубопровода для холодной воды;
  • ppb — для монтажа трубопровода для холодной, горячей воды и систем теплого пола;
  • ppr — трубы универсальные, отличаются повышенной прочностью и устойчивостью к высоким температурам и давлению.

Для отопления применяется только последний тип полипропилен-труб.

По прочности

Прочность полипропиленовых изделий также имеет свои характеристики, которые определяются маркировкой:

  • pN 10 — обычной прочности, применяются для изготовления водопровода для холодной воды и системы «теплый пол»;
  • pN 20 — повышенной ударной прочности, используются для утепления полов и водоснабжения, неустойчивы к холоду;
  • pN 25 — армированные высокой прочности, применяются в системах отопления и внешнего водоснабжения. При замерзании они не лопаются, армируются алюминием или стекловолокном.

Цифры — 10, 20 и 25 указывают на давление в кг/см2, которое могут выдержать трубы.

Алюминиевое армирование

Различают сплошное и перфорированное армирование алюминиевой фольгой.

Сплошное армирование алюминиевой фольгой является наиболее экономичным вариантом армированной трубы.

Лучшие полипропиленовые трубы

При этом тонкий слой алюминия находится между слоями пропилена, за счет чего существенно усиливается конструкция трубы. Но такие виды изделий, как, впрочем, и другие, отличаются рядом ограничений в эксплуатации:

  • температура воды не должна достигать +60 °C, иначе труба при избыточном нагревании может деформироваться и лопнуть;
  • все стыки перед пайкой следует вычистить, благодаря чему вы существенно сократите время, потраченное на монтаж системы;
  • температура, при которой промерзают трубы, армированные алюминием, составляет всего -5 °C. Следовательно, при использовании данного вида полипропиленовой трубы в частном доме категорически запрещается отключать отопление;
  • специалисты не рекомендуют использовать такие виды изделий для подачи горячей воды, поскольку из-за постоянных перепадов температуры алюминиевый слой может со временем разрушиться.

Под алюминиевой перфорацией подразумевается сетка с маленькими отверстиями. В процессе экструдирования полипропиленовых труб вязкий материал попадает в перфорацию, обеспечивая тем самым сцепление полимера и металла.

Лучшие полипропиленовые трубы

Благодаря армированию алюминием существенно понижается коэффициент теплового расширения. Тем не менее при этом могут возникнуть некоторые затруднения в процессе монтажа инженерных систем. При раструбной сварке предварительно удаляют алюминиевую оболочку и внешний слой полимера, а также зачищают трубу на величину, которая соответствует глубине ее вхождения в фитинг.

Различают виды полипропиленовых труб, которые не требуют удаления внешнего слоя в процессе монтажа. Они, в свою очередь, также отличаются некоторыми недостатками:

  • к фитингу прикрепляют только наружный слой изделия, равный половине толщины стенки;
  • необходима насадка для сварочного оборудования;
  • после того, как вы отрежете трубу, ее будет необходимо торцевать.

Армирование стекловолокном

Виды труб с маркировкой PPR-FB-PPR состоят из двух слоев полипропилена, между которыми располагается стекловолокно, поэтому данное изделие называют «стеклопластиковой» трубой.

Лучшие полипропиленовые трубы

Труба, армированная стекловолокном, выгодно отличается от изделия с алюминиевым армированием:

  • монтаж не требует калибровки и зачистки;
  • материальные и временные затраты сокращаются за счет того, что процедура пайки схожа с соединением цельных пластиковых труб или других зачищенных полимерных изделий;
  • труба, армированная стекловолокном, не расслаивается, поскольку обладает однородной структурой;
  • за счет стекловолокна увеличивается жесткость труб.

Минус стеклопластиковой трубы заключается в том, что ее термическое расширение на 6 % превосходит подобные показатели изделий с алюминиевым армированием.

Внутреннее армирование полипропиленом

Данные виды изделий по сути представляют собой металлопластиковые трубы, внешний слой которых выполнен из полипропилена. Такие трубы отличаются устойчивостью к высоким температурам.

Недостатки данного вида полипропиленовых труб характеризуются:

  • многослойностью – наличием клеевых соединений двух различных материалов;
  • креплением к фитингу только внешнего слоя изделия;
  • возможностью контакта армирования с транспортируемой средой.

Металлополимерные полипропиленовые трубы

Современные виды полипропиленовых труб отличаются классической пятислойной металлополимерной конструкцией, изображенной ниже на рисунке:

Лучшие полипропиленовые трубы

Данный вид полипропиленовых труб применяется для систем подачи воды и отопительных систем.

Современные полипропиленовые изделия имеют многослойную конструкцию, так же как и металлопластиковые изделия. Отличие заключается только в том, что для классической металлопластиковой трубы используют PEX или PE-RT полиэтилен в качестве полимера, а не полипропилен.

Ниже представлена небольшая таблица, которая поможет вам разобраться в технических характеристиках всех видов полипропиленовых труб и в особенностях их применения:

Виды армирования Технические характеристики
Максимальная температура, °С Минимальная температура, °С Термическое расширение, деформация Максимальное давление, атм Сфера применения
Цельный алюминий 60 5 Среднее 1 Система холодного водоснабжения
Перфорированный алюминий 70 10 Среднее 1.5 Отопление открытого типа
Стекловолокно 90 20 Низкое 2 Система горячего водоснабжения, отопление, теплый пол
Композит 95 20-30 Отсутствует 2,5–3 Любая
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
