Какая лучше труба для теплого водяного пола?

Содержание

Классификация труб для дымохода

В первую очередь дымоходы классифицируются по материалам. Наиболее востребованными являются:

  • Черный металл;
  • Пластик;
  • Кирпич;
  • Сталь и алюминий;
  • Вермикулит и перлит;
  • Бетон;
  • Асбоцемент;
  • Нержавеющая сталь;
  • Стеклокерамика.

Самыми популярными являются дымоходы из кирпича или сэндвич-трубы из стали. Однако по мнению специалистов, лучшим вариантом может стать комбинированная версия.

Также трубы подразделяются по форме. Фома дымохода может быть квадратной, круглой или прямоугольной. Наиболее эффективными являются круглые трубы, потому что реже засоряются.

Металлические трубы для дымохода

Одним из материалов, из которого изготавливается дымоход, является черный металл, например, чугун или оцинковка.

Чугунные изделия более востребованы в качестве дымохода благодаря устойчивости к высоким температурам и влаге. Однако у чугунных труб есть свои минусы, в первую очередь это большой вес в сочетании с хрупкостью металла, что усложняет монтаж такого устройства и его обслуживания. Преимуществом черного металла является доступная цена.

Гофрированные трубы для дымохода

Дымоотводы гофрированные бывают следующих видов:

  • Трубы из алюминия не подходят в качестве дымохода, так как не выдерживают температуру выше 110 °C.
  • Гофрированные трубы из нержавеющей стали. Этот вид подходит для дымоотвода твердотопливных агрегатов, поскольку металл устойчив к высоким температурам. Основным плюсом гофротрубы является гибкость, поскольку установка такого изделия не представляет сложности.

Кирпичный дымоход

Кирпичная труба является классическим вариантом отопительной системы.

  • Такой дымоход представляет собой кладку из обожженных кирпичей квадратной или прямоугольной формы.
  • Для этого потребуется залить еще один фундамент специально для дымохода, что позволяет кирпичной конструкции надежно удерживаться.
  • Минусом такого дымоотвода является то, что установить такую трубу можно только во время строительства жилого строения.

Бетонный дымоотвод

Бетонный дымоотвод встречается довольно редко, чаще можно встретить комбинированный вариант, при котором в бетонную конструкцию вмонтирована стальная труба.

  • Минусом бетонной системы отведения продуктов сгорания является тяжеловесность изделия и необходимость заливки отдельного фундамента.
  • В отдельных случаях в бетонный раствор добавляется керамзит. Это позволяет снизить вес конструкции.

Асбестоцементные трубы

Асбестоцемент это один из самых дешевых и редко используемых при строительстве частных домов материалов.

Это связано со следующими особенностями:

  • Асбестоцементные дымоходы можно использовать только с маломощным газовым отоплением, потому что труба не выдерживает температуру выше 300 °C.
  • Асбестоцемент – это довольно хрупкий материал, который сложно герметично соединить с другими материалами.
  • Шершавая поверхность трубы провоцирует скопление сажи на внутренних стенках, тем самым делая дымоход не безопасным.
  • Пористый материал хорошо впитывает влагу, разрушая конструкцию.
  • Асбест в процессе нагревания выделяет вредные вещества.

Дымоходы из стеклокерамики

Наиболее подходящим для дымоотводов является стеклокерамика, потому что данный материал устойчив к химическому воздействию, высоким температурам, не подвержен коррозии, поверхность трубы не позволяет осаживаться на ней саже.

К недостаткам относится сложность установки и высокая цена.

Пластиковые дымоотводы

Можно использовать трубы из термостойкого пластика только в комбинации с кирпичными дымоходами с газовым отопительным прибором не превышающей 120-200 °C температуры.

Преимуществом материала является гладкость труб неподверженность коррозийному разрушению, простота установки и доступная цена.

Вермикулит и перлит для дымоходов

К числу современных материалов для дымоотвода можно отнести перлит и вермикулит. Их преимуществами являются небольшой вес, устойчивость к химическому воздействию, коррозии, высокой температуре, обладают влагостойкостью.

Трубы для дымохода из нержавеющей стали

Одним из самых популярных материалов для дымохода является нержавеющая сталь, она обладает жароустойчивостью (500-700 °C), высокой устойчивостью к коррозии, универсальна, имеет небольшой вес и гладкую поверхность, проста при монтаже. Длительность эксплуатации не менее 15 лет.

Трубы из нержавейки бывают:

  • Одностенные
  • И сэндвичи.

Первый вариант применяется ограничено из-за толщины стенок. А вот сэндвич отлично подходят для системы отопления.

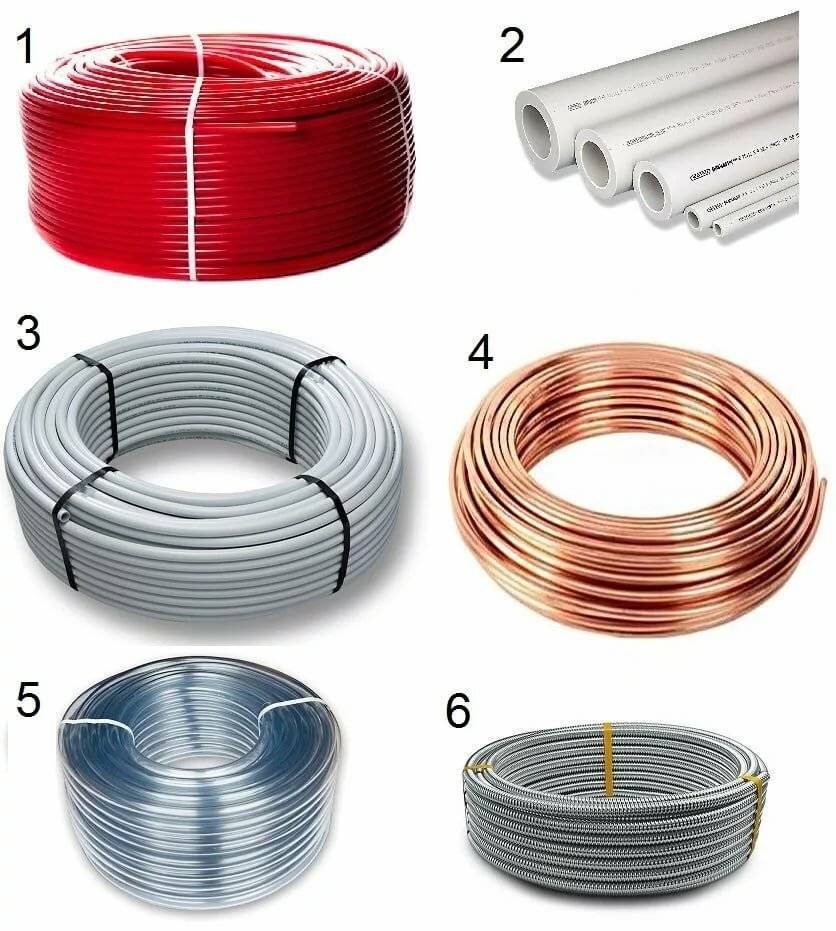

Существуют разные типы труб для системы теплого пола. Все разновидности имеют свои преимущества и нюансы эксплуатации

Поэтому перед выбором важно изучить все аспекты

Медные трубы

Медь является идеальным материалом для отопительных систем, поскольку обладает высокой прочностью и пластичностью, которой будет вполне достаточно для изгиба линий системы при укладке нескольких контуров. Также медь имеет довольно внушительную отдачу тепла и практически не подвержена поражению ржавчиной. Однако на практике такие трубы используются лишь в редких случаях, поскольку являются очень дорогими, а для работы с ними требуется наличие специального инструментария.

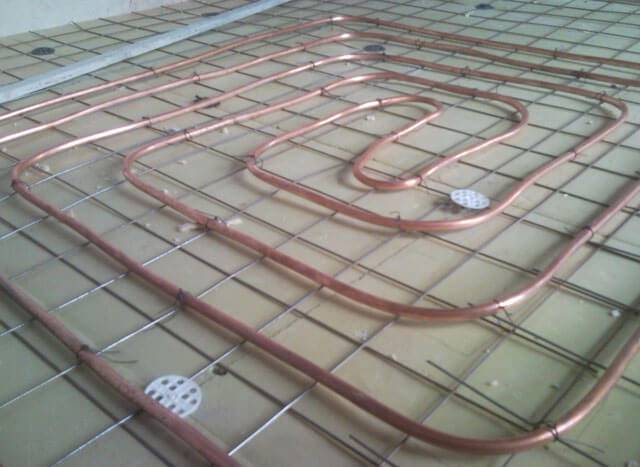

Теплый пол из медных труб

Полипропиленовые трубы

Полипропилен характеризуется невысокой плотностью и эластичностью, поэтому трубы из данного материала производятся с большой толщиной стенки при таком же диаметре. Такой фактор отражается на всех характеристиках труб, поэтому они становятся менее пригодными для укладки теплого пола.

Но существуют термически устойчивые разновидности, а также трубы, армированные специальными материалами и оснащенные антикислородным слоем. Вот такие модификации можно успешно применить для создания контуров теплого пола. В любом случае данная продукция пользуется спросом у российского потребителя.

Теплый пол из полипропиленовых труб своими руками

Металлопластиковые трубы

Трубы из металлопластиковых составов весьма часто присутствуют в отопительных системах, в том числе и для организации теплого пола. Стенка металлопластиковой трубы включает три слоя – внутри обычно находится полиэтилен, за ним следует слой металла – из фольги. Второй слой может иметь разную толщину алюминия, все зависит от марки и изготовителя. А третий слой – внешний, является полимерным, именно он защищает изделие от возможных химических и физических факторов.

Благодаря рассмотренной конструкции, трубы не подвергаются коррозии, внутри являются абсолютно гладкими, что предупреждает в дальнейшем скопление взвесей и осадков. Следовательно, в системе будет уменьшено сопротивление воды. Благодаря слою фольги, повышается гибкость изделий, что дает возможность существенно уменьшить удлинение труб, появляющееся при нагреве теплового носителя. В этом случае обеспечивается весьма высокая теплопроводность системы.

Металлопластиковые трубы

Гофрированные трубы из нержавеющей стали

Трубы гофрированного типа, состоящие из нержавейки, обладают высоким качеством и надежностью. Для таких изделий характерна прочность и отличная гибкость, что обеспечивается гофрированием деталей. Они удобны в монтаже. В процессе эксплуатации на поверхностях не возникает ржавчина.

Еще один плюс – большой выбор соединений и трубопроводной арматуры, что дает возможность создавать системы повышенной прочности и безупречной герметичности. Единственный недостаток – это высокая стоимость нержавейки, поэтому такие трубы применяются достаточно редко.

Гофрированная нержавеющая труба для теплого пола

Трубы из полиэтилена с высокой термостойкостью PE-RT

Пластиковые трубы с высокой термической устойчивостью считаются сравнительно новым материалом. В их составе главным элементом считается октен. Они отличаются многократно увеличенной стойкостью к высоким температурным режимам теплового носителя, но данный материал не устойчив к долговременному влиянию давления и слишком сильному нагреву.

Также нужно отметить низкую стойкость к кислотам, поэтому такие трубы будут уязвимы перед агрессивными химическими факторами. Тем не менее даже с учетом некоторых недостатков изделия PE-RT нередко применяются в напольном отоплении, поскольку имеют доступную стоимость.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Популярные статьи  Как сделать табурет своими руками из дерева: чертеж и пошаговая инструкция

Трубы из сшитого полиэтилена PEX

Здесь подразумевается новая разновидность пластиковых труб, в составе которых присутствуют удлиненные молекулы углеводорода, связанные друг с другом поперечным способом. В таком материале достигается высокая устойчивость к температурам. А сами трубы отличаются износостойкостью, выдерживают большие нагрузки – как тепловые, так и химические. К тому же материал считается электрически нейтральным и не подвергается коррозии.

За счет гладкости внутренней части труб сокращается до минимума гидравлическое сопротивление, даже на изгибах исключено появление зарастаний и скоплений грязи. А благодаря высокой эластичности можно сгибать трубы до нужного параметра без использования специальных приборов.

Труба из сшитого полиэтилена для теплого пола

Составление схемы

Какая лучше труба для теплого водяного пола?Расчет трубы для теплого водяного пола производится в соответствии со схемой укладки труб для водяного теплого пола.

Основных схем две:

  • змейка. Труба укладывается вдоль одной из стен последовательными рядами туда – обратно;

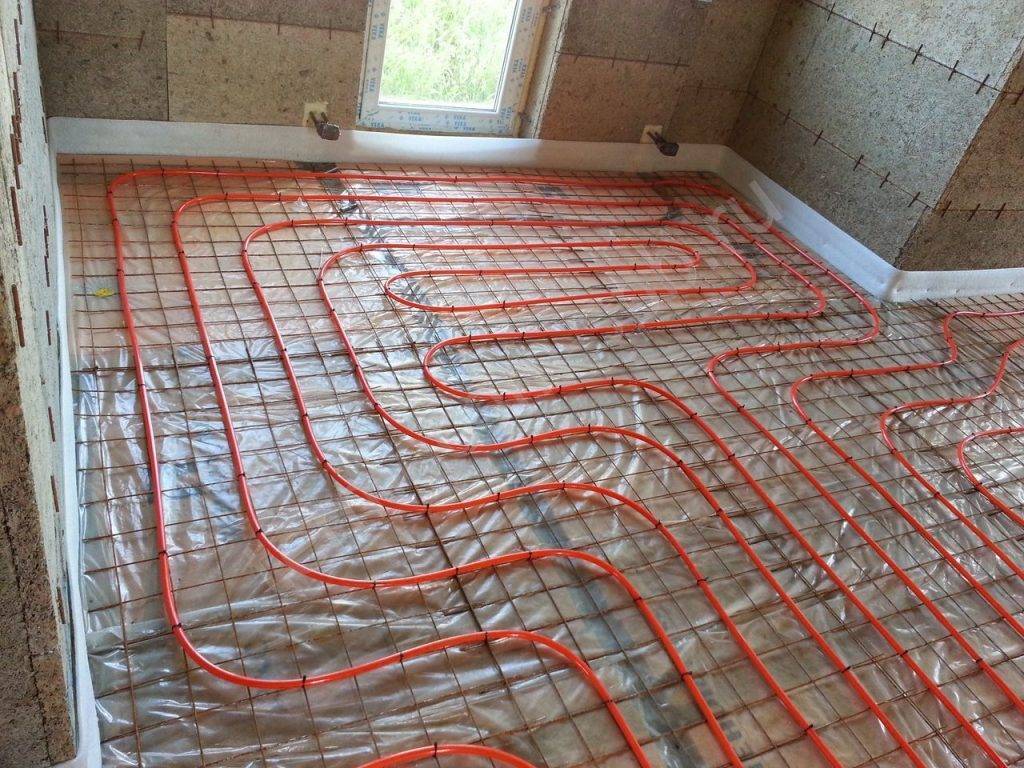

  • улитка (спираль). Трубу кладут по периметру комнаты, сначала на каждом витке смещаясь от наружной стены к центру помещения, затем обратно.

Другие схемы (двойная змейка, асимметричная спираль) – вариации двух основных.

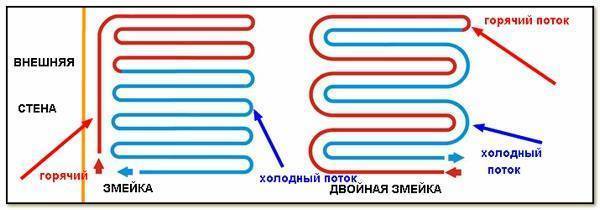

Схема укладки труб змейкой.

Какая лучше труба для теплого водяного пола?

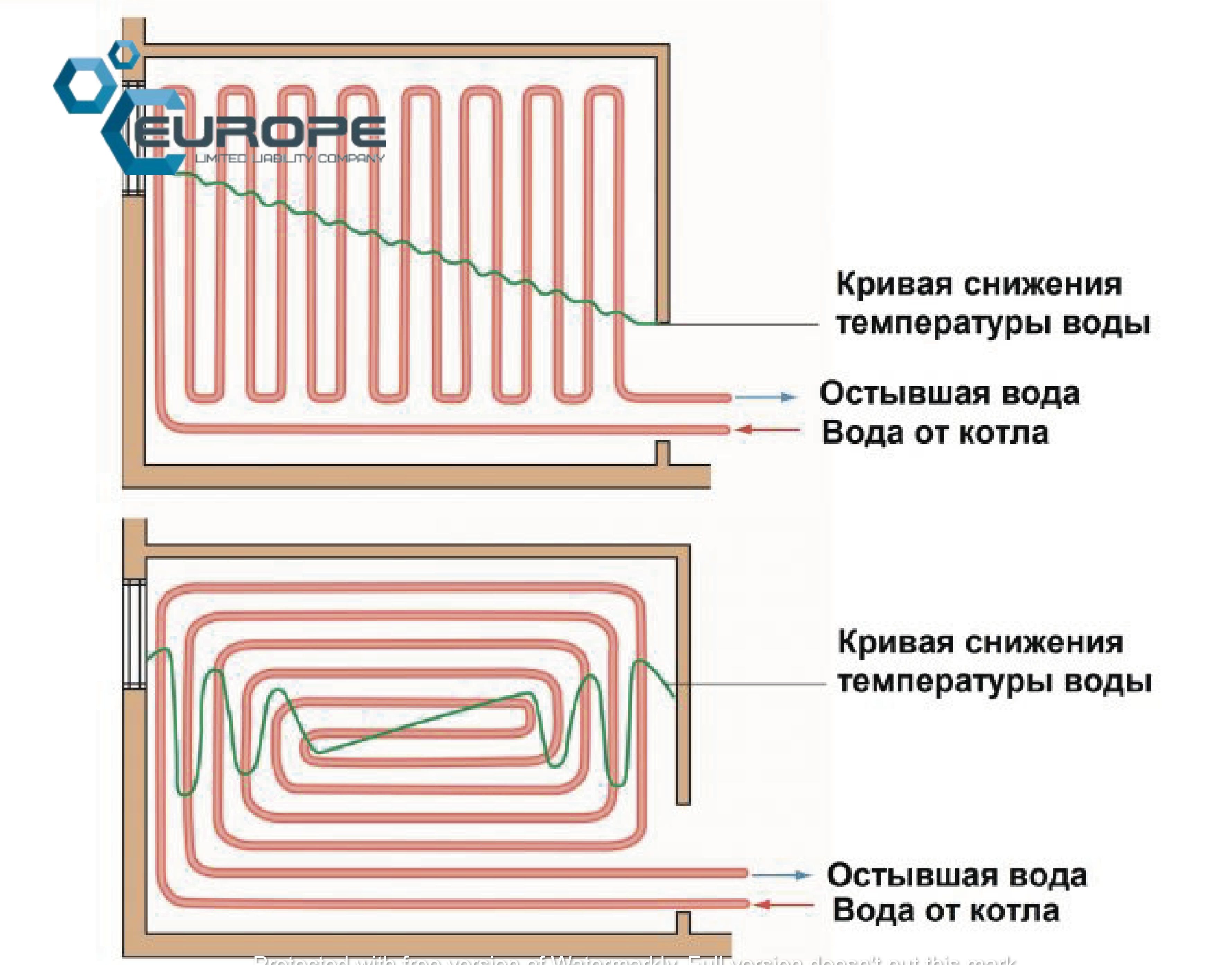

«Змейку» можно использовать, если неравномерный нагрев всего пола необязателен: по мере движения от стартовой стены к финишной теплоноситель будет остывать. Достоинство этой схемы – проще класть.

Спираль прогревает весь пол равномерно: витки теплой подающей трубы чередуются с прохладной обраткой.

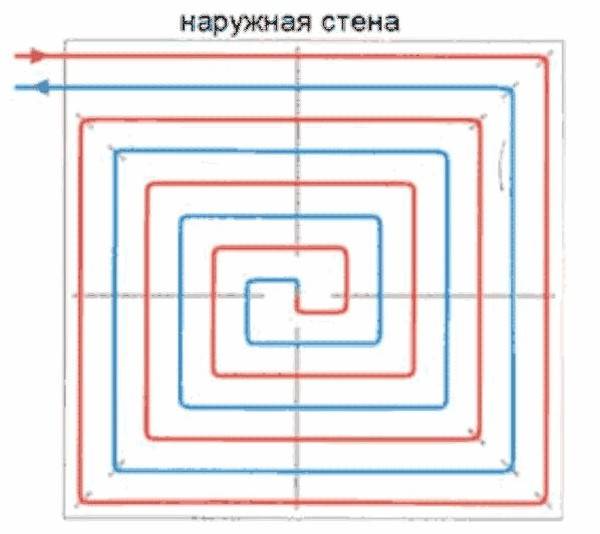

Схема укладки труб улиткой.

Какая лучше труба для теплого водяного пола?

Шаг укладки труб теплого пола зависит от требуемой теплоотдачи, от особенностей пола и сечения труб. Ограничительные цифры:

  • меньше 15 сантиметров между витками оставлять неэкономично и нецелесообразно, т.к. труба сечением 1,6 спокойно прогревает 15-сантиметровую полосу;
  • больше 40 сантиметров теплоэффективность пола будет низкая.

Шаг может варьироваться на разных участках помещения (возле наружных стен чаще, ближе к центру – реже).

Оптимальные значения величины шага:

  • при отопительной нагрузке 50 ватт на метр квадратный – 30 сантиметров;
  • 80 ватт – 15 сантиметров.

Расстояние до стен следует оставлять не меньше двадцати сантиметров.

По составленной схеме производится расчет длины трубы теплого водяного пола.

К полученной цифре следует добавить:

  • отрезки труб, необходимые для подключения к коллектору;
  • 10% на закругления.

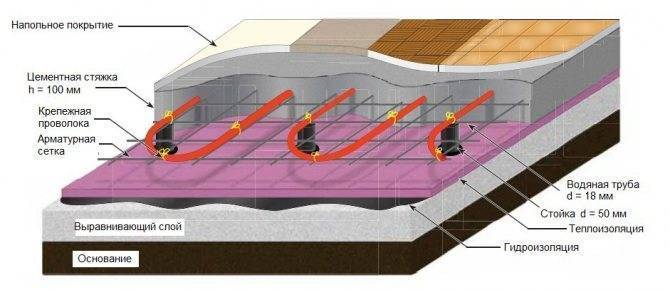

  Устройство пирога теплого водяного пола

Возможно Вы ищете информацию по теме маты для теплого водяного пола?

А возможно Вас интересует как сделать расчет количества винтовых свай для фундамента?

Расчет количество труб для теплого пола

Сколько труб понадобится для «теплого пола»? Конкретно сказать очень сложно. Все находится в зависимости от шага укладки контуров, задач, которые возлагаются на систему подогрева полов, и характеристик конкретного помещения.

Чтобы дать ответ на этот вопрос, понадобится сделать теплотехнические расчеты для каждого помещения. Фактически, требуется высчитать потери тепла здания, которые должны быть возмещены подобный системой отопления. При любых обстоятельствах, «теплый пол» будет иметь смысл только при условии, что предприняты меры по теплоизоляции жилья.

Опытным путем доказано, что если теплопотери составляют более 80÷100 Вт/м², то устройство подобного способа обогрева жилища обратятся в совершенно не оправданную потерю денег и сил

Нужно брать во внимание и то, будет ли «тёплый пол» главным поставщиком термический энергии, или же он будет использоваться для повышения комфортных условий в отдельных помещениях

Как правило, шаг укладки находится в диапазоне от 100 до 300 мм. Уменьшать его нецелесообразно, а часто – просто невозможно, поскольку это не позволит допустимый радиус изгиба трубы. При слишком большом шаге укладки тепло будет распределяться неравномерно, и возникнет «эффект зебры» — явно ощутимые полосы с разным уровнем нагрева поверхности пола. В зонах, которым нужен повышенный нагрев, укладка контура может локально уплотняться, а на участках допустимо разрежение шага, но все равно – в указанных пределах.

Теплотехнические расчеты, с учетом всех особенностей помещений – достаточно сложная процедура, требующая определенных знаний. Однако можно воспользоваться следующей формулой примерного расчета:

Чтобы облегчить задачу, можно использовать удобный онлайн Калькулятор для расчета мощности и длины теплого пола.

Сколько трубы потребуется для теплого пола

Чтобы рассчитать объем материала, определяют необходимую мощность обогрева конкретных площадей, подходящую схему монтажа, шаг укладки. Для расчета берется за основу устоявшийся показатель: на 1 м2 помещается 5 м труб. Нужное количество погонных метров вычисляется по формуле:

Здесь: S – площадь покрытия; N – шаг укладки; 1,1 – запас на отходы.

Сюда же прибавляют длину подключения к коллектору.

Так, для комнаты 12 кв. м при шаге укладки 0,15 м и длиной от пола до коллектора 3 м, получим:

12:0,15×1,1 +(3×2) = 94 м.

Калькулятор расчета

На сайтах производителей, в учебных видеороликах можно воспользоваться программами онлайн калькуляторов. Достаточно ввести исходные данные – площадь помещения, шаг укладки, желаемую температуру в помещении, тип стяжки, утеплителя, вид и типоразмеры труб – и программа выдаст расчетную мощность теплового потока в ватах с одного квадратного метра. Изменяя шаг укладки, виды труб можно определить оптимальную величину теплового потока.

Уже исходя от рассчитанной теплоотдачи, высчитывают количество необходимого материала. Как правило, при шаге 200 мм на один квадратный метр укладывается 5 метров трубы.

Трубы металлопластиковые

По популярности использования металлопластиковая труба для теплого пола нисколько не уступает полимерным изделиям.

Данная продукция для обустройства отопительных водяных контуров имеет такие характеристики:

  • сохраняет структуру даже при значительном нагреве теплоносителя;
  • имеет способность выдерживать повышенные нагрузки;
  • гарантирует продолжительную эксплуатацию.

Все производители металлопластиковых изделий выпускают металлопластиковые трубы, состоящие из 5 слоев, при этом три из них выполняют функцию основных, а два являются связующими (клеевыми).

Какая лучше труба для теплого водяного пола?

Металлопластиковая трубка для теплого пола имеет следующую структуру:

  1. Первый (внутренний) слой должен обеспечивать эксплуатационные параметры изделия относительно температуры и давления, его изготавливают экструзивным методом из сшитого полиэтилена.
  2. Следующий (второй) слой представляет собой клеящее вещество, которое надежно соединяет внутреннюю часть с расположенной далее алюминиевой прослойкой.
  3. Третий газонепроницаемый слой – это фольга из алюминия, свариваемая по всей длине трубы одним из двух способов – встык или внахлест. Толщина алюминиевой прослойки зависит от диаметра и типа изделия и может быть в диапазоне от 0,2 до 2,5 миллиметров.
  4. Четвертый слой наносят поверх фольги. Он состоит из клеящего вещества и скрепляет алюминиевую прослойку с наружной защитой труб.
  5. Пятый слой производят из обычного полиэтилена сшитого или имеющего высокие показатели плотности.

Какая лучше труба для теплого водяного пола?

Последний момент очень важен, поскольку в процессе монтажа металлопластиковый трубопровод подвергается многочисленным изгибам. При укладке контура трубы можно разместить в форме змеек или спиралей.

Расчет количества и шага укладки труб водяного теплого пола

После выбора материала необходимо подсчитать метраж труб. Для этого следует составить план монтажа. Более точно это получится на миллиметровке, на которую необходимо перенести план комнаты и расстановку основной мебели. Обогрев под мебелью не устанавливается.

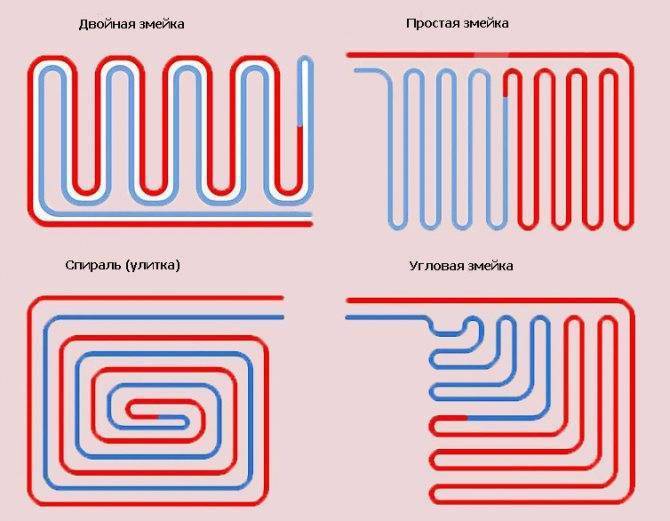

Способов укладки плит несколько:

  • укладка змейкой. Это самый простой способ монтажа. В нем есть главный недостаток. Теплоноситель поступает с одной стороны, постепенно перемещаясь по разводке, выходит с другой. Во время пути температура теплоносителя снижается. Обогрев пола будет неравномерным;
  • двойная змейка – укладываются одновременно 2 трубы;

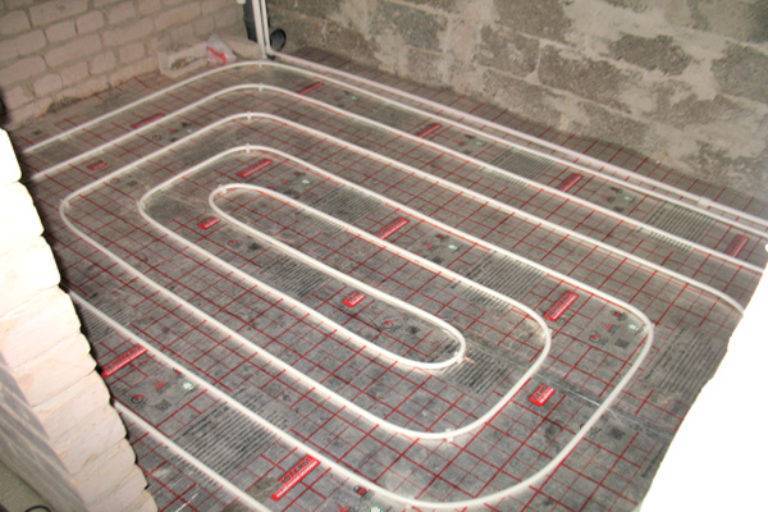

  • спираль или улитка. Укладка по такой схеме позволяет обогрев помещения производить равномерно.

Какая лучше труба для теплого водяного пола?Варианты укладки

В зависимости от способа укладки можно выбрать количество труб для теплого пола.

Шаг, см Диаметр, мм Температура теплоносителя, °С Количество трубы на 1 м² площади, пог. м Количество трубы на 20 м² площади, пог. м
10 16/20 32,5/31,5 10 200
15 35/33,5 6,7 134
20 37,5/36,5 5 100
25 40/38,5 4 80
30 43/41,5 3,4 68

При расчете количества необходимо придерживаться следующих правил:

  • расстояние от стен должно быть от 15 до 20 см;
  • для равномерного обогрева помещения расстояние между соседними отрезками трубной развязки должно быть менее 35 см.

Монтируем теплый пол

Устройство теплого пола начинается с составления проекта.

Рекомендуем ознакомиться: Как правильно рассчитать нагрузку на профильную трубу, используя таблицы

Кроме металлопластиковой трубы нужны следующие материалы:

  • Утеплитель и гидроизоляция. Потребуется подложка под стяжку для защиты от возможной протечки и сохранения тепла.
  • Сетка для укрепления стяжки.
  • Коллектор.
  • Крепежи.
  • Демпферная лента по периметру помещения. Она служит буфером между плавающим полом и стеной. На больших площадях ленту встраивают разделителем стяжки между отопительными контурами.
Популярные статьи  Как уложить самодельную тротуарную плитку на даче: пошаговая инструкция

Какая лучше труба для теплого водяного пола?

Перед закупкой металлопластиковой трубы следует рассчитать ее длину. Для чего на бумаге рисуем проект укладки с указанием размеров.

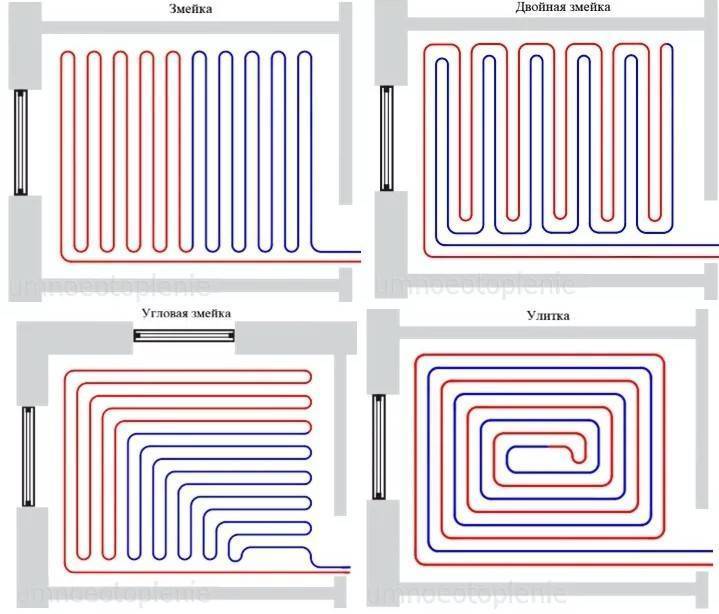

Существует несколько конфигураций укладки труб для теплого пола:

  • Спираль. Сложнее в монтаже, но приоритетнее в эффективности и равномерности обогрева комнаты. Горячая вода подается по центру и расходится к краям комнаты.
  • Змейка. Проще в укладке, но есть риск неравномерного обогрева пола.
  • Двойная змейка. Эффективна при укладке горячего контура вдоль «уличных» стен. Позволяет отсечь от комнаты потоки холодного воздуха, усиливает циркуляцию горячих потоков естественным образом.

Какая лучше труба для теплого водяного пола?

При составлении проекта прокладки отопительных коммуникаций учитываем:

  • «пустые» зоны под техникой или мебелью;
  • длину шага между соседними участками.

Оптимальным считается расстояние от 20 до 35 см, но все зависит от желаемой температуры, расположения комнаты, климата и диаметра труб. Считаем материал по рисунку и прибавляем от 10% к полученной длине для страховки.

Если теплый пол устраивают в большом помещении, то целесообразно взять металлопластиковую трубу большего диаметра, двадцатку. Ее можно будет уложить с большим расстоянием между витками. Такой прием сохранит высокую теплоотдачу при меньшей длине коммуникаций.

Инструкция по монтажу

Поверхность для монтажа отопительной системы должна быть выровнена по горизонту. Наличие перепада уровня пола станет причиной образования воздушных пробок в системе.

Рекомендуем ознакомиться: Как правильно подобрать размер пластиковых труб для различных трубопроводов?

Пошаговая инструкция укладки утепленного пола:

  • По периметру приклеить демпферную ленту. Ширина ее соответствует высоте плавающего пола.
  • На выровненную поверхность раскатать теплоизолирующий материал, укладываем встык. Если это фольгированный вспененный полиэтилен, то металлическим слоем в комнату.
  • На теплоизолятор расстелить влагоизолирующую полиэтиленовую пленку. В местах стыковки необходимо сделать нахлест в 20 см. Закрепить строительным скотчем.
  • Уложить монтажную сетку для стяжки.

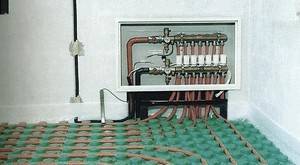

  • Смонтировать коллекторный шкаф. Подсоединить трубу.
  • Уложить металлопластиковые трубы и закрепить их. Крепления устанавливаются по 3 на каждом изгибе и через метр на прямых участках.
  • По завершении укладки коммуникаций, подсоединить к коллектору второй конец трубопровода.
  • На подаче необходим запорный вентиль, на обратке – клапан для сброса воздуха.
  • Опрессовка системы, когда подается давление теплоносителя в 1,5 раза больше планируемой нормы.
  • Залить стяжку.

Полноценную эксплуатацию системы подогрева можно начинать не ранее, чем через месяц. Это время необходимо для полного просыхания стяжки по всей толще.

Ключевые требования к материалу контуров «теплого пола»

Теплый пол из труб – это обогревательный контур, прокладываемый скрытым способом в массиве цементной или бетонной стяжки. Поэтому нужно свести к минимуму возникновение аварийных ситуаций, связанных с потерей целостности трубопровода и его разгерметизации во время технологических температурных перепадов и эксплуатации при высоком давлении.

Основные критерии подбора материла, позволяющие узнать какую трубу лучше использовать для теплого пола:

  • Надежная тепловая изоляция и герметичность.
  • Высокий показатель эластичности материала и устойчивость к изгибающим усилиям.
  • Диаметр поперечного сечения от 16 до 18 мм.
  • Оптимальный коэффициент линейного расширения не должен превышать 0,25 мм/Мк, теплопроводности – 0,43 Вт/Мк.
  • Гладкость внутренних стенок.

Важно: Отремонтировать или частично заменить элемент скрытого трубопровода теплого пола довольно трудно, поэтому при выборе материала и комплектующих изделий следует отдать предпочтение продукции известных производителей, известных своим гарантированным качеством и отсутствием жалоб у покупателей.

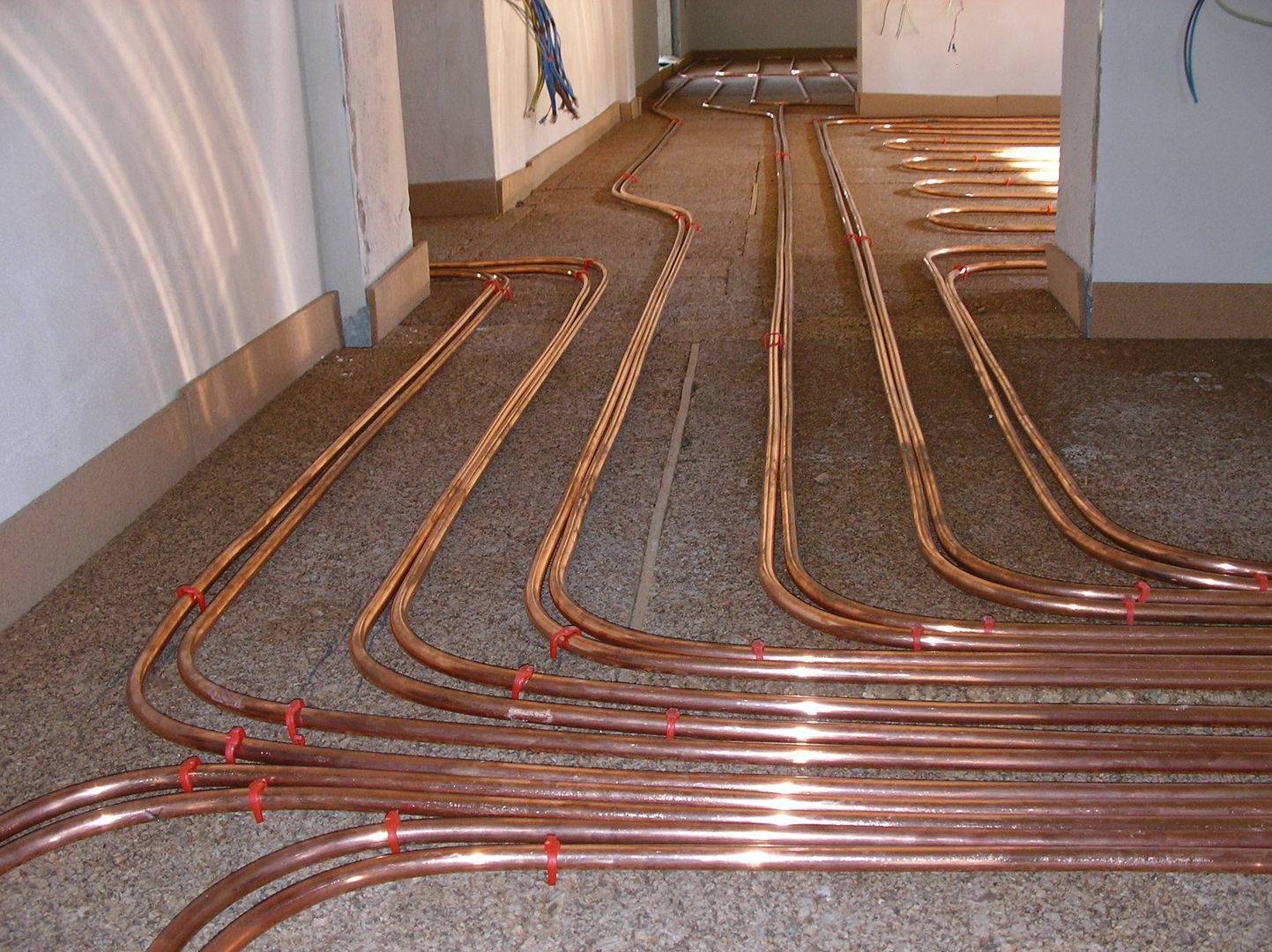

Особенности труб из меди

Исследуя вопрос, какие трубы нужны для теплого водяного пола, обязательно нужно рассмотреть вариант с медной продукцией, обладающей всеми необходимыми для этих целей характеристиками.

Прежде всего речь идет о таких свойствах:

Какая лучше труба для теплого водяного пола?

Не лишены медные трубы и отдельных недостатков:

  • Установить такую системе довольно непросто. Монтаж теплых полов из металлических труб предусматривает соблюдение специальной технологии, и реализуется при помощи особого оборудования.
  • Дороговизна. Это самый дорогой материал для организации теплых полов. Это объясняет, почему медные трубы так редко используются для этих целей. Однако, если ограничения в финансах нет, то выбирая, из каких труб лучше делать теплый пол, вы можете остановить свой выбор именно на них.

Виды

Согласно СНиПам и инструкциям производителей, трубы теплого пола должны укладываться без сварных швов и фитинговых соединений в бетоне. Любая подобная состыковка – это потенциальная точка порыва и протечки воды. Стяжка после этого придет в негодность. А ремонт ее не просто сложен, но сильно проблематичен.

В итоге для теплых полов подходят только трубы:

  • медные;
  • из гофрированной нержавейки;
  • из сшитого полиэтилена (PEX);
  • металлопластиковые (PEX-AL-PEX).

Металлические

Из металлических труб использовать в теплых полах разрешается лишь два варианта – медные и гофры из нержавеющей стали. Применять стальные аналоги (даже в виде нержавейки) нельзя. Они слишком подвержены коррозии и соединяются сваркой, что недопустимо для рассматриваемых систем обогрева.

Стальные трубы служат 10-15 лет

Медь по всем показателям является самым лучшим выбором для устройства водяных ТП. Единственный и существенный ее недостаток – высокая стоимость за метр. Гофра из нержавейки дешевле медного изделия в 2–3 раза, но не столь долговечна и не отличается в силу своей конструкции гладкостью внутри.

Медные трубы обладают лучшей теплопроводимостью

Полимерные

Из пластиковых труб для напольных систем подходит только сшитый полиэтилен (PEX) и металлопластик (PEX-AL-PEX). Обычные полиэтиленовые изделия (PE), а также их поливинилхлоридные (PVC) и полипропиленовые (PP) аналоги брать нельзя. Они либо плохо гнутся, либо не рассчитаны на высокие температуры, либо сильно расширяются при нагреве.

Сшитый полиэтилен отличается пластичностью, устойчивостью к перепадам давления, а также высокой прочностью на разрыв и сжатие. Трубы из него спокойно переносят нагрев до +90–95 0С. При нагреве они достаточно сильно расширяются, но в стяжке это не столь страшно. Теплые полы из таких трубных изделий служат по 40–50 лет.

Полимерные трубы служат примерно 40-50 лет

Металлопластик

Металлопластиковый аналог состоит двух слоев PEX, между которых заложена прослойка из алюминия. Этот вид труб менее подвержен расширению, обладая при этом всеми достоинствами сшитого полиэтилена. Именно данный вариант чаще всего используют при устройстве теплых водяных полов.

Продаются трубы металлопластиковые и из сшитого полиэтилена в бухтах с метражом до 200 м. Они легко гнутся при укладке на утеплителе и просты в монтаже. Теплые полы с их помощью самостоятельно в комнатах на 15–20 м2 можно собрать за день. Потом еще масса времени уйдет на застывание стяжки, но сам трубопровод и смесительно-коллекторный узел собираются в этом случае в кратчайшие сроки.

Трубы из металлопластика очень просто монтировать

Металлические

Стоит сразу отбросить мысль об использовании металлических труб. Не говоря уже о высокой стоимости «железа», есть и еще ряд серьезных аргументов против его использования для монтажа «теплого» пола. Обозначим их кратко, так как пространных пояснений здесь и не требуется.

Во-первых, подверженность коррозии.

Во-вторых, некоторая шероховатость внутренних стенок. Такие дефекты хоть и микроскопические, но и этого вполне достаточно для образования различных наслоений, которые постепенно уменьшают значение такого параметра, как Ду.

В-третьих, большой вес (с учетом протяженности линии в полу). Если межэтажное перекрытие не из плит ж/б (а в частных домах это не редкость), то фактор весьма существенный.

В-четвертых, трудность работы с материалом. Обрезать, подогнать  по размеру, изогнуть, нарезать резьбу – для этого потребуются специальные приспособления. Плюс к этому – ненадежность соединений. Даже лента ФУМ долго не прослужит, особенно если в систему закачивается не вода, а этиленгликоль или антифриз (а эти жидкости довольно часто используются в контурах автономных систем отопления).

В-пятых, «заливка» изделий из черных металлов бетонным раствором резко сокращает срок эксплуатации системы. По этой причине СНиП запрещают использовать такие трубы там, где предполагается их непосредственный контакт с искусственным камнем на значительной протяженности. Поэтому лучше не рисковать.

Популярные статьи  Стол своими руками: делаем деревянный и складной варианты, изучив чертежи и пошаговые инструкции

Что нужно учитывать при выборе и монтаже металлопластиковых труб для теплого пола

Теплый пол своими руками

12.12.2018

Расположенная под напольным покрытием система обогрева становится все популярнее. Металлопластиковые трубы для теплого пола пользуются спросом у владельцев недвижимости, решивших модернизировать отопление жилья.

Металлопластиковые трубы для теплого пола

Качества используемых в отоплении пола труб из металлопластика позволяют эксплуатировать их в течение долгих лет. Преимущества трубопроводов этого типа заключаются в следующем:

  1. Доступная цена.
  2. Легкость и гибкость. Эти параметры упрощают транспортировку и монтаж трубопровода. Основание для отопительной системы из металлопластика может быть более легким. При ее укладке вручную трубы можно гнуть с небольшим радиусом изгиба. Металлизированный трубопровод держит заданную форму и не нуждается в усиленном креплении.
  3. Прочность и стабильность. Подобные характеристики присущи современному покрытию из полиэтилена, выдерживающему высокотемпературное воздействие. Алюминий усиливает конструкцию. Благодаря этому труба обладает малым коэффициентом теплового расширения, т.е. ее деформация при температурных изменениях минимальна. Многослойность позволяет выдерживать высокое давление.
  4. Высокий коэффициент теплоотдачи.
  5. Долговечность материала. Показатель обеспечен антикоррозийными свойствами внутреннего и внешнего слоев, термостойкостью клеящего состава, прочностью и инертностью алюминиевой трубки. Гладкая внутренняя поверхность трубопровода препятствует зарастанию стенок, поэтому просвет трубы не уменьшается в течение долгого времени. Срок службы металлопластика составляет не менее 50 лет.
  6. Отсутствие кислородопроницаемости. В композитных трубах из пластика и алюминия отсутствует диффузия кислорода, поэтому теплоноситель при повышении температуры не насыщается газом, который, вызывая кавитацию, разрушает металлические элементы отопительной системы. Концентрация кислорода в текущем по трубопроводу из металлопластика теплоносителе не повышается и не вызывает увеличения его кислотности.

Расчет материала и схема

Покупая металлопластик для теплого пола, приобретают дополнительные материалы. Необходимо знать, какая лучше для теплого пола может быть тепло- и гидроизоляция. Для помещений на первом этаже лучше взять пенополистирольные маты, для уровней выше подойдет фольгированный пенополиэтилен. В санузлах следует устраивать многослойную гидроизоляцию из битумных обмазочных или рулонных материалов.

Выбор отопительного змеевика зависит от конфигурации комнаты, ее размера и расположения в здании. Система, уложенная спиралью, греет равномернее. При укладке по схеме «змейка» теплый участок трубопровода лучше располагать ближе к внешней стене помещения, окнам, выходу. В число необходимых материалов для устройства системы отопления входят:

  • фитинги;
  • клипсы и хомуты;
  • арматура;
  • маячки.

Их приобретают согласно расчетам расхода материалов, вытекающего из площади помещения, шага змеевика. В среднем расход трубопровода составляет 5 м на 1м² пола.

Сколько трубы потребуется для теплого пола

Более точный расчет для металлопластиковой трубы в теплый пол производят по формуле: L=S/N x 1,1. Литеры обозначают следующее:

  • L — длина линии обогрева;
  • S — площадь комнаты;
  • N — шаг змеевика.

К результату добавляют длину трубопровода до арматуры.

Чем гнуть металлопластиковые трубы

В системе теплого трубопровода нельзя использовать перегнутую трубку. При большом расстоянии между участками змеевика ее можно согнуть руками. Для неширокого шага следует воспользоваться трубогибом или пружинным кондуктором, который не позволит оболочкам трубки деформироваться.

Что нужно учитывать при выборе и монтаже металлопластиковых труб для теплого пола Ссылка на основную публикацию

Трубы для водяного пола: выбор конструкционных материалов

Выбор «трубного» материала определяется условиями эксплуатации арматуры.

В системе отопления теплый пол трубчатый нагревательный контур работает в следующих условиях:

  • Давление – до 4-6 атмосфер.
  • Температура – 40-55 градусов Цельсия.
  • Окружающая среда – неармированный бетон сортов М150 или М200.
  • Эксплуатационная нагрузка – 150 килограмм/ метр квадратный.

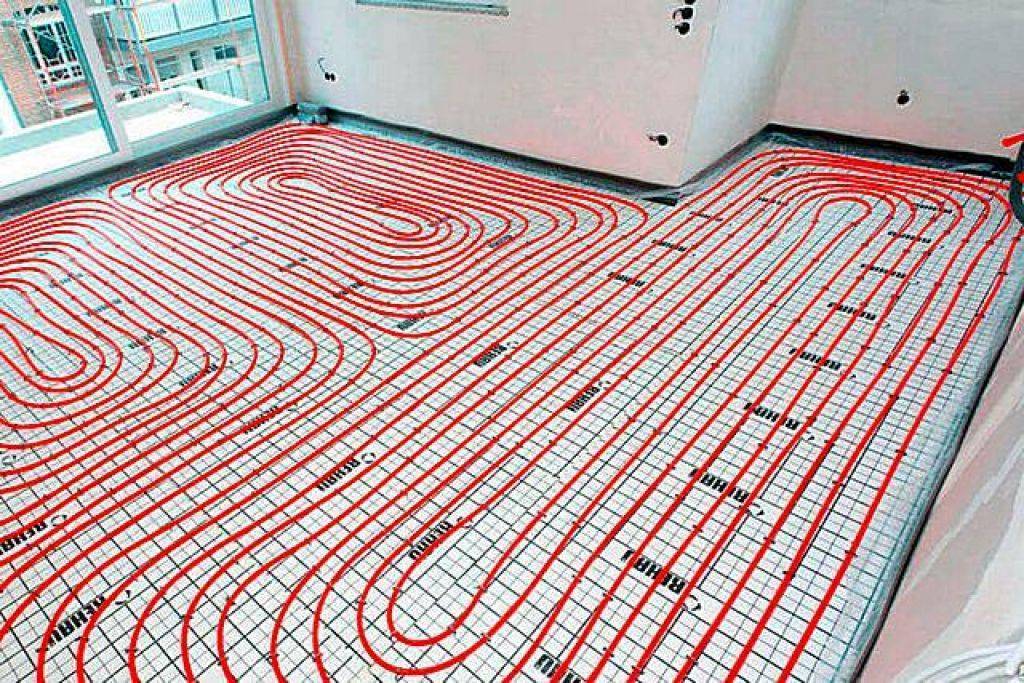

Технология обустройства нагревательного контура теплого пола

Эти условия нельзя назвать суровыми. Подобное давление и температуру может выдержать любая сантехническая труба. Но в процессе обустройства нагревательного контура трубу заливают жидким бетоном. А в процессе эксплуатации по трубам течет вода. Следовательно, «трубный» материал должен уметь сопротивляться и внутренней, и внешней коррозии.

Кроме того, технология обустройства нагревательного контура теплого пола предполагает укладку труб по спирали, с относительно небольшим радиусом. Следовательно, труба должна быть гибкой.

А еще на трубу действует внешняя нагрузка – около 150 кг/м2 – генерируемая весом мебели, бытовой техники и жильцов. Впрочем, эту нагрузку частично нивелирует сама бетонная стяжка. Поэтому к кольцевой жесткости труб особых требований попросту нет.

В итоге, исходя из условий эксплуатации, в качестве основы для нагревательного контура следует выбирать такие типы арматуры:

  • Трубы из сшитого полиэтилена – они переносят и высокие температуры, и риски коррозии. К тому же, они не вызывают затруднений в процессе монтажа – РЕ-Х трубу можно согнуть по любому радиусу. Но кольцевая жесткость таких труб далека от идеала.
  • Медные трубы – они переносят достаточно большие нагрузки, устойчивы к коррозии, но при укладке плохо гнутся и стоят очень дорого.
  • Металлопластиковые трубы – они устойчивы к нагрузкам до 50 атмосфер, выдерживают нагрев до 90 градусов Цельсия и абсолютно нечувствительны к коррозии. При монтаже их можно гнуть  руками, без дополнительного инструмента. А еще они очень дешевы.

То есть, оптимальным вариантом «трубного» материала, который пойдет на монтаж системы водяного теплого пола является либо сшитый полиэтилен (РЕ-Х), либо металлопластик (РЕ-Х – Al – РЕ).

Расход трубы на теплый пол: методика подсчета габаритов и метража

Нагревательный контур должен поднять температуру бетонной стяжки хотя бы до 24 градусов Цельсия. Для этого в трубу нужно закачать теплоноситель температурой около 40-55 °С и «разогнать» его до такой скорости, чтобы на выходе из нагревательного контура температура равнялась, как минимум 30 градусам Цельсия.

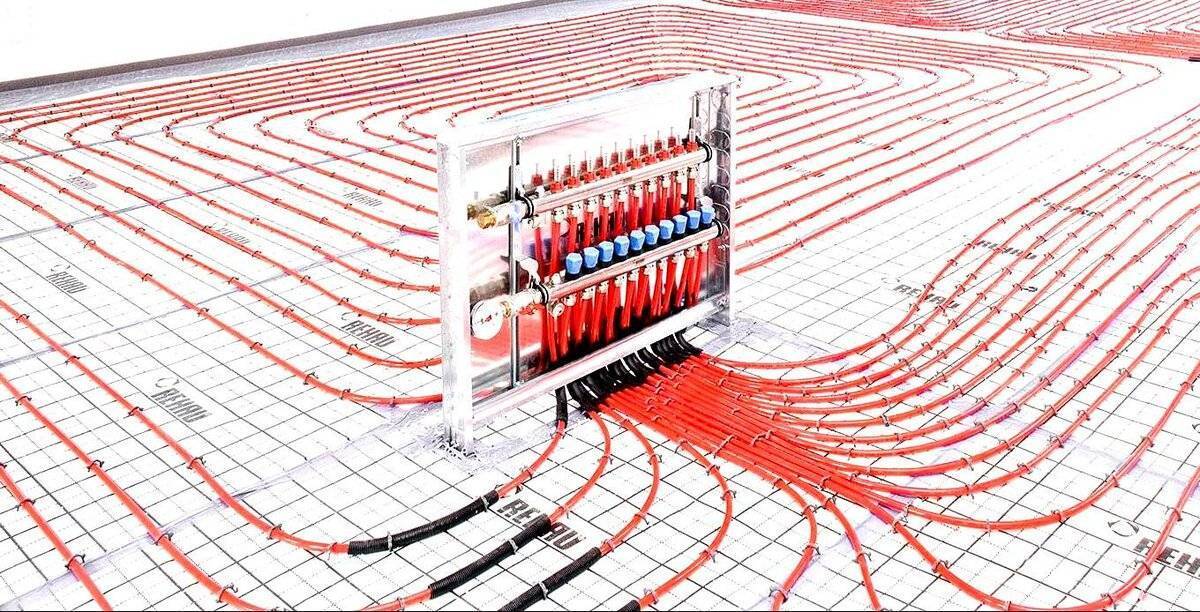

Трубы для теплого пола

Поэтому, исходя из того, что максимальное внутренне давления в нагревателе не может быть больше 6 атмосфер, пропускной диаметр трубы для водяного теплого пола не может быть менее 16 миллиметров. То есть, на контур нужно расходовать полиэтиленовую или металлопластиковую трубу типа DN16 или больших габаритов.

Впрочем, выбирая больший номинальный диаметр нужно помнить, что от его значения зависит толщина стяжки. И если для 16-миллиметровой трубы достаточно 6-10 сантиметров, то арматуру с большими габаритами придется заливать в 15, а то и 20-сантиметровой стяжкой.

Определившись с диаметром можно переходить к метражу трубы. Уточним сразу, с учетом минимальной температуры теплоносителя в обратке и максимального давления в системе общий метраж контура не может превышать 120 метров.

Ну а точный метраж арматуры можно вычислить либо на «калькуляторе теплого пола» — особой программе, которая подсчитает метраж по габаритам опаливаемой зоны, либо по графической методике.

Причем графический расчет трубы водяного теплого пола предполагает построение в границах утепляемой зоны эскиза нагревательного контура, укладываемого «улиткой» (двойная спираль от центра к краю), «змейкой» (подъем и зигзагообразный спуск) или «двойной змейкой» (зигзагообразный подъем и такой же спуск).

Причем построение эскиза осуществляется либо на миллиметровке, либо натурным способом – прямо на полу. Шаг трубы водяного теплого пола (расстояние между двумя соседними «петлями» в контуре) при этом равен 10-15 сантиметрам. Этот параметр определяется исходя из теплостойкости основы стяжки – бетона, который должен прогреваться равномерно, на всю глубину и площадь.

При большем  шаге (более 15 сантиметров) в бетоне возникнут «зоны холода» увеличивающие риск коробления стяжки  вследствие температурных деформаций. А при меньшем шаге (менее 10 сантиметров) пол прогреется выше 27 градусов, что скажется на комфорте использования. К тому же, температуру пола выше 27 °С выдержит лишь кафельная плитка, а ламинат или линолеум придется исключить из перечня вероятных облицовочных покрытий.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
