Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Содержание

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

  1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
  2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
  3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м² Диаметр жёлоба, мм Диаметр трубы, мм
до 30 90–100 75
30–50 100–120 87
50–125 120–150 100
больше 125 150–200 110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Популярные статьи  Выбираем въездные ворота для загородного дома — пошаговый алгоритм от ГК «АЛЮТЕХ»

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши. Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку

Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них

Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку. Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них.

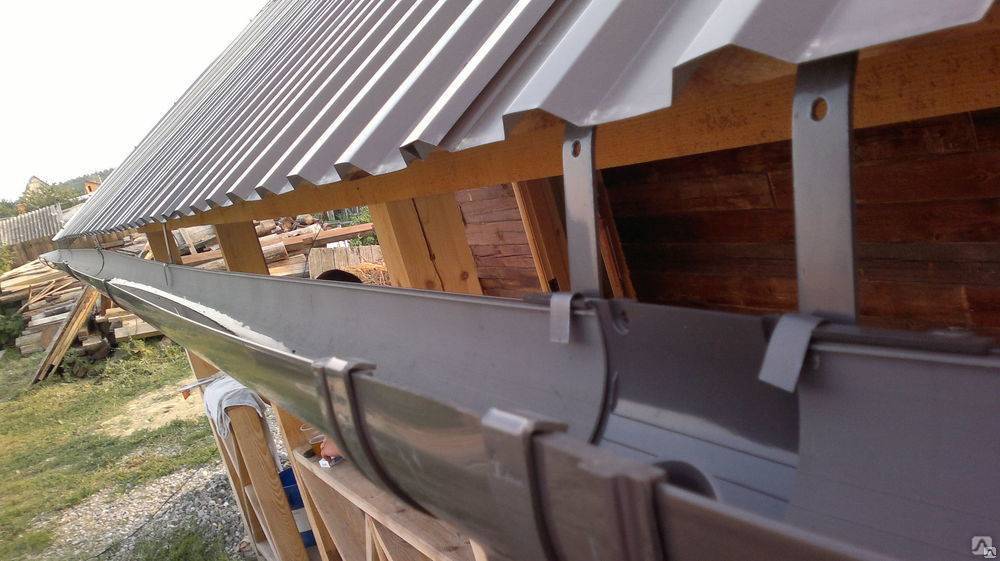

1. Закрепление на стропила с частичным демонтажом покрытия

В этом случае уложенное финишное покрытие частично демонтируется. Нужно снять крепежи второго ряда и полностью убрать листы первого. После этого к стропилам крепятся кронштейны под водостоки, и кровельный материал укладывается заново. В теории все просто, но на практике есть сложности.

На любом покрытии после демонтажа остаются отверстия от саморезов или гвоздей. Чаще всего их приходится закрывать заплатками, что портит вид крыши. Поэтому эту методику применяют достаточно редко и не со всеми материалами. Чаще всего ее используют для крыш с мягкой кровлей. Битумное полотно аккуратно отклеивают, отворачивают в сторону. Затем ставят на место крепежи-кронштейны, выкладывают полотно на место и приклеивают его битумной мастикой. Под твердую кровлю из металла заводят доски, которые не дадут листам промяться в процессе выкручивания саморезов. Подобные манипуляции проводят и с шифером, только в этом случае под шиферные плиты заводятся заранее выстроганные деревянные заготовки, повторяющие форму волны. Их заводят и закрепляют вместе с крюком-кронштейном.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

2. Установка на лобовую доску

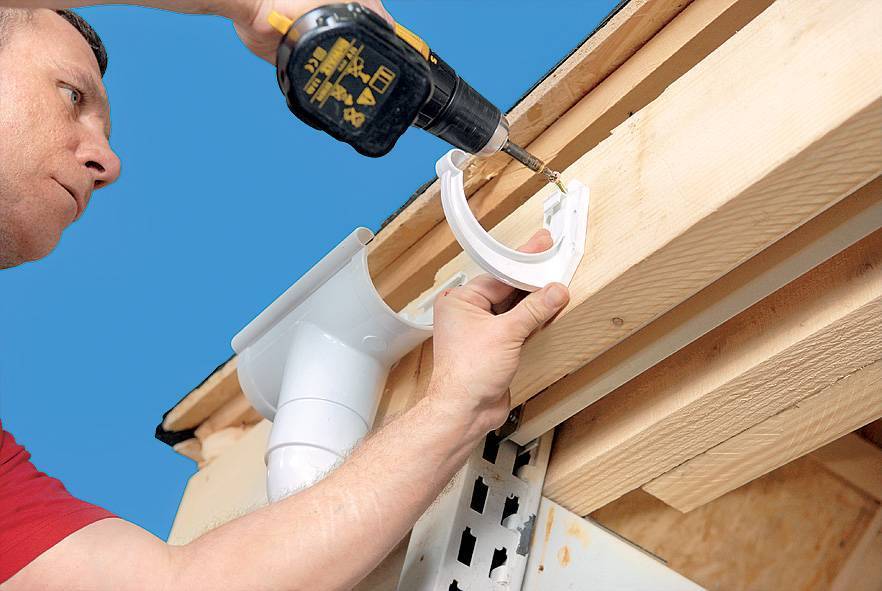

Самый простой метод. Кронштейны закрепляются на ветровой, она же лобовая, доске, которая установлена на торцах стропильных ног. В зависимости от ширины доски подбирается тип крепления-кронштейна. Это может быть крюк с длинным держателем, на котором располагается монтажная площадка. Такие элементы выбирают для широких досок. Для узких подойдет крючок с коротким держателем.

В продаже встречаются регулируемые крепежные детали, которые позволяют выставлять нужный угол наклона. Это опция очень нужна, если ветровая планка расположена под наклоном или надо закрепить водосток на одном из венцов сруба. Еще один удобный вариант — система из направляющих, в которых находятся держатели-крюки. Она проста и удобна в монтаже. Нужно только поставить направляющую, придать ей нужный уклон. Держатели плотно «сидят» в пазах, дополнительно закреплять их не нужно.

голоса

Рейтинг статьи

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

  • Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
  • Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Виды водостоков по используемому при изготовлении материалу

Если конфигурация водостоков мало отличается, то материалы используют разные.

Полимерные наборы элементов

Элементы системы изготавливают экструзионным способом из поливинилхлорида. Материал позволяет создавать пластиковые детали любой по сложности формы.

Минусы:

  • Устройство водостока отличается хрупкостью;
  • Прочность небольшая.

Пластиковые конструкции лидируют седи дешевых решений.

Металлические водостоки

Медь

Используется с древних времен

Стильные и надежные изделия из меди привлекают внимание и показывают вкус и достаток хозяина дома

Плюсы:

  • Стойкость к коррозийным процессам;
  • Надежность и прочность;
  • Защитное покрытие не требуется;
  • Внешняя привлекательность.

Минусы:

  • Дороговизна;
  • Большая масса.

Цинк-титан

Металл, защищенный сплавом цинка и титана, хорошо противостоит коррозии и легко окрашивается.

Минусы:

  • Стоимость;
  • При малейшем повреждении защита от коррозии уменьшается.

Наиболее надежны изделия, окрашенные сверху металлического покрытия, но они стоят дороже.

Оцинкованный металл

Наиболее доступный материал. Тонкий оцинкованный прокат легко обрабатывается. Поверхность защищается полимерном покрытием предохраняющем ее от атмосферных воздействий.

Плюсы:

  • Стоимость;
  • Прочность;
  • Разнообразие окраски;
  • Простота монтажа.

Минусы:

  • Короткий срок службы;
  • Окрашенная поверхность выцветает под лучами солнца.

Оцинкованный водосток имеет удачное соотношение стоимость/надежность.

Конструкции из любого материала нуждаются в установке на скатах кровли снегозадержателей.

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.

    Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

    По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

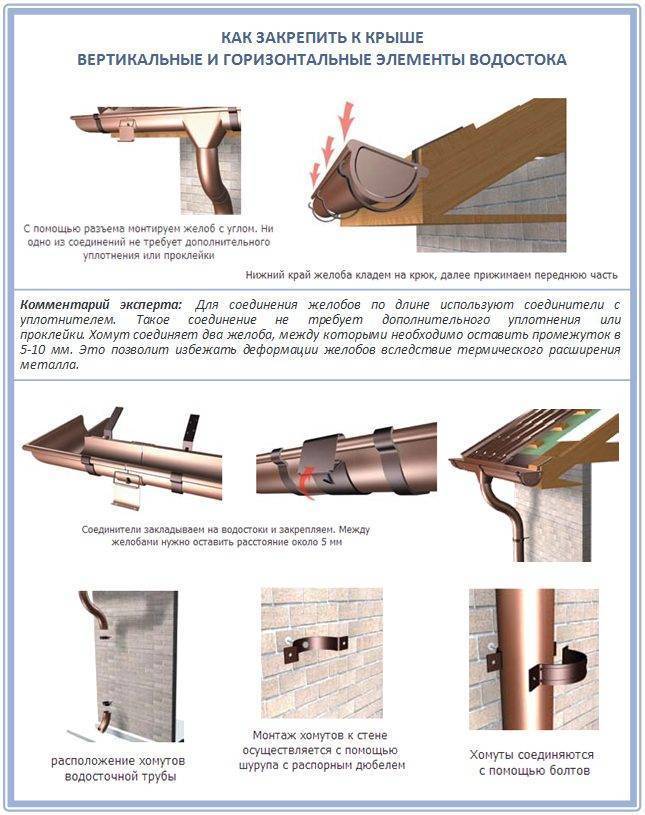

  2. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
  3. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.

    Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

    Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды . Это может быть:

  • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
  • Ливневая канализация для сбора и отвода воды с поверхности участка;
  • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
  • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).
Популярные статьи  Поделки из пластиковых бутылок своими руками - для сада, дачи, огорода, фото идеи, мастер-классы + советы

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

водоотводной лоток

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Самодельные водостоки

Изучая варианты, как поставить водосток на крышу небольшого домика, нельзя обойти вниманием самодельные системы. Для этих целей могут использоваться оцинкованные гипсокартонные профили без отверстий. Размеры их могут отличаться, поэтому выбор подходящего варианта сложностей не вызовет

Из профилей складывается коробочка, а для отрезания лишнего сгодятся ножницы по металлу

Размеры их могут отличаться, поэтому выбор подходящего варианта сложностей не вызовет. Из профилей складывается коробочка, а для отрезания лишнего сгодятся ножницы по металлу.

Чтобы изготовить и установить такой водосток, много времени не потребуется. Делается это при помощи монтажной оцинкованной ленты с отверстиями. Крепится она болтами, заклепками или саморезами. Сообщение необходимого уровня наклона достигается путем подгибания крепежей. Подобное самодельное устройство для отвода воды с крыши хоть и не обладает особенными декоративными качествами, но довольно прочное и эффективное.

Необходимые инструменты и ресурсы

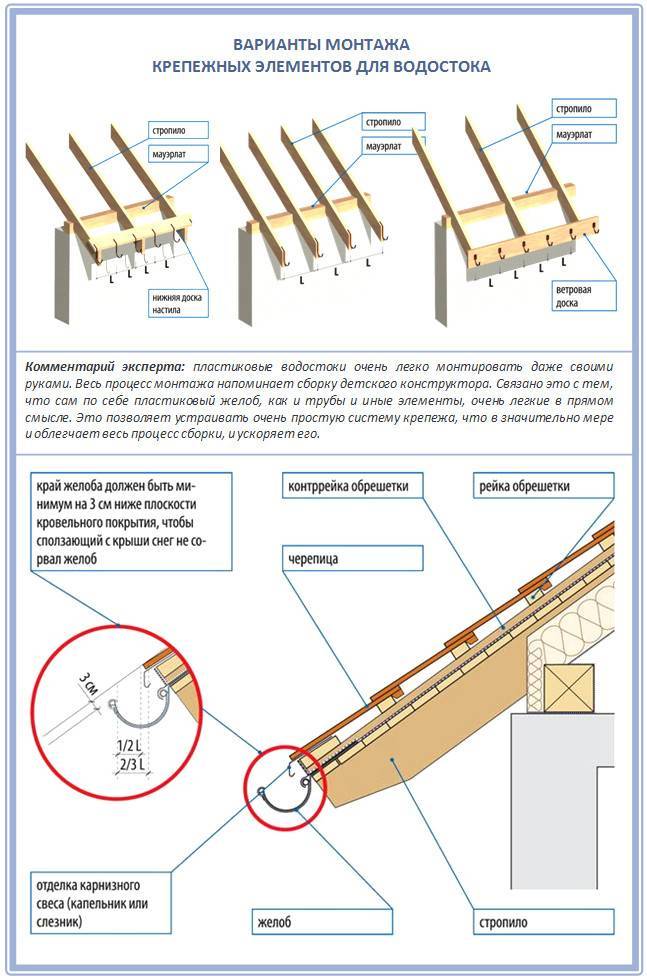

Существует несколько вариантов установки водостока после монтажа покрытия, что позволяет выбрать наиболее подходящий способ. Среди них выделяются пять видов расположения закреплённых несущих опор:

  • на фронтальной доске;
  • непосредственно на краю кровли;
  • на ориентированно-стружечной плите сплошной фанерной обрешётки;
  • на стропилах со стороны торцевой либо боковой стороны;
  • на нижней рейке обрешётки.

Для создания стока потребуются:

  • подмости;
  • электролобзик;
  • шлифмашинка;
  • натяжной шнур;
  • детали системы;
  • запас саморезов;
  • уровень и рулетка;
  • пилка по металлу;
  • шуруповёрт и отвёртка;
  • крепёжные кронштейны.

Установка кронштейнов

Существует несколько типов крюков, на которые вешают водосточные желоба — длинные и короткие. Причем и те, и другие могут быть нескольких типоразмеров. Например, у Ruukki есть короткий, экстра короткий, плюс три варианта коротких для разных углов уклона кровли и положения лобовой доски.

Кроме того большинство производителей предлагают дополнительные виды держателей:

  • Ruukki — короткий крюк регулируемый;
  • Aquasystem — универсальный крюк (у него размер короткого, но есть возможность применения в качестве длинного в комплекте с удлинителем);
  • Docke — регулируемое крепление для монтажа к стропилам или сплошному основанию кровли с использованием коротких пластиковых кронштейнов;
  • ТехноНиколь — удлинитель прямой или боковой, к которым крепят короткий кронштейн.

Кронштейны — это те же самые крюки для монтажа желобов, а терминология зависит от производителя системы.

Короткие крюки и кронштейны крепят на лобовую доску или торцы стропил после монтажа кровли. Длинные крюки крепят либо сверху на стропила, либо на крайнюю доску обрешетки ската до монтажа кровли.

Отличия между ними заключаются еще и в материалах:

  • короткие крюки бывают из металла (для металлических желобов) или из пластика (для водостока из ПВХ);
  • длинные крюки и кронштейны, а также удлинители и регулируемые крепления, изготавливают только из металла (чтобы их можно было сгибать для формирования уклона).

Монтаж на короткие кронштейны

  1. Определяют место установки последнего (конечного) крюка на лобовой доске карниза (около 10-15 см от угла или торца карниза кровли).

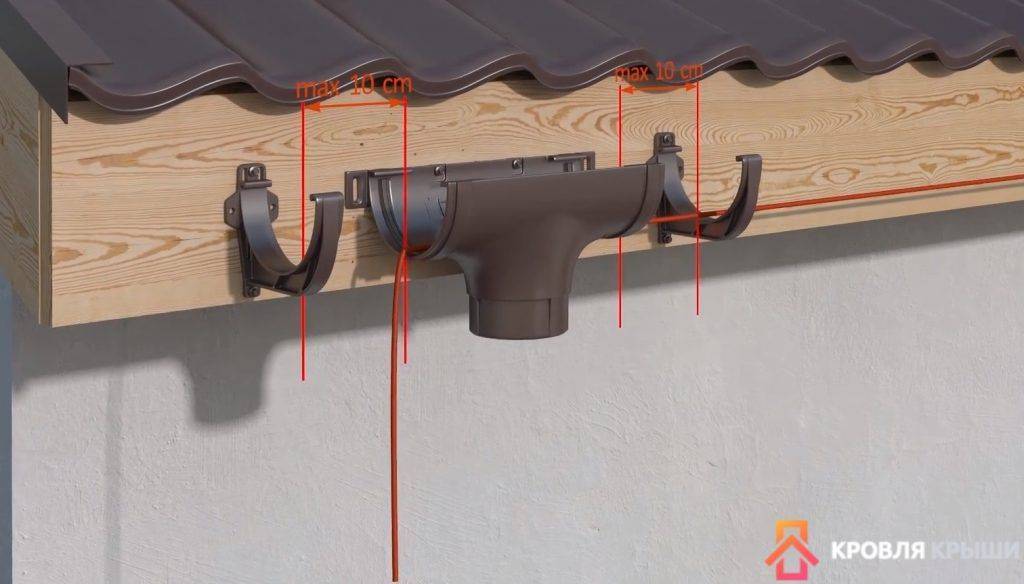

  2. Определяют место для установки воронки водостока или соединителя желоб-труба.
  3. Отступив вправо и влево от места установки воронки на 10-15 см, отмечают линии крепления этой пары крюков. Отметки делают с учетом, что от конечного крюка к воронке должен быть уклон, оговоренный изготовителем водостока. Стандартное понижение равно 3.5 мм на 1 погонный метр, но в зависимости от конструкции кровли его можно выбирать в диапазоне 2-5 мм.
  4. Крепят к лобовой доске конечные крюки и крюки воронки. По шпагату или лазерному уровню отбивают линию точек крепления. В соответствии с рекомендациями изготовителя по допустимому интервалу между креплениями, устанавливают остальные крюки.

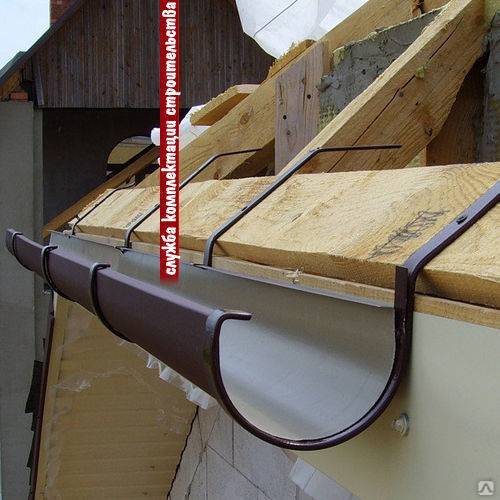

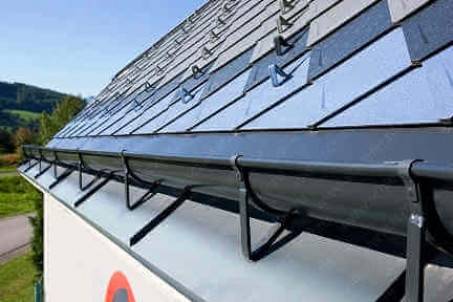

Монтаж длинных крюков

  1. Определяют места расположения воронки и концевых крюков.
  2. Выясняют количество крюков — в соответствии с шагом стропил или раскладки по сплошному основанию кровли. Маркируют крюки от угла ската до воронки или от центра ската до угла крыши (зависит от количества и расположения воронок по карнизу).
  3. Определяют точки загиба хвостовика крюка с учетом уклона (величины понижения на один погонный метр) и шага раскладки.
  4. Сгибают первый крюк на угол обратный углу уклона ската кровли (у вальмовых и многощипцовых крыш для каждого ската он другой). Прикладывают крюк к месту установки, и определяют правильность загиба. При необходимости корректируют на гибщике.
  5. Используя первый загнутый крюк как образец, гнут остальные на такой же угол по индивидуальной линии сгиба.
  6. Крепят крюки на место.

В качестве крепежа используют оцинкованные стальные шурупы по дереву 4.8х38 мм. Исключение — медные водостоки. Для них нужны либо саморезы из нержавеющей стали, либо омедненный крепеж.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Популярные статьи  Штукатурка стен без маяков своими руками: пошаговая инструкция по выравниванию

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Необходимые инструменты и ресурсы

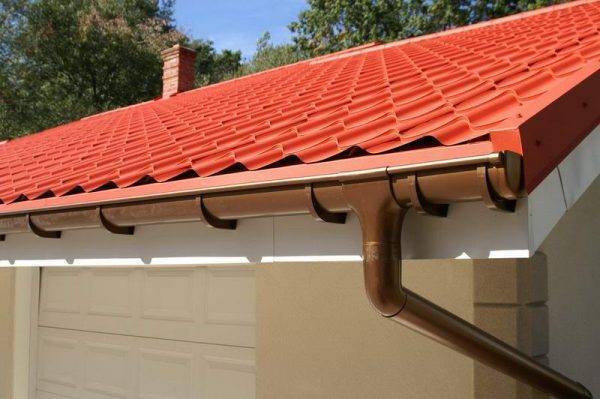

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Существует несколько вариантов установки водостока после монтажа покрытия, что позволяет выбрать наиболее подходящий способ. Среди них выделяются пять видов расположения закреплённых несущих опор:

  • на фронтальной доске;
  • непосредственно на краю кровли;
  • на ориентированно-стружечной плите сплошной фанерной обрешётки;
  • на стропилах со стороны торцевой либо боковой стороны;
  • на нижней рейке обрешётки.

Для создания стока потребуются:

  • подмости;
  • электролобзик;
  • шлифмашинка;
  • натяжной шнур;
  • детали системы;
  • запас саморезов;
  • уровень и рулетка;
  • пилка по металлу;
  • шуруповёрт и отвёртка;
  • крепёжные кронштейны.

Этап Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»:

  • Длинные — крепятся к обрешетке,
  • короткие – к лобовой доске.

Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.

И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю.

Разметка уклона желоба для длинных крюков

Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним.

На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки.

Разметка уклона желоба для коротких крюков

Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

  1. Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
  2. Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.

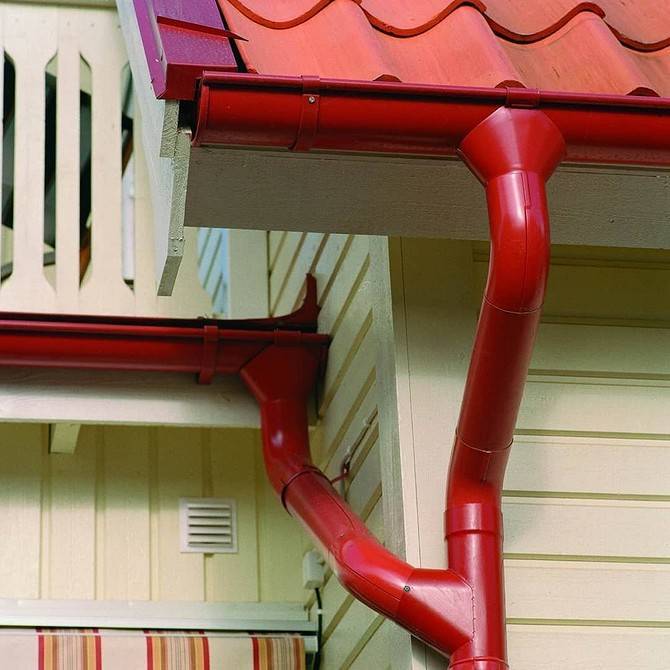

  3. Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

  • легкий вес;
  • устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
  • морозостойкость;
  • простота крепления;
  • доступная цена;
  • разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

  1. Поврежденная деталь не подлежит ремонту.
  2. Разрушается, трескается при сильном ударе, падении.
  3. При нагреве расширяется.
  4. Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

  • алюминиевыми;
  • медными;
  • цинк-титановым;
  • стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

  1. Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
  2. Не горит.
  3. Элементы прочные и надежные, устойчивы к механическим повреждениям.
  4. Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

  • Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
  • При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
  • Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
  • Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

  • крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
  • глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
  • между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
