Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

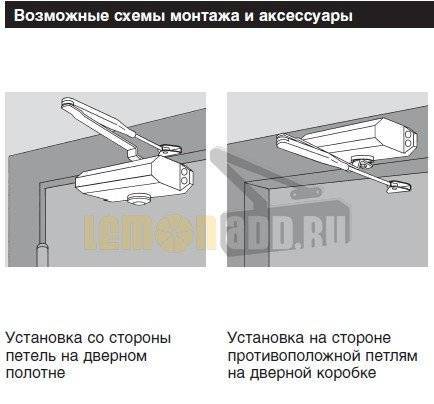

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

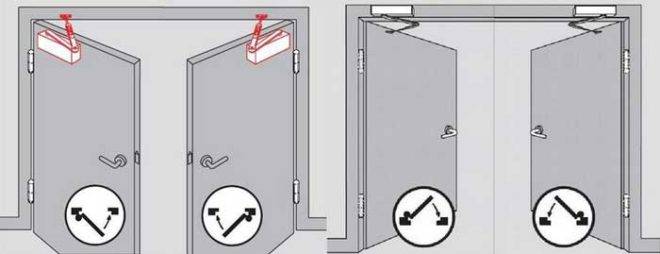

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Как установить доводчик на дверь: монтируем своими руками

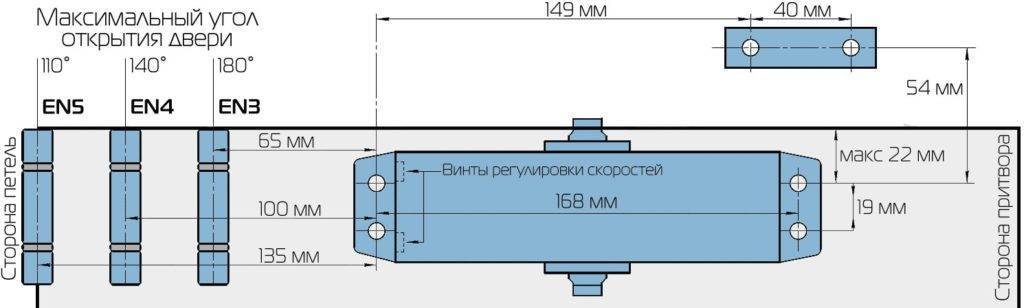

Использование шаблона

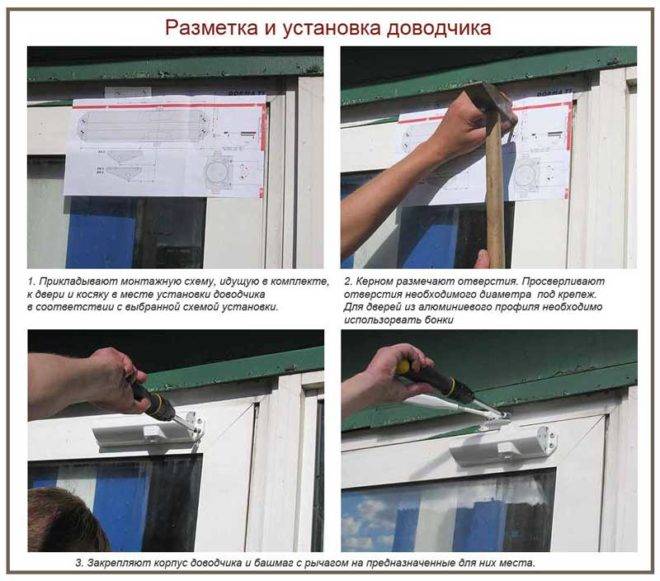

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

Как установить доводчик на дверь: монтируем своими руками

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

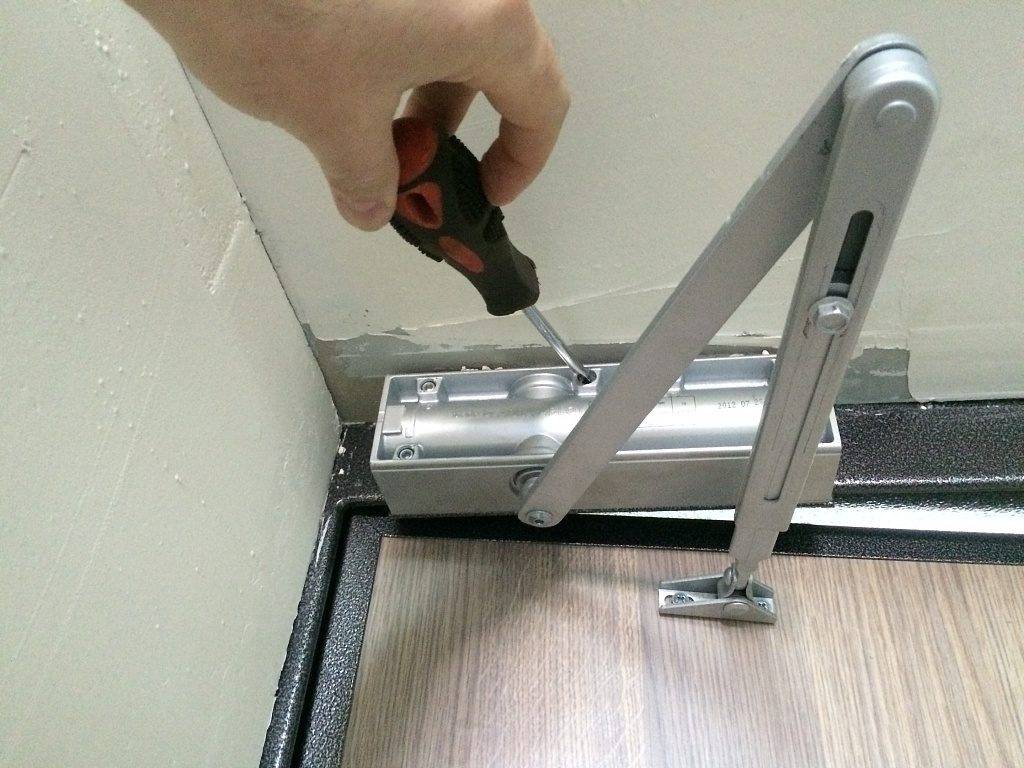

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

Как установить доводчик на дверь: монтируем своими руками

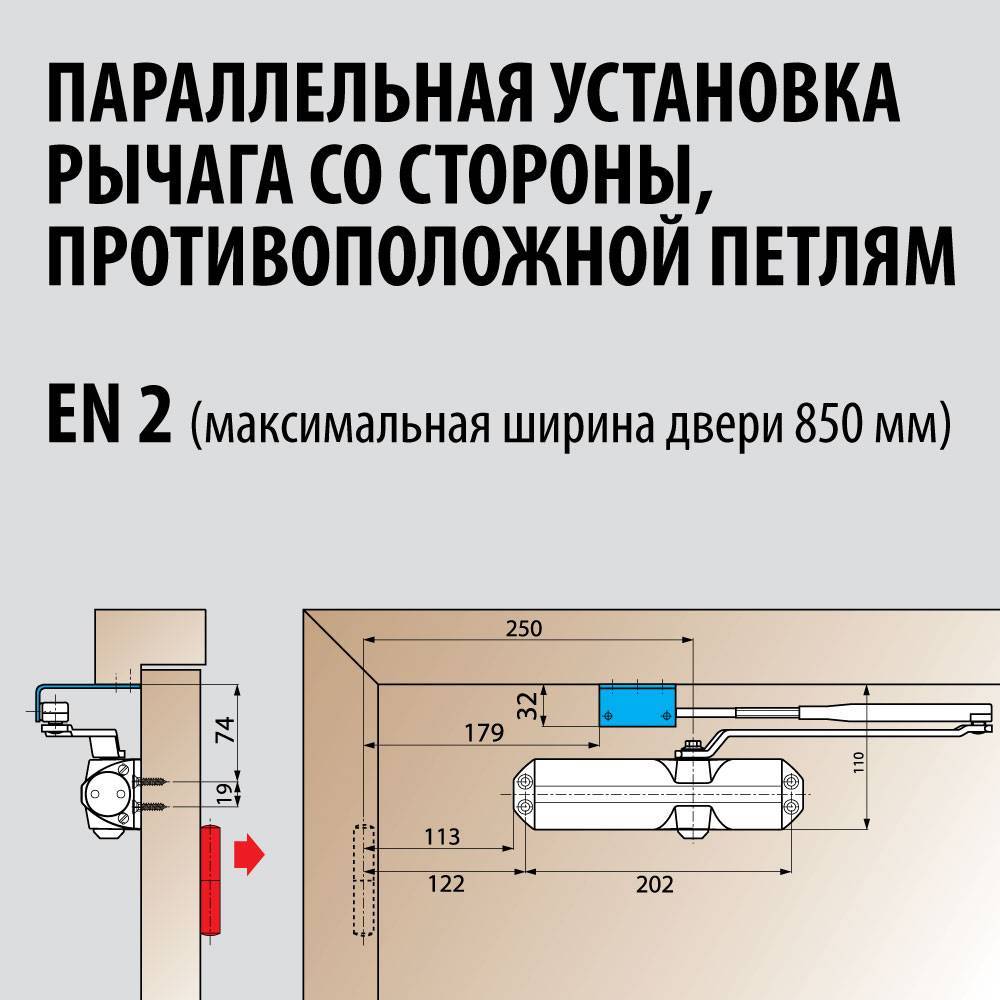

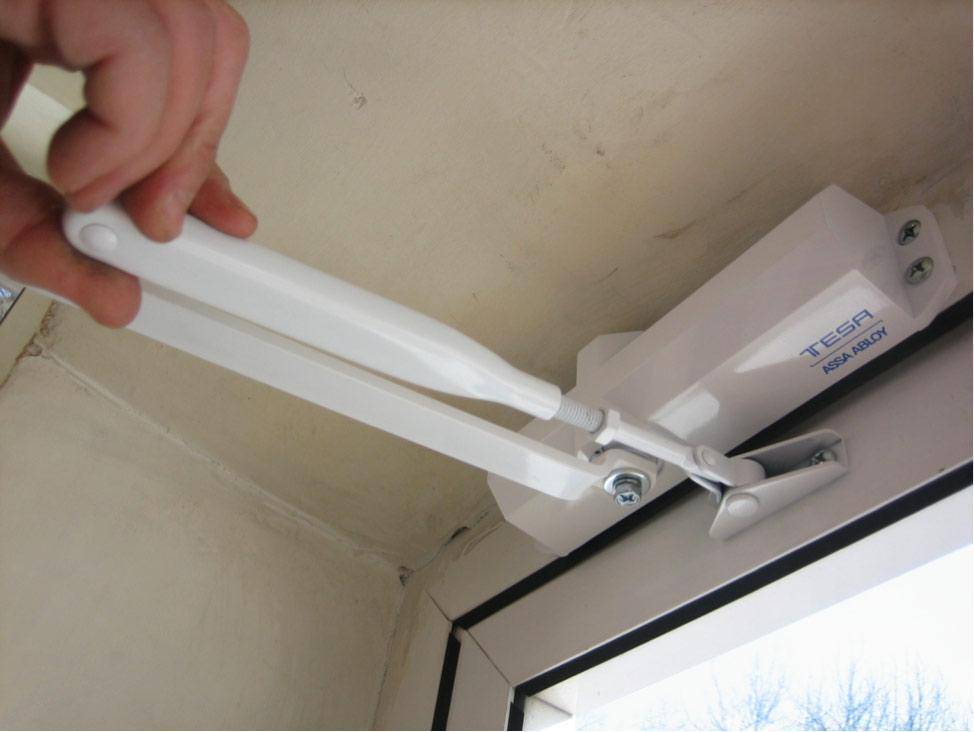

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Как установить доводчик на дверь: монтируем своими руками

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Как установить доводчик на дверь: монтируем своими руками

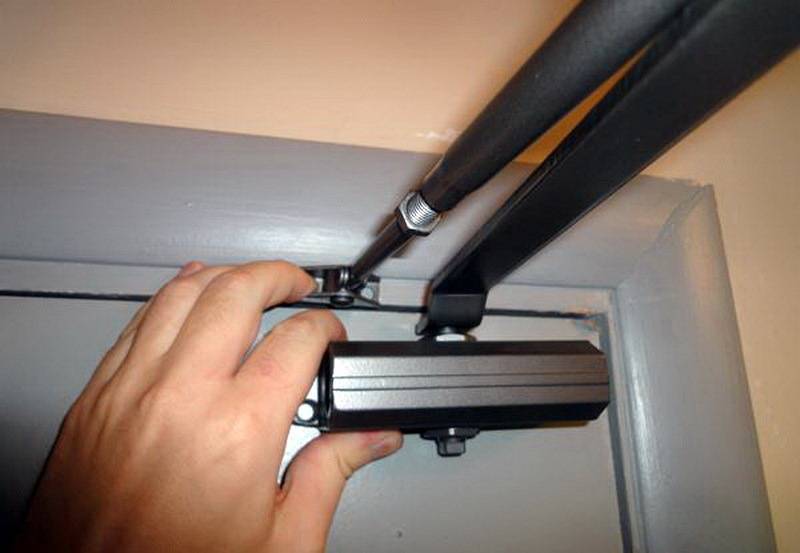

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

Как установить доводчик на дверь: монтируем своими руками
При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Как установить доводчик на дверь: монтируем своими руками
Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

Как установить доводчик на дверь: монтируем своими руками

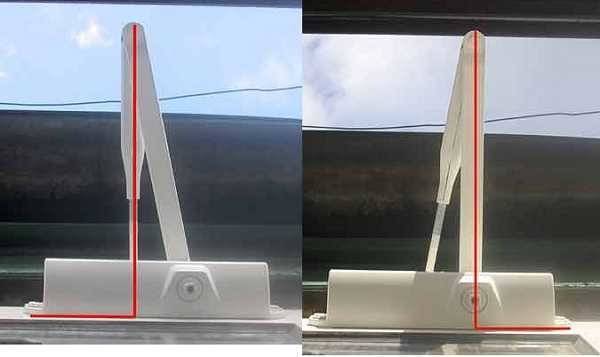

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Популярные статьи  Заменитель бетона: разновидности, особенности применения, преимущества

Как установить доводчик на дверь: монтируем своими руками

Рекомендация Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

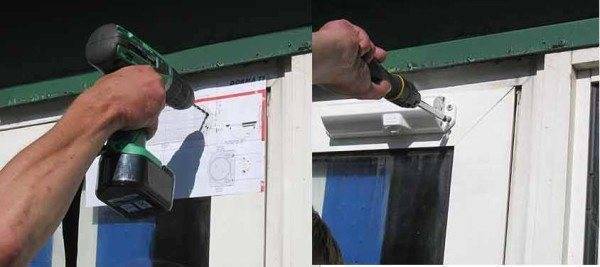

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Как установить доводчик на дверь: монтируем своими руками

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Как установить доводчик на дверь: монтируем своими руками

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Как устроен дверной доводчик?

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство . Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

Как установить доводчик на дверь: монтируем своими руками

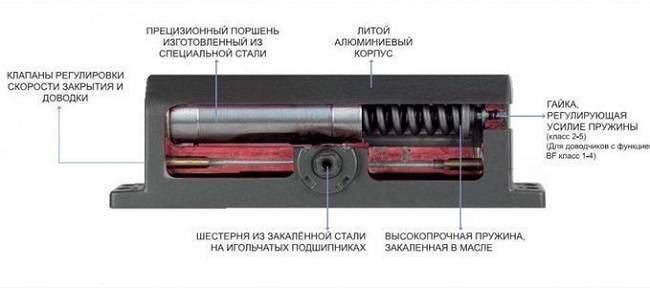

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом.

Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания.

Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла.

Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900.

Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма.

Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

Как установить доводчик на дверь: монтируем своими руками

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен.

Сила натяжения пружины регулируется соответствующей гайкой. Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

04 декабря 2018

Ни для кого не секрет, что потери тепла из дома в большом процентном соотношении приходятся на утечку через дверь. Помимо качества самой двери, принципов утепления и плотности закрытия, важна скорость закрытия двери. Для контроля этой характеристики существует дверной доводчик.

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Дверные доводчики могут быть разного типа, вида и цвета

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Популярные статьи  Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

  • удобство пользования дверью даже с занятыми руками;
  • сохранение тепла в помещении;
  • обеспечение беспрепятственного массового прохождения людей;
  • предотвращение сквозняков;
  • самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Пружинные петли, установленные в помещении, дают следующие преимущества:

  1. Сбережение тепла и отсутствие сквозняков.
  2. Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
  3. Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
  4. Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
  5. Возможность установить их самостоятельно.

Пружинные петли для дверей имеют ряд преимуществ

Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.

Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.

Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.

Нюансы монтажа

Большинство скрытых и напольных механизмов для установки своими руками не подходят (исключительно при наличии опыта). Однако дешевизна и распространенность верхних (накладных) изделий заставляет пользователей делать выбор в их пользу. В том числе и потому, что их легко монтировать самостоятельно.

В комплекте поставки любого доводчика есть все необходимое: корпус, тяга и крепежные элементы, а также точная схема. Входит в набор и подробная инструкция. Монтировать доводчик можно по следующей стандартной схеме:

  1. Сначала наносится разметка. Большую трудность представляет интеграция скрытых механизмов, она требует максимальной точности и некоторого опыта мастера.
  2. После разметки просверливаются отверстия для крепежа. Выполняются необходимые вырезы под корпус доводчика при монтаже скрытого изделия.
  3. Затем внедряется сам механизм.
  4. После этого монтируется рычажная тяга, которая состоит из 2 частей, соединенных резьбой. На этом этапе регулируется угол открытия двери (до 90 градусов).

После полной установки происходит регулировка доводчика. На каждом изделии для этого предусмотрены винты, отвечающие за регулировку скорости и угол открытия двери.

Частые неисправности дверного доводчика, самостоятельный ремонт и регулировка

Доводчик двери — это специальный механизм, предназначенный для автоматического закрывания эксплуатационных, противопожарных, входных и оборудованных системой контроля доступа конструкций. Часто его детали и соединения изнашиваются, выходят из строя. Двери при этом не закрываются, а также могут двигаться слишком медленно или, наоборот, быстро, со стуком или хлопком. Когда поломки небольшие, специалисты регулируют параметры устройства, при сложных дефектах осуществляют ремонт доводчика двери.

В зависимости от вида, типа модели дверного механизма, его дефекта и поломок ремонт производят либо самостоятельно, но при этом узнают причину появления неисправности, либо вызывают мастера, который устанавливал механизм.

Правильная, эффективная, безаварийная работа, являющаяся гарантией комфорта и безопасности людей, — это свойство, которое показывает, каким должен быть доводчик. Грамотная первоначальная установка, регулировка параметров приспособления, соблюдение всех эксплуатационных требований влияют на качество его работы.

Монтаж доводчика и его регулировка

Как правильно установить доводчик? К каждому устройству прилагается подробная инструкция, в которой описано пошаговое руководство к монтажу и настройке дверной фурнитуры.

Установка доводчика

Монтаж накладного доводчика на калитку или дверь производится по следующей схеме:

  1. разметка области установки доводчика. В настоящее время практически к каждому устройству прилагается шаблон, который облегчает процесс нанесения разметки. На шаблоне отмечены места расположения крепежных элементов. Чтобы разметка была максимально корректной, шаблон закрепляется на дверном полотне скотчем или иными способами, причем верхняя часть шаблона должна располагаться строго по краю дверного полотна, а вертикальная часть листа – параллельно оси расположения дверных петель;

Определение расположения крепежных болтов по шаблону

  1. сверление отверстий. После определения расположения болтов (4 штуки для доводчика и 2 штуки для направляющей) необходимо просверлить отверстия. Диаметр сверла подбирается под соответствующий параметр крепежных элементов;

Подготовка отверстий для фиксации устройства

  1. производим окончательный монтаж направляющих с доводчиком, то есть фиксацию отдельных элементов устройства на дверь;

Фиксация доводчика на дверь

Для удобства специалисты установщики рекомендуют в первую очередь крепить направляющую часть, а затем корпус доводчика.

  1. на последнем этапе направляющая (тяга) соединяется с основной частью устройства.

Соединение отдельных элементов в готовое устройство

  1. проверка работоспособности и при необходимости корректировка.

В зависимости от вида устройства схема монтажа может несколько отличаться от представленной выше. Однако основные этапы установки одинаковы.

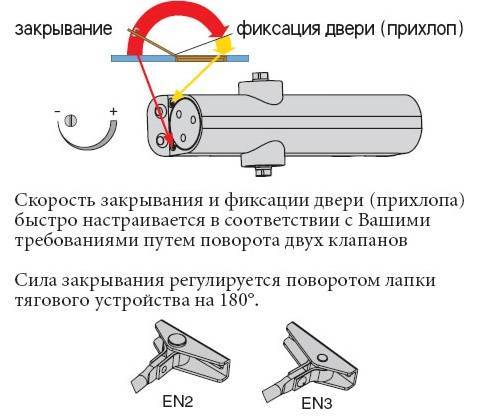

Регулировка доводчика

После установки доводчика на дверь производится окончательная регулировка устройства. В процессе регулировки можно настроить:

  • скорость закрывания двери, которая производится в диапазоне от 180º (полное открытие) до 15º (ограничитель);
  • скорость окончательного захлопывания, которая производится от 15º до полного закрытия дверного полотна.

Для регулировки потребуется шестигранный ключ, который, как правило, поставляется в комплекте с доводчиком.

Регулировочные винты располагаются в боковой части основного блока устройства.

Болты для регулировки скорости работы доводчика

Регулировка производится вращением соответствующих винтов:

  • по часовой стрелке. При этом скорость закрытия повышается;
  • против часовой стрелки. Скорость закрытия двери понижается.

Схема регулировки доводчика

Оптимальной считается настройка устройства, при которой дверь закрывается полностью за 5 – 6 секунд.

Как установить доводчик своими руками и произвести окончательную регулировку скорости закрытия устройства смотрите на видео.

Если правильно подобрать доводчик для двери и установить его согласно приложенной к устройству инструкции, то дверная фурнитура, предназначенная для плавного закрытия, будет служить длительное время без поломок и сбоев.

Популярные статьи  Как сверлить плитку?

Установка доводчика на дверь

Чаще всего в жилых помещениях устанавливается реечный доводчик с гидравликой и именно на его примере будет расписан порядок действии при самостоятельном монтаже устройства.

Выбор варианта работы доводчика

Доводчик на пластиковую входную дверь, в первую очередь, устанавливается исходя из стороны открывания полотна. Если оно открывается от себя, то на самом полотне устанавливается рычаг, а корпус на косяке. Если же дверь открывается на себя, то все производится наоборот – рычаг на косяке, коробка на полотне.

Важно устанавливать доводчик так, чтобы регулировочные болты находились со стороны дверных петель, что в дальнейшем значительно облегчит регулировку конструкции

Разметка места установки

К каждому механизму прилагается установочный шаблон, который значительно упрощает процесс установки, особенно если нет опыта в этом деле. Шаблон изготовлен в масштабе 1:1 и универсален в своем роде, потому как учитывает различные варианты открывания полотна.

Все что необходимо сделать – приложить готовый трафарет в нужное место и с его помощью произвести разметку точек сверления каналов для дальнейшей установки крепежных деталей.

Крепление элементов механизма

На этом этапе происходит установка корпуса и рычага на необходимых местах с помощью метизов, идущих в комплекте с механизмом. После этого приступают к соединению половинок тяги.

Если же крепление механизма происходит не на пластиковую дверь, а на металлическую, то в процессе сверления применяются бонки, по внешнему виду напоминающие втулки с резьбой. Если работать с обычным сверлом, то можно деформировать полотно и исправить проблему уже не получится.

При самостоятельной установке доводчика необходимо быть предельно осторожным, потому как малейший промах приведет к тому, что дверь будет не плотно прилегать к косяку. Либо же наоборот полотно будет закрываться очень медленно, что приведет к теплопотере. Данные недочеты исправить сугубо регуляцией доводчика не всегда получается. Чтобы всего этого избежать, к установке механизма необходимо отнестись со всей ответственностью. Но если он установлен неправильно, то в дальнейшем избежать перекоса полотна не получится.

Чтобы понять, правильно ли установлен доводчик, необходимо обратить внимание на следующие признаки:

  • Плавность открывания и закрывания створки (не должно быть сильных рывков со стороны пользователя);
  • Полное отсутствие посторонних звуков (скрип, шум, скрежет и прочее).

Установка напольного типа доводчика

Данный способ несколько сложнее предыдущего. Сам доводчик устанавливается на полу, а крепление происходит к нижней части двери.

При монтаже механизма необходимо учитывать то, что он имеет толщину около 4 см, поэтому чтобы каждый раз об него не спотыкаться, доводчик утапливают в пол. В основном это делают еще во время строительства дома, потому как в противном случае необходимо будет выполнить целый комплекс работ по подготовке ниши в полу.

Для верхнего и нижнего доводчика предлагается разный тип фурнитуры. В первом варианте конструкция состоит из двух частей, одна крепится к коробке, а вторая к полотну. Во втором случае фурнитура встраивается в нишу пола, после чего крепится к устройству.

Основные неисправности и способы их устранения

Наиболее распространенными поломками доводчика двери являются:

  • утечка масла из рабочего механизма;
  • деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
  • поломка, искривление крепежных элементов;
  • некорректная регулировка работы механизма.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

Внутреннее устройство дверного доводчика

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

  1. снять доводчик;
  2. внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;

Вещество для устранения трещины

  1. если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

Место расположения винтов регулировки доводчика

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

  1. появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
  2. деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;
  1. перелом рычага. Устранить проблему можно исключительно заменой устройства.

Полный выход из строя рычажного механизма доводчика

Замена крепежей

Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.

Подбор осуществляется по следующим параметрам:

Основные параметры крепежного элемента

Регулировка доводчика

Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?

Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:

  • скорость закрывания двери до момента окончательного дохлопа;
  • скорость дохлопа.

Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.

Устранение неисправностей методом регулировки

Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.

Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
