Домашний турник своими руками: чертежи схемы + фото

Содержание

Турник для гимнастики

У турника, не смотря на простоту его изготовления, существует немало функций. Он используется больными во время реабилитации и лечении, помогает накачать определенные мышцы, тонизирует, улучшает здоровье. Также этот снаряд подходит для гимнастики. Гимнастический турник – это специальная перекладина, которую нужно правильно и надежно закрепить. На таком турнике можно просто висеть и подтягиваться.

Такой турник можно разместить на потолочную балку внутри помещения либо расположить в дверном проеме.

Выполняется такой турник из труб, точнее, из одной трубы. Для этого понадобятся перекладина (труба) и две цепи нужной длины, на которые и будет крепиться перекладина. В стену вбивается два штыря, на них подвешивается перекладина, к примеру, из трубы, и для того, чтобы турник был надежно закреплен, по бокам трубы размещаются еще два штыря со шляпками большего диаметра, чем звенья цепи.

Такой турник подходит для тех, кому важно расслабление и растягивание позвоночника, (часто используется теми, кто страдает межпозвонковыми грыжами, различными дегенеративными процессами или радикулитами, а также для детей и подростков). Для лучшего результата, висеть на таком турнике хорошо после бани, с распаренным телом

Для лучшего результата, висеть на таком турнике хорошо после бани, с распаренным телом.

Сразу за дело

Чертежи самодельного турника с возможностью выполнения базовых упражнений для пресса, хорошо известного в рунете, приведены на рис. Секрет его популярности – в доступности материалов, продуманной конструкции и размерах (о них еще см. далее), соответствующих среднестатистической антропометрии любителей домашней физкультуры в РФ. Подвешивается этот снаряд к стене на кронштейнах-крючьях наподобие тех, что на след. рис., но под квадратную трубу. Для сохранности отделки стены контактирующие с ней поверхности желательно оклеить резиной толщиной 3-5 мм. Красным отмечены сварочные швы.

Домашний турник своими руками: чертежи схемы + фото

Самодельный турник брусья-пресс

Турник на след. рис. вполне мог бы быть прототипом предыдущего, но изготовлен из круглой бесшовной трубы из хромоникелевой стали, что-то вроде 79НХС. Пищевая нержавейка не годится, она непрочна! Спецматериал позволил уменьшить подкосы и сечения деталей, что сделало данный турник эстетичнее и легче (14 кг против 18). Но для его изготовления требуется солидный опыт сварщика

Обратите внимание, что радиус изгиба кронштейнов по внутри на 0,2 мм меньше диаметра трубы: это при аккуратном пользовании гарантирует от люфта на 3-5 лет

Домашний турник своими руками: чертежи схемы + фото

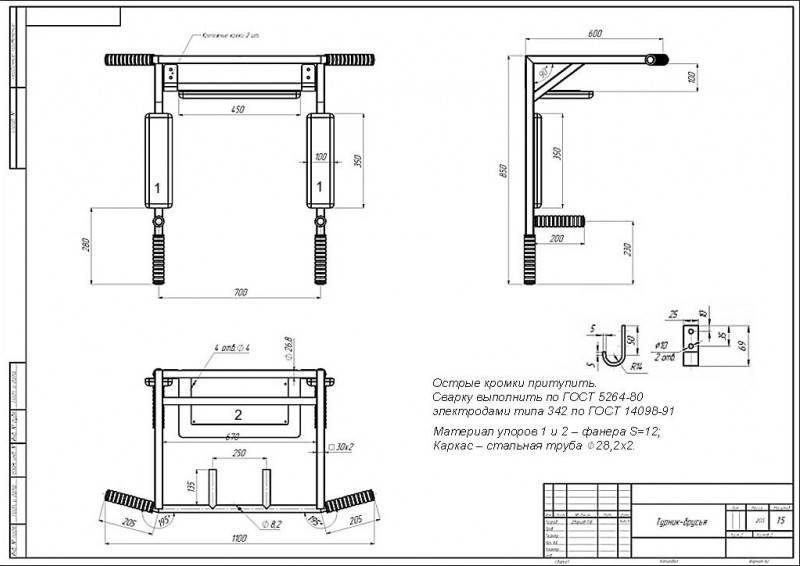

Чертежи турника брусья-пресс из круглой трубы

А что это вообще?

И тот, и другой снаряды представляют собой настенный турник типа перекладина-брусья-пресс: на таком можно выполнять некоторые упражнения без маха ногами. Однако и базовый их набор довольно обширен (см. в конце), позволяет сохранять форму в домашних условиях: в положении брусьев, как слева на рис., можно отжиматься на весу и держать угол, с «ножницами» или без, а в положении турника, как в центре, выполнять разнообразные подтягивания на 3 хвата: широкий, средний и узкий.

Домашний турник своими руками: чертежи схемы + фото

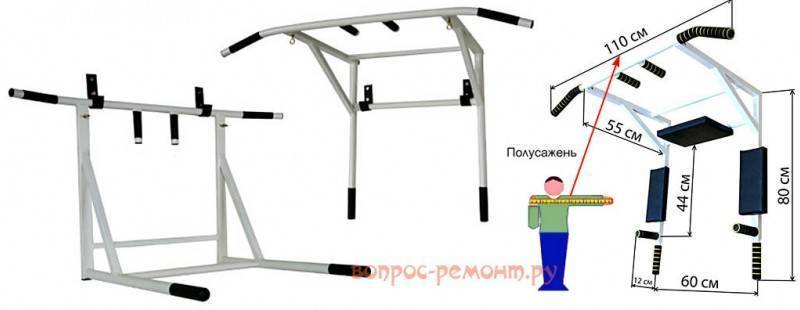

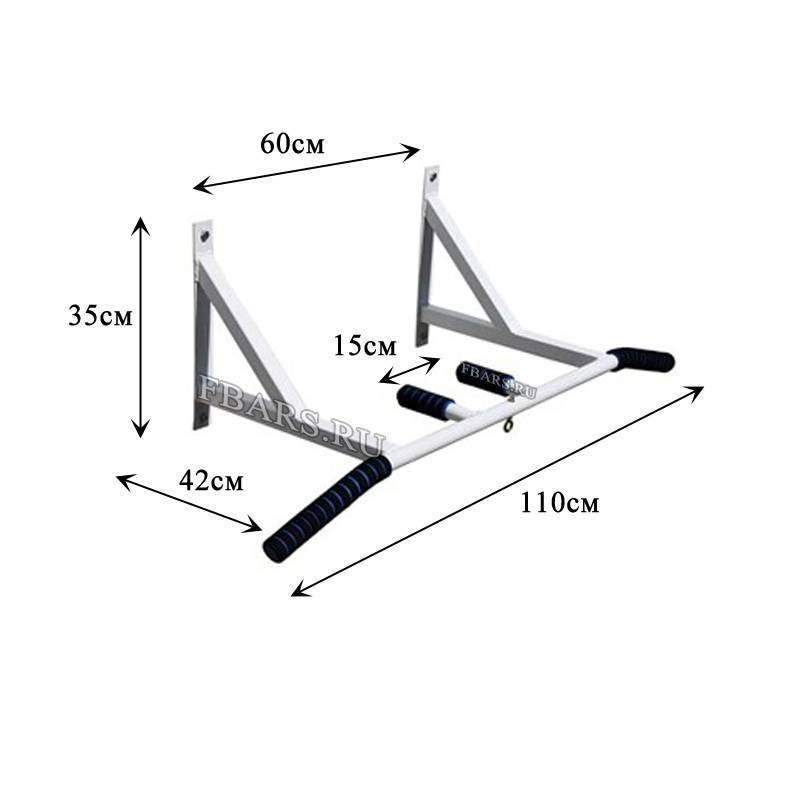

Устройство и размеры турника брусья-пресс

Базовым размером турника брусья-пресс для выбора при покупке или пересчете размеров прототипа под себя является расстояние между концами рукояток под широкий хват (110 см справа на рис.): чтобы польза от занятий была максимальной, оно должно быть равно величине маховой сажени занимающегося, см. фигурку на рис. Если атлетов в семье несколько – величине маховой сажени самого крупного. Остальные размеры меняются пропорционально, кроме высоты рукоятей под захват на брусьях; размер 12 см. на рис. При чтении дальнейшего также учтите, что под себя все размеры можно корректировать пропорционально базовым.

Больше возможностей предоставляет напольный турник 3 в 1, см. след. рис: упоры для жима лежа позволяют добавить целый комплекс упражнений. Однако простые напольные турники 3 в 1 (три поз слева направо на рис.) не рассчитаны на использование в жилых помещениях, т.к. для должной их устойчивости требуется надежное крепление к полу и несущая способность перекрытия от 400 кгс/кв. м, в то время его норма для жилых помещений – 250 кгс/кв. м.

Домашний турник своими руками: чертежи схемы + фото

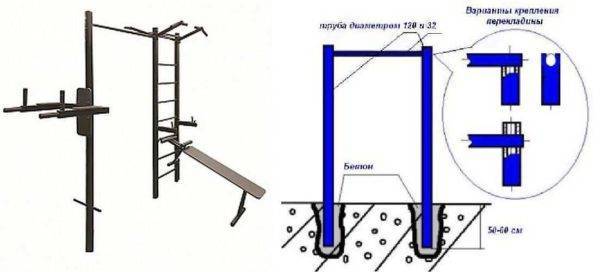

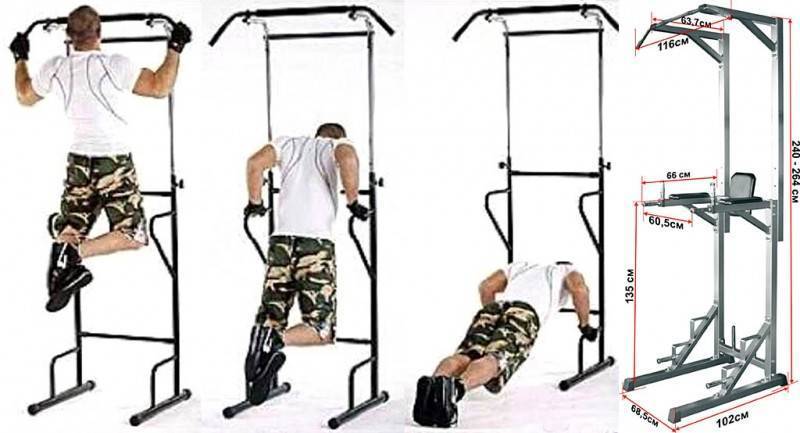

Напольный турник 3 в 1

Тем не менее, поставить напольный турник в квартире возможно, если сделать его разъемным, как справа на рис: верхняя часть с перекладиной крепится к стене, как описано далее, а нижняя – брусья и упоры под «лежку» – к верхней болтами или накидными крюками. Тогда настил пола может быть любым, нагрузка на него не превзойдет «жилых» 250 кгс/кв. м, и нижнюю часть снаряда можно будет убирать для уборки или производства работ в комнате.

Виды

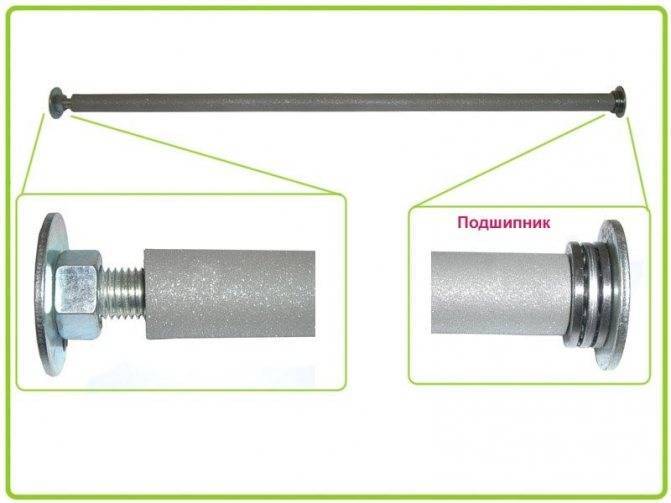

Раздвижной турник

Раздвижной турник монтируется в дверные проемы и отличается простотой установки и быстротой демонтажа. Однако стоит отметить, что самостоятельно такую конструкцию сделать довольно сложно. Кроме того, если она окажется некачественной, есть все шансы сломать либо ее, либо что-нибудь у себя.

Настенный турник для дома: особенности и виды

Настенные турники для дома считаются самыми удобными и функциональными. Их можно монтировать в любом желаемом месте. Они могут выдерживать большой вес. Они позволяют выполнять широкий спектр упражнений.

Различают следующие виды настенных турников для дома:

Классический

Представляет собой перекладину из стали разного сечения. Монтируется в четырех точках с помощью крепежных элементов, а крепить его можно в любом месте стены, хоть над дверным блоком. Модель позволяет проработать бицепс, широчайшие и плечевые мышцы благодаря разным вариантам хвата. Она незаменима при ограниченном пространстве. При этом можно подобрать перекладину с разным расстоянием от стены.

С широким хватом

Отличия от классического варианта заключаются в форме и длине перекладины. Для широкого хвата в модели предусмотрены специальные ручки, находящиеся под определенным углом к горизонтальной плоскости и размещенные по краям поперечины. Они позволяют проработать помимо указанных выше мышц передние дельты, трапецию и мышцы спины. Монтируется конструкция аналогично классической.

Три в одном

Модель помимо перекладины, на которой можно выполнять все виды хвата, оснащена брусьями. На них можно подтягиваться или прорабатывать пресс. Данный вариант можно разместить только на поверхности стены. Над дверным проемом это сделать уже не получится. Модель считается наиболее функциональной, так как позволяет проработать разные группы мышц, включая пресс.

Помимо основных параметров для классической перекладины здесь нужно также учитывать вынос брусьев и расстояния между ними. Оптимальной шириной брусьев считается 45-60 см.

Популярные статьи  Отделка лоджии своими руками: пошаговая инструкция с использованием различных материалов

Угловая конструкция

Крепится к двум смежным стенам, образующим угол, и конструктивно не отличается от классического варианта.

Шведская стенка как одна из разновидностей турника

Проблема выбора турника отпадает сама собой при наличии дома шведской стенки. Обычно перекладина уже присутствует в ее комплектации. Но даже если ее нет, всегда можно воспользоваться навесным вариантом.

Поэтому можно выделить две разновидности инвентаря в конструкции шведской стенки:

  • стационарные;
  • съемные.

Первые наглухо крепятся к главному массиву за счет анкерных болтов. Их расположение при этом стоит выбирать с учетом возможности навешивания дополнительного инвентаря в виде колец, каната и прочее. Стационарные модели можно крепить на шведскую стенку с любым вариантом фиксации.

Съемные модели удобны тем, что можно отрегулировать их высоту и установить в соответствии с ростом занимающегося. Следует помнить, что крепить конструкцию можно только на деревянные или металлические лестницы, а не на веревочные.

Для каких упражнений предназначен

С перекладиной, установленной в дверном проеме, можно всегда поддерживать собственное тело в хорошей форме. В список доступных упражнений входят:

  1. Подтягивания. Позволяют накачать бицепсы и трицепсы, все зависит от хвата, который может быть прямым либо обратным.
  2. Классический вис. Служит для вытягивания продольных мышц на руках.
  3. Раскачивание. Помогает проработать мускулатуру спины, рук, брюшной зоны.
  4. Подъем ног. Желательно поднимать конечности строго под прямым углом, это благотворно отразится на состоянии пресса.

Домашний турник позволяет проводить каждую свободную минуту с пользой для организма. Можно подтянуться несколько раз или просто повисеть для разгрузки мышц спины, улучшения осанки, корректировки сколиоза. Полувисы с упором на ноги тоже благотворно влияют на организм. С их помощью вытягивают и укрепляют позвоночный столб.

Занятия на турнике способствуют укреплению мышечной массы, увеличению рельефа мускулов, корректировке веса. Кроме того, можно привлечь к активному образу жизни всю семью.

Домашний турник своими руками: чертежи схемы + фото
Подтягивания

Домашний турник своими руками: чертежи схемы + фото
Классический вис

Домашний турник своими руками: чертежи схемы + фото
Раскачивания

Домашний турник своими руками: чертежи схемы + фото
Подъем ног

На что следует обратить внимание при установке турника в квартире

Первое, что нужно учесть при установке снаряда — это высота

Причем важное значение имеет даже самые мельчайшие детали. Необходимо все тщательно промерить, чтобы снаряд был установлен на правильной высоте и на нем было удобно заниматься

На какой высоте вешать турник дома

Для комфортного тренинга нужна такая высота снаряда, при которой до него можно еле дотянуться.

Имеется даже специальная формула, позволяющая точно рассчитать это значение. Для этого нужно перемножить рост спортсмена на коэффициент 1.28. Данное расстояние обеспечит доступность к инвентарю, и при висе не придется поджимать ноги. Удобство заключается также в том, что под повешенной подобным образом перекладиной можно будет спокойно передвигаться, она не будет никак мешать.

Какое должно быть расстояние от снаряда до потолка

Оптимальным расстоянием можно считать 30-32 см. Оно позволит комфортно подтягиваться, не боясь задеть головой потолок.

Конечно, эта идеальная ситуация, которую не всегда получится реализовать, поскольку могут возникнуть следующие трудности:

Высота потолка может оказаться ниже рекомендуемой В этом случае нужно обращать внимание на расстояние от турника до потолка. Оно обязательно должно составлять не менее 30-32 см

Лучше пусть в висе будут поджаты ноги в коленях, чем голова ударяется о потолок.
Спортсмену необходимы подтягивания с выпрямлением рук над турником Здесь речь идет о специальной тренировке, при которой человек приподнимается значительно выше перекладины. При подобном раскладе снаряд необходимо устанавливать таким образом, чтобы от верхней точки подъема до потолка оставалось по крайней мере 2 см.

Рекомендуем: Лайфхаки при уборке квартиры

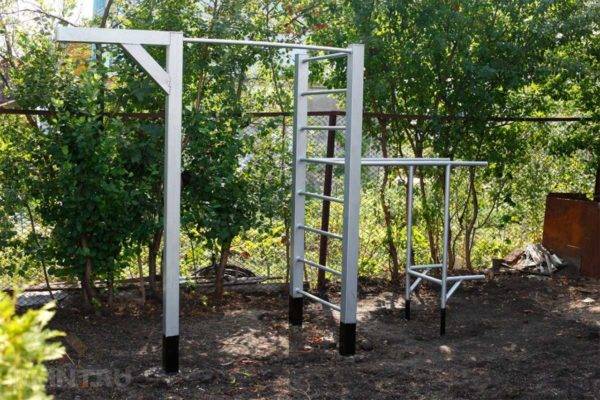

Разновидности уличных спортивных снарядов

Все турники относятся к типу спортивных снарядов, где нагрузкой является собственный вес занимающегося. Естественно, работать можно и с дополнительным утяжелением, но основная идея турника – это предельно простая конструкция без подвижных деталей.

Условно все модификации можно поделить на несколько групп:

  • простейшая П-образная конструкция. Она наиболее устойчива, легка в изготовлении и при этом дает возможность выполнять большое количество упражнений;
  • настенный турник (или потолочный). По сложности мало отличаются от П-образного, фактически являются современным «осмыслением» самого первого турника – ветки дерева. Крепятся к капитальной стене/потолку или специальной инсталляции;
  • двойные, тройные модели, рассчитанные на разный рост пользователей. Особенно удобны для семьи с разновозрастными детьми;

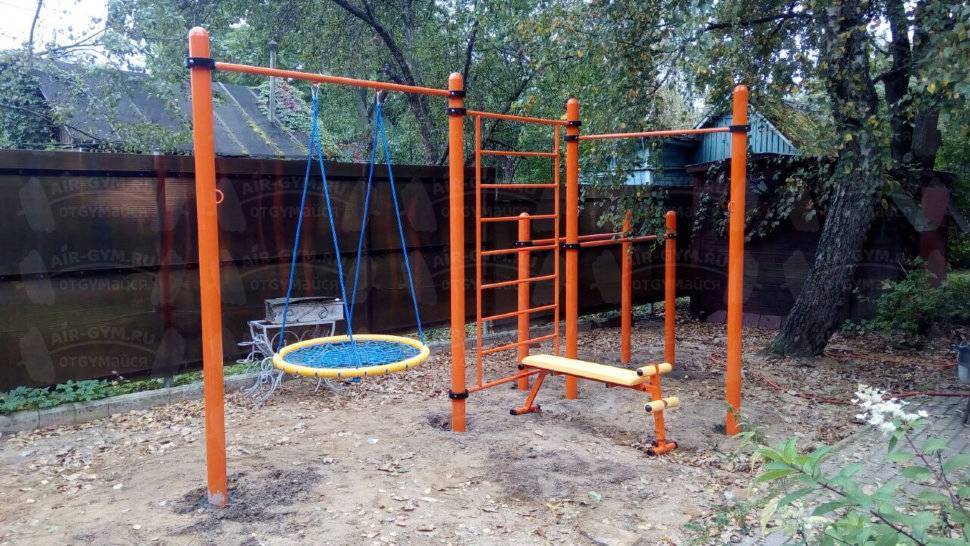

  • комбинированные конструкции, где помимо турника предусмотрена шведская стенка, упор для качания пресса и отжиманий, брусья, кольца, лестница, канат и другие приспособления для развития тела.

Планируя изготовление уличного турника своими руками, необходимо выбрать не только модификацию, но и материал. Чаще всего для создания конструкции используется дерево или металл.

Деревянные изделия максимально просты в изготовлении, не требуют особых инструментов, достаточно прочны (при условии правильного выбора сечения пиломатериалов), но, к сожалению, не слишком долговечны и могут быть повреждены при избытке веса пользователя или неправильном приложении нагрузки.

Металлические комплексы прочнее, надежнее и долговечнее, но для их изготовления необходимы навыки работы с металлом – резки, сварки, окраски.

Оба типа конструкций либо крепятся на существующей опоре, либо на максимально прочно закрепленных в грунте/площадке опорах-стойках.

Конструкционные особенности и способы крепления турников разных типов

Существует масса разновидностей тренажёров для дома и дачи, которые отличаются друг от друга не только особенностями конструкций, но и методами прикрепления. К ним относят следующие типажи.

Турник в дверной проём

Турник для размещения в дверном проёме не требует большого пространства и затрат. Выделяют распорный турник между стен и раздвижной тип крепления.

В целом они способны выдержать вес до 150 кг. Существуют и недостатки: так, невозможно сделать некоторые сложные трюки на данном устройстве, рост спортсмена также создаёт определённые ограничения. Наиболее популярная модель подобного конструктива − турник «Торнео» в дверной проём.

Домашний турник на стену

Настенный турник прикрепляется анкерными болтами к бетонной стене. Выделяют настенные брусья, турник настенный складной, наддверный и угловой тип монтажа. Особенности конструкции позволяют осуществлять упражнения для мышц живота, такие как поднятие ног к животу и их поворот в разные стороны.

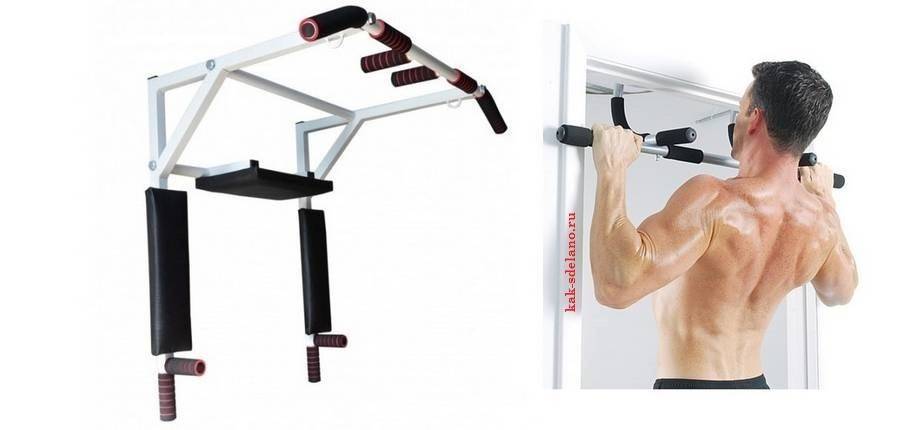

Турник-брусья-пресс «3 в 1»

Турник настенный «3 в 1» для дома оснащён специальными ручками с мягкой подкладкой, которая позволяет осуществлять упражнения для подкачки пресса.

Мягкие подкладки защищают руки от мозолей и болезненных ощущений во время упражнений, требующих упор на локтях. Перекладина нередко оснащена кольцом для подвешивания боксёрской груши.

Наддверный турник

С помощью креплений домашний турник в дверной проём прикрепляется к стене над дверью, следовательно, не занимает много места. Да и к тому же есть пространство для «манёвра». Ещё один плюс – крепление на одну стену, которая должна быть выполнена из любого материала, кроме гипсокартона. Что в современных реалиях актуальная тема.

Конструкционные особенности предполагают наличие обычного и широкого типов хвата. Если внимательно изучить модельный ряд подобных турников, то можно выбрать и профессиональные разборные снаряды, с помощью которых можно прокачать многие группы мышц.

Угловой настенный турник

Перекладина крепится между двумя стенами, не занимая большого пространства. Из минусов – этот снаряд прост и позволяет выполнять стандартные упражнения по подтягиванию, прокачивая одни и те же мышцы. Больше всего подходит для обычных домашних тренировок, нежели для профессиональных.

Может прикрепляться не только к бетонным стенам, но и к поверхностям из кирпича. А вот на гипсокартонные стены подобные конструкции, даже если и удастся прикрепить, то долго они не продержаться при постоянной эксплуатации.

Популярные статьи  Как очистить утюг от нагара

Потолочный тип также требует мощного крепления, однако, предоставляет возможность совершать сложные трюки. Прекрасно подходит для спортсменов любого класса и уровня. Работа на нём может заменить полноценную тренировку для всех групп мышц. Если подобрать нужную модификацию, то можно будет делать даже флажок или уголок на турнике.

Перекладина может иметь различные типы хватов. Сверху её может застилать гладкая ткань или же рифлёная поверхность.

Статья по теме:

Для каких упражнений предназначен

С перекладиной, установленной в дверном проеме, можно всегда поддерживать собственное тело в хорошей форме. В список доступных упражнений входят:

  1. Подтягивания. Позволяют накачать бицепсы и трицепсы, все зависит от хвата, который может быть прямым либо обратным.
  2. Классический вис. Служит для вытягивания продольных мышц на руках.
  3. Раскачивание. Помогает проработать мускулатуру спины, рук, брюшной зоны.
  4. Подъем ног. Желательно поднимать конечности строго под прямым углом, это благотворно отразится на состоянии пресса.

Домашний турник позволяет проводить каждую свободную минуту с пользой для организма. Можно подтянуться несколько раз или просто повисеть для разгрузки мышц спины, улучшения осанки, корректировки сколиоза. Полувисы с упором на ноги тоже благотворно влияют на организм. С их помощью вытягивают и укрепляют позвоночный столб.

Занятия на турнике способствуют укреплению мышечной массы, увеличению рельефа мускулов, корректировке веса. Кроме того, можно привлечь к активному образу жизни всю семью.

Домашний турник своими руками: чертежи схемы + фото
Подтягивания

Домашний турник своими руками: чертежи схемы + фото
Классический вис

Домашний турник своими руками: чертежи схемы + фото
Раскачивания

Домашний турник своими руками: чертежи схемы + фото
Подъем ног

Турник — виды тренажёров

Перекладины бывают: уличными, домашними и спортивными:

  • спортивные турники представляют собой перекладину. Она находится на высоте 278 см, имеет длину 240 см и толщину 2,8 см. Спортивные перекладины используются атлетами для отработки сложных гимнастических упражнений в спортивных и тренажёрных залах;
  • домашние турники делятся на дверные, потолочные и настенные. Это широкодоступный тренажёр развития силы и выносливости. Настенные турники часто представлены в торговле тренажёрами, в которых турник и брусья объединены одним каркасом. В ту же конструкцию включают рукоятки и спинку для прокачки мышц пресса. Дверные перекладины устанавливают в дверном проёме и в узких коридорах. Потолочные турники укрепляют на потолке;
  • уличные турники — это все виды перекладин, расположенные на улице. Каскадные перекладины — турники, собранные каскадом с увеличением высоты. Парковые турники, школьные и тренажёрные турники — в эту группу тренажёров включают рукоходы, параллельные брусья шесты и многое другое.

Домашний турник своими руками: чертежи схемы + фото

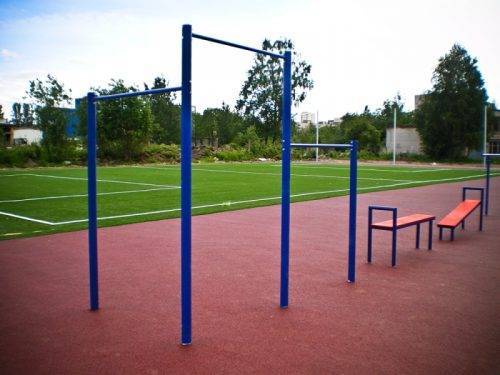

Уличный турник — распространённая конструкция на спортивной площадке

Польза тренировок

Постоянные тренировки на перекладине помогают развить рельеф и силу, систематизировать питание. Развитые мышцы обеспечивают хорошее кровообращение и газообмен. Тренированные мышцы — это выносливость и стойкость всего тела к заболеваниям и физическим нагрузкам. Турник — это первый шаг к бодрости и лёгкости, к уверенности в себе. Это красивые плечи, руки, торс и спина. Вис на перекладине снимает нагрузку с позвоночника. Длиннейшие мышцы спины расслабляются, растягиваются и естественным образом убирают напряжение в позвонках и межпозвоночных дисках. Турник — это здоровье.

Типы крепежных элементов

Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.

Универсальные крепления

К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.

Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.

Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).

Дюбели

Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.

Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.

Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.

Анкера

Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.

Монтаж с помощью анкеров «вынослив» – выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.

Самодельные крепления

Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

  1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
  2. 2.5 — фиксированный коэффициент.
  3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

  • Не менее 120 мм — для бетона.
  • Не менее 150 мм — для кирпича.
  • Не менее 180 мм — для бруса из прочных пород дерева.
  • Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

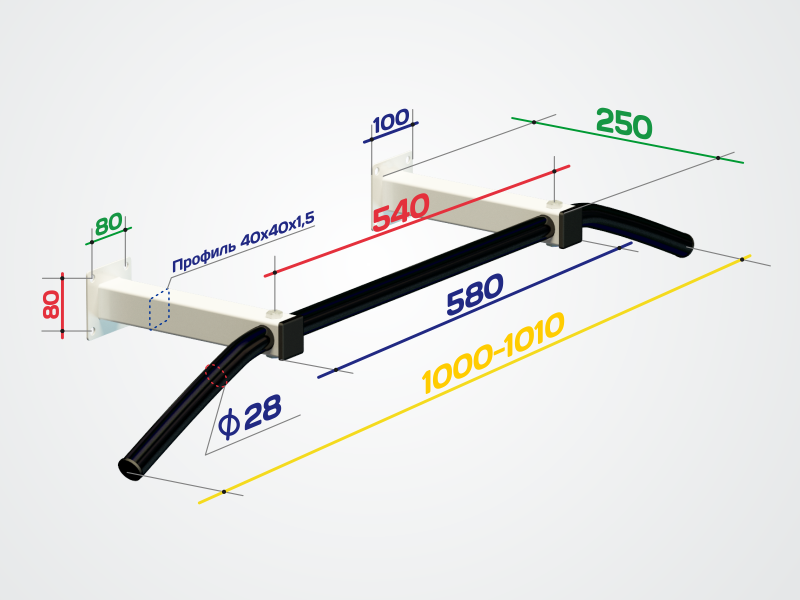

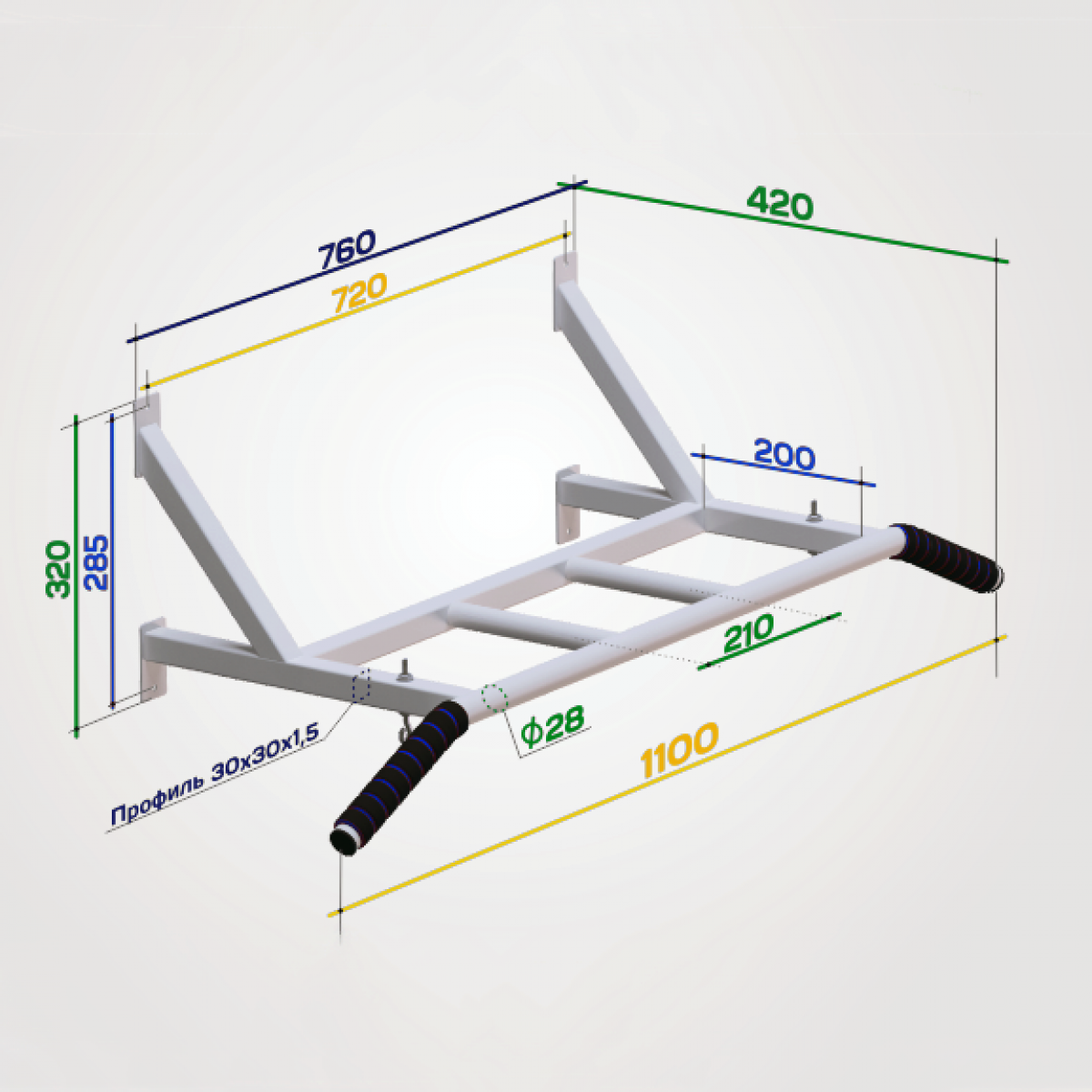

Настенный турник

Такой турник прикрепляют к ровному участку стены крепкими болтами. Настенный турник является одним из самых универсальных спортивных снарядов, который есть дома у каждого уважающего себя зожника.

Один из простых вариантовДомашний турник своими руками: чертежи схемы + фото

Для дома (квартиры)

В доме обычно найти место для турника проще. В квартире обычно это сделать посложнее, поэтому многие ищут варианты, которые занимают немного места, легко снимаются и устанавливаются: чтобы можно было хранить, скажем, в шкафу и вешать только на время занятий. Для использования в помещениях есть такие модели:

  • Настенные. Есть разных размеров и конструкций — от простой перекладины на уголках, до более сложных конструкций под разные хваты и разные группы мышц. Имеют общий тип крепления: мощные уголки, которые крепятся непосредственно к стене.
  • Угловые. Одна из разновидностей настенных. Разница понятна из названия — крепятся к двум смежным стенам, образующим угол.
  • В дверном проеме. Требует минимум времени для изготовления, да еще и может быть съемным. Есть в двух вариантах:
    • Устанавливается в дверном проеме. Это обычно просто одна перекладина. Более сложную конструкцию тут все равно не укрепишь.
    • Крепится над дверью. Чуть более сложная конструкция, позволяющая разнообразить занятия.

    Два небольших настенных турника: один для подтягивания, другой для жима и «уголка»

    Модель 3 в 1В дверном проеме или в узком коридореСпособы крепления съемного турника в дверном проемеПотолочное крепление

  • Между двух стен в узком коридоре. Это разновидность турника, который устанавливается в дверном проеме. Просто длина у него больше.
  • Потолочный. Отличается тип монтажа: крепится конструкция на перекрытие.
Популярные статьи  Как сделать звукоизоляцию в квартире?

Какой тип выбрать — зависит от комплекса упражнений, который вы планируете выполнять. Для обычных подтягиваний достаточно даже обычной палки в дверях. На ней можно регулировать ширину хвата в пределах ширины дверного проема. Для более сложных комплексов потребуется нечто более серьезное.

На улице

Уличный турник, обычно, более сложная конструкция. Минимум — две стойки, вкопанные глубоко в землю, к которым кроме перекладины могут быть приварены еще и брусья и/или перекладина. Еще может быть наклонная скамья. Это минимум для тех, кто серьезно занялся своей формой.

Есть совсем простые уличные турники — две стойки с перекладиной, есть целые комплексыДомашний турник своими руками: чертежи схемы + фотоУниверсальный вариант — со шведской стенкой и устройствами для прокачки всех групп мышцДомашний турник своими руками: чертежи схемы + фотоМини-спортивный комплекс на заднем двореДомашний турник своими руками: чертежи схемы + фото

А вообще, можно на наружной стене дома повесить настенный турник — вариант для летних тренировок.

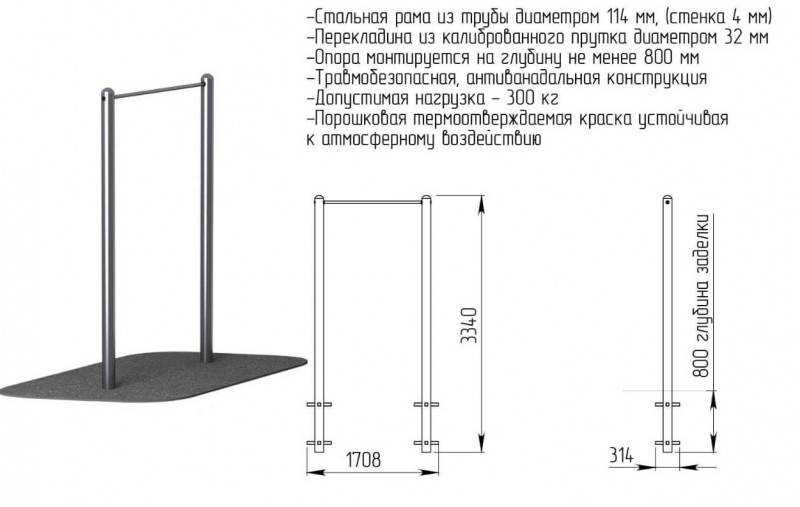

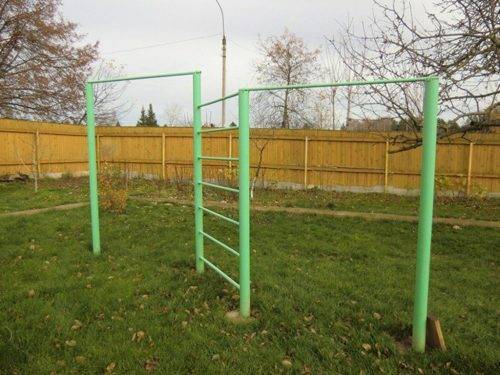

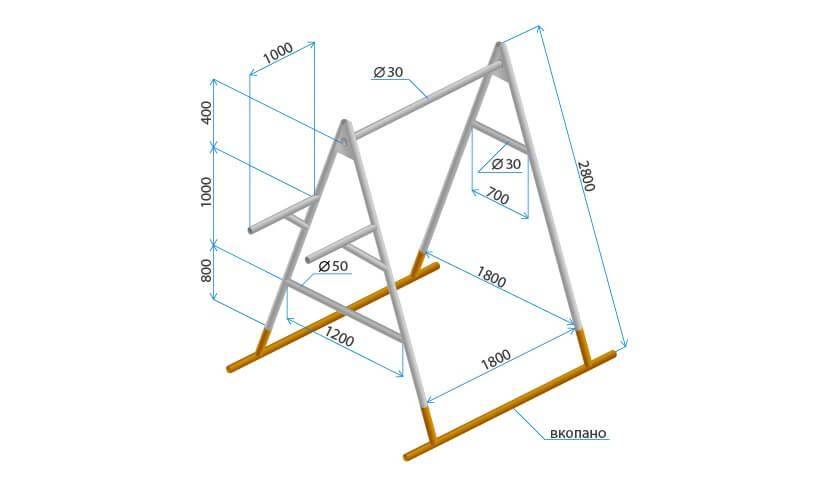

Металлический П-образный турник во дворе частного дома своими руками

В качестве примера представляем стандартную конструкцию, которую можно модифицировать по собственному усмотрению.

Домашний турник своими руками: чертежи схемы + фото

Для самостоятельного изготовления потребуется:

  • труба стальная квадратного или круглого сечения, минимальный размер (диаметр или сторона) не менее 110 мм, толщина стенки – 4…5 мм. Длина двух отрезков – 3340 мм, из которых 800 мм уйдут под землю;
  • уголок или полоса (допускается использование арматуры 20 мм и более, остатков трубы любого профиля) для поперечин внизу, куски по 300….500 мм;
  • пруток или труба круглого сечения 30…35 мм, толщина стенки не менее 2,5 мм;
  • цементный раствор с щебнем/бутовым камнем/шлаком.

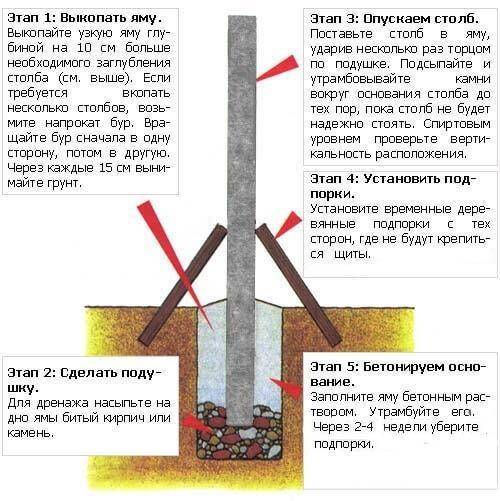

Важно: подготовка ям и бетонирование стоек выполняется по технологии, описанной в предыдущем пункте.

Домашний турник своими руками: чертежи схемы + фото

Порядок выполнения работы:

  1. подготовить стойки – просверлить с одной стороны (не насквозь!) отверстия для фиксации перекладины, наварить внизу поперечины. Если планируется установка перекладины не в отверстие, можно сделать наверху стойки полукруглый паз;
  2. собрать П-образную конструкцию, соединив перекладину со стойками сваркой, сплошным швом. Зачистить сварные швы, покрасить изделие в несколько слоев антикоррозионной краской. Нижнюю часть, которая будет заглублена в грунт, обязательно снабдить заглушками. Желательно добавить здесь еще слой гидроизоляции, обмазочной или рулонной;
  3. подготовить ямы на нужном расстоянии. Это лучше делать после сборки изделия.
  4. установить собранный турник в подготовленные ямы, выровняв по вертикали, и забетонировать стойки.

Домашний турник своими руками: чертежи схемы + фото

Если в наличии имеются трубы сравнительно большого диаметра и готовая П-образная перекладина, можно использовать представленную выше конструкцию (размеры произвольные). Под «колышками», естественно, понимаются металлические стержни достаточного диаметра или же часть П-образной перекладины. Желательно закрепить соединения сваркой.

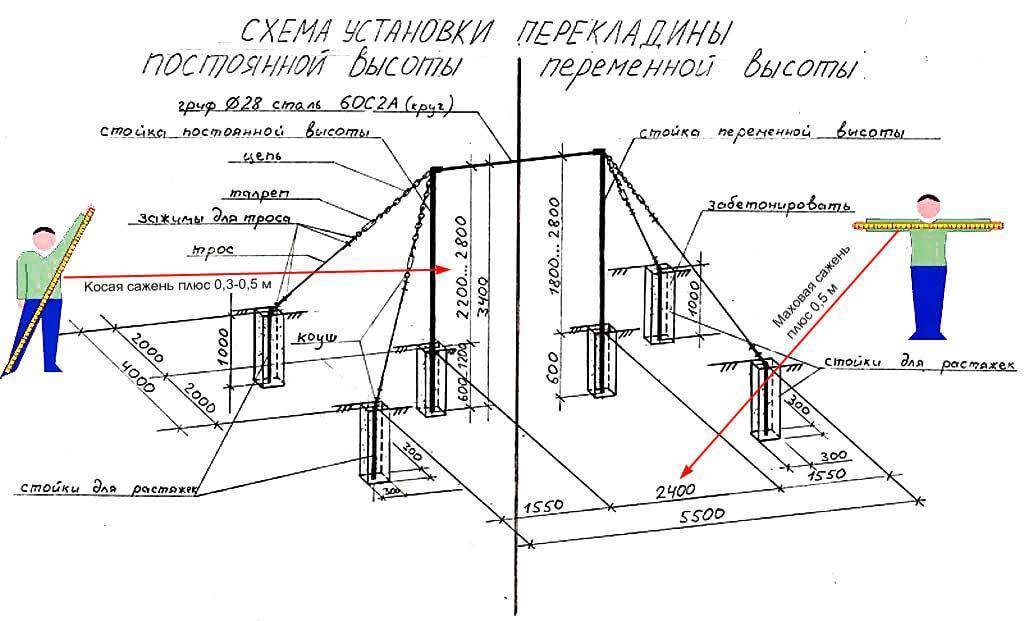

Чтобы усилить конструкцию, можно дополнительно выполнить растяжки, как показано на схеме ниже.

Домашний турник своими руками: чертежи схемы + фото

Варианты более сложных конструкций: А-образные стойки, комплекс из турников двух-трех уровней и брусьев.

Домашний турник своими руками: чертежи схемы + фото

Здесь конструкция сварена из профильной трубы диаметром 30 мм, на соединении А-образных опор добавлены косынки, брусья снабжены подкосами.

Домашний турник своими руками: чертежи схемы + фото

Такой турник, построенный во дворе частного дома своими руками, отлично подойдет для большой семьи с растущими детьми: стойки имеют перфорацию с определенным шагом, что позволяет менять высоту перекладин. Естественно, сечение стоек увеличивается до 50…100 мм, шаг отверстий не стоит делать менее 100 мм из соображений прочности. Крепление перекладин – шпильками.

Подготовка к постройке, выбор места и размеров, изготовление чертежей

Прежде чем самостоятельно сделать турник, выбираем место, где его хотим расположить. Домашний тренажёр имеет больше ограничений, чем уличный: высота перекладины, избирательность движений и виды упражнений.

Правила размещения на приусадебном участке:

  1. Уличный турник устанавливают на ровной площадке, вдали от стен, столбов или заборов.
  2. Для увеличения безопасности тренировок необходимо выбирать мягкий грунт, зелёный газон или специальное резиновое покрытие.
  3. Лучше всего разместить турник на открытой площадке в тени деревьев. Так, чтобы летом не было жарко на солнце, а ветки деревьев не мешали занятиям.
  4. Перекладину можно разместить между двух деревьев, на деревянных, металлических или бетонных столбах.

Домашний турник своими руками: чертежи схемы + фото

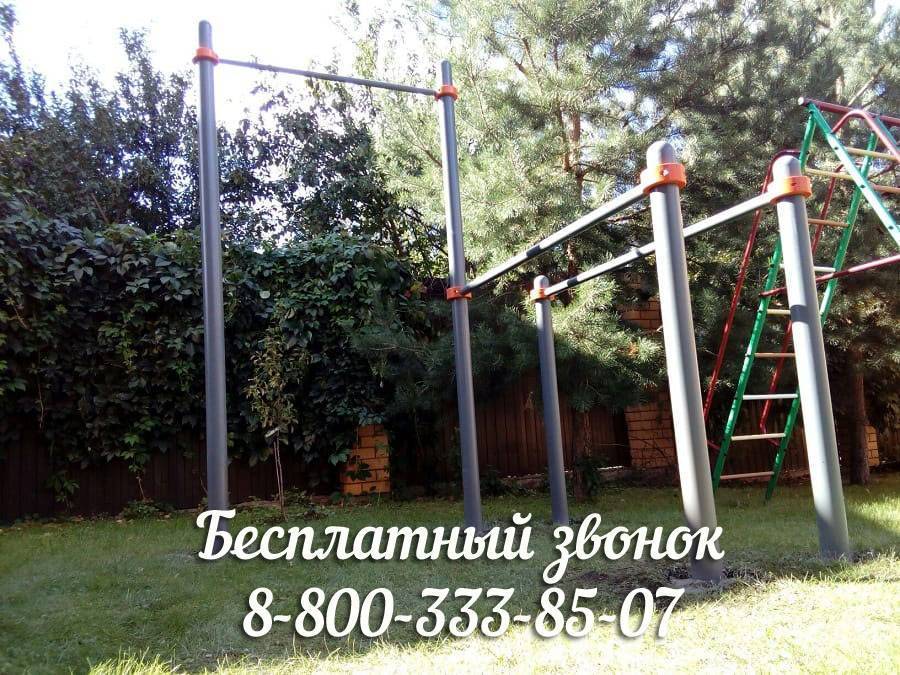

Турник лучше всего разместить на ровной открытой площадке позади дома

Делаем рисунок или чертёж будущей конструкции.

Домашний турник своими руками: чертежи схемы + фото

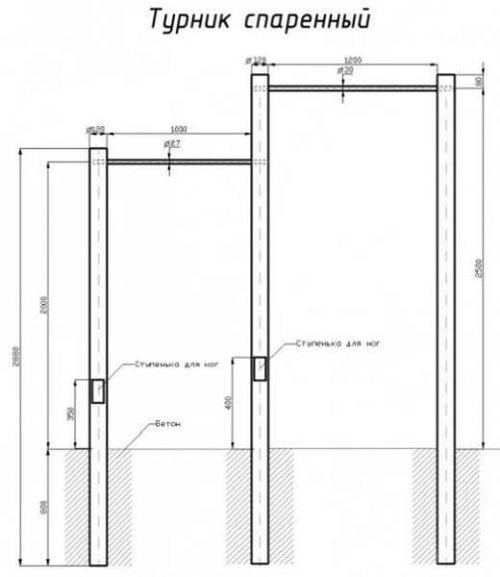

Спаренный турник подойдёт для взрослых и детей

Виды турников

В зависимости от конструкции и способа крепления, выделяют следующие разновидности турников:

Настенный турник

Конструкция турника предполагает вертикальное крепление к стене анкерными болтами (в двух, иногда в четырех местах). Надежный вариант для домашнего турника. Крепление к стене придает конструкции устойчивости.

Настенный турник можно монтировать только на надежную стену из бетона или кирпича. На тонкие деревянные или гипсокартонные перегородки такой турник устанавливать нельзя.

Угловой настенный турник

Вариант настенного исполнения, при котором крепление турника осуществляется в углу, между двумя перпендикулярно расположенными стенами. Угловое расположение позволяет создать дополнительное пространство для тренирующегося, задействовав угол.

Наддверный турник

Домашний турник своими руками: чертежи схемы + фото
Турник монтируется над дверным проемом. Таким образом, во время выполнения различных упражнений, корпус и ноги тренирующегося могут уходить в дверной проем.

Турник в дверном проеме

Самый популярный вариант домашних турников. Для тренировок задействуется дверной проем, благодаря чему тренирующийся имеет достаточное пространство и спереди, и сзади. Однако такие турники часто бывают ненадежны. Хотя турник в дверном проеме способен выдерживать 130 – 150 кг, на них не рекомендуется выполнять сложные упражнения, в частности упражнения в положении вниз головой. Из-за того, что оба конца турника углубляются в дверную коробку, порой бывает сложно оценить реальную надежность турника. Со временем дерево может деформироваться, а надежность конструкции снизится. Крепление непосредственно к бетонной или кирпичной стене является более надежным, чем в дверную коробку.

Выделяют два вида турников в дверном проеме:

Домашний турник своими руками: чертежи схемы + фото

Распорный турник

Крепится за счет внутренней распорной пружины. Такие турники обычно делают съемными. Обычно он выдерживает вес взрослого человека, однако из-за неправильного монтажа, раскачки при выполнении упражнений, или чрезмерной нагрузке может оборваться.

Раздвижной турник

Фиксируется посредством выдвижных телескопических труб. Крепится анкерными болтами, поэтому считается более надежным, чем распорный.

Турник в проеме между двумя стенами

Аналог турника в дверном проеме, но турник крепится не в дверную коробку, а непосредственно к стенам.

Домашний турник своими руками: чертежи схемы + фото
Далеко не во всех помещениях есть возможность для такой установки, но если такая возможность имеется, то это отличное место для турника.

Потолочный турник

Турники, крепящиеся к потолку во многом похожи на турники с настенным расположением.

Потолочные турники бывают самой различной конструкции, от самых простых, до более сложных, подразумевающих возможность подтягивания разным хватом.

Турник, комбинированный с брусьями

Эффективный комплексный снаряд, позволяющий существенно расширить возможности для тренировок, добавив к подтягиваниям еще и отжимания на брусьях.

Если есть такая возможность постарайтесь сделать для себя именно турник, комбинированный с брусьями, т.к. брусья задействуют дополнительные группы мышц, и в комбинации с турником дадут более существенный результат.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
