Как выполнить монтаж теплого пола: укладываем самостоятельно

Какой мощности теплый пол выбрать

Начнем с того, что температура пола регулируется санитарными нормами (СНиП 2.04.05*91*, п. 3.16). Согласно этому документу пол нельзя нагревать выше:

  • 26°С — в помещениях где люди находятся постоянно (жилые);
  • 31°С — пол в помещениях где люди находятся временно (ванная, туалет и т.д.).

При этом ограничена и максимальная температура нагрева над нагревательным элементом. Она не должна быть выше 35°С. На самом деле, комфортно себя чувствуете, если под ногами примерно 26-29 градусов. Оно, конечно, личное дело, но более теплый пол ощущается как горячий.

После того как определитесь с мощностью теплого пола, можно выбирать мощность кабеля или нагревательного мата

А зачем нам температура пола? А потому что от этого зависит требуемая мощность на квадратный метр. Если делать все по правилам, надо рассчитывать теплопотери помещения, учитывать теплоемкость материалов, наличие и качество утепления. Расчет мощности теплого пола — это целый процесс. Но можно сделать проще. Есть «средняя температура по больнице». Данные, которые собраны на основании реально работающих конструкций приведены в таблице.

Какой мощности взять теплый пол под плитку

Но тут не учитывается слой клея и толщина плитки. Это реально «средние» показатели. Как их скорректировать? Если слой клея, плитка или керамогранит толстые, добавьте около 20%. Это даст требуемую температуру. И вообще, лучше брать мощность с запасом. Есть две причины. Во-первых, работа на пределе возможностей вредит оборудованию. Оно быстрее выходит из строя. Это касается и нагревательных элементов.

Во-вторых, на случай экстремальных холодов или отключения основного отопления будете иметь некоторый резерв. Правда, увеличение максимальной мощности нагревательных элементов ведет к увеличению диаметра проводов в линии питания и мощности автоматов. Но в электрике запас по мощности — это всегда лучше, чем недостаток. Более безопасно.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Сначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Укладка плитки

Почти нет разницы, на какой пол укладывается плитка. Разница только в том, что для теплого водяного пола необходимо выбирать гладкую плитку, без рельефного рисунка.

Технология укладки плитки следующая:

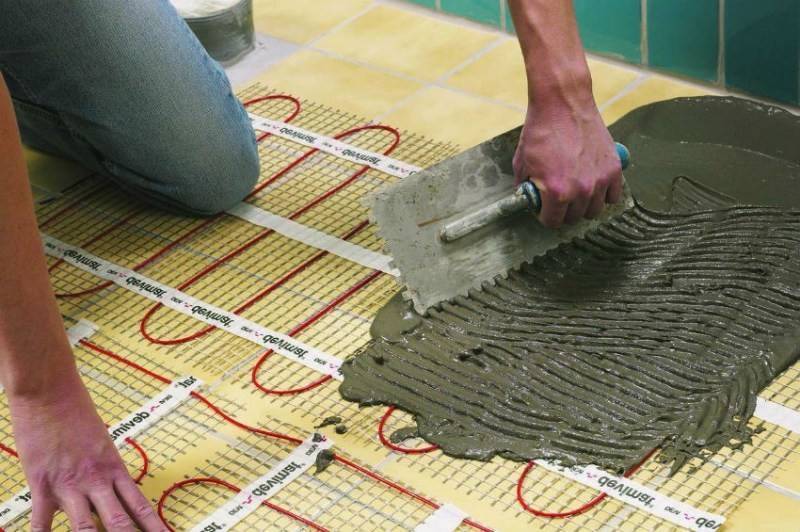

  1. Клей, предназначенный для теплых полов, наносится на поверхность.
  2. При помощи зубчатого шпателя клей наносится на плитку. Затем она прикладывается к полу и прижимается посередине.
  3. Для образования ровных швов в них вставляются пластмассовые крестики.
  4. После укладки 2-3 рядов необходимо проверить поверхность по уровню. Крестики нужно убрать до застывания клея. Таким способом укладывается вся поверхность.
  5. Когда клей застынет, это займет 1-2 дня, затираются швы.

Плитку можно укладывать только при отключенном подогреве пола. Лишь после окончания всех работ с плиткой разрешается пользоваться системой.

Выполнить установку водяного теплого пола самостоятельно не совсем просто, но если иметь желание, то с этой задачей можно справиться

Особенно если брать во внимание то, что за работу мастера нужно будет заплатить примерно такую же сумму, как за весь материал

Как не допустить ошибок при монтаже

Пошаговое подключение теплого пола своими руками предполагает выполнение действий в строгой последовательности, при этом мастер должен знать, какие бывают ошибки, чтобы их не допустить.

Ошибка – укладка ЭТП под тяжелыми предметами мебели или бытовыми приборами. Недостаточное охлаждение системы приводит к перегреву провода, и он неизбежно выходит из строя.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Ошибка – включение мата или системы с греющим проводом до того как высохнет стяжка. Такое действие приводит к поломке нагревателя, если требуется проверить целостность кабеля с правильностью подключения, замерьте сопротивление. Этот пункт не касается теплых полов с инфракрасной пленкой, который, наоборот, рекомендуется подключать к сети с целью проверки.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Ошибка – перегиб или натяжение провода. На греющий провод нельзя наступать, чтобы не повредить проводник, изоляцию или не сломать всю систему, не допускайте механических повреждений пленки при установке инфракрасного ЭТП.

Ошибка – заливка стяжки без проверки сопротивления изоляции. Проверять сопротивление следует на каждом этапе работы, показатель может отличаться от указанного производителем, но разница должна быть небольшой и не может превышать 10%.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Как выполнить монтаж теплого пола: укладываем самостоятельно

Ошибка – заливка стяжкой датчика температуры. Перед тем как приступить к заливке, расположите прибор в гофре, тогда температурный датчик не выйдет из строя и будет исправно работать.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Ошибка – не заизолировать части, где проходит ток. При монтаже не исключены порезы пленки, которые можно устранить с помощью изоляции, это сделать необходимо, в противном случае во время эксплуатации теплых полов, постоянно будет фиксироваться утечка тока и отключаться питание.

Некоторые нюансы установки — как сделать правильно

Наряду со сложностями в получении разрешительной документации, при монтаже водяного теплого пола в квартире могут допускаться следующие ошибки:

Самостоятельное врезание в независимо подключенный стояк. Отопительный контур центрального отопления постоянно заполнен теплоносителем (его сливают только на время обслуживания). Любые работы подобного типа разрешается проводить только после получения разрешения и сливания воды из труб.
При прямом запитывании от центрального отопления теплый пол будет лишен возможности регулировки уровня нагревания

Во избежание подобной ситуации важно обзавестись узлом подмеса и водяным коллектором.
Отсутствие проекта. Согласно нормам СНиП, длина трубопровода имеет ограничение – 70 м, чего хватает на обогрев не более 10 м2 пола

Поэтому важно заранее составить проект, как правильно сделать теплый пол в квартире, где будут определены зоны отопления.
Система теплого полка организовывается из узлов от разных производителей. Распространенная ошибка, из-за которой зачастую случается протечки.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Водяной теплый пол

Он представляет собой наиболее старую модификацию. Используется уже достаточно давно, и успел зарекомендовать себя как надежная система. А главное монтаж, при наличии инструментов может произвести мастер без подготовки самостоятельно.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Водяной теплый пол — это система, состоящая из труб, которые помещаются под основное половое покрытие. При этом существует два варианта размещение коммуникаций, это:

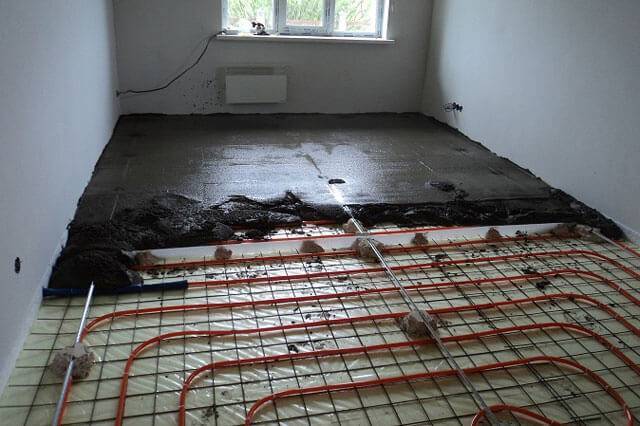

  • «Мокрый». Получил свое название благодаря тому, что при его монтаже используются жидкие материалы в частности – цементная стяжка.
  • «Сухой». Трубы монтируются на полистирольные маты или дерево-реечную подложку. Чаще всего такой вид пола можно наблюдать именно в деревянных домах или квартирах, где нет возможности использовать стяжку.

Нельзя сказать какой вид пола лучше, каждый вид используется в разных ситуациях. Подробнее о них поговорим ниже. А пока – особенности водяного пола в сравнении с электрическим.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

  • медными;
  • металлопластиковыми.
Популярные статьи  Опилки в качестве утеплителя: плюсы и минусы материала

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

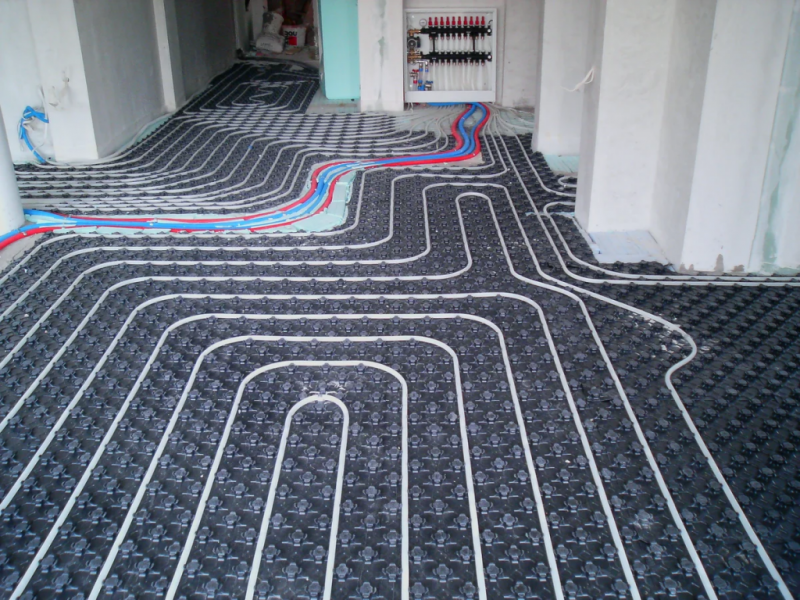

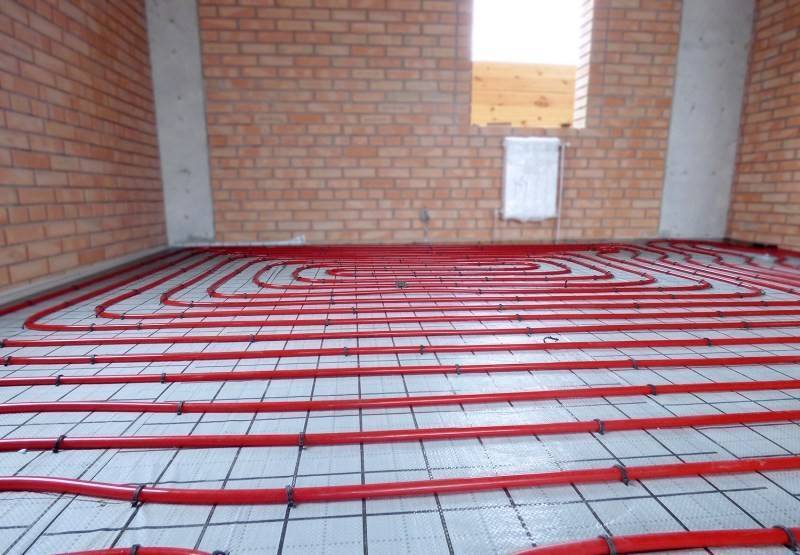

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

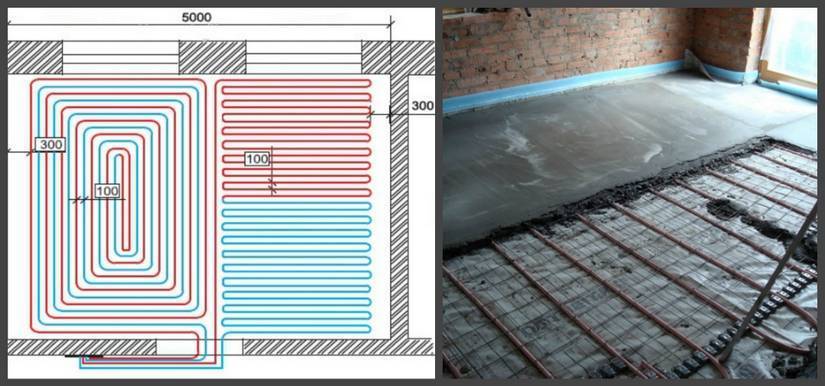

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Как выбрать крепления

Выбор подходящих крепёжных элементов зависит от типа подложки и способа установки чистового пола. Как правило, после монтажа и фиксации труб тёплого пола их заливают цементной стяжкой, поверх которой укладывается слой гидро- и пароизоляции, а затем – чистовой пол.

Несмотря на то, что специалисты рекомендуют использовать несколько защитных слоёв, как до, так и после установки тёплого пола, многие владельцы предпочитают экономить на материалах, не используя армирующую подложку.

В этом случае укладка труб производится прямо на черновой бетонный или деревянный пол, что также допустимо при использовании рулонной гидроизоляции. Для фиксации трубопровода в неподвижном состоянии можно использовать пластиковые или металлические клипсы.

Система

Чаще всего водяные теплые полы подсоединяются к системе отопления, которая работает от котла. Также выпускаются и другие приборы, предназначенные для этих целей. Выбирается такое устройство исходя из индивидуальных предпочтений владельцев жилого помещения и их финансовых возможностей.

Почти во всех системах такого типа используется циркуляционный насос. Он необходим, потому что нагревательные элементы располагаются ниже уровня пола, и невозможно сделать контурный самотек горячей воды. А так как она всегда будет перемешиваться, то будут появляться холодные области.

Есть мастера, которые стремятся изготовить насосный узел самостоятельно, при этом тратится много труда и времени. Профессионалы в этой области советуют покупать уже готовое устройство, в котором кроме насоса с необходимой производительностью имеются еще и дополнительные механизмы, собранные в часть системы.

Приобретенный насосный узел требуется только установить в нужное место согласно разработанному проекту либо руководству.

Выпускаются еще и готовые коллекторные узлы, в состав которых входят смесители, байпас и вентиль. К тому же в специализированных магазинах можно встретить готовые модули, конструкция которых имеет манометры, датчики температуры и запорные клапаны.

Соединение всех узлов и элементов системы производится при помощи предназначенных для этого фитингов, которые имеют резиновые прокладки. Но некоторые специалисты предпочитают дополнительно уплотнять резьбовые соединения специальной лентой.

Следует понимать, что для соединения всех деталей конструкции теплого пола существует большое количество разнообразных способов. Однако нельзя однозначно утверждать, что среди них какой-то метод является абсолютно идеальным. По этой причине среди мастеров постоянно возникают дискуссии. Поэтому сначала следует изучить все наиболее часто используемые методы соединения, а затем уже выбрать самый подходящий среди них.

В данном случае самое простое и очевидное решение – это приобрести продукцию, изготовленную на заводе, и выполнять ее установку строго по инструкции, которая прилагается к устройству. Но перед этим нужно выбрать готовую систему, подходящую по размерам помещения.

Конструкция теплого пола водяного

Как выполнить монтаж теплого пола: укладываем самостоятельно

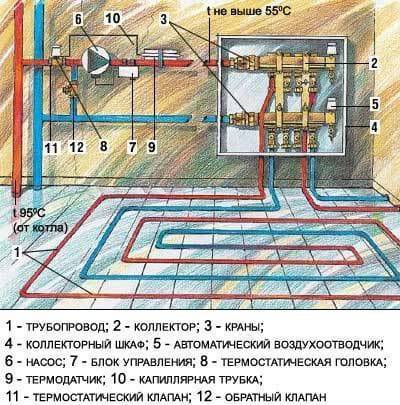

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С

На данный факт стоит обращать внимание, если система работает от газового котла

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Терморегулятор

Система водяного теплого пола крайне редко состоит из одного контура. Каждый из них регулируют отдельно. Сервоприводы и термостаты позволяют управлять системой в автоматическом режиме. В итоге пользователь сможет экономить до 30% потребляемой энергии.

Кроме того, нередко ставят термостаты с сенсорным или дистанционным управлением. Они имеют полный функционал. Их часто используют в системе «умный дом».

Изоляция труб

Более подробную информацию об изоляции труб в горизонтальных перекрытиях возможно изучить в нормативах СП 41-102-98.

Гофру или скорлупу используют для поддержания определенной температуры в трубопроводе. На участках. С холодной жидкостью иногда скапливается конденсат, а теплоизоляция помогает значительно снизить риск возникновения излишков.

При обустройстве бетонной стяжки наиболее часто используют именно гофру. В результате трубы дополнительно защищены от давления раствора. В продаже возможно найти материалы синего и красного цветов.

Если высота стяжки превышает 10 сантиметров, то используют жесткую гофру. Если дополнительно надевается скорлупа, то высота слоя может доходить до 7 см. Двойная защита помогает справиться не только с давлением бетонной стяжки, но и с последующими нагрузками.

Сетчатые маты предельно упрощают монтаж

Такая конструкция дает несколько важных преимуществ:

— Предельно упрощается процесс укладки обогревательных элементов по поверхности пола – для него не требуется никаких дополнительных деталей. Это, кстати, отражается и на общей высоте создаваемого «пирога».

— Толщину стяжки можно уменьшить, а в некоторых случая, например, при выкладке плитки – есть возможность вообще обойтись без заливки стяжки или выравнивающего состава.

Системы электрических «теплых полов» инфракрасного принципа действия.

Главное отличие этих систем – в способе передачи энергии. Рабочие элементы изготовлены из специальных материалов, которые, не нагреваясь сильно сами, создают мощный поток инфракрасного излучения, преобразующегося при попадании на непрозрачные поверхности в тепловую энергию.

Инфракрасные «теплые полы» представлены двумя разновидностями:

а) Пленочные нагревательные элементы. Между двумя прочными слоями прозрачной полимерной пленки расположены медные токопроводящие шины. Они соединены между собой параллельными полосами, содержащими карбоновую пасту, которая при пропускании тока излучает инфракрасный поток.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Виды теплого пола

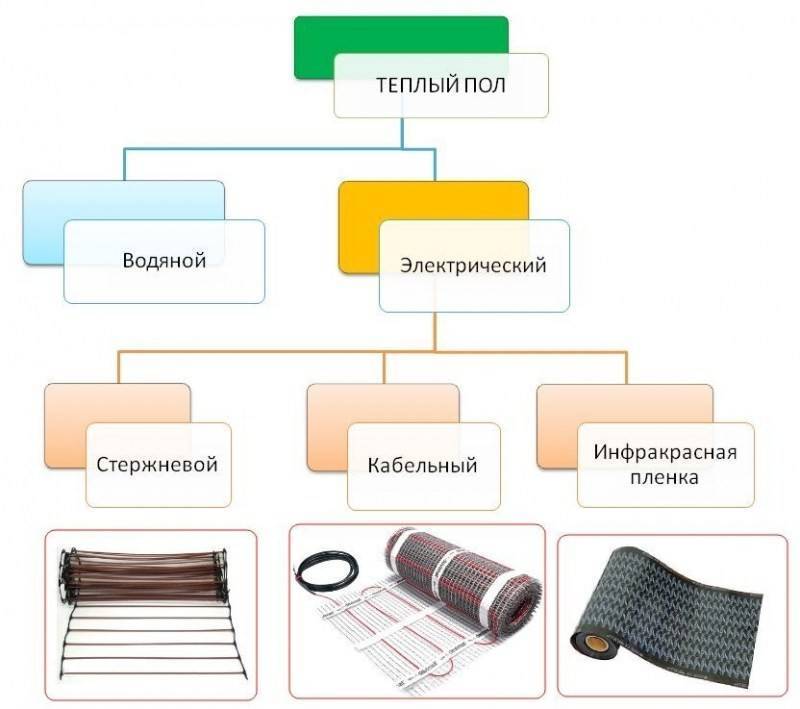

Существует несколько типов организации обогревающих полов.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Наиболее распространенной считается система тёплого пола с применением эластичных труб из полиэтилена. Вариант экономичный, теплоноситель двигается по бесшовным трубам и не испаряется, за исключением небольших потерь на котле. Плюс такого метода в том, что бетонированная стяжка не позволяет перегреваться трубам и воде, что позволяет покрыть пол практически любым материалом.

Как выполнить монтаж теплого пола: укладываем самостоятельно

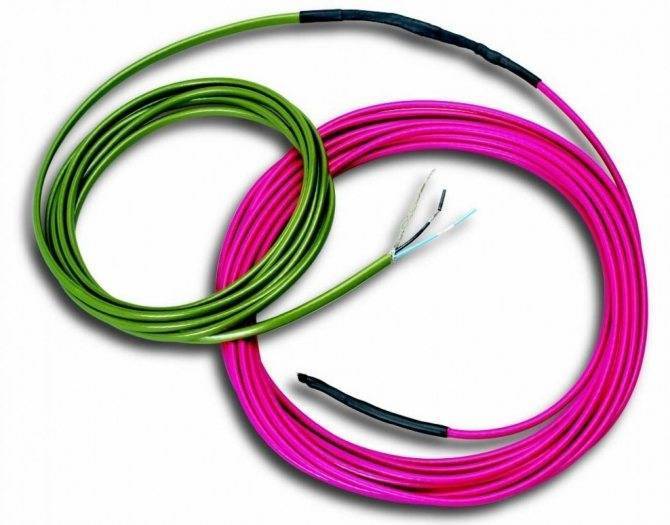

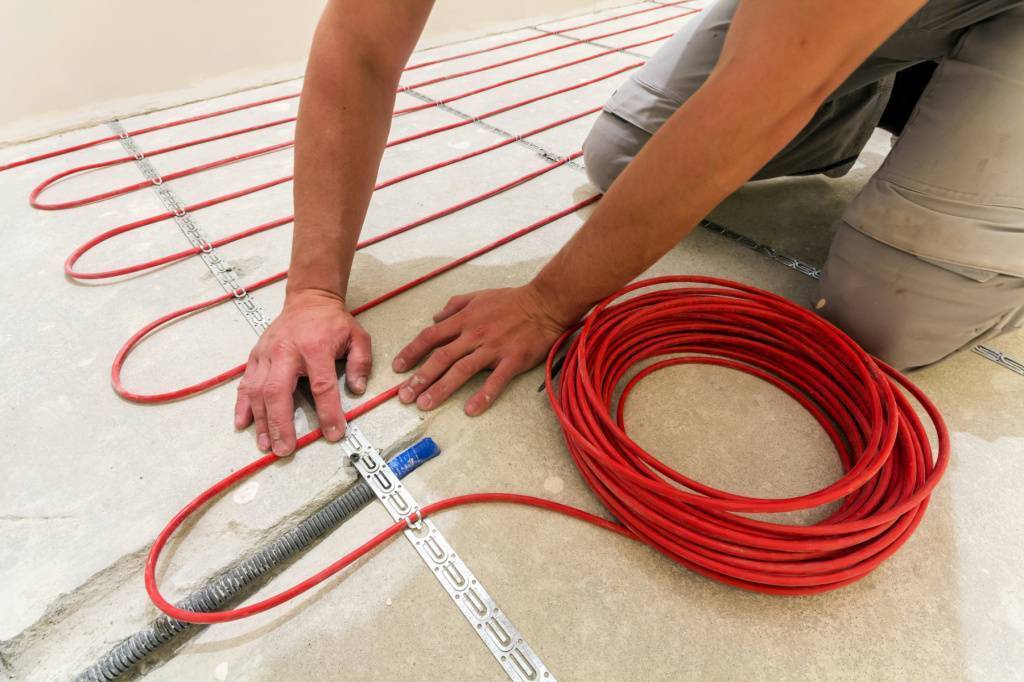

Монтирование электрических кабелей, которые при нагревании обеспечивают тепло Вашему полу – второй вид. Система надежная, в отличие от труб вы обезопасите себя от протечек, а благодаря многослойной изоляции проводов – от опасности возгорания.

Популярные статьи  Электросчетчики двухтарифные: как выбрать — узнайте, какой лучше по характеристикам

Как выполнить монтаж теплого пола: укладываем самостоятельно

Как выполнить монтаж теплого пола: укладываем самостоятельно

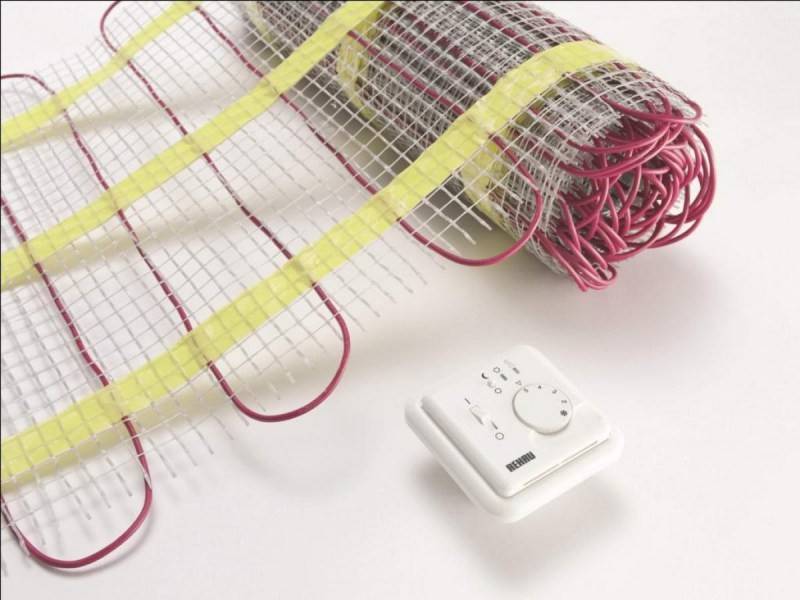

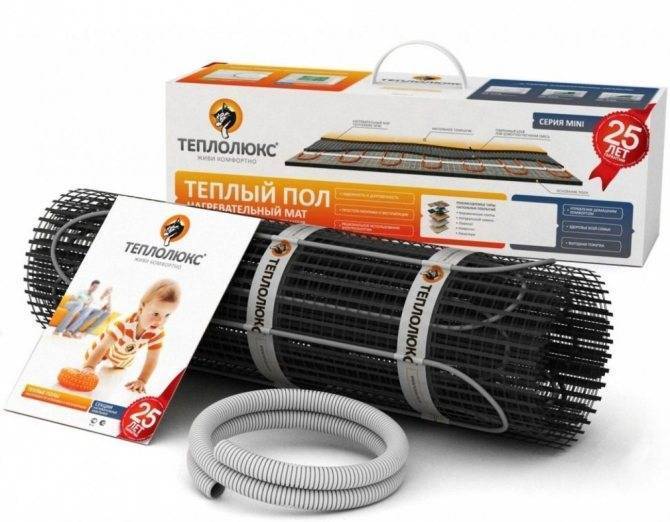

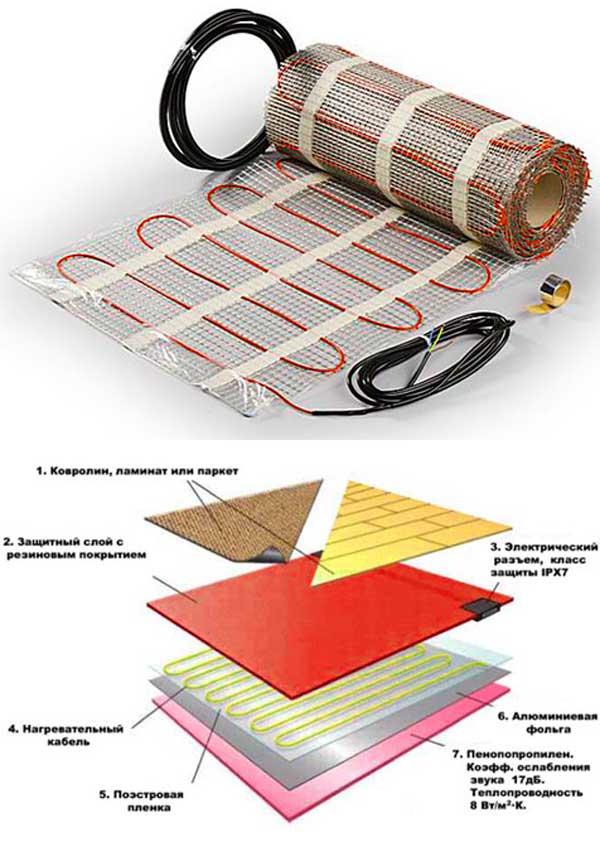

Еще один тип — это маты электрические. В их основу тоже входят электрические провода, но преимуществом является легкость монтажа. Нужно просто раскрутить и уложить готовый рулон, где змейкой закреплен кабель.

Как выполнить монтаж теплого пола: укладываем самостоятельно

К недостаткам можно отнести то, что укладывать такой пол возможно только под кафелем, предварительно покрыв необходимым клеем.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Возможен вариант укладки под ковролин, однако является ненадежным, неправильно расставленная мебель может оказывать нагрузку и послужить причиной возгорания ковролина или повреждениям теплого пола.

Как выполнить монтаж теплого пола: укладываем самостоятельно

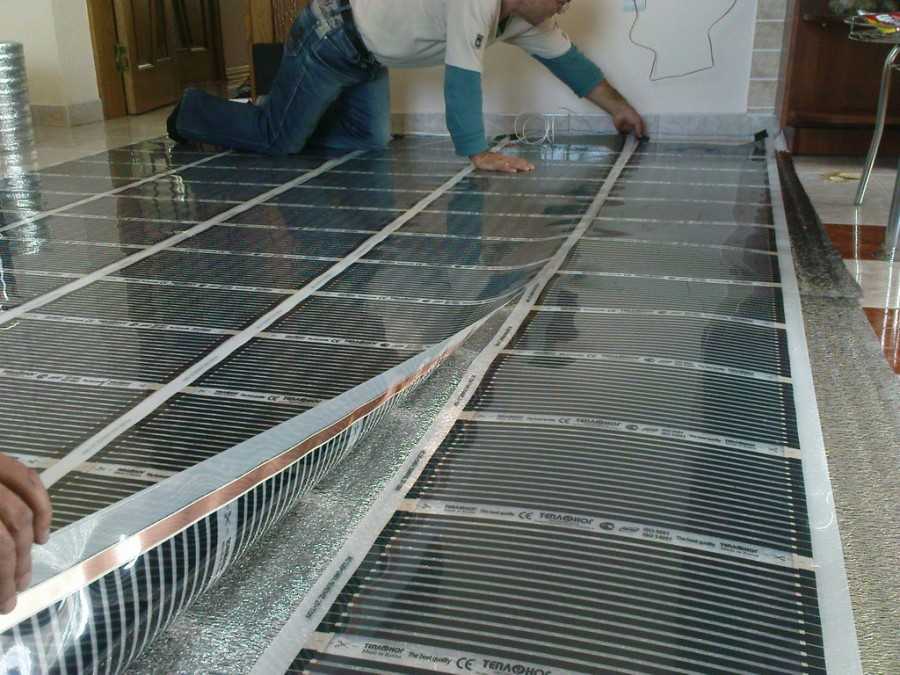

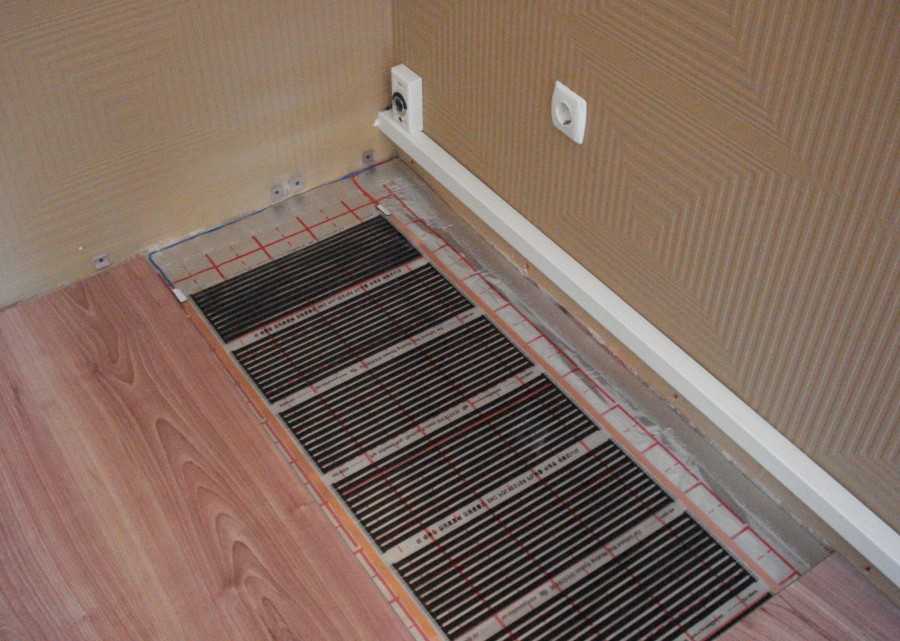

Последний способ уложить теплый пол – пленочный. Это такие же маты, в которых основа это рулон, с расположенными на нем секций из биметаллических алюминиевых или медных полосок. Они пропуская ток, нагреваются.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Если секции элементов производят из углеродной основы с проводниками из меди, температура их нагрева не превышает 28°, поэтому такая система подойдет для укладки под любой, в том числе и деревянный пол.

Укладка теплого пола своими руками потребует определенных навыков и предварительной подготовки.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

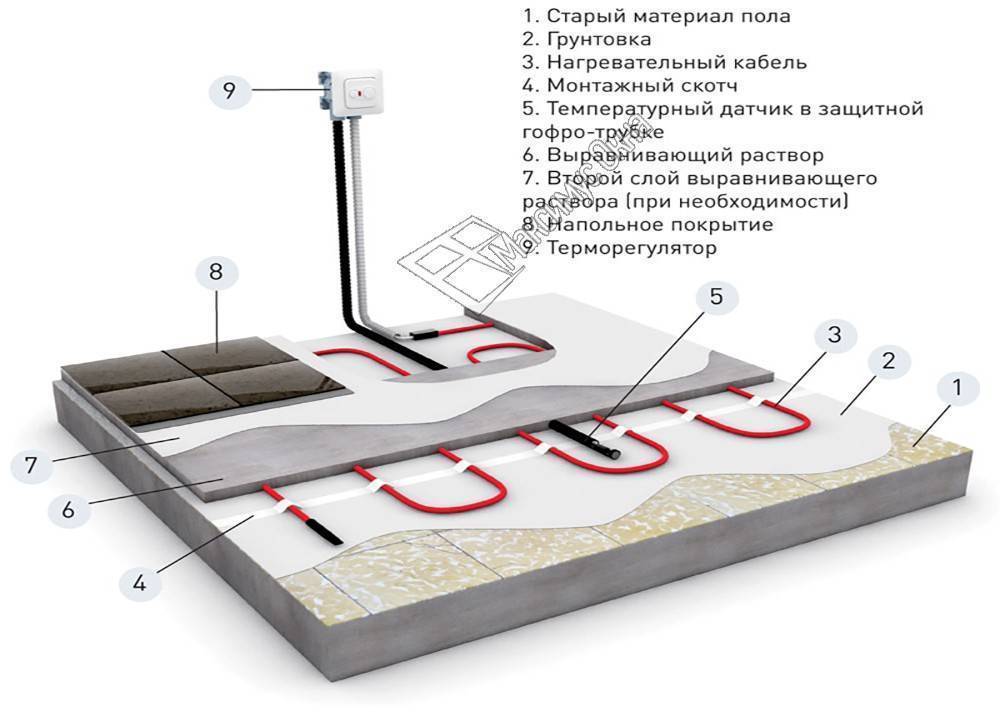

Монтаж полов из греющего кабеля

Установка кабельных электрических теплых полов происходит в следующей последовательности:

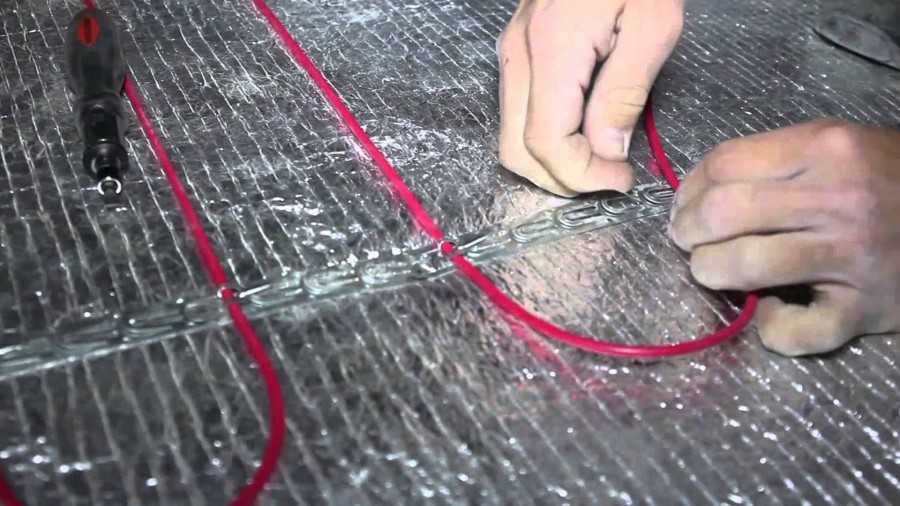

  1. Крепеж нагревателей.
  2. Создание стяжки.

Нужно отметить, что кабель может быть закрепленным, и нет. Во втором случае его придется устанавливать самостоятельно. А вот в первом кабель закреплен на специальные маты из металла, либо специального волокна. Такие маты устанавливать намного проще.

Следует отметить ошибки, которые часто допускаются:

  1. Некачественный материалы для стяжки. На этом этапе следует подходить особо тщательно к выбору материала. В противном случае стяжка может потрескаться. Попытки исправить положение могут повредить нагревательные элементы.
  2. Установка датчика температуры. Он устанавливается во время заливки стяжки. Расположить его следует ближе к центру плиты, в гофротрубе. На следующих этапах он подключается к щиту управления.
  3. Проверка. Перед заливкой необходимо проверить работает ли установленная система.

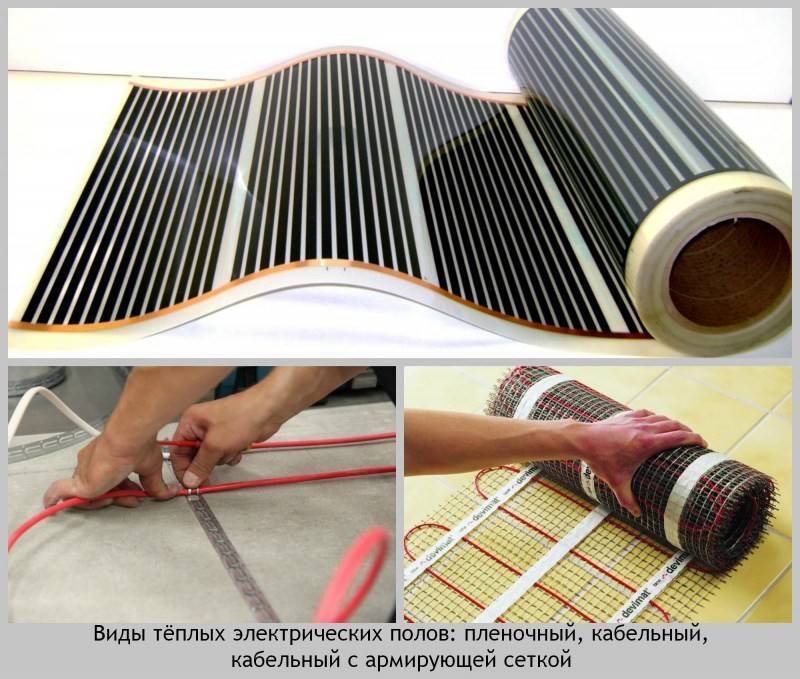

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

  • кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
  • нагревательных матов из стеклоткани с проложенными в них кабелями;
  • инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

  • Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
  • Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
  • Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
  • Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
  • Монтажные работы стали намного проще;
  • Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

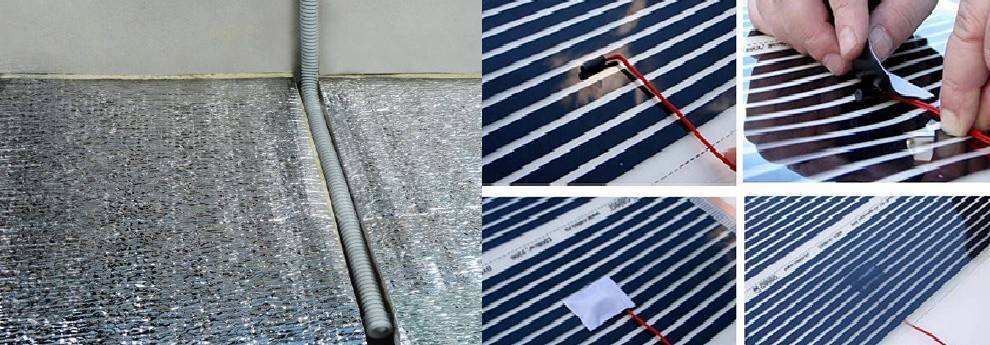

Инфракрасная плёнка

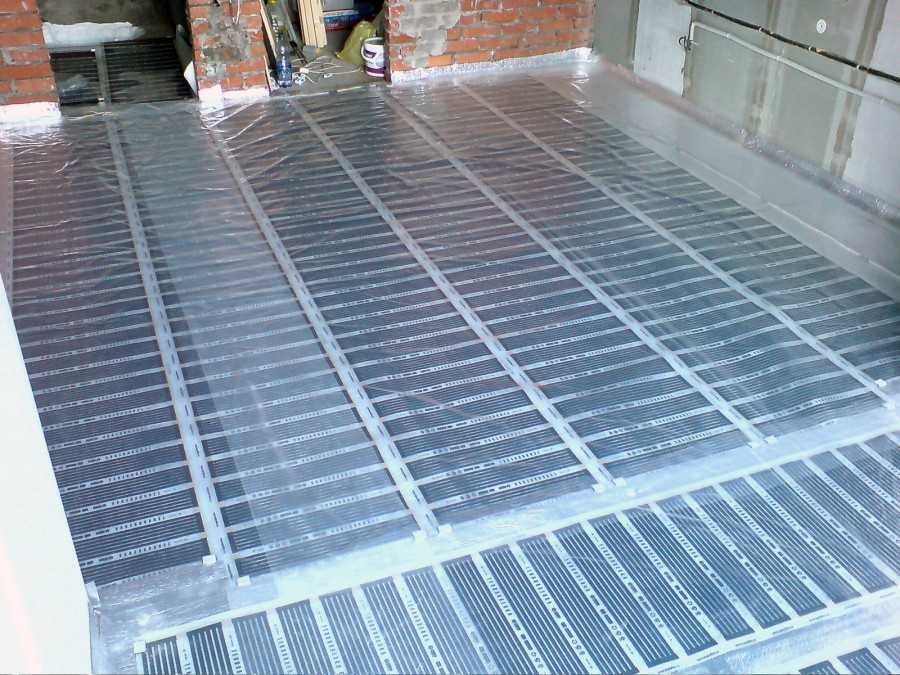

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

Плёнки инфракрасного типа выпускаются двух видов:

  • сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
  • полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

Инфракрасная отопительная пленка — Инфракрасные обогреватели

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Как правильно выбрать кабель для теплого пола

Если планируется в квартире провести установку плиточного теплого пола, то необходимо выбрать вариант, который подойдет наилучшим образом.

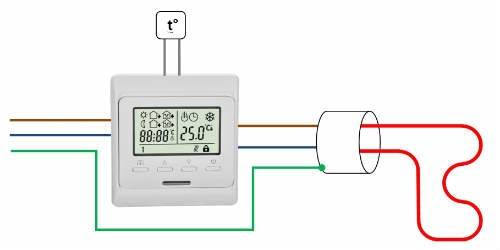

Управление нагревательным матом

При этом надо принять во внимание следующее:

Тип напольного покрытия.
Является ли теплый пол единственным источником отопления. Если он играет дополнительную роль, то его мощность можно выбирать в дополнительных пределах

Когда в квартире теплый пол является единственным источником тепла, важно выбирать модели, имеющие наиболее значительную мощность.
Какую электрическую мощность необходимо обеспечить для качественной работы пола. Это учитывается при оплате электричества и при совместной работе с мощными электрическими приборами.
Производителя изделия

От этого зависят качество и надежность работы, наличие гарантии, характеристики теплого электропола.

Что потребуется

Очень важно правильно спланировать бюджет, чтобы не экономить не только на самих нагревательных элементах, но и на всех строительных материалах. Качественная гидроизоляция особенно важна, в ряде случаев она является решающим фактором

Популярные статьи  Пластиковые кольца для колодца — разбираемся для чего они нужны

Для укладки пола потребуются такие материалы:

  • сама система полов (нагревательные элементы и укрепляющая сетка, идущая в комплекте);
  • соединительные провода;
  • крепления;
  • регулятор температур;
  • термодатчик;
  • система защиты УЗО (устройство защитного отключения);
  • цемент с песком;
  • медный кабель для заземления.

Также необходимо заранее приобрести напольное покрытие, чтобы определиться с его толщиной, фактурой и иными эстетическими характеристиками.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Выбор материала

Нагревательный кабель может иметь различные исполнения.

Основные виды кабелей:

  1. Саморегулирующий. Элемент – полимерная матрица. При перегреве в зоне нарушения снижается оборот тока, чтобы предотвратить поломку. Остальные участки работают в нормальном режиме. Благодаря данному свойству кабель такого типа обладает долговечностью и высокой надежностью, однако отличается высокой стоимостью.
  2. Резистентный. Состоит из одной или двух жил, которые имеют очень высокое сопротивление. Проходя по ним, ток преобразуется в тепловую энергию. Нагревательная жила защищена слоем изоляции и металлической оплеткой, отвечающей за заземление. Однако если один из участков жилы выходит из строя, вся система необратимо ломается.

Монтаж кабеля, ответвленного за нагрев, осуществляется в слой цементной заливки, которая будет дополнительно перераспределять тепло и выполнять функцию изоляции от холода из внешних источников.

Как выполнить монтаж теплого пола: укладываем самостоятельно

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Как выполнить монтаж теплого пола: укладываем самостоятельноПодгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

  • Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
  • Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
  • В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

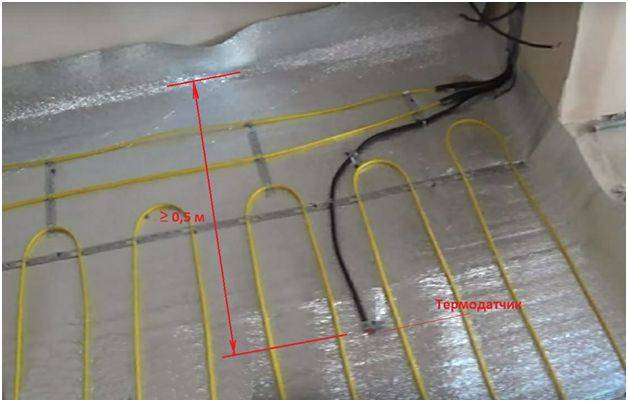

Схема укладки кабеля

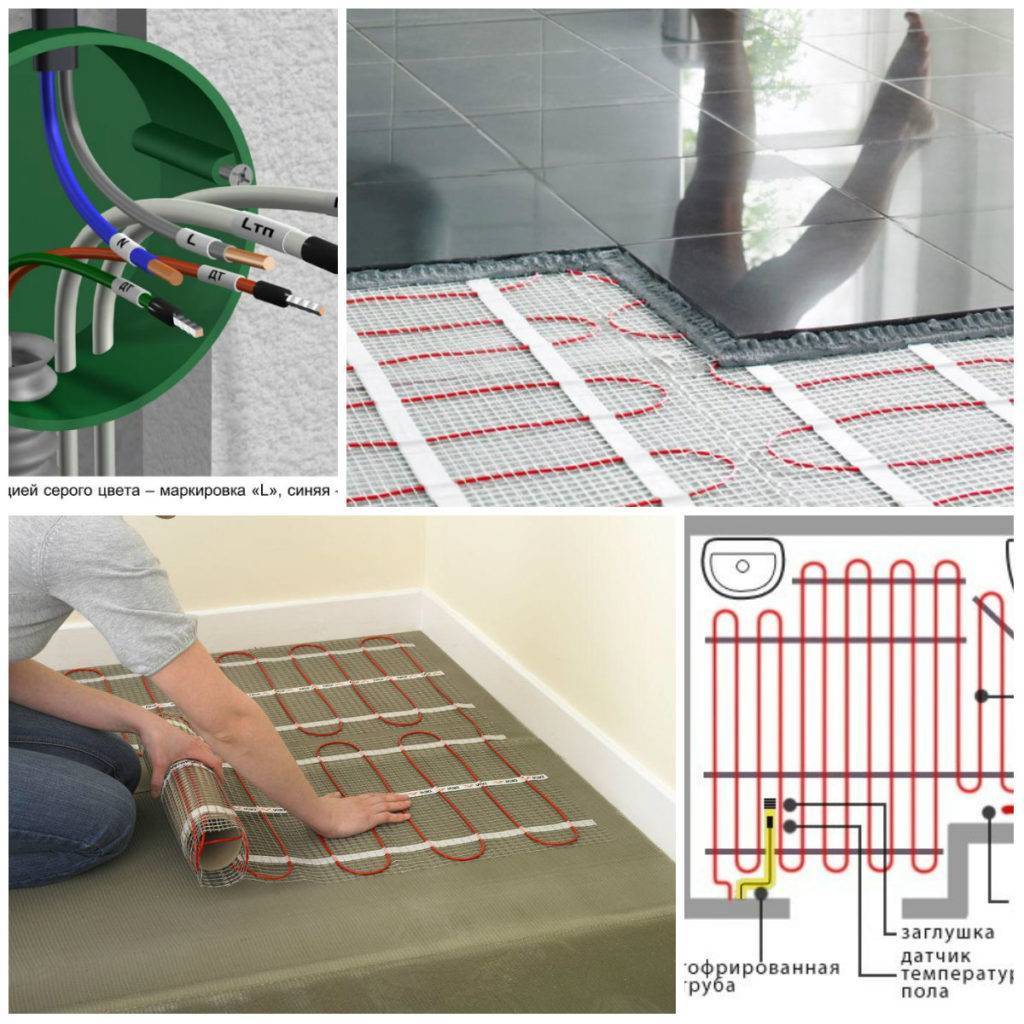

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

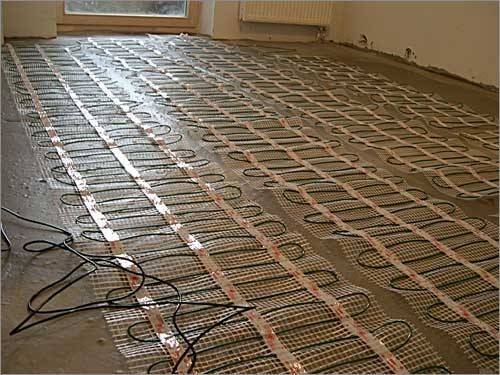

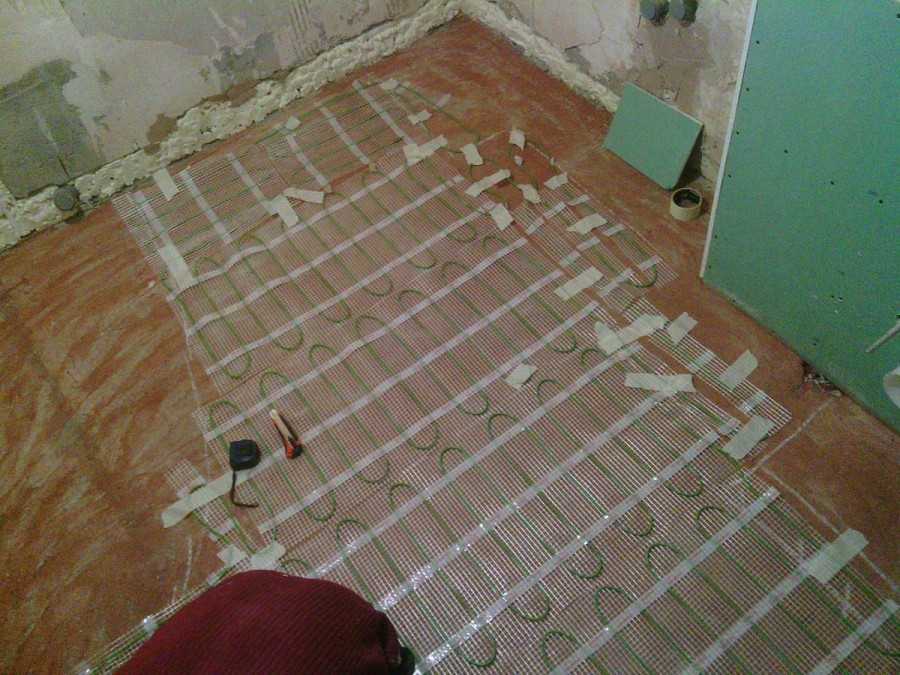

Как выполнить монтаж теплого пола: укладываем самостоятельноУложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

  1. От сети переменного тока идут два провода.
  2. От нагревательного кабеля два провода.
  3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Как выполнить монтаж теплого пола: укладываем самостоятельноСхема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

Не забудьте оценить статью:

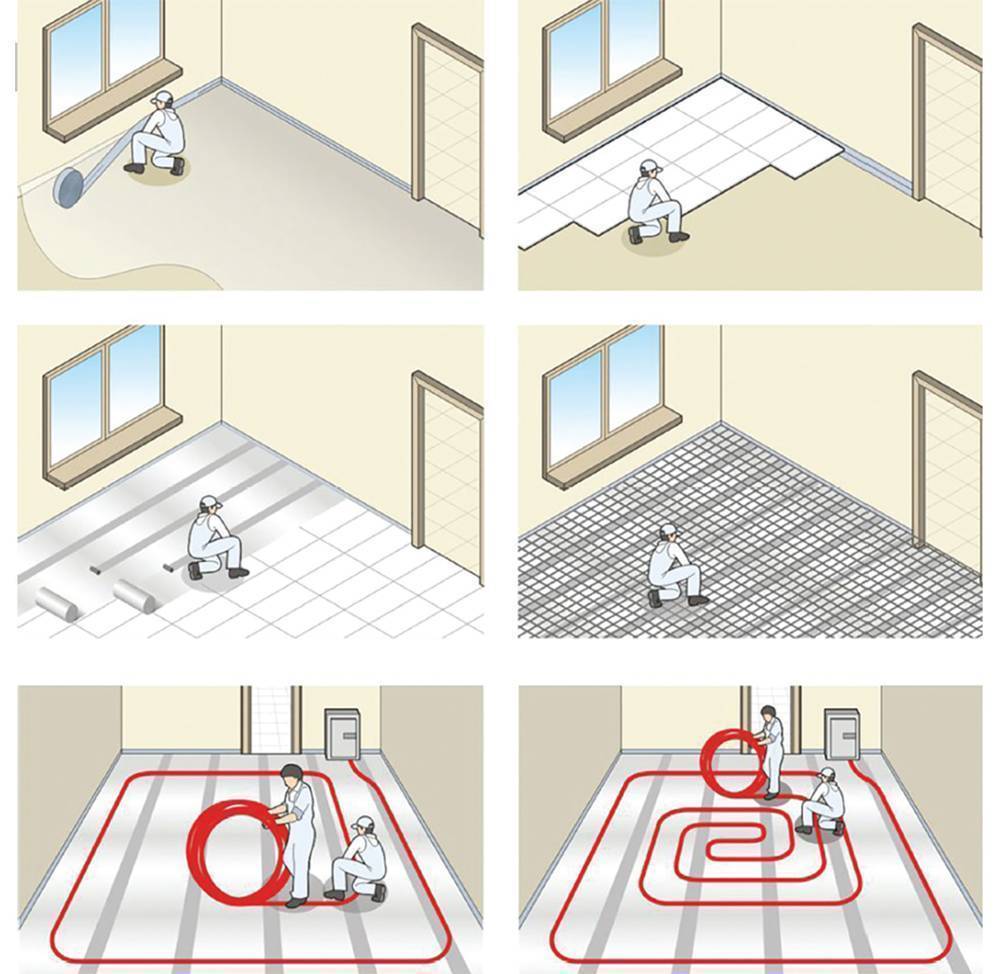

Процедура укладки труб

В тех случаях, когда разрешение на обустройство водного теплого пола в квартире все-таки удалось получить, его обустройство проводится в следующей последовательности операций:

Подготовительные работы. Для обработки плит перекрытия используются гидроизоляционные материалы. Особенно удобна в этом отношении специальная мастика, создающая надежный барьер на пути попавшей на пол влаги.

Монтаж теплоизоляции. Перечень утепляющих материалов, предназначенных для монтажа теплого пола в квартире своими руками, достаточно ограничен

В этом случае из-за ограниченности высоты потолков важно не допускать значительного утолщения основания. Наиболее подходящий вариант теплоизоляции под водяной контур в квартире – полистирольные маты, выполняющие также функцию основы под укладку труб.

Как выполнить монтаж теплого пола: укладываем самостоятельно

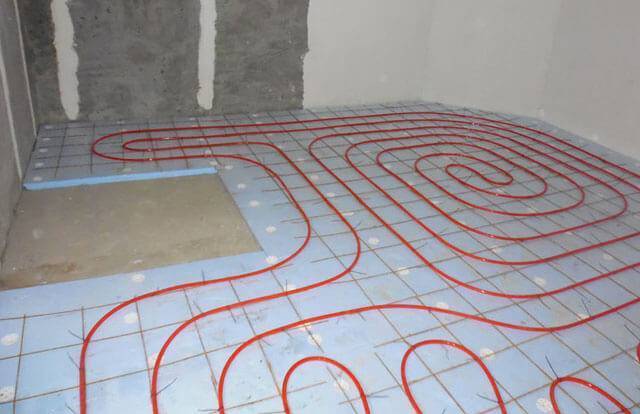

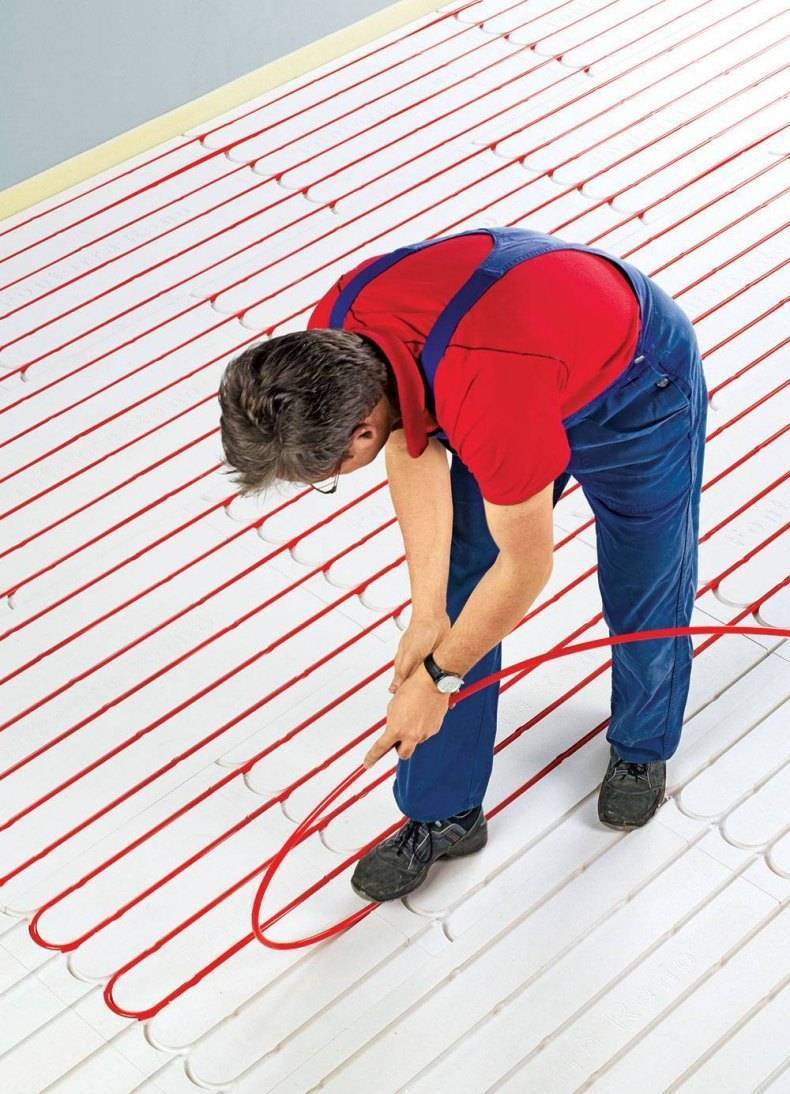

  • Монтаж водяного контура. Наиболее распространенными схемами укладки выступает «змейка» и «улитка».
  • Завершающее оформление. В качестве финишного покрытия системы чаще всего используется фанера или гипсоволоконные плиты. Окончательное декорирование осуществляется в основном при помощи кафельной плитки, ламината, паркета или линолеума.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
