Как сделать мансарду: процесс монтажа своими руками

Содержание

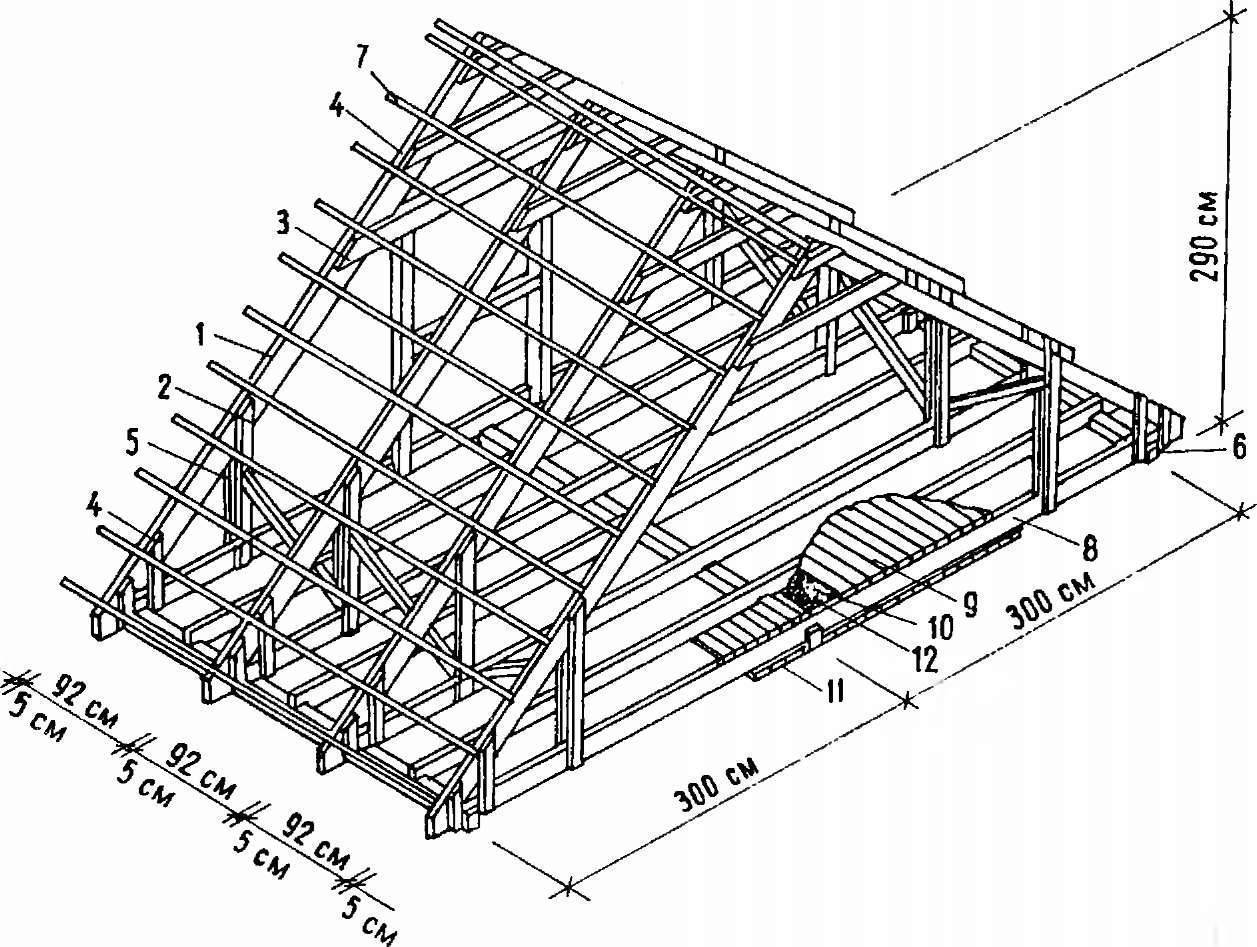

Мансарда под двускатной крышей – что нужно о ней знать и как сделать

Это наиболее популярный вид помещения, поскольку большинство сооружений конструируется именно таким образом – мансарда требует намного меньше средств на сооружение, возводится очень быстро. Стропильная нога должна быть из бруса 150х50 мм, это расчет для обычного дома 7х10 метров. При таких размерах не придется ничего лишнего придумывать – подойдет обычная стропильная система сооружения. Угол наклона ноги будет от 45 до 60 градусов, желательно делать угол поменьше, чтобы параметры помещения были пригодны не только для жизни, но и для нормального отдыха.

Длина ноги стропила будет около 640 сантиметров, при этом ширина жилого помещения выйдет 450 сантиметров и высота 230-250. Такие параметры удовлетворят требованиям большинства строителей, но, если требуется больше места, тогда нужно отдавать предпочтение ломаным крышам, но они обойдутся уже намного дороже. Рассмотрим наиболее простой и эффективный чертеж мансарды под обычную двускатную крышу.

Доска удлинения может быть точно такого же размера, как и нога, чтобы удобнее было выполнять строительство, а вот вертикальные опоры можно уменьшить, чтобы не переплачивать много. Вполне достаточно будет бруса 80х80 сантиметров, с учетом того, что ригель укладывают 120х80. На ригеле лучше не экономить, поскольку он служит опорным элементом, на нем будет держаться подвесной потолок, люстры и другие декорации. Стойки желательно ставить чаще, поскольку это существенно облегчит отделочные работы потом. Строительство мансарды под двускатной крышей – это просто, недорого, практично.

Отделка деревом

В качестве отделки применяются натуральные материалы. Чаще всего используют дерево до всех его проявлениях: от блок-хаусов до вагонки. Такой материал поможет создать любой интерьер, наполнив помещение уютом и комфортом.

Блок-хаусы отличаются долговечностью, не потребуют ремонта и не боятся воды. Однако полезная площадь помещения несколько сократится.

Вагонка не займет много места, но материал довольно капризен к температуре и влаге, поэтому потребует усиления гидро- и теплоизоляции. Да и стоимость отделки будет довольно высока.

Фанера прекрасно заменит дорогую вагонку. Она может использоваться как основа под краску, штукатурку или обои. Или стать элементом чистовой отделки.

Утепление мансарды

Как сделать мансарду: процесс монтажа своими руками

К утеплению мансардных крыш предъявляются более высокие требования, чем к утеплению обычных. Связано это с разницей в конструкции. Стены в этом случае притягиваются практически вплотную к крыше либо представляют с ней единое целое. Это приводит к тому, что помещение зимой быстрее охлаждается, а летом – сильно прогревается.

Как сделать мансарду: процесс монтажа своими руками

Схема утепления мансарды представляет собой слоеный пирог:

  • Слой пароизоляции;
  • Слой теплоизоляции;
  • Вентиляционный зазор;
  • Слой гидроизоляции;
  • Кровельное покрытие.

Каждый из этих слоев обязателен.

Выбор теплоизоляционного материала

Как сделать мансарду: процесс монтажа своими руками

Правильный выбор утеплителя очень важен, ведь от него зависит толщина теплоизоляционного пирога и количество слоев в нем. Наиболее популярными утеплителями являются стекловата, минеральная вата, пенопласт, экструдированный пенополистирол, пенополиуретан, вспененное стекло. Также используются природные утеплители: бумага, плиты изоплат, древесная стружка, эковата. При выборе необходимо ориентироваться на такие характеристики, как теплопроводность (должна быть менее 0,05 Вт/м*К) и влагоустойчивость (должна быть максимально высокой). Менее важными характеристиками являются негорючесть и экологические характеристики.

При выборе минеральной или стекловаты нужно быть готовым к тому, что со временем ее теплоизоляционные характеристики будут ухудшаться. Связано это с постепенным разрушением материала или превышением допустимого уровня влаги. Для более эффективного утепления потребуется несколько слоев ваты, а сверху укладывают также несколько слоев гидро- и пароизоляции. Привлекателен этот материал своей доступностью и ценой.

Более предпочтителен, в плане утепления мансарды, пенопласт или более совершенный экструдированный пенополистирол. Он не подвержен гниению, самозатухает и имеет низкую теплопроводность. Из недостатков стоит отметить относительно высокую цену и синтетическое происхождение.

При выборе натуральных материалов для утепления также можно столкнуться со сложностями. Так как большинство из них требует определенных навыков в работе и наличие специального оборудования.

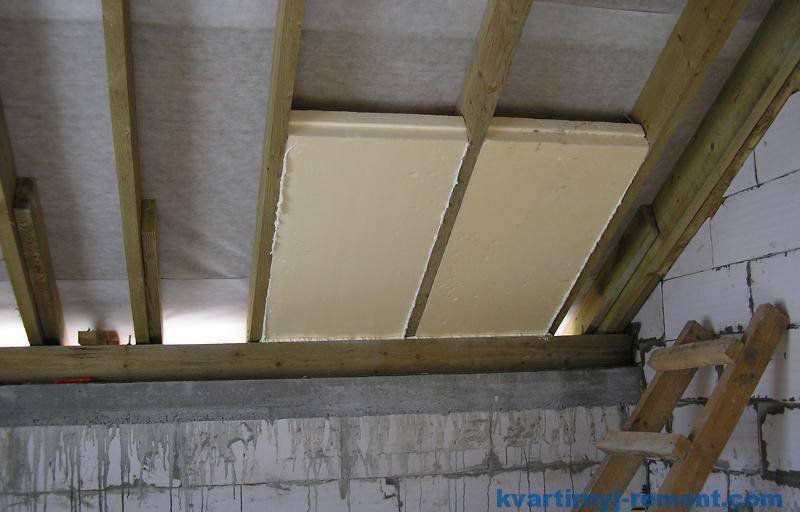

Процесс утепления

Как сделать мансарду: процесс монтажа своими руками

Весь процесс утепления сводится к подготовке пространства мансарды, самостоятельной укладке теплоизоляции и его фиксации. Для этого необходимо выполнить следующее:

  • На этапе возведения крыши стропила устанавливались с определенным шагом. Этот шаг должен быть выбран таким, чтобы между ними впритирку входили маты и плиты теплоизоляции;
  • Если используется влагоустойчивый утеплитель, то можно отказаться от пароизоляции. В противном случае поверх стропил укладывается слой пароизоляции;
  • Формируется обрешетка и контробрешетка, а сверху настилают водонепроницаемую паропрозрачную мембрану. Получившийся зазор играет роль вентиляции. Дополнительно можно оборудовать в кровле вентиляционные продухи;
  • Между стропил укладывается теплоизоляция и там фиксируется. Тут имеется слабое место, которым выступает стропильная нога, выполненная из дерева. Дерево обладает плохими показателями теплопроводности, в результате этого получаются мостики холода. Поэтому поверх теплоизоляции и стропил укладывается еще слой теплоизоляции. Место где проходят стропила необходимо заранее отметить;
  • Теплоизоляция покрывается паропроницаемой пленкой, и все фиксируется внутренней обрешеткой.

После этого можно переходить к установке окон и внутренней отделке мансарды.

Поделиться Твитнуть Запинить Нравится Класс WhatsApp Viber Телеграмка

Возведение стен под крышей мансардного этажа: правила и принципы

Чтобы определить можно ли назвать крышу мансардой, нужно придерживаться следующего правила:

  1. Использоваться это пространство должно по прямому назначению здания. Тоесть мансарда должна быть как минимум отапливаемой.
  2. Высота потолка должна быть не менее 2.00м.

Поэтому не каждую крышу можно сделать мансардой. И самое главное следует учитывать, что при определении общей площади мансарды учитывается площадь только с высотой от пола до наклонного потолка:

  • 1,5 метра – при наклоне 30 градусов к горизонту;
  • 1,1 метра – при 45 градусах;
  • 0,5 метра – при 60 градусах и более,

Остальная площадь, где высота до наклонного потолка меньше не учитывается и не в ходит в общую площадь помещения. Полный текст Приказа Министерства экономического развития Российской Федерации (Минэкономразвития России) от 30 сентября 2011 г. N 531 г.

Что такое мансарда

Мансарда представляет собой жилое помещение, напоминающее чердак, которое образуется на верхних этажах домов с мансардной кровлей. Возвести мансарду самостоятельно по силам любому человеку, обладающему специальными навыками в строительном процессе.

Под мансардным этажом понимают этаж на чердаке, фасад которого целиком или частично образуется поверхностями наклонной или ломаной кровли. Фактически, являет собой полноценное жилое помещение внутри здания.

Для снижения нагрузки на уже возведенное строение, при строительных работах мансардного этажа собственноручно применяют легкие материалы и конструкции. Незаменимым в этих делах служит дерево. Мансарда самостоятельно зачастую строится из дерева, в этих целях применяются брусья, бревна или каркасно-щитовая технология.

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Параметр Мансарда Второй этаж
Стоимость Ниже. Величина экономии зависит от вида мансарды Выше
Длительность работ Ниже по сравнению со строительством этажа Высокая
Высота вертикальных стен До 1,5 м.п. Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стены Ниже Выше
Объем воздуха Ниже за счет скошенных стен Выше
Площадь Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене Выше
Планировка помещения Планировка мансардного этажа осуществляется с учетом наличия глухих зон Свободная
Площадь участка Не изменяется Не изменяется
Освещенность Лучше, за счет наклонных окон света проникает больше Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления На 25% меньше, нежели при использовании вертикальных окон Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна Наклонные мансардные Вертикальные
Температурный режим При правильном выполнении всех этапов работ практически одинаковый При правильном выполнении всех этапов работ практически одинаковый
Потери тепла Выше Ниже
Потребность в теплоизоляционном материале Ниже Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения Дом с мансардным этажом смотрится более элегантно и необычно Типовая конструкция
Популярные статьи  15 мифов об ипотеке, в которые мы верим до сих пор

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

несущие стены и фундамент могут не выдержать дополнительной нагрузки;

стены построены из пористых материалов, которые могут разрушиться.

малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Комната отдыха

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

Бильярд

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

Мансардное помещение для компании

Мини-кинотеатр

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

ВАЖНО!
В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.

Комната отдыха для художника

Грамотное планирование помещения

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Обратите внимание!

Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат

Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата. Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция

Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

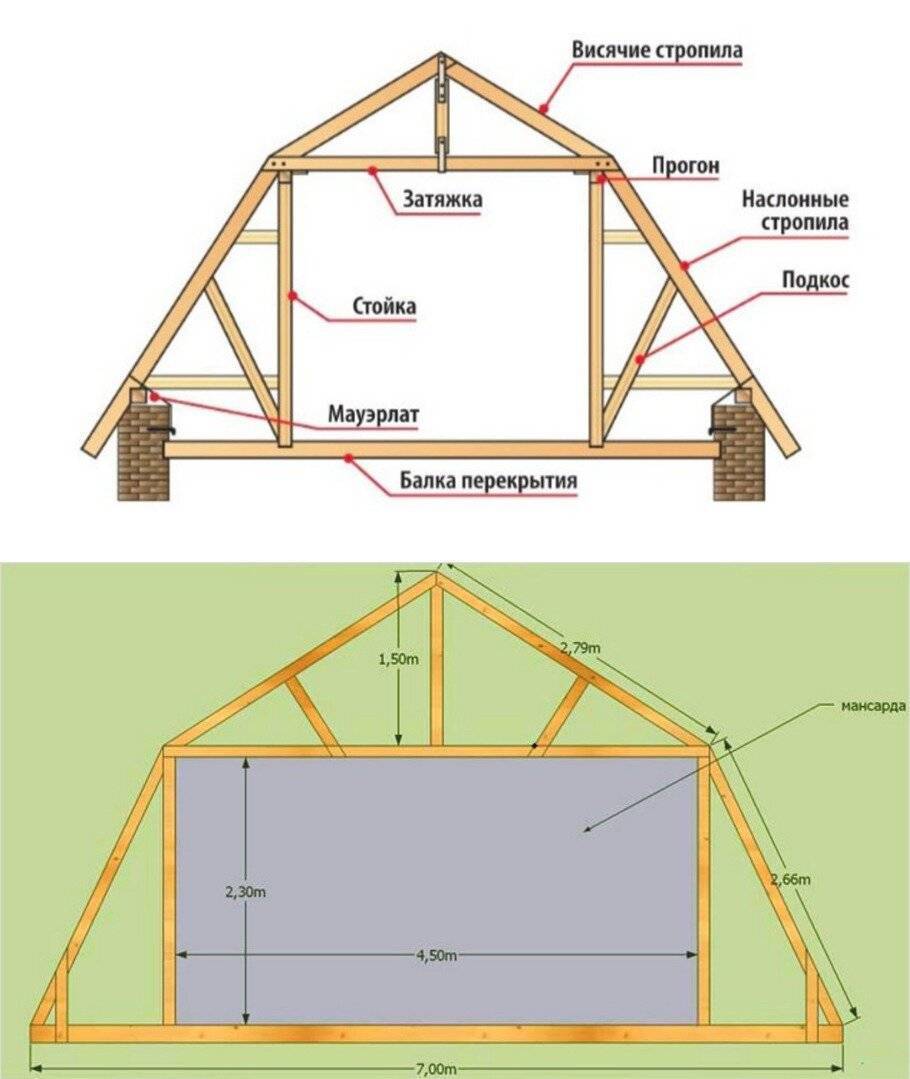

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил

Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

Чем отделать потолок?

Гипсокартон – самый бюджетный и практичный вариант отделки. Материал можно монтировать под любым углом, он немного весит, имеет гладкую поверхность и может покрываться любым отделочным материалом обоями, краской, плиткой. Листы легко режутся, и для создания выразительных конструкций потолок не придется опускать низко. В трапециевидных и полукруглых углублениях помещается подсветка, софиты, подвесные люстры. Лучше использовать влагостойкий и пожаробезопасный гипсокартон.

В гипсокартонные конструкции легко встраиваются светодиодные светильники, стенам и потолку можно придать любой оттенок.

Вагонка имеет свои плюсы:

  • экологичность;
  • эстетичный вид;
  • долговечность.

Но ее использование возможно только тогда, когда стены помещения тоже отделаны под дерево. Вагонка прекрасно впишется в стиль кантри, экостиль, средиземноморский, шебби-шик (окрашенная в светлый тон).

Мансарда в стиле шебби-шик с потолком и стеной из светлой вагонки.

Евровагонка и имитация бруса стоят немного дороже, но при этом не нуждаются в дополнительной обработке.

Кессонный потолок изготавливается из сочетания древесины, МДФ, полиуретана и гипрока. Такой вид отделки имитирует ячейки из открытых перескающихся балок. Довольно дорогой вариант.

Популярные статьи  Рухнула теплица "Воля". Как быть?

Кессонный потолок идеально вписывается в стиль лофт и классические стили.

Вполне реально отделать потолок натяжными полотнами. Такие конструкции скрывают неровности, дают возможность соорудить многоуровневые потолки с графическими вставками и разными видами подсветки. Весят натяжные потолки ничтожно мало, а возможности их дизайна – безграничны.

Дорого, но роскошно выглядит потолок из паркетной доски. Работать с материалом на полотке непросто, но результат того стоит.

Демонтаж крыши в старом доме

Как сделать мансарду: процесс монтажа своими руками

Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок.

Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную. Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на ремонте старой кровли.

Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой укладке шифера нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах. Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.

https://youtube.com/watch?v=eo_AenJ19zE

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Как сделать мансарду: процесс монтажа своими руками

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат

Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

§ Переделываем чердак под мансарду: отделка стен

Для черновой отделки стен используют гипсокартон. Если в дальнейшем планируется устройство вертикальных стенок или встроенных шкафов в нижней зоне подкровельного пространства, то для обшивки подойдут «потолочные» гипсокартонные листы толщиной всего 9,5 мм (от $4 за лист 1200 × 2500 мм) . Однако стены рекомендуется облицовывать более солидным гипсокартоном – толщиной 12 мм. К тому же черновую отделку часто выполняют в два слоя.

Согласно нормативным требованиям, перед облицовкой стен монтируют электропроводку и пр. коммуникации. В обшивке обязательно делают отверстия под розетки и выключатели. Гипсокартон прикручивают саморезами, расстояние между которыми не должно превышать 16 см. Между гипсокартонными листами оставляют зазор 6-8 мм. В дальнейшем стыки грунтуют, проклеивают серпянкой (особой сеткой) и шпаклюют. Когда шпаклёвка высохнет, швы шлифуют наждачной бумагой. В результате получается совершенно ровное основание под чистовую отделку – покраску, оклеивание обоями. Возможна также облицовка керамической плиткой. Правда, в этом случае надо использовать влагостойкий гипсокартон или гипсоволоконные плиты. Перед отделочными работами стены покрывают соответствующей грунтовкой.

Как сделать мансарду: процесс монтажа своими руками

Как сделать мансарду: процесс монтажа своими руками

1. Монтаж обшивки начинают с потолка. Листы гипсокартона прикручивают к планкам саморезами.

2. Листы укладывают со сдвигом на 25 см друг от друга. Саморезы прикручивают с помощью шуруповёрта или дрели со специальной насадкой – ограничителем глубины хода, что обеспечивает одинаковое положение головок (почти заподлицо с поверхностью обшивки). Для удобства используют самодельную подпорку, которая удерживает лист в наклонном положении.

Как сделать мансарду: процесс монтажа своими руками

3. Выступающую кромку горизонтального откоса подгоняют рубанком под обшивку.

4. Используя вспомогательную доску, размечают заготовки и по разметке раскраивают вертикальные откосы.

Как сделать мансарду: процесс монтажа своими руками

5. Саморезами крепят вертикальные и нижние горизонтальные откосы. Углы укрепляют уголковым перфорированным профилем.

6. Стыки и углы обрабатывают шпаклёвкой для гипсокартона.

4.95 Рейтинг 4.95 (10 Голосов)

Что почитать по теме:

  • 17/11/2015 — Интересное решение дома на консолях. Пример строительства
  • 17/11/2015 — Коттедж из бревен. Особенности строительства бревенчатых коттеджей
  • 17/11/2015 — Как установить камин правильно. Пожарная безопасность каминов
  • 17/11/2015 — Правильная укладка пола плиткой своими руками. Варианты решения
  • 17/11/2015 — Металлическая профилированная (из профлиста) кровля. Ее устройство

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.

2. Угол наклона коньковых стропил — Угол наклона верхнего (пологого, конькового ската), висячих стропил.

3. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Площадь мансардного этажа — Площадь мансарды без учета площади под боковыми скатами.

6. Длина боковых стропил — Длина стропила бокового ската, наслонных стропил.

7. Длина коньковых стропил — Длина стропила конькового ската, висячих стропил.

8. Рекомендуемое сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

9. Количество и объем стропил — Общее количество и объем стропил при заданном шаге на всю стропильную систему.

10. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

11. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

12. Количество и объем досок обрешетки — Общее количество и объем досок для обустройства обрешетки всей кровли.

В результате вычислений мы узнаем углы наклона боковых и коньковых стропил, площадь поверхности кровли, вес пиломатериалов и количество рулонов рубероида или другого изолятора.

В виде таблицы будут показаны необходимые размеры стропильных ног, их объем и вес. Тоже самое будет рассчитано и для обрешётки и вычислены расстояния между обрешётинами.

Популярные статьи  Утеплитель роквул – технические характеристики: применения и достоинства утеплителя роквул лайт баттс

ОТДЕЛКА МАНСАРДЫ

Отделочные работы в мансарде деревянного дома — задача непростая, требующая комплексного подхода. Чтобы сделать комнаты уютными и привлекательными, понадобятся качественные материалы и опытные руки профессионалов.

Можно стены обшить вагонкой, имитацией бруса, блок-хаусом из лиственницы, сосны, ели. Это бюджетный и простой вариант.

Вначале проводят подготовительные работы – для акклиматизации деревянных панелей необходимо несколько дней. Затем поверхности стен необходимо обработать антисептиком для защиты от грибка и насекомых. После этого устанавливают обрешетку, монтируют теплоизоляционный материал, его толщина должна быть не менее 50 мм. Далее необходимо установить парозащитную пленку.

УСТАНОВКА ПЕРЕГОРОДОК

Для размещения перегородок от крайнего бруса потолочного основания до пола спускаются доски шириной от 20 до 100 мм, служащие основанием перегородки. После размещаются дополнительные бруски по горизонтали. Место для дверей обустраивается таким же способом. Обратная сторона обивается горизонтальными досками с зазором 0,5 мм. Далее внутри крепится гидроизоляция и устанавливается отделочный материал.

Дом с мансардой предполагает размещение в ней межкомнатной перегородки шириной 10-15 см, которая может быть выполнена из древесины либо швеллеров. К стенке со всех сторон крепится саморезами швеллер. Внутри установки от потолочного покрытия до напольного спускается швеллер с разбегом. Брусы из дерева прикручиваются к швеллерам саморезами, гипсокартон – саморезами к конструкции из металла, вагонка – гвоздями к горизонтальным брускам.

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно

Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами

Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Что такое мансарда

Мансарда представляет собой жилое помещение, напоминающее чердак, которое образуется на верхних этажах домов с мансардной кровлей. Возвести мансарду самостоятельно по силам любому человеку, обладающему специальными навыками в строительном процессе.

Под мансардным этажом понимают этаж на чердаке, фасад которого целиком или частично образуется поверхностями наклонной или ломаной кровли. Фактически, являет собой полноценное жилое помещение внутри здания.

Для снижения нагрузки на уже возведенное строение, при строительных работах мансардного этажа собственноручно применяют легкие материалы и конструкции. Незаменимым в этих делах служит дерево. Мансарда самостоятельно зачастую строится из дерева, в этих целях применяются брусья, бревна или каркасно-щитовая технология.

ОТДЕЛКА СТЕН

Для обивки внутри могут применяться различные материалы: вагонка, блок-хаус, имитация бруса, фанера, гипсокартон, пластик или оргалит. Если использовать гипсокартон, то после обшивки можно лишь оклеить его обоями или окрасить водоэмульсионкой, поэтому самым удобным и привлекательным вариантом может стать выбор дерева для оформления.

Как сделать мансарду: процесс монтажа своими руками

Проекты домов с мансардой нередко предполагают разделение чердачного этажа на комнаты при помощи перегородок или дополнение встроенными шкафами.
Изначально нужно обшить скаты крыши и фронтоны, затем потолок. При оформлении скатов бруски горизонтально укрепляются на стропила с разницей в 1 м, а поверх крепится гипсокартон и зашпаклевываются все щелочки. Вагонка же устанавливается на деревянную основу гвоздиками в областях стыка, а затем покрывается лаком. При обшивке нужно постоянно проверять правильность размещения при помощи уровня.

Установка камина для отопления мансарды

Обратите внимание, что обустройство камина сопряжено с определенными трудностями и особенностями. В первую очередь, если проектом дома камин предусмотрен не был, нужно направить усилия на укрепление пола

Дело в том, что масса кирпичного камина будет довольно существенной, а во время растопки к ней добавится еще и масса топлива. В связи с этим, для мансарды предпочтительнее выбрать либо облегченный вариант камина с нетяжелыми трубами, либо остановиться на электрическом приборе. Стоит отметить, что электрокамином пользоваться проще и удобнее всего, а еще он намного безопаснее.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
