Как сделать крышу на бане: монтаж своими руками

Содержание

Как построить крышу на бане: монтаж стропил

Стандартная конструкция любой банной крыши включает в себя две части — несущую и «верхушку». Несущая состоит из стропил, прогонов, перекрытий и т. д., а «верхушка», или непосредственно кровля, представляет собой тот же кровельный «пирог», в который входят обрешетка, а также гидро-, паро- и теплоизоляционные слои и кровельное покрытие.

Стропильную конструкцию, являющую собой каркас крыши, желательно собирать на земле. Но делают это и наверху.

Как сделать крышу на бане: монтаж своими рукамиКак сделать крышу на бане: монтаж своими руками

Как сделать крышу на бане: монтаж своими рукамиКак сделать крышу на бане: монтаж своими руками

Перед тем как сделать крышу на бане, сначала скрепляют стропильные «ноги» шурупами. Основу стропильной системы составляет доска стропильной «ноги», имеющая габариты 2800×100×40 мм. Ее конец обрезают под косым углом. Кроме того, эта конструкция включает в себя обрезные доски для подпоры размерами 4400×100× 50 мм, ригельные доски, применяемые как ребра жесткости. Ригели монтируют на расстоянии 50 см от места стыка стропильных «ног».

Затем осуществляют монтаж стропильной конструкции. Когда она окончательно собрана, ее устанавливают на банное перекрытие. Но перед этим делают обрешетку, которая поддерживает кровельный материал и на которой закрепляется покрытие крыши.

Как сделать крышу на бане: монтаж своими рукамиКак сделать крышу на бане: монтаж своими руками

Если в качестве покрытия применяется ондулин или рубероид, то обрешетка из досок должна быть сплошной, а древесина иметь толщину не менее 20 мм. Причем следует помнить о том, что торцевые стыки досок должны находиться в разных местах, т. е. материал необходим разной длины.

Крепят балки — опорные обрезные доски. Их укладывают по периметру стен, следя за горизонтальностью установки опор при помощи строительного уровня. Если балки выступают за границы стен более чем на 0,5 м, для них применяют дополнительные опоры, например, столбы.

Как сделать крышу на бане: монтаж своими руками

Прочность каркаса кровли напрямую зависит от досок обрешетки: чем они длиннее, тем меньше будет стыков и тем надежнее окажется вся конструкция. Поэтому не стоит экономить на данном материале.

Затем монтируют на опоры для стропил крыши бани с шагом в 1 м. Под рулонный материл обрешетку укладывают сплошную, а сам настил делают с нахлестом шириной 5—10 см. Закрепляют его металлическими скобами.

Как сделать крышу на бане: монтаж своими руками

На следующем этапе монтажа крыши бани обустраивают конек, который не даст крыше протечь и придаст всей кровле законченный вид. С этой целью, как правило, применяют оцинкованный металл.

В заключение останется оформить торцевые части кровли — фронтоны. Обычно их обшивают либо сайдингом, либо вагонкой или досками, что зависит от личных предпочтений строителя бани.

Как выбрать материал для кровли

Древесина, которая будет использоваться для построения «скелета» бани, не должна содержать трещины и сучки.

Совет! Чаще всего выбирают еловые или сосновые доски. Они прочны и легки в обработке.

Лучше отдавать предпочтение пиломатериалам 1-го сорта, которые хорошо обработаны антигрибковыми средствами и антисептиком. Если планируется постройка маленькой бани своими руками, для этих целей подойдет древесина 2-ого или 3-его сортов.

Как сделать крышу на бане: монтаж своими руками

Внимательно нужно отнестись к влажности бруса:

  • если потолок бани будет изнутри обшит отделочными материалами, то можно выбрать влажность 20%;
  • если крыша будет выступать за пределы бани, то желательно отдать предпочтение влажности 23%.

В качестве материала для кровли можно выбрать:

  • еврошифер;
  • рубероид;
  • мягкую черепицу;
  • металлочерепицу;
  • металлопрофиль;
  • ондулин;
  • шифер.

Для постройки двускатной крыши чаще всего выбирают профнастил или металлочерепицу. Эти материалы обладают высокой износостойкостью, привлекательной ценой и долгим сроком эксплуатации.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Как сделать крышу на бане: монтаж своими руками

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Как сделать крышу на бане: монтаж своими руками

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.

Как сделать крышу на бане: монтаж своими руками

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

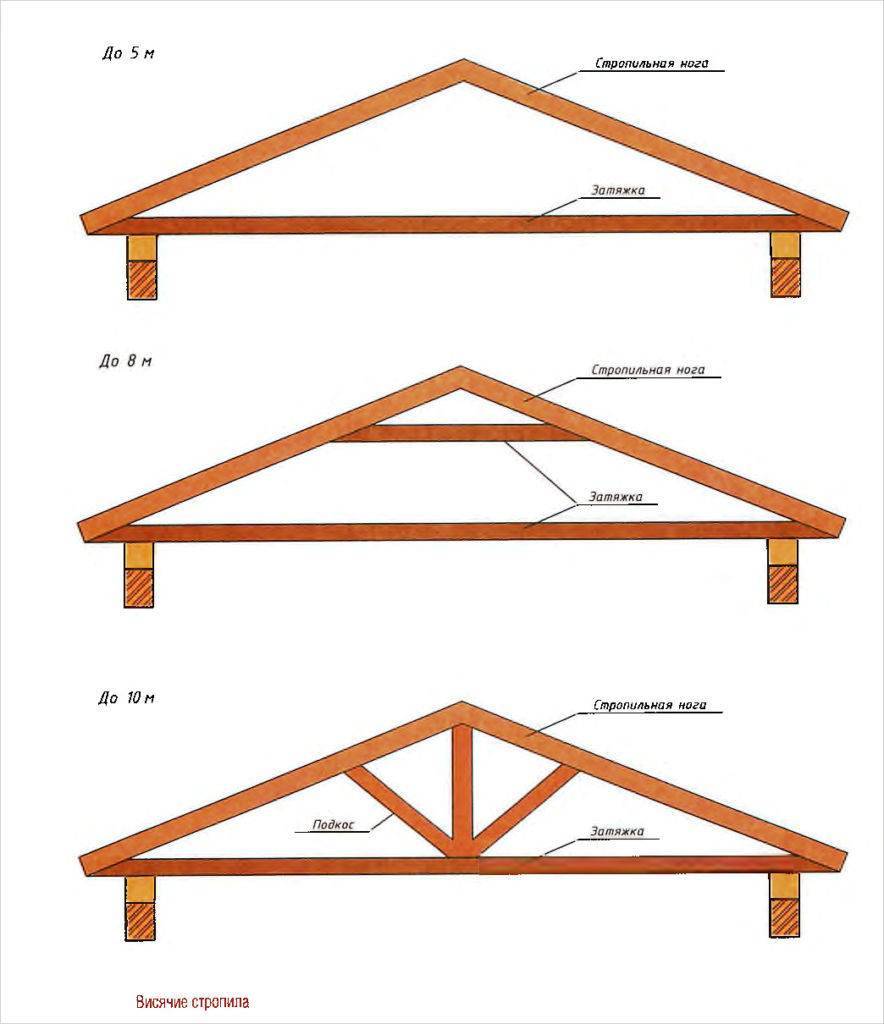

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Как сделать крышу на бане: монтаж своими руками

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Необходимые расчеты

Подобная кровля чаще всего представляет собой равносторонний треугольник, поэтому и проектировать ее довольно просто. Совсем не обязательно знать высшую математику, вам вполне хватит школьного курса геометрии.

Обычно, основой двускатной кровли является деревянный каркас, состоящий из стропил, которые образуют последовательные ряды. Брусья стропил должны иметь одинаковые размеры. Соединяются они в высшей точке крыши, а снизу опираются на несущие внешние стены здания.

Сразу стоит отметить, что чем круче вы захотите сделать скаты у кровли, тем больше стройматериалов вам понадобится. Теперь о том, как грамотно просчитать размеры крыши.

Теорема о равнобедренных треугольниках поможет вам высчитать высоту кровли. Вертикально проведенная из наивысшей точки кровли прямая, разделит ее «равнобедренный треугольник» точно пополам, другими словами – на два абсолютно одинаковых прямоугольных треугольника. А чтобы рассчитать размеры кровли – длину и высоту стропильных ног, необходимо знать ширину постройки и угол скатного наклона.

Популярные статьи  Гидролок (GIDROLOCK) - защита от протечек воды

Давайте рассмотрим наши расчеты на каком-либо конкретном примере. Будем считать, что здание имеет ширину 4 метра, а угол наклона у стропил в точке конька равен 120°. В данном случае высота кровельного конька (В) будет равняться половине ширины здания (Ш), она также будет обратно пропорциональной тангенсу половины угла уклона (Ун), формула выглядит так:

В = 0,5Ш:tan(Ун:2) мВ нашем случае это:

В = 0,5∙4:1,73 = 1,2 мИсходя из этого, длина каждой стропильной ноги (Сн), по приведенной аналогии, является прямо пропорциональной половинке ширины здания, и, в свою очередь, обратно пропорциональной синусу половины угла уклона, формула такова:

Сн = 0,5Ш:sin(Ун:2) мВ данном случае:

Сн = 0,5∙4:0,87 = 2.3 мПомимо всего этого, при возведении кровли, необходимо принять во внимание и припуск, нужный для сооружения козырька. Это примерно 0.5 м

Теперь двускатную мансардную крышу можно начинать изготавливать.

Самостоятельное сооружение кровли для бани

Как наиболее простой пример, рассмотрим сооружение двухскатной кровли для бани. В данном случае вы можете использовать самый обыкновенный наклонный каркас, который собирается по частям. Для работы вам потребуется: мауэрлат, обрезные доски размерами 5×15 см и брус сечением 15×15 см.

По всему периметру уложите мауэрлат (подпорный брус), надежно его закрепите к стенам бани анкерными соединениями. Затем сделайте заготовку тесины. Длина ее должна равняться, так называемой, «затяжке» – промежутку меж двумя гнездами мауэрлата, расположенными на его противоположных концах.

Далее, посреди бруса, расположив перпендикулярно к нему, закрепите опору. Длина ее должна соответствовать рассчитанной вами высоте кровельного конька. Две, сделанные из тесины, стропильные ноги необходимо зафиксировать на уровне конька. Отметьте на их нижних концах точки врубок для подпорного бруса.

Все нужные стропильные ноги надо делать по шаблону, но они должны иметь небольшой запас, с тем, чтобы можно было регулировать правильность их закрепления в кровельном коньке.

Затем необходимо будет поставить крайние из пар стропильных ног, а по ним закрепить все остальные пары, с шагом в 60-120 см.

С тем, чтобы конструкция была более жесткой, стропила можете дополнительно скрепить с подпорным брусом анкерными соединениями либо проволокой, а затем соединить планкой чуть ниже конька. После этого можете начинать перпендикулярно стропилам набивать обрешетку.

Следует помнить, что между стенам бани (если они будут выложены из кирпича или сделаны из бетона) и мауэрлатом нужно будет проложить гидроизоляцию. Для этой цели можно использовать рубероид.

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

  • Стропильная система;
  • Гидроизоляция;
  • Контробрешетка;
  • Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

  • Стропильная система;
  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция;
  • Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Устанавливаем и закрепляем мауэрлат

Мауэрлат представляет собой несущий брус, который укладывают на все стены бани. Он необходим для того, чтобы связать стены с системой стропил. В банях из дерева в качестве мауэрлата используется верхний ряд сруба, а из кирпича или блоков – он монтируется отдельно. Зафиксировать балки на стене можно при помощи стальной проволоки, анкеров или строительных шпилек. Последний вариант является самым предпочтительным, так как его удобнее всего использовать при сооружении односкатных крыш.

Как сделать крышу на бане: монтаж своими руками

Резьбовые шпильки закладывают в верхние ряды кладки с промежутками в 600-700 мм. Этот процесс должен сопровождаться особой аккуратностью, дабы раствор не попал на резьбу. Резьба должна выходить за мауэрлат где-то на 30 мм, а нижняя часть шпильки прячется в стену приблизительно на 450 мм. Рубероид отрезают полосами и расстилают, насаживая на шпильки. После этого балку также кладут на острия и ударяют молотком для получения отметин. По ним сверлят отверстия, насаживают балку на резьбовые шпильки и закручивают гайки.

Монтаж

Сооружение крыши – процесс технически сложный, поэтому при строительстве своими руками важно досконально следовать рекомендуемой технологии. Монтажные работы выполняют в сухую погоду, чтобы сохранить сухими элементы стропильного каркаса

Из инструментов потребуется болгарка, лобзик, шуруповерт, дрель, строительный степлер. Сборку выполняют в следующем порядке:

  1. В первую очередь стены, на которые укладывают мауэрлат, гидроизолируют рубероидом, сложенным в 2-3 раза. В мауэрлатном брусе продлевают отверстия под крепления. В качестве крепежа используются металлические шпильки или анкерные болты. Если сруб бани выполнен из бревна или бруса, мауэрлат заменяют собой верхние венцы, которые укрепляют между собой металлическими скобами.
  2. Начинают сборку стропильных ферм. Ноги скрепляют между собой с помощью металлической накладки, выверяя угол между ними по уровню, приколачивают затяжку. В первую очередь устанавливают крайние фермы, приколачивая к мауэрлату гвоздями. Между ними натягивают веревку, по которой можно легко проверить правильность расположения остальных ферм. Чтобы конструкция сохраняла вертикальное положение до установки обрешётки, ее подпирают временными укосами.

  3. Поверх стропил расстилают полосы гидроизоляционного материала, нахлёстывая одну на другую, чтобы защитить швы от проникновения влаги. Фиксируют гидроизоляцию с помощью степлера или гвоздей. Чтобы создать между гидроизоляцией и кровельным материалом вентиляционный зазор, вдоль стропил крепят рейки контр-обрешетки.
  4. Обрешетку из досок 50х150 мм прибивают гвоздями к стропильным ногам с шагом 10-15 см. Если кровельный материал имеет большую массу или не держит форму самостоятельно, обрешетку сооружают из влагостойкой фанеры.

  5. Поверх обрешетки происходит настил кровельного материала. Технология укладки зависит от выбранного типа покрытия. Обязательно листы и полосы укладывают с учетом нахлеста 15-20 см. Чем меньше уклон ската, тем больше должен быть нахлест.

  6. В последнюю очередь крыша оборудуется водостоком, софитами зашиваются свесы, фронтоны утепляют и облицовывают.

Виды стропильных систем

До того как приниматься за работу важно выбрать вариант стропильной системы для двускатной крыши. Их немного, каждая имеет свои достоинства и недостатки:

Висячие

Годны только для стандартной ширины крыши в 6 м, соответственно такова длина стропильной ноги. Крепление происходит за счет фиксации концов к коньковому прогону и несущей стене. Обязательно устанавливается затяжка, нивелирующая напряжение и давление конструкции.

Кроме того, они будут играть роль несущих балок. Без них конструкция разъедется под тяжестью. Достоинства варианта в абсолютной сухости поверхности кровли в период межсезонья, и в меньшей деформации в момент усадки.

Как сделать крышу на бане: монтаж своими руками

Наслонные

Вариант годен для любой ширины крыши. Надежность и устойчивость обеспечивается фиксацией лежня к мауэрлату. Таким образом, давление нивелируется стойкой, отчего напряжение в стропильных ногах снижается. Достоинство системы в простоте, но конструкция требует больших вложений – требуется дополнительный пиломатериал для обустройства лежней.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

  • антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
  • антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.
Популярные статьи  Как повесить зеркало на стену

Как сделать крышу на бане: монтаж своими руками

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Инструкция по монтажу

Чтобы крыша отличалась долговечностью и прочностью, необходима тщательная подготовка и выполнение инструкции по ее возведению. Если баня обладает малыми небольшими габаритами, следует выбрать для стропильной системы деревянные брусья сечением 50х50 мм. Их количество зависит от размеров бани. При возведении стандартной конструкции для стропильной системы понадобится 18 таких брусьев:

  • 12 из них должны обладать длиной 2,3 м;
  • 6 изготавливают длиной 3,7 м.

Как сделать крышу на бане: монтаж своими руками

Если использовать для возведения стропильной системы такие материалы, возведение крыши не потребует больших затрат.

Как только материал будет закуплен, его можно устанавливать на стены. Сперва следует установить боковые стропила. Как только их монтаж будет завершен, можно крепить фронтальные стропила. При необходимости создания мансарды в одном из них возводят раму для окна, а в другом – проем для установки двери.

После установки всех опорных элементов необходимо приступать к устройству обрешетки. Ее выполняют разреженной или сплошной в зависимости от типа кровельного покрытия. Также этот фактор влияет и на конструкцию стропильной системы. Все элементы конструкции лучше заранее отобразить на схеме крыши.

Как сделать крышу на бане: монтаж своими руками

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Как сделать крышу на бане: монтаж своими руками

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Узлы стропильной системы двускатной крыши

Основные типы соединений в узлах несущей конструкции кровли мы уже рассмотрели выше. Но имеет смысл подробнее остановиться на вспомогательных материалах, позволяющих сделать стропильную систему более надёжной и прочной.

Как сделать крышу на бане: монтаж своими руками

Усилить крепление деталей при монтаже стропильной системы можно при помощи металлических пластин и уголков различной формы

Такие изделия производятся из оцинкованной стали толщиной до 1,5 мм. Они имеют различную конфигурацию и могут быть установлены на любом виде соединения.

Фотогалерея: виды соединений в узлах стропильной системы двускатной кровли

Все стыковочные узлы стропильной системы несут функцию усиления стропил за счёт перераспределения нагрузок и упрочнения несущих элементов. Так, в нижней части стропило опирают на мауэрлат под прямым углом, для чего выполняют соответствующие врезки.

Как сделать крышу на бане: монтаж своими руками

Для усиления стропильной системы стараются использовать соединения с максимальной несущей способностью, например, врезку стропила в мауэрлат под прямым углом

Кроме того, для дополнительного усиления в стыковочных узлах используются металлические крепёжные пластины. Этот же принцип используется и при установке подкосов к стропилу. В любом случае сопрягаемые детали должны работать «на упор» и не смещаться в процессе эксплуатации.

Как сделать крышу на бане: монтаж своими руками

Любые детали должны нагружаться вдоль своей оси

Можно назвать три основных вида узлов в стропильной системе:

  1. Коньковые соединения. Это стыковка двух стропильных ног под заданным углом по линии пересечения скатов. Могут быть шарнирными или глухими. Первые применяются при устройстве стропильной системы на брусовых или бревенчатых домах, которые склонны проседать и приподниматься в зависимости от сезона в течение практически всего срока эксплуатации. Глухие соединения используются в стропильных системах домов из строительного камня. В таких строениях поверх стены устанавливается армированный пояс, который и принимает на себя боковые нагрузки.
  2. Крепление нижних концов стропильных ног к мауэрлату. Поскольку они расположены под углом к опорному брусу, создаётся скользящий вектор, направленный во внешнюю от строения сторону. Для его компенсации в мауэрлате производится врезка, а на стропиле — пятка. Стропило вставляется в паз с упором на неё и крепится гвоздём через ребро балки в мауэрлат. Применяются также дополнительные опорные детали из брусков. В тех случаях, когда стропильная балка должна перемещаться (на деревянных срубах), применяются скользящие крепления. Они дают возможность компенсировать сезонные изменения высоты стен.
  3. Другие узлы. Все остальные детали стропильных систем являются по сути упорными элементами, работающими на сжатие, редко — на растяжение. Они устанавливаются путём врезки в сопрягаемые детали, чтобы не допустить их смещения под нагрузкой. К таким деталям можно отнести ригели, подкосы, стойки, упоры и другие подобные детали.

Для более прочного соединения используются дополнительные элементы, упомянутые выше.

Какой материал выбрать

На сегодняшний день существует масса материалов для утепления крыши в бане. Выбирать можно, исходя из предпочтений, вкусов, а также финансовой обеспеченности. Далее расскажем про утеплитель для крыши бани какой лучше и какой выбрать.

Натуральные мягкие материалы являются наиболее традиционными. К ним можно отнести:

Обычно данный тип материалов используется для утепления деревянных конструкций. К их преимуществам можно отнести экологичность, а к недостаткам – подверженность гниению.

К насыпным натуральным материалам относятся:

Используются они и для кирпичных, и для деревянных сооружений.

Они так же экологичны, как и мягкие натуральные материалы.

Основным недостатком данного типа является трудоемкость утеплительных работ.

Также довольно часто используют современные искусственные материалы:

Эти материалы экономичны в материальном плане, подходят для строений любого типа, экологически чистые, огнеупорные, а также имеют долгий срок службы.

Помимо всего прочего, существует наиболее современный и качественный материал, а именно суспензии в виде вспененных гранул. Их также можно применять в строениях любого типа, они также долговечны и жаростойки, однако более дорогие.

К утеплителю в бане предъявляются особые требования, которые стоит учитывать в процессе выбора материала.

Теплоизоляционный слой в бане должен быть:

  1. Термостойким;
  2. Экологически чистым;
  3. Влагоотталкивающим;
  4. Неподдающимся гниению и плесени.

Утеплять баню снаружи необходимо еще на этапе сборки конструкции крыши. Для внешнего утепления крыши бани рекомендуется использовать:

Особое внимание следует уделить мху, поскольку он заявил себя как отличный утеплитель, а главное – недорогой. Впечатление портит то, что мох подвержен быстрому гниению, однако в каждом правиле есть исключения

Впечатление портит то, что мох подвержен быстрому гниению, однако в каждом правиле есть исключения.

Например красный мох не поддается гниению и великолепно сдерживает тепло. Теперь вы знаете чем лучше утеплить крышу в бане, а также чем утеплить чердак бани.

Технология возведения крыши с двумя скатами

Для габаритной бани лучше обустроить двухскатную крышу с чердачным помещением для хранения банных принадлежностей и инвентаря. Сборка системы стропил выполняется поэтапно.

Популярные статьи  Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Для сборки кровельной конструкции потребуются:

  • Балки сечением 10×8 см.
  • Брус сечением 5×5 и 5×10 см.
  • Доска.
  • Уровень и отвес.
  • Железные гвозди и шурупы.
  • Молоток.
  • Электрическая дрель.
  • Грунтовочный состав.

Пошаговое руководство по возведению двухскатной крыши предусматривает следующие этапы:

Этап 1. Монтаж балок для потолочного перекрытия

В несущих балках строения проделываются пазы под установку балок для потолочного перекрытия. Шаг между пазами равен 100 см, глубина – до 8 см. Балки предварительно обрабатываются антисептическим составом, просушиваются и монтируются ребром в пазы. Дополнительная фиксация на гвозди.

Этап 2. Сборка стропильной конструкции

Двухскатная крыша состоит из треугольных стропильных конструкций – ферм, каждая из которых изготавливается из одинаковых брусков – ног, оснований и перемычек. Фиксация элементов между собой осуществляется при помощи шурупов.

Для ног используются доски 5×10 см, длина которых составляет 2,8 м. По краям доски обрезаются под углом в 45 градусов, проделываются отверстия для шурупов, после чего элементы надежно соединяются между собой. От стыка стропильной конструкции делается отступ в 50 см для паза под перемычку. На концах перемычки вырезаются срезы прямоугольной формы, благодаря которым она монтируется в стропила. В местах соединения перемычки и стропил вкручиваются шурупы. Аналогичным способом выполняется сборка других ферм.

Две стропильные фермы, расположенные сверху над боковыми стенами, обшиваются. Для этого используются бруски 5×5, установленные в горизонтальном положении с шагом в 35 см. Для усиления конструкции устанавливаются дополнительные бруски в диагональном направлении.

Далее обрешетка обшивается в вертикальном направлении с небольшим припуском по краям в 3 см. На поверхности второй конструкции обустраивают дверку.

Этап 3. Установка стропил

Готовые конструкции необходимо поставить на потолочные балки. Фиксация на распорки с соблюдением геометрии конструкции. Фермы по краям монтируются в первую очередь. Для дополнительного укрепления установленной конструкции используются укосины – балки, выставленные между несущим брусом стены и стропилами на уровне перемычек.

Далее выполняется установка остальных стропил с соблюдением уровня по вертикали. Технологическое расстояние между отдельными стропилами должно составлять 100 см. Все элементы стропильной системы соединяются козырьком из двух досок, приколоченных к верхним балкам по обе стороны кровли.

Этап 4. Установка обрешетки

Для обрешетки используется доска длиной, достаточной для перекрытия крыши и выступа за пределами стропильной системы на 25 см. Технологические зазоры между отдельными досками могут составлять от 2 до 48 см в зависимости от типа кровельного материала.

В месте выхода дымоходной трубы проделывается отверстие нужного размера с установкой сплошной обрешетки по периметру.

Далее выполняется настилка гидроизоляционного материала (пленки или мембраны) с фиксацией к обрешетке при помощи металлических скоб. Гидроизоляция настилается внахлест на 10 см.

Этап 5. Монтаж финишного покрытия

На гидроизоляцию устанавливается контробрешетка из брусков 5×5 см с предварительной обработкой антисептическим составом. На контробрешетку выполняется монтаж выбранного финишного покрытия от края карниза. Под дымоход проделывается отверстие, а после монтажа трубы стыки тщательно герметизируются битумной пропиткой или клеевой смесью, закрываются защитным фартуком.

Стропильная система

Совокупность деревянных элементов, поддерживающих форму крыши, называют стропильной системой. Она состоит из стропильных ферм, каждая из которых имеет форму равностороннего треугольника, основание его равно ширине бане, а катеты представляют собой стропила. Треугольник – наиболее стойкая геометрическая фигура, поэтому каркас крыши выдерживает значительные нагрузки. Для сооружения двухскатной крыши используют два типа каркасов:

Висячие, стропила которых верхушками упираются друг в друга, а нижними крепятся к мауэрлату. Единственной опорой для них являются внешние несущие стены. Стропильный каркас висячего типа испытывает два типа нагрузок: на распирание и на прогиб. Чтобы снизить распирающее действие, которое оказывают стропила на сруб бани. используют различного рода затяжки. Чтобы ликвидировать прогиб монтируют подкосы. Этот вариант подходит для небольших построек, в которых нет внутренней несущей перегородки. Своими руками перекрыть баню большой площади таким образом достаточно сложно.

Наслонные, стропила которых помимо внешний несущих стен имеют опору в виде внутренних. В зависимости от планировки в бане может располагаться 1 или даже 2 капитальных стены, которые могут послужить поддержкой для стропильного каркаса. На них укладывают лежни и устанавливают стойки, подпирающие стропила под коньком или в серединной части ноги. Этот вариант подходит для сооружений большой площади.

Обратите внимание! При определении состава стропильного каркаса учитывают его собственный вес, массу чердачных перекрытий и сезонную снеговую нагрузку. Толщину стропил определяют в соответствии с длиной ската, шириной шага между ногами и типом кровельного материала

Чтобы крыша служила дольше, следует оставить небольшой задел прочности, который предотвратит поломки в экстремальные погодные условия.

Сооружение крыши – процесс технически сложный, поэтому при строительстве своими руками важно досконально следовать рекомендуемой технологии. Монтажные работы выполняют в сухую погоду, чтобы сохранить сухими элементы стропильного каркаса

Из инструментов потребуется болгарка, лобзик, шуруповерт, дрель, строительный степлер. Сборку выполняют в следующем порядке:

  1. В первую очередь стены, на которые укладывают мауэрлат, гидроизолируют рубероидом, сложенным в 2-3 раза. В мауэрлатном брусе продлевают отверстия под крепления. В качестве крепежа используются металлические шпильки или анкерные болты. Если сруб бани выполнен из бревна или бруса, мауэрлат заменяют собой верхние венцы, которые укрепляют между собой металлическими скобами.
  2. Начинают сборку стропильных ферм. Ноги скрепляют между собой с помощью металлической накладки, выверяя угол между ними по уровню, приколачивают затяжку. В первую очередь устанавливают крайние фермы, приколачивая к мауэрлату гвоздями. Между ними натягивают веревку, по которой можно легко проверить правильность расположения остальных ферм. Чтобы конструкция сохраняла вертикальное положение до установки обрешётки, ее подпирают временными укосами.

Установка стропильных ферм

Поверх стропил расстилают полосы гидроизоляционного материала, нахлёстывая одну на другую, чтобы защитить швы от проникновения влаги. Фиксируют гидроизоляцию с помощью степлера или гвоздей. Чтобы создать между гидроизоляцией и кровельным материалом вентиляционный зазор, вдоль стропил крепят рейки контр-обрешетки.
Обрешетку из досок 50х150 мм прибивают гвоздями к стропильным ногам с шагом 10-15 см. Если кровельный материал имеет большую массу или не держит форму самостоятельно, обрешетку сооружают из влагостойкой фанеры.

Поверх обрешетки происходит настил кровельного материала. Технология укладки зависит от выбранного типа покрытия. Обязательно листы и полосы укладывают с учетом нахлеста 15-20 см. Чем меньше уклон ската, тем больше должен быть нахлест.

Настил кровельного покрытия

В последнюю очередь крыша оборудуется водостоком, софитами зашиваются свесы, фронтоны утепляют и облицовывают.

Важно! Так как баня предполагает наличие отопительного прибора, то заключительный этап строительства крыши — выведение дымоходной трубы. Она должна располагаться на расстоянии 30-50 см от конька и возвышаться над ним на 50-100 см

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
