Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

  • подъемно-поворотные;
  • откатные;
  • секционные;
  • распашные.

Каждый из них обладает достоинствами и недостатками.

Автоматизация въездных и гаражных ворот: пошаговая инструкция

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

  • для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
  • при сравнении с остальными типами обходятся недорого;
  • допускается открывание во внутреннюю и наружную стороны;
  • разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
  • есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
  • при желании может быть установлена подсветка, которая будет освещать территорию;
  • скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
  • электрический привод обеспечивает хорошую фиксацию;
  • низкий уровень шума при работе;
  • створки блокируются, это обеспечивает дополнительную меру безопасности;
  • если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
  • являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

  • вариант конструкции является устаревшим;
  • с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
  • система, отвечающая за запирание, – недолговечна;
  • очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
  • установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
  • схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
  • требуются профилактические работы для хорошей работы долгие годы.

Особенности, достоинства и недостатки

Встречаются автоматические ворота различных видов. Существуют конструкции оригинального типа со сложными механизмами

Но если не брать их во внимание, то всего есть три вида:

  • распашные;
  • откатные;
  • гаражные.

Перед тем, как сделать один из перечисленных типов автоматических ворот своими руками, стоит внимательно изучить их особенности, характеристики, плюсы и минусы.

Распашные автоматические ворота пользуются наибольшей популярностью. Представляет собой такая конструкция две створки, которые крепятся благодаря шарнирным петлям к стальному каркасу. Створки состоят из стального каркаса, обшитого листовой сталью или профилированным листом.

Достоинства таких ворот заключаются в простом и удобном монтаже, высоком уровне безопасности, доступной стоимости всех элементов конструкции. Недостатком конструкции является необходимость обеспечения свободного пространства для раскрытия створок. В зимний период это пространство нужно будет расчищать от снега.

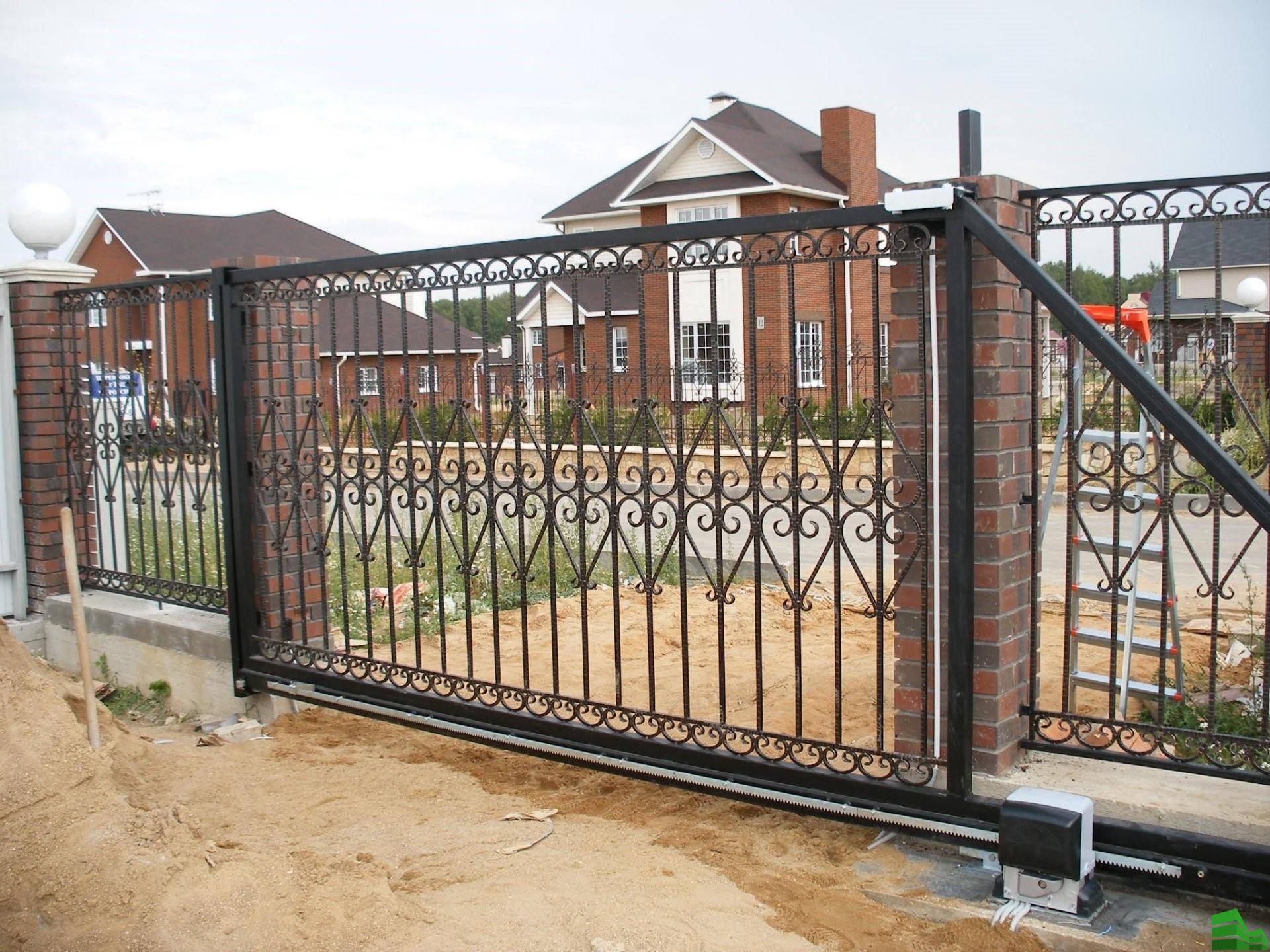

Откатные ворота гораздо сложнее в эксплуатации, чем распашные. Суть работы данного типа походит на движение дверей шкафа-купе. Для этого над проемом ворот устанавливается направляющая, благодаря которой воротное полотно выполняет движение в сторону, открывая тем самым проезд. Для обеспечения полноценной работы выполняется установка специального улавливателя, который выполняет контроль за движением полотна.

Для изготовления откатных ворот используются панели, закрепленные на металлическом каркасе. Для снижения шума каркас заполняется полиуретаном.

К достоинствам откатных ворот относятся:

  1. удобная эксплуатация, особенно если сравнивать этот тип с распашными воротами;
  2. возможность свободного отката полотна без необходимости организации дополнительного свободного пространства;
  3. надежность в работе;
  4. красивый и стильный дизайн;
  5. длительный срок службы.

К недостаткам этого типа относятся высокая стоимость автоматики, необходимость организации аварийного открывания полотна в случае внезапного отключения электроэнергии.

Гаражные ворота, в свою очередь, делятся на 3 типа: секционные, подъемно-поворотные, роллетные. Эти типы практически невозможно сделать самостоятельно. Для этого необходимо иметь специальное оборудование и некоторые умения и навыки.

Делаем рольставни своими силами легко и быстро

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса. И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках. Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи. Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней. Монтаж может быть осуществлен на любом проеме:

Автоматизация въездных и гаражных ворот: пошаговая инструкция

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним. Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовка к монтажу

До начала работ необходимо подготовить проем и все места для будущей установки элементов конструкции. Они должны быть освобождены от лишних коммуникаций, вычищены, разровнены, оштукатурены и т.п.

Допустимый перепад высот на поверхности – не более 5 мм. Если добиться такой точности сложно, необходимо предусмотреть и подготовить прокладки, которые скорректируют огрехи во время сборки. Как только все подсохнет, достается инструкция и все детали ворот, кроме автоматики.

Популярные статьи  Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Сначала отмечают места будущих отверстий в стене или вертикальной части проема и пробивают их перфоратором, в деревянных конструкциях просверливают. Затем отверстия по меткам плюс по одному для заглушек делают в направляющих.

Установка

При наличии инженерного образования и владения навыками сборки установка роллетных ворот на гараж не представляется сложным. Для автоматики же требуется обязательное подключение специалиста.

Существует три основных способа монтажа, определяющих положение короба и направляющих:

  • накладной – короб и направляющие крепятся снаружи гаража;
  • встроенный – ниша для рулона оборудуется в верхней части проема, направляющие вдоль его вертикальных стоек, конечно, если позволяет толщина фасадной стены;
  • комбинированные – кожух для полотна находится сразу за проемом, уже внутри гаража, рейки движения устанавливаются также в помещении, сразу за входом.

Существуют и более сложные варианты, например, когда короб расположен внутри бокса, а направляющие встроенные. Все зависит от необходимой степени защиты и финансовых возможностей заказчика. Особенно прост накладной монтаж.

Помимо стандартных инструментов для таких видов работ, вроде молотка или дрели, потребуются: перфоратор, пистолет, чтобы сделать заклепки, для подключения электропривода – мультиметр. Отделка предусматривает использование герметиков – силиконового и акрилового, для швов – монтажную пену.

Видео: установка роллет

Аварийная разблокировка секционных, рольворот

Ключ, предназначенный, чтобы разблокировать привод – неотъемлемая часть комплектации автоматики. В случае отключения электричества привод заблокирует створки. Его можно разблокировать только таким ключом. Затем створки можно будет эксплуатировать в механическом режиме – чтобы потом открывать и закрывать вручную, пока не восстановится электропитание системы.

С секционными типами ворот могут появляться сложности. В них механизм разблокировки тоже есть, но сложно заставить двигаться само полотно. Для этого применяют шнуры, свисающие из электропривода или каретки рейки. Для таких ворот промышленного назначения обычно монтируется цепной редуктор.

Секционные ворота могут не закрываться до конца

Чтобы открыть ролетную конструкцию без подачи электричества, потребуется вороток, который идет в комплекте, ключ не нужен. Вороток вставляется в короб, а полотно начинает двигаться при прокручивании воротка. Но вручную полотно будет подниматься и опускаться очень медленно.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

  1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
  2. Привариваем их к верхней и нижней планке каркаса ворот.
  3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
  4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
  5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

  1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
  2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
  3. На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Основные разновидности приводных систем

На сегодняшний день существуют три типа автоматических приводов, приводящих в работу створки ворот.

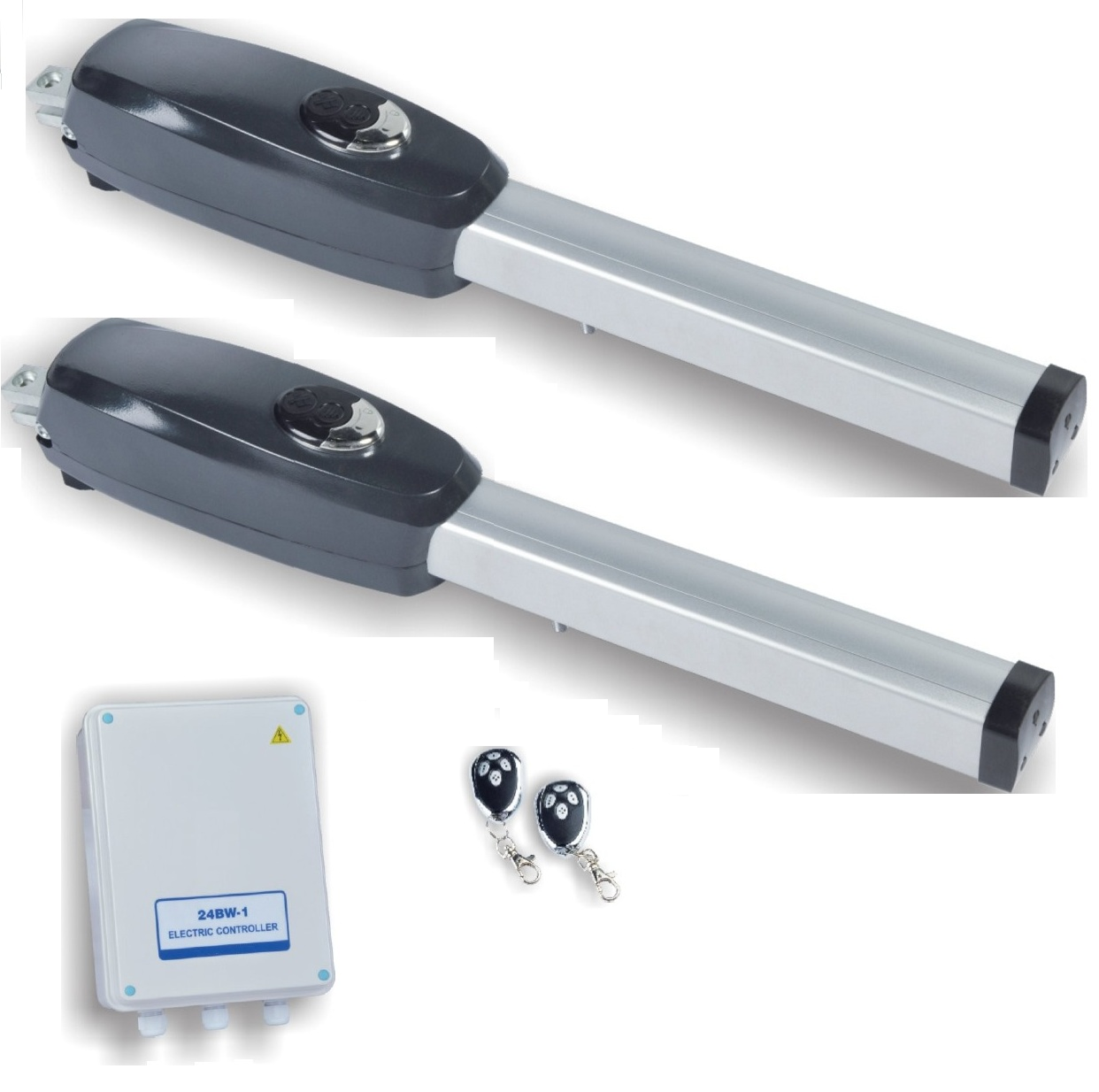

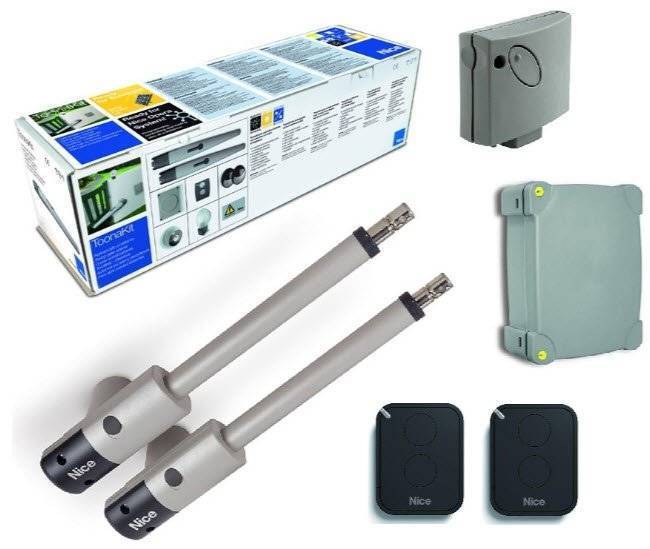

  1. По внешнему виду напоминает футляр вытянутой формы. Он отличается простотой конструкции. Преимуществом является высокая надежность конструкции. Высокие нагрузки не нарушают его эксплуатационные качества. Внутри футляра располагается червячная передача. Редуктор располагается в задней части корпуса. При включении редуктор начинает оказывать влияние на передачу, которая толкает либо тянет створку. Для производства корпуса линейного привода используется металл, покрытый порошковой краской. Механизм может использоваться на любом типе конструкции. Располагается привод на опорной балке в области средины полотна.

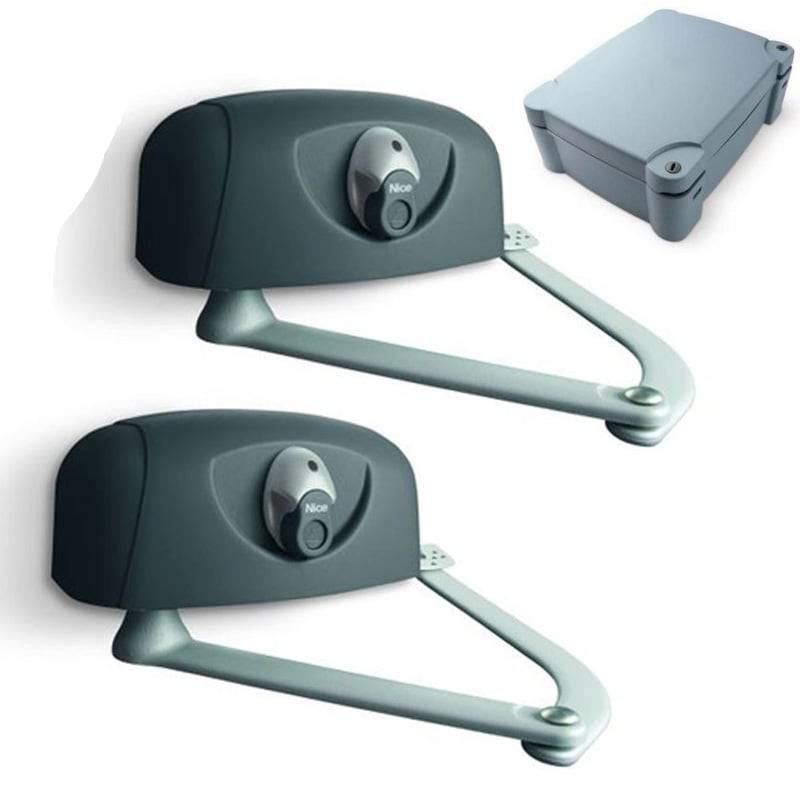

  2. Также состоит из редуктора, но вместо передачи используется два рычага, подвижного типа. Механизм редуктора располагается на столбе, а подвижный рычаг на створке. Зачастую привод открывает створки внутрь.

Выбор привода зависит от индивидуальных предпочтений. Также стоит предварительно оценить какой тип использовать в конкретном случае целесообразно. Конструктивные особенности не дают возможность использовать один тип привода, тогда как другой вариант подойдет идеально.

Автоматизация въездных и гаражных ворот: пошаговая инструкция

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Популярные статьи  Витраж на стекле своими руками: пошаговые инструкции

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Приводы для автоматизации

Механизм для автоматического открывания ворот — это самый главный их узел.

Для того чтобы обеспечить открывание ворот, необходимо передать на них движение мотора. Для этого потребуется установка специального крепления. Данные устройства бывают следующих типов:

  • рейки;
  • винтовые передачи;
  • устройства с применением зубчатого колеса;
  • кривошипно-шатунные механизмы;
  • червячные механизмы;
  • цепные передачи.

Для того чтобы сделать откатные или распашные ворота своими руками, применяются перечисленные крепления. Рассмотрим подробнее приводы для автоматизации каждого типа ворот.

Для распахивающихся створок

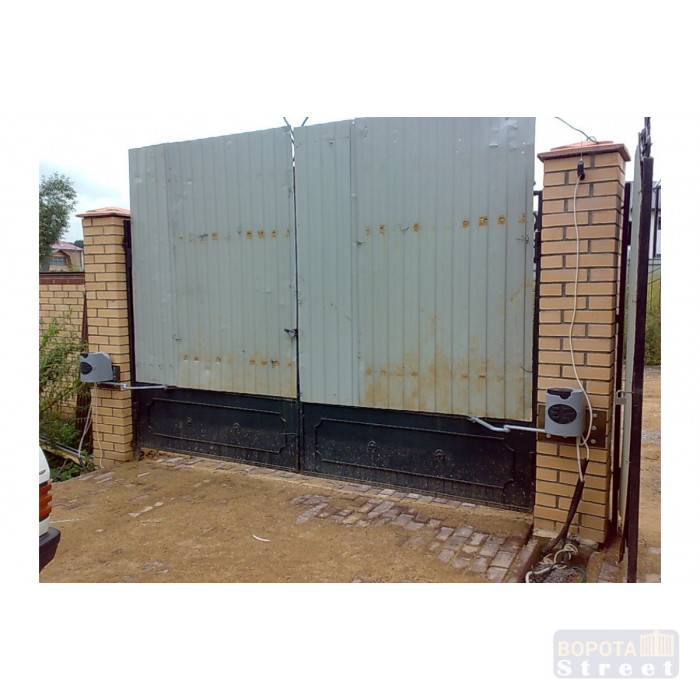

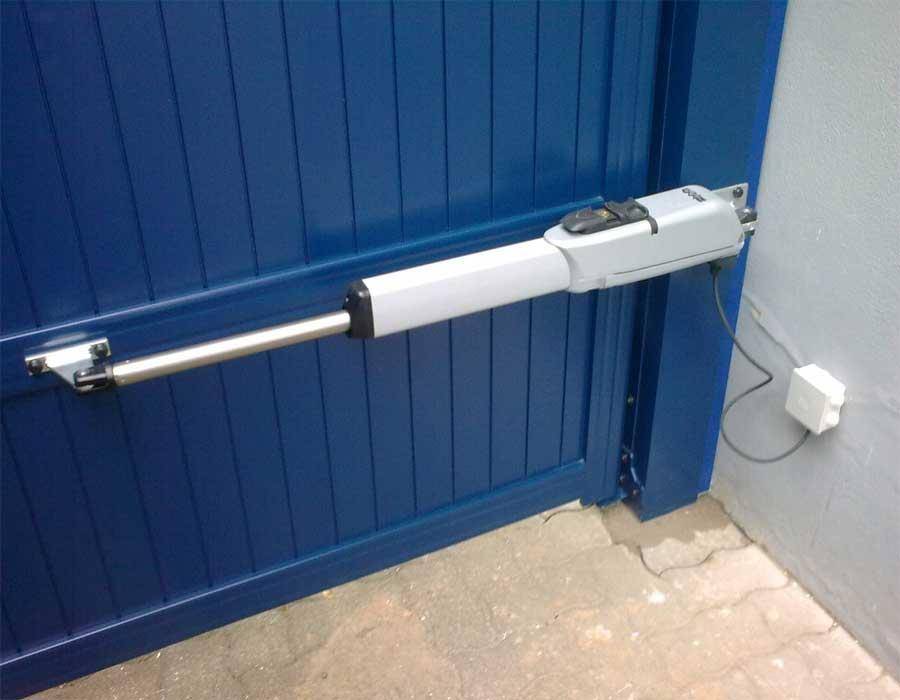

Для самостоятельного открывания распашных ворот потребуется установка рычажного или линейного привода. Линейный привод походит на автомобильный амортизатор, принцип действия которого заключается в удлинении штока привода. Его рекомендуется использовать при необходимости открывания дверей в разные стороны. Часто устройство изготавливают собственноручно из деталей спутниковых антенн.

Рычажный привод походит на движение руки. Размер устройства в процессе работы не изменяется, крепление производится с использованием подвижного шарнира. Рекомендуется использовать при навешивании створок на столбики из кирпича, поскольку привод не требователен к размещению точки опоры. Для самостоятельного изготовления применяются приводы от стеклоочистителей или стеклоподъемников.

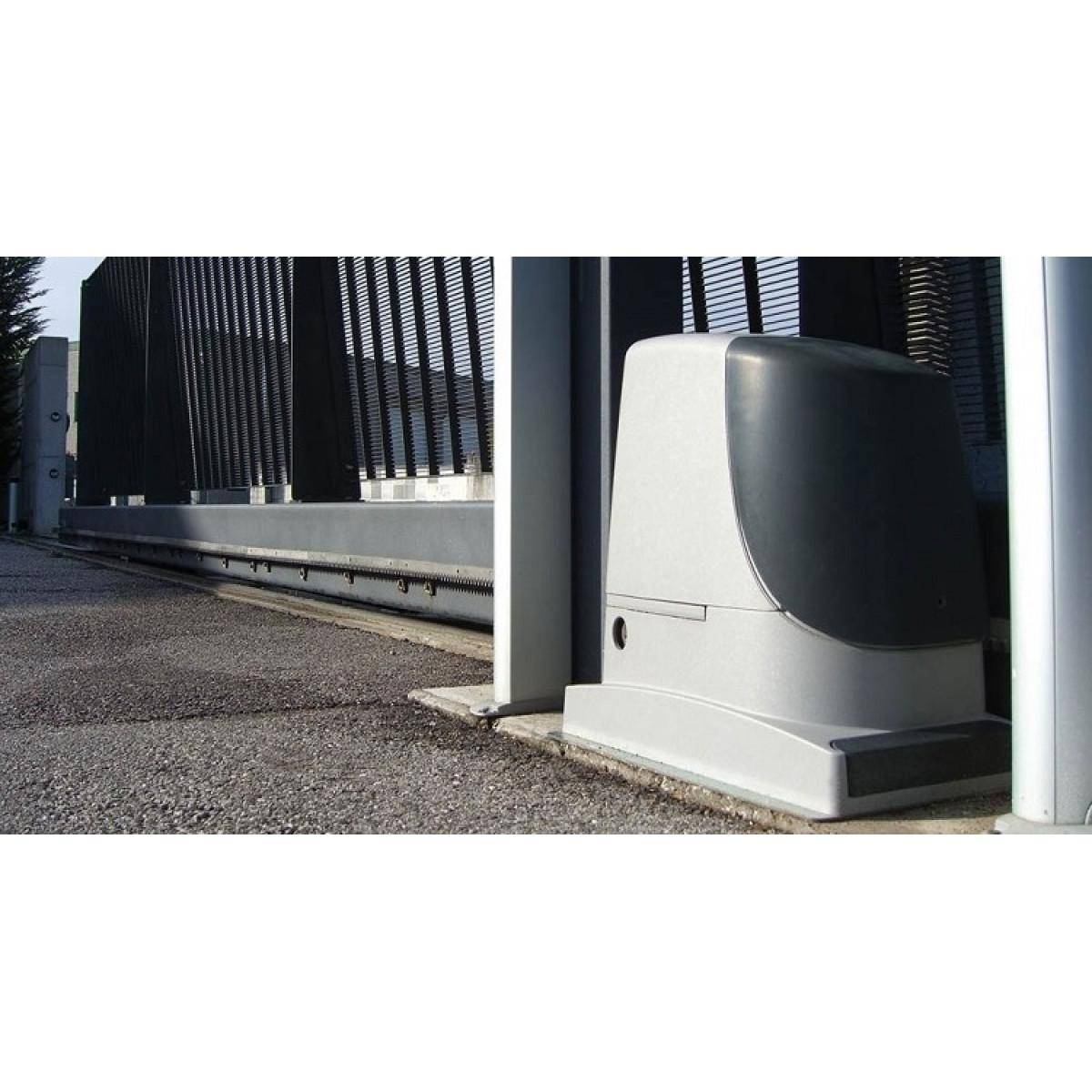

Автоматика для сдвижного полотна

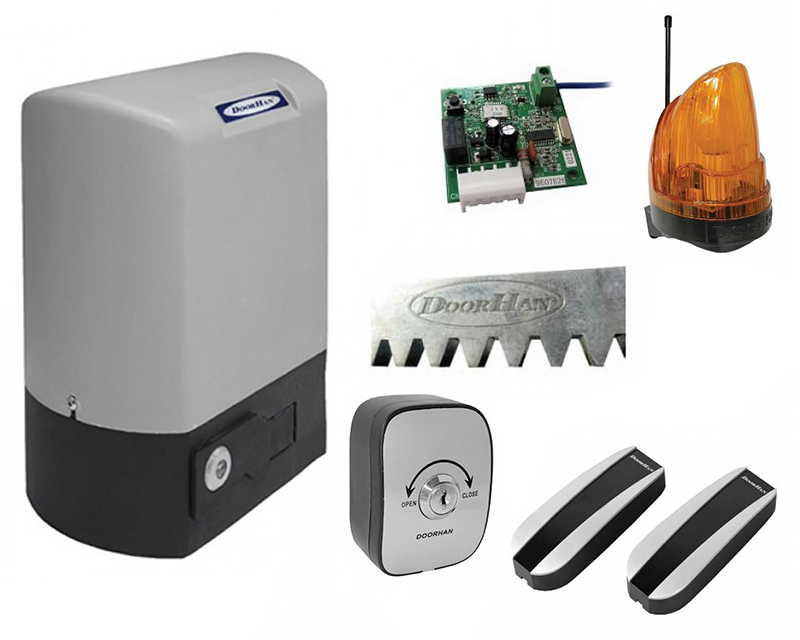

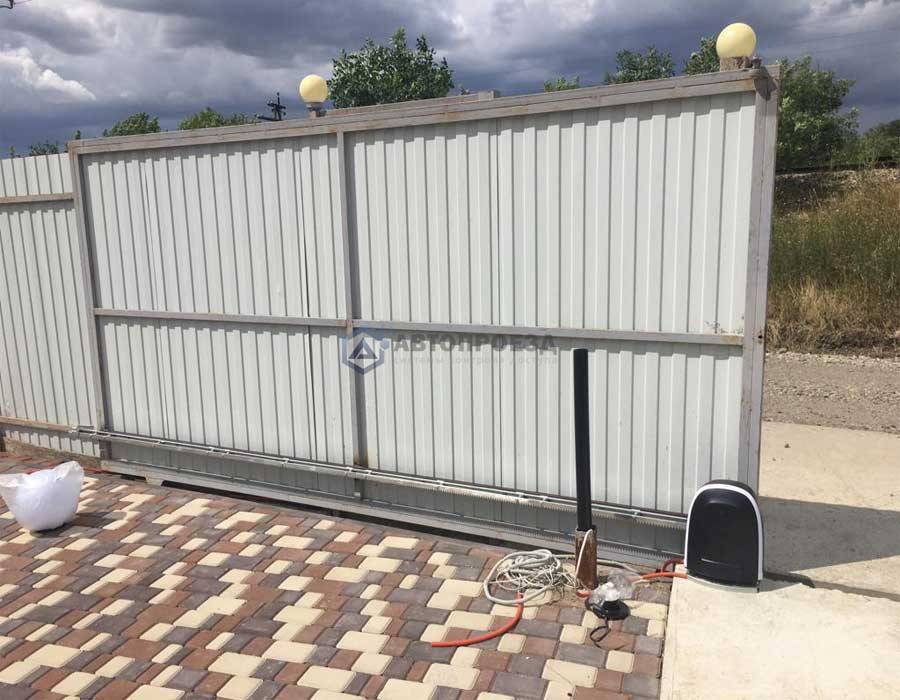

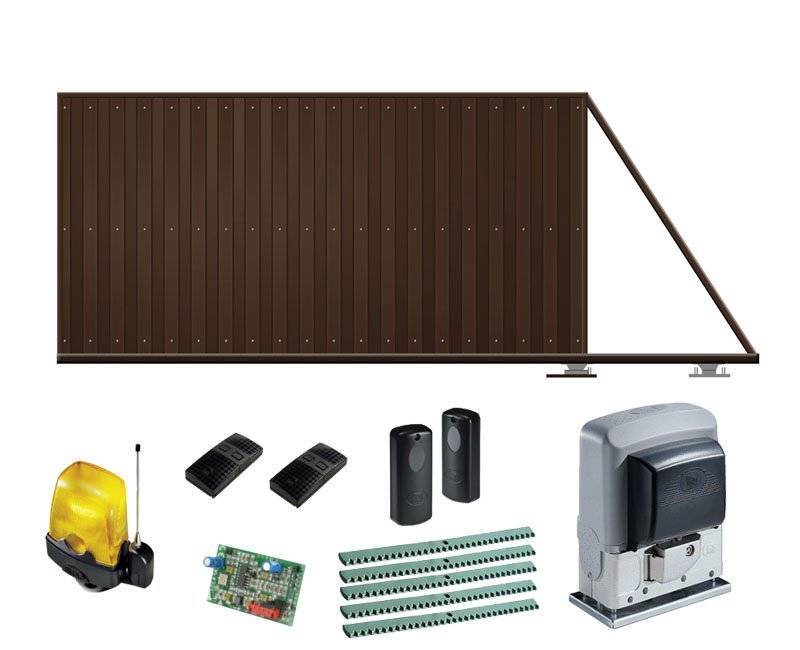

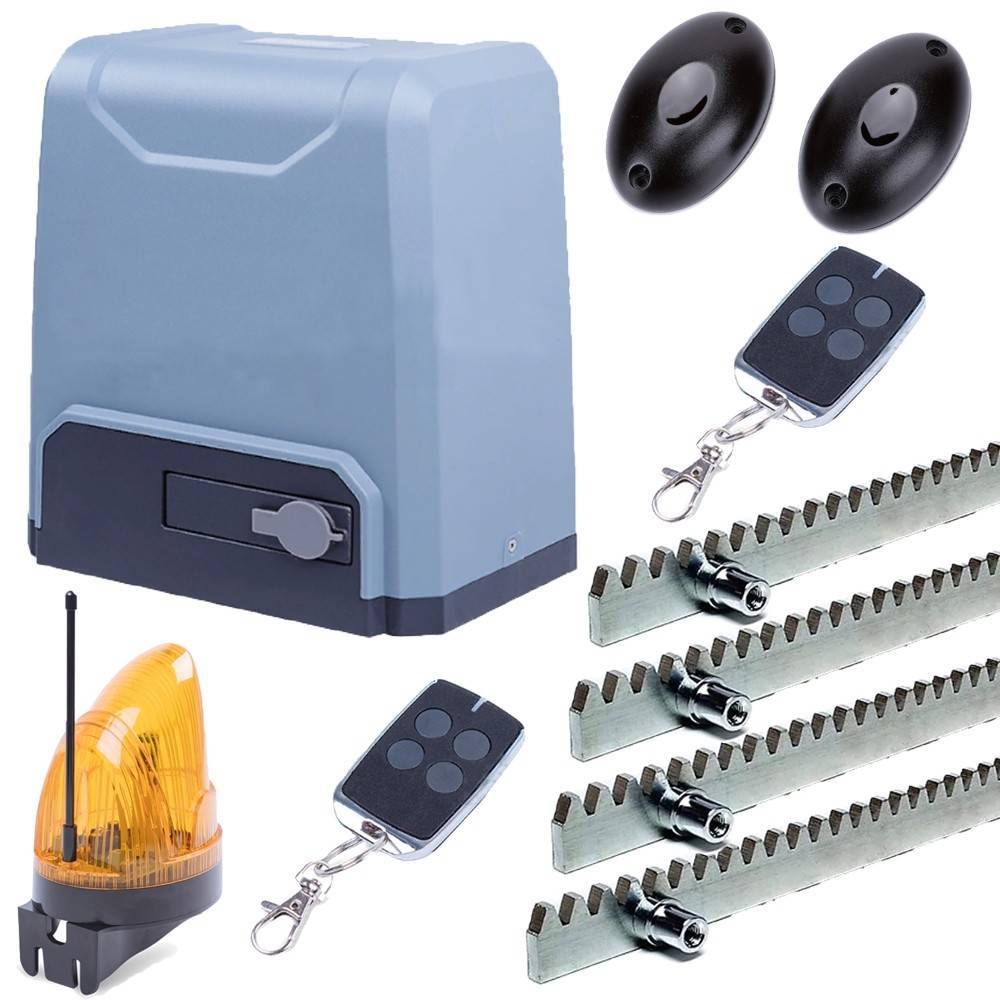

Для того чтобы обеспечить автоматическое открывание или закрывание откатных ворот, используется автоматика заводского производства, в комплект которой входят:

  1. привод;
  2. блок управления датчиками;
  3. зубчатая рейка.

Подобное устройство можно сделать самостоятельно, используя электромотор с редуктором, длинную цепь от автомобильной техники и 2 звездочки.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.
Популярные статьи  Как правильно утеплить лоджию изнутри своими руками: инструкция с иллюстрациями

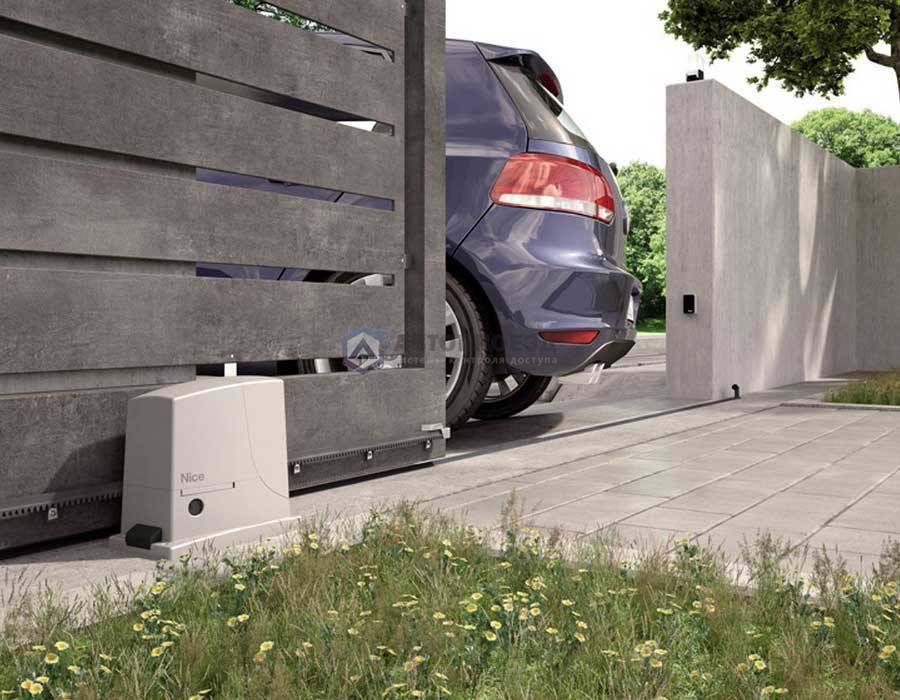

Ворота с дистанционным управлением своими руками

Автоматические ворота с дистанционным открытием – наиболее подходящий вариант для частного дома, который имеет массу преимуществ:

  • Для открытия и закрытия не нужно выходить из автомобиля, что очень удобно в плохую погоду.
  • Открытие ворот происходит менее, чем за 15 секунд.
  • Имеется возможность установки подсветки придомовой территории.
  • Устройство отличается надежностью и долговечностью.
  • Обеспечивается дополнительная безопасность, т.к. без пульта управления система не будет работать.
  • Если оборудование вышло из строя, открыть ворота можно специальным ключом.

Установить автоматику на ворота можно самостоятельно. В продаже представлено большое количество конструкции от разных производителей и по разнообразным ценам.

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

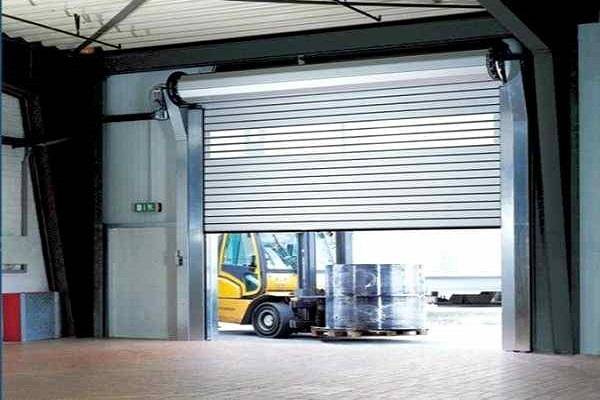

Рулонных

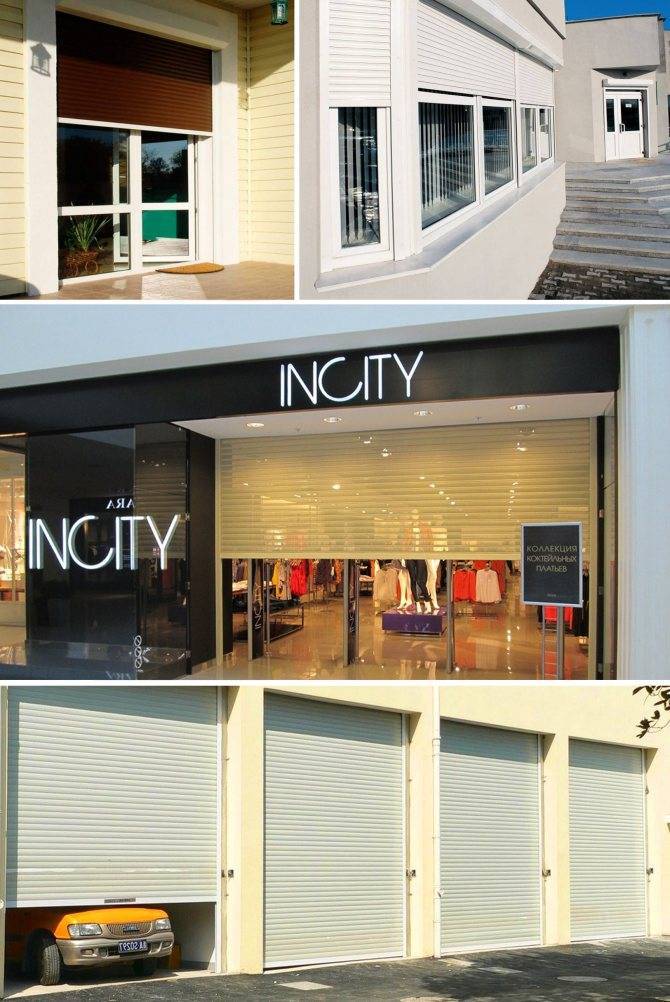

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

  • компактность;
  • возможность монтажа не только в гаражах, но и других помещениях;
  • надежность;
  • доступная цена.

Автоматизация въездных и гаражных ворот: пошаговая инструкция

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

Автоматизация въездных и гаражных ворот: пошаговая инструкция

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

  • подготовка чертежей, материалов и инструментов;
  • монтаж дверной коробки и направляющих;
  • сборка дверного полотна;
  • изготовление движущего механизма;
  • установка ворот;
  • монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

  • сварочный аппарат;
  • электродрель (перфоратор, шуруповерт);
  • строительный уровень;
  • рулетка;
  • набор гаечных ключей;
  • карандаш.

Для установки подъемного механизма следует приготовить:

  • швеллеры и стальные уголки;
  • противовесы (специальные для лифтов или чугунные болванки);
  • кронштейны, уголки, металлические направляющие;
  • пружины возвратного типа;
  • стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

  • дверного полотна, цельного или секционного;
  • левой и правой стойки, которые управляют движением ворот по нужной траектории;
  • двух противовесов, по одному с каждой стороны;
  • устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

  • стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
  • дуга – выгнутые по шаблону две детали;
  • внутренняя дуга, две детали;
  • стальная пластина;
  • установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

  1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
  2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
  3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
  4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
  5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
  6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

  1. В створке просверлить отверстия для кронштейнов с роликами.
  2. Установить полотно между стойками.
  3. Поместить ролики в пазы стоек и зафиксировать их винтами.
  4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
  5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
