Как правильно подключить трехклавишный выключатель с розеткой и не наделать ошибок

Сферы применения

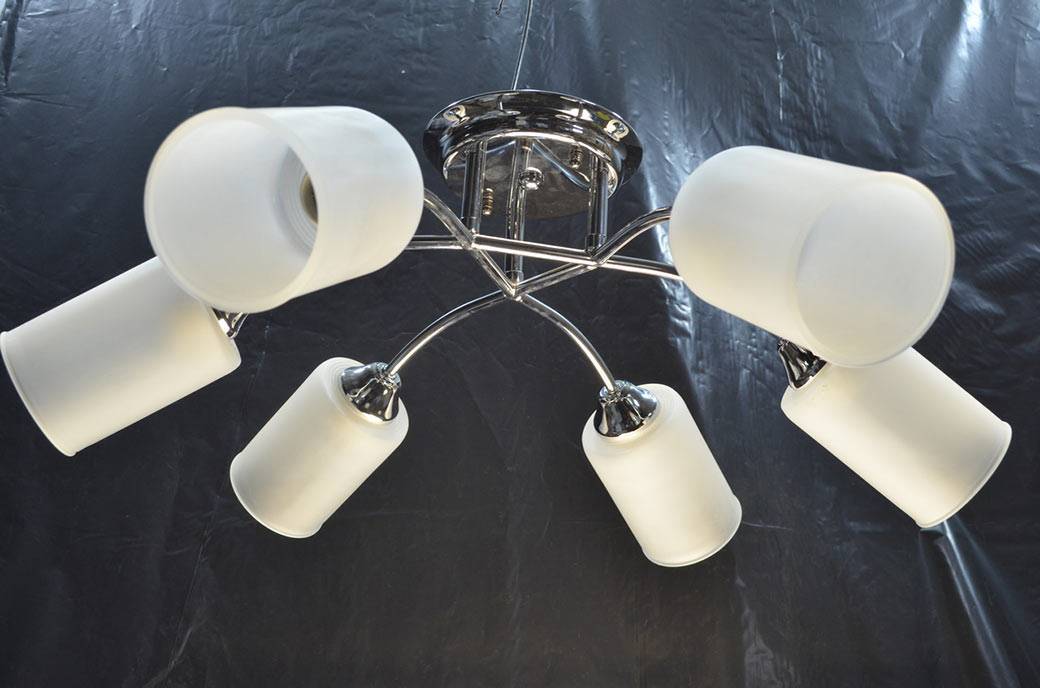

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

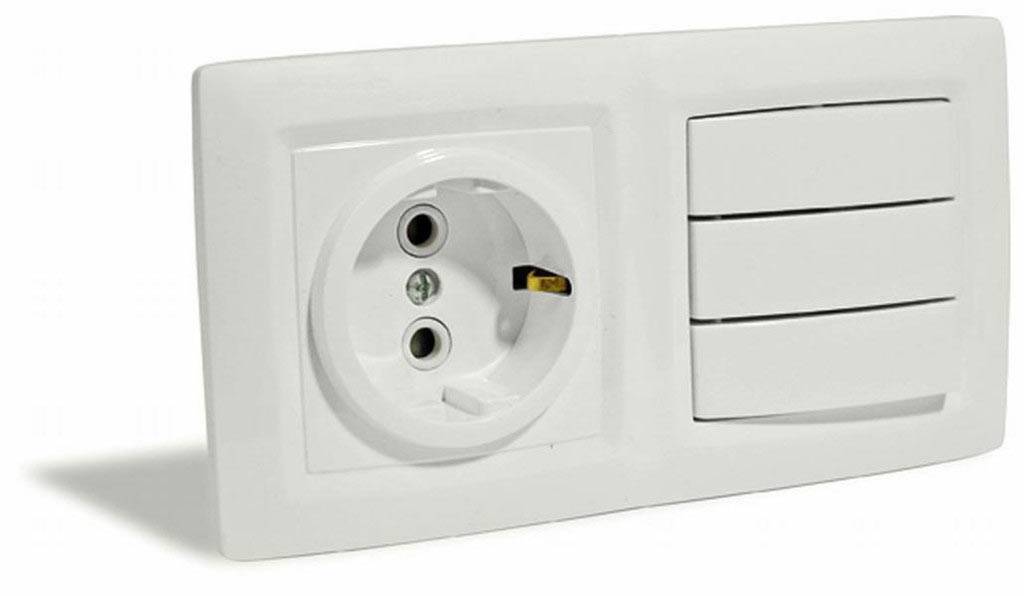

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Блок комбинированный Бэлла БКВР-033 и БКВР-054

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Выбор трехклавишного выключателя

При выборе трехконтурного выключателя его стоит внимательно осмотреть. Следует изучить физические характеристики и удостовериться в присутствии схемы подключения. Качественный трехклавишник обладает нижеприведенными характеристиками:

Для комнат с высоким уровнем влажности нужно приобрести устройство, имеющее специальную защиту. Сердцевины с винтовыми и зажимными клеммами обладают дополнительными плюсами. Это упростит установку и продлит срок службы переключателя.

Не рекомендуется покупать устройство с любыми дефектами. От этого напрямую зависит не только бесперебойное освещение, но и безопасность.

Установка и подключение розетки с выключателями в одном корпусе

Достоинством сблокированной арматуры является не только эстетичность и эргономичность, но и простота установки и подключения. В этом случае, нет необходимости пробуривать несколько углублений в стеновой панели и тянуть к ним различные провода.

Конечно, штробы придется заделывать, однако, трудоёмкость этой операции несоизмеримо ниже, чем при замене проводки и нескольких розеток или выключателей.

Вопрос об удобстве расположения на одном уровне клавиш и штекерной панели достаточно сложен. С точки зрения классической эргономики и правил электробезопасности, оптимальная высота расположения розетки 50,0, а клавиш включающе-отключающего прибора – 130-150 сантиметров от пола.

Правила европейских норм и регламента электромонтажа, наоборот рекомендуют размещать все элементы электрической арматуры, за исключением точек подключения источников света, на одном уровне.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Методы подсоединения

Существует две основные схемы подключения трехклавишного выключателя, причем в одной необходимо наличие распределительной коробки (для скручивания жил), а в другой – подсоединение расположено в блоке для выключателей. Рассмотрим каждую схему в отдельности.

С помощью распределительной коробки

Как правильно подключить трехклавишный выключатель с розеткой в этом случае? Основные правила, которые необходимо выполнять, выглядят следующим образом:

На заметку. Демонтаж предполагает снятие старого выключателя, очищение ниши и проводов, проверку проводки. Только после этого начинают выполнять монтаж нового устройства.

Перед началом работ вначале определяют, в помещении при помощи выключателя рвется N или L. В основном это должна быть «фаза». Если это не так, тогда из распределительной коробки на светильник переходит «L». Именно поэтому с выключателей подается «ноль». В таком неправильном варианте в розетке с блоком выключателей N и L меняют местами.

Схема подключения трехклавишного выключателя с розеткой

Трехклавишный выключатель предназначен для экономного использования электроэнергии, поэтому набирает все большую популярность у пользователей и специалистов.

Преимущества подключения трехклавишного выключателя

Устройство этой детали позволяет хозяину дома или квартиры легко регулировать уровень освещенности в помещении. С помощью трехклавишного выключателя можно управлять следующими видами освещения:

• основным;
• дополнительным;
• декоративным.

Таким образом, у человека не возникает необходимости подключать для большей освещенности другие светильники, а также не появляется ощущения чрезмерно яркого света, который хочется приглушить. Пользователь всегда может отрегулировать освещение так, как ему хочется, и все это с помощью одного выключателя.

Помимо удобства, такое устройство играет роль в визуальной привлекательности комнаты. Дело в том, что при наличии трехклавишных выключателей у хозяина нет необходимости собирать сразу несколько монтажных коробок.

Чаще всего трехклавишный выключатель используют в помещениях нескольких типов:

• в больших комнатах сложной формы;
• в комнатах с многоуровневым освещением;
• в длинных и узких коридорах.

Кроме того, подобный выключатель устанавливают в тех случаях, когда требуется управлять освещением нескольких комнат из одной точки (туалет, ванная, прихожая).

Выключатель с розеткой

Схема такого устройства не сильно отличается от схемы простого трехклавишного выключателя. Главное отличие — дополнительный нулевой провод, который идет прямо в розетку. Чаще всего выключатель с розеткой устанавливают в двух случаях:

• выключатель с розеткой удобен и функционален в ванной комнате;
• при монтаже наружной электропроводки.

В других ситуациях такая конструкция не очень удобна: выключатели обычно располагаются высоко, на уровне 80−90 см от пола, а розетки — внизу, над плинтусом.

Выбор выключателя

Чтобы выключатель служил долго, нужно быть внимательным при покупке устройства и следить за следующими деталями:

• клавиши не должны западать или издавать нехарактерные звуки при нажатии;
• с тыловой стороны выключателя должна располагаться схема подключения к сети;
• поверхность выключателя должна быть гладкой, ровной.

Обращайте внимание на степень защиты выключателя. На упаковке выключателя будет указан код IP:

• первая цифра обозначает степень защищенности от пыли;
• вторая цифра обозначает степень защиты от влаги.

Эффективность растет от меньшей цифры к большей. «0» указывает на отсутствие защиты, «6» — на самый высокий уровень защиты. Если вы планируете установить выключатель на чердаке или в ванной комнате — в помещениях с повышенным уровнем влажности, то следует выбрать защиту со степенью 44. Для улицы подойдет IP 65. Если же вы хотите установить выключатель в гостиной или спальне — подойдет уровень защиты IP 20.

Какие инструменты понадобятся для работы

Чтобы подключить выключатель, необходим следующий набор инструментов:

• отвертки — плоская и крестовая;
• стриппер;
• пассатижи.

Как подключить трехклавишный выключатель

Схема подключения трехклавишного выключателя не намного сложнее, чем схема подключения двухклавишного или одноклавишного устройства:

• перед тем, как приступить к работе, проверьте, обесточена ли сеть;
• распределите провода (нулевой или фазный);
• найдите фазу с помощью индикаторной отвертки;
• подключите провода к распределительной коробке;
• проверьте подключение.

Важно уметь различать нулевую и фазную жилы. У каждого провода есть свой цвет: нулевой — синий, фазный — красный или черный

Найти фазу можно разными способами. Индикаторная отвертка загорится, если определит присутствие фазы. Вместо индикаторной отвертки можно использовать простую лампу накаливания.

Необходимо вставить лампу в патрон, вывести провода, а затем поочередно замыкать их. О том, на какой фазе находится провод, можно судить по степени яркости лампы. Если лампочка светит очень ярко, провод на нулевой фазе.

Схемы подключения можно посмотреть в интернете. Также вы легко найдете в сети профессионалов, которые с помощью видео объясняют и показывают, как правильно подключить выключатель. Если видео не делает процесс подключения яснее, если вы никогда не работали с электрооборудованием, то лучше обратитесь к специалистам, чтобы избежать несчастных случаев.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер

Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
2. Достаточно легкая разметка из-за большего размера блока.
3. Максимально быстрый монтаж на стены.
4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Подключение трехклавишного выключателя света с розеткой и без неё

• Преимущества установки прибора
• Самостоятельное подключение
• Советы по выбору модели

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

• экономия электрической энергии;
• удобство в эксплуатации;
• эстетичный внешний вид.

Самостоятельное подключение

Чтобы самостоятельно разобраться в схеме подключения трехклавишного выключателя, достаточно знать принципы работы прибора. Если таких навыков нет, лучше обратиться к профессионалу. Итак, для работы потребуются:

• индикатор для измерения тока;

• отвёртка;
• изолента;
• плоскогубцы;
• нож;
• клеммы.

Перед тем как подключить тройной выключатель, следует удостовериться, что помещение обесточено.

Следующий этап работы — определение фазы. Для этого нужно внимательно осмотреть провода. Они могут выглядеть в виде одного кабеля с четырьмя жилками или как отдельный провод-фаза и трехжильный кабель. Лучше не рисковать и все проверить индикатором тока.

Главное при подключении — ничего не перепутать. Если вместо фазы на выход прибора пойдёт нулевой провод, то проводка в выключенном режиме будет под напряжением, а это может привести к удару током при обычной замене лампочки.

Во избежание замыкания все провода должны быть плотно прижаты специальными винтами и хорошо заизолированы.

Последний этап работы — вмонтирование выключателя в стену. Для этого следует как можно плотнее расположить его в подрозетнике, закрепив про помощи винтов, затем установить на место кнопки и верхнюю рамку

Особое внимание следует уделить правильному положению клавиш, чтобы не перепутать верх и низ

Советы по выбору модели

Несмотря на то что внешний вид и форма тройных выключателей с розеткой и без неё могут существенно отличаться между собой, способы подключения у них практически одинаковы.

Особое внимание следует уделить таким факторам:

1. Конструкция устройства. Перед тем как приобрести выключатель, следует проверить все его подвижные части (кнопки), а также убедиться в отсутствии видимых повреждений на корпусе.

2. Материал, из которого изготовлен блок. Пластиковые или пластмассовые основы прослужат гораздо меньше, чем из металла и керамики.
3. Внешний вид. Форма и расцветка устройства также играют немаловажную роль. Выключатель, который не вписывается в общий интерьер помещения, выглядит странно, а часто может просто испортить всю композицию.

Устанавливать трехклавишные выключатели в своём доме или нет — личное дело каждого хозяина. Но следует иметь в виду, что преимущества их эксплуатации намного превышают все имеющиеся недостатки, поэтому хотя бы один экземпляр установить рекомендуется.
