Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Содержание

Использование скотчлоков

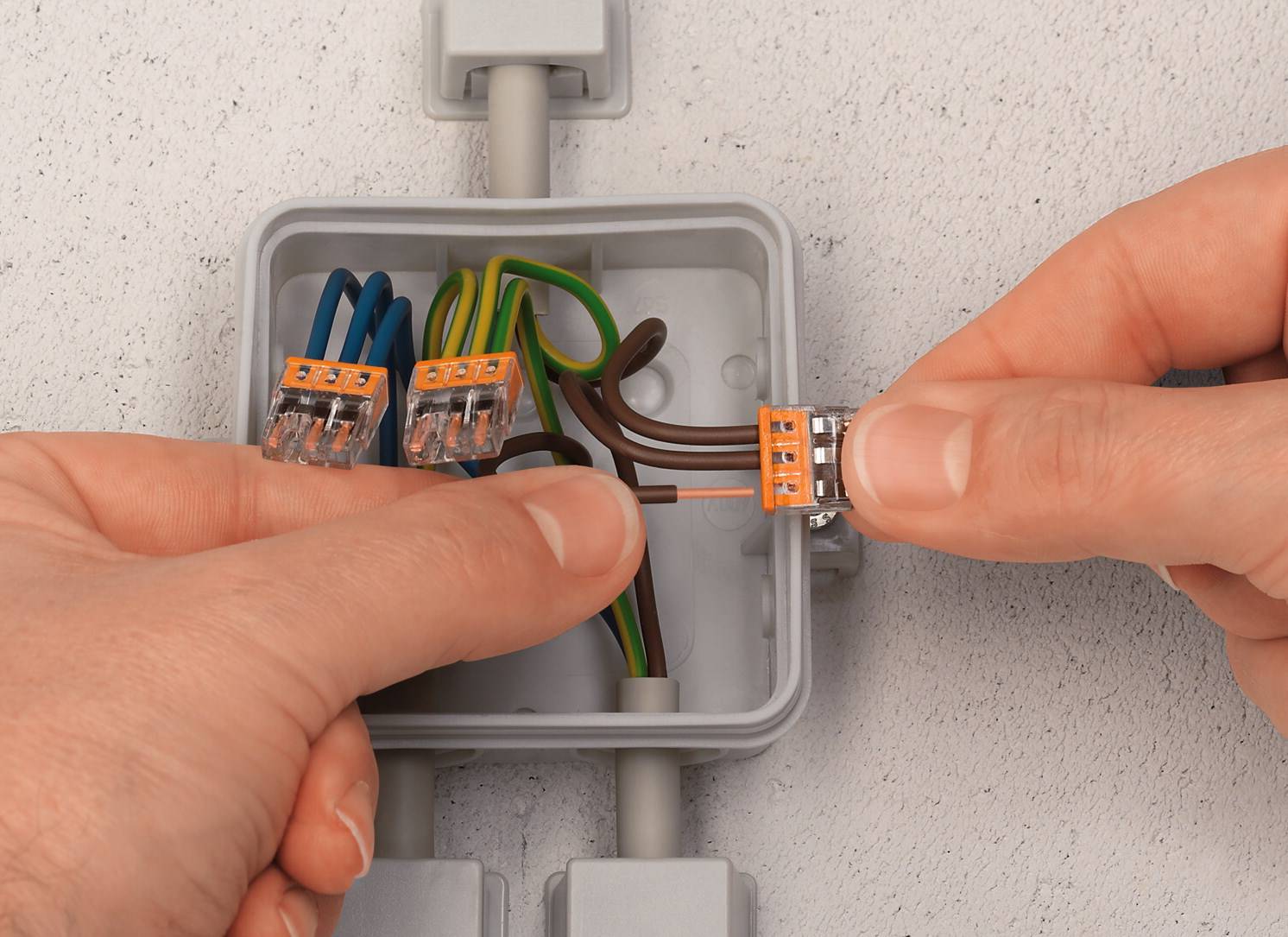

Их можно использовать для соединения цепей в розетке, но более эффективно они справляются с соединением информационных проводов. Скотчлок представляет собой зажимный клеммник. При этом жила фиксируется путем сжатия в контакте ножевого типа.

Вся конструкция клеммника находится в корпусе из диэлектрического материала (полипропилена или огнейстойкого нейлона). Что позволяет заизолировать соединение. Внутри корпуса расположен специальный U-образный контакт, который способен прорезать изоляцию провода, чем и обеспечивает соединение кабеля.

Среди преимуществ такого соединения можно назвать:

  • защиту от влаги;
  • длительную эксплуатацию такого провода;
  • высокую надежность соединения.

Общие рекомендации по наращиванию проводов

Ниже приведены общие рекомендации по наращиванию проводки своими руками. Они помогут упростить электромонтажные работы и избежать проблем в будущем:

  1. Наращиваемый провод должен подходить по допустимой мощности. В идеале сечение кабеля подбирается с запасом.
  2. Изоляция не должна иметь повреждений и трещин.
  3. Если место позволяет, то желательно оставить некоторый запас. Слишком длинный кабель удобнее, чем короткий.
  4. Проводка не должна опираться на острые углы. О них она может перетереться.
  5. Избегайте оголенных токоведущих частей и попадания на них строительных смесей.
  6. ПУЭ запрещает использование скруток, поэтому желательно их не выполнять.
  7. Все работы производятся изолированным инструментом и со снятием напряжения.

Любая скрутка и ответвление — это минус один балл к надежности проводки. Удлинить электрический кабель можно тогда, когда на это имеются весомые причины. В большинстве случаев предпочтительней целиком заменить провод без лишних разрезов.

Если наращивание неизбежно, то скрутка должна удовлетворять двум критериям. Во-первых, контакт выполняется прочным и надежным, особенно в силовых цепях. Во-вторых, место соединения изолируется. Отсутствие защитного слоя способно вызвать пожар или электротравму.

Как нарастить провод в розетке, стене, на открытом воздухе, для вводного силового кабеля или электроприбора

Как удлинить кабель

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Часто при эксплуатации электрических домашних сетей у домовладельца возникает вопрос: как удлинить провод? Возникает такая необходимость в случаях повреждения проводки, при переносе точки для подключения электроприемника, при других изменениях конфигурации сети.

Сразу необходимо разобраться, допускается ли такое соединение, и какие существуют требования в этой части.

Безусловно, соединение должно обеспечивать хорошую электропроводность при любом выбранном способе, а также должна быть выполнена его качественная изоляция. При этом соединяемые проводники должны иметь одинаковую пропускную способность и, желательно, одинаковый материал жил. Но при необходимости можно соединить медный и алюминиевый проводники между собой, обязательно используя клеммники, винтовые соединители или пайку.

Документации, которая регламентирует виды контактных соединений проводников, достаточно много – это ПУЭ, СНИП, ГОСТ и различные инструкции по монтажу. Для надежного соединения силовых кабелей на класс напряжения до 1 кВ сечением от 16 мм² следует применять соответствующие типу изоляции соединительные кабельные муфты.

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Для удлинения менее ответственных цепей небольшого сечения, в том числе бытовых, можно использовать более простые по набору комплектующих типы соединений (представлены на рисунке).

Есть в НТД некоторые противоречия, но ниже мы рассмотрим ключевые требования: • хотя этот метод применяется чаще всего, но скрутка проводов в чистом виде не разрешается ни одним из документов. А все потому, что качество соединения в скрутке обеспечить возможно только при грамотном монтаже. Иначе это соединение может впоследствии нагреваться; • в соответствии с ГОСТ и ПУЭ, п. 6.3.1.12 СП 76.13330.2016 соединения должны выполняться сваркой, пайкой, опрессовкой или с помощью навертывающихся соединителей, резьбовых и безрезьбовых зажимов (клеммники). При этом ГОСТ Р 50571.5.52-2011 пайку проводников силовых цепей рекомендует избегать; • все соединения, за исключением выполненных сваркой, пайкой или опрессовкой, должны быть доступными для контроля, измерений и обслуживания. То есть все разборные соединения, выполненные, например, с помощью клеммников, соединителей СИЗ, должны быть размещены в соединительных коробках.

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Следует также учитывать, что наращиваемые электропроводки, жестко закрепляемые и заделываемые в стены, должны располагаться горизонтально, вертикально или параллельно кромкам стен помещения.

Рассмотрим ниже на примере различных видов электропроводок некоторые из обозначенных видов соединений. При этом нужно понимать, что оптимальный способ соединения выбирается исходя из типа, материала жил и изоляции проводника, сечения жил.

Как нарастить кабель

Универсальным способом соединения для кабеля с сечением жил от 1,5 до 240 мм² является соединение посредством кабельных соединительных гильз. Предварительно следует зачистить соединяемые концы жил кабеля от изоляции на длину 20-25 мм (для жил сечением от 2,5 до 10 мм²), надеть на концы термоусаживаемую трубку. Для опрессовки гильз следует применять пресс-клещи. После опрессовки горелкой или термофеном трубка усаживается на сформированное контактное соединение, обеспечивая тем самым его герметичность. Выполнив удлинение кабеля, его спокойно можно укладывать в штробу, канал и закрывать штукатуркой.

Как нарастить провод

Другим популярным способом соединения является спайка проводов. Но тут тоже есть свои требования. Рассмотрим случай, когда нужно соединить жилы сечением до 10 мм2 включительно. Перед спайкой должны быть удалена изоляция с жил на длину в соответствии с таблицей.

Предварительно жилы должны быть зачищены до металлического блеска. Далее выполняется правильно скрутка проводов и их пропайка. Для медных жил применяются мягкие оловянно-свинцовые припои ПОССУ.

После готовности спаянное соединение изолируется термоусаживаемой трубкой или изолентой и монтируется по намеченной трассе.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя

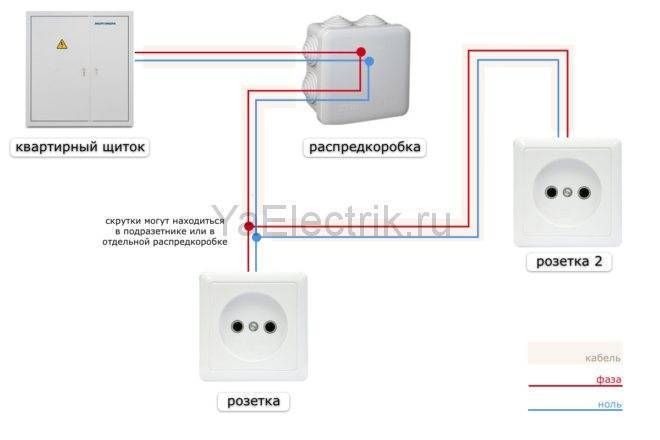

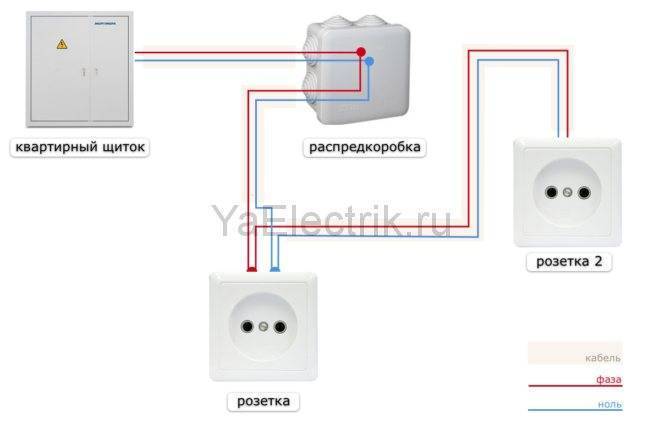

Параллельное подключение – соединение звездой

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод. Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Популярные статьи  Усиление фундамента частного дома своими руками: пошаговые инструкции

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки. В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой. При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

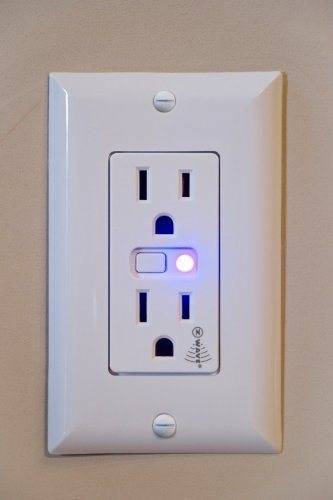

Обзор популярных смарт-моделей

Самые популярные на рынке умные точки питания:

  • Xiaomi Mi Smart Power Plug. Выполнена из ударопрочного белого пластика с глянцевым покрытием. Совместима с Android и iOS. Устройство может самостоятельно отключаться при перегреве. Дополнительно прибор укомплектовали защитными шторками от детей.
  • TP-Link Smart Plug. Устройство-накладка, которой легко управлять при помощи специального ПО.
  • NooLite SRF-1-3000. Прибор взаимодействует как с точками питания, так и с выключателями. Может запоминать «сценарий» частого применения освещения и повторять его самостоятельно.
  • Redmond. Продукция этого производителя считается одной из самых пожаробезопасных.

Xiaomi Mi Smart Poer Plug TP-Link Smart Plug

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
NooLite SRF-1-3000

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Основные методы:

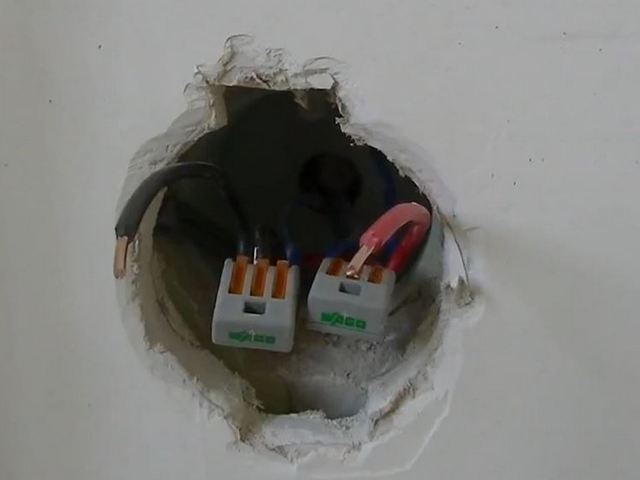

  • Колодка из клемм – подходит и для наращивания, и для соединения проводов.
  • Колодки для соединения (отличаются дешевизной).

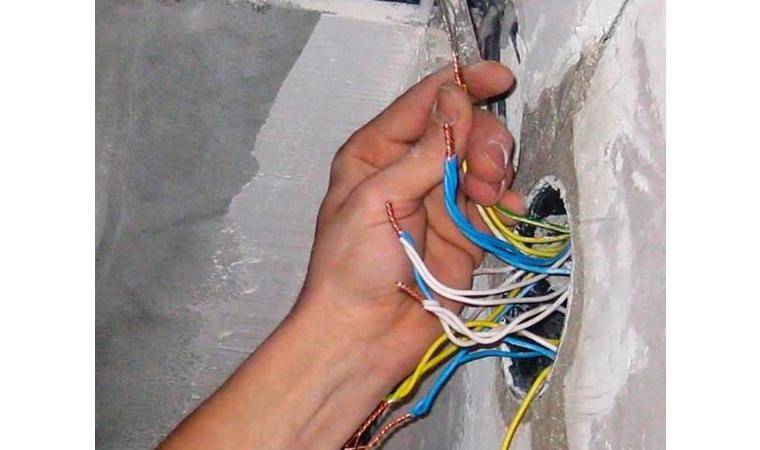

  • Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
  • Спайка металлических проводников любого сечения.
  • Гильза опрессовочная. Не очень целесообразно, т.к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Чем опасна скрутка проводов

Недостатки методики:

  • необходимость тщательной изоляции скрученных жил;
  • нагрев соединенных сердечников проводов при подключении мощной нагрузки;
  • риск перегрева и воспламенения скрутки;
  • при разъединении возможна поломка сердечников кабелей.

Даже правильно выполненная скрутка выдерживает небольшие нагрузки. Линия стыка имеет сопротивление, при прохождении электрического тока жилы нагреваются. При частом включении и отключении питания сердечники разрушаются, обесточивая цепь с подсоединенными потребителями. ГОСТ 10434–82 и ПУЭ предписывают жесткое сопряжение жил с использованием пайки, сварки или зажимов.

Наращивание провода: бытовые ситуации

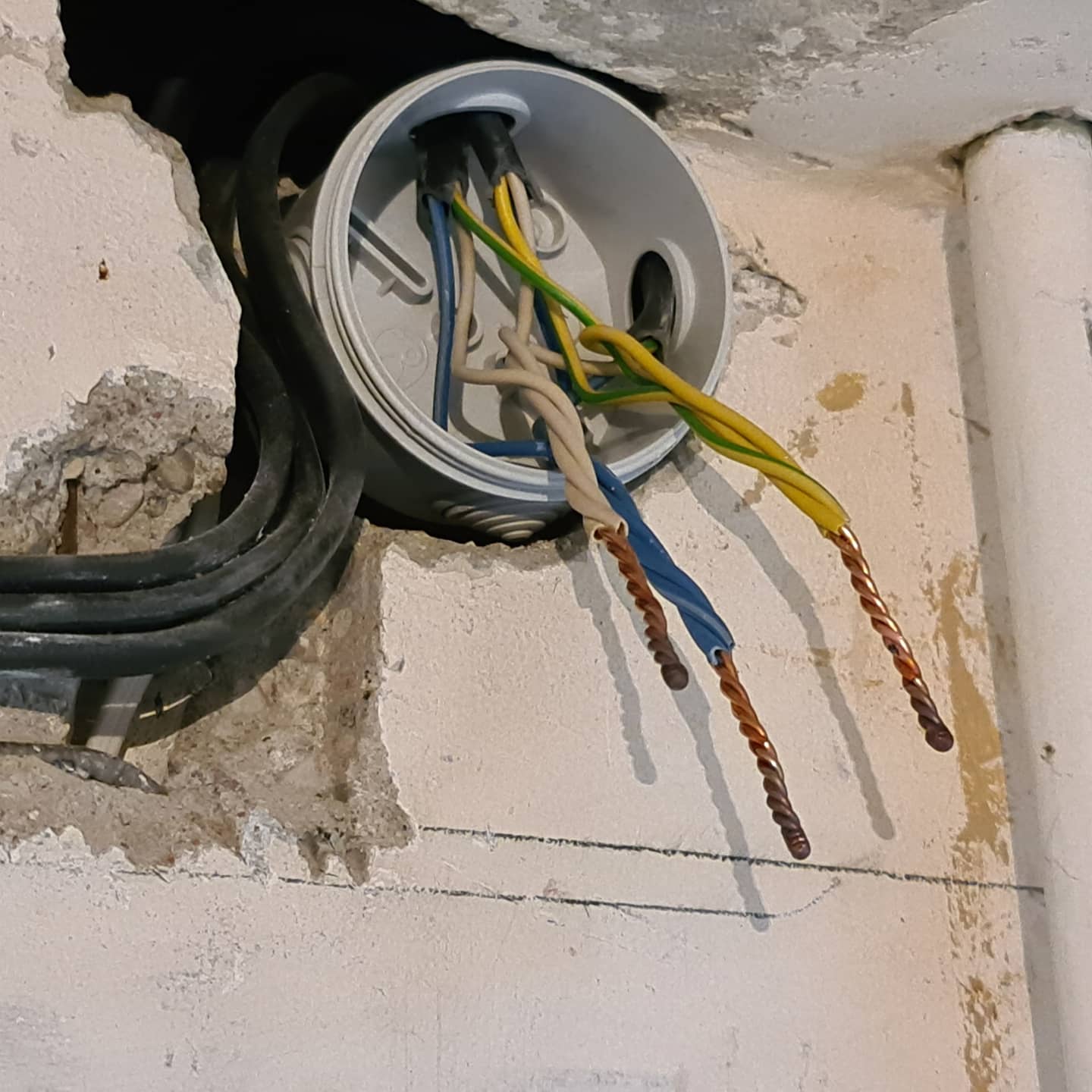

Сломалась жила в стене

Если такое произошло, вы должны определиться, хватить ли провода, чтобы соединить все. Если хватает, то используем любой способ, который вы могли увидеть раньше. Если сломался так, что не подлезть, вы должны разбить стену, и там уже проводить все действия.

Как нарастить кабель в воде

Такая ситуация возникает в тех случаях, когда нужно удлинить участок кабеля пролагающего в воде, к примеру: провод для погружного насоса нарастить. Здесь вам понадобиться термоусадочная трубка. Делаем все только так, как показано на картинке. Для кабеля под землей такой способ подойдет.

Помните, нагревать можно и зажигалкой, но смотрите, трубка должна плотно сесть на провод.

Как удлинить провод или кабель для питания мощных электрических приборов

В этом случае подойдет только одни вариант –  пайка. На другие даже не смотрите – это принесет только беду. К мощным электроприборам можно отнести: кондиционер, электроплиту и т.д. Сечение проводника должно составлять (4мм).

Как нарастить кабель или шнур небольшой мощности

К примеру, если вы решили нарастить шнур для микроволновки, стиральной машины – выбросьте это идею из своей головы. Ведь если вы его подключите не так – будут большие проблемы. А подключить можно по ошибке заземление с фазой. Легче в этом случае протянуть провод под плинтусом, и безопасней.

Как нарастить витую пару

В этом случае проблем нет, но помните, наращивать каждую жилунужно по отдельности. Не забывайте тщательно изолировать место наращивани*я провода.

Как нарастить провод светодиодной ленты

Для этого понадобиться приобрести специальные коннекторы, они позволяют постепенно наращивать провод для LED светильников. Другие способы и материалы в этом случае вам не подойдут.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

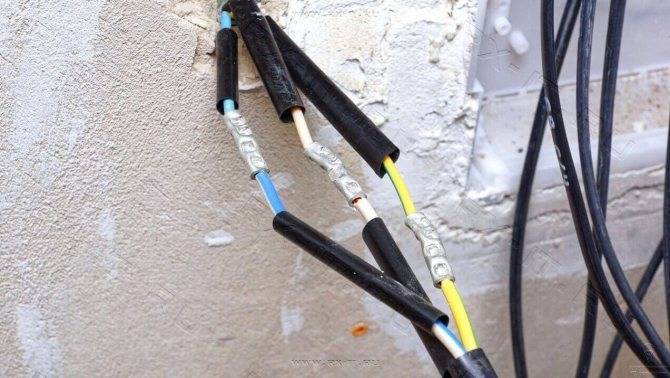

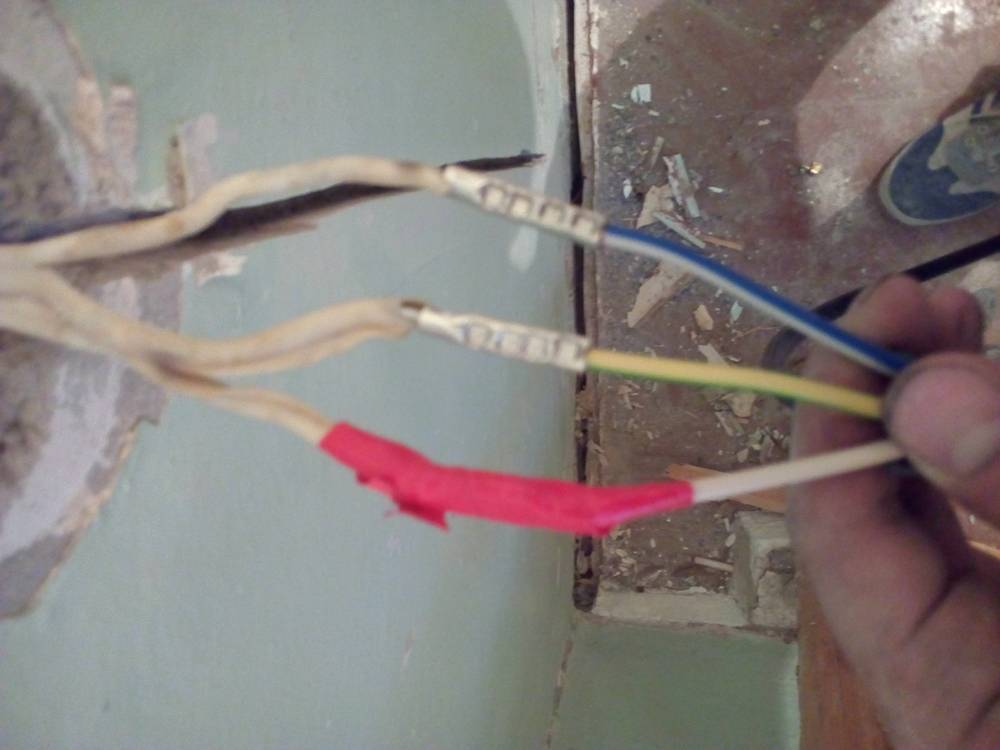

Для их наращивания лучше всего подойдёт опрессовка:

  1. взять гильзу лужёную из меди диаметром 4 мм2;
  2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
  3. спецклещами зажимаем патрон с двух сторон;
  4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
  5. нагреть трубку горячим воздухом;
  6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

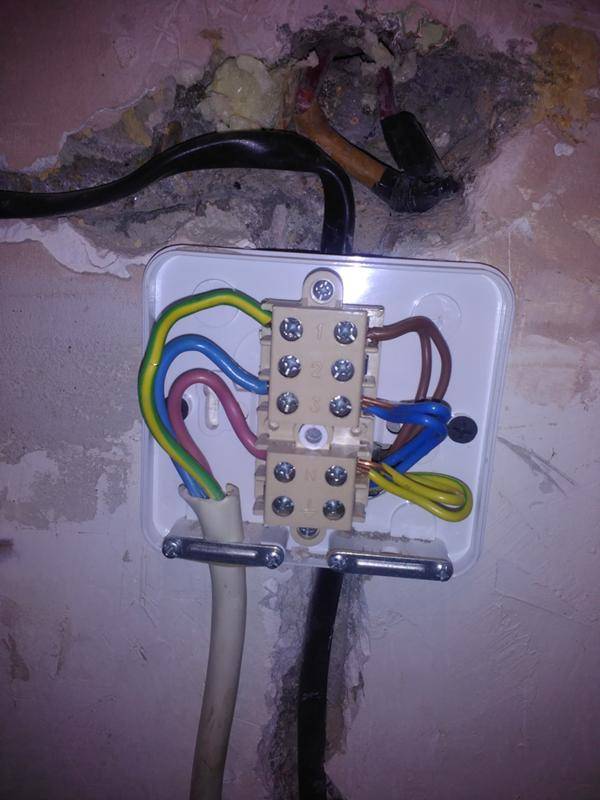

При использовании винтовых клемм необходимо:

снять изоляцию с участков проводов необходимой длины;
вставить один конец в клеммное отверстие и осторожно затянуть винт;
проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами; фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты; проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру; используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты. Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

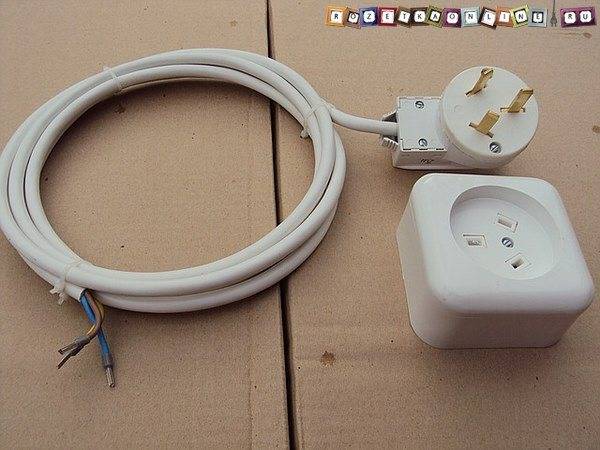

Удлинитель для электроплиты

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне – это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

– Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

– Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки , которые делают такой способ переноса нежелательным:

– Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

– Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

– Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

– Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто “утонуть”, они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

– Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Как правильно выполнить монтаж своими руками?

  1. Соблюдать технику безопасности.
  2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
  3. Не перекусывать кусачками провода под напряжением.
  4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
  5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
  6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
  7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество. С главной розетки снять декоративную крышку. Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам

Подключить провода, которые будут идти к «дочерней» розетке Внимание Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство

Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод. На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене

Затем корпус прикручивается на место

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

  1. Отключить электричество.
  2. Разобрать устройство.
  3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
  4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

  1. Стационарные.
  2. Сборные.

Установка Внимание Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же. тутрозетку

тутрозетку

Нулевой рабочий проводник

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать
Нулевой рабочий проводник также называют нейтралью. Большинство бытовых приборов питаются от сети переменного напряжения 220 В. Для того чтобы подать на них это напряжение, используется один фазный провод, а второй нулевой. Фаза имеет потенциал 220 В, а нулевой провод имеет потенциал 0 относительно источника питания и фазного провода. Нулевой обозначается как N, а его изоляция должна быть голубого цвета или бело-голубого, в соответствии с цветовой маркировкой кабеля. Часто функции нулевого рабочего провода и защитного совмещаются (для систем заземления TN-C). Такой совместный проводник обозначается PEN и имеет жёлто-зелёную изоляцию с голубыми маркерами (метками) на концах. Аналогичные цветовые обозначения применяются в Европе. В США нулевой рабочий провод может обозначаться белым или серым цветом.

Популярные статьи  Печь с водяным контуром для отопления дома: пошаговая инструкция

В разных линиях электропередач и сетях могут использоваться различные нейтрали (изолированная, глухозаземлённая, эффективно-заземлённая). Выбор того или иного варианта определяется функциональным назначением сети.

В настоящий момент практически все жилые дома в России имеют системы заземления с глухозаземлённой нейтралью. В этом случае электроэнергия поставляется от трёхфазных генераторов по 3 фазам с потенциалом, а также от генератора идёт четвёртый провод — нейтральный (рабочий ноль). Три фазы в конце линии соединяются звездой: таким образом получается конец нейтрали, которая соединяется с нейтралью питающего генератора. Провод, соединяющий эти две нейтрали и называется рабочим нулевым проводником сети.

Как нарастить провода в розетке: инструкция и каких грубейших ошибок нужно не допускать

В случае симметричной нагрузки на все фазы ток в рабочем нуле отсутствует. Если же нагрузка распределена неравномерно, то по нулевому рабочему проводнику протекает ток небаланса. Использование такой схемы позволяет добиться саморегулирования всех трёх фаз, при этом напряжение на них почти равно между собой.

Для повышения безопасности рабочий ноль заземляется в конце линии, а также часто применяются дополнительные заземления: в начале линии и в разных её точках. В домах нулевой рабочий провод подводится к распределительному устройству, от которого уже отходят отдельные нулевые проводники к непосредственным потребителям электроэнергии (например, в квартиры).

Помимо сетей с глухозаземлённой нейтралью, также используются электросети с изолированной нейтралью. В таких сетях отсутствует нулевой рабочий провод. Вместо него при необходимости может использоваться нулевой заземляемый провод.

При использовании трёхфазных линий питания в здании, сечение нулевого рабочего проводника должно быть не меньше сечения фазных проводников, при размерах последних до 25 мм2 (алюминий). Если сечение фазных проводников больше 25 мм2, то площадь сечения рабочего нуля должна быть не менее 50% их сечения. Если сеть использует заземляющий рабочий ноль, то при подключении провода к главной заземляющей шине должен присутствовать опознавательный знак «земля».

Даже если на РУ защитный и рабочий нули соединены, дальнейшее их объединение у потребителей не допускается. Т. е. дальше по квартирам пускается два отдельных провода PE и N. Их нельзя соединять потому, что при КЗ фаза замыкается на нулевой рабочий проводник, и все устройства, подключённые к защитному проводнику PE (в случае объединения PE и N), окажутся под фазным напряжением, из-за чего возникает большая вероятность поражения человека током.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

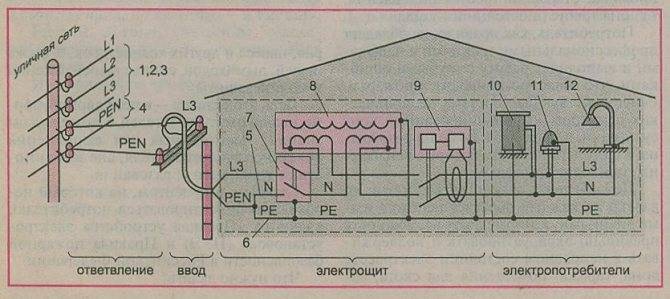

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
