Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметра

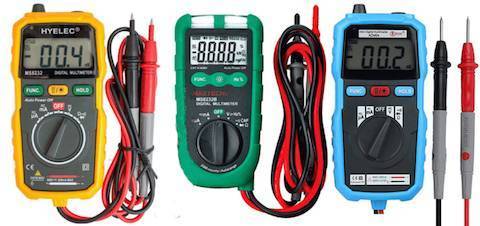

Какой мультиметр выбрать

Этот вопрос возникает у каждого кто захотел себе такой прибор в домашнюю мастерскую. Так вот, если же вам нужен прибор, чтобы пару раз в месяц измерить напряжение в розетке и проверить целостность питающего шнура, то нет смысла покупать дорогостоящие аппараты. С этим справится самый обычный мультиметр.

Если же вы планируете выполнять какие либо электронные поделки осуществлять проверку схем, то лучше приобрести более дорогой вариант мультиметра.

Бонус для дочитавших

Итак, не хотите произвести небольшой эксперимент, и узнать какое напряжение вырабатывает ваше собственное тело?

Для этого на мультиметре выставите предел измерения постоянного напряжения на 200 мV, щупы поставьте соответствующим образом и просто коснитесь пальцами щупов.

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

через пол секунды

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).

Стрелочный вольтметр с растянутой шкалой 10…15 В

Прибор будет полезен автолюбителям для измерения с высокой точностью напряжения на аккумуляторе, но он может найти и другие применения, где требуется контролировать напряжение в интервале 10…15 В с точностью 0,01 В.

Рис. 1 Вольтметр с растянутой шкалой

Известно, что о степени заряженности автомобильного аккумулятора можно судить по его напряжению. Так, у полностью разряженного, разряженного наполовину и полностью заряженного аккумулятора оно соответствует 11,7, 12,18 и 12,66В.

Для того чтобы измерить напряжение с такой точностью, нужен либо цифровой вольтметр, или стрелочный с растянутой шкалой, позволяющий контролировать интересующий нас интервал.

Схема, приведенная на рис. 1, позволяет, используя любой микроамперметр со шкалой 50 мкА или 100 мкА, сделать из него вольтметр со шкалой измерения 10…15 В.

Схема вольтметра не боится неправильного подключения полярности к измеряемой цепи (в этом случае показания прибора не будут соответствовать измеряемой величине).

Для предохранения микроамперметра РА1 от повреждения при перевозках используется включатель S1, который при закорачивании выводов измерительного прибора препятствует колебаниям стрелки.

В схеме использован прибор РА1 с зеркальной шкалой, типа М1690А (50 мкА), но подойдут и, многие другие. Прецизионный стабилитрон VD1 (Д818Д) может быть с любой последней буквой в обозначении. Подстроечные резисторы лучше использовать многооборотные, например R2 типа СПЗ-36, R5 типа СП5-2В.

Для настройки схемы потребуется блок питания с регулируемым выходным напряжением О…15 В и образцовый вольтметр (удобней, если он будет цифровым). Настройка заключается в том, чтобы, подключив блок питания к зажимам Х1, Х2 и постепенно увеличивая напряжение до 10 В, добиться резистором R5 «нулевого» положения стрелки прибора РА1. После этого напряжение источника питания увеличиваем до 15 В и резистором R2 устанавливаем стрелку на предельное значение шкалы измерительного прибора. На этом настройку можно считать законченной.

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметра
Рис. 2. Схема для более точного измерения сетевого напряжения

На основе данной схемы прибор можно выполнить многофункциональным. Так, если выводы микроамперметра подключать к схеме через галетный переключатель 6П2Н, можно сделать режим обычного вольтметра, подобрав добавочный резистор, а также тестер для проверки цепей и предохранителей.

Прибор можно дополнить схемой (рис. 2) для измерения перемен- ного сетевого напряжения. При этом шкала у него будет от 200 до 300 В, что позволяет более точно измерять сетевое напряжение.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Вольтметр с растянутой шкалой
VD1 Стабилитрон Д814Д 1 Поиск в магазине Отрон В блокнот
R1, R3, R4 Резистор 270 Ом 3 1 Ватт Поиск в магазине Отрон В блокнот
R2 Подстроечный резистор 100 кОм 1 Поиск в магазине Отрон В блокнот
R5 Подстроечный резистор 2.2 кОм 1 Поиск в магазине Отрон В блокнот
PA1 Микроамперметр М1690А 1 Поиск в магазине Отрон В блокнот
S1 Включатель 1 Поиск в магазине Отрон В блокнот
Схема для более точного измерения сетевого напряжения
VD1-VD4 Диод КД243Ж 4 Поиск в магазине Отрон В блокнот
R1 Резистор 12 кОм 1 2 Ватт Поиск в магазине Отрон В блокнот
R2, R3 Резистор 3.6 кОм 2 1 Ватт Поиск в магазине Отрон В блокнот
C1 Конденсатор 0.1 мкФ 400В 1 Поиск в магазине Отрон В блокнот
Добавить все

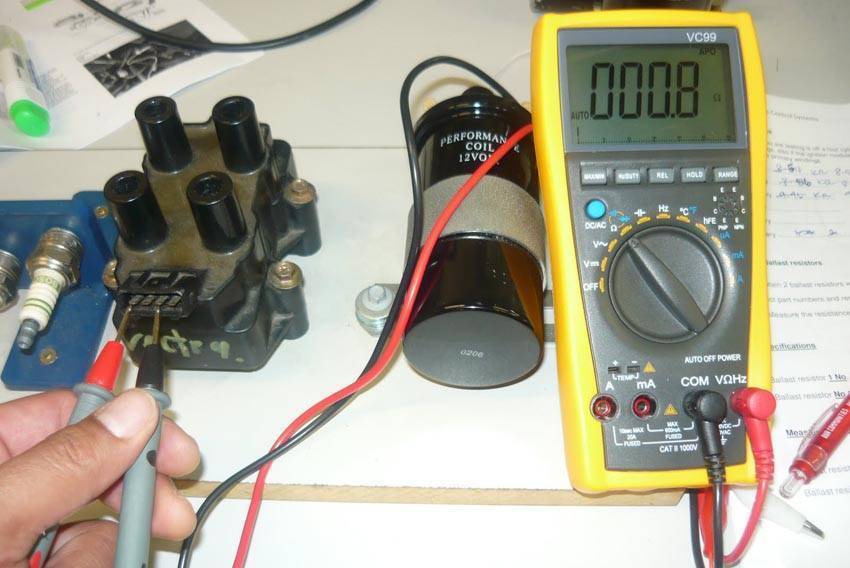

Измерение сопротивления

Для измерения сопротивления переведем переключатель в положение Ω, то есть режим омметра. Подопытным элементом у нас будет резистор сопротивлением 220 кОм. Допустим, что мы не знаем его сопротивление (это и логично, ведь зачем тогда его измерять) переведем переключатель на предел 2000 КОм, прибор покажет нам значение 219 кОм. Не удивляйтесь что не 220, во первых мультиметр самый простой (а следовательно не самый точный), а вторых многое зависит от того как плотно прилегают щупы к выводам резистора. Если бы резистор был номиналом, к примеру,100 кОм, то мы бы для большей точности перевели на предел 200 кОм.

Популярные статьи  Как заливать фундамент зимой: подробная инструкция с фото и рекомендации специалистов

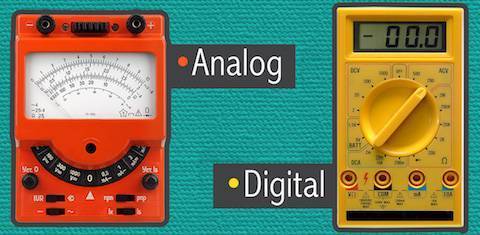

Мультиметры аналоговые и цифровые

Еще сравнительно недавно все измерения проводились аналоговыми приборами, представляющими собой универсальные тестеры. Все полученные данные отображались на стрелочной шкале. Измерительные кабели подключались в специальные разъемы, а управление разделялось на несколько групп. Переключения режимов осуществлялись с помощью кнопок, пределы измерений выставлялись рукояткой, а нулевая отметка устанавливалась отдельной ручкой.

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметра

В таких приборах полностью отсутствовала автоматика, а изменения точки отсчета происходили в соответствии со степенью разряда батареи. Как пользоваться стрелочным мультиметром успешно решалась в школе на уроках физики.

Аналоговые тестеры обладали достаточно низкой погрешностью измерений и выдавали довольно точные результаты. При этом, взгляд на шкалу направлялся строго перпендикулярно по отношению к стрелке. Однако данное оборудование отличалось сложностью управления и требовало определенных практических навыков. Использование универсальной шкалы не давало возможности получения мгновенного результата. Приходилось самостоятельно выполнять перевод величин в соответствии с выставленными пределами измерений.

Существенным недостатком считалось отсутствие какой-либо защиты от перегрузок. В случае неправильного подключения прибор сразу же выходил из строя. С тех пор как появился цифровой измерительный тестер, аналоговые устройства постепенно отошли на второй план. Решение задачи, как правильно пользоваться мультиметром, значительно упростилось.

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметра

С помощью этих устройств стало возможным не только измерение основных величин, но и выполнение множества дополнительных задач. Они успешно справляются с замерами температуры, тестированием радиодеталей, поиском скрытой проводки и другими функциями. Сравнительно низкая стоимость сделала эти приборы доступными для широкого круга потребителей.

Оба типа устройств принципиально различаются между собой. Цифры, выводимые на дисплей мультиметра не относятся к прямым показаниям на данном участке. Они лишь отображают результат, полученный путем вычислений. Измеряемая величина в нужном режиме поступает в интегральную схему, а затем, при участии встроенного микроконтроллера, данные выводятся на экран. Это окончательный результат, не зависящий от настроек нулевой отметки, разряда батареи и человеческого фактора – глазомера.

В отличие от цифровых мультиметров, аналоговые устройства подключаются напрямую к измеряемому участку. Все сигналы переводятся непосредственно в электрический ток, воздействующий на рамку стрелки и отклоняющий ее в магнитном поле.

Как использовать мультиметр – инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи.

На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели.

Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

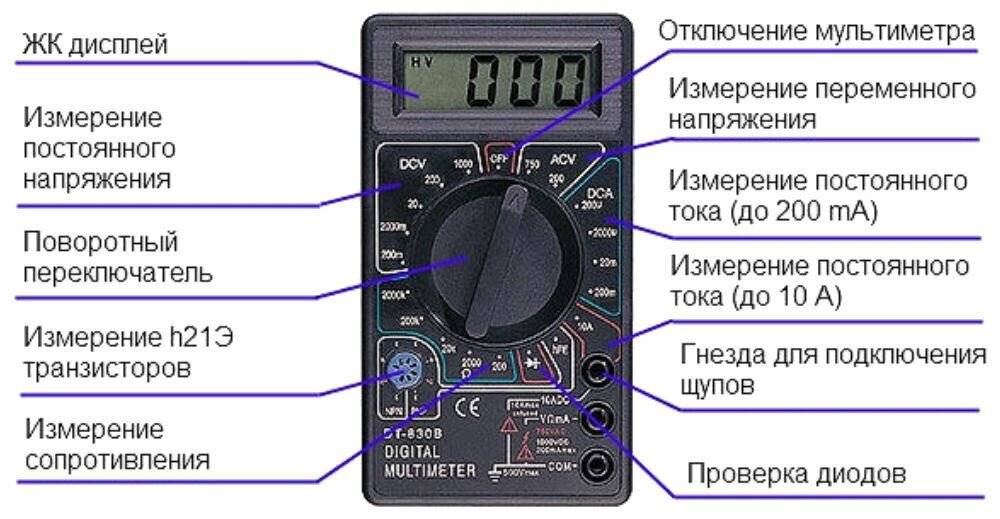

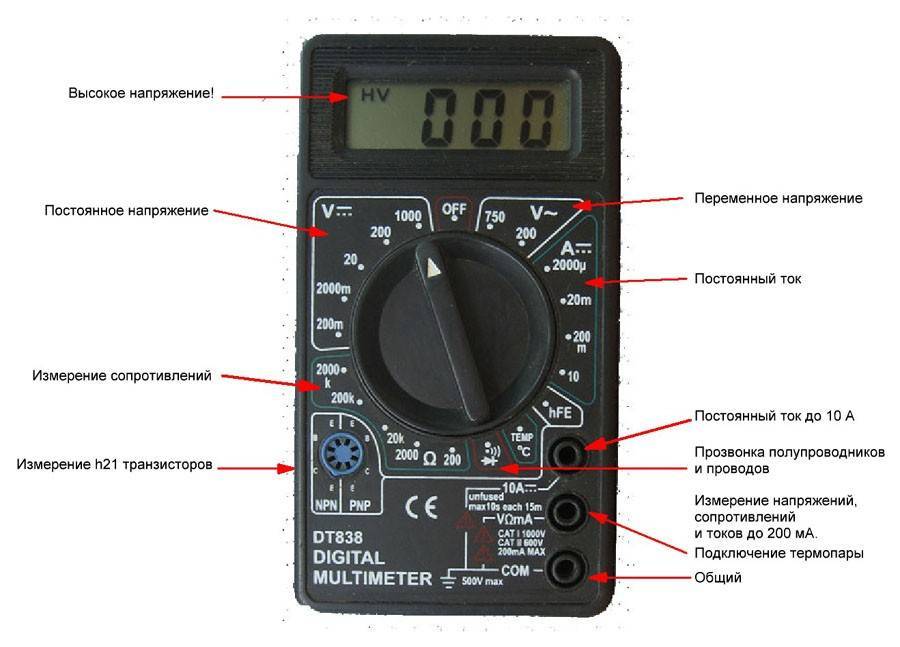

Знакомимся с тестером

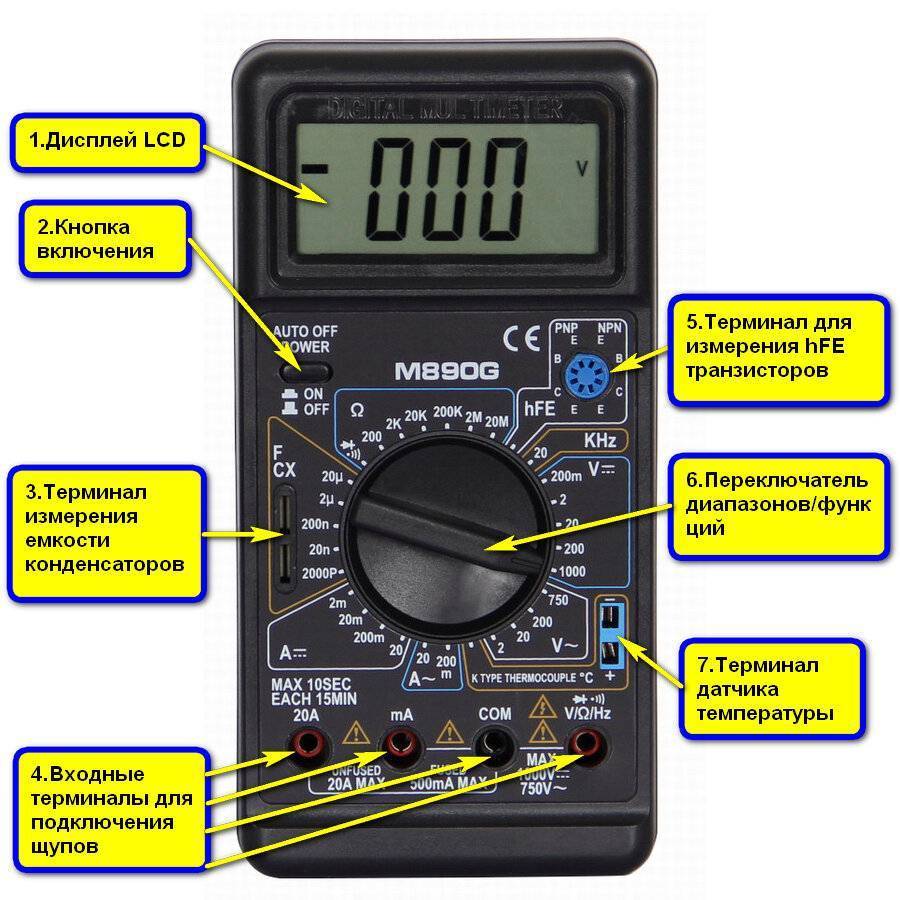

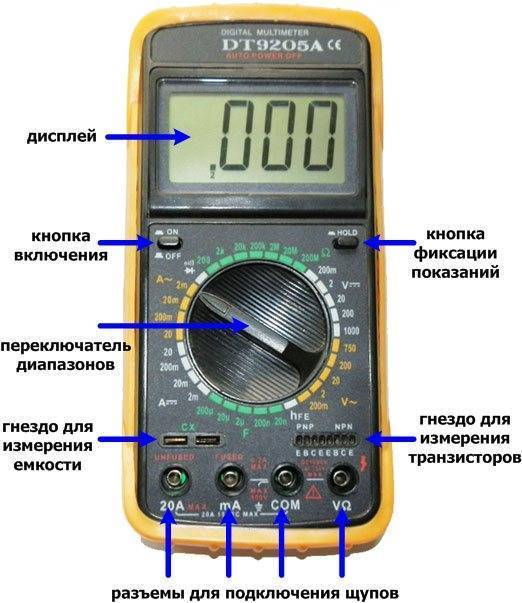

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

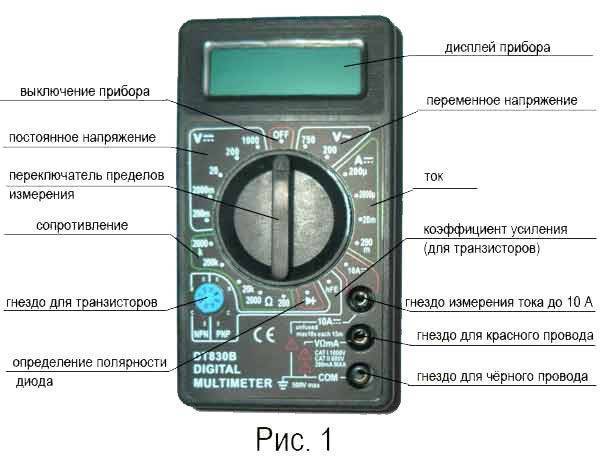

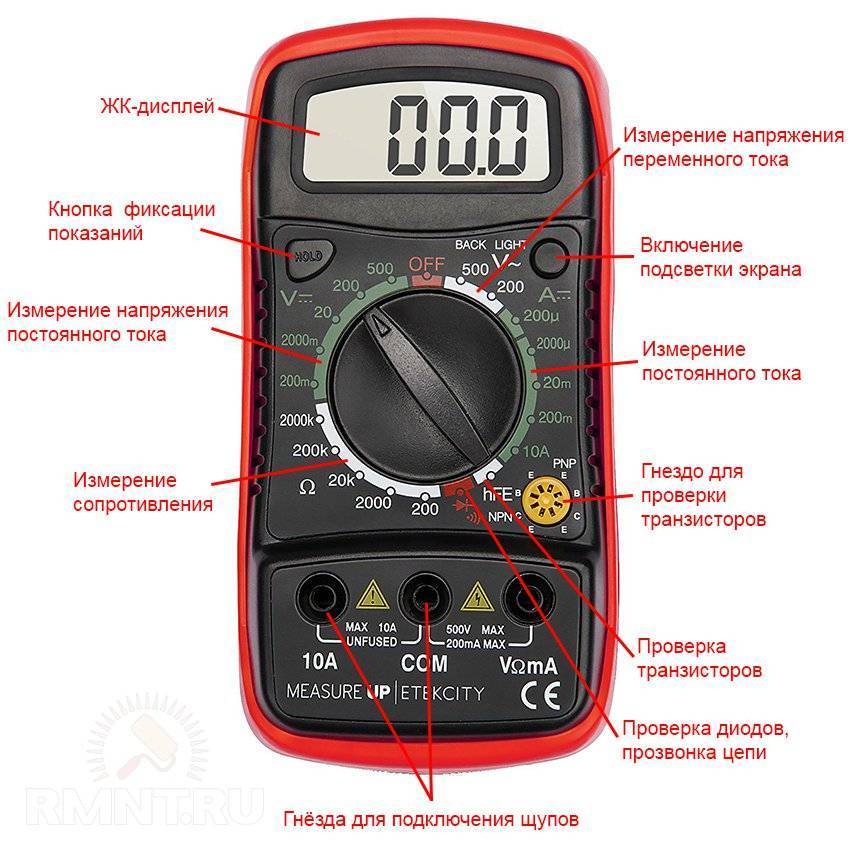

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

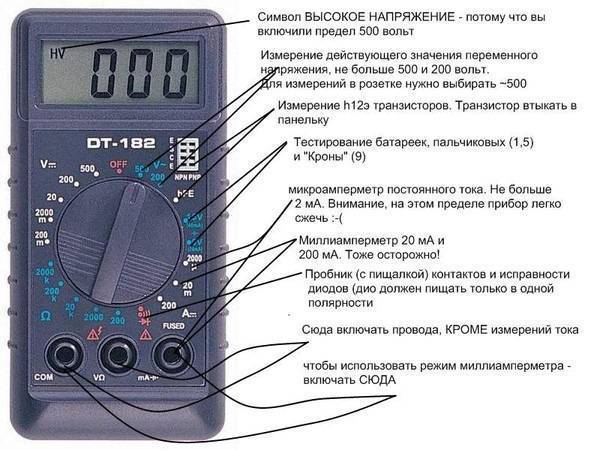

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM

Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC».

Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

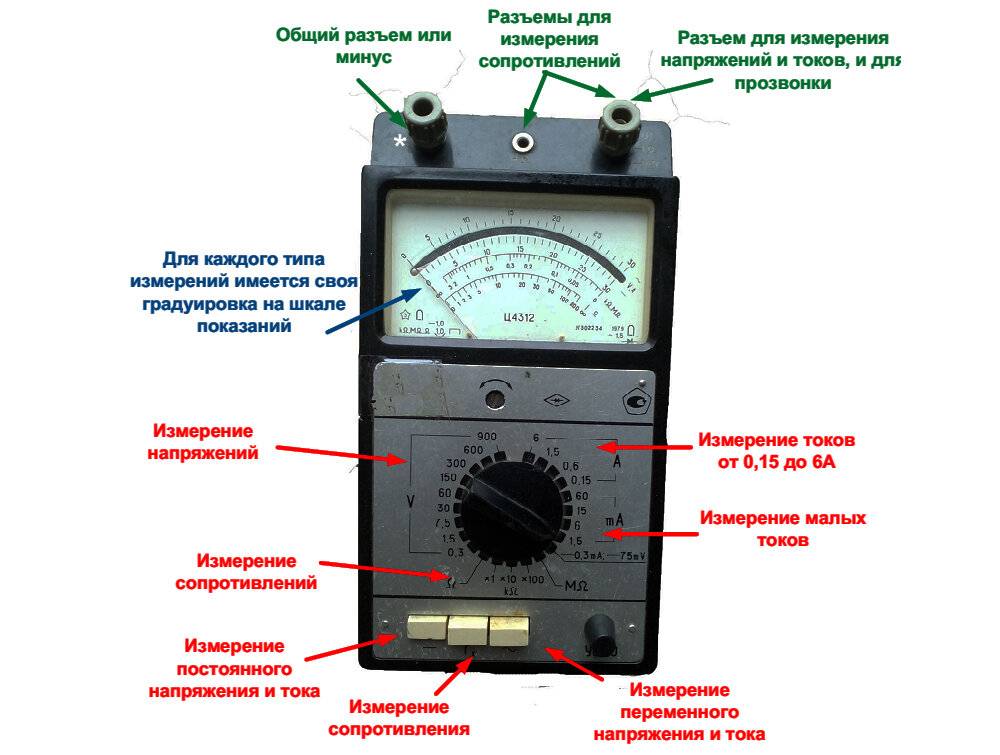

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Режимы приборов

Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться

Обратите внимание, что по мере проведения работ цифры на дисплее меняются

Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах.

Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности.

Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.

Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

Современные приборы позволяют измерить коэффициент усиления транзистора по току

Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования.

Режим называется hFE по первым буквам параметра на английском языке

Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter)

Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки.

Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.

Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера

Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень.

Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя

Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка

Правила безопасности работы с мультиметром

  • Нельзя подключать прибор к напряжению свыше 600 В относительно заземления.
  • Не касаться щупов двумя руками. Иначе при пробое изоляции возможен сильный удар током.
  • Держать щуп только за защитными ограничителями, избегая касания открытого наконечника.
  • После отключения приборов из сети выжидать паузу. Накопленный заряд может вызвать поломку тестера или поражение электротоком.
  • При измерении силы тока в режиме I нужно встроить мультиметр последовательно в цепь. Приспособление для этого должно быть максимально надежным.
  • Проводить замеры следует быстро, чтобы избежать преждевременной разрядки батареи и возможного перегрева элементов схемы прибора.
  • Не рекомендуется работать с цепью под напряжением одному, особенно если нет достаточного опыта.

Как проверить мультиметром сопротивление: поэтапное руководство

Для правильного измерения сопротивления цепи мультиметром выполняется подготовка прибора к работе.

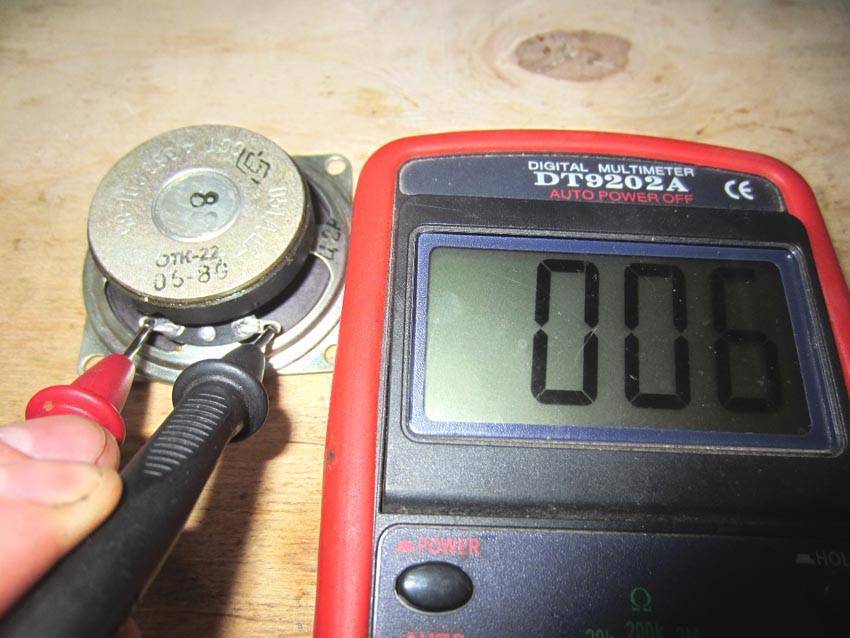

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметраПример проверки динамика на сопротивление

Специальный переключатель устройства устанавливается в положение, которое соответствует минимальному измерению получаемой величины сопротивления.

Совет!Перед тем, как мультиметром замерить сопротивление необходимо помнить, что измерение цепей выполняется только тогда, когда они полностью обесточены.

Подготовка к работе

  • Из розетки вынимается вилка или достается батарейка того прибора, у которого будет измеряться сопротивление.
  • Работоспособность мультиметра проверяется с помощью соединения концов щупов.
  • После этого у тестера магнитная стрелка занимает нулевую отметку.

Правильное использование мультиметра Обратите внимание! Если стрелка не может установиться на таком значении, рекомендуется прокрутка ручки «Уст. 0».

В остальных случаях выполняется замена батарейки

В остальных случаях выполняется замена батарейки.

Как проверить целостность сети

Для выполнения прозвонки рабочих электрических цепей часто используется мультиметр с севшей батарейкой и магнитной стрелкой не на «0».

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметраПрозвонка проводов

Итак:

  1. Она реагирует при выполнении соединения концов щупов. Цепь будет проверена отклонением такой стрелки.
  2. Используемые приборы цифрового типа тоже выдают нулевые значения с минимальным допустимым отклонением из-за сопротивления концов щупов и переходного сопротивления.
  3. Когда концы размыкаются, магнитная стрелка устанавливается в точку, которая обозначается на шкале «∞».
  4. В цифровых современных приборах начинается мигание перезагрузки или появляется цифра 1 в левой части индикатора.

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметраМультиметр полностью готов к выполнению работы

При прикосновении концов щупов к непосредственному проводнику нормально работающий прибор должен показать нулевое значение сопротивления.

Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметраФункция фиксаций показаний

Если мультиметр имеет функцию выполнения прозвонки цепей, которая обозначена в виде символа диода, то прозвонка проводов, а также низкоомных рабочих цепей выполняется с установкой переключателя режимов именно в рабочее положение.

Примечание! В этом случае процесс проверки будет обязательно сопровождаться подаваемым сигналом

При этом нет необходимости постоянно обращать внимание на дисплей используемого прибора

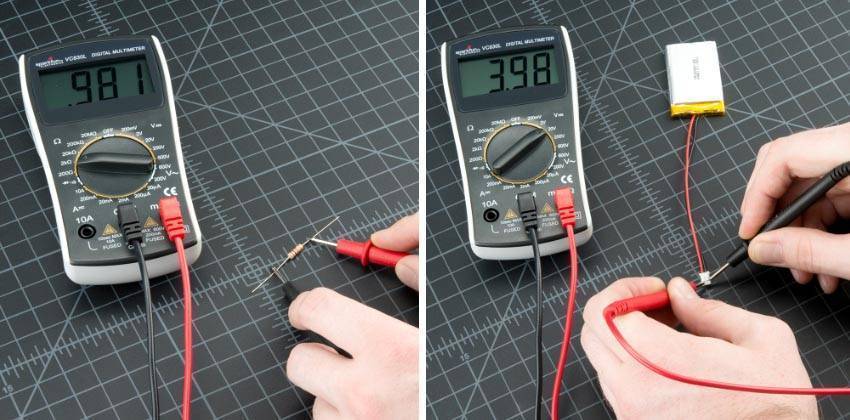

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ. Красный — в разъем до 200 мА или 10А

Наконечниками осторожно прикоснуться к контактам. Считать с дисплея значение напряжения

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица. Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента. Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов. При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

  • напряжение;
  • сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

  • нижнее – общее;
  • верхнее – для измерения силы тока;
  • среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
