Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Содержание

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примерыДо изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

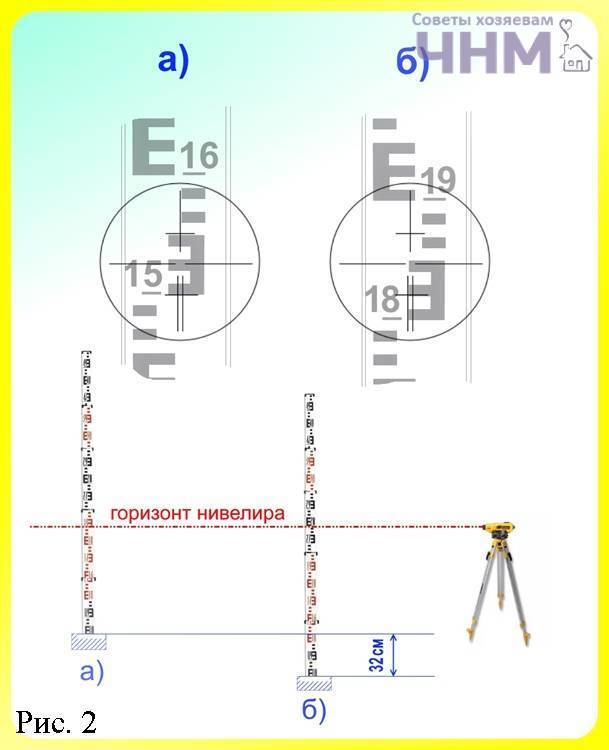

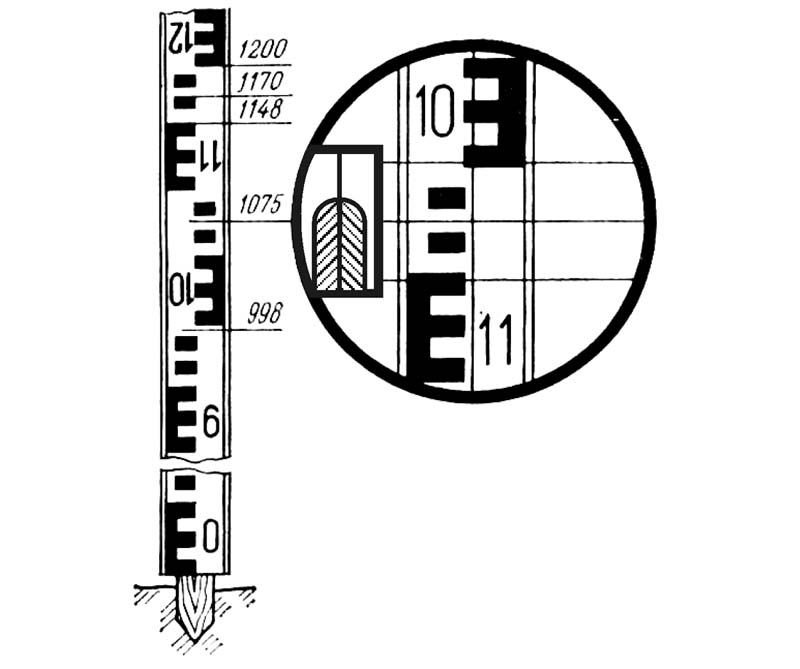

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примерыИменно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примерыПример использования лазерного нивелира для разметки места крепления поручней к лестнице

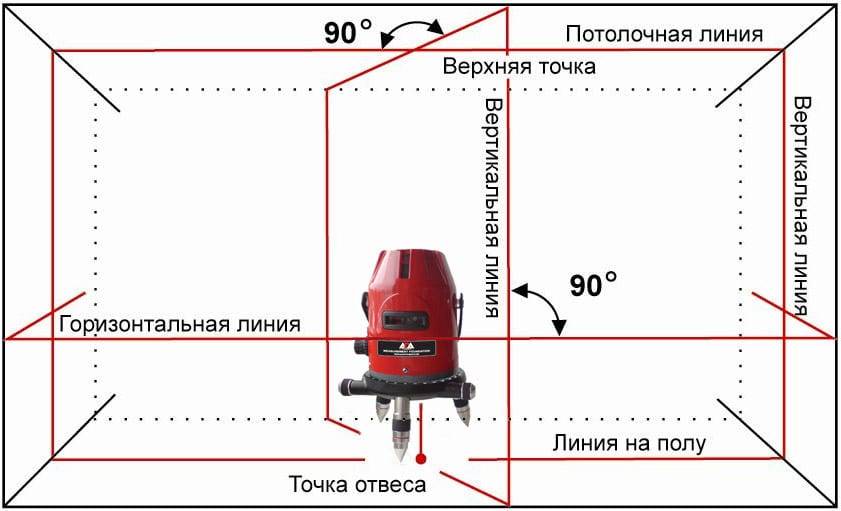

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

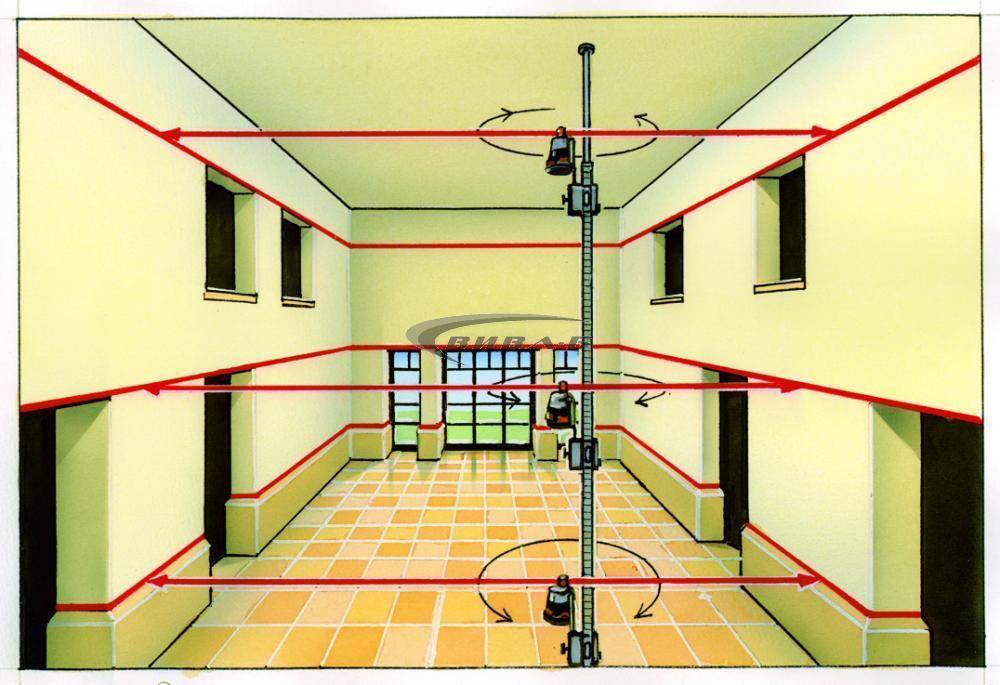

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

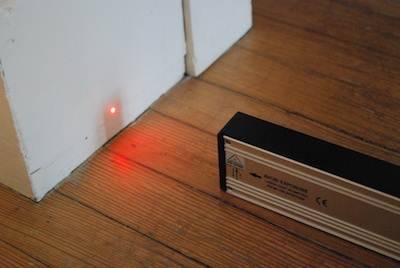

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

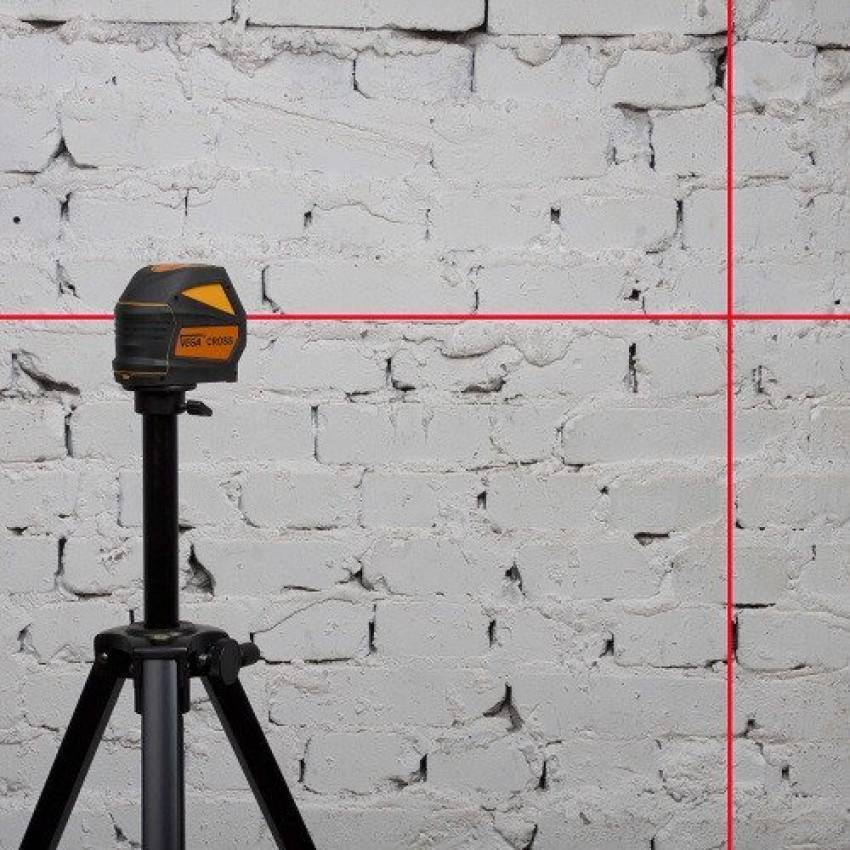

Линейные

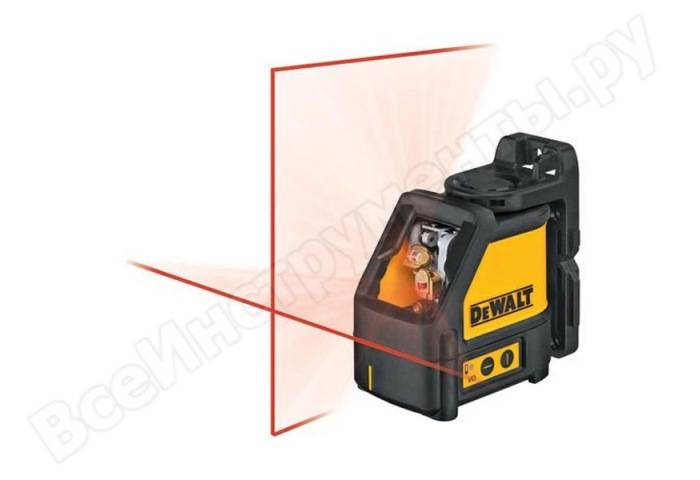

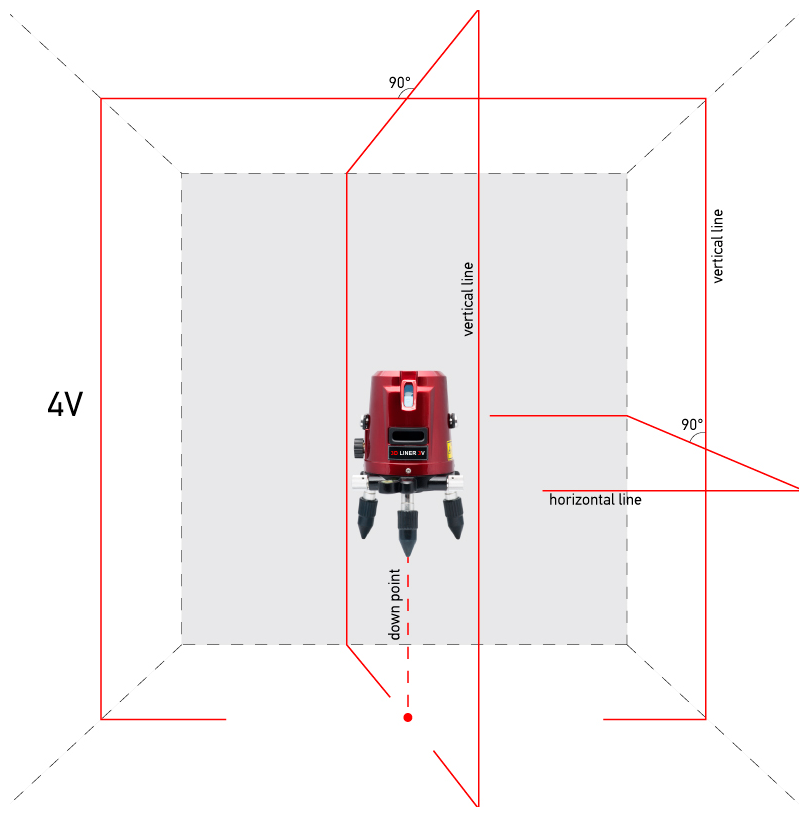

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации

  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.

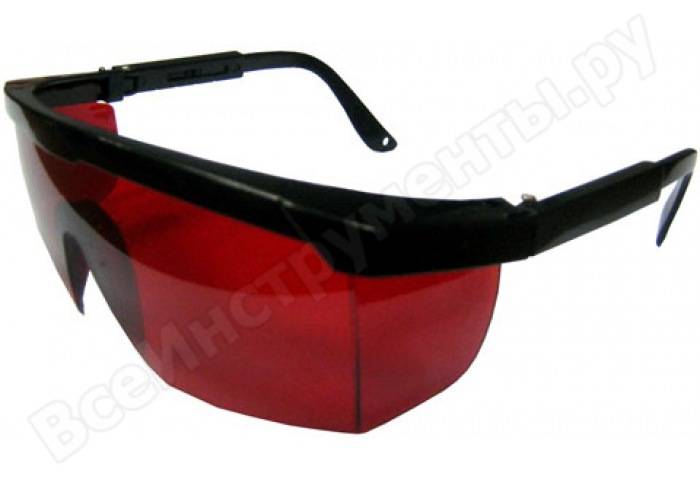

  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

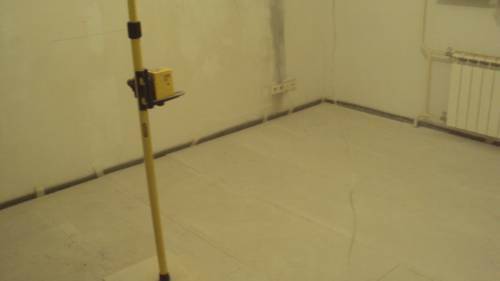

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Это интересно: Как пользоваться водяным уровнем — преимущества и сложности

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Популярные статьи  Как отгородиться от соседей по даче

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты. В корпус некоторых моделей впаиваются магниты

В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.

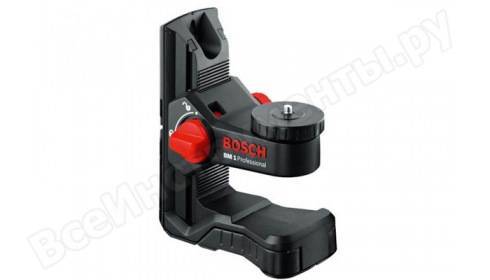

На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Когда инновации приходят к нам в дом

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень. Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

  • Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
  • В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
  • В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

  • Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
  • Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.

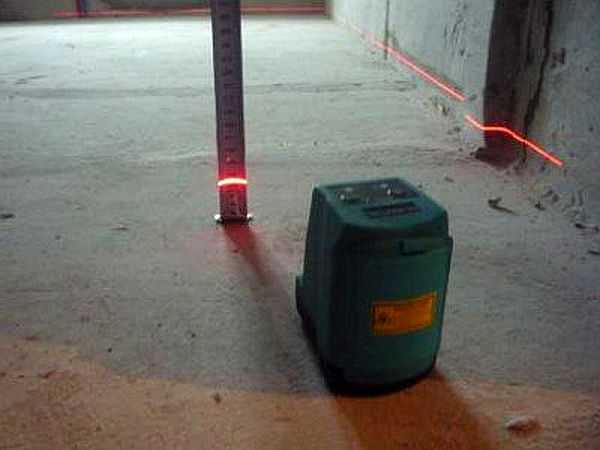

  • Для использования уровня он помещается на самую высокую точку неровного пола.
  • Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
  • Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
  • После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
  • Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

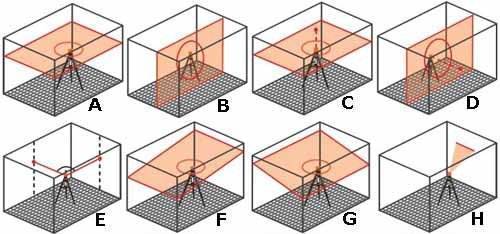

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

  • A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
  • B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
  • C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
  • D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
  • E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
  • F – получение угла наклона по оси X, относительно расположения прибора;
  • G – получение угла наклона по оси Y, относительно расположения прибора;
  • H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Лучшие плиточные лазерные уровни

При работе по укладке напольной или настенной плитки больше подойдут узкоспециализированные модели линейных лазерных нивелиров — плиточные лазерные уровни или углопостроители. С их помощью можно ускорить процесс кладки плитки, увеличить точность работ, на ранних этапах заметить неровности и огрехи.

Лазерные угольники подойдут для выполнения любых других работ, где требуется точно вывести ровные углы, например, при кладке кирпича. Рассмотрим дешевые и, в то же время надежные модели, а также устройства подороже, с немалым набором функций.

Matrix маркер, угольник 35007

Дешевый и надежный плиточный нивелир Matrix маркер, обладает точностью в 0,1 мм/м. Два луча проецируются вдоль поверхности, на которой расположен инструмент, образуя между собой прямой угол.

Питается угольник от 3 пальчиковых батареек, заряда которых хватает на 8 часов беспрерывной работы. Для крепления к поверхности на нижней части инструмента есть две присоски, а для его выравнивания имеются встроенные пузырьковые уровни. В конструкцию встроен пузырьковый уровень, на задней грани имеется линейка.

Несмотря на то, что модель бюджетная, ею пользуются многие плиточники, монтажники сантехнических систем, электрики, установщики окон и дверей.  Это лучший плиточный нивелир из категории недорогих — его средняя цена составляет 750 рублей.

Андрей.: Взял его для укладки плитки на стены и на полу на кухне, в ванной и туалете. Плитку клал сам, первый раз, вроде, получилось всё ровно. Уровень очень помог, не хватало только диагонали по центру.

Характеристики Matrix маркер:

Параметр Значение
Цвет лазера Красный.
Кол-во проекций Две перпендикулярные лазерные проекции.
Дальность луча До 6 метров.
Точность измерения  ±0.1 мм/м
Время работы До 8 часов. Питается от трех пальчиковых батареек.
Самовыравнивание Нет.
Резьба под штатив Нет.
Температура От 0 до 40 °C.

ПРАКТИКА 649-448

Плиточный уровень ПРАКТИКА 649-448 поможет выверить плоскость при укладке плитки на пол или на стену. Линии на поверхность выводятся 2 лучами под прямым углом. Для более точного позиционирования по вертикали или горизонтали предусмотрены пузырьковые уровни — ватерпасы.

На диагональной стороне имеется транспортир. Благодаря встроенным магнитам и площадке для установки на стену, пользоваться инструментом довольно просто. Максимальная дальность луча составляет 7 метров с погрешностью всего ±0.1 мм/м. Угольник прост в обращении и относится к бюджетным моделям, его средняя цена — 1650 рублей.

Характеристики ПРАКТИКА 649-448:

Параметр Значение
Цвет лазера Красный (635 нм).
Кол-во проекций Две перпендикулярные лазерные проекции.
Дальность луча До 7 метров.
Точность измерения  ±0.5 мм/м
Время работы До 15 часов от двух пальчиковых батареек.
Самовыравнивание Нет.
Резьба под штатив Нет.
Температура От -10 до 40 °C.

Bosch GTL 3 Professional

Это качественный, профессиональный инструмент, известный многим отделочникам. Он поможет правильно и быстро уложить плитку. Два боковых лазера проецируют лучи под углом в 90 градусов, а в это время между ними строится биссектриса третьим лазером, который находится по центру.

Bosch GTL 3 Professional работает от четырех пальчиковых батареек, за счет чего достигается продолжительность работы до 18 часов в двухлучевом и до 12 часов в трех-лучевом режиме. Рабочая длина луча достигает 20 метров при погрешности ±0.2 мм/м, чего достаточно для проведения ремонтных работ в больших помещениях.

Инструмент управляется одной кнопкой, обладает хорошей пыле- и влагозащитой. У него магнитное основание для фиксации на металлической плите, идущей в комплекте. Так же в комплекте идет мишень. Его средняя цена составляет 13500 рублей.

Характеристики Bosch GTL 3 Professional:

Параметр Значение
Цвет лазера Красный (635 нм).
Кол-во проекций Три лазерных проекции: две под углом 90 градусов и третья — по центру между ними, под углом 45 градусов к боковым.
Дальность луча До 20 метров.
Точность измерения ±0.2 мм/м.
Время работы До 18 и 12 часов в 2 и 3 линиями соответственно от 4 батареек АА. Есть функция авто отключения через 30 минут простоя.
Самовыравнивание Нет.
Резьба под штатив Нет.
Температура От -10 до 50 °C.

Определение очертаний основания

Изначально вычисляется и проводится опорная направляющая, совпадающая со стороной будущего фундамента. За опорную линию принимается сторона, которая будет располагаться параллельно дороге или ограждению участка. Получившийся отрезок назовем АС.

К примеру, проектная длина АС составляет 200 см, а длина стороны базиса, идущей перпендикулярно от точки А (АВ), равна 400 см. Исходя из теоремы Пифагора вычисляются длины диагоналей АД и ВС, которые будут составлять 447 см. В точке А вбивается арматурный прут, и уже от него чертится линия к точке С. В точке С также устанавливается колышек.

Для определения точки В необходимы две бечевки длиной 400 см и 447 см. Конец 400 см бечевки привязываются к колышку А, конец 447 см веревки – к пруту С. Поочередно из каждой точки очерчивается дуга, радиус которой равен длине бечевки. В месте пересечения дуг устанавливается колышек В. Далее отрезки веревки меняются местами, и аналогичным способом определяется точка Д.

В завершение еще раз проверяются диагонали размеченного прямоугольника. Максимальная допустимая погрешность – 2-3 см.

Установленные прутья обносятся бечевкой на высоте 20-30 см над поверхностью почвы. Оставшиеся координаты основания определяются стандартным измерением отрезков. Разметка внутренних стенок основы производится после выполнения обноски.

Что называется ротационным лазерным нивелиром и что это значит

Если ранее для измерения применялась леска с грузиком на конце, то сегодня для измерения разности высот нескольких точек применяется специализированный прибор. Этот измеритель, который еще называют лазерный построителем плоскостей, применяется не только перед началом проведения строительных и ремонтных работ, но и после их окончания. Контроль качества проведенных работ удается выявить за считанные секунды и без необходимости ручных измерений.

Конструктивно инструмент представляет собой компактный прибор, который применяется совместно со стойкой — тренога. Для построения плоскостей в конструкции инструмента используется световой индикатор — лазерный луч. Перед тем, как узнать подробности принципа работы этого инструмента, надо отметить, что измерители плоскостей классифицируются на три типа:

  1. Оптические — самые простые и первые уровни, которые появились. Их достоинство в доступной цене, но есть и недостаток — надо уметь пользоваться, так как измерения производятся вручную через систему линз
  2. Электронные — устройства, которые отличаются от оптических наличием опции запоминания данных при проведении измерений
  3. Лазерные — по сравнению с оптическими и электронными, где точность измерения зависит от человеческого фактора, лазерные отличаются высокой точность и надежностью, поэтому ротационные нивелиры пользуются особым спросом среди строителей разных направлений

К лазерным нивелирам относится ротационный уровень. Посредством применения лазерных уровней, можно выполнять построение плоскостей на расстояние до 100 метров, в то время как оптические и электронные позволяют измерить на отдаленности до 20 метров. Использование дополнительного оптического оборудования дает возможность измерять лазерным инструментом на отдаленности до 400 метров и даже до 1 км.

Это интересно! Ротационный — это значит вращающийся, посредством чего происходит построение плоскости.

Заблуждение 3. Прибор идеально точный и не требует проверки

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примерыКонечно, большинство производителей указывает, с какой максимальной точностью лазерный уровень сможет нанести разметку. И раз Вы покупаете продукцию данного производителя, то, наверняка, доверяете ему. Но лучше убедиться в соответствии заявленных характеристик самому. Практичный пользователь сразу после покупки прибора может провести проверку его точности самостоятельно. Есть несколько способов, мы расскажем о наиболее простом из них. Нужно установить лазерный уровень посередине комнаты, например, на расстоянии 5 метров от стены. После этого – спроецировать точку или горизонтальную линию на стене, отметить ее карандашом (точка А). Сместить прибор назад на расстоянии 1 метр, не меняя его высоты. Спроецировать на стену луч и отметить точку Б. Расстояние в миллиметрах между точками А и Б должно быть не больше заявленной погрешности. Если это не так, значит, прибор нужно сдать в сервисный центр для устранения дефекта.

Если Вы выполняете строительные или монтажные работы, требующие высокой точности, то должны быть полностью уверены в том, что погрешность лазерного нивелира не превышает допустимое производителем значение. Более того, в некоторых случаях необходимо официальное подтверждение – сертификат. Для этого нужно проводить поверку прибора в специальных аттестующих инстанциях. Периодичность обязательной поверки измерительных инструментов устанавливается индивидуально.

Как работать с инструментом

Итак, приступим непосредственно к обсуждению того, как правильно пользоваться лазерным уровнем. В настоящее время бывает два вида лазерных уровней (другими словами нивелиров) – ротационные и призменные. Призменные очень просты в использовании, однако они имеют ограниченную дальность действия – 20 метров. Они идеально подходят для пользования в быту. Ротационный уровень будет стоить подороже, но и его дальность действия будет более 100 метров. Они широко используются в серьезном строительстве.

Если разобраться, как пользоваться лазерным уровнем для подготовки поверхностей, то получится идеально выровнять любую поверхность. Этот прибор необходимо установить на штатив. Далее все зависит от типа прибора: либо он настраивается сам, либо его нужно настроить вручную. Бывают электронные и маятниковые нивелиры. Так, при работе один прекращает мигать, а второй пищать, что будет значить, что можно начинать работать.

Популярные статьи  Ипотека под 2% на квартиры: кому дают и как получить?

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

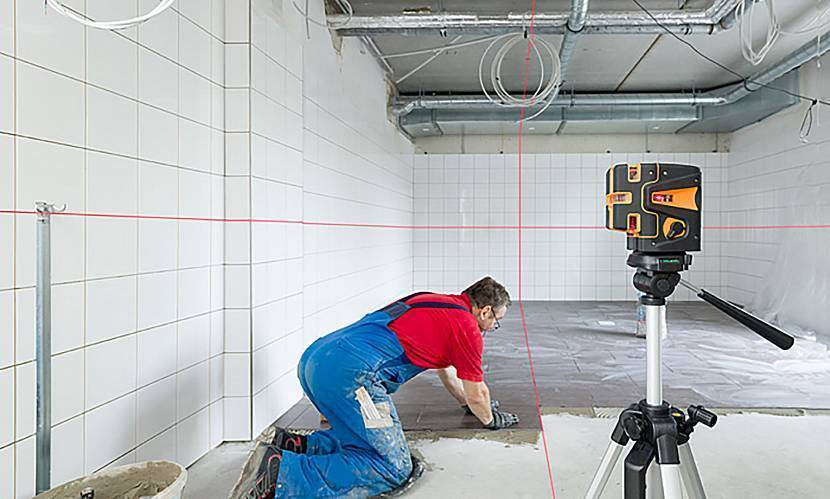

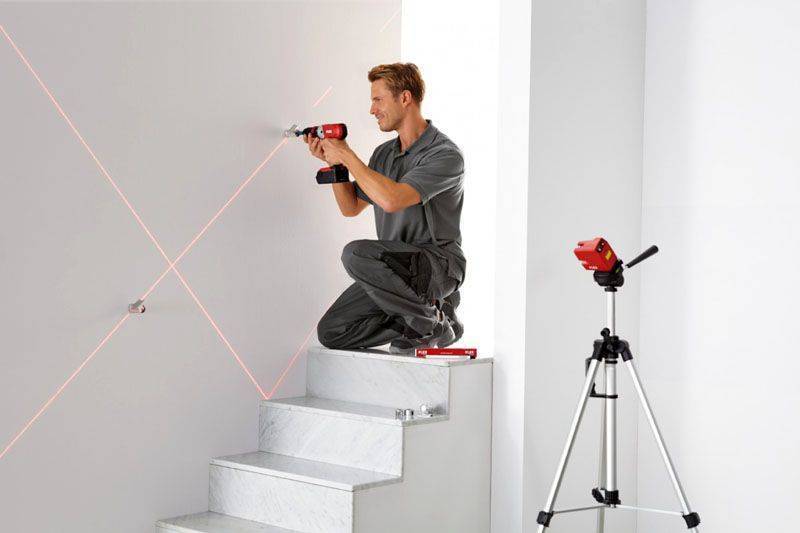

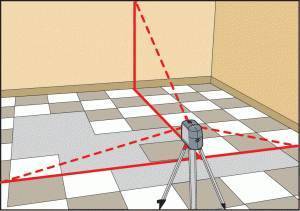

На той поверхности, на которой вы хотите работать, появится точка, линия или перекрестие. Все, опять же зависит от типа прибора. Когда вы используете инструмент, который нужно настроить вручную, то в нем будет пузырек воздуха в смотровом окошке. Устройство нужно поставить таким образом, чтобы этот пузырек воздуха оказался по центру этого окошка. Если же вы будете пользоваться нивелиром, который самостоятельно выравнивается, то после того, как вы его установите, он будет переставать колебаться, а на выравниваемой поверхности образуется горизонтальная или вертикальная черта.

Если нивелир поставить в нужном месте, то эти линии станут видны не только на противоположной стене, но и на потолке с полом. Для строителей особенно важным моментом является пересечение линий. Подобный прибор часто применяют профессионалы плиточники

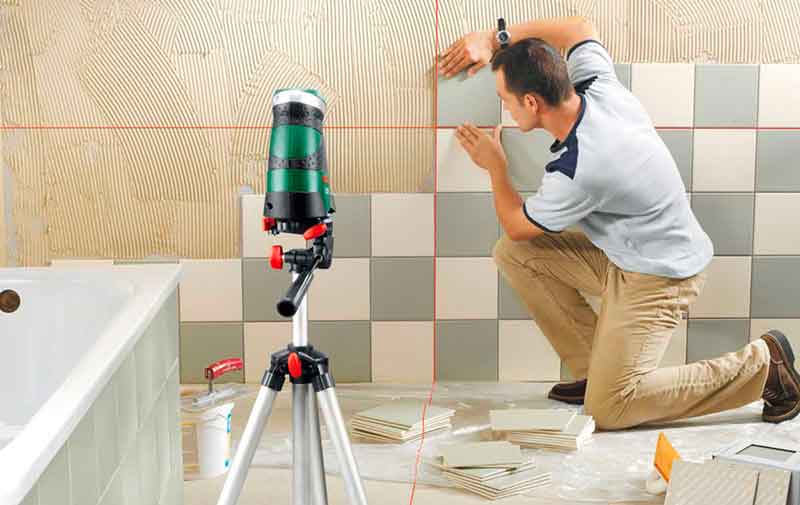

Для них чрезвычайно важно класть плитку по линиям и чтобы углы соответствовали 90°

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

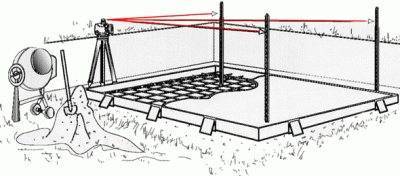

Порядок разметки фундамента с помощью лазерного нивелира

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Строительству любого сооружения предшествует разработка проекта. Как только необходимые расчеты и чертежи выполнены, разрешается начинать практические мероприятия – размечать фундаментное основание. Этот рабочий этап считается важным, потому что от правильности его выполнения будет зависеть ровность угловых участков и геометрия несущих стен. Чтобы точно нанести очертания, выполняется разметка фундамента с помощью лазерного нивелира.

Готовим прибор к работе

Чтобы с помощью оптического нивелира правильно выполнить разметку, следует проверить готовность прибора к работе. Для этого:

  • удостоверьтесь, что аккумуляторная батарея заряжена, либо вставьте элементы питания;
  • по линии луча препятствия исключаются, так как малейшие преломления создают погрешности;
  • для точной работы нивелир следует установить на специальную треногу, разместить ровно и отцентрировать. К самовыравнивающимся устройствам это не относится.

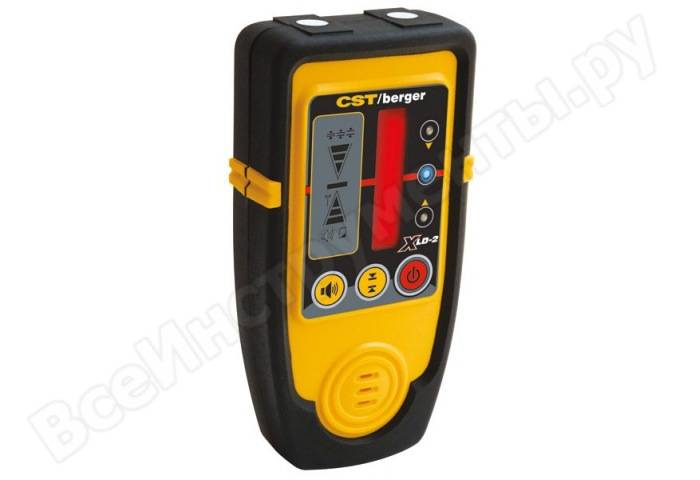

Кроме самого прибора, вам потребуются размеченная рейка, приемник для луча, облегчающий работу в солнечную погоду, специальные очки.

Разметка с помощью прибора

Чаще всего разметка фундамента выполняется с помощью лазерного уровня. Алгоритм действий простой:

  • dбиваем колышек;
  • на верхней его части фиксируем прибор;
  • с помощью лазерного уровня вымеряется необходимое расстояние, забивается второй колышек;
  • лазером выводится угол в девяносто градусов, чтобы разметить поперечные оси, и теперь можно установить еще пару колышков;
  • по четырем ориентирам натягиваем веревку, чтобы обозначить периметр;
  • аналогично размечаются межкомнатные перегородки.

Колышки можно использовать в качестве ориентиров под установку обноски. В этом случае нивелир поможет сверить горизонтальное расположение стоек, а периметр объекта переносится на место рулеткой и веревками.

А как еще можно разметить фундамент лазерным нивелиром? Колышки выставляем вручную, измеряя стороны геометрическим способом. Ориентированность их и ровность угловых участков проверяем с помощью ротационного прибора.

Тренога выставляется на разрешенном по инструкции удалении от всех контрольных точек, включается лазерный сигнал, и вы направляетесь с рейкой и улавливателем луча на одну из точек. Выставив рейку вертикально, делаете отметку, повторив аналогичные действия на остальных точках. Остается только сверить данные разметок.

Многие не знают, как пользоваться лазерным нивелиром при разметке фундамента. Все просто – недорогой прибор имеет ручную регулировку, а современные модели оснащены автоматическим самовыравниванием.

Разметка фундамента нивелиром требует наличия некоторых навыков, но любой желающий способен освоить данный инструмент самостоятельно, изучив руководство по его эксплуатации.

Учтите, что для очередного десятка метров лазер выдает трехмиллиметровую погрешность. Если сравнить с рулеткой, то на аналогичном расстоянии она обманывает на два – три сантиметра.

Выбираем нивелир

Приобретая себе устройство, изучите его тип и выполняемые функции. Окончательный выбор делается по следующим критериям:

показатель точности. Для бытового применения достаточно значения 1.0 – 3.0 на десяток метров длины;

lлина линии. Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
цветовой оттенок лучевого сигнала. Встречаются приборы с красным и зеленым лучом. Первый вариант более распространенный, но для удобства работы рекомендуется использовать специальные очки, чтобы различать направление лазера;
уровень мощности;
вариант юстировки. Доступны приборы с ручной регулировкой, но лучше приобрести устройство, способное выравнивать линии в автоматическом режиме. Его необходимо выставить на контрольной точке, включить, и нивелир сам настроится на работу, подав звуковой сигнал о готовности. Правда, стоимость такого устройства существенно отличается от ручного варианта;
емкость аккумуляторной батареи определяет рабочие возможности прибора по времени;
защита IP

Пользуются нивелиром на улице, поэтому важно, чтобы прибор имел защиту от погодных условий;
комплектность. Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором

Правда, за их наличие придется доплачивать.

Заблуждение 2. Кроме уровня для разметки ничего не надо

Прибор, проецирующий на объект лазерные лучи, хоть и выполняет основную задачу – помогает сделать разметку, но для получения отличного результата его одного недостаточно. Есть ряд вспомогательных приспособлений, без которых просто не обойтись.

Необходимое приспособление Описание

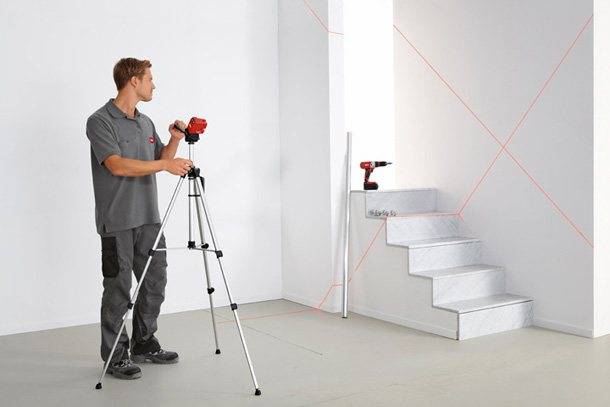

Удерживающее устройство

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Это может быть штатив, мини-штатив, настенное или настольное крепление. С помощью этих устройств можно надежно зафиксировать измерительный прибор, чтобы получить наиболее точную разметку без смещений. Как правило, штатив используется для работы на открытых площадках или внутри крупных строительных объектов. Остальные приспособления подходят для применения отделочными бригадами, сборщиками мебели, монтажниками, а также для эксплуатации в быту.

Рейка

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Прикладывается к поверхности, на которую проецируются лазерные лучи, и упрощает прокладывание разметки, когда нужно прочертить несколько ровных линий на равном расстоянии друг от друга. Также использование рейки позволяет менять высоту положения нивелира, а затем возвращать его в исходное положение на штативе.

Очки

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Это специальные защитные очки, как правило, с цветными стеклами (красными или желтыми), которые предотвращают вредное воздействие лазерного излучения при случайном попадании луча в область глаз пользователя. Также они улучшают видимость луча при дневном свете.

Приемник лазерных лучей

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Этот прибор пригодится при работе с лазерным нивелиром на улице. Он позволяет распознать луч даже при ярком солнечном свете, а также дает возможность увеличить дальность проецирования почти в два раза. Стоит отметить, что приемник и нивелир должны быть одной марки, иначе, нет гарантии их совместимости. Есть и более простое приспособление для улучшения видимости луча – отражательная пластина, ее можно использовать, если прибор не предназначен для работы с приемником, но требуется улучшить видимость лазера.

Элементы питания

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Необходимы как расходный материал для лазерных уровней, ведь «севшие» батарейки нужно заменять. Как правило, в таких измерительных приборах используются элементы питания типа ААА или АА (3 или 4 штуки). Иногда лучше иметь два комплекта – один рабочий, второй – запасной. Так Вы подстрахуетесь на случай непредвиденных работ большей длительности, чем Вы планировали.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
