Как подключить светодиодную ленту?

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Как подключить светодиодную ленту?

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

Как подключить светодиодную ленту?

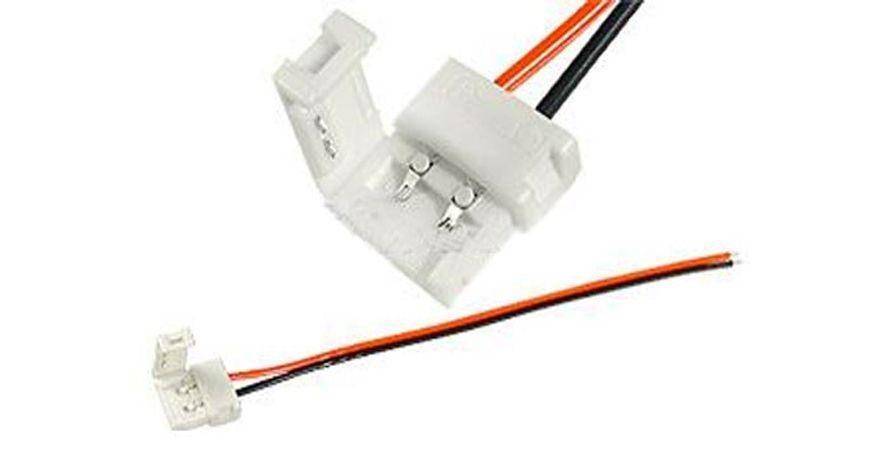

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Как подключить светодиодную ленту?

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания
Длинная лента
Для розетки

Минусы:

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.

Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.. Из-за этих недостатков сферу применения приходится ограничивать

Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Применение светодиодной ленты 24В

Применение светодиодных лент на 24 вольта ничем не отличается от применения LED лент на 12 вольт. Они с таким же успехом применяются в качестве декоративного освещения, подсветки торговых площадок, рекламных щитов, и иногда в качестве основного освещения. Гибкая печатная плата удобна тем, что ее можно согнуть в нужных местах, повторяя углы, а возможность сделать небольшие отрезки позволяет подсветить даже самые небольшие пространства.

Светодиодные ленты на 24 В можно устанавливать отрезками до 10 м, что даст возможность подсветки длинных участков без необходимости прокладки дополнительных кабелей подключения питания. Единственным минусом на данный момент может оказаться меньший выбор источников питания на 24 вольта.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

  • Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
  • Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Виды светодиодных лент

Светодиодные ленты классифицируются по следующим видам:

  1. Цветовая гамма. Светодиодные ленты разделены на монохромные и многоцветные. Первые светодиодные элементы содержат маркировку SMD, являются одними из самых распространенных, т. к. имеют значительную разницу в ценовом эквиваленте от многоцветных. Монохромные производят в красном, синем, зеленом и белом цвете. Многоцветные светодиоды промаркированы, как RGB. Они дороже SMD в 2-3 раза, т. к. в одном маленьком светодиоде насчитывается синий, зеленый и красный цвет, ими можно маневрировать и создавать различные оттенки. В основном такие элементы применяются для декора.
  2. Конструкция исполнения. Ленты изготавливаются на жестких основаниях и на гибких, также некоторые изделия имеют защиту от влаги. Поверх диодов покрыта силиконовая прозрачная пленка. Для удобства монтажа на обратной стороне нанесено клейкое основание. Особенно частым спросом пользуются влагозащищенные ленты.
  3. Уровень защиты. Как любой электрический прибор, ленты имеют классификацию IP по безопасной эксплуатации.
  4. Потребляемая мощность. Ленты классифицируются также по мощности, которая зависит от длины изделия.

Блок питания

Основное правило, которое необходимо соблюдать во время подключения LED-ленты, состоит в обязательном использовании блока питания. Данный элемент цепи понижает входное напряжение до необходимого уровня, которого требует определенная светодиодная лента.

Подсоединение своими руками в данном случае происходит довольно просто. В блок питания входит напряжение от сети. На прибор же поступает в данном случае только 12 или 24 Вольта. Светильник без блока питания просто сгорит. Во время выбора такого освещения нужно учитывать потребляемую мощность всего прибора. Причем блок питания обязан иметь запас мощность 25%. Лишь в этом случае осветитель будет работать правильно. Как правильно проводится подключение светодиодной ленты к сети 220 В, схема подключения (см. пример на рисунке) показывает наглядно.

Потребляемая мощность

Есть определенная схема подсоединения светодиодной ленты к сети 220 Вольт. После того как задано напряжение, от которого будет работать определенное устройство, нужно определить общее количество потребляемой им электроэнергии. С учетом полученного результата приобретают необходимый блок питания. Данный показатель можно рассчитать самостоятельно. К примеру, необходимо выполнить освещение по периметру помещения:

  • Для начала определяют размер ленты.
  • С учетом необходимого уровня потока света, измеряющегося в люменах (лм), подбирают соответствующий тип ленты.
  • Частота диодных элементов выбирается с учетом размера диода. Когда он имеет меньшие размеры, то концентрация на ленте будет больше, и наоборот.

Описание расчета

Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети 220 Вольт. Схема выполнения данной процедуры описана далее. Например, нужно выполнить подсветку помещения по периметру. В данном случае размер ленты будет равняться 20 м. Вы решили купить устройство с белым освещением, количество диодов на один метр которого 30 штук. При этом размер диодных элементов выбран 5050.

  • Вначале необходимо рассчитать нужное количество диодов: 30×20=600 штук.
  • Каждый диод данного типа потребляет 0,02 Ампер (показатель указан в специальных таблицах). В данном случае потребляемая мощность всего прибора освещения рассчитывается таким образом: 0,02×600 =12 А.
  • Для того чтобы рассчитать, какой в данном случае требуется блок управления, выполняют простой расчет: 12А х 12 В = 144 Вт.
  • Поскольку для данного устройства необходим запас мощности 25%, то его номинальное значение составляет 180 Вт. В продаже этого устройства может не быть. Но в этих целях вполне можно подключить блок на 200 Вт.

Подсоединение блока питания

Подсоединение светодиодной ленты (220 Вольт) можно произвести своими руками. Блок управления может продаваться без осветительного прибора или иметь выведенные шнуры для подключения. В последнем случае от прибора с одной стороны выходит кабель с вилкой для подсоединения системы в сеть, а с другой — красный и черный кабель. Возможна и иная маркировка, расшифровка которой находится в инструкции.

  • синий или черный провод — «ноль»;
  • красный — «фаза».

Если их перепутать, то прибор не включится. В этом случае кабели просто нужно поменять местами. Когда блок питания не имеет кабелей, то у него находятся клеммы. С учетом инструкции изготовителя провода подключаются в необходимые зажимы.

Виды светодиодных лент и их характеристики

Как подключить светодиодную ленту?Благодаря добавкам микроэлементов, светодиоды могут быть практически всех цветов, кроме белого.

  • Монохромные светодиодные элементы создают освещение какого-либо одного определенного цвета.
  • Цветные лампы на плате могут быть разного цвета и интенсивности излучения. С их помощью можно менять заданный режим работы, тем самым поменяв цвет или воссоздав любой оттенок.

Типы лент по организации излучения света RGB

Тип лент со светодиодами LED-R-SMD3528 и LED-R-SMD5050.

  1. R светодиоды красного цвета.
  2. G – зеленого.
  3. B элементы синего цвета.

Припаиваются они по всей длине ленты по три штуки рядом друг с другом. Цвет освещения изменяется за счет групповых изменений интенсивности свечения элементов каждого цвета. Изделия широко применяются для подсветки интерьеров. Светодиодные ленты в этом случае не должны быть видны. Иначе изменение цвета будет менее эффективным.

Все светодиоды серией LED-R-SMD3528 имеют размер 3,5х2,8 мм2 и, в зависимости от цвета свечения, излучают световой поток до 2,2 люменов.

Светодиодные элементы, имеющие серию LED-R-SMD3528, светят ярче, так как по размеру они больше предыдущих. Их размер составляет 5х5 мм2, а световой поток от 2 до 8 люменов.

Светильники, со светодиодами LED-RGB-SMD3528 и LED-RGB-SMD5050.

Отличительной особенностью этих изделий является то, что в одном корпусе смонтированы три элемента разного цвета. Световой поток такого типа светильников намного меньше, максимумом является 2,5 люмена. Их достоинство в том, что за счет расположения в одной точке разных элементов, достигается высокая эффективность грации цветов. Поэтому такие светодиодные ленты используются без ограничений. С их помощью создают световой дизайн различных помещений.

Назначение диммера в светодиодной подсветке

Помимо основного блока питания для светодиодных дорожек используются контроллеры и диммеры. Диммер — это устройство, контролирующее яркость светового потока от LED-лент. Все диммеры принято разделять на импульсные и по способу регулировки светового оттенка.

Первые регуляторы эффективны в качестве управления цифровым и компьютерным освещением. Их назначение сосредоточено на изменении доли импульсного тока. Второй вариант приспособлений работает при помощи измерителя потенциала или на пульте управления с инфракрасной частотой.

Как подключить светодиодную ленту?

Диммер для светодиодной ленты

Встречаются как отдельные модули диммеров, так и комбинированные с драйверами для светодиодного освещения.

Способы подключить светодиодную ленту 12В к сети 220В

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Популярные статьи  Резиновая краска: особенности и применение

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

  1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
  2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
  3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Как подключить светодиодную ленту?

Как избежать 5 ошибок при подключении ленты
В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Выбирается модель с напряжением 12В или 24В , соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности. Если же вам что-то непонятно, пишите мне!

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Популярные статьи  Кварцвиниловая плитка, нужны отзывы

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Отличие светодиодной ленты 24В от LED ленты 12В

Различия между светодиодными лентами на 24 вольта и на 12 вольт незначительные, но большую популярность все же получили последние. Первое отличие, которое сразу выделяется еще даже в названии лент, связано с напряжением питания, т.е. для подключения им потребуется источник питания на 24 вольта и 12 вольт постоянного тока.

Следующее отличие, которое можно увидеть визуально, связано со схемой соединения самих светодиодов. Лента на 24 вольта запитывается большим в два раза напряжением, чем LED лента на 12 вольт. В лентах на 12 В подключаются последовательно в одну цепочку три светодиода, в светодиодных лентах на 24 В соединяются в одну цепочку шесть светодиодов. Соответственно минимум от такой светодиодной ленты можно отрезать участок с шестью светодиодами.

Третье отличие является одним из важных достоинств светодиодных лент на 24 вольта, оно связано с током, протекающим по токоведущим дорожкам гибкой платы ленты. При большем напряжении и той-же мощности в светодиодной ленте на 24 вольта течет ток в два раза меньше, чем в светодиодных лентах на 12 вольт. Меньший ток приводит к меньшему нагреву платы и соответственно к меньшему дополнительному нагреву светодиодов, что продлевает их срок службы.

Последнее отличие LED лент 24В и 12В заключается в общей длине ленты, которую допускается подключать к одному источнику питания. Если в LED лентах 12В максимальная допустимая длина участка составляет пять метров, то при подключении LED лент на 24 В можно подключать одной лентой до 10 метров за счет меньшего протекающего тока. Но рекомендация при подключении все равно остается прежней, не более 5 метров.

Отличия LED лент 24 вольта и 12 вольт:
— Напряжение питания (24В и 12В);
— Количество соединенных в ряд светодиодов (6 шт. для 24В и 3 шт. для 12В);
— Меньший ток при той-же мощности (при напряжении 24В ток в два раза меньше);
— Максимальная длина одной полосы (допускается до 10 м).

Преимущества светодиодных лент в авто

Даже не говоря за то, что они экономичные и долговечные, стоит вспомнить еще ряд прекрасных преимуществ. Ведь они считаются универсальными, их можно установить в любое место в авто, часто мы слышим вопрос: как подключить светодиодную ленту в машине к габаритам, и готовы дать в этой статье ответ. Такую ленту можно установить даже в самом сложном месте, главное правило тут одно – дотянуть провода. Узнайте о том, как сделать подсветку в шкафу светодиодной лентой. Как подключить светодиодную ленту?

Чаще всего в авто такие ленты устанавливают в качестве освещения ног, светодиоды в салон авто лучше не ставить, лента может с легкостью слепить глаза и отвлекать от дороги.  Снаружи подсвечивается диски, багажник, номерные знаки и т.д. В основном все зависит только от вашей фантазии и желания, что-то начинать делать.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения

Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения

Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот

Как подключить светодиодную ленту?ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.
