Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Содержание

Инструкция для пайки

Оборудование и материалы

При подборе труб из полипропилена особое значение имеет, для каких именно целей вы собираетесь использовать конструкцию. К примеру, если вы хотите сделать трубопровод, то вам понадобятся трубы, диаметр которых будет не менее 16 и не более 63 мм. Очень многое зависит от уже имеющихся в доме коммуникаций. Также не получится обойтись без таких инструментов:

  • карандаша,
  • рулетки,
  • брезентовой ветоши,
  • фитингов.

Но это лишь вторичные инструменты. Для того чтобы осуществить пайку точно по инструкции вам понадобится паяльник с несколькими насадками

Особое внимание нужно уделить мощности устройства. Она должна быть не мене чем 1200 Вт

В противном случае вам не удастся осуществить операцию на качественном уровне.

Устройство для пайки, мощность которого превышает отметку в 1800, можно использовать в промышленной пайке. Если же вы новичок, то вам подобная скорость может только помешать. Когда паяльник слишком мощный, можно легко повредить конструкции из полипропиленовых труб. Здесь одной инструкции будет недостаточно. Необходим существенный опыт.

Насадки, которые вы будет использовать в процессе пайки полипропиленовых труб, состоят из нескольких частей. Основным элементом является гильза. Именно она позволяет оплавлять полипропиленовые трубы согласно инструкции.

Внимание! Качественные насадки должны иметь тефлоновое покрытие

Если брать стандартный паяльник, то к нему в комплекте идёт как минимум шесть насадок. Они отличаются друг от друга по диаметру. Некоторые устройства позволяют сразу установить три насадки. Естественно, это в значительной мере влияет на производительность.

Отсутствие необходимости в смене насадок во время пайки позволяет значительно сэкономить время и при этом сделать всё точно по инструкции. Дело в том, что нельзя сменить одну насадку на другую до того, как паяльник остынет.

Лучшими для пайки полипропиленовых труб своими руками считаются паяльники, оснащённые электронным регулятором температуры. Эти устройства позволяют с точностью до нескольких градусов подбирать оптимальный температурный режим. Благодаря ему риск навредить конструкции снижается практически до нуля.

Внимание! Вторым по важности инструментом для пайки полипропиленовых конструкций, согласно инструкции, являются ножницы для пластика

При какой температуре нужно осуществлять пайку

Чтобы всё прошло согласно инструкции полипропиленовые конструкции нужно паять при температуре насадки не более чем 260 градусов. Стоит вам превысить данную отметку хотя бы на 10 единиц, и пластиковая основа потеряет свою устойчивость. Как результат элемент просто не войдёт в фитинг. При этом он будет липнуть ко всему, чего будет касаться.

Тем не менее недостаточного нагрева также нужно избегать. Стоит помнить, что если полипропиленовая конструкция не достигнет нужной вязкости и пластичности — диффузия станет невозможной. В таком случае надёжность соединения будет под огромным вопросом. Естественно, что о сроке службы в 50 лет при такой пайке не может быть и речи.

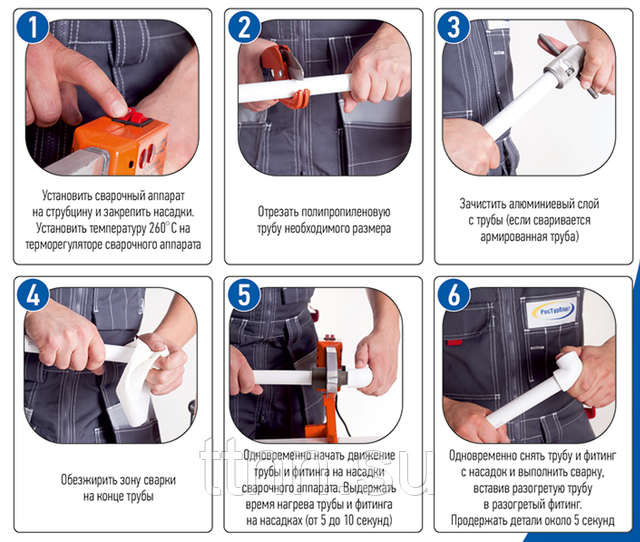

Инструкция пайки

Чтобы осуществить качественную пайку полипропиленовых коммуникаций следуйте данной инструкции:

  1. Обрежьте полипропиленовые элементы при помощи специальных ножниц. Разрез должен быть перпендикулярным к оси.
  2. Подберите фитинг подходящего диаметра. Размер элемента в холодном состоянии немного меньше, чем размер трубы.
  3. Очистите раструб фитинга. В качестве обезжиривающего вещества можно использовать обычную мыльную воду. Некоторые строительные эксперты рекомендуют использовать спиртовой раствор.
  4. Высушите фитинг после чистки.
  5. Установите на паяльник подходящую насадку.
  6. Вставьте трубу в гильзу с расчётом, что паять придётся всю скрывшуюся в отверстии поверхность.
  7. Наденьте раструб фитинга на дорн.
  8. Выдержите подходящее для трубы, выбранного вами диметра время нагрева.
  9. Снимите элемент с паяльника и осуществите соединение. При этом старайтесь не делать поворотов.

При условии, что пайка полипропиленовых элементов была осуществлена точно по этой инструкции — образуется сплошной наплыв на раструбе. Он будет напоминать собой своеобразный валик по всей окружности.

После того как пайка завершена — вам остаётся выдержать период, пока полипропиленовая конструкция не остынет. При этом необходимо обеспечить детали максимальный покой или же возможны серьёзные деформации.

Внимание! Нельзя осуществлять пайку полипропиленовых труб при температуре менее нуля градусов

Это важное условие инструкции

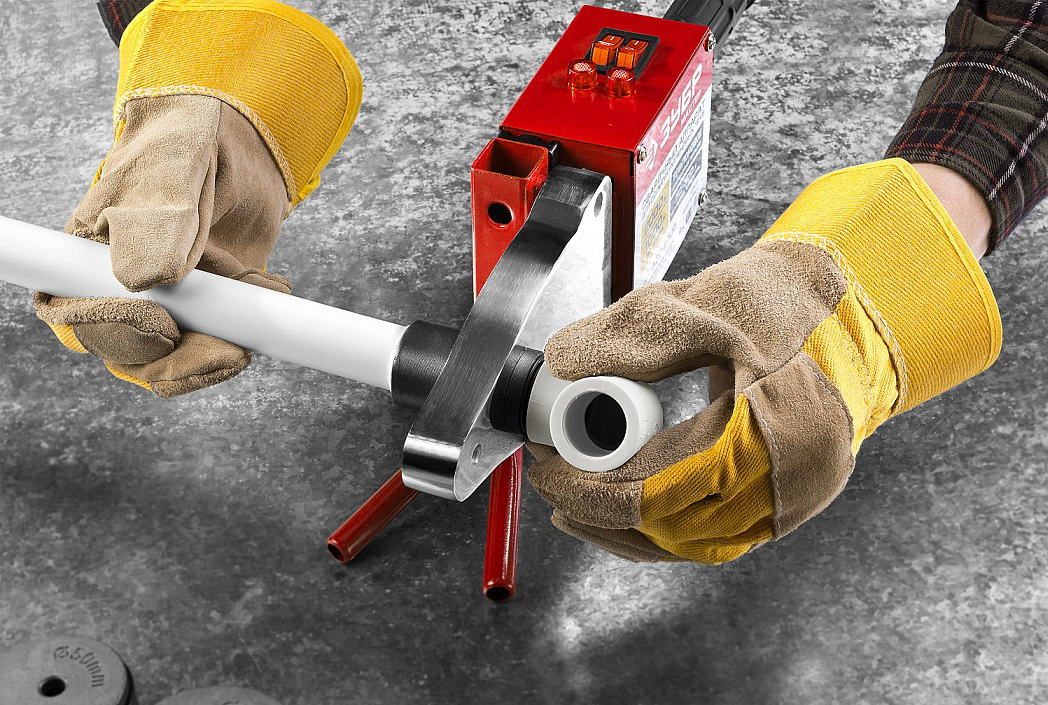

Технология сварки

При сварке все действия нужно делать четко и быстро. Тем, кто еще никогда не делал сварку полипропилена, советуем посмотреть видео, и после выполнить несколько пробных соединений. Лишь затем, когда будете уверены в ваших действиях, можно начинать монтаж.

https://youtube.com/watch?v=MRWDgUu8p5s

Главное правило – сперва насадка полностью углубляется в раструб фитинга, а после уже труба, и лишь затем начинается отсчет времени пайки.

После первого крепежа нужно проверить качество пайки. Если отверстие перекрывается расплавленным полипропиленом, то глубину вводимой части трубы необходимо сделать меньше на несколько миллиметров.

Как паять:

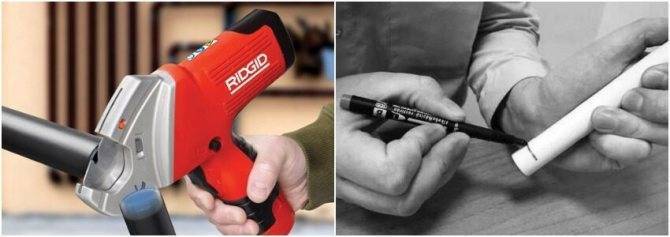

  • Карандашом на трубе от торца чертится отметка размера расплавляемой части, до которой заводится труба в насадку.
  • Если на втором конце трубы будет паяться еще один фитинг, который изменяет направление, к примеру, тройник или уголок, то на трубе еще размечается и место дополнительного ребра на фитинге. Если его нет, то устанавливаются отметки и на трубе, и на фитинге. Данные отметки являются ориентирами для правильной установки фитинга во время соединения.
  • Завести в прогретую насадку сперва раструб фитинга, а после в трубу, сделать нужную выдержку, плавно достать обе части, быстро их скрепить, совместить с предварительно выполненными отметками, отрегулировать углы, плоскостность и соосность.
  • На протяжении 20-40 секунд неподвижно закрепить соединяемые части, после этого сваренный участок получит окончательное положение.
  • Держать в естественных условиях спаянный узел до полного застывания. Использование других вариантов охлаждения недопустимо.

Основные ошибки при пайке полипропиленовых трубопроводов

Слабо прогрет паяльник. В данном случае добиться прочного сплавления слоев почти невозможно. Вначале трубопровод может нормально функционировать, но через время, в любом случае, появиться течь. Чтобы не допустить это, нужно, для начала, перед пайкой дать сварочному аппарату дополнительно нагреться не меньше 5 минут, а также на протяжении работы не выключать его от сети.

Популярные статьи  Какой пылесос лучше купить для дома, квартиры или машины: советы по выбору идеального варианта

Плохо выдержано время прогрева трубы. Итог такой же, как и в пункте описанном выше, так паять не стоит.

Труба передержана во время обогрева. В первую очередь это отражается на трубе. Она становиться очень мягкой, теряет изначальную прочность, установить ее в раструб фитинга без повреждений не получится. Иногда плавленый полипропилен может частично закрыть отверстие в фитинге, перекрыв этим поток воды в трубе.

Неверно сделана последовательность пайки полипропиленовой арматуры. На месте установки паяльника нужно производить сварку узлов в максимально допустимом количестве. Переходить к прокладке трубопровода на потолке, стене или других местах необходимо лишь тогда, когда это выполнить на постоянном месте уже сложно. Потому, нужно четко продумать последовательность всех узлов, чтобы правильно паять все детали конструкции.

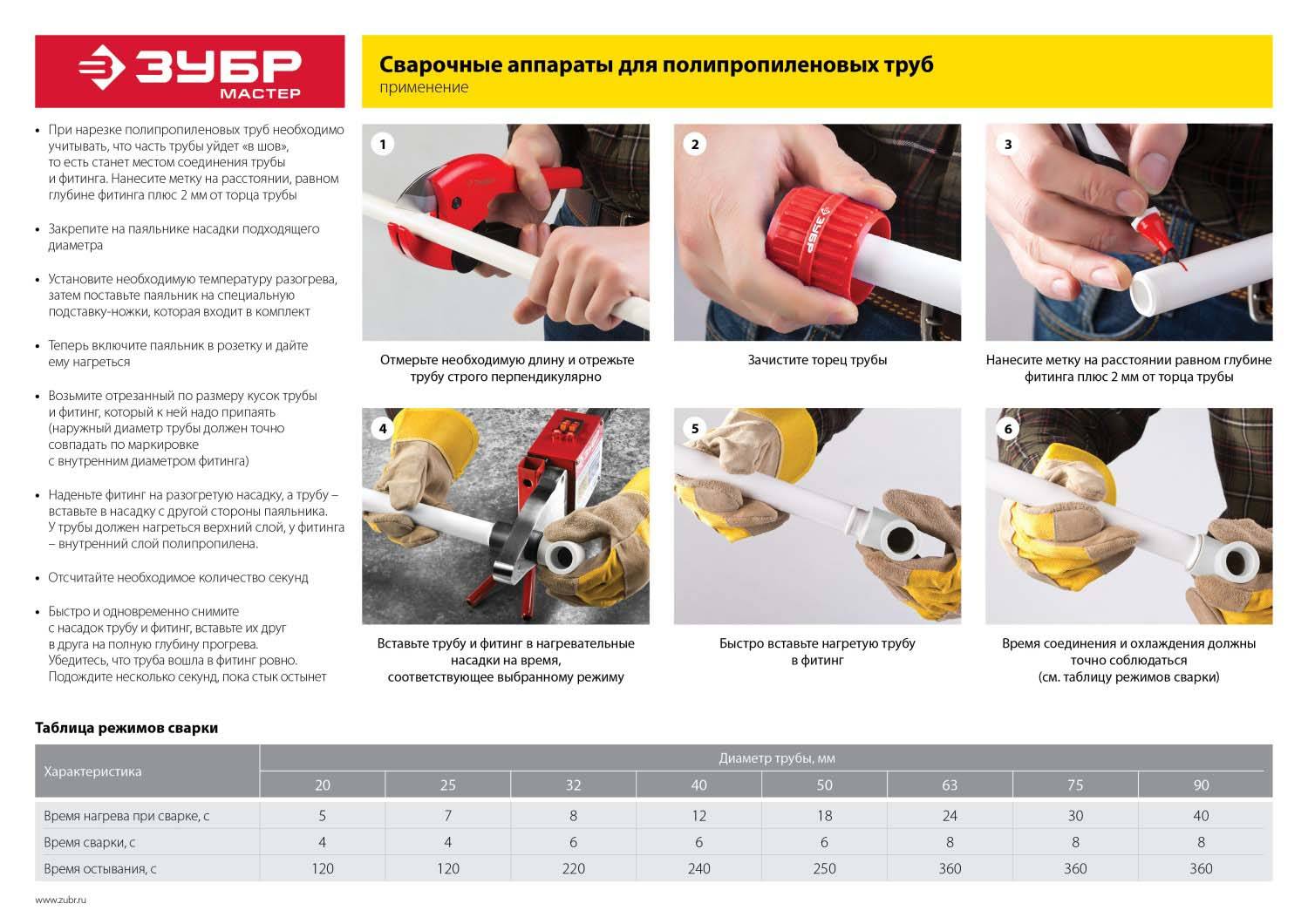

Последовательность проведения пайки

Для начала подготавливается паяльник, устанавливаются нужные насадки, подбирается оптимальная температура. Обычно температурный режим, установленный производителями труб, – это 260-270 градусов по Цельсию. Естественно, нельзя трубу перегревать (материал просто деформируется), но и недогрев приведет к тому, что будет нарушена герметичность соединения, а качество и надежность всей системы снизятся. Длительность пайки также должна быть контролироваться строго по времени, которое напрямую зависит от диаметра трубы.

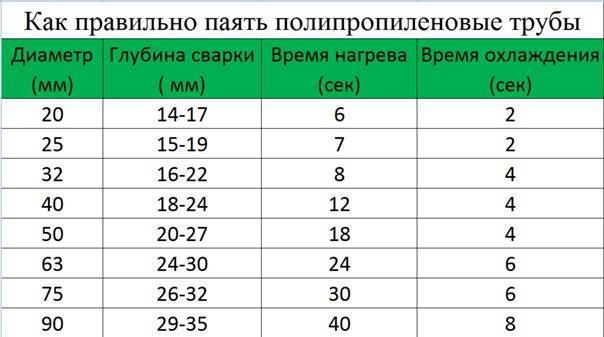

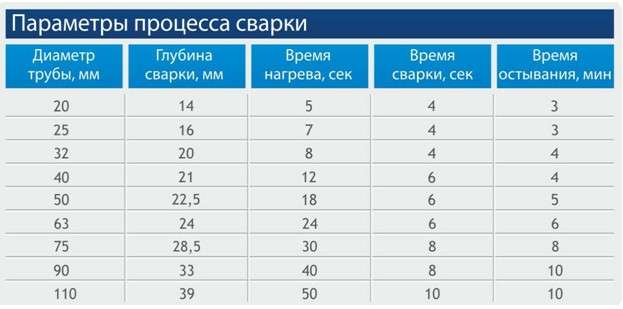

При стандартной температуре в 260 градусов по Цельсию устанавливаются следующие сочетания «длина – время» (время указывается тремя промежутками, поскольку пайка выполняется в три этапа: нагрев, фиксация стыка, сварка (охлаждение)):

  • 2 сантиметра – 6/4-6/2 секунд;
  • 2,5 сантиметра – 7/4-10/2 секунд;
  • 3,2 сантиметра – 8/6-10/4 секунд;
  • 4 сантиметра – 12/6-20/4 секунд;
  • 5 сантиметров – 18/6-20/4 секунд;
  • 6,3 сантиметра – 24/8-30/6 секунд.

Итак, когда инструмент настроен, можно приступать к процедуре пайки, которая выполняется в определенной последовательности:

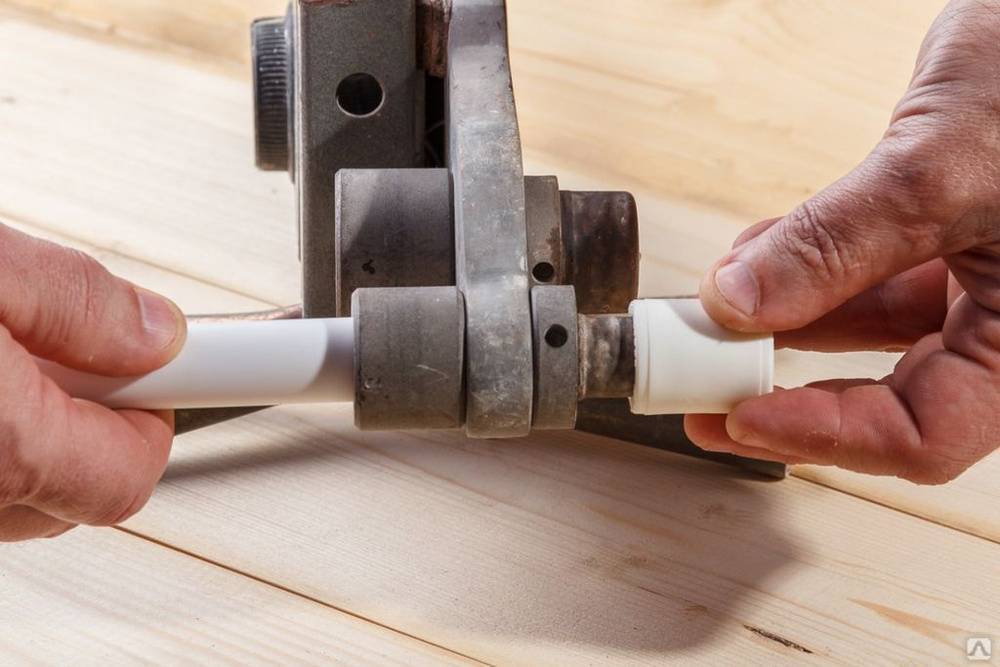

  1. Труба берется одной рукой, а во вторую – фитинг. Затем их надевают на насадку паяльника с двух сторон без поворачивания вокруг нее.
  2. Ожидается нужное время (прописано в списке выше).
  3. Элементы снимаются с тефлона (опять же без поворота).
  4. Труба вставляется в фитинг до ранее поставленной отметки и фиксируется на указанное выше время.

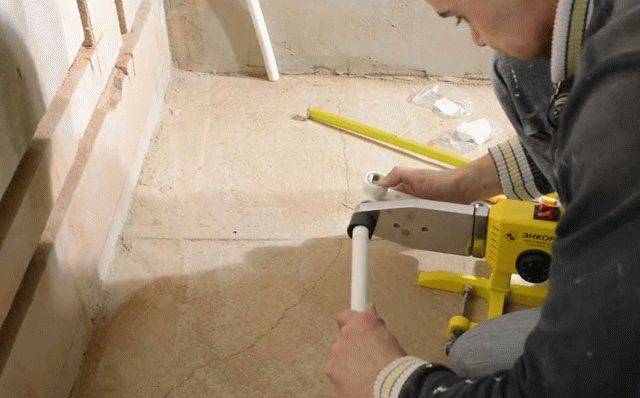

Работы придется проводить на весу, чтобы в таком положении можно было надеть на насадку уже проложенный кусок трубы и фитинг к нему. Выждав нужное время, паяльник снимается, а два элемента стыкуются. Лучше всего проводить монтаж с помощником, т.к. это значительно облегчит задачу.

Когда выполняется спайка полипропиленовых труб своими руками, нужно выполнять монтаж в правильной последовательности. Работы следует начинать от источника тепловой энергии (печь, котел) и постепенно продвигаться по контуру, соединяя сегменты между собой при помощи тройников, от которых будут созданы отводы к отопительным радиаторам.

Муфты для этих целей лучше не использовать или делать это, когда по-другому нельзя. Стоит позаботиться об отсутствии стыков двух труб в труднодоступных местах, поскольку для такой пайки придется использовать сразу два агрегата.

Сложность сваривания: как правильно работать с инструментом во время пайки ПП-труб

Если пока нет опыта выполнения сварки полимерных коммуникаций, следует провести тренировочную пайку. Для этого нужно выбрать подходящее место. Участок должен быть просторным, поверхность – ровной. Можно работать на столе или полу

В обоих случаях следует проявить осторожность, т. к

есть риск испортить покрытие горячим пальником. Необходимо принять удобную позу. Любые задержки приведут к снижению качества шовного соединения, появлению дефектов, которые могут стать причиной сокращения периода службы трубопровода. Другие последствия промедлений во время сварки ПП-изделий:

  • быстрое остывание, т. к. стыковка труб не может быть выполнена своевременно;
  • отклонение от осевой линии, что приведет к проблемам в процессе эксплуатации трубопровода;
  • нарушение правил стыковки: если коммуникации соединяются муфтовым методом, возможно недостаточное заглубление изделия в фитинг или, наоборот, слишком сильное, что помешает стыковке второй части трубы.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

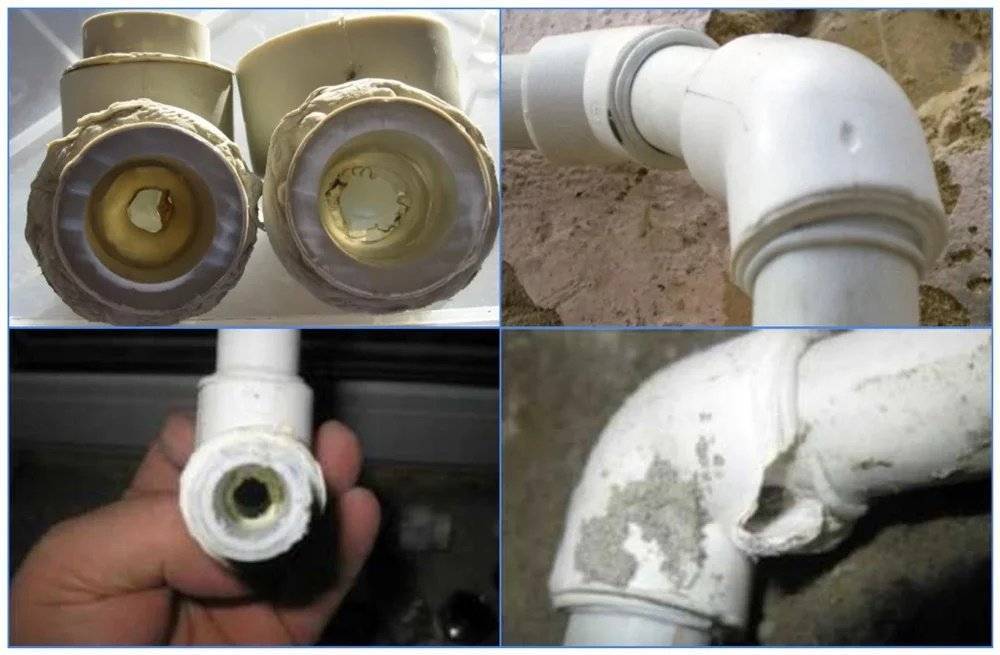

Некачественная пайка полипропиленовых труб

При нагреве коммуникаций, соединительных элементов важна синхронность действий. Это позволит одновременно нагревать и сразу соединять части трубопровода. Задержка тоже возможна, однако от уровня профессионализма мастера зависит, возникнут ли дефекты: наплывы, смешение шовного соединения. В дальнейшем на таких участках могут появиться трещины.

Пайка неармированных труб

Сваривать ППР-трубы рекомендуется при температуре воздуха не ниже +5°С, так как на морозе пластик становится хрупким. Для монтажа понадобятся фитинги, паяльник, шестигранник для закручивания насадок, ножницы, рулетка, карандаш, перчатки. Насадки больших диаметров устанавливают ближе к основанию, меньшие — к краю нагревательной платформы.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

На терморегуляторе выставляют температуру в диапазоне 240-280°С. После отключения контрольного индикатора можно приступать к пайке.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Резка

Труба перед свариванием должна быть подготовлена. Ее нарезают на участки согласно схеме трубопровода заранее или непосредственно при монтаже. Для резки используют специальные ножницы по полипропилену, дающие ровный рез.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

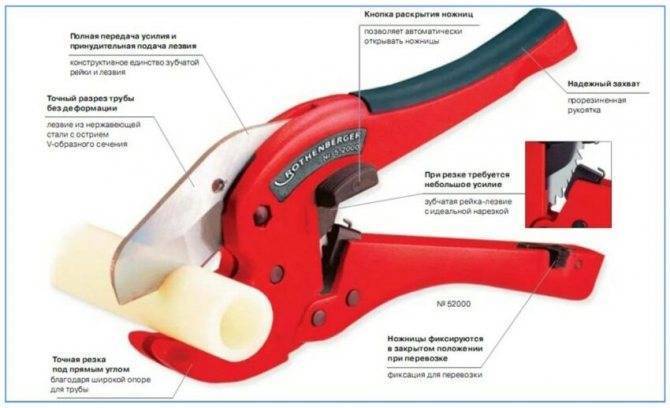

Ножницы могут быть различной конструкции — с обратной пружиной, храповым или роликовым механизмом, электроприводом. Широкое основание позволяет установить трубу правильно по отношению к режущей части.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Допускается применение ножовок по металлу. Для получения качественного среза инструмент нужно держать строго перпендикулярно оси трубы.

Снятие фаски

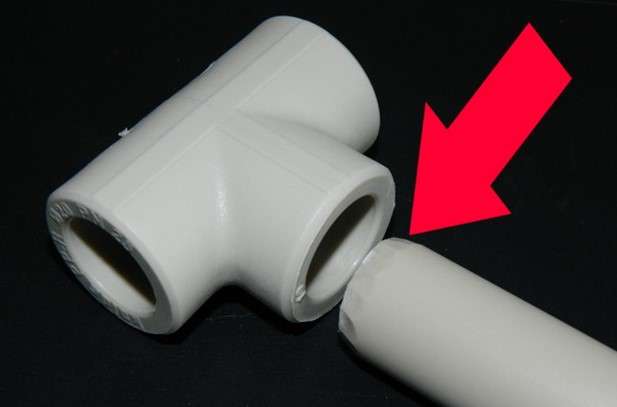

По технологии монтажа полипропиленовых трубопроводов требуется снять с торцов фаску глубиной 1 мм под углом 30°. Этой операцией часто пренебрегают, считая, что она не нужна. Тем не менее, благодаря срезанию лишнего объема и формированию утонченного окончания трубы соединение в нагретом виде намного легче собирается и меньше деформируется. Расплавленный материал не продавливается в просвет и не снижает его площадь.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Фаску можно снять строительным ножом, специальным точильным станком или самодельным устройством с режущим лезвием.

Очищение и обезжиривание

Снятие пыли, загрязнений и жира производится ветошью, смоченной ацетоном. Эта мера способствует более равномерной диффузии между разогретыми границами трубы и фитинга, увеличивает срок службы узла.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

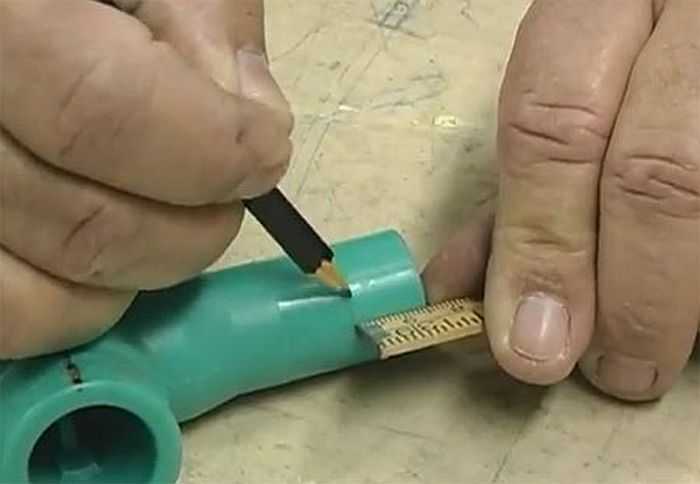

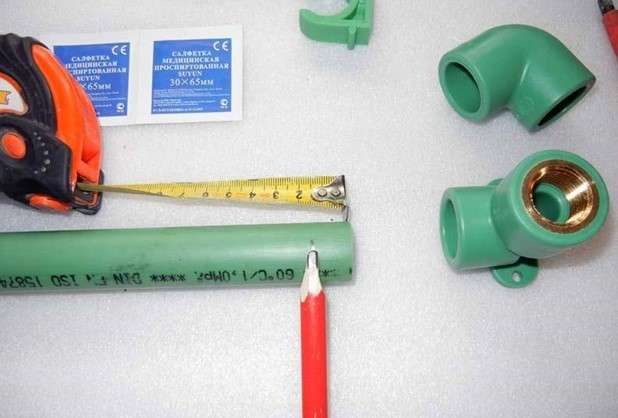

Разметка

Если достаточного опыта сварки нет, рекомендуется сделать предварительную разметку. Для этого на торце трубы отмеряют расстояние, равное глубине раструба фитинга плюс 2 мм, и ставят карандашом отметку. Можно установить ограничительный хомут.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Рекомендуемые расстояния до риски в зависимости от диаметра трубы:

Если фронт работы большой, удобно пользоваться самодельным шаблоном.

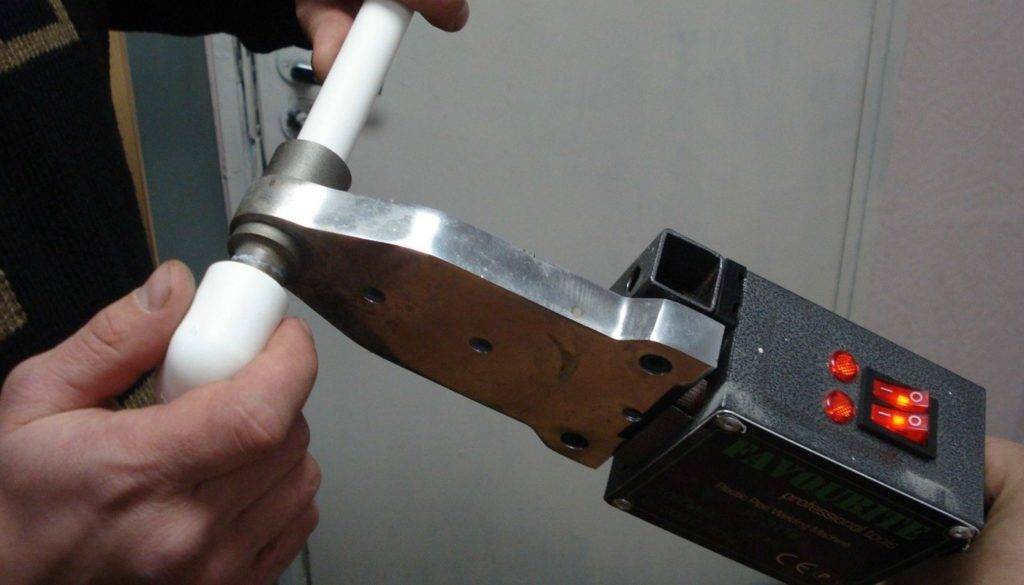

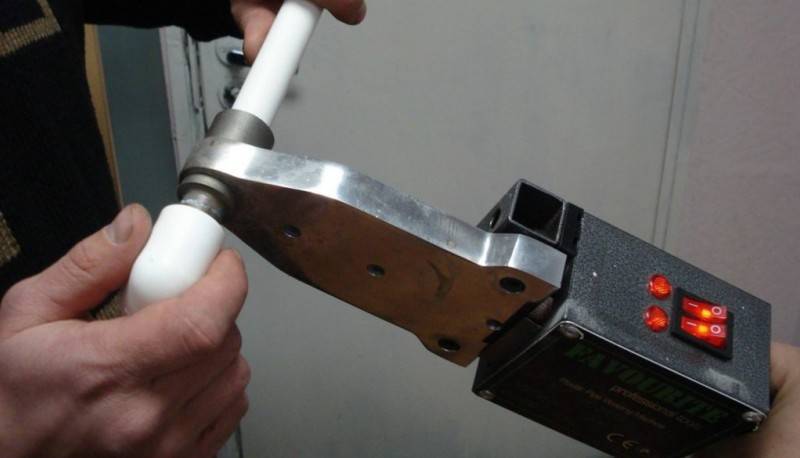

Прогрев и соединение

Время нагрева насадок зависит от толщины стенки трубы. Чем она больше, тем дольше должно быть температурное воздействие. Рекомендуемые производителями величины указываются в инструкции к сварочному аппарату.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Трубу насаживают на разогретую гильзу до ограничительной метки, а фитинг — на дорн. Через несколько секунд детали аккуратно снимают, соединяют с небольшим усилием, выдерживают технологическую паузу и охлаждают естественным путем без механический воздействий. После каждого применения насадки очищают от остатков налипшего материала.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Превышать время нагрева не рекомендуется. В результате полипропилен становится слишком вязким и образует наплывы, которые могут сузить просвет и нарушить проходимость соединения.

Популярные статьи  Подиум с выдвигающейся кроватью – как сделать своими руками

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

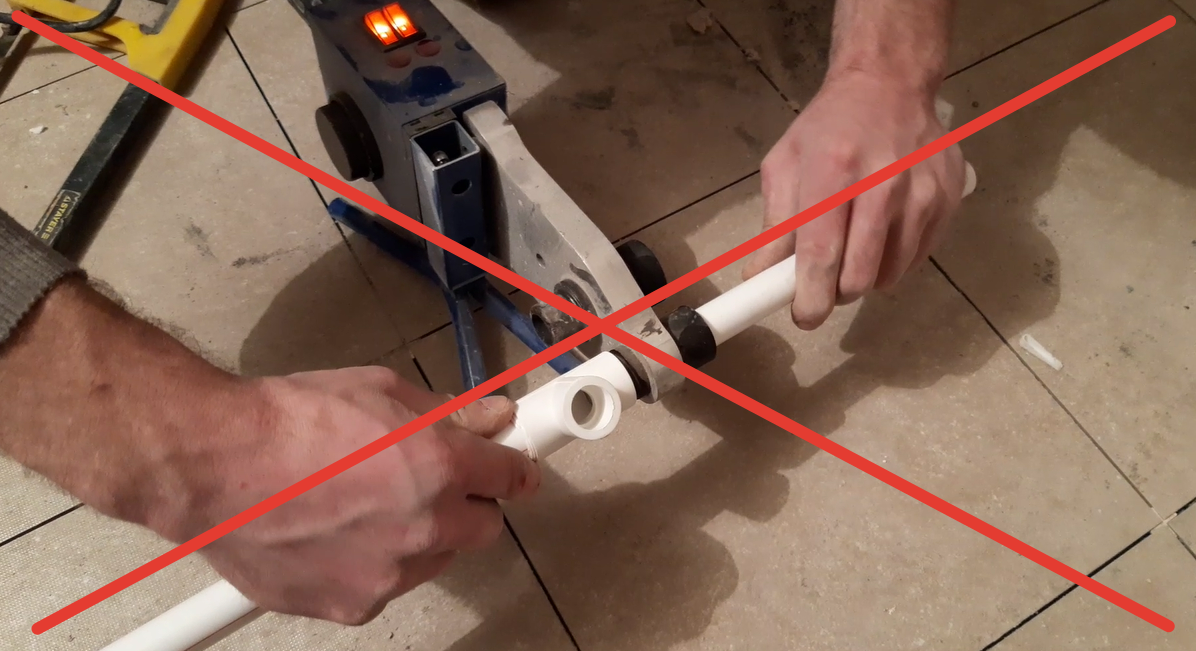

Нельзя допускать несоосности аппарата и деталей при сварке. На участках длиной более 2 м нужно подложить подставки. Сложные звенья лучше заранее спаять на горизонтальной площадке — полу или столе, а затем уже вварить готовый узел в трубопровод.

Процесс сварки ППР труб

Залог успеха состоит в выполнении максимального количества узлов в одной позиции на верстаке. Лучше проводить работы по пайке ппр труб с помощником, ведь при самостоятельном монтаже просто допустить ошибку.

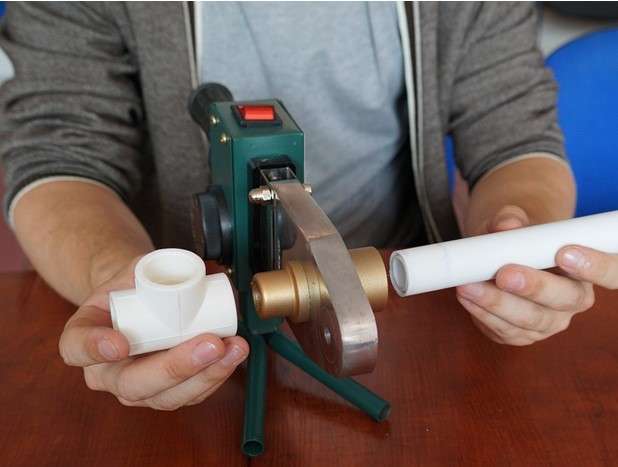

Подготовка паяльного аппарата

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

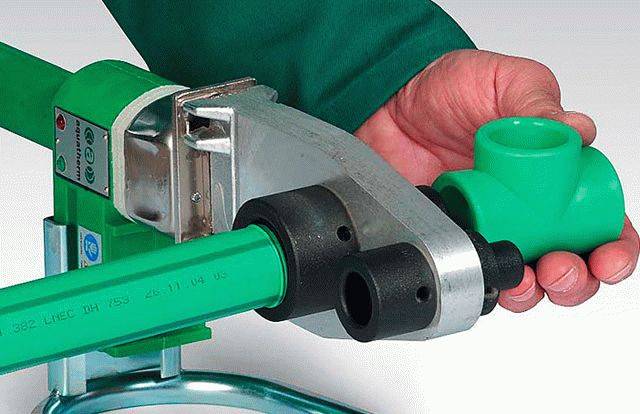

На нагреватель надевают и затягивают специальными винтами рабочие пары — дорны и муфты. Диаметры подбираются под рабочие нужды. Если подразумевается работа с одним типом трубы, то достаточно одеть одну пару, максимально близко расположенную к концу нагревателя.

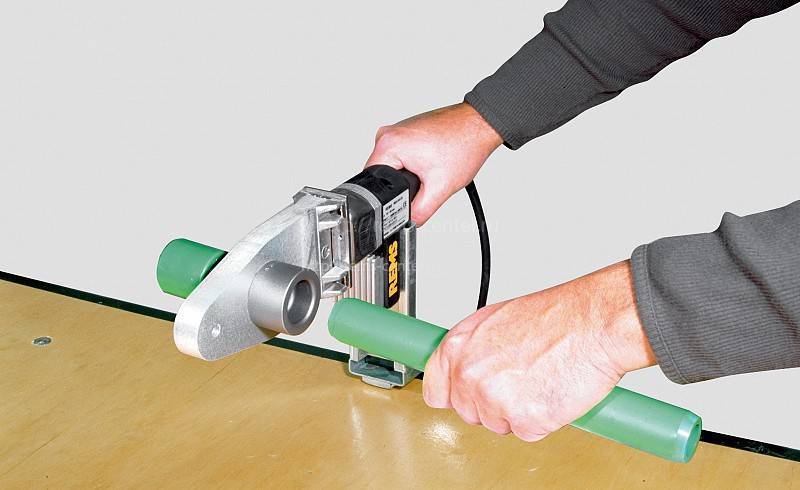

Важно! Работать удобнее при условии надежной фиксации аппарата на рабочей поверхности верстака. Хорошо, если конструкция предусматривает винт для крепления на краю столешницы

Если такой возможности нет, то можно привинтить аппарат к поверхности саморезами. Для такой фиксации должна быть специальная поверхность.

Для работы с полипропиленом требуется включить на паяльнике температуру в 260 градусов. Температура одинаковая для всех труб. Изменяется только время прогрева.

Следует смотреть за тем, чтобы была достигнута рабочая температура. Для этого нужно просматривать средства индикации, доступные на конкретном аппарате.

Разметка соединения

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Следующим шагом является разметка соединения. Требуется отмерить длину пояса провара и сделать пометку карандашом или маркером. Это будет место, по которое труба будет введена в нагревательную муфту. Для каждого диаметра устанавливается свой показатель, и ему нужно следовать. При необходимости наносится дополнительная метка, если имеет значение взаимное расположение деталей для сопряжения.

Соединение труб

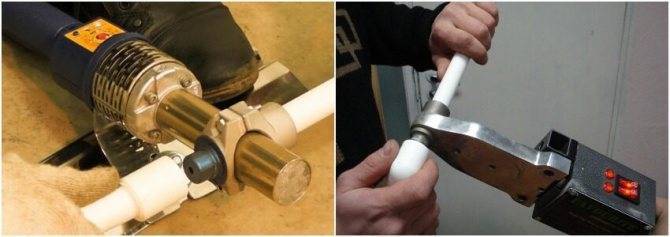

Далее помеченные элементы труб одновременно вводят в муфту паяльника, а элемент соединения устанавливается в дорн. Труба должна быть введена до отметки, элемент соединения — до упора.

После установки элементов начинает вестись отсчет времени прогрева, зависящего от диаметра трубы, и ему обязательно надо следовать.

В конце времени прогрева детали также одновременно снимают. У мастера есть секунды для их соединения и придания правильного положения. Детали с усилием заводятся друг в друга. Легкая корректировка допускается в первые 1-2 секунды. Детали удерживаются без изменения положения все время, отведенное на фиксацию.

Готовый узел не должен использоваться и испытывать нагрузки все время, предусмотренное для полимеризации полипропилена.

Перед первой пайкой полипропиленовых труб рекомендуется купить соединительные элементы и трубы для тренировки. При успешной пайке образовывается буртик в 1 мм, не портящий внешнего вида изделия.

Читайте так же:

Монтаж полипропиленовых труб в труднодоступных местах своими руками

Переходная муфта-американка

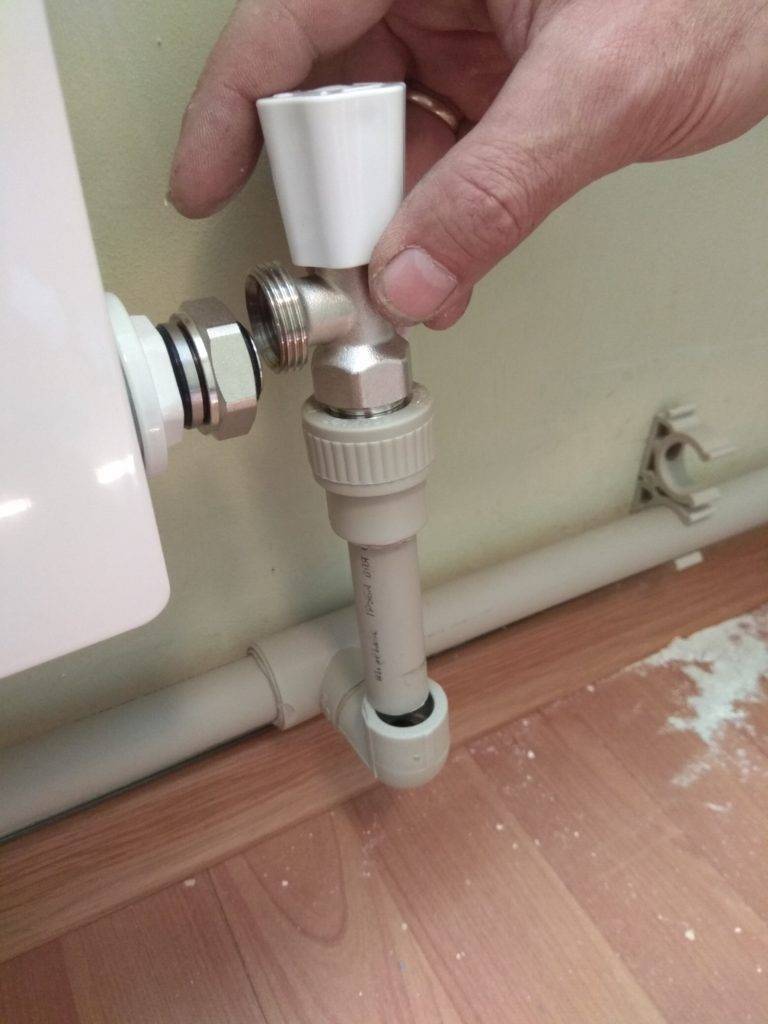

Для соединения узлов из полипропилена, особенно в сложных местах, используется преимущественно «американка» (особенно углового исполнения). Эта муфта легко состыковывает необходимые отрезки труб, когда цепи уже вмонтированы в общий трубопровод. Плюс участок с данной деталью можно часто разбирать и собирать.

Профиль «американки» — это состыковка двух участков трубопровода или переход на трубу иного размера в диаметре. С одной стороны, деталь прикручивается/припаивается/приваривается, а с другой – разборное соединение американка (по-другому, быстроразъемная резьбовая гайка).

Юлия Петриченко, эксперт

Для соединения выбирают «американки» следующих видов:

  • с внутренней резьбой;
  • с наружной резьбой;
  • муфта с наружной и внутренней резьбой.

По типу конструкции муфта-американка бывает:

По виду резьбовых стыков:

  • плоская (цилиндрическая);
  • конусная (создаёт наиболее качественное соединение).

Наиболее популярны для монтажа в труднодоступных метах угловые «американки».

Монтаж ППР труб с помощью муфты-американки

При установке «американки» с металлическим узлом необходимы прокладки/уплотнители:

  • полиуретановые;
  • паронитовые;
  • резиновые;
  • тефлоновая нить или паста и т. п.

Плюс для закручивания муфты в процессе монтажа необходим шестигранник, натяжной ключ (обычный или с лентой) или цилиндр с выборками под зацепы.

Методы монтажа муфты:

  1. «Американка» для ППР сваривается/паяется. Метод соединения стандартный – «паяльником».
  2. Затягивается инструментом на металлической части. При затягивании используются уплотнители.

Видео-урок монтажа труб с помощью переходной муфты

Монтаж или ремонт полипропиленовых труб не имеет больших сложностей в работе. Главное — придерживаться температурного режима при нагреве и времени состыковки элементов. Плюс при ремонте необходимо начинать с более труднодоступных мест. Не забывайте также фиксировать магистраль клипсами или другими деталями, чтобы трубопровод не сорвало при увеличении давления.

Если у вас есть комментарии или советы по улучшению монтажа ППР труб поделитесь с нами!

Полипропиленовые трубопроводы (ППР) в силу своей ценовой доступности, физических параметров и удобства монтажа являются широко востребованными в бытовом хозяйстве при организации холодного и горячего водоснабжения. При самостоятельном монтаже наибольшие сложности вызывает пайка полипропиленовых труб в труднодоступных местах, справиться с которой без ошибок новичку довольно сложно.

Поэтому полезно изучить приемы – как правильно спаять трубопровод у стен, особенности пайки в углах, желательно уметь провести ремонт полипропиленовых участков трубопровода с соблюдением технологии.

При этом очень важно сделать правильный выбор инструмента и знать наиболее часто встречающиеся ошибки у новичков

Рис.1 Промышленный аппарат для пайки ППР стыковым способом – принцип работы

Инструменты для пайки труб из полипропилена

Процесс соединения полипропиленовых труб в обиходе называют пайкой. Научное название процесса с применением высоких температур — диффузионная сварка. Ее проводят при помощи специального сварочного аппарата, который в обиходе называется паяльником, а проще утюгом.

Для качественной пайки пропиленовых труб их следует предварительно подготовить. Процесс строго регламентирован по времени.

Для пайки труб из полипропилена нужны следующие инструменты:

  1. Сварочный аппарат. Существуют разные модели таких инструментов для пайки пластика. Это профессиональные инструменты («говорящие» утюги), которые автоматически выставляют нужную температуру в зависимости от диаметра трубы, и руководят работой мастера посредством звукового оповещения об окончании процесса пайки, о времени первого затвердения соединения. Есть недорогие паяльники для любителей, которыми пользуются в ручном режиме. Существует услуга проката профессионального инструмента, которой удобно пользоваться для проведения разовых работ.
  2. Ножницы или труборез для резки пластиковых труб. Эти инструменты несколько отличаются, но каждый режет пластиковую трубу ровно, без заусениц. Лезвия для ножниц и ролики у труборезов сменяемы и продаются отдельно. Вместо ножниц трубы можно резать ножовкой по металлу или болгаркой. Ножовка бывает даже предпочтительнее, например, если нужно отрезать небольшой кусок в 1 см. (ножницы в этом случае могут деформировать трубу небольшого диаметра).
  3. Торцеватель или шейвер. Эти инструменты нужны для работы с армированными алюминием полипропиленовыми трубами. Перед пайкой алюминиевый слой удаляют. Торцеватель особенно важен при соединении труб технологией стыковой сварки.
  4. Нож или напильник для зачистки торцов трубы, которую разрезали ножовкой или отрезным диском для болгарки. При работе этим инструментом срез полипропиленовой трубы получается с зазубринами. Исключение составляют трубы, армированные стекловолокном.
  5. Линейка или рулетка для проведения измерений.
  6. Маркер, карандаш для нанесения рисок глубины вхождения трубы в паяльник.
Популярные статьи  Чугунный радиатор МС 140 технические характеристики: схемы и приемы монтажа

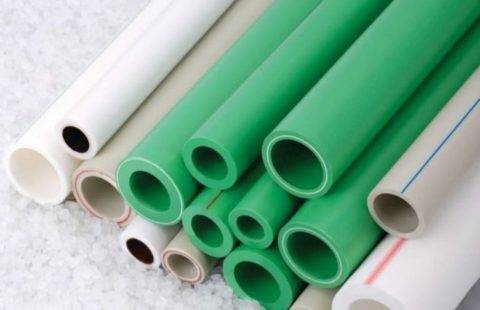

Применение и свойства

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускатьВ частных домах все чаще применяют полипропиленовые материалы для создания водопроводных магистралей. Используя изделия большого диаметра, изготавливают канализационные трубопроводы для отвода стоков из дома. Успешно используют такие трубы и при изготовлении систем отопления. Полипропилен хорошо выдерживает высокую температуру, до которой может нагреваться теплоноситель.

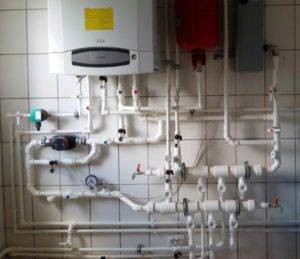

Полипропиленовые трубы обладают множеством преимуществ:

  • длительный срок эксплуатации;
  • низкая теплопроводность, что позволяет избежать потерь тепла в магистралях систем отопления;
  • малый вес, что значительно облегчает монтаж;
  • устойчивость к коррозии;
  • эластичность, что позволяет выдерживать кратковременное замораживание жидкости внутри трубы и предотвращать разрушение материала;
  • низкая цена изделий из полипропилена.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

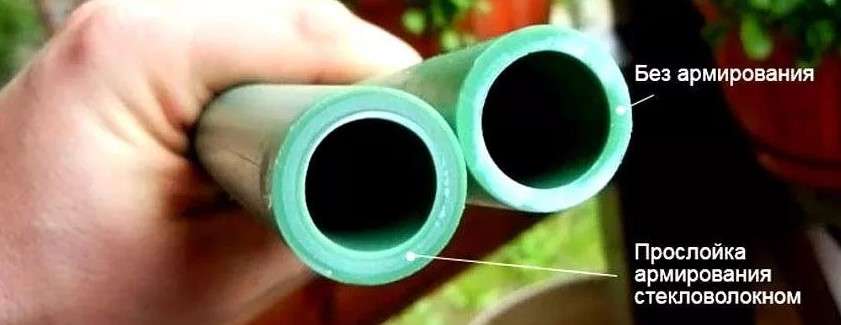

Полипропиленовые трубы могут армироваться металлической фольгой или нитями из стекловолокна.

Изделия, армированные алюминиевой фольгой, рекомендуется использовать для монтажа систем отопления или горячего водоснабжения. Фольга будет препятствовать проникновению содержащегося в воздухе кислорода внутрь системы. Сам полипропилен все-таки способен пропускать некоторые его количество. Растворяясь в горячей воде, кислород может вызывать усиленную коррозию отопительных приборов, особенно изготовленных из стали.Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Материалы, армированные стекловолокном, представляют собой трехслойную конструкцию. Слой стекловолокна находится между двумя слоями полипропилена. Такие трубы более эластичные, чем армированные металлической фольгой, но прочность их несколько не ниже.

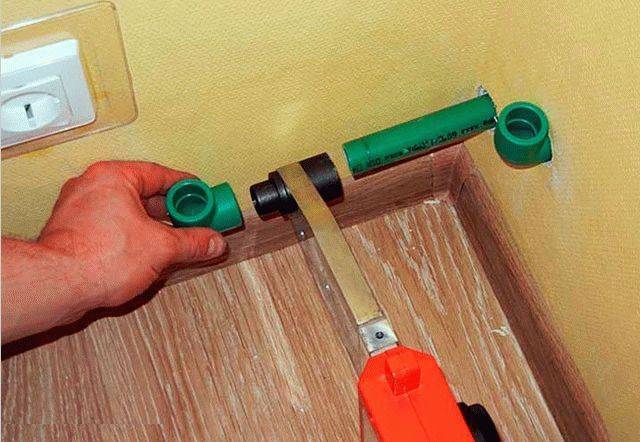

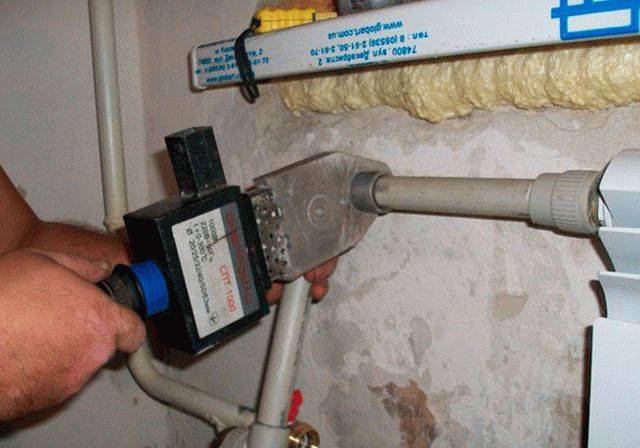

Как выполняется пайка полипропиленовых труб в труднодоступных местах – проверенные опытом способы

При установке новых полипропиленовых труб взамен устаревших металлических систем может возникнуть ситуация, когда соединение труб с помощью сварки необходимо выполнить в местах, которые не совсем соответствуют условиям для совершения такой операции.

Поэтому для самостоятельного обновления трубопровода требуются определенные знания, помогающие организовать сварку полипропиленовых труб в неудобном месте, используя для этого вспомогательные инструменты.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Инструменты для работы

Выполнить качественное соединение трубных элементов помогает специальный паяльник для труб из полипропилена и набор тефлоновых насадок. Используя паяльник, можно без особых усилий выполнить соединение сваркой на любом участке трубы. С помощью насадок можно соединить трубные элементы, имеющие разный диаметр.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Кроме того, пайка полипропиленовых труб в труднодоступных местах предполагает наличие следующих инструментов:

  • Приспособление для резки труб из полипропилена (чаще всего резак идет в комплекте с паяльником).
  • Раствор, позволяющий обезжирить место пайки.
  • Набор соединительных элементов.

Также необходимо приготовить рулетку, линейку и карандаш, а также уголок и ножик. В некоторых случаях может понадобиться ветошь.

Способы сварки полипропиленовых труб

Пайка труб в труднодоступных местах может выполняться разными способами в зависимости от рабочего диаметра труб:

  • Методом стыковой сварки соединяют трубы, имеющие толщину стенок не меньше 4 мм и диаметр до 50 мм. В быту таким способом пользуются довольно редко.
  • Раструбным способом пользуются при соединении труб с диаметральным сечением до 40 мм. Для работы требуется специальный сварочный механизм, оснащенный центрирующим устройством.
  • При седельной пайке к трубе под углом 90 0 приваривают специальное раструбное седло путем стыкового сочленения. Седло просверливают и к месту соединения приваривают кусок трубы, получая на выходе Т-образный переходник.

Сварка в труднодоступных местах

Паять труднодоступные участки полипропиленовых изделий намного сложнее, чем прямолинейные прогоны. Для создания благоприятных условий работы в таких местах требуется приложение достаточного количества усилий.

К «неудобным» местам можно отнести:

  • Пространство под потолком.
  • Углы помещения.
  • Стесненные условия для размещения паяльника.

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Выполняя сварку полипропиленовых труб в труднодоступных местах под потолком, нужно приготовить место, где будет размещен сварочный аппарат при ручном формировании соединения. Для этой цели можно пригласить помощника или повесить аппарат на специальный крюк, подготовленный заранее.

В случае расположения труб очень близко к стене используют специальный прием: прямую и ответную часть формируемой стыковки поочередно прогревают паяльником. При этом нагрев должен доходить до таких пределов, чтобы первый нагретый участок не успел остыть, пока нагревается ответная часть.

Особенности пайки в углах

Чтобы решить проблему, как паять полипропиленовые трубы в труднодоступных местах, например, в углах, нужно знать особенности таких соединений. Стыковка трубных элементов в углах помещения проводится с использованием заготовок, обрезанных под углом 90 0

При этом важно, чтобы их концы были тщательно зачищены и обработаны обезжиривающими средствами. Использование специальных угловых переходников и фитингов способствует образованию плавных переходов на трубных элементах при угловом соединении

Пайка полипропиленовых труб инструкция и каких ошибок лучше не допускать

Формирование угловых соединений на трубах, располагающихся на небольшом расстоянии от стены, также выполняется путем последовательного нагревания прямой и ответной части

Особое внимание в этом случае следует уделить глубине вхождения трубного элемента в тело угловой детали. Для обеспечения высокой точности необходимо сделать соответствующую отметку маркером или карандашом

Решение вопроса о том, как спаять полипропиленовые трубы в труднодоступных местах, требует внимательного отношения и точного выполнения всех действий. Стыковочные элементы, имеющие даже незначительный дефект, подлежат обязательной замене на новые детали. По мнению специалистов при выполнении соединений в труднодоступных местах не стоит отключать питание сварочного аппарата, лучше, если он будет всегда включенным.

Специфика монтажных работ при работе с ПП трубами

Разметка труб также должна выполняться с высокой точностью. Любое соединение подразумевает, что труба будет заткнута в тройник или фитинг на определенное расстояние, которое называют глубиной пайки. Такой запас длины должен соблюдаться на каждом сегменте. Вставляя трубу, нужно обязательно отмечать границы, по которые будет производиться их вставка.

Глубина, на которую необходимо задвигать трубу в прогреваемые соединители, зависит от диаметра этих труб (первое значение – диаметр трубы, а второе – запас длины под вставку):

  • 2 сантиметра – 1,4-1,7 сантиметра;
  • 2,5 сантиметра – 1,5-1,9 сантиметра;
  • 3,2 сантиметра – 1,6-2,2 сантиметра;
  • 4 сантиметра – 1,8-2,4 сантиметра;
  • 5 сантиметров – 2-2,7 сантиметра;
  • 6,3 сантиметров – 2,4-3 сантиметра.

Более точное значение можно получить лишь после того, как будут подобраны фитинги, поскольку нужно учитывать, что в один такой соединитель будут входить сразу две трубы, а значит, его ширина должна быть не меньше двух заступов (из тех, что указаны в списке выше).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
