Как обжать кабель RJ-45 своими руками с инструментом и без

Содержание

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Как обжать кабель RJ-45 своими руками с инструментом и без

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Как обжать кабель RJ-45 своими руками с инструментом и без

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

Как обжать кабель RJ-45 своими руками с инструментом и без

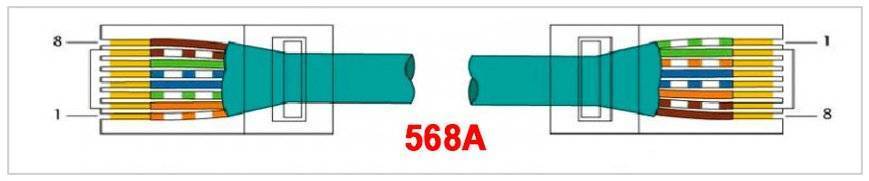

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Как обжать кабель RJ-45 своими руками с инструментом и без

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Как обжать кабель RJ-45 своими руками с инструментом и без

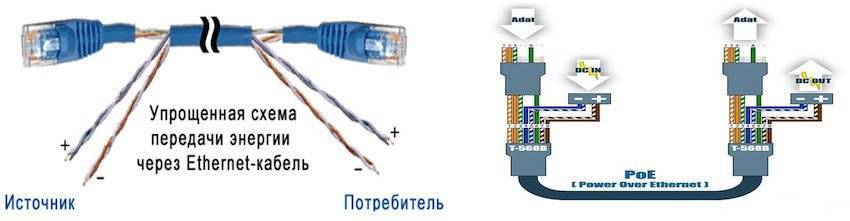

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Как обжать кабель RJ-45 своими руками с инструментом и без

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Как обжать кабель RJ-45 своими руками с инструментом и без

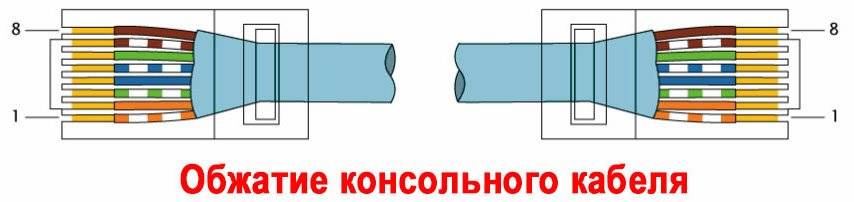

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Как обжать кабель RJ-45 своими руками с инструментом и без

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

  1. Витая пара устанавливается в разъем коннектора.
  2. Провода витой пары разводятся по специальным желобам в коннекторе.
  3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
  4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
  5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Wi-Fi вызывает рак?

По нашей статистике на этот вопрос правильный ответ знают лишь 7% пользователейДА НЕТ Ответить

Ошибки при подключении интернет-розеток

Перед тем как подключить Интернет розетку – обязательно ознакомьтесь с характерными для этой процедуры ошибками. О их наличии свидетельствует отсутствие полезного сигнала на входе подключаемого девайса (нет Интернет-соединения). К характерным ошибкам относят следующие ситуации:

Когда у приобретенных в готовом виде коннектора и модема использовался один тип соединения («А», например), а при монтаже розетки за основу взят стандарт «В».

Лишние провода после укладки в разрезные контакты обрезать только после закрытия крышки.

Нельзя снимать внешнюю изоляцию витой пары на большое расстояние, вплоть до стен подрозетника. Длина проводов без изоляции должна быть не более чем 13мм.

При обнаружении первой ошибки следует проверить стандарты коммутации и при обнаружении отличия привести их к одному типу. В ситуации со слишком длинным участком оставленного без изоляции кабеля следует укоротить его и оформить соединение заново.

И, наконец, возможна очень неприятная ситуация, когда все вроде бы сделано правильно – но розетка все равно не работает. Этот случай характерен для бракованного изделия, которое нужно будет заменить.

Как проверить патч-корд

Итак, вы упаковали свой первый соединительный кабель, и теперь вам нужно его проверить. В общем, для этих целей есть специальный прибор – тестер LAN. Он состоит из передатчика и приемника.

Вкручиваем одну сторону кабеля в передатчик, а другую в приемник и смотрим. Тестер проверяет каждую жилу по очереди. Если все в норме, загорится индикатор напротив его номера. Если где-то вдоль жилы есть обрыв, индикатор не горит.

Все это хорошо, но на самом деле тестер ЛВС покупают редко, особенно когда возникает необходимость обжимать интернет-кабель раз в несколько лет. В этом случае есть более простой способ. Для этого нам понадобится свитч (свич) или роутер. Отсоединяем от него все провода, после чего включаем проверенный патч-кабель в любой порт LAN. Похоже на то:

Популярные статьи  Декоративные панели для внутренней отделки стен: пошаговая инструкция

Если индикаторы LAN горят, коммутационный кабель исправен. Если нет, то он где-то поврежден

Внимание! Этот тест нельзя выполнить, если коммутатор или маршрутизатор подключен к локальной сети или сети провайдера через порт WAN, поскольку он фактически создает петлю, которая может привести к проблемам в сети. Но если к устройству подключить только один патч-кабель, повреждений от этого не будет

Эта запись была опубликована 29 февраля 2020 года пользователем XasaH в заголовке Общие вопросы и помечена как rj45, twisted pair, crimp, pinout.

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

  1. Прямой.
  2. Кроссовер (кросс).

Блок-схема возможности передачи данных между устройствами в прямой и кросс-схеме

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Что делать, если сетевой кабель не работает

Подобное может случиться, поскольку соединение проводов с коннектором проводят без специального оборудования. Однако все проблемы не стоит сваливать лишь на один кабель. Неисправен может быть сам маршрутизатор, персональный компьютер, либо другое устройство, подсоединенное к роутеру. В данной ситуации необходимо проверить каждое устройство, что будет работать на единой линии.

Порядок действий в случае возникновения проблем:

  1. Для соединения использовать другой кабель, который прежде был исправен. Чтобы убедиться, что проблема заключается точно только в нем.
  2. Очень внимательно проверить последовательность подключения проводов к коннектору в соответствии со схемой, которая была указана выше.
  3. Если последовательность была нарушена, то коннекторы необходимо откусить, и проделать операцию сначала, но уже более внимательно руководствуясь схемой.
  4. Если провода подключены правильно, то необходимо дожать их, используя отвертку. Возможно, что контакт просто был не установлен из-за недостаточного давления, который совершал оператор.

Придерживаясь этой инструкции, получится выявить проблему, и устранить её за пару минут.

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

  • Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
  • Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Как проверить качество обжима интернет-кабеля

После обжима кабеля нужно убедиться в исправности соединения. Обычно это делается одним из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные устройства – тестеры LAN. Это устройство обычно состоит из двух частей. Это позволяет одновременно тестировать оба конца сетевого кабеля. Основное и дополнительное устройства имеют порты для подключения разъемов. После подключения используемые кабели проверяются.

В приборе есть индикаторы, соответствующие каждому из проверяемых проводов. Будут отображены результаты, полученные во время проверки. Если контакт сильно обжат, его легко обнаружить.

Как обжать кабель RJ-45 своими руками с инструментом и без

Второй вариант — мультиметр

Основной способ проверить свой дом – использовать мультиметр. Во время тестирования он устанавливается на звук или использует наименьшее сопротивление (например, 200 Ом). В этом случае рекомендуется включить звуковую индикацию. Для проверки возьмите оба Интернет-разъема сетевого кабеля и поместите их рядом. Затем назовите каждую пару прядей одного цвета. Если между ними нет электрического контакта, это будет немедленно обнаружено.

Эта проверка не займет много времени

Важное условие – использование достаточно тонких щупов. Чтобы получить их, вам нужно использовать тонкую проволоку или заточить обычно используемые щупы

Если хотя бы одна пара проводов не звонит, вам нужно будет снова обжать сетевой кабель.

Как обжать кабель RJ-45 своими руками с инструментом и без

Важно! Иногда случается, что разъемы кабеля находятся в разных комнатах одновременно. Также в этом случае можно провести проверку

Дело в том, что между проводами одного цвета есть электрическая связь. В этом случае рассмотрите цветную нить и полосатую нить одного цвета. Таким образом, один провод можно вставить в предназначенную розетку, а во втором можно измерить сопротивление между каждой из указанных пар. Его значение должно быть примерно одинаковым во всех случаях. Если нет, значит обжим кабеля был некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант – самый простой способ проверить. В этом случае вам необходимо подключить компьютер и проверить подключение к Интернету или локальной сети. Если все работает правильно, значит, кабель обжат правильно.

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

Популярные статьи  Рейтинг морозильных камер для дома: самые лучшие и надежные приборы

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Подключение периферийного устройства

Продвинутым пользователям ПК необходимо знать, как правильно настроить контакты разъема РЖ-45 для USB. Такая сетевая структура особенно важна в тех областях, где необходимо подключить дорогостоящие серверные системы, а также офисное оборудование и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, можно сделать скрутки.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см, после чего каждый USB-разъем аккуратно разбирается, чтобы получить свободный доступ к разъемам. Стоит отметить, что черный и красный провода нужно зачистить на медной основе и только потом скручивать вместе. Если витая пара RJ-45 и USB готовы, необходимо последовательно выполнить следующие действия:

  1. Припаиваем бело-зеленый провод от третьего разъема к красно-черной скрутке.
  2. Зеленый провод от USB-устройства аккуратно подключается к синему проводу от четвертого разъема.
  3. Осталось только скрутить бело-синюю жилу с пятого разъема с белым кабелем.

Сами мастера утверждают, что использовать витую пару с разъемом RJ-45 не составит труда даже новичку. Не волнуйтесь, что складывание может быть не таким хорошим, как в магазине. Канал связи не будет потерян и короткого замыкания не произойдет. Используя непрофессиональные инструменты, вы можете создать только небольшой шум на линии, который не будет слышен на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, то лучше все переделать, чтобы сеть не вышла из строя в самый ответственный момент.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Как обжать кабель RJ-45 своими руками с инструментом и без

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри

Обычно бывает так:

  • 2 пары (4 провода) – до 100 Мбит/с
  • 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

Как обжать кабель RJ-45 своими руками с инструментом и без
4 пары, или 8 проводов

Проверка качества обжима

Есть несколько способов убедиться, что кабели правильно обжаты:

  1. Подключение устройств, у которых витая пара была обжата. Если компьютеры начали общаться, вы не ошиблись.
  2. Подключите мультиметр к каждому проводу разъема, выставив минимальный сигнал звонка или сопротивление. Если характерный треск при прикосновении отсутствует, его следует заменить.
    Поставить переключатель на звуковой сигнал
  3. Вставьте один конец в разъем Ethernet, а другой конец, чтобы измерить сопротивление на каждом проводе. Если он слишком большой, произошла ошибка обжима. При этом сопротивление обеих пар должно быть примерно одинаковым.
  4. Выходя из дома, мастера используют специальные тестеры LAN, с помощью которых оценивают состояние линий связи. Вы можете купить то же самое и помочь друзьям это проверить.

Конструкция тестеров LAN состоит из 2-х блоков, к которым подключено несколько разъемов. После подключения устройство подключается к сети, и они смотрят на световые индикаторы. Если какой-либо из них выключен, эти кабели не работают.

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

  • Срез оплетки ровно под уровень проводов
  • Зачистка изоляции проводов до жилы
  • Одновременный обжим всех ножей с нужным усилием
  • Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

Вот так они выглядят:

Из чего делают электрический кабель?

Любой электрокабель состоит из жил. Жилы являются основными элементами кабеля и служат для прохождения электрического тока. Элементы заключены в общую оболочку и изолируются друг от друга внутренней.

Обозначаются как ТПЖ (токопроводящие жилы). Кроме жил в кабеле есть:

  • заполнитель;
  • проволочная броня или стальная;
  • внешняя оболочка.

Различают два типа жил:

  1. Сплошные однопроволочные;
  2. Многопроволочные из множества тонких нитей.

Главное заблуждение людей в том, что однопроволочные жилы и одножильные кабели – это одно и то же. Но это совсем не так. На самом деле у одножильных кабелей только одна жила, которая может быть однопроволочной или многопроволочной.

Однопроволочная жила одножильного провода
Однопроволочные жилы двужильного провода

Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно

При выборе особое внимание уделяют гибкости и прочности жилы

Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.

Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.

Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.

Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.

Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и подключить к клемме. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.

Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.

То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.

Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.

Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.

Слой изоляции в основном может быть:

  • резиновый;
  • полиэтиленовый;
  • из поливинилхлорида.

Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).

Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.

Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.

  1. Первый слой защищает внутренние жилы, собранные в пучок;
  2. Второй слой опоясывает лишь одну жилу.
Популярные статьи  9 ошибок в ремонте, которые допускают практически все, но вы можете их избежать

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Инструмент для заделки кабеля

Прежде чем что-либо делать, нужно подготовить, а точнее подготовить инструмент. Минимум, который вам понадобится, – это специальный обжимной инструмент для заделки и обрезки кабелей витой пары. Его также называют обжимным инструментом, обжимным инструментом или обжимным инструментом.

На любых плоскогубцах есть лезвия для разрезания кабеля и лезвия для снятия оплетки с витой пары, поэтому человек, у которого уже есть полная рука, сделает это в одиночку. Но для тех, кто делает это время от времени или даже впервые в жизни, еще один инструмент для снятия изоляции – стриптизерша – будет большим подспорьем.

Иногда это может быть складка. Если не под рукой, подойдет обычный канцелярский или рифленый строительный нож

Действуйте с ними очень осторожно: пальцы отрезаются мгновенно, глубоко и очень болезненно

Также лично, когда я закрываю кабель, я предпочитаю отрезать его обычными кусачками, а не обжимным лезвием. Так я сразу к этому привык и мне так удобнее.

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Друзья! Специально для любителей чего-то интересного и секретного у нас есть свой закрытый клуб “Атлантида”.

  • Ежедневные актуальные схемы заработка.
  • Разбивка по уровню – на 1 уровне голимый паблик, на 4 уровне – высокодоходный приват.
  • Бесплатно. Просто нужно успеть. Всего 3000 мест для 1 уровня.

Обязательно зарегистрируйтесь, иначе будет видно всего 5 гостевых статей – ПЕРЕХОДИМ.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях 10 / 100BASE-T Ethernet используются только две пары проводов (оранжевый и зеленый). Две другие цветовые пары (коричневый и синий) используются для сетей Gigabit Ethernet. В настоящее время существует два стандарта кабельной разводки с цветовой кодировкой для обжима от разъема к разъему: T568A и T568B.

Обычно обжим витой пары можно выполнить двумя способами:

  1. Прямой. Это обычный коммутационный кабель, который сейчас широко используется. Для этого оба конца кабеля обжимаются по стандарту T568A или T568B. Главное, чтобы распиновка разъема на обоих концах была одинаковой. Этот патч-кабель подходит для подключения компьютера к маршрутизатору или коммутатору, а также для подключения двух маршрутизаторов или коммутаторов.
  2. Кроссовер или Кроссовер. Этот стандарт использовался для подключения двух компьютеров напрямую друг к другу через Ethernet. Теперь, когда сетевые адаптеры уже достаточно умны и могут сами распознавать тип подключения, необходимость в кросс-коммутационных кабелях практически отпала, но я все равно учту это.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются только 2 пары: оранжевая и зеленая, то есть только 4 из 8 проводов. Таким образом, сейчас на рынке доступен более дешевый кабель UTP для провайдеров, у которого есть всего 4 провода По моему опыту, он значительно ниже по качеству и хорошо работает для линий длиной до 90 метров. Но работать с ним также приходится достаточно часто. Распиновка RJ45 по цвету здесь точно такая же. Вам просто нужно «вычесть» оставшиеся 4 ядра из нормального макета.

Итак, получаем, что мы используем пины 1,2,3 и 6. Да, иногда бывает довольно сложно попасть в шестую дорожку разъема и придется по привычке мучиться. Но опыт – дело прибыльное, и после 10-го коннектора все становится намного проще.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
