Провод и кабель ВВГ, технические характеристики, назначение, применение

Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой  области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовомкабеле для передачи и распределения электроэнергии в таких сетях.

В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

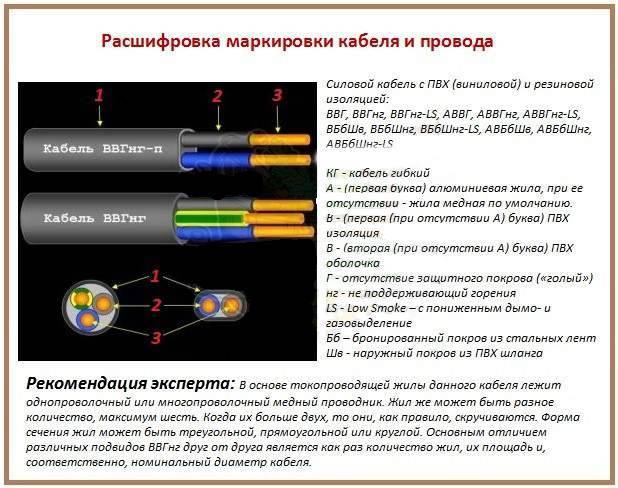

 Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой.

Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые. Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения.

Если все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

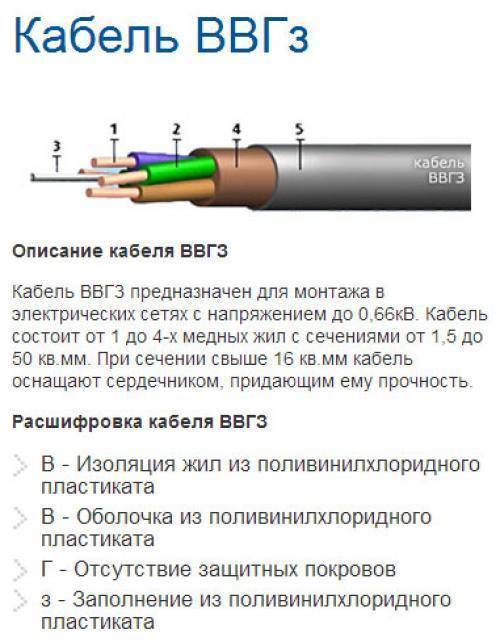

Строение кабеля ВВГ

Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт. ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов.

Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой  внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

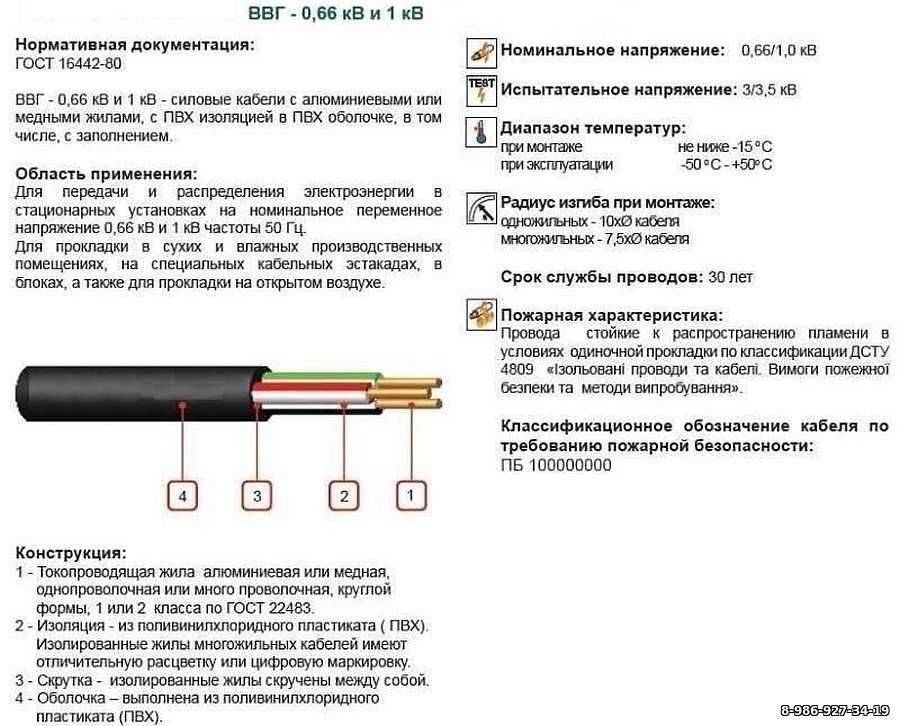

Кабель ВВГ технические характеристики

Ниже в таблице представлены основные характеристики проводов данной марки.

Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности.

Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных  помещениях различного назначения, на специальных кабельных эстакадах и т. Групповая прокладка возможна только при использовании средств огнезащиты.

Разновидности кабеля ВВГ

  • ВВГ —  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
  • ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
  • ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
  • ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
  • ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
  • ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS: е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Популярные статьи  Накладки на ступени лестницы из ковролина: особенности выбора

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия Класс пожарной опасности Преимущественная область применения
Без обозначения О1.8.2.5.4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А) П1б.8.2.5.4 Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS П1б.8.2.2.2 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

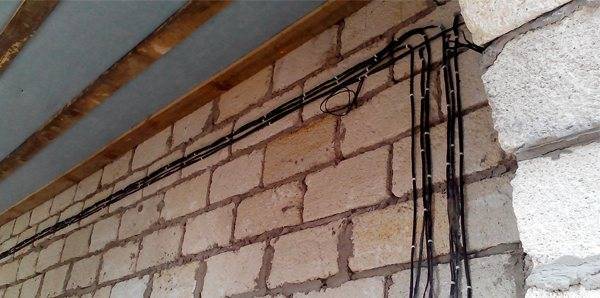

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Характеристики и расшифровка аббревиатуры кабеля ВВГ

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Характеристики и расшифровка аббревиатуры кабеля ВВГ

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

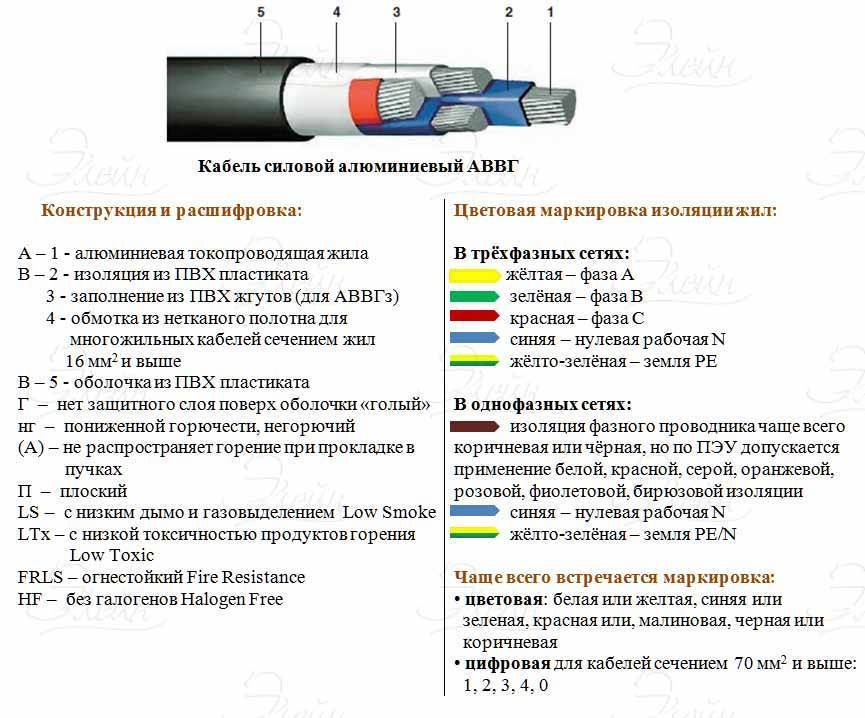

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально – 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

  • гибкость;
  • механическая прочность;
  • электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

Популярные статьи  Какой натяжной потолок лучше матовый или глянцевый?

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

  • экранирующая оплётка;
  • поясная изоляция;
  • подкладка (подушка) под броню;
  • защитный внешний слой из металлических лент (броня);
  • внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

Маркировка и расшифровка

Каждый из серийно производимых кабелей может отличаться материалом жил, изоляции, их количеством и дополнительным элементами. Это позволяет производителю вести разработки под конкретные условия эксплуатации. Для их распознавания применяют соответствующую маркировку. Ее расшифровка может многое рассказать о компонентах готового изделия, наличии специфических слоев, например, бронированного, способе прокладки (по воздуху, по земле, по каркасу и т. д), количестве и сечении жил. Остальные показатели, например, вес погонного метра кабеля, выбираются по таблицам.

Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.

  • В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую,
  • В (вторая) – оболочка изолированных жил из подобного ПВХ,
  • Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».

Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:

  • ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях,
  • П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд),
  • нг – используемые материалы и их комбинация не поддерживают горения,
  • HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.

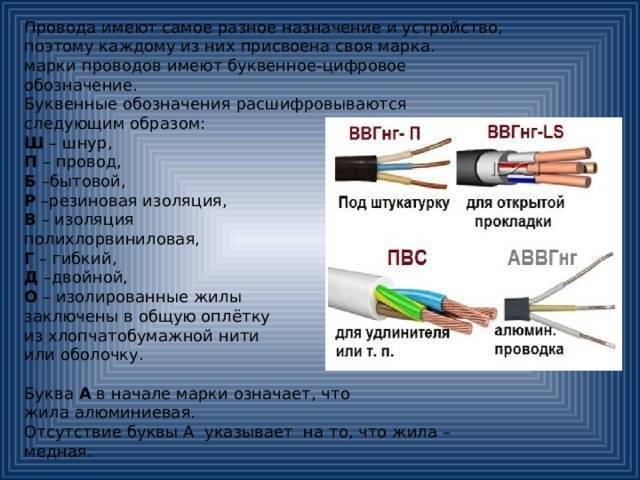

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

  • П – плоский;
  • М – монтажный;
  • Ш или П(У) – установочный;
  • МГ – монтажный кабель с наличием гибких жил;
  • К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

  • В/ВР – оболочка из поливинилхлорида;
  • Р – для изоляции жил используется резина;
  • Н/НР – огнеустойчивая резина или найрит;
  • К – капроновая оболочка;
  • Л – лакированная изоляция;
  • П – полиэтилен;
  • Ф – фальцон;
  • Э – эмаль;
  • Ш – шелк полиамидного типа;
  • О – полиамидно шелковая изоляция заключается в оплетку;
  • Э – экранированная изоляция;
  • Г – изоляционная оболочка с наличием гибких жил;
  • С – стекловолокно;
  • Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

  • А – асфальтированный кабель;
  • Б – кабель с бронирующими лентами;
  • Г – гибкий провод без защиты;
  • К – кабель бронированный с помощью проволоки круглой формы;
  • Т – провод, предназначенный для прокладывания в трубах;
  • О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Популярные статьи  Как выбрать ковролин для квартиры: на что обращать внимание при выборе и рейтинг лучших производителей

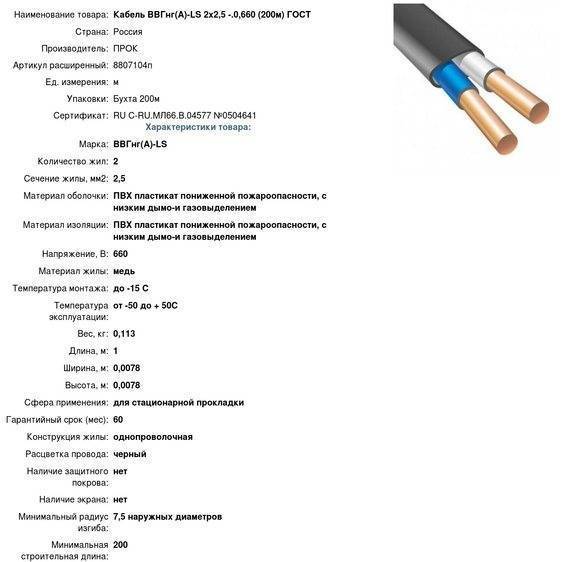

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Сравниваемый параметр ВВГ ВВГнг ВВГнг-LS
Допустимое напряжение, В 660 660 1000
Частота, Гц 50 50 50
Число токоведущих жил 1-5 1-5 1-5
Сечение жил, кв. мм 1,5-240 1,5-240 1,5-240
Срок эксплуатации 10 лет – в закрытой комнате, 5 лет – на улице под навесом 30 30
Заполнение отсутствует отсутствует пластикат
Не распространяет огонь одиночный монтаж одиночная или групповая прокладка одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях допустима допустима допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

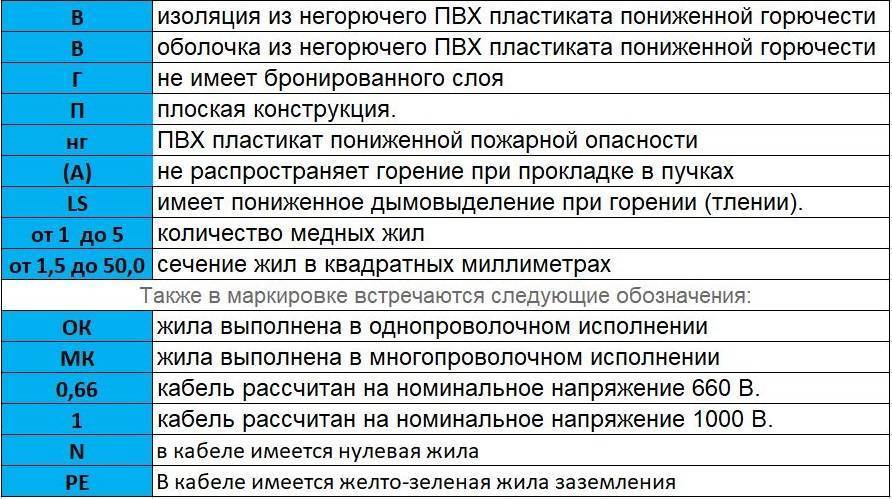

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

    Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
