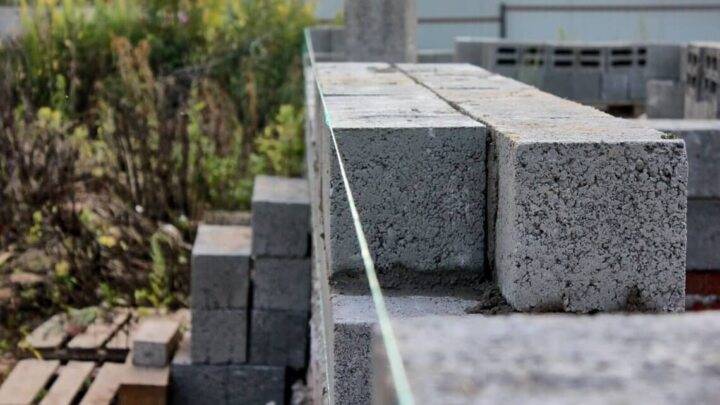

Виды кладки шлакоблока

Располагать изделия можно в разную толщину. Нюансы каждого способа размещения:

  • В 2 блока. Таким способом возводят подвал и фундамент. Кладка получается наиболее прочной, долговечной, стойкой к сырости, обладает высокой теплоудерживающей способностью.
  • В 1,5 блока. Так выкладывают нагружаемые стены из шлакоблока стандартного вида, включая наружные. Достоинства: надёжность, теплоудерживающая способность, экономия изделий в сравнении с массивной стеной.
  • В 1 блок. Такая толщина подходит для сооружения стандартных стеновых конструкций, преимущественно ненесущих.
  • В 0,5 блока. Способ подходит для неответственных частей здания. Они получаются тонкими и не могут воспринимать значительную нагрузку.

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условиях

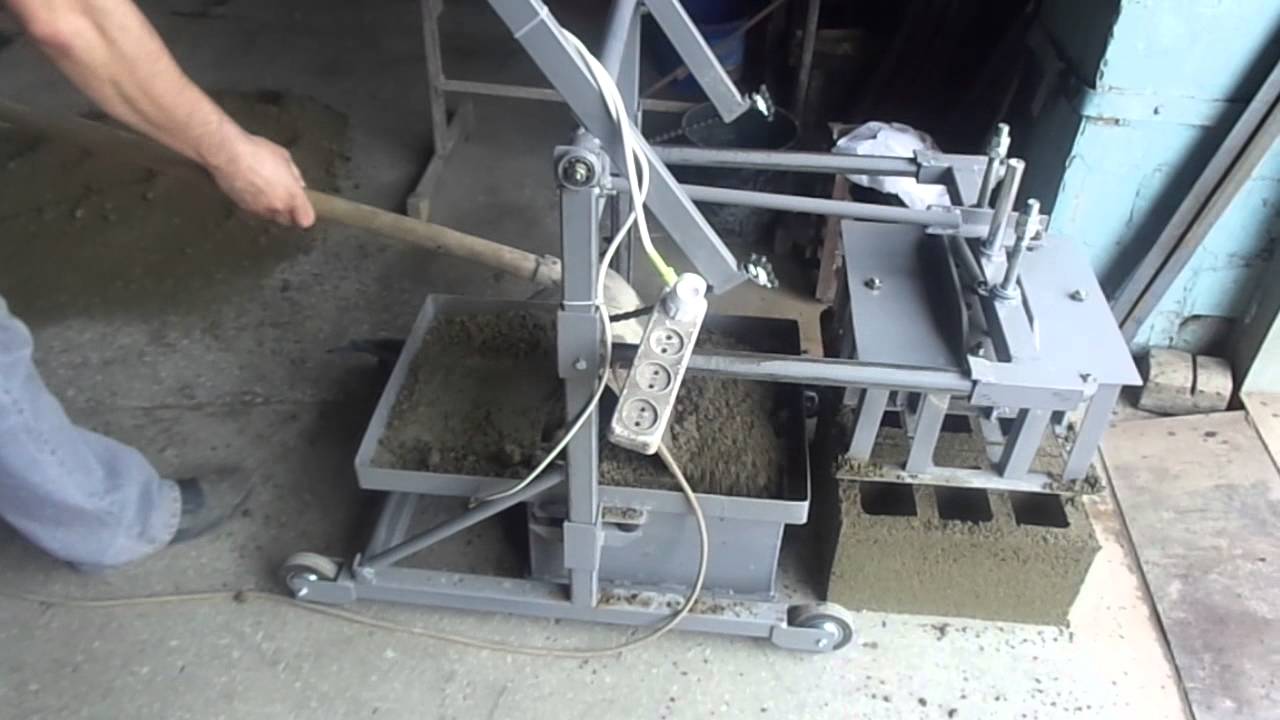

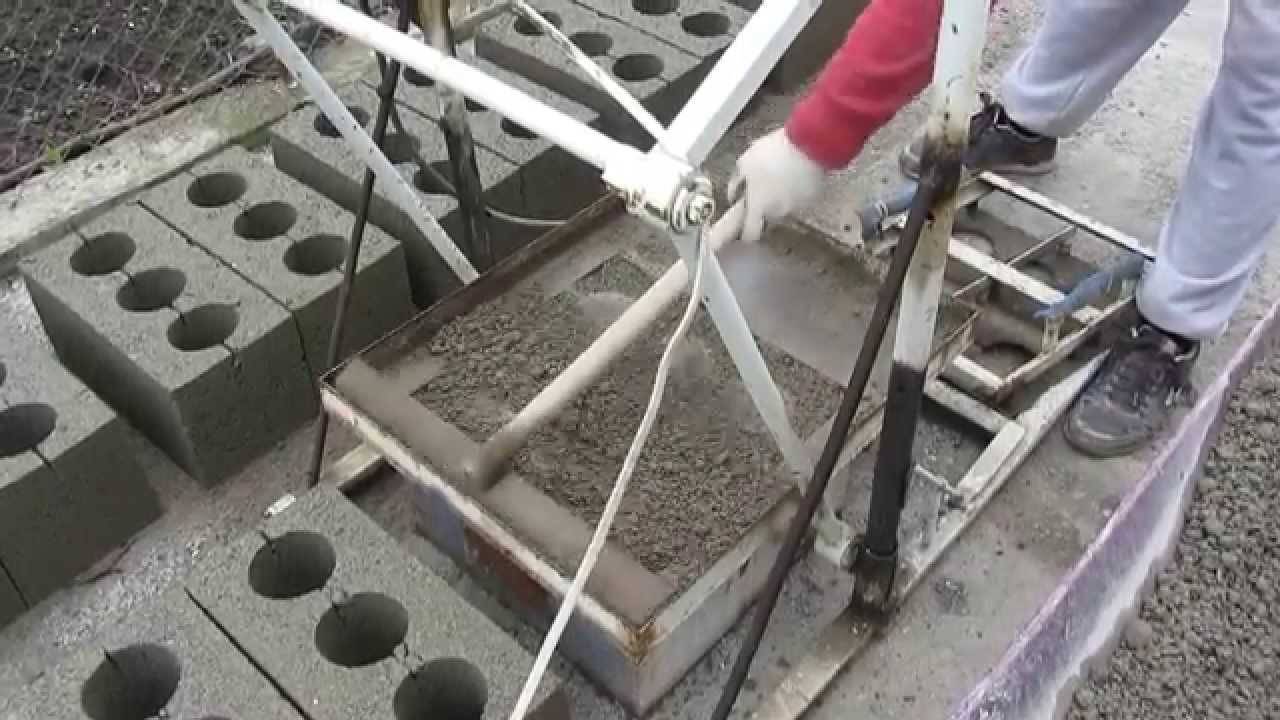

Производство шлакоблоков с использованием станка-вибратора

Шаг 1. Замешиваем наш раствор, учитывая пропорции

Особое внимание следует уделить нужному количеству воды, ведь шлакоблоки не должны растекаться, когда вы будете извлекать их из формы

Замешивание

Раствор для изготовления блоков

Шаг 2. Наполняем нашу форму раствором, с горкой.

Заполнение формы

Раствор накладываем с горкой

Шаг 3. Включаем машину на 2-4 секунды, после чего загруженный состав будет утрамбовываться. Разравниваем смесь руками, чтобы были видны железные штыри (цилиндры).

Включаем машину

Шаг 4. Если в форме недостаточно смеси, её требуется дополнить, вставить прижим и опять включить вибратор. О завершении формирования свидетельствует осадка прижима на ограничители.

Шаг 5. Нашу виброформу опять следует включить на 6-10 с.

Шаг 6. Закрываем сверху крышкой с отверстиями для цилиндров. И делаем ещё одну утрамбовку путём поднятия и опускания крышки 4-5 раз.

Шаг 7. Затем, не выключая машину, форма снимается, – достаточно отвести машину к себе.

За смену при помощи вибромашины можно произвести до 500 шлакоблоков.

Изготовленные блоки

Шаг 8. Сушим блоки 5-10 дней. Полное затвердевание полученных стройматериалов свершится по истечении месяца, при этом влажность должна быть высокой, а воздух тёплым.

Сушка блоков

Шаг 9. Через сутки блоки можно перенести в места хранения (они не будут сломлены), но размещать их совместно допускается только через неделю. А если вами всё-таки будет добавлен в раствор пластификатор, то через 6-8 часов их можно перемещать и складировать.

Разумеется, приобретать вибростанок для единичного производства не стоит, но утрамбовке при создании шлакоблоков следует уделять особое внимание (от этого процесса зависит качество изделия). В таком случаем можно использовать обычную шлифовальную вибромашину, на которую достаточно поместить нашу форму со смесью

Производство шлакоблока в домашних условиях

Шлакоблок изготавливается в специальной форме методом виброусадки залитой внутрь бетонной смеси. После застывания материала пустотелость блока составляет около 30%-40% (в зависимости от формы – круглой или квадратной) от общей площади. Образовавшиеся полости не только экономят расходный материал при производстве шлакоблока, но и служат воздушными подушками для звукоизоляции. Так же отлично подходят для армирования кладки, что придает стенам максимальную устойчивость.

Во время изготовления следует учесть, что стандартный размер одного шлакоблока составляет 39 х 19 х 18.5 сантиметров. Это стандарт, общепринятая величина, от которой отталкиваются строители во время проектирования и выполнения расчетов. Поэтому строго соблюдайте параметры во время домашнего производства строительных блоков.

Для производства шлакоблока на собственном станке вам понадобятся:

  • цемент (М400, но лучше М500);
  • вода;
  • угольный шлак;
  • гравий (диаметром около 10 миллиметров);
  • песок;
  • пластификатор (укрепляет и существенно быстрее высушивает блоки за 2-3 дня);
  • сетка-сеялка для очистки песка от примесей;
  • бетономешалка;
  • лопата;
  • поддоны, на которых вы будете сушить строительные блоки.

Внимание! При приготовлении бетонной смеси всегда следует контролировать количество воды в составе. Если превысить норму воды на 30%, то бетонное изделие будет слабее ровно в 2 раза!!!. Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды

Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться

Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды. Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться.

Финансовые расходы на производство 1м3 (71 штук) шлакоблоков при минимальной себестоимости товара:

Компонент Количество Цена за 1кг Сумма
Цемент М400 190 0,04$ 7,60$
Шлак 600 0,01$ 6,00$
Песок 450 0,03$ 1,35$
Вода 100 0,004$ 0,4$
Итого: 15,35$
Популярные статьи  Бак для воды в баню — как выбрать, виды баков, инструкция по подключению

При производстве прочного шлакоблока (для несущих стен) приготавливается полусухая смесь для тонкостенных бетонных изделий. В статье «производство тротуарной плитки» можно детально ознакомиться с процессом приготовления качественной и прочной бетонной смеси тонкостенных изделий.

Примечание. Стоит отметить, что по этой же технологии производятся и керамзитобетонные блоки. Отличается только состав и рецепт приготовления бетона.

Это интересно: Теплоизоляция «Броня» — виды и характеристики утеплителя

Основные преимущества шлакоблока

Шлакоблок отличается от других материалов рядом преимуществ, поэтому считается самым востребованным.

  1. Из шлакоблока можно возвести постройку до трех этажей, для этого не обязательно иметь особые знания, и опыт. Всю работу можно выполнить самостоятельно, без найма рабочих.
  2. Один шлакоблок способен заменить 4 кирпича, и его стоимость ниже по сравнению с другими материалами, это позволяет сэкономить на расходах.
  3. Стены из такого материала являются тепло- и звуконепроницаемыми.
  4. Шлакоблок можно изготовить самостоятельно, в точности соблюдая все пропорции, и технологию производства.

Производство шлакоблока своими руками

Когда-то такой вид строительного материала изготавливался только при помощи специального оборудования, и камеры для пропаривания, самостоятельное производство считалось невозможным. Теперь можно самостоятельно изготавливать шлакоблоки, используя вибростанок, и необходимые компоненты. Также для выполнения работ понадобиться наличие ровной площади, и возможность подключения к электрической сети. Чтобы самостоятельно изготовить шлакоблоки, понадобится вода, наполнитель, цемент, и пластификатор. Цемента используют в зависимости от марки, наполнителем могут служить различные материалы, шлак, песок, опилки, керамзит или другие компоненты. Основным компонентом при изготовлении является цемент, к нему добавляют остальное сырье, и воду.

Обычно при производстве используется портландцемент 400 марки, при использовании другого вида цемента, отличаются пропорции. Если используют марку ниже, то увеличивают количество добавляемого материала на 15%, тогда можно добиться высокого качества раствора. В качестве наполнителя также можно использовать различные строительные отходы, и другие материалы. Выбор всех компонентов зависит от необходимой себестоимости, и качества шлакоблока. Добавление пластификатора не является обязательным, но необходимо помнить, что он улучшает качества материала.

Такая добавка помогает увеличить показатель морозоустойчивости, и влагоустойчивости, повышает прочность материала, ускоряет процесс застывания. Благодаря быстрому застыванию, быстро освобождается площадь, и можно приступать к изготовлению следующей партии, что помогает повысить производительность. Для изготовления одного элемента добавляют всего 5 грамм пластификатора.

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

  1. Первый из них представлен цельным блоком;
  2. Второй имеет пустоты, которые не превышают 30% всего объема;
  3. Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условияхЧертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

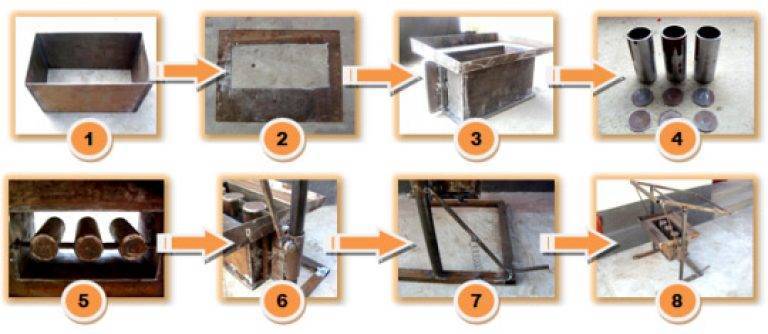

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

  • Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
  • Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
  • Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
  • Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
  • Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условияхПростейшая форма на две единицы без внутренних вставок

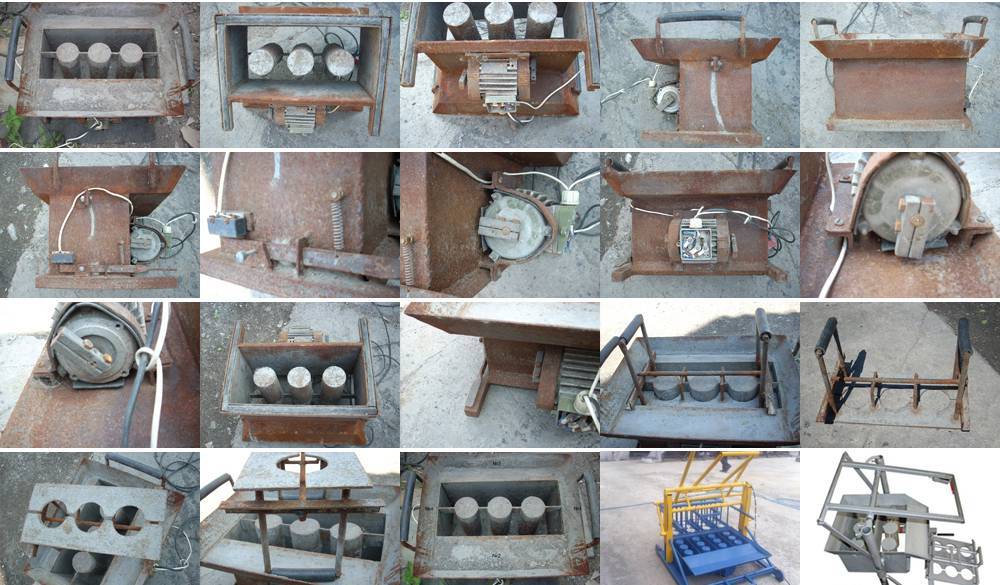

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

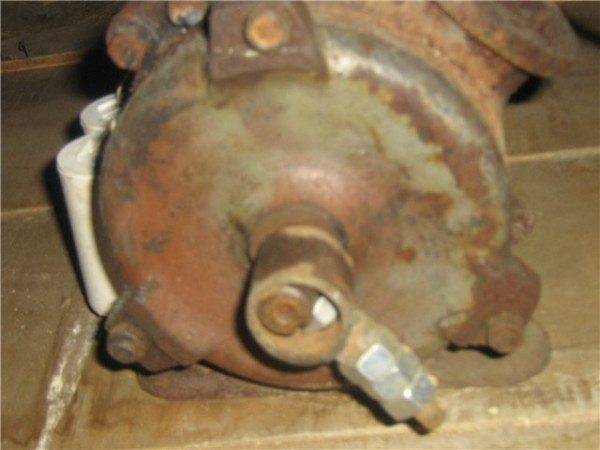

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

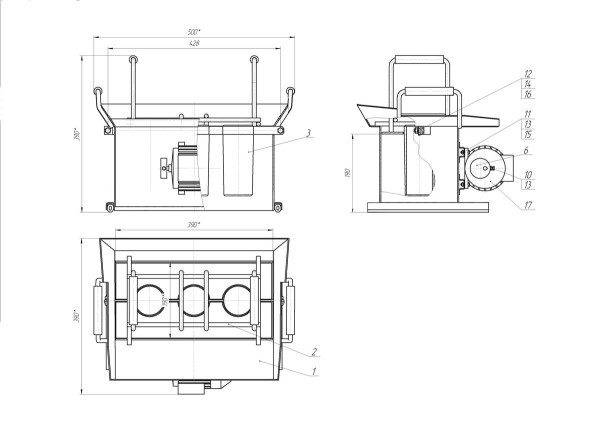

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условияхСтанок заводского производства с вибрационным механизмом индукционного типа

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условияхУстановка эксцентрика на двигатель

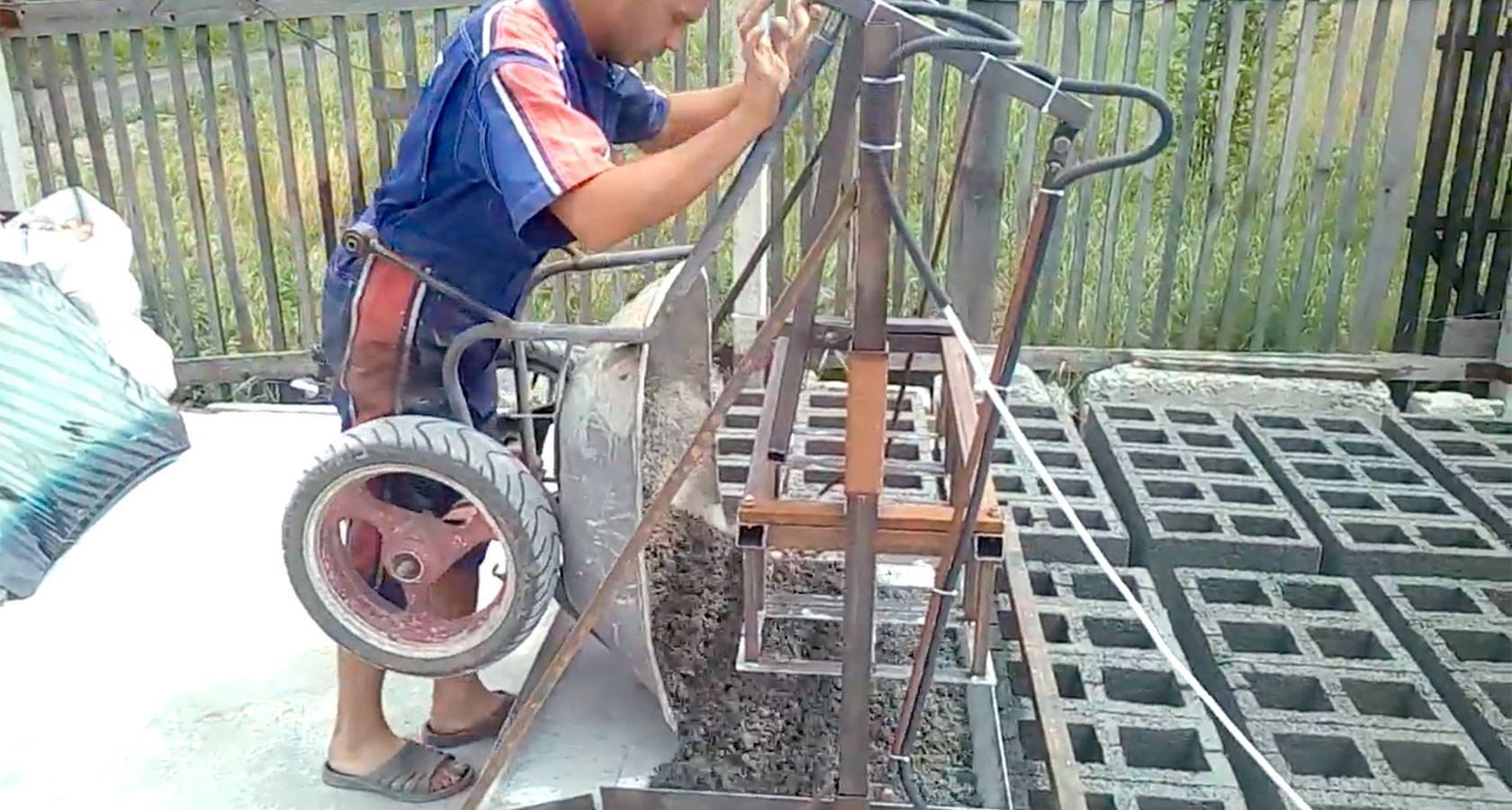

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

Популярные статьи  Как сделать двухъярусную кровать своими руками из дерева: чертежи и пошаговая инструкция

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условияхСтанок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки

Готовим оборудование и приступаем к производству

Изготавливать шлакоблоки лучше в крытом и хорошо проветриваемом помещении с твердым и ровным полом. Производственную площадку нужно освободить от мусора, заготовить несколько десятков пластин ОСП размером 30х50 см, они будут подложены под каждый сформованный шлакоблок.

Изготовление шлакоблоков своими руками: инструкция по работам в домашних условиях

Итак, форма устанавливается на подложке и заполняется бетоном до краев, затем нужно включить вибратор на 20–30 сек. После усадки следует добавить бетон, снова включить вибратор и прижать крышку формы, пока она не упрется во внутренние стенки, ограничивающие высоту блока. Далее, при включенном вибраторе, форма снимается с изделия и весь станок смещается на 35–40 мм, где снова подкладывается ОСП и формируется новый блок.

Блоки должны стоять неподвижно около суток в месте, исключающем их случайную деформацию. Затем их можно переместить на предварительную сушку. После недельной выдержки блоки можно складировать в несколько рядов. Время полного застывания шлакобетона — четыре недели. Идеальные условия — отсутствие прямых солнечных лучей и температура 20–25 °С.

Редрик Шухарт, рмнт.ру

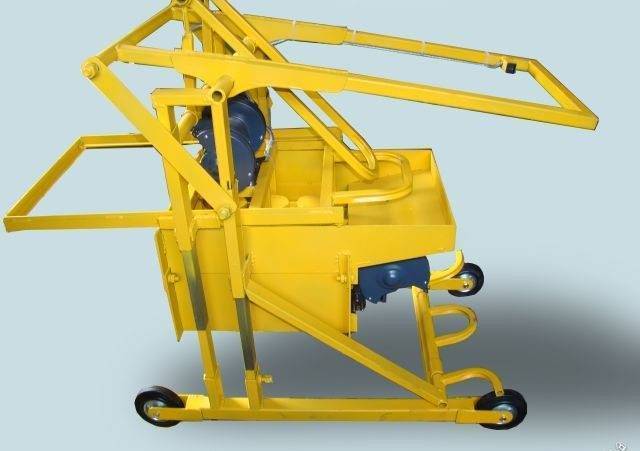

Цена на станки

На строительном рынке и в объявлениях по интернету можно найти много вариантов профессионального оборудования для выпуска шлакоблоков.

В стандартный комплект входит вибростанок с формами на 4 блока, бетономешалка (на 300 л) и тачки (2 шт.) для подачи и транспортировки смеси. Такая установка будет стоить в среднем по России около 170 000 руб. Есть варианты и за 900 000 руб., есть и за 70 000 руб. и даже за 35 000 руб.

В общем, всё зависит от производительности оборудования, даты его выпуска, мобильности, функциональности и комплектации. К цене стоить прибавить ещё и доставку по России к месту назначения.

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 630 ( 7.03 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4096 ( 45.69 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 3872 ( 43.19 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 367 ( 4.09 % )

Наполнителем при производстве могут служить:

  • угольный шлак;
  • мелкофракционный гравий;
  • отсев щебня;
  • песок;
  • отходы кирпича;
  • стеклянный бой;
  • зола;
  • перлит;
  • гипс;
  • опилки;
  • древесная щепа.

При замешивании раствора пропорции будут зависеть от состава наполнителя. Главное условие – чтобы готовый раствор не растекался. Цемент при производстве шлакобетона используется марки не ниже М400, для улучшения эксплуатационных свойств готового изделия, в раствор могут добавляться пластификаторы.

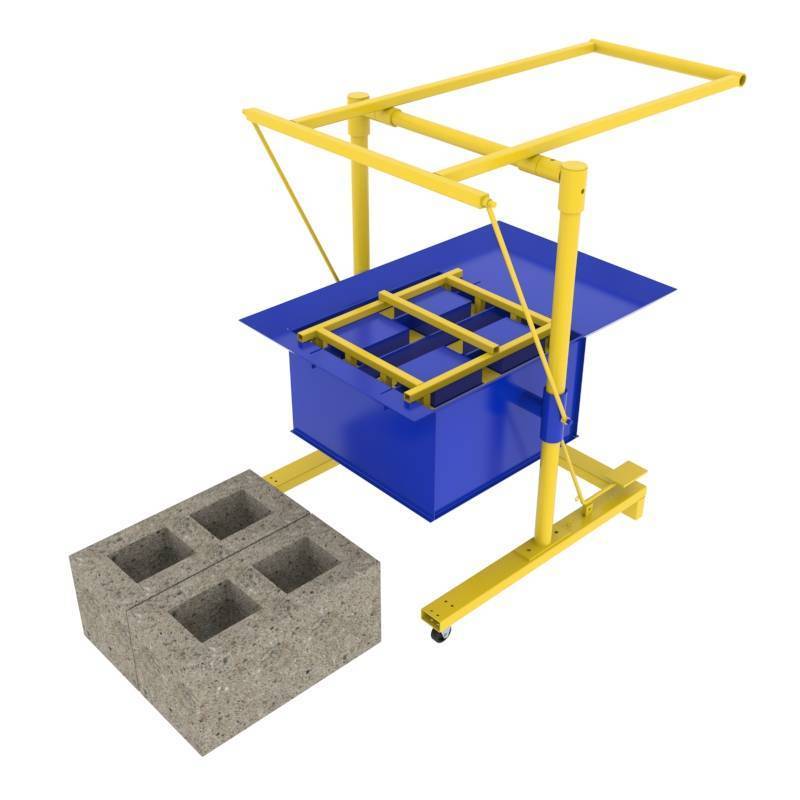

Портативный станок для изготовления шлакоблоков своими руками

Ориентиром при самостоятельном производстве раствора для шлакоблоков может служить заводская рецептура: на семь частей доменного шлака – две части крупнозернистого песка, полторы части цемента и до трех частей воды. Способ проверки соответствия консистенции раствора требованиям простой: бросаем горсть на землю, она должна рассыпаться. Если собрать раствор и сжать его в кулаке, он обратно должен принять форму шара.

Особенности продукции

1. Возможность изготовления шлакоблоков своими силами в домашних условиях.

2. Разнообразность методики. Кроме автоклавной обработки, материал можно высушить или при температуре окружающего воздуха, или обработкой паром.

3. Минимальные теплопотери здания.

4. Низкая стоимость и короткие сроки строительства. Учитывая размеры блоков, стены возводятся быстро

А если принять во внимание, что расход раствора небольшой, то и времени на его приготовление тратится меньше

5. Изменяя пропорции для шлакоблока, можно придавать изделию те или иные качества, необходимые в месте применения.

6. Получение продукции любого размера и формы, что значительно повышает удобство использования и во многих случаях значительно облегчает монтаж.

Но стоит отметить и имеющиеся недостатки:

  • с точки зрения экологии – много вопросов. Особенно к продукции, в составе которой – доменный шлак;
  • невысокие показатели, характеризующие морозоустойчивость;
  • с точки зрения влагопоглощения материал нуждается в усиленной защите;
  • хрупкость. Для монтажа фундамента шлакоблок явно не подходит. При возведении стен также следует учитывать высотность и предполагаемую нагрузку.

Применение

  • Как правило, для сооружения малоэтажных построек различного назначения. Существует мнение, что шлакоблоки можно использовать и для устройства фундаментов, если в их составе цемент «высоких» марок. Однако специалисты-практики не советуют этого делать и для основания дома выбрать другой материал.
  • В качестве дополнительного утеплителя в каркасных конструкциях.

Инструкция как сделать шлакоблок самостоятельно

1. Изготовление самодельного станка для шлакоблока. Самый простой вариант – из гладких досок. Из них сбивается длинный короб, в котором устанавливаются съемные перегородки. Они могут быть из любого жесткого материала: дерево, фанера, металл, пластик. Для их фиксации в досках на соответствующих расстояниях выпиливаются пазы. Размеры ячеек зависят от требуемых габаритов изделий.

Чертежи формы для блоков шлакобетона

Для того чтобы исключить деформацию короба от влаги в процессе производства, все внутренние поверхности окрашиваются.

Готовая форма должна быть размещена на прочной ровной основе.

Популярные статьи  Обрешетка крыши под металлочерепицу своими руками: выбор материала и пошаговая инструкция

2. Подготовка шлака. Необходимо смешать его фракции разных размеров. Каждые из них придают определенные свойства конечному продукту. Крупные снижают теплопотери, но одновременно уменьшают прочность. Мелкие – наоборот. Смешение позволяет получить «золотую середину». Соотношение: на 3 части мелких – 7 частей крупных. Для этого сырье несколько раз просеивают через сита с разными ячейками.

3. Приготовление раствора. Пропорция – 1 к 10 (цемент – шлак). Главное – тщательно перемешать. Нужно заранее предусмотреть, в какой по объему емкости его готовить.

4. Заливка раствора. Если блок должен быть полнотелым, то ячейки формы заполняются, немного не доходя до верхнего уровня. Приготовление пустотелых изделий предполагает делать жесткие «вставки», которые после выемки оставят в блоке полости. Можно использовать бутылки, в том числе и пластиковые. Но в них надо обязательно заливать воду и закупоривать. Часа через 3 – 4 бутыли удаляются, причем их нужно выкручивать, чтобы не «беспокоить» всю массу.

Можно наладить и промышленное производство на дому. Форма должна иметь ручки для переноски, так как ее после заполнения раствором ставят на вибростол. Его можно сделать самостоятельно, а можно и купить. Но он обойдется от 20 000 рублей и более, в зависимости от комплектации. Имеется в продаже и вибросито – от 26 000 рублей.

Практические советы

  • Наибольшей прочностью обладают блоки, приготовленные на основе цемента. На втором месте – из извести.
  • Чтобы повысить прочность продукции, необходимо часть мелких гранул шлака заменить песком.
  • Смешение цемента с известью (или глиной) в соотношении 3:1 позволит сэкономить без ущерба качеству.
  • Перед заливкой раствора внутренности формы протираются, чтобы исключить прилипание блоков к днищу и стенкам. Это делается соляркой, отработанным маслом и тому подобными средствами. После выемки изделий форма также очищается и просушивается, и только потом процесс изготовления возобновляется.
  • Чем гуще раствор, тем быстрее он застывает. В этом случае пропорция для него – 1:8.

Что нужно для производства блоков, изготовление формы

Для того чтобы изготовить шлакоблок своими руками, необходимо закупить в большом количестве все составляющие смеси, в которую обязательно входит цемент и наполнители, а также кладутся различные добавки, улучшающие качество строительного материала.

Для производства понадобится бетоносмеситель, вибросито и вибростанок

Особое внимание следует уделить формам для изготовления блоков

Форм потребуется столько, сколько блоков вы собираетесь делать в день.

Изготовлены формы могут быть как из дерева, так и из металла. Для пустотообразователей берутся трубы нужного диаметра. Также можно сделать прямоугольные пустотообразователи, но нужно учитывать, что пустотность блока не должна превышать 40%.

Совет прораба: обычные размеры блоков – 390х190х188 мм, но если вы изготавливаете блоки своими руками, то можете сделать формы произвольных размеров.

Чертеж формы для изготовления щлакоблока

Фото: вибростанок

Сделать станки для производства шлакоблока также можно своими руками. Помогут в этом подробные чертежи.

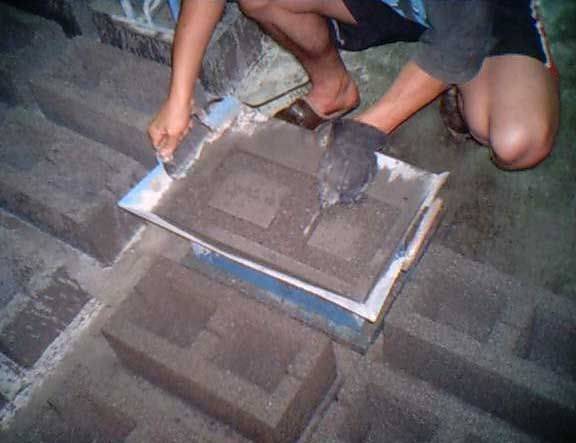

Если у вас много времени, то можно делать блоки без применения станка только при помощи форм. Для этого в нее нужно залить раствор на треть, после чего простучать молотком ее стенки по всему периметру для того, чтобы смесь уселась. Затем нужно снова залить смесь и повторить действие.

В качестве пустотообразователей можно использовать пластиковые бутылки, заполненные водой. Их нужно вставлять на одинаковом расстоянии друг от друга. Для подсыхания в этом случае потребуется 2-4 суток, после чего блок можно вынимать и готовить новый.

При использовании качественного цемента и четкого следования технологии производства, блоки, сделанные своими руками, получаются не менее качественными, чем при производстве на предприятии.

Вид наполнительного материала

Состав шлакоблочной смеси различается по разновидности наполнительного материала, и условно обозначается различными аббревиатурами.

  1. Смесь, в основе вяжущего элемента которой лежит цемент. (СКЦ)
  2. Раствор, где вяжущим веществом является известь. (СКИ)
  3. Добавление шлака различного производства. (СКШ)
  4. Использование алебастра или гипса. (СКГ)

Блоки разделяются по размеру, и маркируются различным образом, то есть цифра 1 означает продольный вид, 2 – половинчатый шлакоблок, 3 – перегородочный стеновой тип материала. При использовании скрепляющего компонента, лучше не экономить потому, что блоки, изготовленные на низких марках цемента, не способны выдерживать значительных нагрузок, и являются слабыми к воздействию атмосферных осадков. Из-за воздействия таких факторов края блока будут отслаиваться. Смеси могут изготавливаться несколькими способами.

Какие смеси применяют для укладки?

Раствор необходим для надежного крепления строительных элементов между собой. Он бывает двух видов:

  1. Сухая покупная смесь. Она готова к использованию. Единственное, что нужно сделать – добавить в нее то количество воды, которое указано в инструкции. Преимуществом такого состава является то, что им легко и удобно пользоваться. В него уже добавлены пластификаторы, придающие ему прочность. Однако обойдется он дороже, чем самодельные составы. Учитывая масштабы строительства, сумма может быть внушительной.
  2. Самодельный раствор. Он базируется на нескольких компонентах, себестоимость которых невысока, поэтому использование такого состава позволяет существенно сэкономить бюджет. Главным минусом является необходимость строгого соблюдения пропорций. Их нарушение негативным образом отразится на свойствах смеси.
