Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

  • приборы для измерения (рулетка-сантиметр, уровень и т.п.);
  • отвертка, струбцины, пассатижи и молоток;
  • заклепки в наборе или сварочный аппарат;
  • ножницы по металлу, болгарка, дрель и сверла.

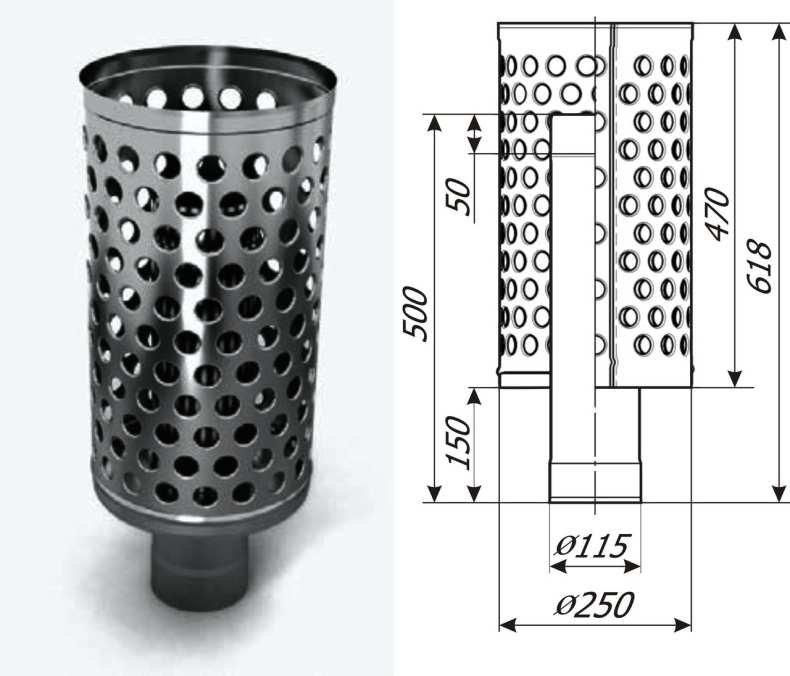

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

  1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

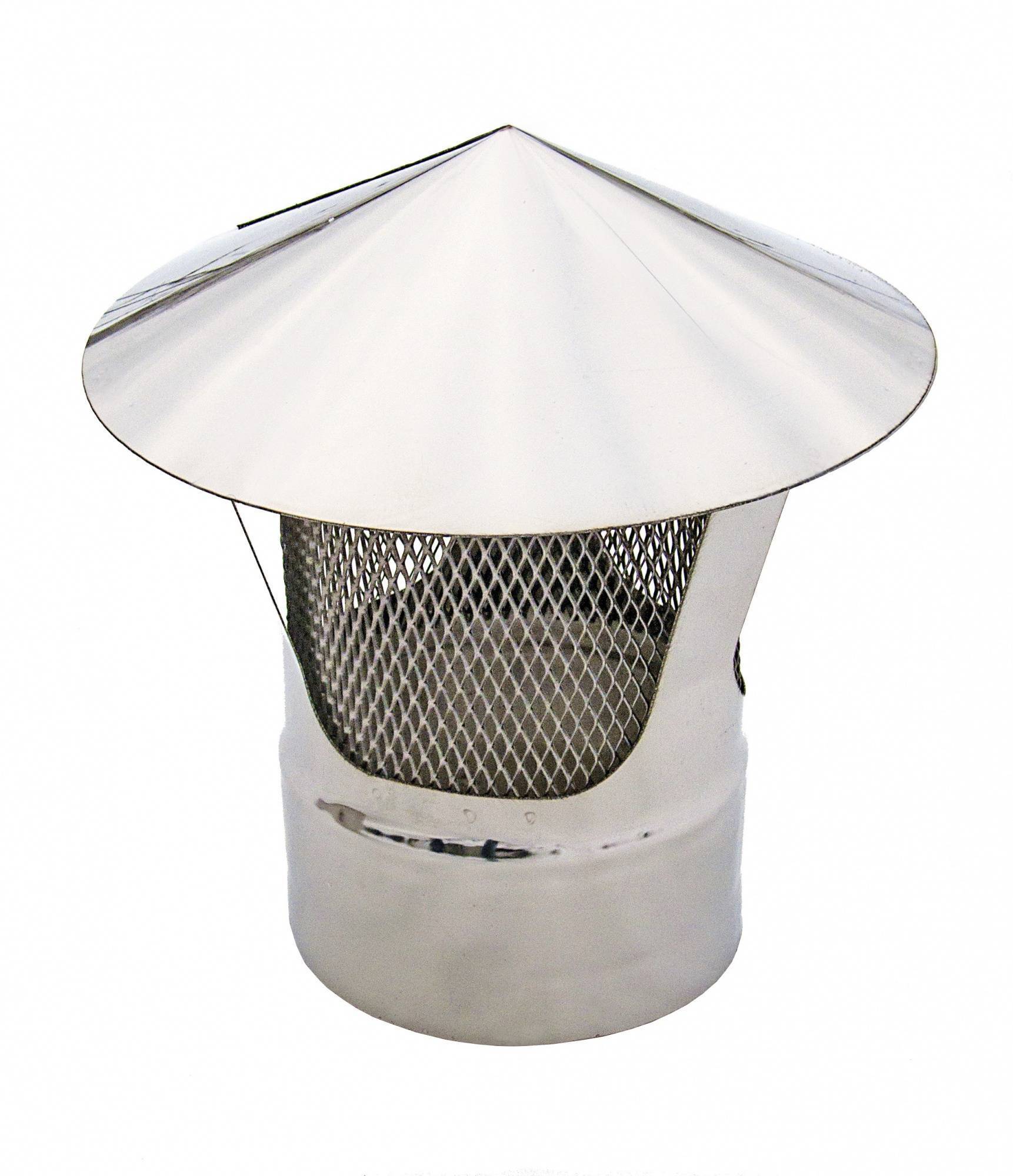

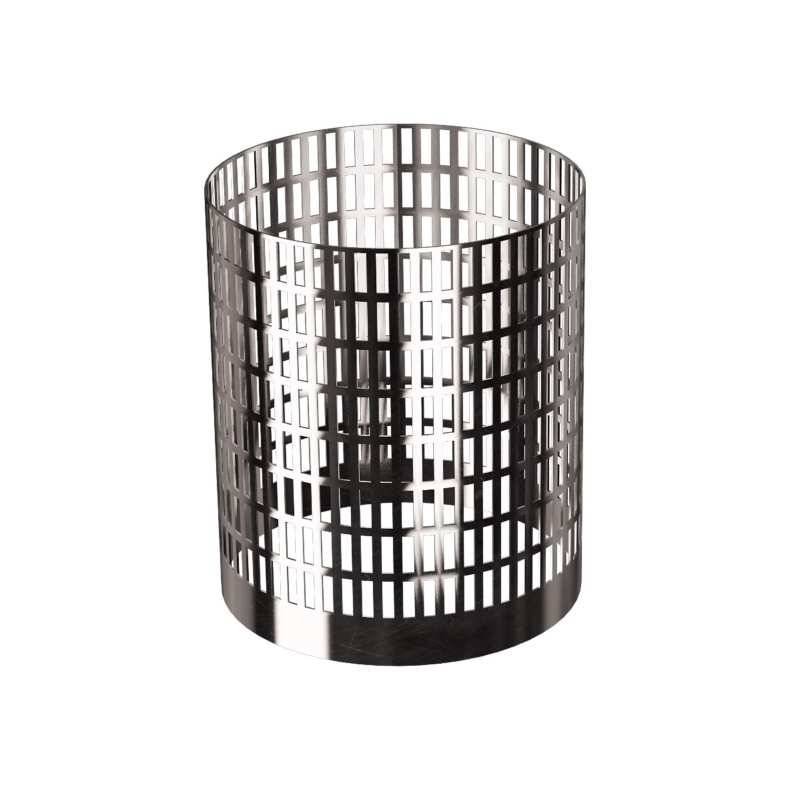

  1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.

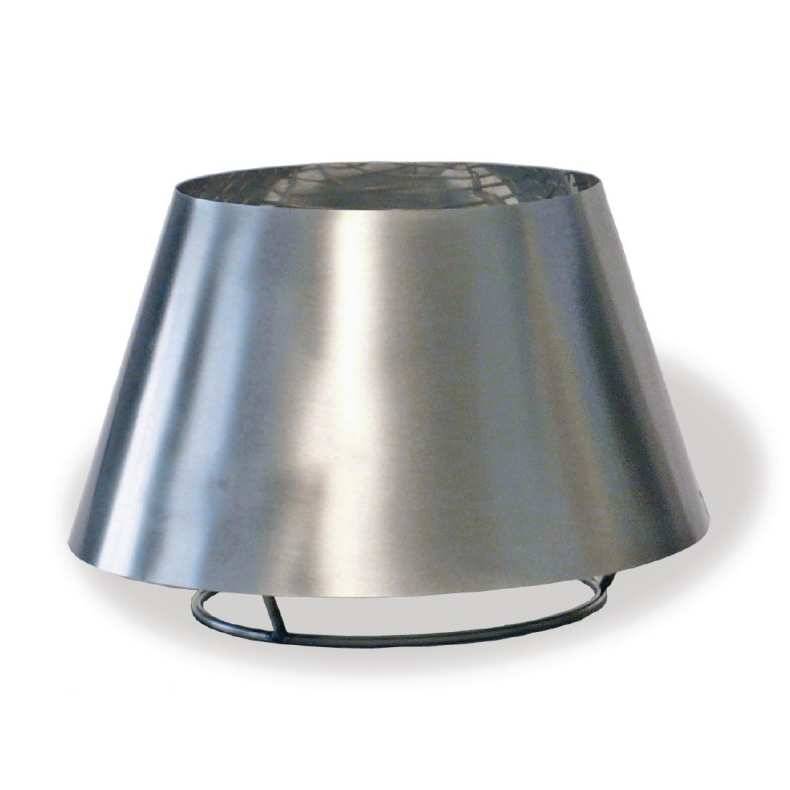

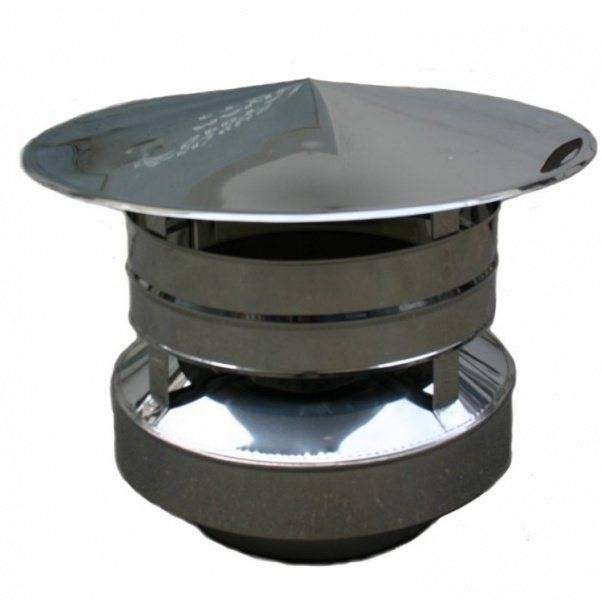

  2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
  3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

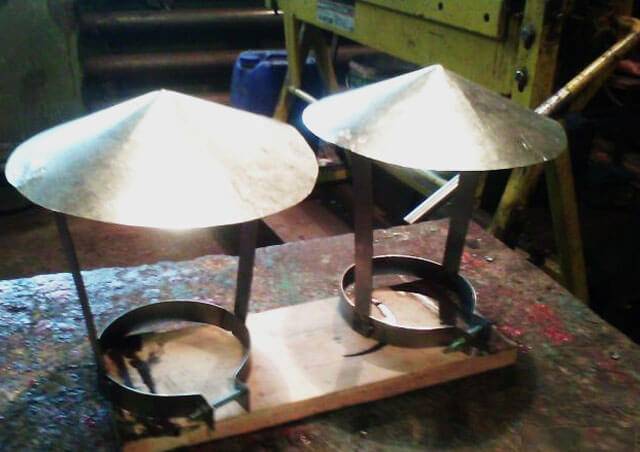

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Этапы изготовления искрогасителя

Для изготовления искрогасителя на кирпичную трубу необходимы следующие инструменты и материалы:

лист нержавеющей стали, толщина которой должна находиться в пределах от 0,5 до 1 см;
металлическая сетка, обладающая большой жесткостью;
стальные заклепки, необходимые для соединения некоторых элементов конструкции;
ножницы по металлу;
болгарка;
сварочный аппарат.

Стоит помнить, что если из трубы периодически летят искры, то не стоит устанавливать на нее простой козырек. Такие устройства не способны остановить вылетающие искры. Чтобы сэкономить, можно не покупать готовые изделия, а сделать их самостоятельно, ведь для этого не требуется опыт выполнения подобных работ.

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Наиболее простая конструкция изготавливается следующим образом:

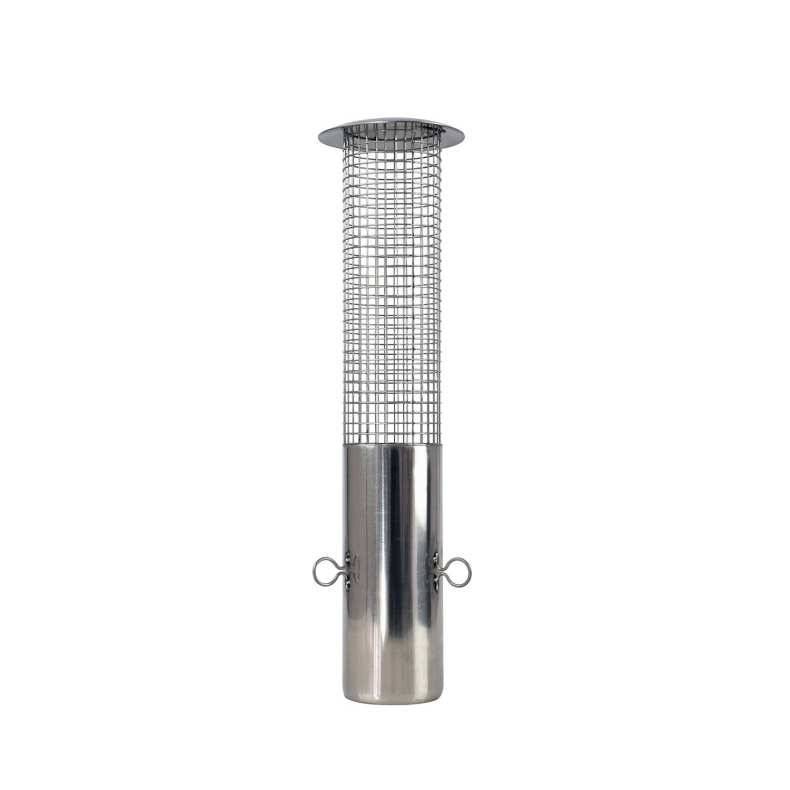

Сначала необходимо приобрести металлическую сетку. При этом важно выбирать жесткий материал, так как он не деформируется при воздействии высокой температуры.
После этого необходимо подготовить отрезок металлической трубы.
Затем из сетки вырезается прямоугольник, длина которого равна диаметру трубы.
После этого необходимо обернуть трубу сеткой и закрепить ее при помощи сварки. На данном этапе важно надежно закрепить сетку, чтобы она выдерживала сильный ветер.
На следующем этапе происходит закрепление конуса над сеткой. Закрепление происходит на металлические кронштейны таким образом, чтобы между сеткой и конусом было небольшое расстояние.
На заключительном этапе готовый искрогаситель закрепляется на трубе при помощи металлических кронштейнов.

Защита стены от перегрева

В процессе работы банной печи, температура ее поверхности может достигать отметки в 400 градусов и выше.

Если отделка стен выполнена из дерева, то постоянный его перегрев может привести к обугливанию и возгоранию.

Дабы это предотвратить, используют специальные огнезащитные составы, а для большей надежности – устанавливают защитный экран для печи в бане. Наиболее популярные материалы для его изготовления:

  1. Металл. Изоляция стен в бане от печки производится чаще всего посредством металлического экрана. Бывают они в основном фронтальными или боковыми. Металлические экраны существенно снижают температуру воздействия на стены;
  2. Кирпич. Кирпичные защитные экраны позволяют как уменьшить излучение от печки в бане, так и защитить стены от длительного воздействия высоких температур. Кирпич для банных печей использовался издавна, поскольку он долго нагревается, затем отдает мягкое тепло помещению, долго остывая;
  3. Листы нержавейки. При помощи данного материала выполняется как обшивка печи, так и близлежащих элементов. Если лист нержавейки тщательно отполировать, то его зеркальная поверхность будет отражать вредное инфракрасное излучение.

Какая труба лучше для банной печи

Если строить полноценную парилку, то для бани лучше всего использовать керамические или кирпичные дымоходы.

Дымоход для банной печи из нержавейки

Металлический канал выгоден тем, что, независимо от типа бани, конструкция не ржавеет от конденсата и влаги. Красивая никелированная поверхность органично дополняет интерьер комнаты, отделанной древесиной. Цена на сэндвич составляет около 10 долл. за метр. Сам дымоход получается наборным из отдельных секций, соединяемых хомутами, ими же труба крепится к стене.

Важно! Из готовых деталей можно собрать трубу самой сложной формы, изогнуть и наклонить практически произвольным образом. Это значит, что печь в бане можно поставить в любом месте, где не мешают силовые элементы крыши

Дымоход из нержавейки лучше подойдет для маленькой бани

Дымоход из нержавейки лучше подойдет для маленькой бани

Кроме того, металл быстрее прогревается, а значит, появится тяга в печи, соответственно, время на прогрев парилки сократится вдвое.

На этом преимущества использования стальной трубы для печки заканчиваются, дальше одни разочарования:

  • Раскаленный металл во влажной атмосфере бани подвержен газовой коррозии. Это значит, что через год-два, в зависимости от интенсивности пользования парилкой, в дымоходе появятся свищи, и часть секций нужно будет менять;
  • Нержавейка в нагретом состоянии издает специфический «металлический» запах, убрать который из парилки очень сложно;
  • На рынке металлических дымоходов присутствует огромное количество подделок.

Чаще всего продавцы хвастают тем, что корпус сэндвича не гниет даже в морской воде, и внутренняя жаровая труба изготовлена из нержавеющей стали с высоким содержанием никеля. На самом деле наружную часть делают оцинкованной, а внутреннюю из пищевой нержавейки. В результате в воздухе парилки и всей бани появляются пары цинка, которыми легко можно отравиться. Для внутренней трубы должен использоваться жаростойкий металл с высоким содержанием кремния и марганца.

Кирпичный дымоход в бане

Построить трубу из кирпича сложно. Мало того, дымоход нужно будет делать вместе с печью, а до начала работ потребуется сделать фундамент. Иначе малейшее отклонение от вертикали может стать причиной возникновения трещин в кладке.

Популярные статьи  Предохранительный клапан в системе отопления: для чего он нужен, принцип работы

Без фундамента не обойтись

Труба строится долго, полноценный дымоход на хорошем кирпиче и кладочном растворе можно сложить не быстрее, чем за неделю. При этом еще столько же придется ждать, пока раствор схватится, а конструкция даст планируемую усадку. Стандартное сечение трубы 10х12 см и 15х15 см, на практике предпочтение отдают большему размеру из-за возможного зарастания поверхности сажей.

Кирпич считается наиболее безопасным вариантом для обустройства прохода через перекрытия. Иногда из кирпича даже делают кожух на металлическую трубу, это гарантирует защиту деревянного потолка и отсутствие прожогов древесины, что нередко случается с металлическими конструкциями.

Проход из кирпича для трубы из нержавейки

Керамический дымоход для бани

Самый прогрессивный и удобный вариант изготовления дымоходной трубы. Можно сказать, что это лучшее, что можно сделать своими руками, не имея квалификации печника. Номенклатура диаметров керамики достаточно велика, от 14 см до 30 см, понятно, что для обычной домашней парилки диаметр трубы для печи в баню берется минимальным.

Секции высотой по 500 мм

Дымоход собирается из секций, отлитых из специальной жаростойкой глины и обожженной в печи при 1100оС. Керамический дымоход не боится влаги, как кирпич, не гниет и не прогорает, как металл, и при этом обладает сравнительно небольшим весом.

Из существенных недостатков можно отметить:

  • Высокую цену на секции и комплектующие детали;
  • Потребность в определенной квалификации и знаниях для правильной сборки.

Керамическая труба обладает небольшим коэффициентом теплового расширения, поэтому не бывает проблем с усадкой и обрывом фартука, закрывающего корпус трубы на крыше. Сама технология керамического дымохода предполагает установку канала внутрь кирпичной обоймы. Чтобы уменьшить потери и перегрев, керамический канал обязательно уплотняют базальтовым полотном.

Керамика почти не отличается от металла

Интересным решением считается установка дымохода из двух керамических каналов. Обычно такую схему применяют для большой бани с огромной кирпичной печкой. Возможность перекрывать один из каналов обеспечивает быстрый розжиг топки даже в сильный холод.

Схема сборки дымохода для бани

Как решить проблему обратной тяги?

Если в бане происходит задымление, а сгорание топлива ослабилось – это явные признаки ухудшения тяги.

Если ваша дымоходная конструкция была установлена ремонтниками «под ключ», перед первой топкой важно проверить тягу. Сделать это можно следующим образом:

  • К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
  • Перед печью можно зажечь спичку и сразу же погасить ее. Если дым направился в дымоходный канал, значит с тягой все в порядке.

Основной причиной плохой тяги в большинстве случаев выступает так называемая холодная пробка – участок холодного воздуха в трубе. Решить этот вопрос довольно просто при помощи обычной горящей газеты. Помимо этого, справиться с этой проблемой позволит утепление дымоходной трубы в чердачном пространстве.

К другим частым причинам ухудшения тяги можно отнести:

  1. Труба имеет недостаточную высоту. Дело в том, что у короткого дымохода разница в давлении на входе и выходе ничтожна. Лучше всего размещать дымоходную трубу вблизи конька, в этом случае часть трубы, находящаяся снаружи, будет минимальна (напомним, труба дымохода должна быть выше конька минимум на 50 см;
  2. Сечение дымохода имеет недостаточную величину;
  3. Засор является наиболее частой и простой причиной. Распознать его можно по резкому и сильному ухудшению тяги, а решается данная проблема посредством прочистки специальным ершиком;
  4. Очень часто направление ветра влияет на тягу в дымоходной трубе. Дабы этого избежать, поверх дымохода следует установить защитный грибок.

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

  • Туалетным листом бумаги – как именно он отклоняется.
  • Направлением дыма от сигареты.
  • Появлением дыма в помещении – это уже обратная тяга.
  • Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
  • Желто-золотистым цветом пламени – хорошая тяга.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

  1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
  2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
  3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

  1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.

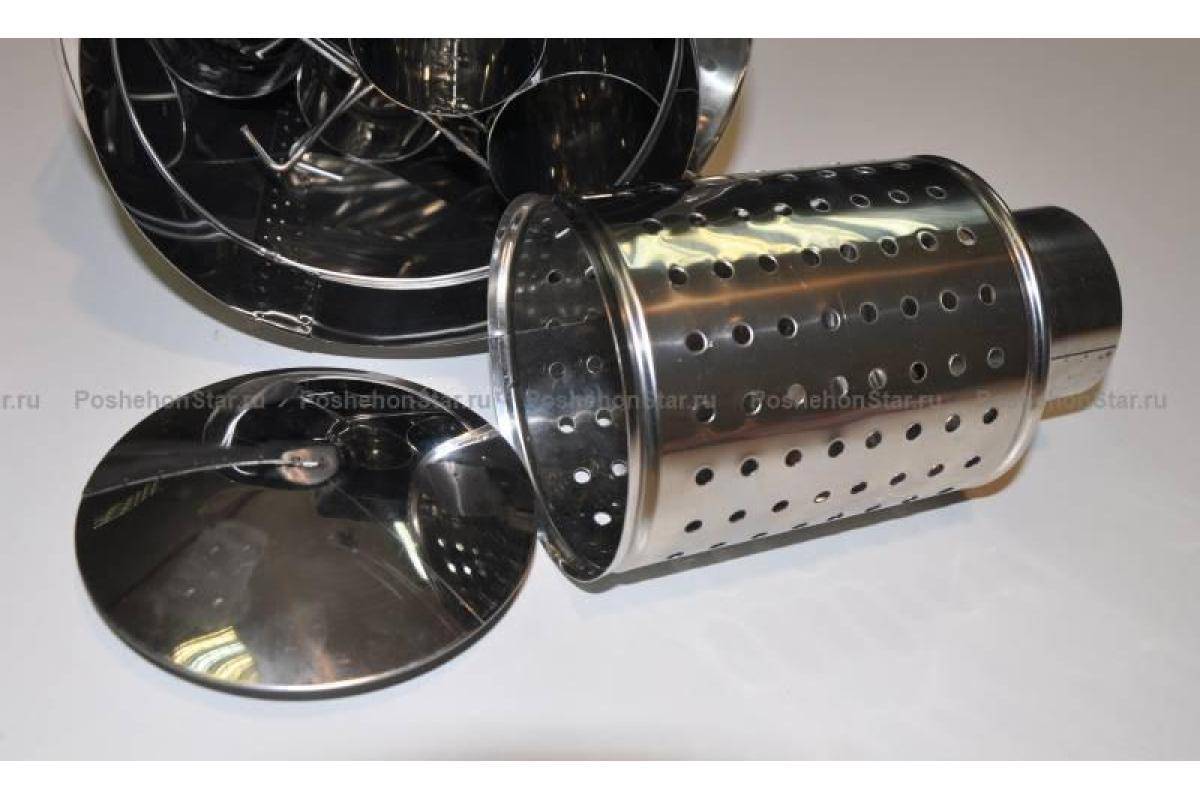

  2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
  3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Популярные статьи  Металлочерепица — от компании Металл Профиль, классификация, применение и монтаж

Это интересно: Пол в курятнике своими руками — это надо знать

Назначение искрогасителя

Искрогаситель — это устройство, которое необходимо для охлаждения частиц, попадающих в дымоход в процессе сгорания топлива. Он устанавливается на оголовок дымоходных труб.

Обратите внимание! При сгорании твердого топлива образуется тепло, вода и углекислый газ. Вода под действием тепла превращается в пар

Примеси в топливе приводят к неполному его сгоранию, из-за чего образуются другие продукты горения и не сгоревшие раскаленные частицы. Последние являются искрами, вылетающими из трубы под действием тяги.

Топливо высокого качества имеет наименьшее количество несгораемых частиц. Топливо низкого качества — наибольшее. Опасность искр состоит в том, что они не остывают при движении по ровной трубе. Раскаленные частицы, попадая наружу, могут воспламенять участки крыши, деревья, траву, стены дома. В этом случае повышается риск возникновения пожара.

Конструкции современных дымоходов предусматривают несколько этапов охлаждения искр. Для этого создают препятствия, турбулентные потоки и горизонтальные отводы. Основное их предназначение — обеспечить контакт раскаленных частиц со стенкой трубы.

При этом искры передают свое тепло дымоходу, а сами охлаждаются. Проблема заключается в том, что труба быстро нагревается и теряет возможность охлаждать твердые частицы. Кроме того, турбулентный поток внутри трубы уменьшает тягу дымохода.

Дополнительным препятствием на пути искр наружу, является искрогаситель. Он не уменьшает тягу в дымоходе, но охлаждает поднимающиеся наверх частицы. Искрогаситель механически задерживает искры и охлаждает их. Это уменьшает опасность распространения их за пределы дымохода и возникновения пожара.

Выбор оптимальной модели и материалов

На первоначальном этапе необходимо определиться с тем, какая модель будет выбрана в качестве оптимальной. Именно от этого напрямую зависит предполагаемый расход материалов, необходимые инструменты, а также время, которое нужно будет потратить.

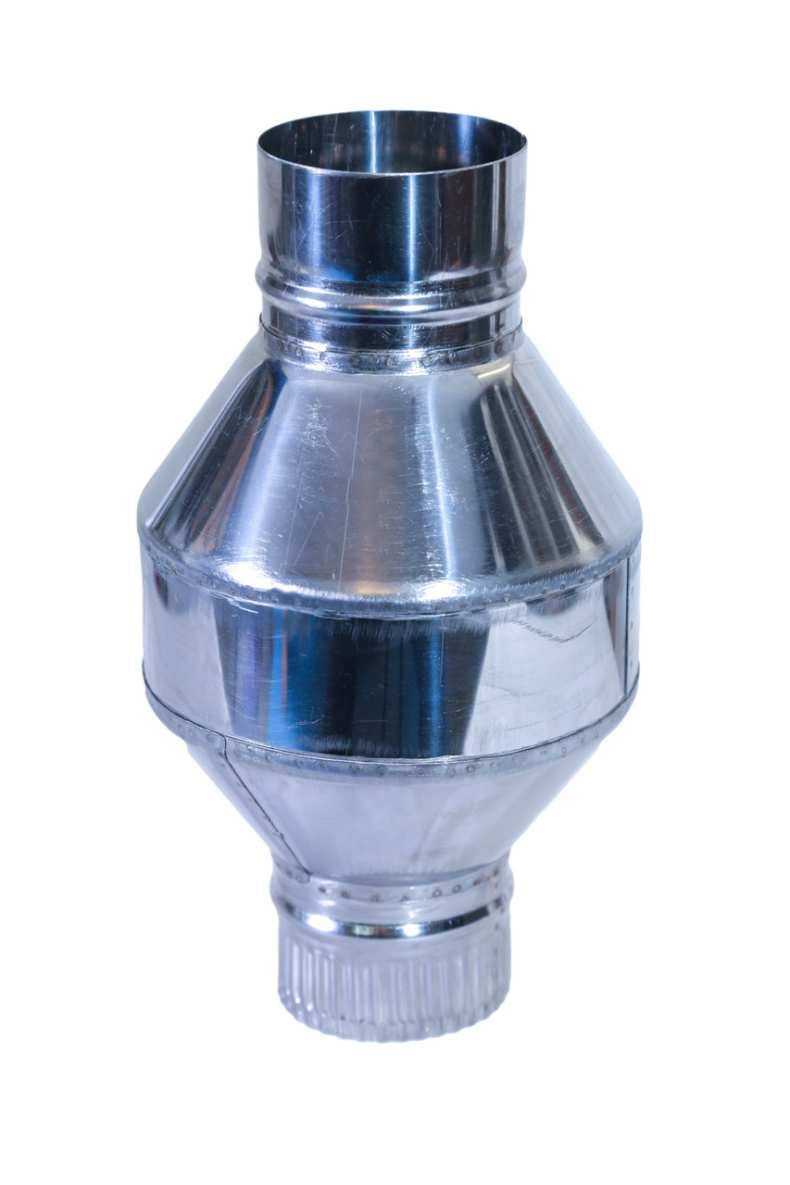

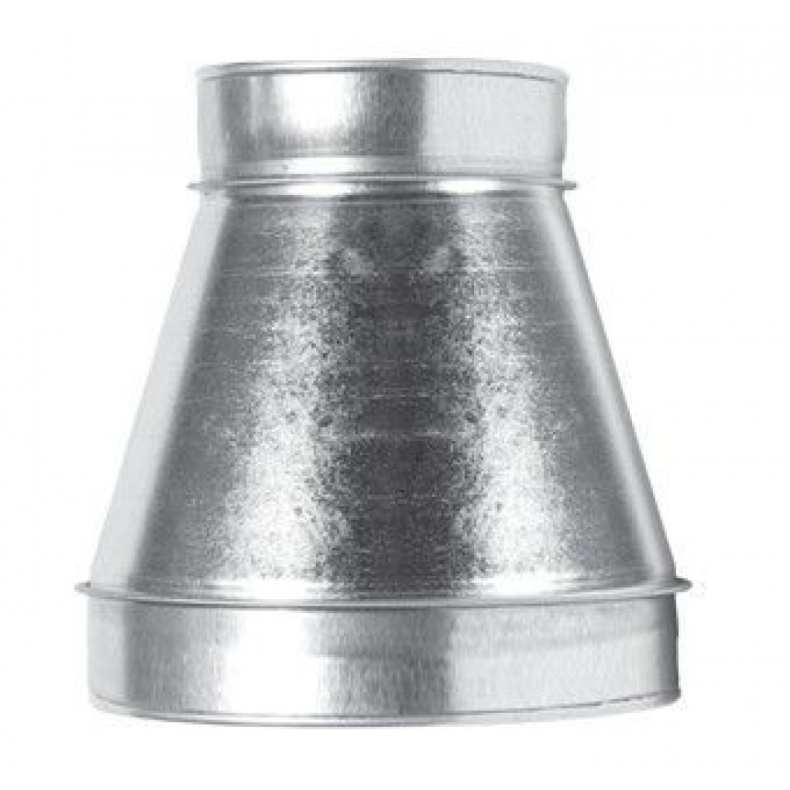

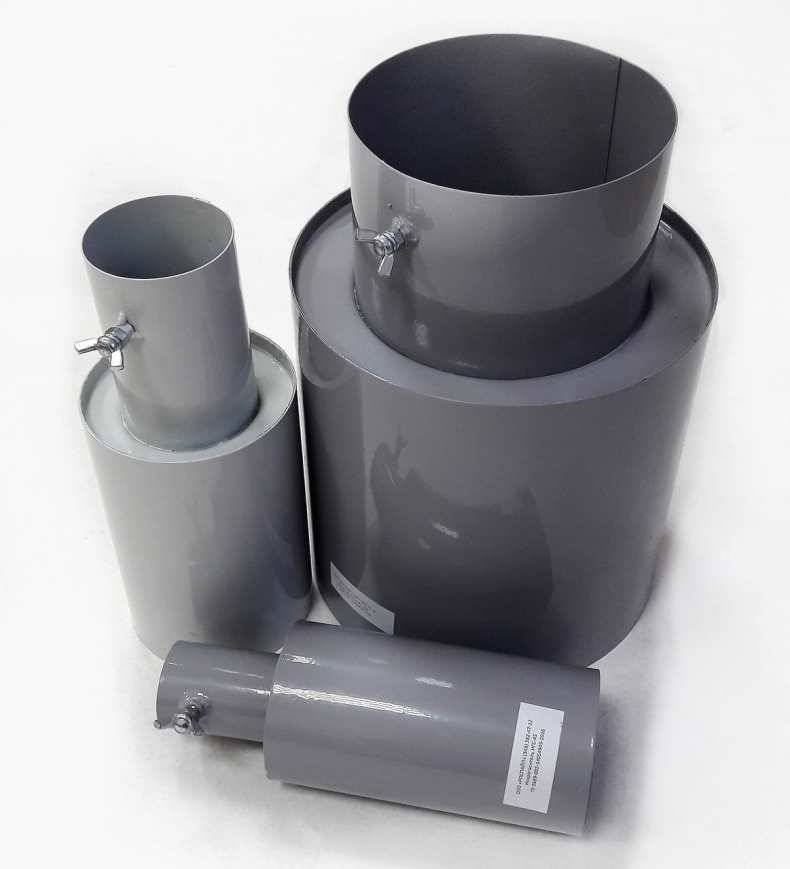

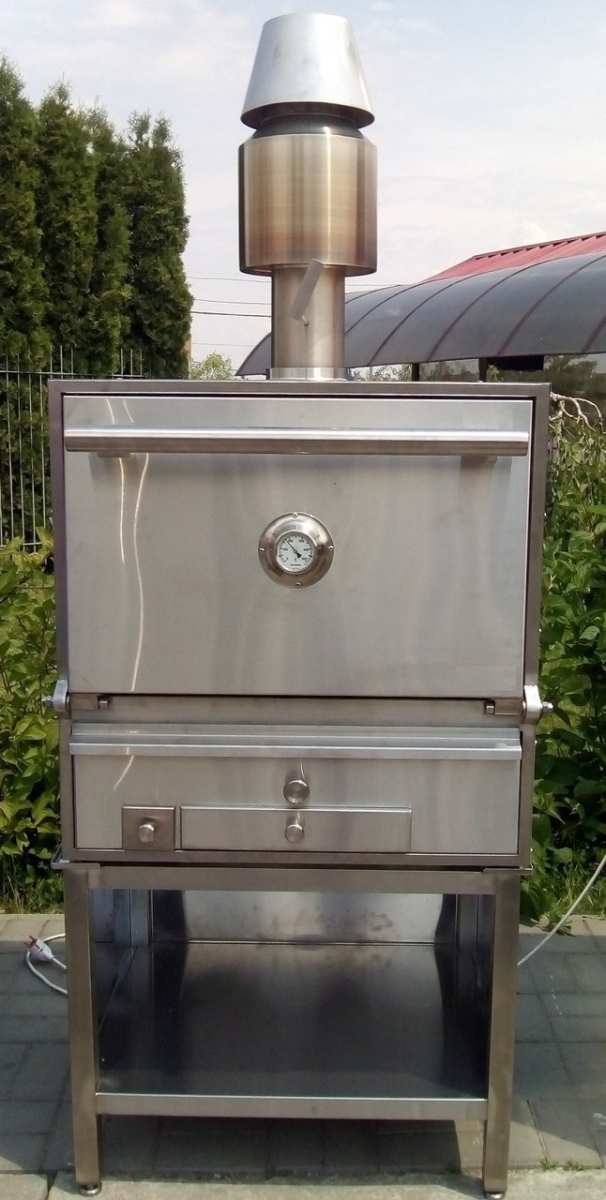

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Например, если существует потребность в изготовлении искрогасителя, имеющего функции дефлектора, стоит провести следующие действия:

  • Провести измерение диаметра – то есть, снять мерки с внутренней стороны дымохода;
  • Подготовка металлических листов из стали;
  • Приобретение металлической сетки, оборудованной ячейками нужного размера;
  • Подготовка комплекса необходимых материалов;
  • Приобретение металлического хомута нужного диаметра, а также креплений.

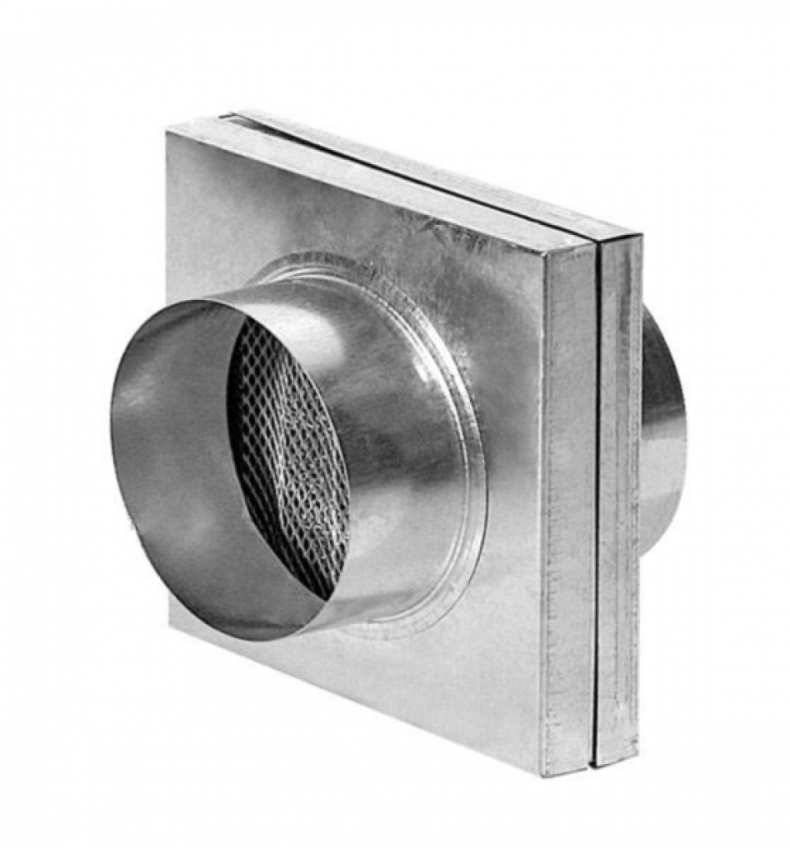

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

В случае наличия прокатного станка, станет возможным получение изделия, которое практически ничем не будет отличаться от изготовленного в заводских условиях.

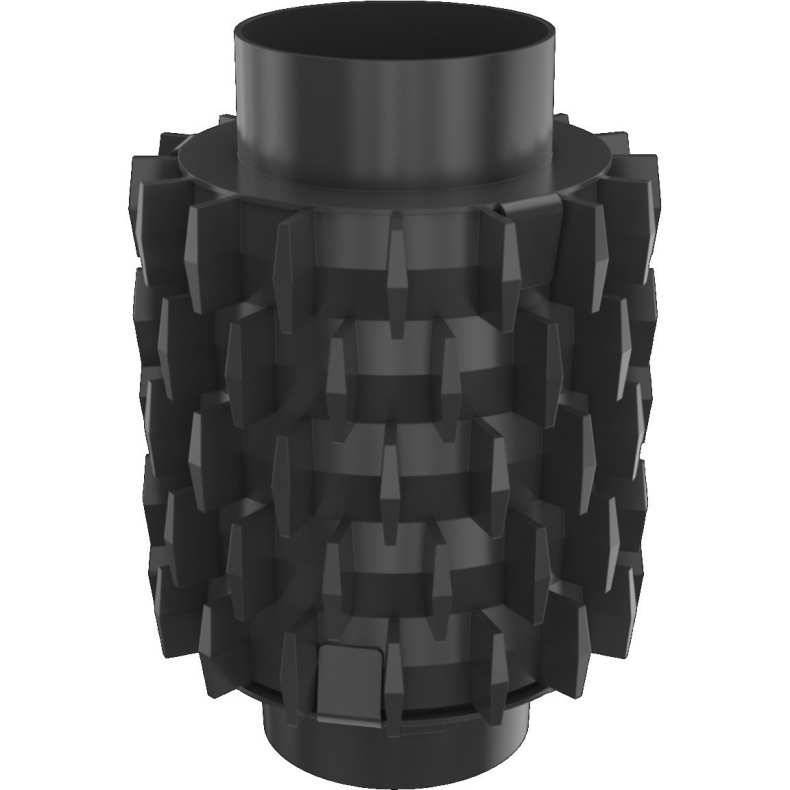

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

При отсутствии подобной возможности не стоит расстраиваться, так как провести комплекс необходимых работ можно с использованием молотка. При отсутствии заклепочника, допустимо применять сварочный аппарат

Самое важное, не прожечь лишние отверстия в тех местах, где соединяются стыки

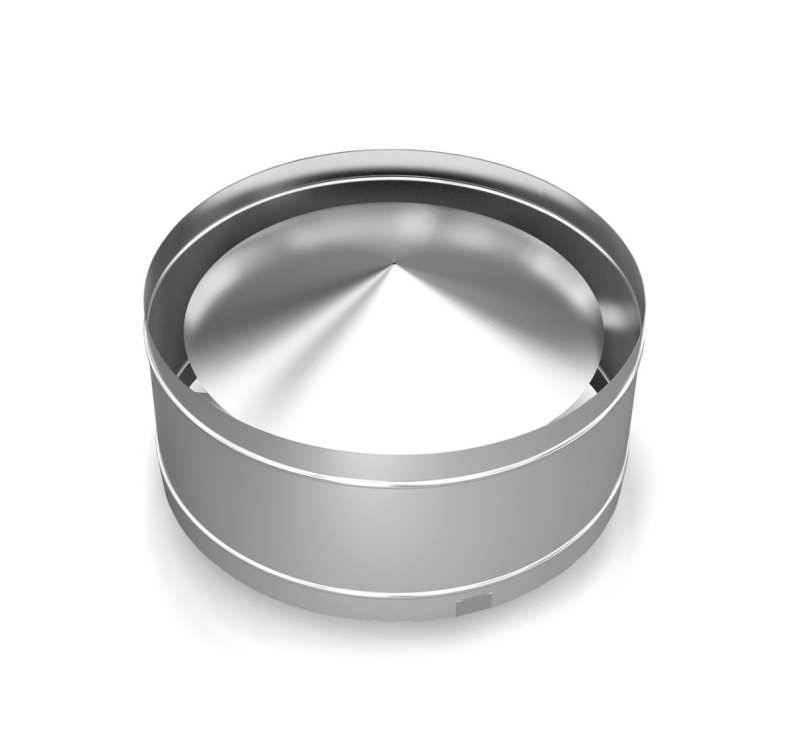

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Также важно обратить внимание на материал, используемый при проведении необходимых работ. Оптимальным вариантом является нержавеющая сталь

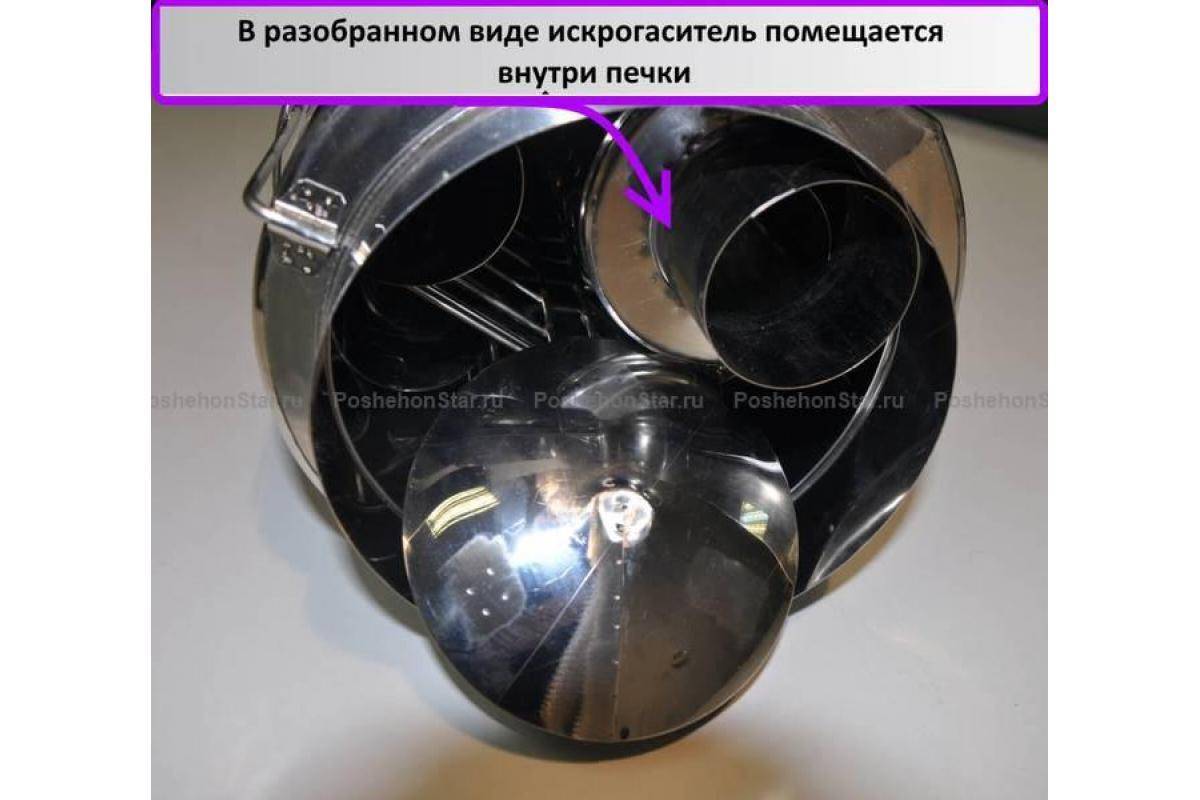

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтажеИскрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

  1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.

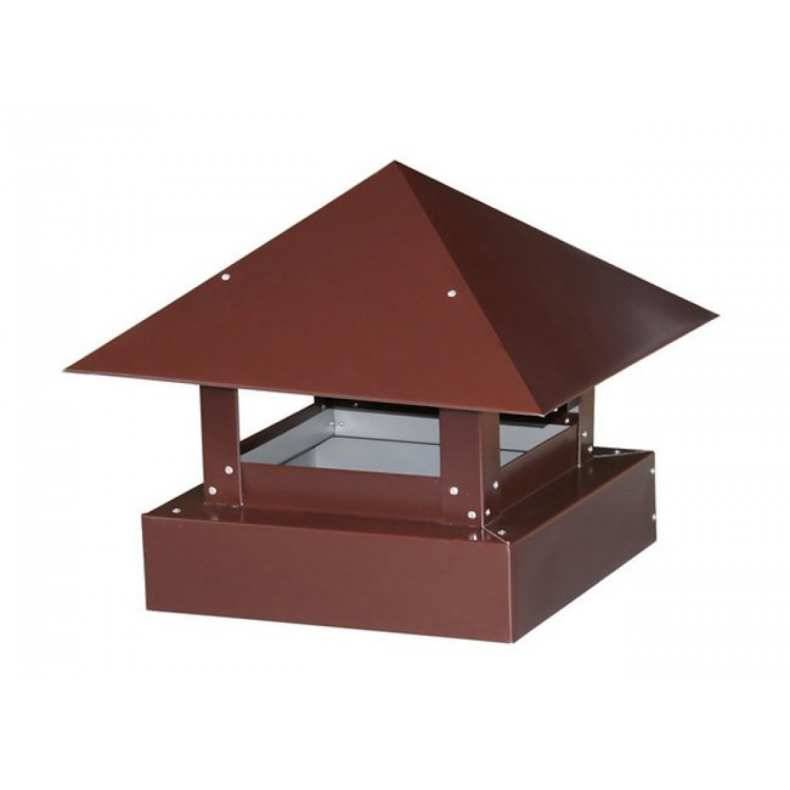

  2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
  3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Искрогаситель на дымоход: зачем нужен, как сделать своими руками

Хозяину, возводящему деревянные дом или баню на своём участке, придётся продумать не только то, чтобы будущее здание обустроить комфортно

Очень важно обеспечить всестороннюю безопасность эксплуатации данной постройки. Требуется решить вопрос продуманной системы пожаробезопасности

Сердцем современной бани является печь, работающая обычно на твёрдом топливе. Необходимо обеспечить верный монтаж и самой печной конструкции, и системы дымоотведения с целью недопущения риска отравления вредными газами и исключения возможности возгорания стен, перекрытий, кровли. И ещё немаловажный пункт – дымоходная труба сама по себе не должна быть возможным источником опасности в банном помещении. По этим причинам и устанавливают искрогаситель на дымоход, который можно купить либо изготовить своими руками.

Не стоит убеждать себя, что этот элемент не так уж и важен, потому что в случае возгорания вы не простите себе эту небрежность. К тому же сделать самому искрогаситель не составит никакого труда.

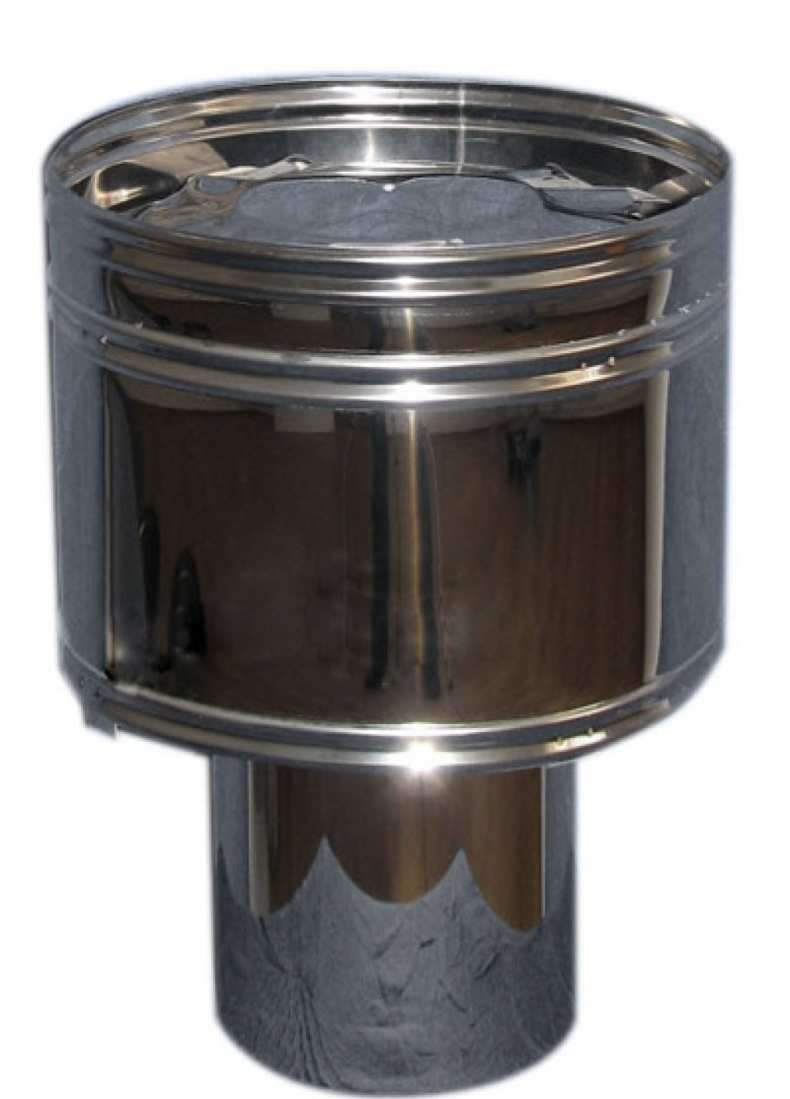

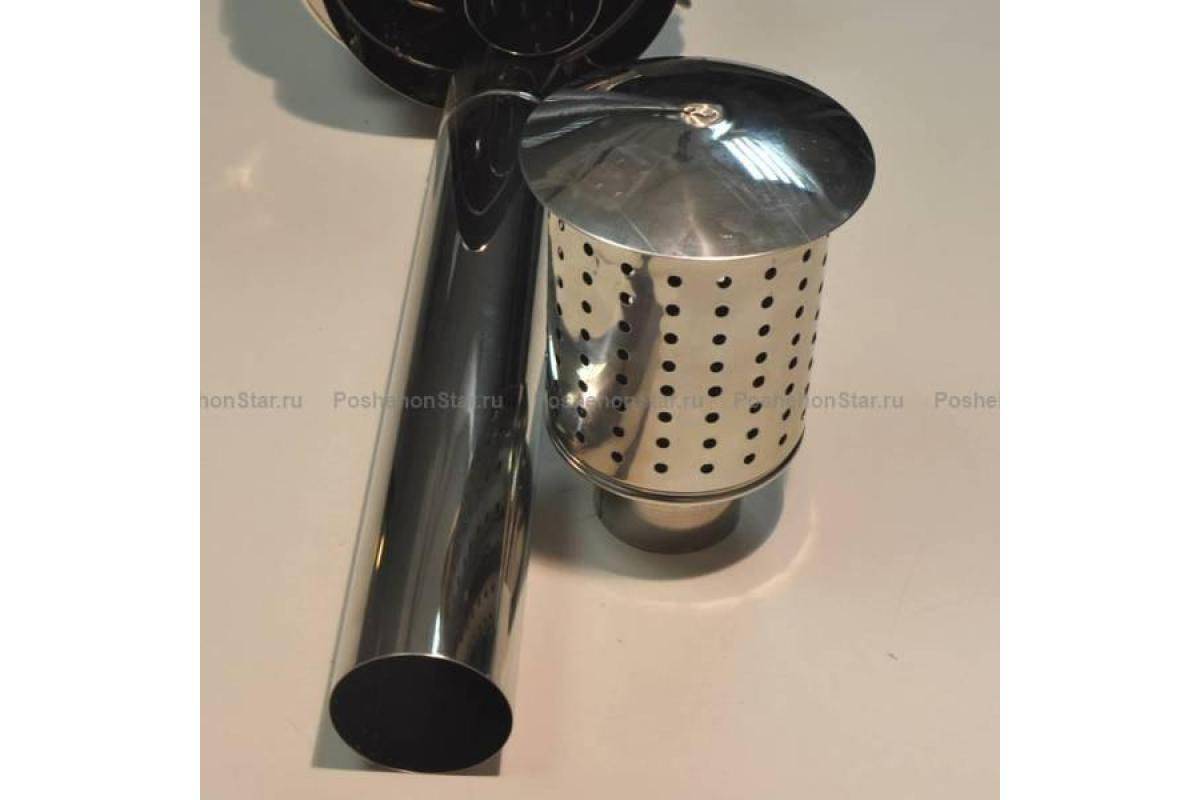

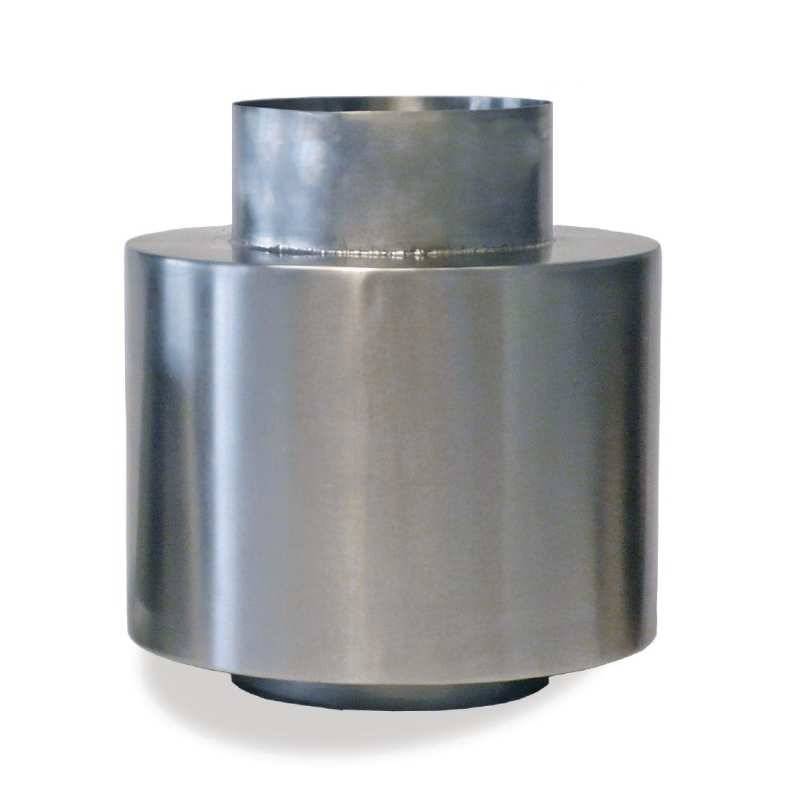

Искрогаситель на дымоход из нержавеющей стали

Изготовление искрогасителя своими руками

Для самостоятельной сборки полноценного искрогасителя потребуется следующий набор инструментов:

  • Молоток, пассатижи, струбцины, отвертка;
  • Измерительные приборы;
  • Болгарка, ножницы для резки металла и дрель со сверлами;
  • Сварочный агрегат или набор заклепок.

Выбор материала индивидуален, но лучше всего взять нержавеющую сталь, имеющую все необходимые качества. Толщина прутьев для сетки должна стремиться к минимуму, чтобы конструкция как можно медленнее забивалась сажей

Тут важно не переусердствовать – слишком тонкие прутья могут через некоторое время перегореть.

Искрогаситель на дымоход для бани – обязательно ли он нужен и как избежать грубых ошибок при монтаже

Искрогаситель на трубу собирается по такому алгоритму:

  1. Перед тем, как сделать искрогаситель на печную трубу, нужно измерить габариты дымохода, в соответствии с которыми изображаются эскизы будущего приспособления. Лучше всего сделать картонные макеты, которые можно использовать в качестве трафаретов для нарезки стальных деталей.
  2. Сетку для конструкции можно купить или собрать своими руками. С первым случаем все понятно, а во втором нужно грамотно подбирать прутья – их толщина должна находиться в пределах от 1 до 6 мм.
  3. Соединение отдельных элементов осуществляется при помощи сварки. Полученные стыки стоит аккуратно зачистить. Окончательная фиксация всех деталей конструкции осуществляется при помощи заклепок.
  4. Готовое устройство монтируется на дымоотводную трубу.

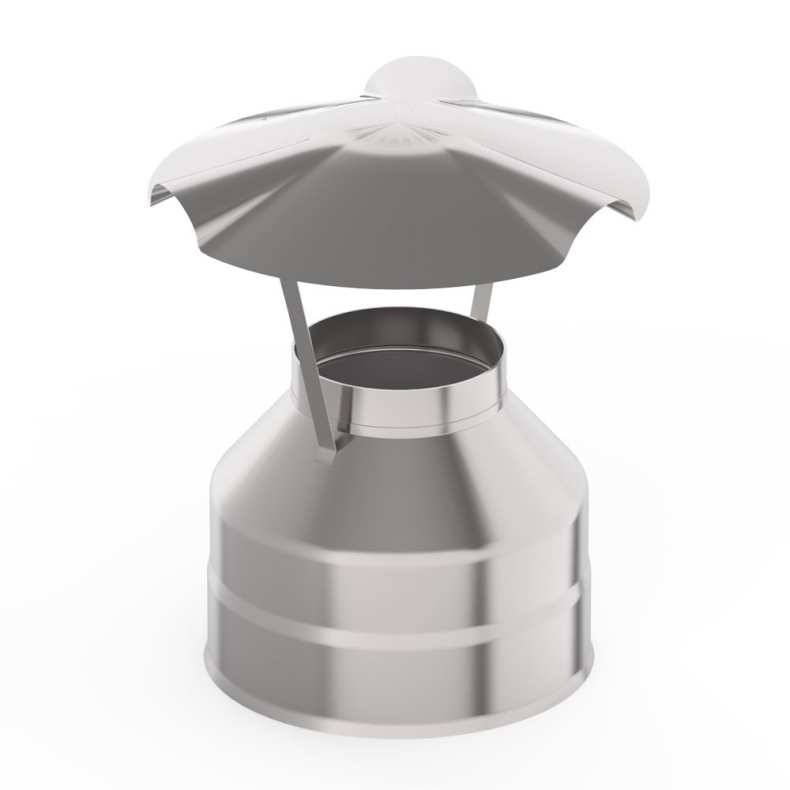

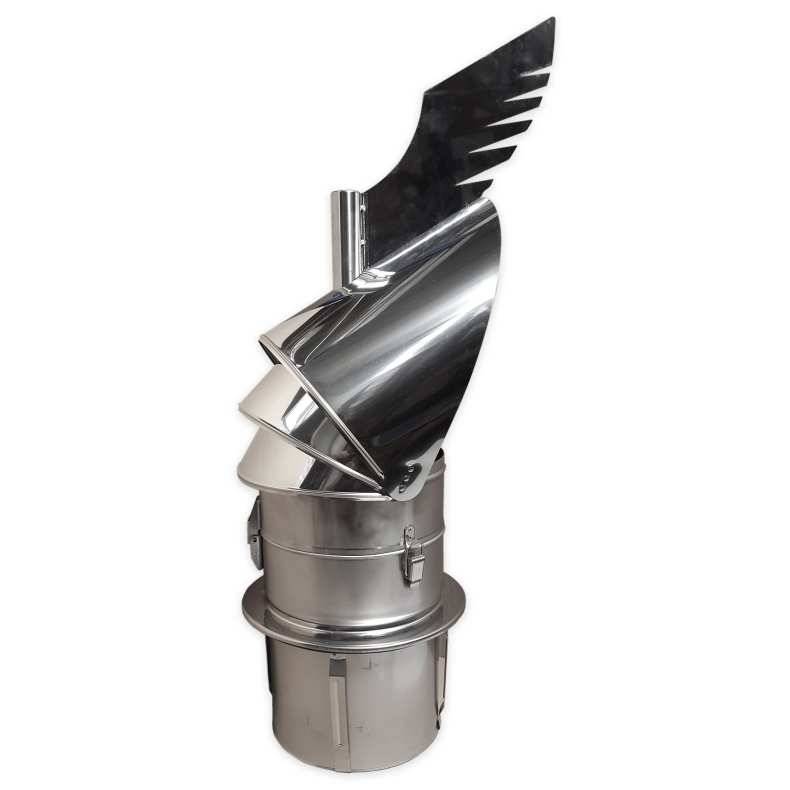

При желании можно собрать дефлектор, для чего потребуются следующие действия:

  1. Из металлического листа вырезается козырек соответствующих размеров.
  2. Полученная заготовка выгибается под необходимым углом. Точки изгибов фиксируются при помощи металлических заклепок.
  3. Собранный козырек крепится к основанию искрогасителя при помощи тех же заклепок.

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Популярные статьи  Пятна на линолеуме — как с ними бороться: методы и рекомендации, чем выводить

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

  • При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
  • На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
  • На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

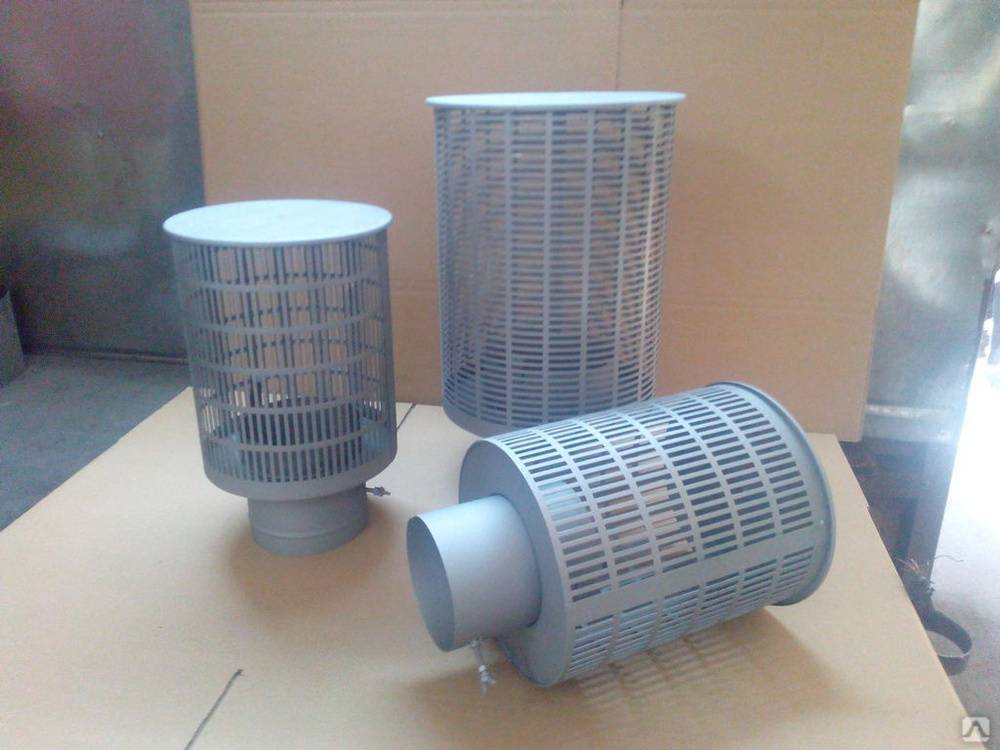

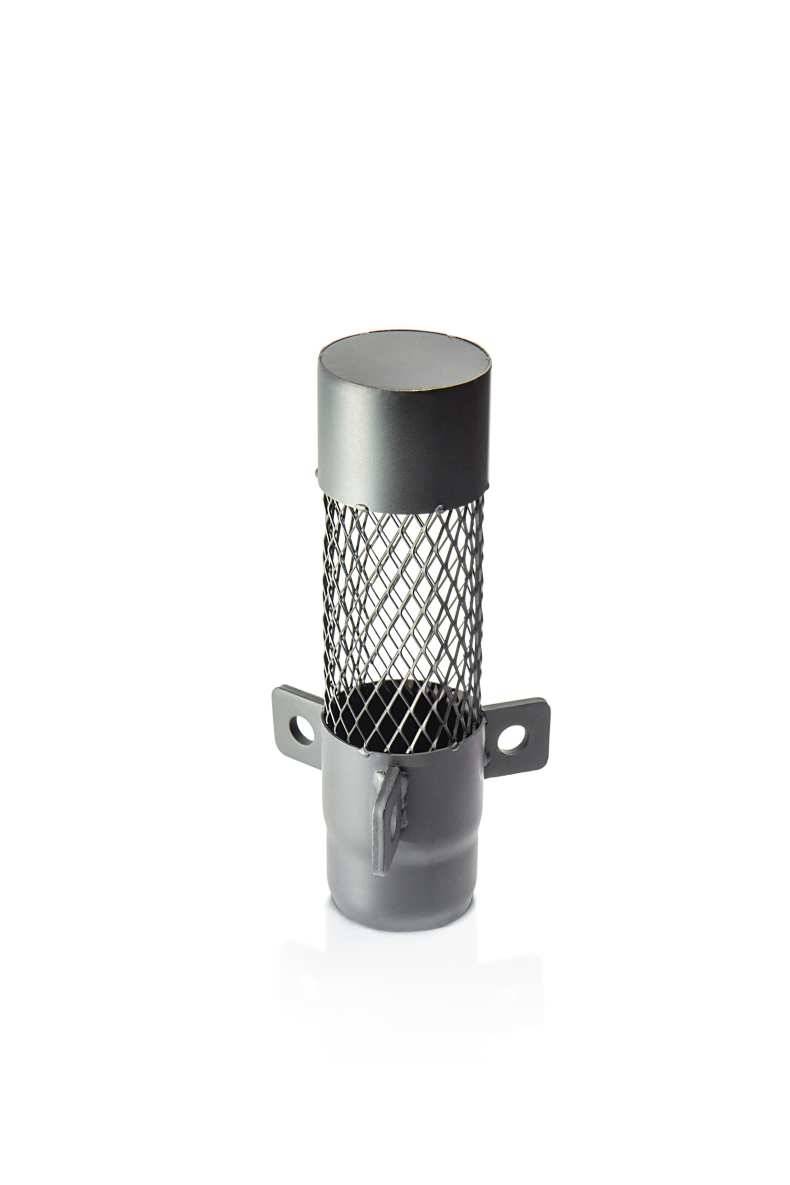

  • Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
  • Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

  1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
  2. Подготовить отрезок трубы нужного диаметра.
  3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
  4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
  5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
  6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
  7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

  • Произвести точные замеры диаметра отверстия дымохода
  • Нарисовать чертеж будущих деталей
  • По чертежу сделать макеты из картона, по ним вырезать металлические детали
  • Установить металлические прутики
  • Сварить места соединения деталей
  • Выступы зачистить болгаркой
  • Дополнительно зафиксировать части конструкции стальными заклёпками
  • Установить собранный искрогаситель на дымоход
  • Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Изготовление искрогасителя своими руками

Уже разобрались, что конструкция искрогасителя проста, устройство выглядит зачастую как крышка, надевающаяся на дымоходную трубу.

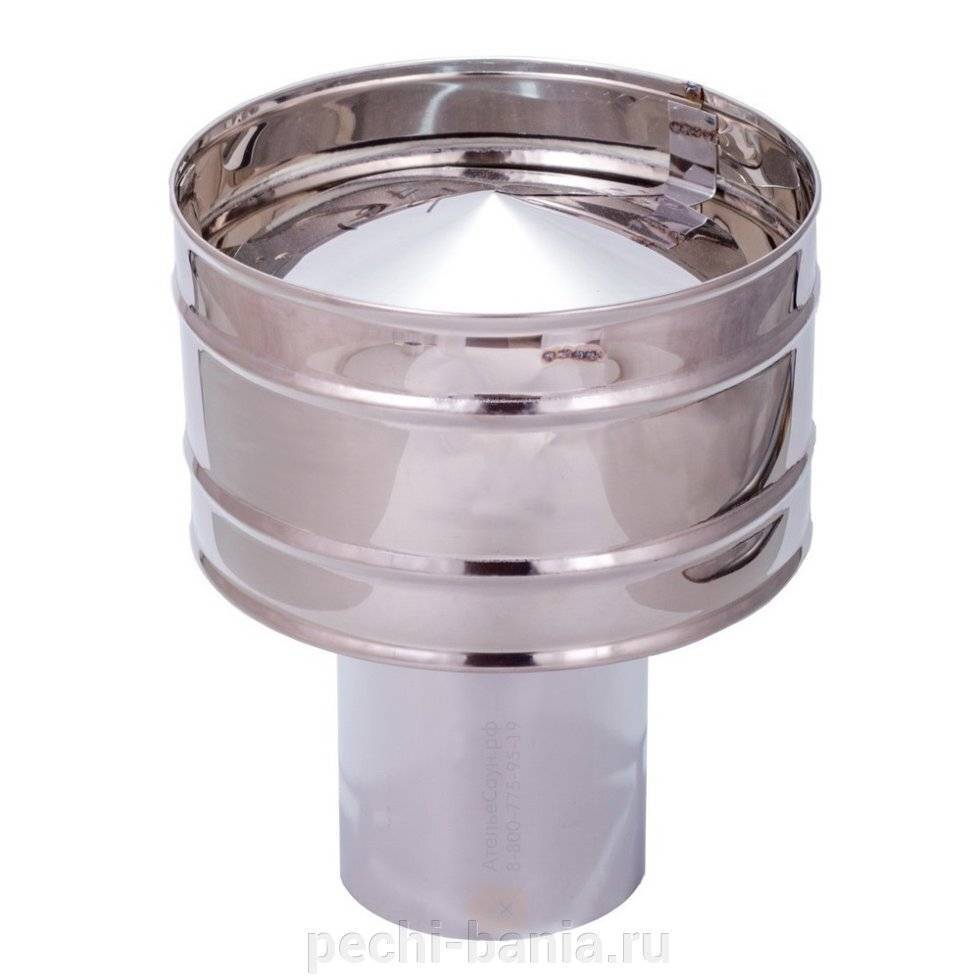

Искрогаситель в форме крышки на дымоход

Купить изделие не сложно, однако ещё проще и дешевле будет сделать искрогаситель на дымоход своими руками. Данный вариант рекомендуется на недолгое время, потому что он не очень удобный в пользовании и имеет следующие минусы:

  1. На сетке быстро оседает грязь и сажа. Это со временем повлияет на хорошую тягу и выведение газов из дымохода.
  2. Неверно просчитанное расстояние между ячейками. Такая конструкция плохо задерживает искры, которые могут легко вылететь из трубы. В то же время слишком маленькая сетка станет причиной засорения.

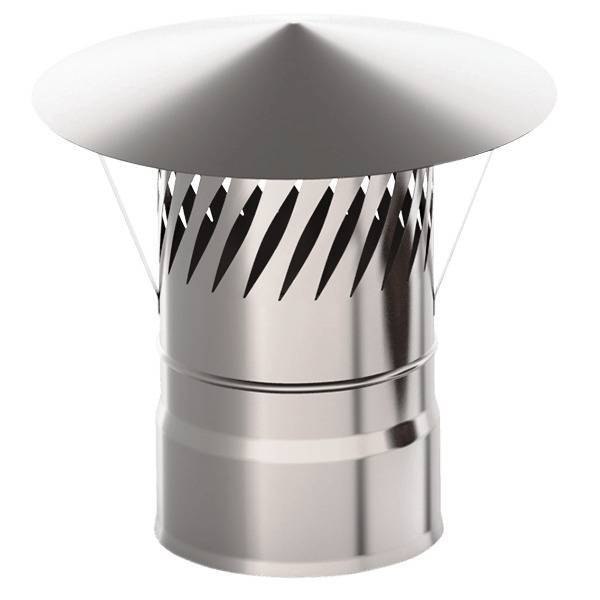

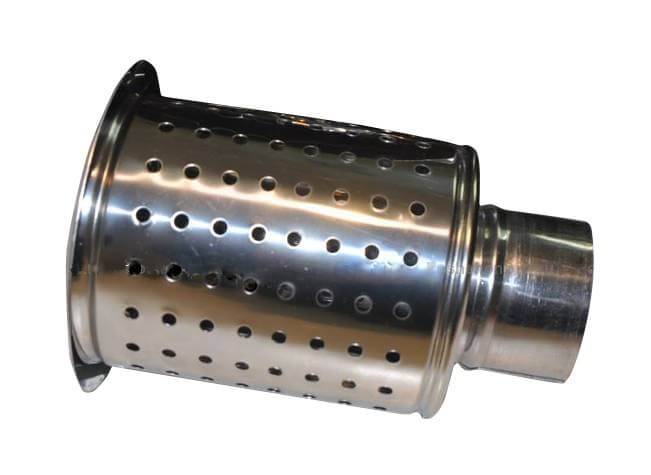

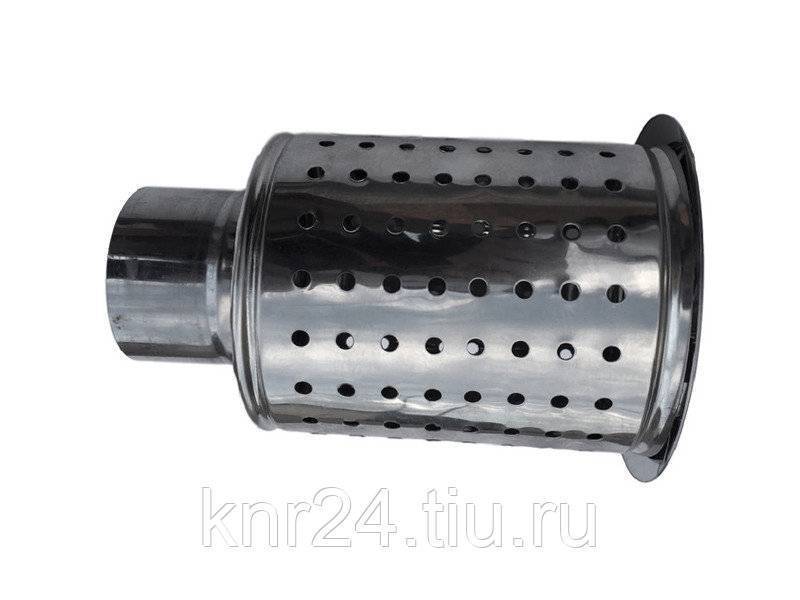

Искрогаситель в форме трубы с отверстиями

Ещё один вариант, который не трудно выполнить самому (на изображении).

Выглядит он как труба с высверленными дырами. Вы можете его приобрести либо сделать своими руками. Выбирают трубу немного большего размера, чем дымоход. В ней сверлят дыры, сверку крепят зонтик. Потом всё это изделие заклёпками крепится к дымоходной трубе. Данный вариант выглядит довольно простым, однако проблема заключается в количестве и размере дырок. Неверно просверленные отверстия могут поспособствовать снижению тяги. Потому, если вы изготавливаете конструкцию сами, то проведите необходимые расчёты или пойдите опытным путём. Помните, что последнее потребует больше затрат времени и сил.

Искрогаситель на дымоход в виде сетки

В данном случае необходимо ответственно подойти к выбору размера сетки для исключения проблем, аналогичных как в модели выше. Это изделие также придётся не раз снимать и чистить, потому что дыры будут забиваться грязью.

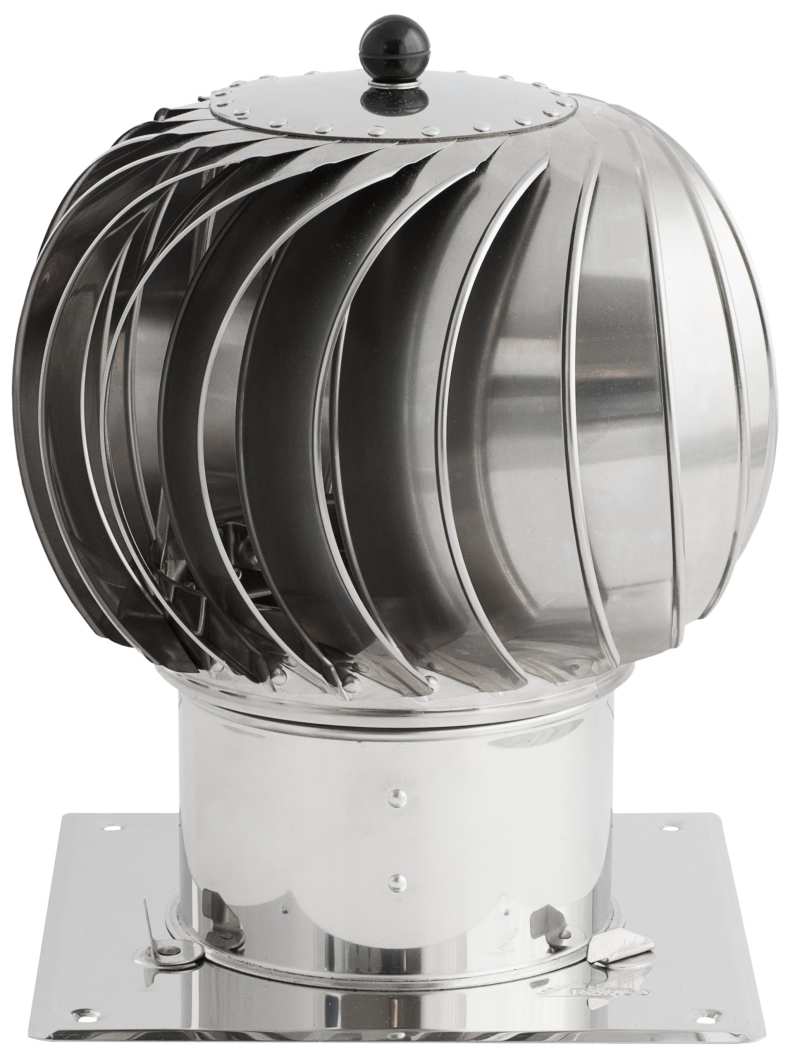

Если вы не хотите всё время возиться с чисткой, можете поставить искрогаситель в виде купола. В нём размер сеточных ячеек изменяется.

Однако он не исключает проблем, связанных с попаданием грязи в печь, потому что в данной модели нет зонтика.

Востребованные модели

Теперь рассмотрим более долговечные варианты. На изображении – наилучший по функциональности вариант. Стоит он недорого, да и выполнить его самому не трудно, если присутствуют навыки работы слесарем.

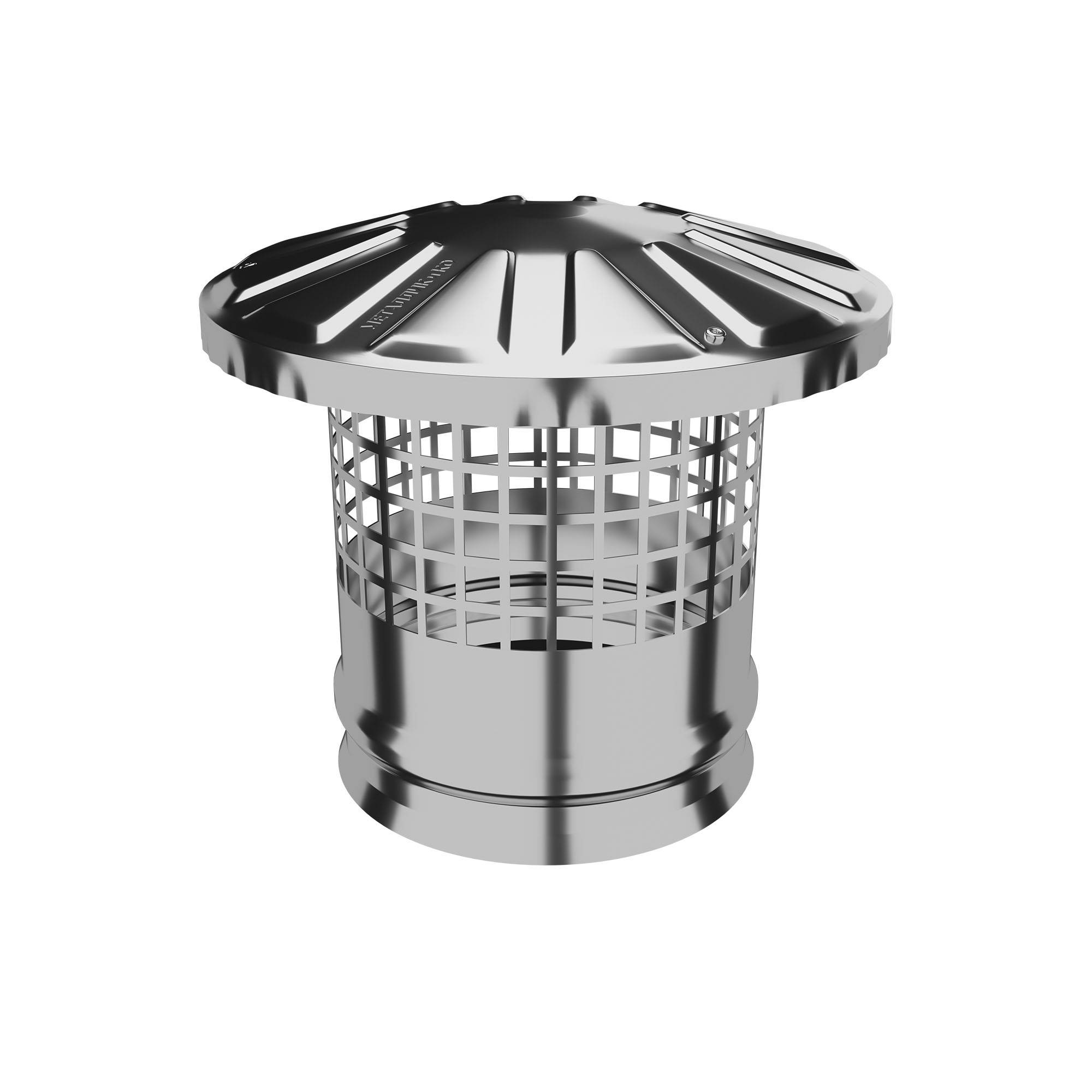

Искрогаситель на дымоход с сеткой и зонтом

Основание выполняется из оцинковки толщиной от 0,6 до 1 мм. Очень тонкий выбирать не нужно, хоть с ним и легче работать. Нам требуется надёжность. Сетку можно сварить из прутков, однако лучше купить готовую, из нержавеющей стали. По стоимости выйдет не намного дороже, однако работать будет существенно легче по сравнению с прутками. Берите ячейки размером от 3 до 5 мм. Имейте при себе болгарку, ножницы по металлу и дрель для проделывания отверстий для крепежа. Из-за того, что металл придётся гнуть, придётся подготовить верстак с металлическим углом либо часть ровного швеллера / уголка.

Тем, у кого мало опыта, рекомендуется попробовать выполнить картонную заготовку. Вы сможете узнать тонкости данного процесса: в каком месте сделать отверстие, в каком загнуть. Рассмотрите схему с расчётами.

Помните о необходимости соблюдения пожарной безопасности, в особенности, если у вас деревянная постройка, которая отапливается дровами. Искрогаситель – важная часть системы дымоотведения, которая позволит вам не беспокоиться при топлении печки за возникновение возгорания.

Специальные искрогасящие конструкции могут изготавливаться в самых различных исполнениях, отличающихся как своими размерами, так и по форме. Чаще всего встречаются следующие варианты оформления искрогасителей:

  • защитный кожух, изготовленный на основе мелкой сетки;

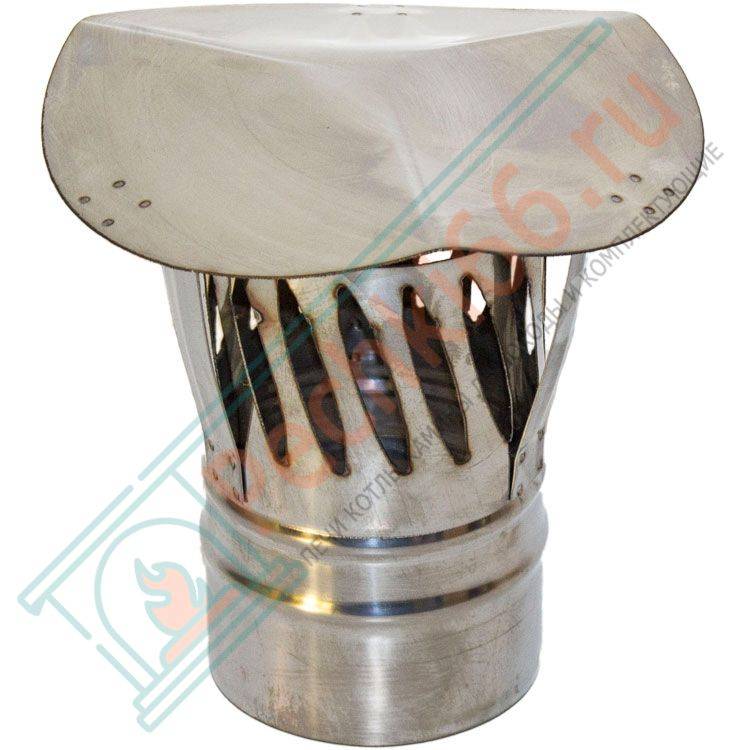

  • колпак особой формы, выполняющий функцию гасителя искр и дефлектора (устройство, изменяющее направление потока) одновременно.

Вследствие того, что искроуловители частично препятствуют свободному перемещению продуктов сгорания, в их конструкции эффект снижения тяги в трубе должен быть сведён к минимуму.

Исходя из этого требования, известные виды конструкций (искрогаситель для буржуйки, например) изготавливаются таким образом, чтобы дробление искр не вызывало замедления дымового потока.

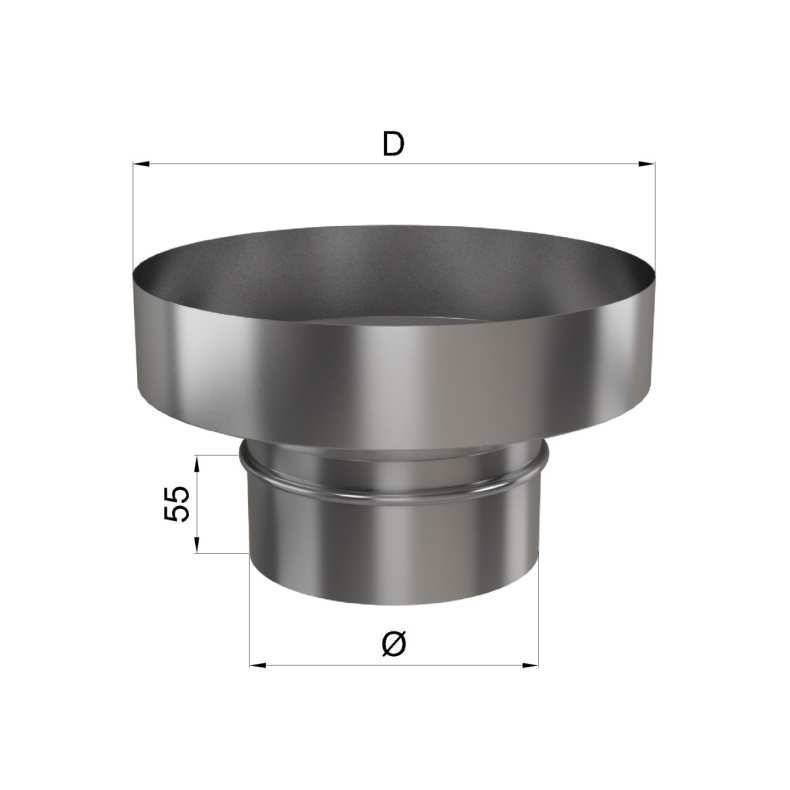

С этой целью их размеры строго нормируются; причём диаметры дефлектора или кожуха в этом случае (в зависимости от развиваемой тяги) могут варьироваться в границах от 80 до 550 мм. Конструктивный размер козырька трубы напрямую зависит от габаритов последней.

Особый интерес представляет покупное изделие, совмещающее в себе функции искрогасителя и дефлектора одновременно (два в одном), которое также может иметь самые различные исполнения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
