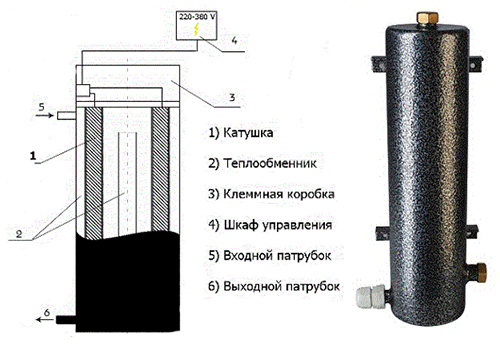

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля — Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае — бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

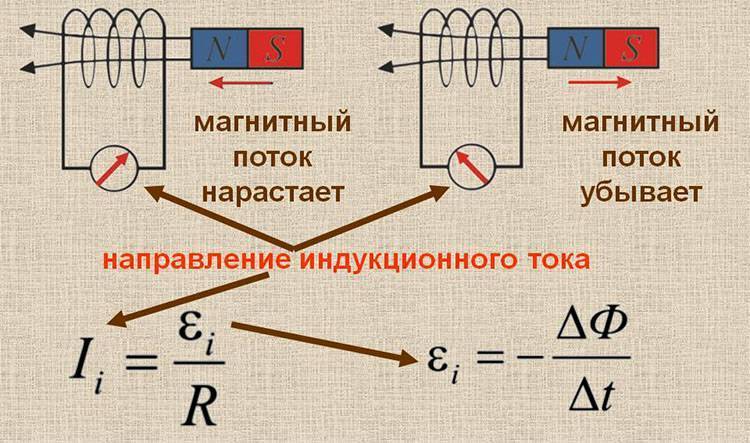

Индукционный котел отопления — принцип работы

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

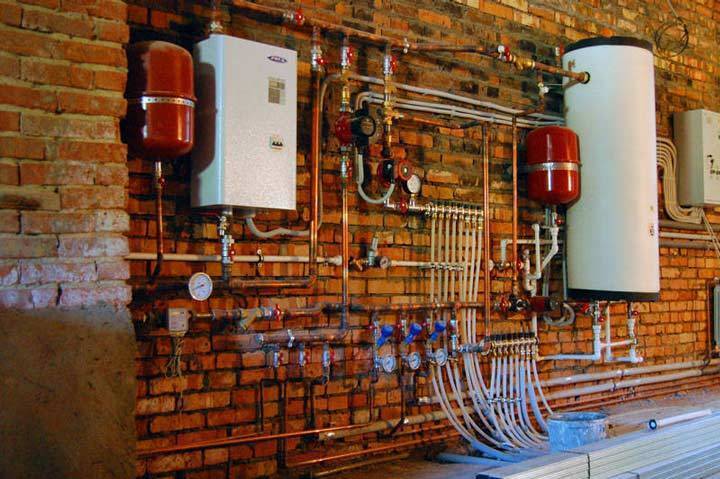

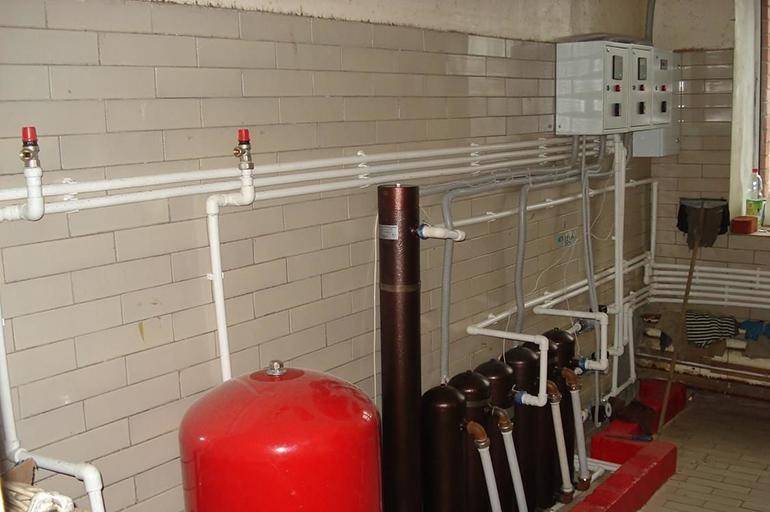

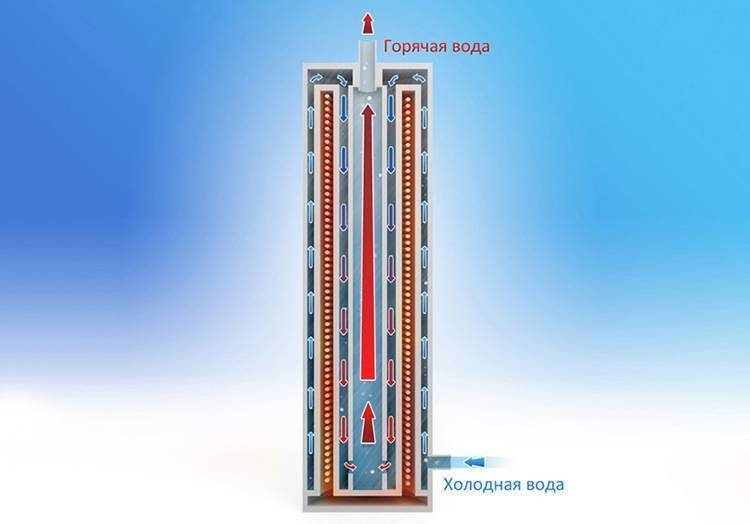

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

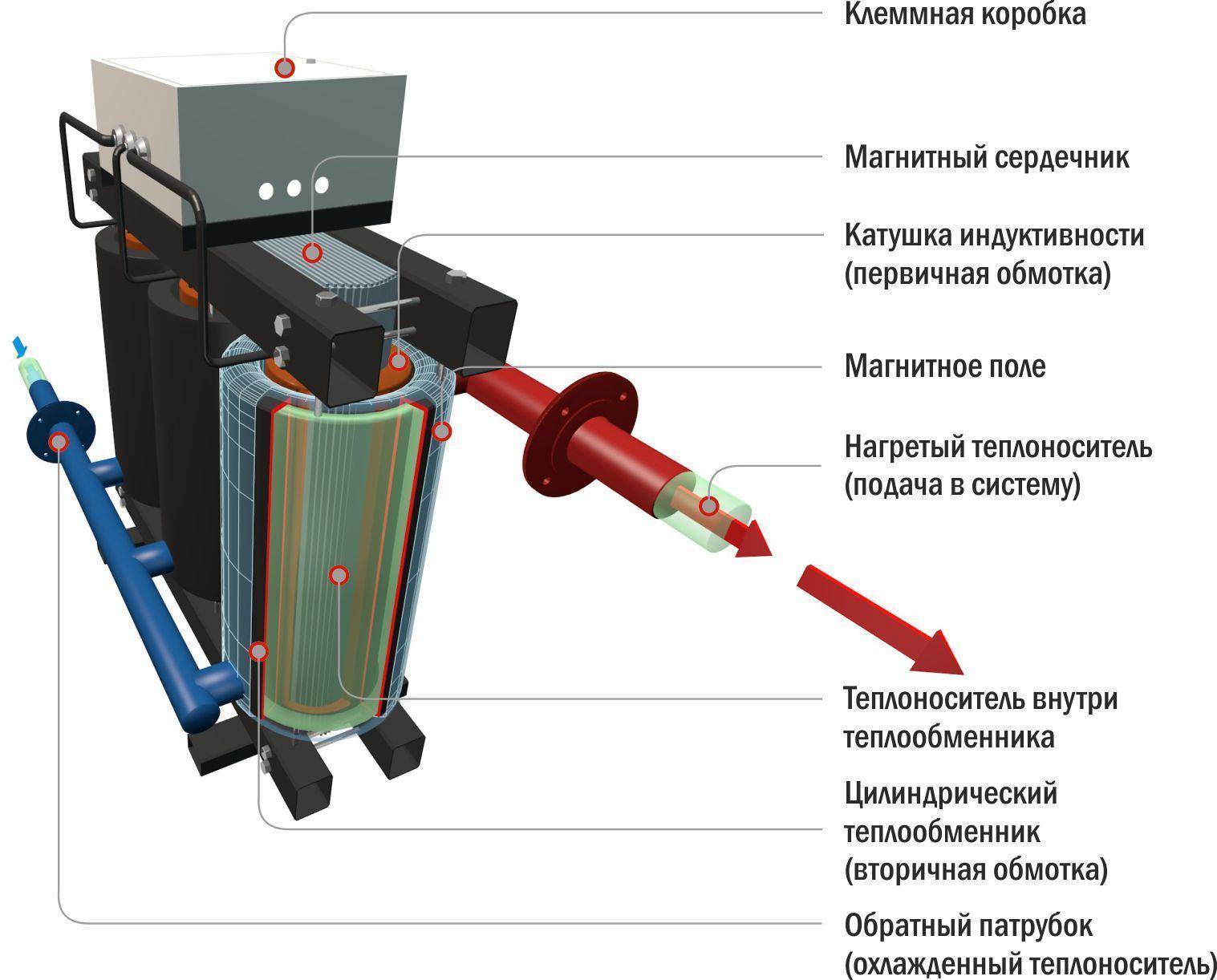

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

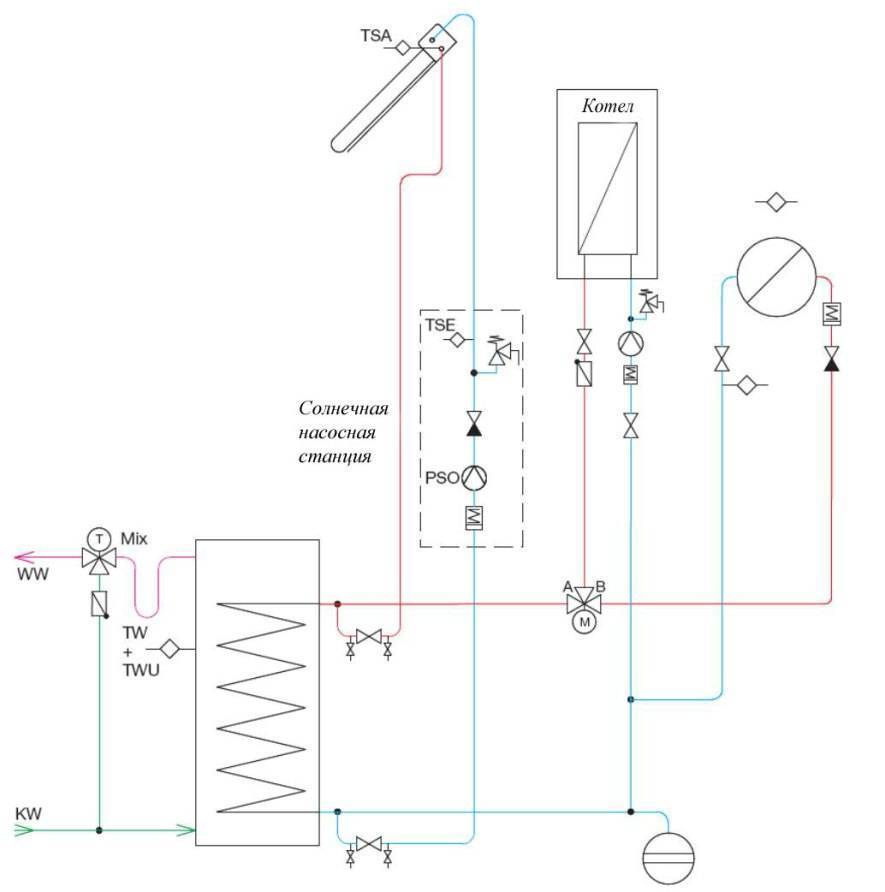

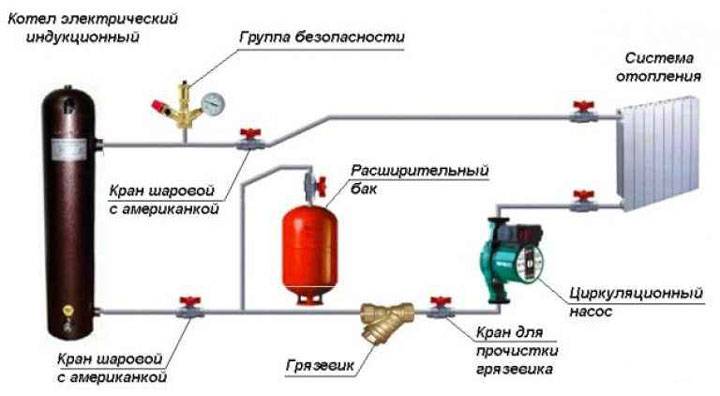

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью,
  • если предусмотрена обвязка с буферной емкостью,
  • если предстоит соединение с бойлером косвенного нагрева,
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Самостоятельный монтаж

Систему инверторного отопления несложно собрать самостоятельно, используя существующий или спроектировав новый контур. Это даст возможность избежать основного недостатка таких котлов – их дороговизны. Если работы проводить поэтапно, можно получить эффективное отопление по доступной цене.

  1. Необходимо проанализировать место установки и спроектировать конфигурацию и расположение элементов системы.
  2. В случае необходимости заменить проводку в доме, чтобы она могла выдерживать повышенные нагрузки.
  3. Производится монтаж инвертора, который подключается к аккумулятору и котлу.
  4. На входе в котел устанавливается циркуляционный насос.
  5. Если монтируется новая система, делается разводка труб и навеска радиаторов.
  6. Проводится тестирование работоспособности системы.

Если пробный пуск прошел без срывов, система готова к работе. В конструкции можно использовать инверторы, применяемые в сварочных аппаратах, что значительно упростит монтаж оборудования.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

  1. Для начала нужно взять толстостенную полимерную трубку.
  2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
  3. Закрепить верхний вентиль.
  4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Популярные статьи  Какой выбрать двухколесный прицеп для мотоблока: ТОП-10 лучших адаптеров

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

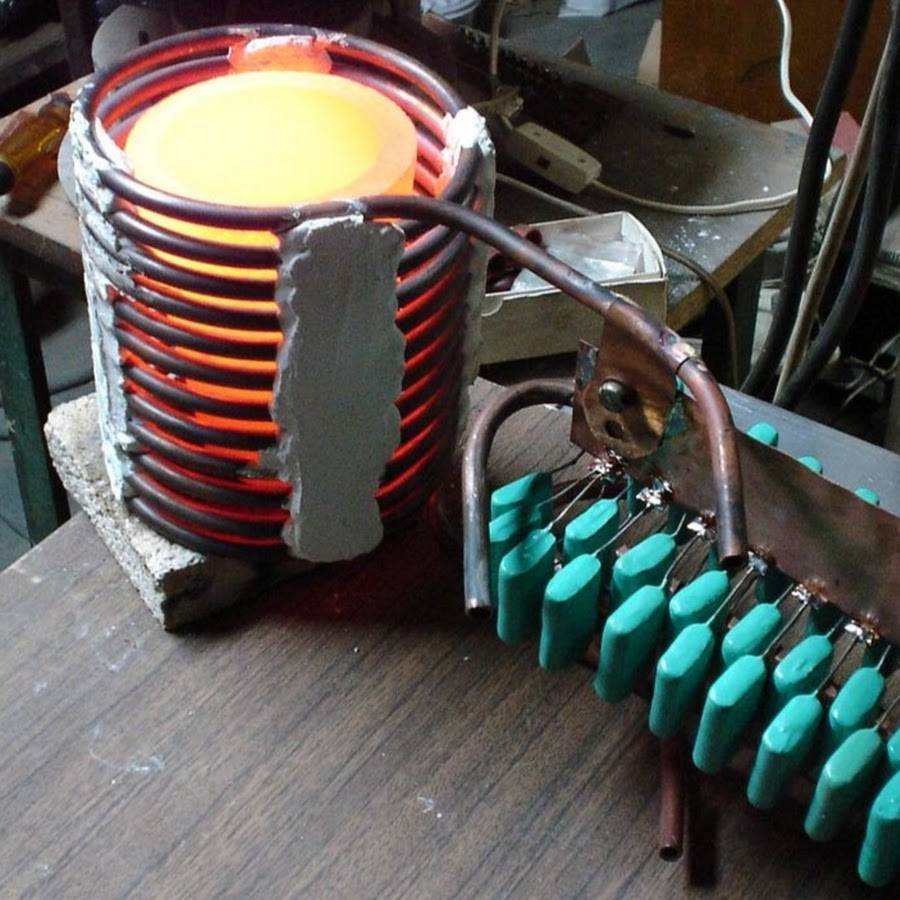

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

  1. 12-вольтный аккумулятор.
  2. Медную обмоточную проволоку.
  3. Пленочные конденсаторы.
  4. Транзисторы и диоды.
  5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

  1. Сварочного инвертора.
  2. Теплоизолятора (подойдет керамзит).
  3. Проволоки из меди и стали.
  4. Отрезка пластиковой трубы с толстыми стенками.
  5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Принцип работы устройства

Если сравнивать индукционный котел с классическими обогревательными аппаратами, становится очевидно, что он расходует электроэнергию гораздо бережнее и эффективнее. При современных ценах на коммунальные услуги такое устройство является отличным способом сэкономить без ущерба комфорту.

Огромным преимуществом индукционного котла отопления является его абсолютная экологичность и безвредность для здоровья людей и животных. Во время работы он не выделяет токсичных веществ или сильных излучений (не сильнее, чем обычная кухонная микроволновка), поэтому подобные модели активно используются сторонниками эко-жизни.

Самая простая конструкция индукционного котла представляет собой электрический преобразователь, состоящий из двух частей:

  1. Первичная обмотка находится внутри и направлена на преобразование электроэнергии в вихревые токи. Она отправляет получившееся вихревое поле к вторичной внешней части.
  2. Вторичная обмотка служит нагревательным элементом и корпусом индуктора одновременно. Она принимает электромагнитное поле от внутренней обмотки и передает ее теплоносителю. В качестве теплоносителя может быть вода, антифриз, масло или любая другая электропроводящая среда.

Также в составе конструкции присутствуют патрубки, которые вводят холодный теплоноситель и отводят его после нагревания. Соответственно, для одного индукционного котла нужно два патрубка. Если вы вознамерились сделать такое устройство своими руками, то «холодный» патрубок нужно устанавливать на вводный участок магистрали, а «горячий» — в подающую точку водопровода.

Внешняя обмотка, как мы уже сказали, является одновременно и корпусом индуктора. Но помимо нее имеется также сердечник с двойной стенкой, электроизоляция и слой утеплителя. Основное отличие промышленных и бытовых котлов отопления заключается в устройстве корпуса. В промышленных моделях он оснащен цилиндрической обмоткой, в бытовых – тороидальной из медного провода, намотанного на трубы из ферромагнитной стали с толщиной стенок больше 10 мм. Такая конструкция позволяет значительно снизить массу самого устройства, сделать его более компактным и одновременно повысить производительность. Из-за отсутствия теплопотерь теплоноситель получает практически 100% энергии.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

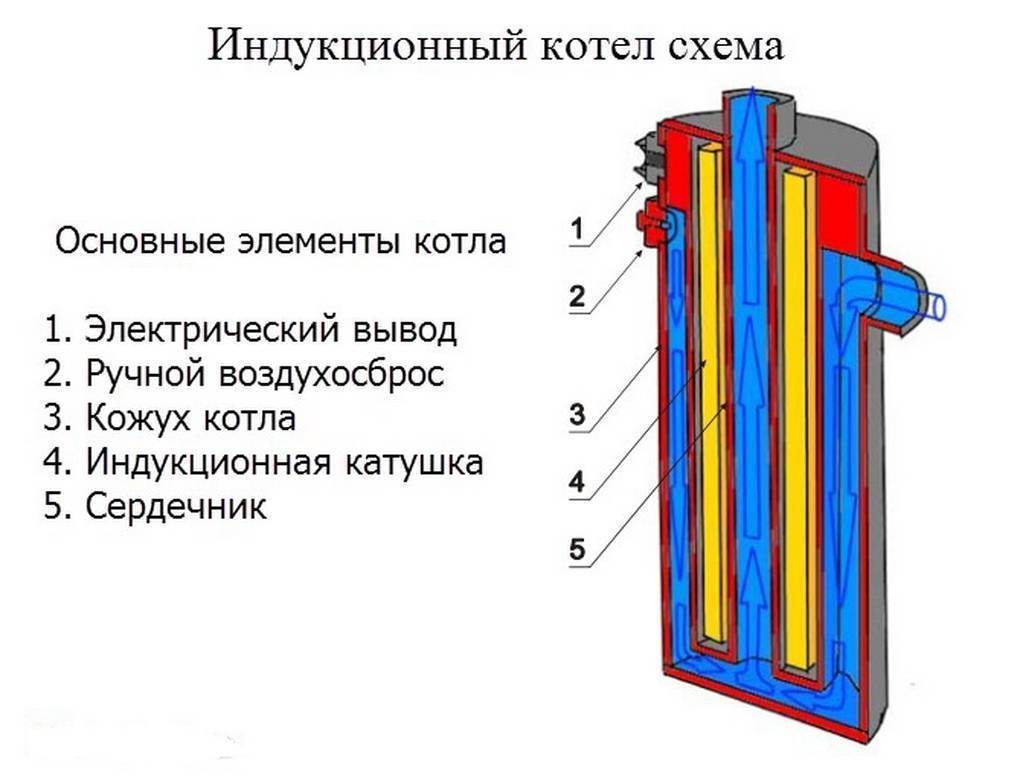

Устройство индукционного котла:

  1. Вода или масло подается в нагревающую часть через «холодный» патрубок.
  2. Электрический ток идет к внутренней обмотке.
  3. Образуется напряжение, возбуждающее вихревые токи.
  4. Эти токи идут к внешней обмотке и прогревают сердечник.
  5. Из-за быстрого нагрева сердечника очень скоро прогревается весь участок, а полученное тепло воздействует на теплоноситель.
  6. Разогретый теплоноситель идет по «горячему» патрубку и обогревает помещение.

Поскольку отвод горячего теплоносителя осуществляется непрерывно, индукционный котел просто не может перегреться. В этом отношении он является полностью безопасным. Еще одним немаловажным достоинством считается отсутствие нагревательных поверхностей у такого прибора, которые очень «любят» ломаться или об них можно обжечься. Разъемные соединения здесь не используются, а потому исключена возможность протечек. Накипи в котле также не образуется, потому что он постоянно вибрирует. Вибрирует не значит шумит – индукционный котел совершенно бесшумный, и его можно устанавливать в любом помещении.

Подытожит тему эффективности и простоты работы индукционного котла видеоролик ниже:

Процесс производства индукционного котла

Для того чтобы изготовить вихревой прибор отопления необходим следующий инструмент:

  • Сварочный инвертор (как для сборки корпуса, так и для последующего подключения котла).
  • Болгарка.

Для корпуса понадобятся:

  • Металлические трубы таких диаметров, чтобы свободно входили друг в друга (зазор около сантиметра).
  • Патрубки (сгоны) для монтажа на трубы отопления.
  • Проволока.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

Самодельный индукционный котел

Инструкция:

Варятся два «стакана» один большего диаметра, другой меньшего. Так, чтобы входили друг в друга. Внешний будет корпусом прибора, а на внутренний по слою изоляции наматывается катушка, концы которой выводятся через дно верхнего «стакана».
Соединить детали корпуса можно либо фланцами, либо заварить намертво. Фланцевое соединение позволит в дальнейшем разбирать и собирать прибор, не прибегая к грубым методам.
Когда две детали соединяются, то получается лабиринт, в котором нагревается теплоноситель.
С помощью сгонов, полученный прибор соединяется с системой отопления. Его приваривают, либо прикручивают муфтами

При монтаже важно помнить, что холодная вода будет поступать снизу, а выходить горячая сверху.
Электрику лучше располагать выше котла, чтобы в случае протечки избежать замыкания.

Так как вихревой котел относится к сложным изделиям, за его изготовление лучше не браться, если вам не до конца ясен принцип работы или вы сомневаетесь, что сможете все сделать качественно и правильно.

Принцип действия

Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Популярные статьи  Предохранительный клапан теплового сброса в системе отопления: для чего нужен, принцип работы

Индукционные печи бывают двух типов:

  • печи с магнитопроводом;
  • печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

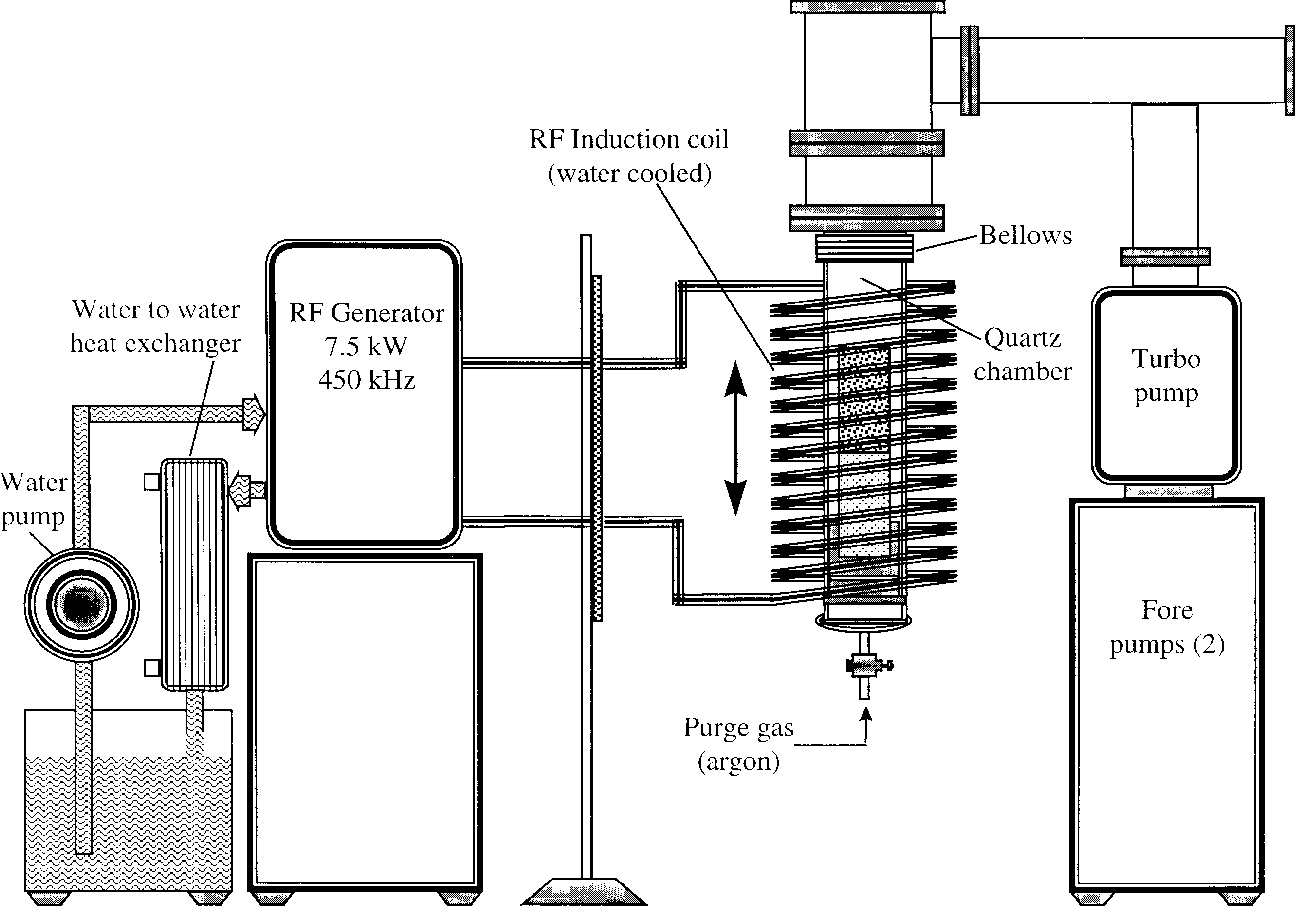

Индукционный нагреватель

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

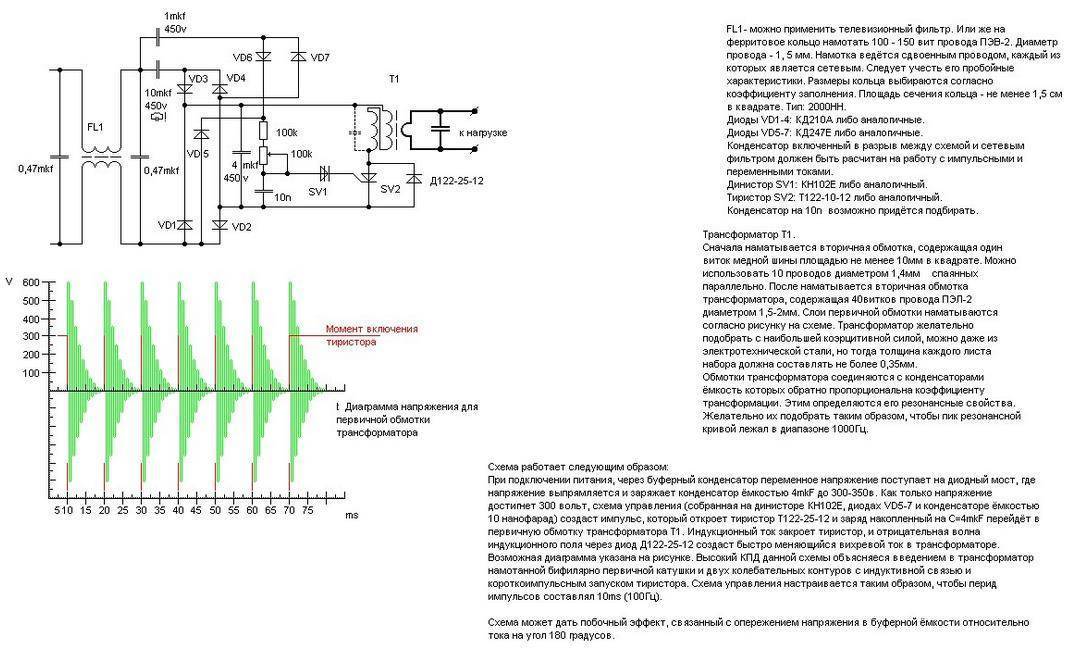

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

  1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
  2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
  3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

https://youtube.com/watch?v=RLev9e9Ydjc

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

  1. Трубу из стали диаметром 120 мм и длиной 65 см.
  2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
  3. Два тэна по 1,2 кВт.
  4. Термостат.
  5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

  1. Шлифовочную машинку.
  2. Сварочный аппарат.
  3. Дрель и набор свёрл.
  4. Линейку и маркер.
  5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

  1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
  2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
  3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
  4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
  5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
  6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
  7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
  8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
  9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Сравнение тэнового и индукционного котла одинаковой мощности

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного домаНо самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г)

тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г)

Для первой модели в комплектации поставляются:

насос

датчик протока

группа безопасности

шкаф управления

датчик температуры

запорная регулирующая арматура

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного домаВес экземпляра на 25квт – порядка 80кг.

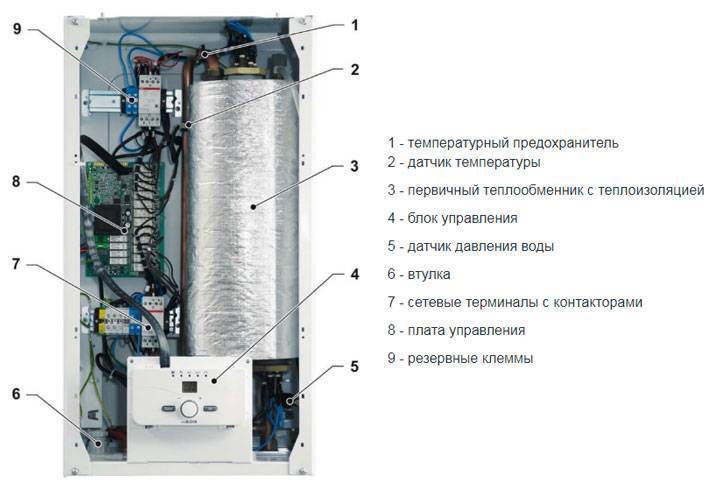

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

Популярные статьи  Клинкерный кирпич для фасада: виды и варианты облицовки

автоматический выбор мощности в несколько ступеней по 2кВт

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

погодозависимая автоматика

Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.

При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.

термозащита по перегреву и замерзанию

датчик низкого давления воды

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

индикация ошибок

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

расширительный бак

манометры механические, либо электронные

возможность подключения бойлера

Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Общая информация про индукционный котел отопления

Производство подобных агрегатов началось в 90-х гг. прошлого века. Многие модели имеют форму цилиндра, поэтому хорошо вписываются даже в малогабаритные помещения.

Предназначение инвертора

Самые дорогие модели оснащают электрическим преобразователем, который обрабатывает сетевой ток следующим образом:

  • выпрямляет;
  • снова делает переменным с частотой до 80 кГц вместо стандартных 50 Гц.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома
Инверторы оснащают электрическим преобразователем.

На первом этапе задействуют простой диодный мост. На втором – схему из быстросрабатывающих ключевых транзисторов и управляющего ими микропроцессора.

Повышение частоты тока приводит к аналогичному изменению генерируемого им магнитного поля. В результате в нагреваемом материале усиливается т. н. скин-эффект. Он состоит в том, что из-за взаимодействия постоянно меняющихся первичного и вторичного полей свободные носители заряда вытесняются в поверхностные слои изделия. В результате увеличивается плотность тока, а значит, и интенсивность нагрева, т. к., согласно закону Джоуля – Ленца, эти величины взаимосвязаны:

ω = j*E.

Температура в глубине материала повышается за счет теплопроводности. С ростом частоты магнитного поля индуктора толщина слоя уменьшается. Как результат, увеличивается плотность тока.

Технические характеристики и функциональные возможности

В паспорте прибора указывают следующие параметры:

  • мощность;
  • напряжение – 220 или 380 В (1- или 3-фазное);
  • габариты и вес;
  • способ установки – настенный или напольный;
  • наибольшую температуру теплоносителя;
  • максимальное давление в баке.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного дома
Индукционный котел имеет высокий КПД до 99%.

Часто обозначают и КПД. Но это маркетинговая уловка – любой электрокотел, независимо от принципа действия, работает с эффективностью 99%.

Вес установки мощностью 15 кВт составляет 15 кг (агрегат марки «Комфорт»), 5 кВт – 11 кг (ELC Indukcion).

Функциональные возможности:

  1. Плавный запуск. Это исключает резкие колебания напряжения в домашней сети.
  2. Регулировка мощности в широких пределах. Например, у отопителя номинальной производительностью 6 кВт имеется 3 ступени по 2 кВт.
  3. Поддержание температуры теплоносителя в указанных пользователем пределах. Прибор автоматически выбирает нужный режим, при необходимости отключается.
  4. Программирование. Пользователь задает график работы отопителя на каждый день недели. Например, в будни с 8-00 до 17-00. Когда дома никого нет, температуру теплоносителя устанавливают на минимум.
  5. Комнатный термостат. С помощью выносного датчика прибор контролирует температуру воздуха в помещении и сам выбирает оптимальный режим работы.
  6. Погодозависимое управление. Некоторые модели отслеживают еще и температуру на улице и при ее изменениях загодя корректируют производительность. Это позволяет избежать перерасхода энергии.
  7. Удаленный контроль. GSM-модуль позволяет включать прибор и менять его настройки со смартфона.
  8. Отображение рабочих параметров на экране. Есть модели с сенсорным дисплеем.

Многие модели укомплектованы расширительным баком и насосом.

Устройство

Прибор состоит из таких компонентов:

  1. Корпуса с тепло- и электроизоляцией.
  2. Котлового бака с сердечником.
  3. Намотанной на него катушки из провода, залитой компаундом.
  4. Блока автоматики.
  5. Клеммной коробки для подсоединения кабеля.

Индукционный котел отопления своими руками: пошаговая инструкция + схема отопления частного домаУстройство индукционного котла.

Принцип работы

Функционирование котла основано на эффекте индукции. Часть совершаемой электротоком работы расходуется на создание магнитного поля вокруг проводника. Если тот собран в катушку, эта доля многократно увеличивается. Таким образом, обмотка котла выступает электромагнитом-индуктором, генерирующим переменное поле.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
