Содержание

Характеристики и принципиальная схема «Стинол 101»

Холодильник Стинол-101 является младшей моделью среди бытовых двухкамерных аппаратов, выпускающихся под этой торговой маркой.

Устройство холодильников-морозильников

Холодильники-морозильники «STINOL-101», «STINOL-124» (рис. 1, а), «STINOL-107», «STINOL-123» двухкамерные. Охлаждение холодильной и морозильной камер осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме (рис. 1, б).

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Рис. 1

.Холодильники-морозильники «STINOL-101», «STINOL-107», «STINOL-123», «STINOL-124» :

а — общий вид: б — схема холодильных агрегатов:
1 — панель управления; 1 — компрессор;
2 — полки; 2 — нагнетательный трубопровод;
3 — направляющая для стока талой воды; 3 — конденсатор;
4 — емкость для фруктов и овощей; 4 — фильтр-осушитель;
5 — ванночки для льда и аккумулятор холода; 5 — капиллярная трубка;
6 — отделение для быстрого замораживания и хранения замороженных продуктов; 6 — испаритель холодильной камеры;
7 — отделение для хранения замороженных продуктов; 7 — испаритель морозильной камеры;
8 — регулировочные опоры; 8 — всасывающий трубопровод
9 — водоотводящая система для удаления талой воды;
10 — индикатор температуры;
11 — съемная барьер-попка;
12 — подвижный упор-разделитель для бутылок;
13 — откидные полки;
14 — съемная барьер-попка с передвижной формой для яиц;
15 — съемная емкость с крышкой;
16 — плафон с лампой;

При включении холодильного агрегата компрессор 1 по всасывающему трубопроводу 8 всасывает пары хладагента из испарителей 6, 7 и по нагнетательному трубопроводу 2 направляет их в конденсатор 3, где они охлаждаются и конденсируются. Из конденсатора жидкий хладагент через фильтр-осушитель 4 и капиллярную трубку 5 поступает в каналы испарителей 6, 7. В каналах испарителей хладагент кипит, превращаясь в пар и поглощая при этом теплоту от охлаждаемой среды. Пары хладагента из испарителя по всасывающему трубопроводу 8 отсасываются компрессором, и цикл повторяется. С помощью терморегулятора I, установленного на панели управления

, автоматически поддерживается заданная температура внутри холодильного отделения.

Горящая индикаторная лампа II зеленого цвета означает, что холодильник-морозильник подключен к электросети. В моделях холодильников-морозильников с системой замораживания «без инея» «STINOL-107» и «STINOL-123» применен воздушный способ охлаждения с помощью вентилятора, что предотвращает образование инея на замороженных продуктах и интенсифицирует процесс холодильной обработки (замораживания) пищевых продуктов.

Электрические схемы холодильников-морозильников «STINOL-101» и «STINOL-124» представлены на рис. 2, а «STINOL-107» и «STINOL-123» — на рис. 3.

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Рис. 2.Электрическая схемы холодильников «STINOL-101» и «STINOL-124»:

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Рис. 3

. Электрическая схемы холодильников «STINOL-107» и «STINOL-123»:

L— фаза; Т1М— таймер;
N— нейтраль; TR— тепловое реле электронагревателя испарителя;
ТН1— терморегулятор холодильника: ТF— плавкий предохранитель;
RН1—тепловое реле компрессора; С01— компрессор;
RА1—пусковое реле компрессора; R1— электронагреватель испарителя;
SL1— индикаторная пампа: R2— электронагреватель поддона испарителя
1L1— выключатель лампы;
L1— лампа холодильной камеры;

Эксплуатация холодильников-морозильников

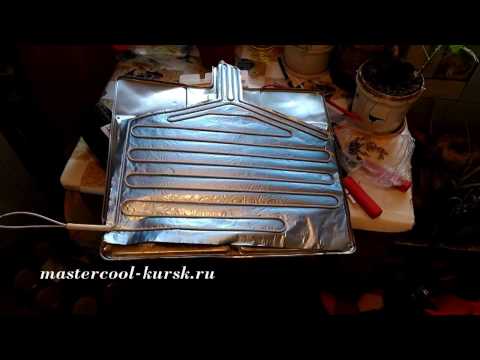

Оттаивание испарителя холодильной камеры, расположенного на задней стенке, осуществляется автоматически во время нерабочей части цикла работы компрессора. Талая вода собирается водоотводящей системой и поступает в ванночку, расположенную на компрессоре, где и испаряется. Оттаивание морозильной камеры холодильников «STINOL-101» и «STINOL-124» выполняют периодически вручную. Когда толщина слоя инея на полках превысит 5 мм, одинарную риску ручки терморегулятора устанавливают в положение «Выключено» (0) и оставляют дверь открытой вплоть до полного оттаивания инея.

Оттаивание морозильной камеры холодильников «STINOL-107» и «STINOL-123» осуществляется автоматически. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона морозильной камеры. Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам — в ванночку на компрессоре, где и испаряется. Когда температура ребер испарителя достигает 10°С, тепловое реле отключает нагреватель испарителя. Через 7. 10 мин таймер отключает электрические цепи нагревательных сопротивлений испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.

Эксплуатация холодильников Стинол

Инструкции по эксплуатации холодильного оборудования торговой марки Стинол схожи между собой для всех моделей. В них отражена информация по использованию возможностей агрегатов и предотвращению их выхода из строя в результате неправильных действий владельца.

Общее руководство по эксплуатации содержит следующие разделы:

  • общие указания – информация о предназначении прибора;
  • технические данные, габариты состав устройства и комплектация;
  • устройство модели и принцип ее функционирования;
  • требования к безопасности – особенности подключения прибора к электрической сети;
  • подготовка прибора к работе;
  • правила эксплуатации и ухода за прибором, в частности, управление режимами, особенности распределения температуры по имеющимся камерам, советы по рациональному размещению продуктов;
  • возможные неисправности агрегата и способы ремонта;
  • гарантийные обязательства производителя.

Далее рассмотрим основные технические характеристики популярных моделей холодильников Стинол и ознакомимся с принципами их функционирования.

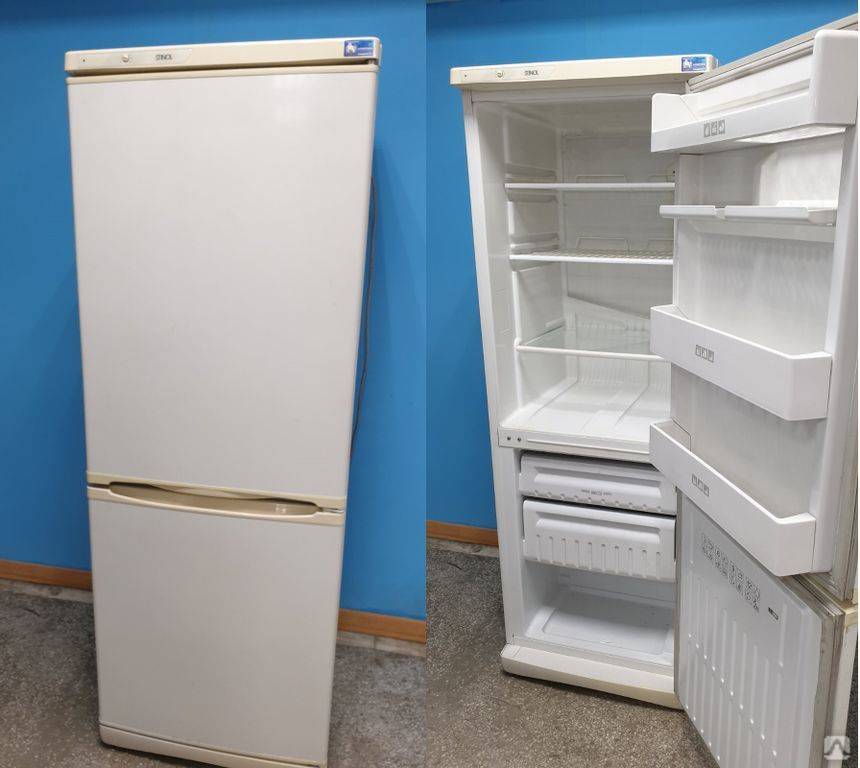

Модель 101

Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.

Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.

Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.

Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.

Модель 103 (rf s 345)

Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.

Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.

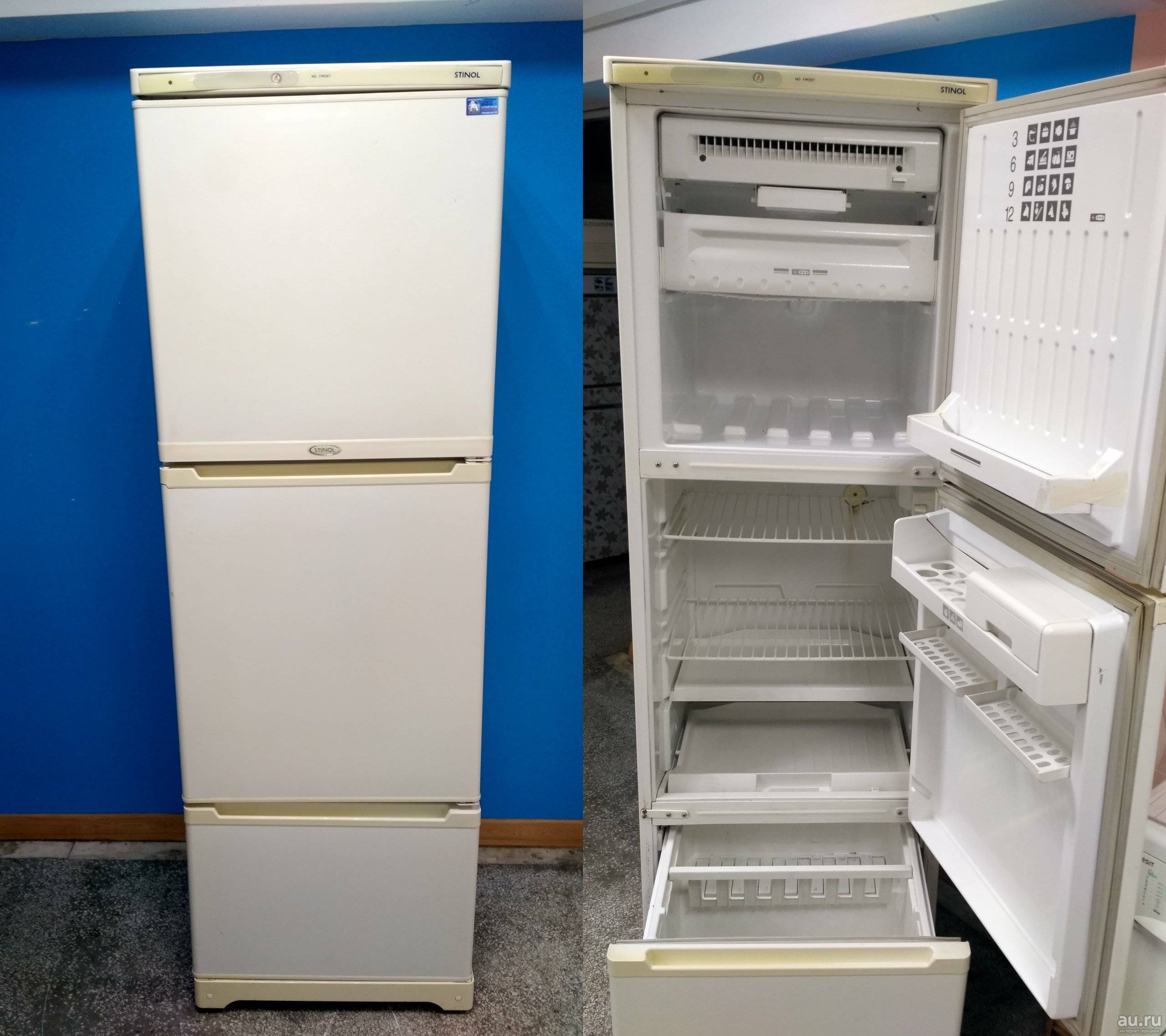

Модель 104 (nf 330 4t)

Стинол 104 – однокомпрессорный холодильник, который состоит из трех камер: холодильной, морозильной и выдвижного отсека для размещения овощей и фруктов. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Регулировка температуры в холодильнике Стинол

Отличительной особенностью холодильников Стинол является наличие двух отдельных регуляторов температуры с пятью делениями – для холодильной и морозильной камеры. В однокомпрессорной модели Стинол 110, оснащенной системой автоматического размораживания No Frost, регулировка температурного режима происходит следующим образом – электромеханический таймер по истечении времени, необходимого для намораживания льда, отключается и передает сигнал на чувствительные датчики терморегулятора, после чего тепловым реле размыкается цепь и начинается процесс оттаивания. При превышении заданной температуры таймер запускается снова, повторяя весь цикл сначала.

Популярные статьи  Решили сделать светящиеся стены: выглядит круто, а мужу не нравится!

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Регулятор температуры

Как регулировать температуру в холодильнике Стинол:

  • Установить обычный уличный термометр внутрь холодильной камеры.
  • Регулятор температуры поставить в рекомендованное инструкцией положение (обычно это 3, можно попробовать переместить на деление 4).
  • Оставить градусник в камере на два часа, после проверить температуру. При оптимальной температуре +2 +5°C больше ничего не нужно регулировать. Если температура выше установленной отметки, подвинуть регулятор еще на деление вперед и замерять еще час. При слишком низкой температуре повернуть ручку назад.

Аналогичные действия по измерению температуры проводятся и для морозильной камеры, нормальные пределы которой составляют –18…–21°C. Для модели Стинол 110 оптимальная температура в морозилке составляет –18°C.

При регулировке не стоит пренебрегать приложенной к прибору инструкцией по эксплуатации, где четко расписано, какая температура в нем должна быть и как ее правильно выставить, и тогда холодильник прослужит вам без всяких нареканий не один год. Если по какой-то причине таковой под рукой не оказалось, на видео вы можете посмотреть подробную инструкцию, как регулировать и устранять неполадки вашего агрегата.

Как осуществляется регулировка температуры в холодильнике? Многих хозяек интересует этот вопрос.Такая бытовая техника, как холодильник, имеется в каждом доме или квартире. Это главный кухонный помощник, с помощью которого сохраняется свежесть и качество пищевых продуктов. В инструкции по эксплуатации каждой модели указаны все характеристики и правила обращения с прибором.

Не морозит холодильник Стинол Ноу Фрост

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

В холодильниках Стинол с капельным удалением конденсата и воздушной заморозкой Ноу Фрост испарители вынесены за стенки камеры. Доставка холода выполняется бесконтактным способом. Взаимодействуют 2 системы, больше узлов – повышается число поломок.

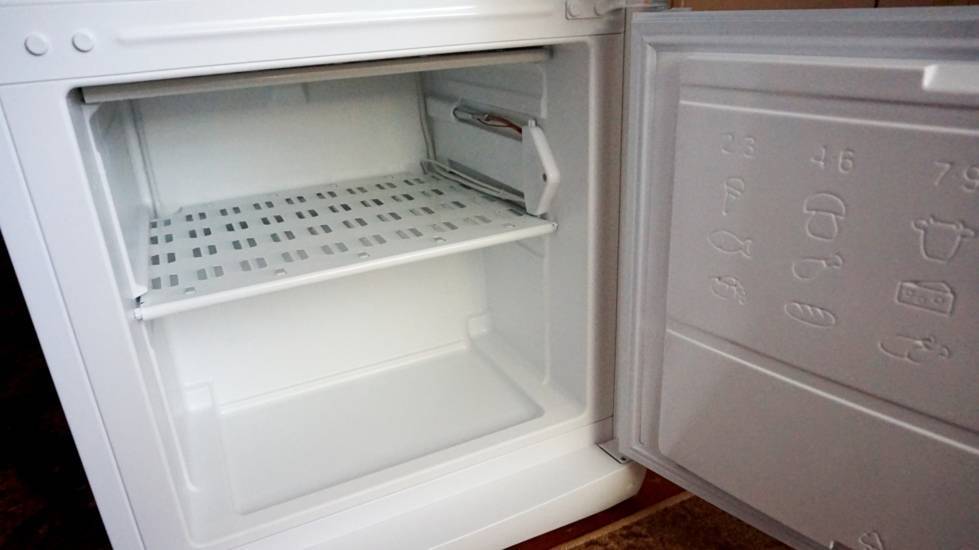

Если в холодильнике Стинол не морозит морозильная камера – это значит, вентилятор не работает, не доставляет охлажденный воздух в камеру. Почему он может остановиться?

  1. На испарительном радиаторе отложилось большое количество льда, лопасти заклинило. Это может случиться, если не работает нагреватель, который включается таймером, для оттаивания намерзшего на трубках конденсата.

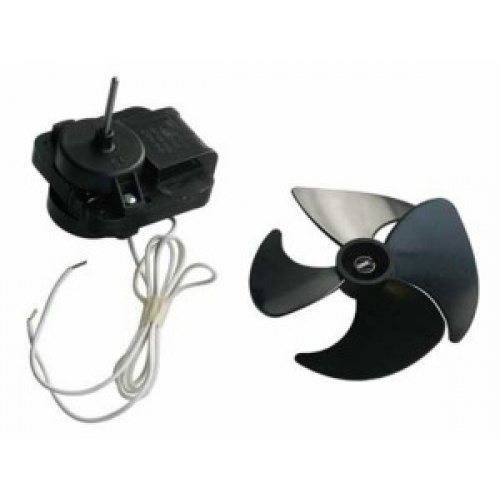

  2. Неисправен мотор вентилятора, или наледь образовалась на лопастях

Найти и устранить неисправность можно после полной разморозки холодильника в течение 1-3 суток. Скрытый за декоративными панелями лед не виден, камера имеет хорошую теплоизоляцию, таяние будет длительным.

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

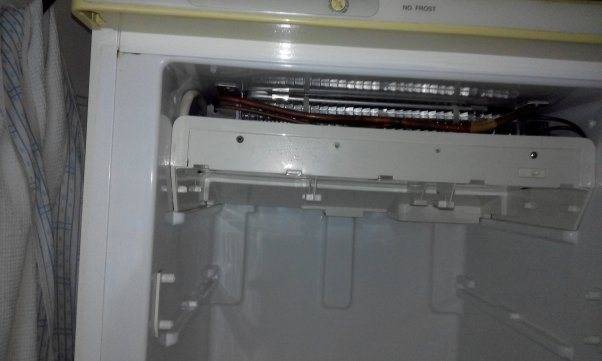

Бывает, вентилятор в холодильнике Стинол работает, морозильник держит холод, а плюсовая камера не морозит, почему? Холод от вентилятора вверх подается по воздуховоду, на его пути стоит заслонка, которая вращается. Если воздуховод изнутри покроется коркой льда, заслонка застрянет. Чтобы запустить ее нужно разморозить аппарат и отрегулировать рамку.

Работа вентилятора всегда добавляет шум. Насторожить пользователя должно, если его деятельность сопровождается посторонним скрипом и скрежетом – наверняка, оттайка отказала, пропеллер задевает наледь, поэтому шум усиливается. Во время сменить предохранитель, найти неисправность, и не придется менять ветродуй. Инструкция АО эксплуатации предписывает раз в год размораживать шкаф с Ноу Фрост, прочищать пылесосом воздушные зазоры.

Зачем требуется заменить двери

Активность правой или левой руки — вполне достаточная причина для переустановки. Дверное полотно холодильника, особенно объемного, рассчитанного на достаточно большую нагрузку, отличается изрядным весом. Постоянно использовать «неправильную» руку для открывания и удерживания створки не слишком-то удобно. Вторая причина встречается куда чаще

При выборе и покупке аппарата обращается внимание на его технические характеристики и удобство пользования, а также на размеры, но, как правило, не учитывается, что распашная створка потребует места для открывания. Ремонт – перестановка на кухне, вызванная монтажом, например, мойки или стиральной машины, потребовала перемещения и холодильника. А, так как площадь кухни обычно невелика, то выясняется, что на новом месте дверь не открывается, а переставить холодильный шкаф больше некуда

А, так как площадь кухни обычно невелика, то выясняется, что на новом месте дверь не открывается, а переставить холодильный шкаф больше некуда.

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

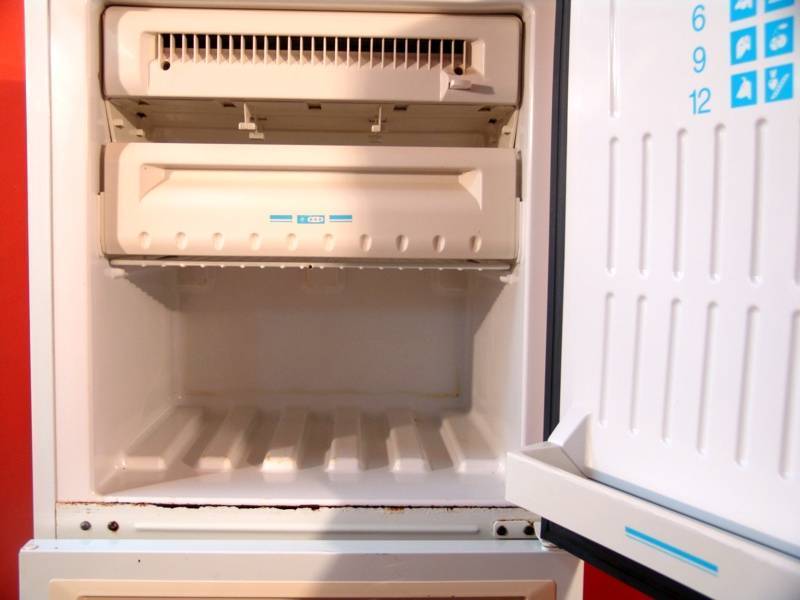

Разрешить затруднение можно, переустановив створку.

Как заменить дверь в холодильнике.

Прежде чем осуществить переустановку, нужно убедиться в том, что она возможна: на корпусе аппарата и на створке с левой стороны должны размещаться заглушки. В некоторых моделях предусмотрено использование дополнительных деталей – в этом случае они должны входить в состав комплекта.

Как правильно заменить створку, обычно, подробно описывается в инструкции завода-изготовителя. Но если за давностью времени она утеряна, то можно пользоваться общими принципами.

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

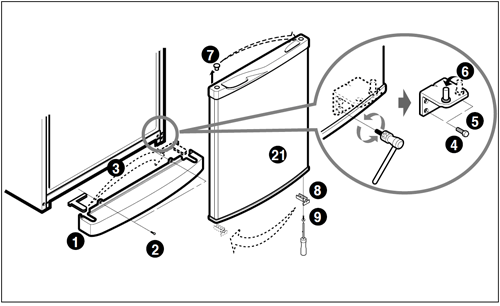

Перед тем как перевесить дверное полотно, следует отключить агрегат – рекомендуется полностью обесточить его, извлечь полки и контейнеры, а также демонтировать ручку.

  1. Плоской отверткой приподымаются и снимаются заглушки с болтов.
  2. Откручиваются крепления на корпусе. При этом следует придерживать створку, чтобы не повредить нижнюю петлю. На фото – момент демонтажа петли.
  3. Створка приподымается и снимается с нижней петли.
  4. Снимаются поворотные петли. Все имеющиеся заглушки с левой стороны устанавливаются на правую сторону в места крепления.
  5. Если в модели не предусмотрено использование дополнительных деталей, то все снятые петли монтируются на левую сторону в зеркальном отображении. Установку рекомендуется начинать с верхней петли.
  6. Для того чтобы перевесить дверцу, следует установить ее в нижнюю петлю, а затем закрепить болтами верхнюю. Полотно регулируется, пока не достигается плотное прилегание по всему периметру.

На видео процесс переустановки в однокамерном холодильнике представлен более подробно

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Диагностика и ремонт

Диагностика холодильного агрегата включает такие этапы:

Проверка металлических деталей. Нужно осмотреть элементы на наличие признаков деформации, коррозии или износа защитного покрытия. Оценка герметичности корпуса. Поверхность осматривают на наличие пробоин или вмятин

Нужно обратить внимание на надежность фиксации деталей. Измерение температуры воздуха в камерах, осмотр задней стенки, определение потребляемой мощности

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Способ выявления проблем и их устранения зависит от причин возникновения поломки.

Холодильник не включается

Если не включается холодильник, нужно выполнить такие действия:

  1. Проверить подключение сетевого кабеля к розетке. Возможно, причина кроется в неплотном прилегании штепселя или отключении электроэнергии.
  2. Осмотреть систему охлаждения. Найти поврежденный участок, не используя специальные приборы, невозможно. Однако имеется один внешний признак — вздутие изоляции на задней стенке холодильника. В таком случае пробоину запаивают, систему заправляют хладагентом.
  3. Проверить работоспособность компрессора и защитного реле. При поломке последнего включение прибора сопровождается появлением щелчков. Устранить эти проблемы своими руками сложно, ремонт стоит доверить специалисту.

Иногда не работает холодильник в течение нескольких часов, а потом сам начинает запускаться. Оставлять эту проблему без внимания также не стоит, компрессор со временем выходит из строя и перестает включаться.

Холодильник не морозит

Если не работает холодильная камера, нужно осмотреть такие узлы оборудования:

  • компрессор;
  • капиллярная система;
  • защитное реле двигателя;
  • электромагнитный клапан (у двухкамерных моделей с единственным мотором).

Для устранения неисправностей выполняют такие действия:

  1. Выставляют ручку терморегулятора в правильное положение. Иногда термостат сдвигается, из-за чего холодильный шкаф включается, но плохо морозит. Механическая ручка сдвигается при загрузке продуктов. При наличии электронного блока управления перенастраивают режимы.
  2. Проводят калибровку термостата. Выполнить это действие самостоятельно не получится. Нужно обратиться в сервисный центр.
  3. Замена термодатчика. Деталь вынимают из посадочного места, которое располагается возле блока управления, отсоединяют кабели. Установку нового элемента выполняют в обратном порядке.
Популярные статьи  Как выбрать древесину для постройки дома: какая порода лучше

Плохо охлаждает, но морозилка работает

Современные модели холодильных шкафов снабжается 2 компрессорами. Каждый отвечает за работу одной из камер. Если морозилка работает, а нижнее отделение перестало охлаждать, выполняют такие действия:

  1. Осматривают компрессоры. Если они горячие, речь идет о межвитковом замыкании. Проблема возникает при перепадах напряжения или неправильной эксплуатации оборудования. Обмотки проверяют с помощью мультиметра, при необходимости ремонтируют или заменяют.
  2. Проверяют трубки системы охлаждения. Если перегревается только 1 компрессор, причина кроется в плохой циркуляции хладагента или выходе из строя автоматической системы оттайки. Устранением проблемы занимаются специалисты.

Если температура в холодильнике повышается при нормально работающей морозилке, нужно проверить испаритель, защитное реле, термостат.

Примеры неисправностей моделей

Разобраться пользователям с конкретными проблемами поможет рассмотрение отдельных моделей производителя.

Стинол 101

Характерная проблема для этой двухкамерной модели с одним компрессором — аппарат не включается. Это может свидетельствовать о неисправности электропроводки или компрессора. Также влияние оказывает и низкое напряжение в сети.

Данная модель требует регулярной разморозки. При наростах льда, аппарат работает в режиме повышенного расхода электроэнергии.

Стинол 102

Аппарат двухкомпрессорный, с системой «Ноу Фрост» и двумя термостатами. Особенность устройства — циркуляция воздуха между морозильным отсеком и испарителем. Часто выходят из строя термореле, а также случается утечка фреона.

Стинол 103

Эта модель — аналог предыдущей по конструкции, наличию двух компрессоров, капельной разморозки и устройству электронного управления. Спустя 5-7 лет эксплуатации выходят из строя терморегуляторы. Единственный метод решения проблемы — замена старых элементов на новые.

Может отказать один из компрессоров. В случае ремонта и замены этого элемента, впоследствии следует заполнить систему фреоном и проверить ее герметичность.

Видео: ремонт холодильника Стинол 103 своими руками

Ремонт холодильника Стинол 103 своими руками – я смог вы тоже. Более 5000 в канале видели видео?

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителейWatch this video on YouTube Watch this video on YouTube

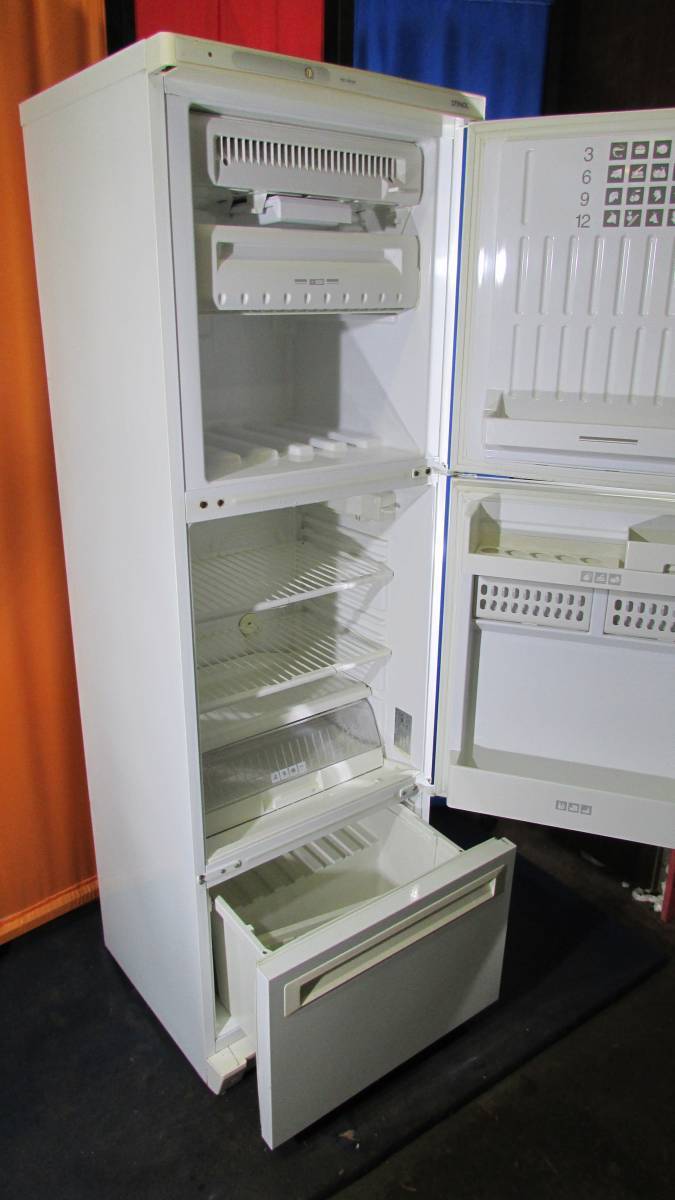

Стинол 104

Особая, трехкамерная модель. Помимо холодильного отсека и морозильника, присутствует дополнительная выдвижная полка в морозильном отсеке. Устройство функционирует от одного компрессора, но для каждой камеры предусмотрен отдельный испаритель.

Для Стинол 104 характерен ряд неисправностей:

  • засорение фильтра-осушителя;
  • утечка фреона;
  • засор капиллярной трубки;
  • холостой режим работы компрессора и, как следствие, сбой температуры внутри камер;
  • неисправность терморегулятора.

Стинол 110

Представитель надежных моделей этой марки холодильников. Два отсека обслуживаются одним компрессором и двумя испарителями. Со временем может произойти засор капиллярной трубки, что проявляется в самопроизвольном выключении аппарата и повышении температуры в холодильной камере. Регулировка температуры обеспечивается электромеханическим таймером.

Выход агрегата из строя случается и из-за поломки термостата. Об этом свидетельствует мигание цветной лампочки на панели, как свидетельство повышенной температуры в одном из отсеков.

Холодильники, выпущенные маркой Stinol, обладают положительными характеристиками, но и им свойственны недостатки. В случае поломки, отремонтировать агрегат можно и своими руками, при наличии инструкции, навыков и знаний. Более сложные процедуры, связанные с разборкой оборудования, диагностикой и заменой комплектующих лучше доверить профессионалам.

Видео: ремонт системы No Frost в Стинол 110

Stinol 110. Ремонт системы No Frost

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителейWatch this video on YouTube Watch this video on YouTube

Хотите разбираться лучше других?

  • Холодильник Индезит не морозит — топ неисправностей и методы их устранения – Какие неисправности встречаются чаще всего В двухкамерных холодильниках «Индезит» может отказывать в работе верхняя холодильная камера — причин бывает несколько. Не работает…
  • Основные неисправности бытовых холодильников «Бирюса»: как устранить проблему – Российский холодильник Бирюса отличается качеством, позволяющим соперничать даже с продукцией известных марок. Но и тщательный контроль, и гарантия на 2-3 года не обеспечат полное…
  • Замена пускового реле холодильника Stinol своими руками – Диагностика неисправностей пускового реле холодильников Stinol Несмотря на то, что производитель делает все возможное для долгосрочной эксплуатации холодильников Стинол, с…
  • Основные неисправности и поломки бытовых холодильников Whirlpool – Холодильник Вирпул – агрегат бытового использования, имеющий достаточно сложное строение, в котором все значимые узлы соединены в единую герметичную систему, заполненную…
  • Ремонт терморегулятора холодильника своими руками: как исправить проблему – Самая частая неисправность бытовых холодильных устройств – это поломка терморегулятора. Этот прибор представляет собой реле, поддерживающее установленную пользователем…

Распространенные поломки оборудования Стинол

Полная линейка моделей холодильного оборудования Stinol обладает достаточно высокими показателями надежности и способна работать без поломок на протяжении нескольких лет. Тем не менее, эти агрегаты ,как и холодильное оборудования каждого другого производителя, не имеют страховки от внезапного возникновения нарушений в работе, а также имеют слабые места.

«Болезни» корпуса

Когда стальной шкаф холодильника поврежден ,на испарителе образуется небольшой объем инея, что ведет к накоплению в контейнере для сбора конденсата значительного объема жидкости. Такое состояние выступает результатом нарушения герметичности камеры по таким причинам:

  • неплотное прилегание или дефекты (разрыв и другое) резинки уплотнителя;
  • деформации металлического корпуса и его частей;
  • щели между поверхностями морозильника и уплотнительной резинкой.

Чтобы уплотнительная резинка, когда она растянулась, вернула исходные параметры, ее можно «утянуть» при помощи маломощного фена для сушки волос, мощностью до 1,5 кВт. Для этого разогревают горячим воздухом резинку уплотнителя в месте прилегания и немного тянут – для восстановления исходной формы детали. По завершению манипуляции дверцы холодильного шкафа закрывают. Продолжать использовать холодильник допускается только после полного остывания резинового уплотнителя. Когда защитный слой порвался, то его заменяют.

Выход из строя элементов автоматики и электроцепи

Нередко неисправности происходят с компонентами электрической цепи или устройствами автоматики. К ним относятся такие:

  • неисправности пускового или теплового реле.
  • сбои работы вентилятора, компрессора и иных составных элементов;
  • понижение сопротивления изоляции электросхемы;
  • дефекты таймера и морозильной камеры;
  • засорение дренажной системы частицами пищи и подобным;
  • неисправности нагревателя поддона испарителя.

Ликвидация поломок автоматики в агрегатах Стинол заключается в обнаружении дефектного компонента, ремонте, а когда он невозможен – замене элемента на новую деталь.

Хладагент

Когда превышен объем фреон во время заправки трубопровода. температура находится на уровне менее -18 ̊С, в холодильном отсеке прохладно, а обратная трубка покрыта слоем инея или покрывается конденсатом. Для нормализации функционирования холодильного оборудования, после обкатки на протяжении двух часов, исправляют объем хладагента.

Когда дозировка заправки понижена, холодильный агрегат достаточно теплый, а температура понижена свыше, чем на -25̊ С. На задней стенке при этом способен образовываться иней. Решение проблемы аналогичное тому, что используют при завышенном объеме хладагента – дозу корректируют до нормальной.

Когда наблюдается утечка фреона, в зоне нарушения герметизации трубопровода наблюдаются маслянистые пятна. Для ликвидации неисправности необходима запайка места пробоя и заправка агрегата хладагентом.

Популярные статьи  PIR плиты – современный термоизоляционный материал: виды, характеристики

Проблемы с термостатом и их диагностика

Регулятор температуры выходит из строя достаточно часто и это выступает следствием того, что деталь немецкого производства от фирмы Ranko рассчитана на эксплуатацию на протяжении пяти, но не более 6 лет. Когда термостат выходит их строя, компрессор также не включается и, чтобы предотвратить дальнейшие неисправности других компонентов, которые при поломанном термостате начнут происходить, надо починить регулятор температуры. Дома произвести диагностику на работоспособность компонента затруднительно, но возможно. Присутствует два варианта проверки рабочего состояния термостата:

  1. Контакты термостата обязаны быть замкнуты, за счет этого поддерживается непрерывность электрической цепи и происходит подача энергии на вход компрессора. Проверяют – присутствует ли питание и, когда его нет, прозванивают целостность цепи полностью – от розетки. Когда питание присутствует, его выключают и прозванивают конкретные контакты. Когда они оборваны, терморегулятор необходимо заменять новым.
  2. Входные контакты термостата замыкаются при помощи перемычки (между собой, используется инструмент с изолированной ручкой и токопроводящей рабочей частью). Когда компрессор начинает работать, то это свидетельствует про неисправность терморегулятора. Когда компрессор не запускается, проблема не в нем. Неисправность также возможно выявить «на слух» — при механическом повороте переключателя термостата присутствует щелчок и когда его нет, скорее всего терморегулятор вышел из строя.

Каждая неисправность холодильного оборудования Stinol, возраст которого превышает 10 лет, обязана быть рассмотрена мастером. Ремонт этих агрегатов в основном подразумевает замену неисправной детали рабочей.

Сломался компрессор

Симптомы: не слышно работы мотора компрессора.

Самый неприятный случай — поломка дорогостоящего компрессора: он редко подлежит ремонту, как правило, его приходится менять. Делать это должен, конечно, только мастер из специализированного сервиса, который обеспечит его надежными комплектующими, качественным инструментом и дополнительным оборудованием, подробной технической документацией.

Если у вас холодильник с двумя компрессорами, то вполне возможно, что у вас перестанет морозить именно та камера, за которую отвечает сломавшийся компрессор, тогда как другая будет нормально работать.

Морозильная камера

Исходя из того, какое количество камер в холодильнике, морозильный отсек может находиться вместе с главным отделом, либо раздельно от него. Последний вариант считается оптимальнее, так как даёт возможность снизить температурные скачки вследствие частого открывания дверцы.

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Оптимальное значение температуры в морозилке холодильника составляет -18°С. В случае низкой загрузки лучше настроить регулятор на значении -16°С. За счёт этого удастся сократить расход электроэнергии. При сильной загруженности морозильной камеры, необходимо выставить температуру до -20-25°С, чтобы предотвратить порчу продуктов.

Некоторые особенности процесса

Чтобы перевесить двери без проблем, необходимо смотреть на представленные фото, ознакомиться с видео, а также с некоторыми рекомендациями:

  • Встречаются двухкамерные модели с общим креплением дверей. Процедура усложняется, поскольку нужно делать демонтаж и монтаж одновременно двух створок.
  • Если мы перевешиваем двери холодильника Атлант, нужно учесть один существенный нюанс. Многие модели этого бренда имеют переставляющийся верхний навес, а вот для нижнего может не быть отверстия. Может понадобиться покупка левосторонней нижней петли. Также можно сделать отверстия самостоятельно, однако этот процесс весьма ответственный, поскольку может сказаться на герметичности прибора.
  • Если дверца с дисплеем, демонтаж и установка несколько усложняются. Придется сначала снимать кабель, находящийся возле верхней петли. Если модель с дисплеем позволяет перевесить створку, этот кабель должен иметь специальный разъем, позволяющий его рассоединить.
  • Не стоит думать, что перевешивание двери может помочь в ситуации, если имеется неплотное ее прилегание. Чаще всего процедура не дает результата. Ведь причина такого явления – износ уплотнителя, поэтому его замена решит проблему.

Температурные нормы для холодильника для различных продуктов

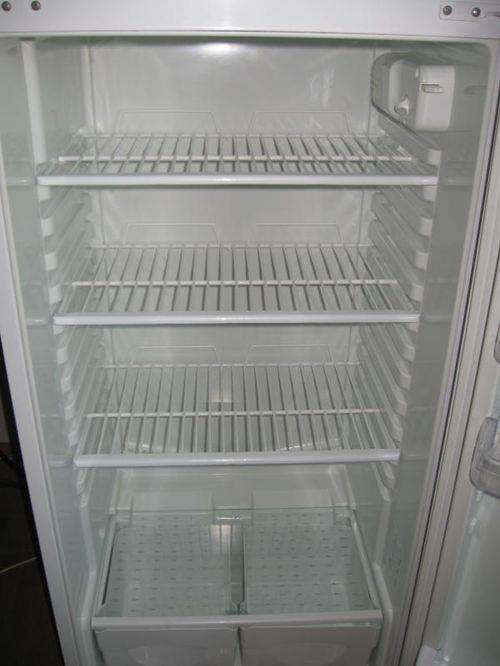

Регулятор температуры холодильника Стинол необходимо зафиксировать в положении, которое, согласно инструкции, наиболее соответствует идеальному температурному режиму. После этого продукты на полках размещают в соответствии с установленными для них нормами хранения и системой распределения холода по камере (у некоторых моделей наиболее холодная полка верхняя, а у некоторых – средняя).

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Холодильник Стинол

Итак, какая температура в холодильнике Стинол будет оптимальной для хранящейся в нем разной пищи:

  • Блюда из мяса и рыбы, а также яйца, твердые сыры, молоко и молочные продукты, соусы лучше всего сохраняются при температуре от +1 до +3°C, поэтому их располагают на самой холодной полке.
  • В диапазоне от +2 до +4°C отлично себя чувствуют колбаса, брынза, готовые блюда из круп и полуфабрикаты.
  • Супы, вареные овощи и хлеб остаются дольше свежими, если хранятся при температуре от +3 до +5°C – это средняя полка.
  • Установленная температурная норма для морепродуктов – от +4 до +6°C, следовательно, такая должна быть температура на полке, где они лежат.
  • Свежие овощи и фрукты кладут на самую нижнюю полку или в специальное отделение, где температура колеблется от +6 до +8°C (исключение составляют только ананас и банан – их лучше держать вне холодильника при комнатной температуре).

Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Продукты в холодильнике

В замороженном виде любой продукт будет храниться достаточно длительный срок.

Электрическая схема двухкамерных и двухкомпрессорных моделей

В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в компрессор.

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей.

В холодильниках No Frost эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее.

Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное пускозащитное реле для каждого компрессора.

Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами.

В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
