Гофра для электропроводки: виды, характеристики и инструкция по монтажу

Содержание

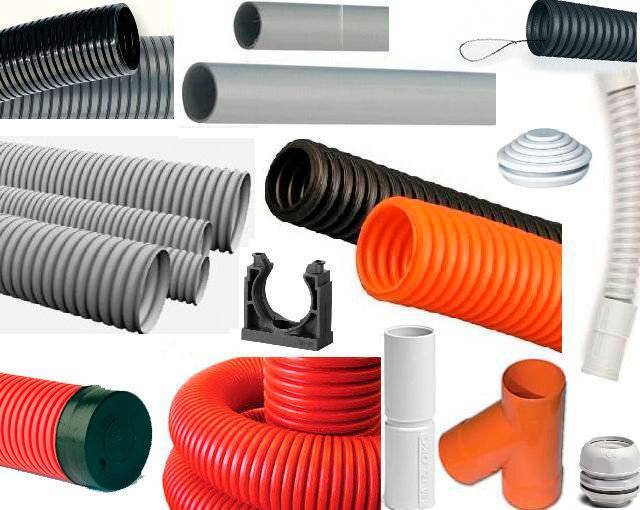

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

  • Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
  • Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
  • Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.

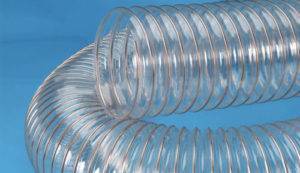

  • Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

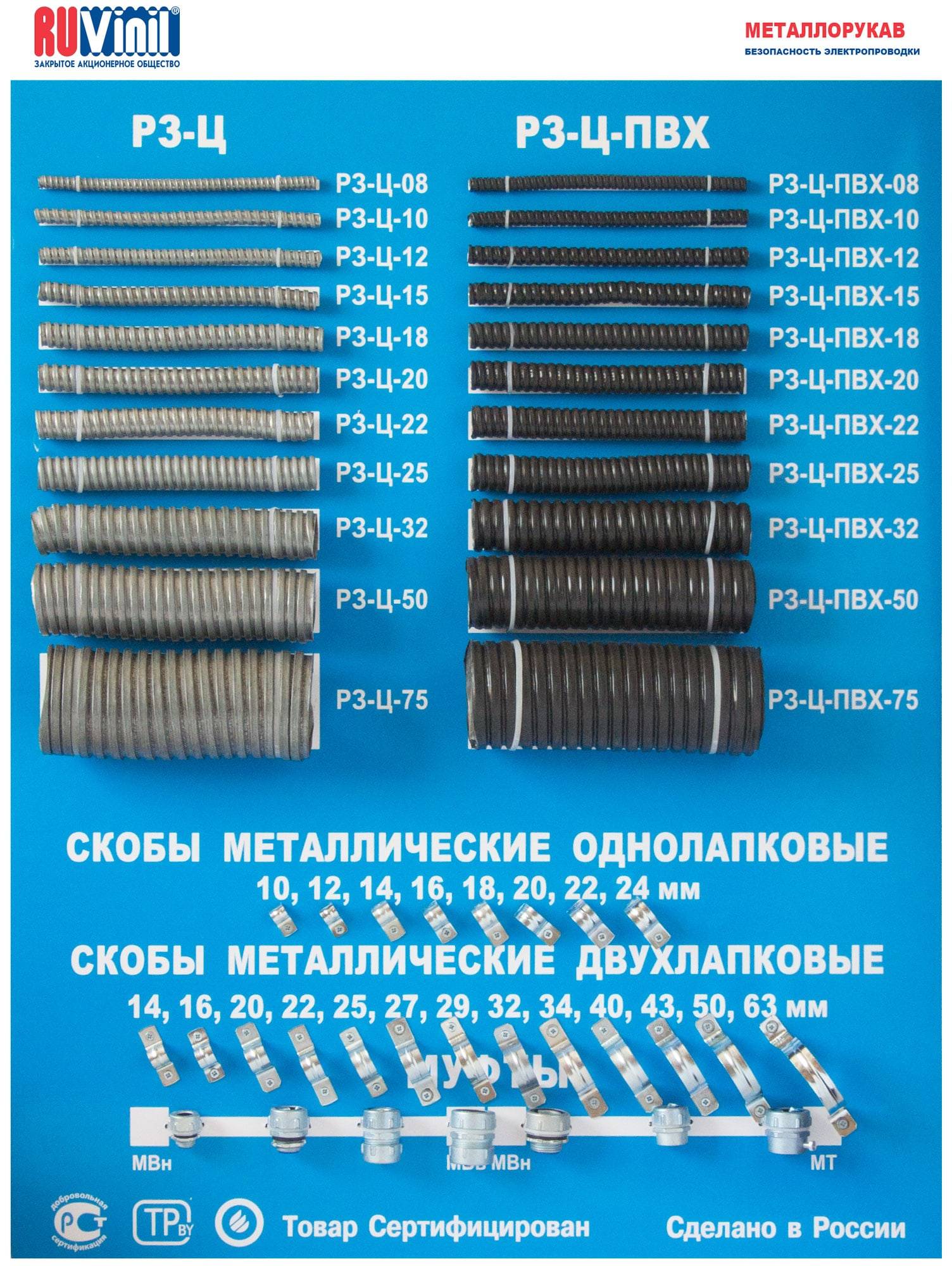

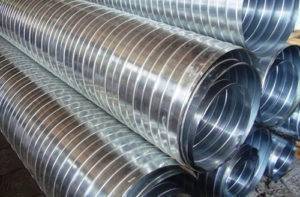

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: «Какие бывают металлические трубы для электропроводки – характеристики и правила выбора«). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.

Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.

Нестандартные случаи

Одна из нестандартной ситуации является отрыв струны от проводника, из-за сильного натяжения.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуКак устраняется проблема в экстренной ситуации
Совет! В данном случае, рекомендуется продетую гофру отрезать и оставить.

Статья по теме:

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Затем проволока и кабель соединяется заново, и продолжить дальнейшие работы. Два куска трубы можно соединить при помощи изоленты.

Чтобы протянуть провод через гофру для проводов, необходимо загнуть конец проводника на 180 градусов. Это поможет просунуть изделие полностью на всю нижнюю длину.

Очень длинный отрезок гофры

Если в помещении места недостаточно, а понадобится проделать 30-ти метровый отрезок, то лучше сделать это в комнате.

Решение вопроса с очень длинной гофрой:

  1. Соединяем кабель со струной.
  2. Выходим из подъезда, на верхнем этаже закрепляем к перилам свободный конец проволоки, после чего протягиваем гофру.

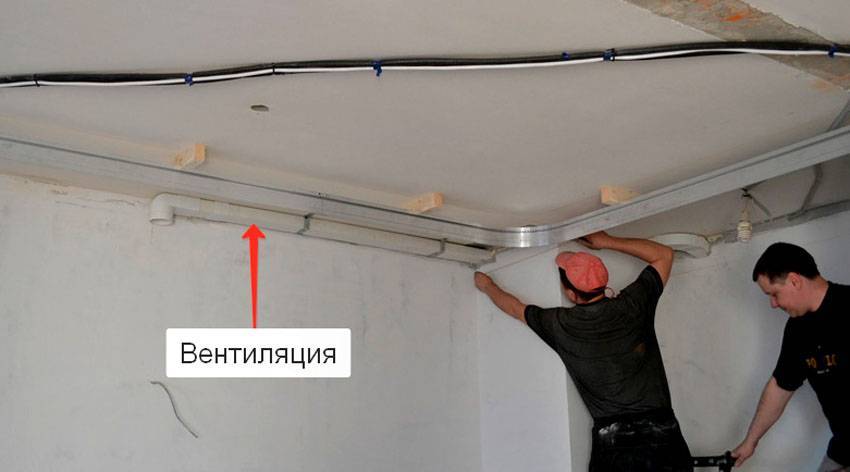

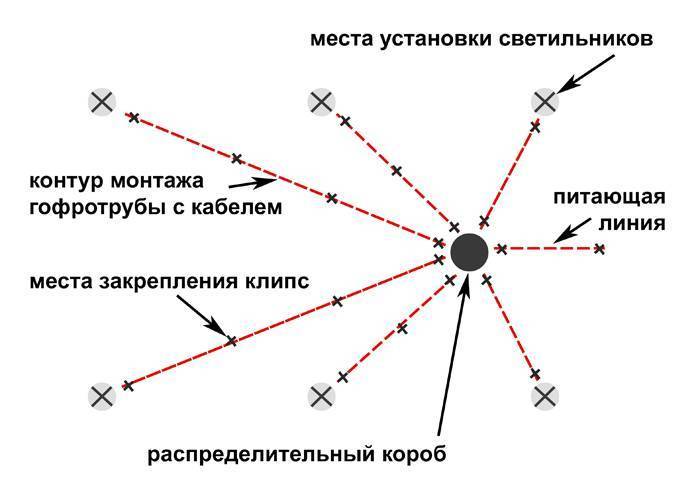

Монтаж проводника по потолку

Во время ремонтных работ возникают разные ситуации, включая протяжку проводов по потолку.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуПроведение работ при помощи трубы

Здесь ситуация сложнее, если все зашито, то монтаж лучше всего произвести через штробы. Тогда провести проводник по потолку может обычная труба.

Как производится монтаж, если изоляция резиновая

Основная проблема, это трение между стенками гофрированной трубы. В этом случае, даже проволока не облегчает процесс, так как не будет протяжки.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуЧто делать, если резиновая изоляция

Ошибки и правила монтажа кабеля в гофре

не создавайте острых углов при проектировании трасс

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения

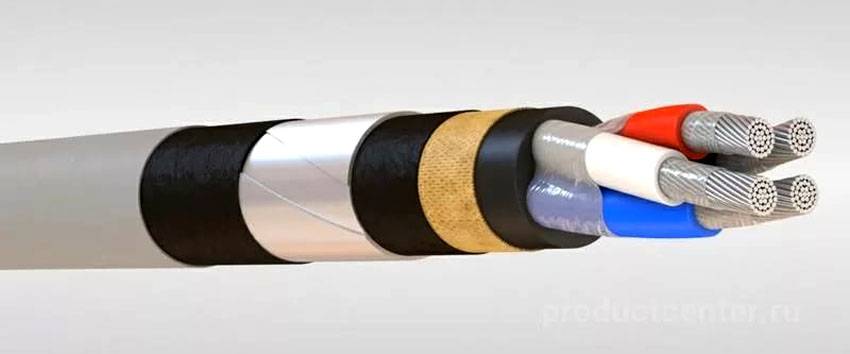

Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет. Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации

Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

  • увеличенный уровень влажности;
  • чрезмерные нагрузки и перегревы;
  • ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.

Гофра для электропроводки: виды, характеристики и инструкция по монтажу

Устойчивость к агрессивным воздействиям внешней среды

Использование гофрированных труб из ПВХ, а также аксессуаров к ним недопустимо в местах присутствия агрессивных жидкостей: ацетона, ацетальдегида, дихлорметана, нефтепродуктов (включая моторное масло) и т.д. Перечисленные химические соединения практически всегда присутствуют в грунте, особенно в крупных городах.

Невысока стойкость ПВХ и ко многим другим веществам, которые встречаются в промышленных и бытовых отходах, не допускается воздействие на них острых и тяжелых предметов. Поэтому для защиты подземных электрических коммуникаций рекомендуется применять трубы из ПНД.

№1. Что такое гофротруба и зачем она нужна?

Гофрированная труба может быть изготовлена из разных материалов, но ее строение остается неизменным. Состоит она из участков с разным поперечным сечением, которые закономерно чередуются друг с другом. Участки меньшего диаметра отличаются более тонкими стенками и обеспечивают трубе отличную гибкость и способность растягиваться: согнуть гофротрубу можно практически под любым углом. Участки чуть большего диаметра отличаются повышенной толщиной и играют роль ребер жесткости, на них возлагаются все нагрузки и удары.

Популярные статьи  Промывка и опрессовка системы отопления: подробная инструкция

Использование пластиковых гофрированных труб для электропроводки позволяет получить ряд дополнительных преимуществ:

защита проводов от механических повреждений и негативного влияния окружающей среды;
дополнительная влагоизоляция, что особенно важно для помещений с постоянно высоким уровнем влажности;
обеспечение пожаробезопасности. Гофротруба из самозатухающего ПВХ не горит и предотвращает распространение огня;
отсутствие необходимости выполнять дополнительную изоляцию типа экранирования и оплеток;
возможность диагностики и быстрой замены проводки или ее части;
долговечность, которая может достигать 50 лет.

Что такое ПНД и ПВХ

Словом «гофра» принято называть гофрированные пластиковые полые трубы, в которые «упаковываются» электрические кабели, прокладываемые для самых разных целей не только внутри помещений, но и снаружи. Гофрированная стенка такой трубы обладает несопоставимо большей гибкостью, чем гладкая пластиковая трубка такого же диметра и с такой же толщиной стенки. Это очень помогает при прокладке электрических сетей сложной конфигурации.

Две самых распространенных и востребованных у потребителей разновидности: ПНД (полиэтилен низкого давления, а бывает еще и высокой плотности ПВД) и ПВХ (поливинилхлорид). Обе имеют широчайшее применение, но для проводки конкретного типа принято выбирать определенный вид гофры, ориентируясь на его характеристики, преимущества, недостатки и стоимость.

Зачем нужна гофра

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

  • При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

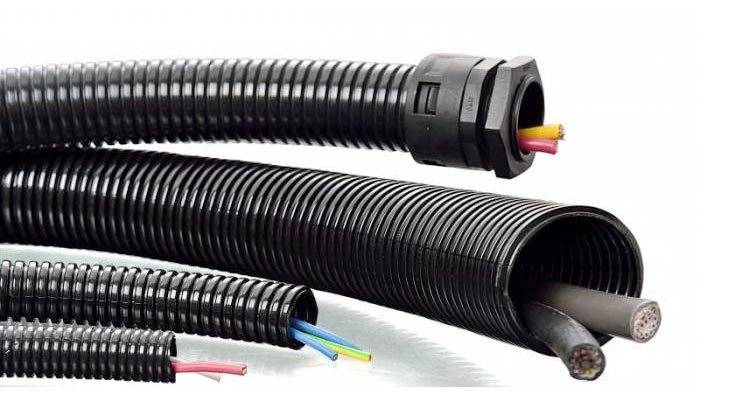

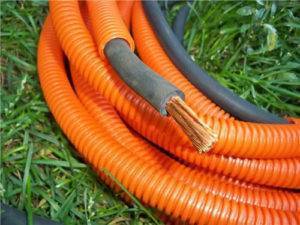

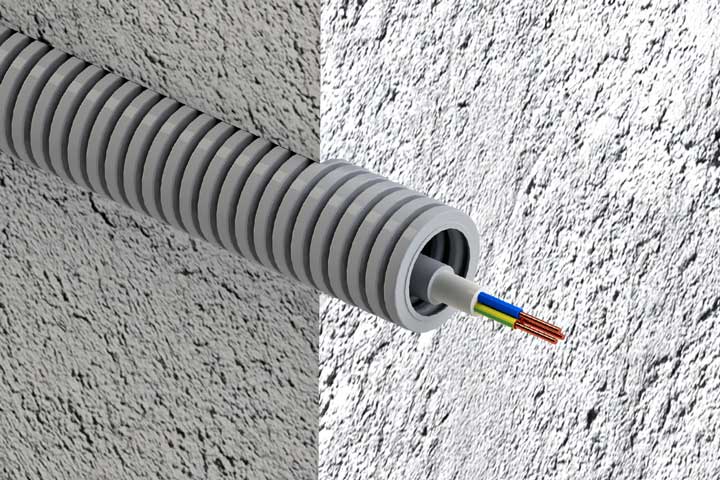

Кабель располагается внутри гофры

Гофра для электропроводки: виды, характеристики и инструкция по монтажу

  • При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
  • При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
  • При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

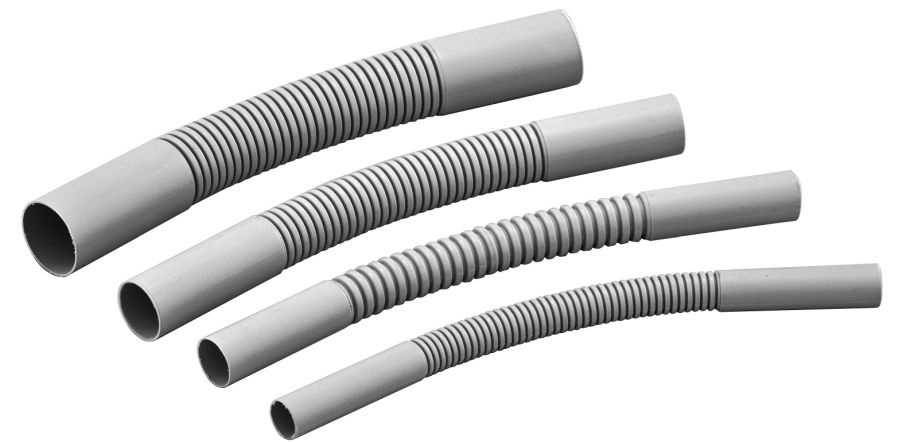

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Гофра для электропроводки: виды, характеристики и инструкция по монтажу

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Труба гофрированная ПВХ или ПНД что лучше?

Планируя монтаж совершенно любой системы, любой специалист стремится выбрать тот материал, который проявит себя надежным, практичным и долговечным.

В процессе обустройства электросетей, для которых применяется гофра, а также водопроводов и систем отопления часто возникает вопрос: трубу из какого сырья выбрать? Что лучше – ПВХ или ПНД трубы?

В начале разберемся с терминами:

  • ПВХ, он же НПВХ, он же ХПВХ – поливинилхлорид;
  • ПНД – полиэтилен низкого давления.

К основным преимуществам ПВХ, если с ПНД, вполне справедливо относят его следующие особенности:

  • Низкая стоимость. Разница, как правило, составляет не менее 30%, что вполне существенно при любых объемах работ. Исключением является ПНД из вторичного сырья, но для устройства систем подачи питьевой воды он категорически непригоден;
  • Внушительный сортамент труб, и дополнительных деталей.

Список положительных характеристик продукции из ПНД более внушителен:

  • Рассматриваемый полимер горит хуже, чем его конкурент;
  • Полиэтилен сохраняет свои механические свойства при существенном охлаждении, а вот поливинилхлорид становится очень хрупким;
  • Выделяет меньше токсинов при нагревании. Справедливости ради нужно сказать, что те вещества, которые выделяет ПВХ продукция, не представляют никакой опасности для человека;
  • Сравнение показателей прочности также выигрывает полиэтилен. Нет повода усомниться в том, что 2 разновидность труб выдержит внушительные нагрузки, но ПНД в таком формате более практичный;
  • Поливинилхлорид может быть растворен некоторыми химикатами, встречающимися в быту, чего нельзя сказать о второй разновидности рассматриваемых полимеров.

Также нужно сказать, что существует ряд ситуаций, когда применение поливинилхлорида нежелательно.

Наиболее распространенные из них, это:

  • При наличии вероятности замерзания системы;
  • При возможности возгорания. Данный пункт актуален скорее для хранения, чем для эксплуатации.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Несколько советов по поводу установки и эксплуатации

В целом, прокладка кабеля в гофре не составляет трудностей для обычного пользователя, имеющего немного навыков. Правда подключение и организацию электрических сетей лучше всего доверить профессионалам.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуУстановка подвесной конструкцией

В жилых помещениях принято устанавливать скрытую проводку. Она монтируется в заранее сделанные штробные отверстия. Если по каким-то причинам не получается выполнить внутреннюю проводку, можно организовать вешнюю композицию, которую можно спрятать в ГЛК или под подвесным потолком.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуОрганизация проводки по полу

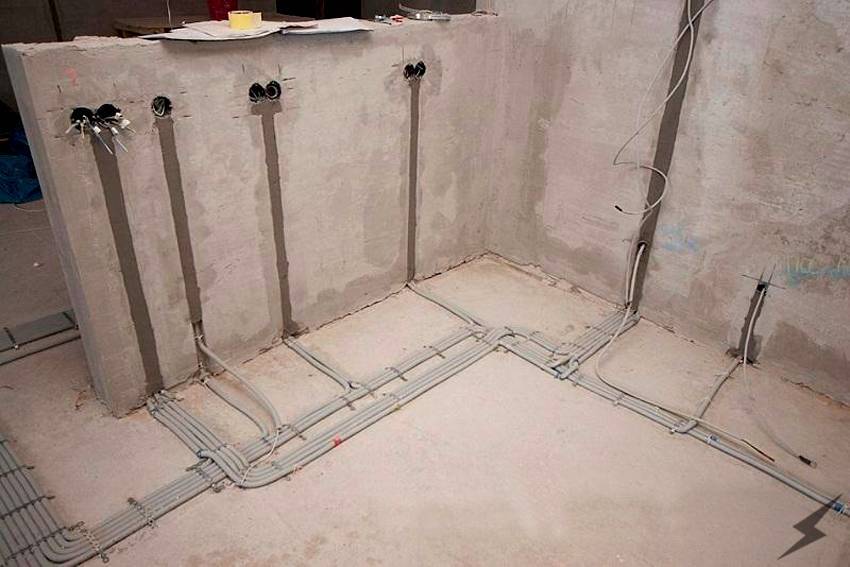

Если планируется установка в стяжке, то здесь применяется гофра, рассчитанная на высокую механическую нагрузку.

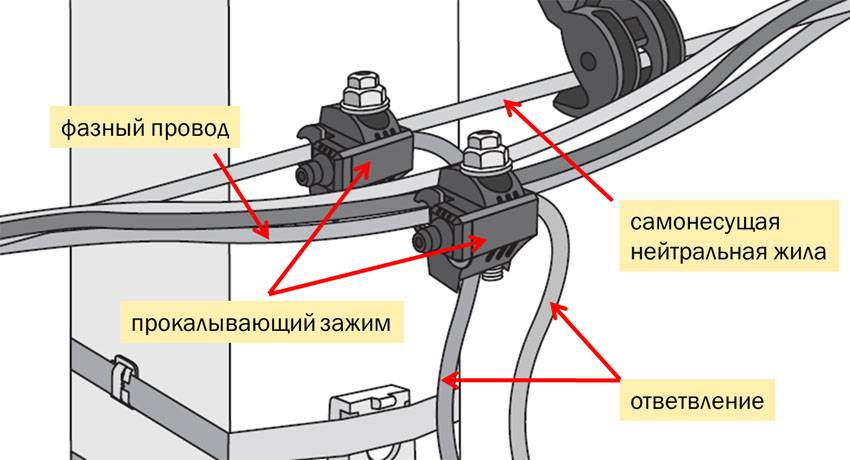

Гофра для электропроводки: виды, характеристики и инструкция по монтажуСоединение сип кабеля с линией

Прокладка на центральных магистралях протягиваетсяв гофру, заранее перед монтажом. Ответвления под выключателии розетки производятся позже.

Если проводится укладка для металлических конструкций, то обязательным условием является выполнение угла. Данная операция позволит предотвратить скопление конденсата и влаги. В нижних точках должна присутствовать дренажная система для влаги.

Обратите внимание! Для металлической гофры есть еще одно важное условие, это заземление с двух сторон

Популярные статьи  Как правильно крыть крышу профнастилом: пошаговая инструкция

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

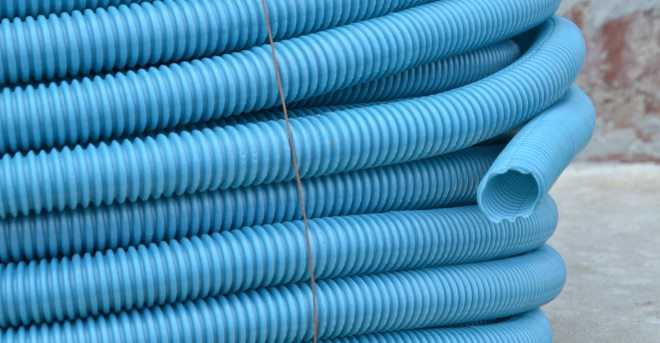

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуМеталлическая гофра

Какие встречаются виды гофр для кабельных проводов

Виды Описание
Гофра для электропроводки: виды, характеристики и инструкция по монтажуГибкие модели с небольшой степенью устойчивости к механическим повреждениям Используются только под конструкции из гипсокартона, в навесных потолочных конструкциях. Везде, где не оказывается давление.
Гофра для электропроводки: виды, характеристики и инструкция по монтажуТяжелые гофры, средние по прочности В таких моделях электрические кабеля проводят в бетонных и оштукатуренных поверхностях.
Гофра для электропроводки: виды, характеристики и инструкция по монтажуОчень тяжелые металлические модели Применяются в местах, где особенно должна обеспечиваться высокая безопасность (это общественные заведения).

Перед тем, как приобрести модель обратите внимание, какой тяжести механические нагрузки может выдержать гофра и как она может эксплуатироваться под влиянием влаги или ультрафиолетовых лучей. Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку.

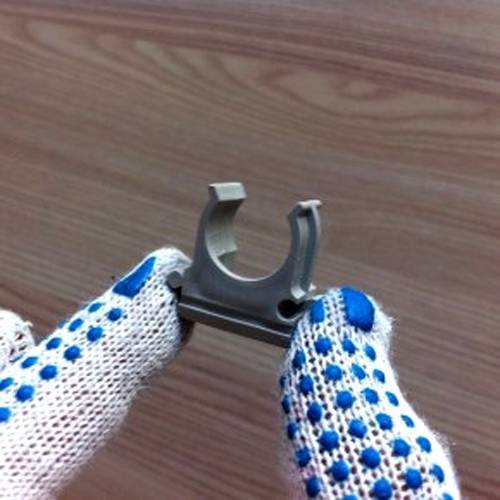

Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку.

Классификация гофры

Обычная ПВХ гофра для проводов имеет следующий диаметр: 1,6 см, 3,2 см и так далее.

Гофра для электропроводки: виды, характеристики и инструкция по монтажуГофротрубы для кабеля с раструбом

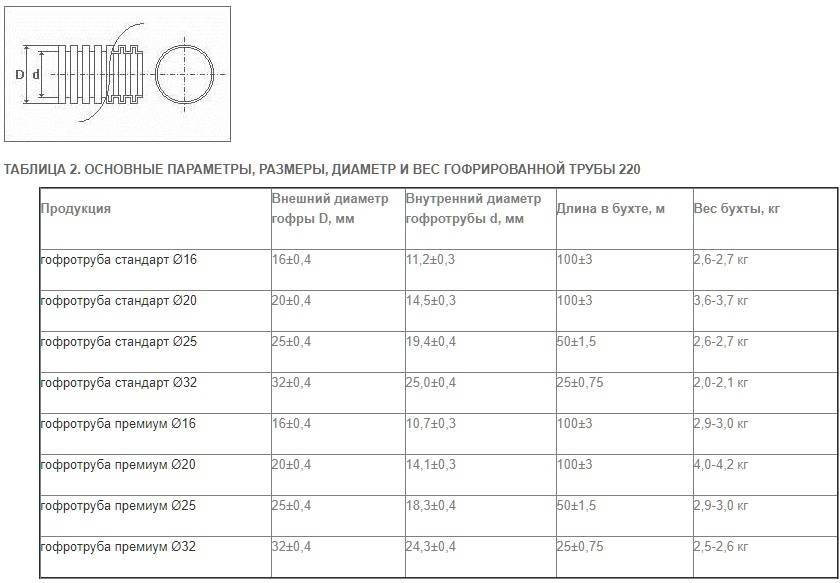

Соотношения диаметра внутри и снаружи можно подробнее ознакомиться в таблице:

Внешний диаметр (см) Внутренний диаметр (см)
1,6 1,07
2,0 1,41
2,5 1,83
3,2 2,45
4,0 3,15
5,0 3,96

Гофра для электропроводки: виды, характеристики и инструкция по монтажуСоотношение диаметров металлической гофры

Труба металлическая гофрированная для электропроводки: соотношение диаметров

Внешний диаметр, см Внутренний диаметр, см
0,98 0,51
1,10 0,77
1,35 0,97
1,56 1,17
1,90 1,47
2,20 1,80
3,03 2,45
3,80 3,15
4,50 3,75
5,80 4,95
7,15 6,25
8,75 7,80

Комплекты поставляются в специальных бухтах, легкие модели длиной 500-1000 см, тяжелые 200-250 см.

Выполнение рабочих операций

Приведенный ниже план действий поможет реализовать проект с разумными издержками, без ошибок.

Иллюстрация Действия
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Определят количество и состав комплектующих деталей. Предполагается  установка сетевого кабеля светильников 220 V в конструкции подвесного потолка. Выбирают легкую пластиковую трубу гофрированную для электропроводки, диаметр 16 мм. Крепежные клипсы приобретают в соответствии с этим размером. Их количество рассчитывают с учетом расстояния между ними при монтаже от 25 до 35 см.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Чтобы сэкономить на расходных материалах используют прямые линии трассы и кратчайшие расстояния. Под декоративным покрытием проводка не будет видна, поэтому отменный внешний вид не понадобится. Разметку наносят заранее.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу С учетом полученных размеров создают необходимые участки гофрированной трубы. Мягкую оболочку отрезают канцелярским ножом. Только после этого кусачками разделяют вставленную внутри проволоку. Эту операцию выполняют аккуратно, чтобы зонд не оказался внутри гофры. Извлечь его трудно, так как острый кончик жесткой проволоки может застрять в оболочке и повредить ее.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу По сделанной разметке устанавливают клипсы. По одному изделию – на каждый конец трубки. Далее – с выбранным шагом. Как правило, пластиковые дюбели и саморезы включают в стандартный комплект поставки. Для сверления отверстий понадобятся соответствующие инструменты.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Удобнее работать с кабелем в общей плотной изоляции. В нем прокалывают отверстие, куда вставляют зонд. Проволоку сгибают таким образом, чтобы она не создавала препятствий в ходе перемещения внутри трубы. Если используется несколько проводов, их собирают в жгут, стягивают изоляционной лентой.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Кабель протягивают так, чтобы по завершении процедуры из каждого конца гофры выступали провода. Их длину (8-10 см) делают достаточной для подключения светильников, распределительной коробки. Чтобы упросить последующие монтажные операции, очищают оплетку и удаляют слои изоляции (примерно по 1 см на каждом проводнике).
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Без применения избыточных усилий трубку вставляют последовательно в клипсы.
Гофра для электропроводки: виды, характеристики и инструкция по монтажу Чтобы создать надежное закрепление применяют стандартные пластиковые стяжки.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Популярные статьи  Ремонт балкона своими руками: пошаговая инструкция с фото

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Способы прокладки электропроводки

Соединение гофры в коробке

В зависимости от конструкции дома, проводка может быть:

  • Скрытой под слоем штукатурки.
  • В слое штукатурки.
  • Под полом.
  • В каналах.
  • Подвеска на тросе.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

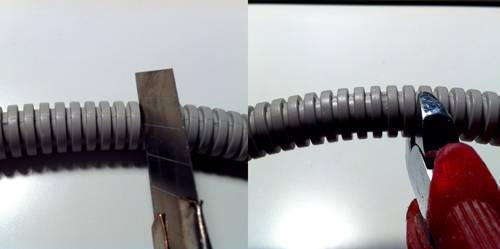

Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

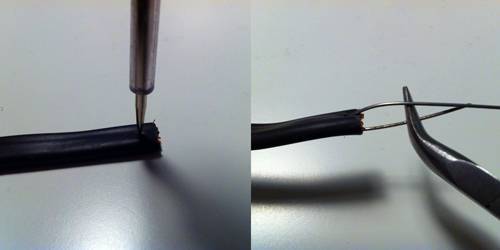

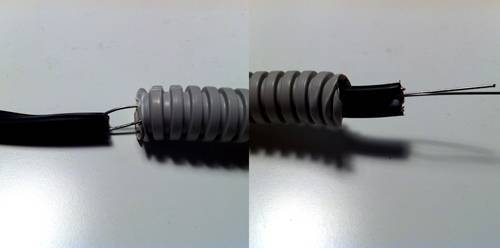

  • Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
  • Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

Подготовка к протягиванию кабеля

Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

Протяжка кабеля

  • Провод затягивается на всю длину внутри гофры.

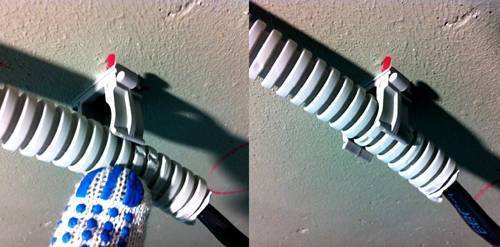

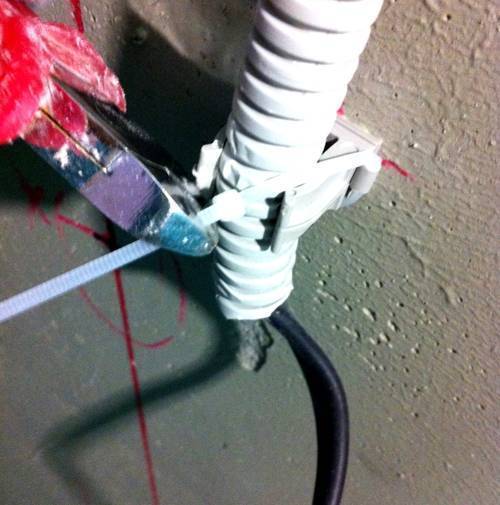

  • Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

Это может быть:

Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:

  1. Часть гофры с проводом отрезать и оставить.
  2. Проволоку соединить с концом кабеля.
  3. Закончить протяжку.
  4. Две части гофрированной трубы соединить изолентой.
  • Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
  • При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
  • Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
  • Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Гофра для электропроводки: виды, характеристики и инструкция по монтажу Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
