Какая должна быть глубина заложения фундамента?

Содержание

Калькулятор фундамента

Калькулятор фундамента поможет вам самостоятельно произвести расчет требуемого объема бетона для заливки фундамента, а также рассчитает количество опалубки и арматуры. Стоит отметить, что параметр «Высота фундамента» включает в себя, как глубину подземной части, так и высоту надземной.

Если у вас межкомнатные перегородки не представлены конструкцией несущего типа, тогда под них используется более легкий слой фундамента, имеющий свои геометрические показатели, и вам необходимо произвести расчет фундамента для перегородок отдельно в калькуляторе, а затем суммировать полученные данные.

Калькулятор расчета фундамента

Фундамент представляет собой основу любого сооружения. Поэтому очень важен выбор правильного и подходящего фундамента, а также грамотный расчет бетона на фундамент, который позволит составить примерную смету строительства.

Следует отметить, что смету составлять требуется обязательно, чтобы не пришлось останавливать работы и терять время на приобретение недостающих материалов или же по причине исчерпания бюджета. Для того чтобы понять сколько средство потребуется затратить на основу сооружения можно использовать специальный калькулятор бетона для фундамента.

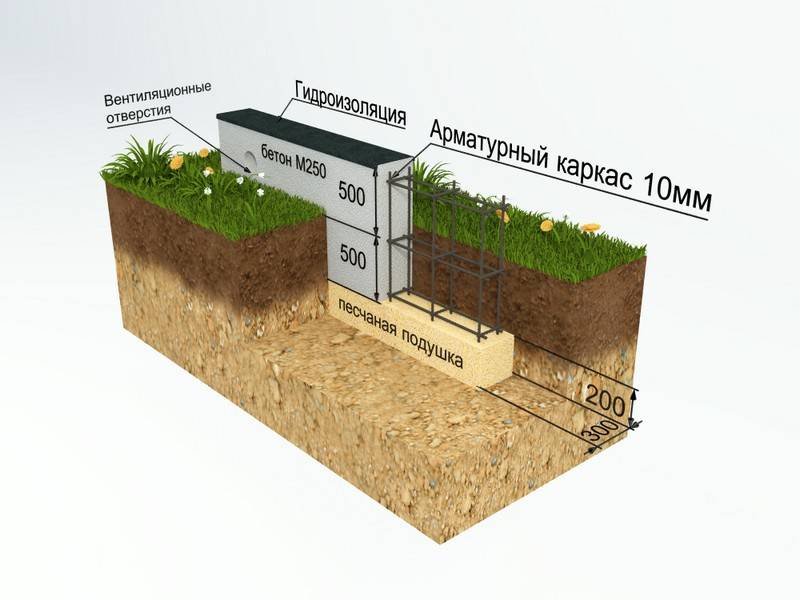

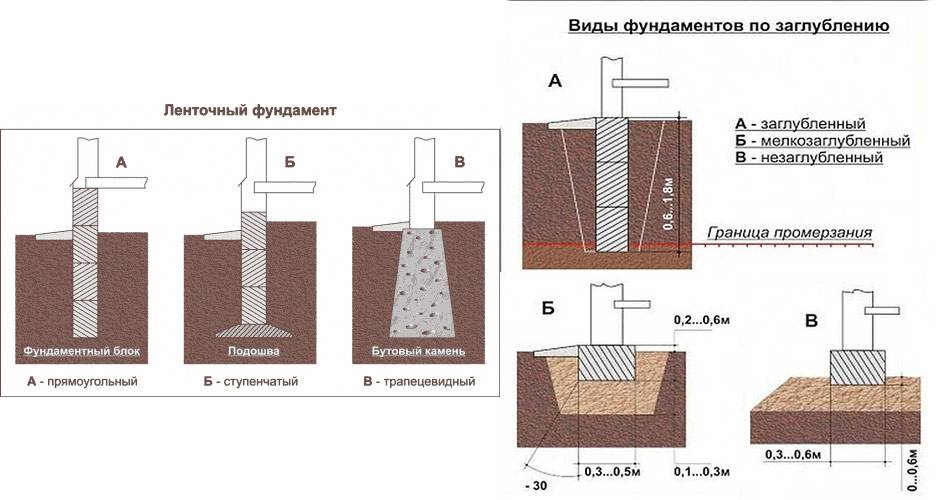

Ленточный фундамент, который может быть монолитным или сборным, представляет собой замкнутую полосу из железобетона, которая разделяет нагрузку сооружения на почву и проходит под несущими стенами конструкции. Такой фундамент предотвращает оседание здания, изменение его формы или деформацию стен. Ленточная основа является самым часто используемым видом фундамента при строительстве частных домов, подвалов и цокольных этажей.

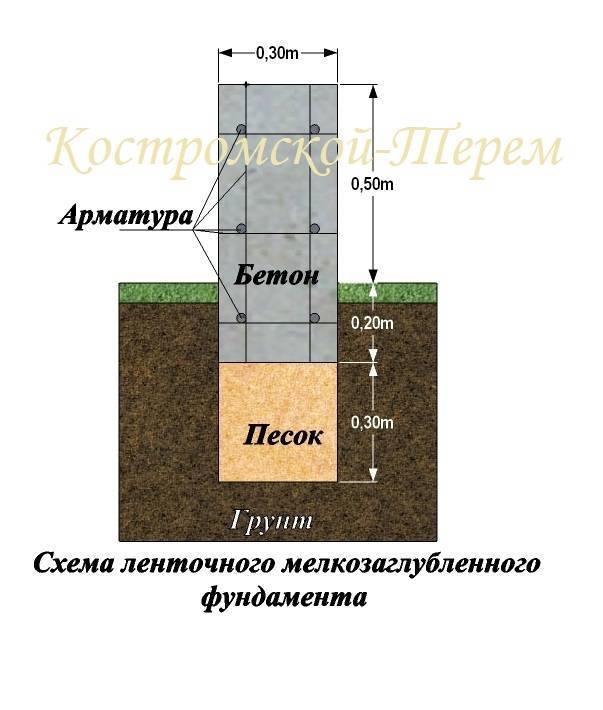

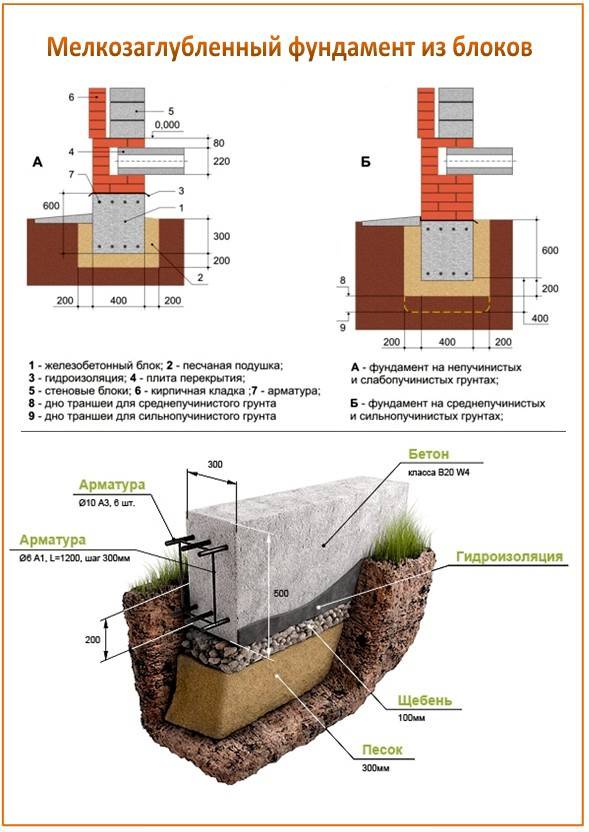

Данный фундамент еще может быть мелкозагубленным или же глубокозагубленным, что зависит от характеристик почвы и предполагаемой нагрузки на него. При возведении любого фундамента важен правильный расчет, что позволит избежать досадных ошибок и лишней траты средств. Калькулятор кубов поможет определить объем требуемого для строительства бетона и заранее запастись всеми составляющими в нужном количестве. Расчет фундамента калькулятор пригодится для определения веса бетонной смеси и нагрузки на почву. Также можно просчитать и расход цементного раствора .

Обычно расчет бетона калькулятор производится по таким характеристикам, как длина, высота и ширина спроектированного фундамента. Для более точных подсчетов можно использовать и дополнительные параметры, например, указать марку используемого бетона и состав смеси. Специализированный калькулятор бетона на фундамент также позволит затем провести анализ, какое количество арматуры может понадобиться или же рассчитать опалубку.

Следует также учитывать, что при приготовлении смеси для строительства самостоятельно, расчет бетона ведется в зависимости от фракции песка и щебня, их плотность и используемых пропорций.

Калькулятор для ленточного фундамента состоит не только из таких характеристик, как ширина ленты, высота ленты и длина ленты, но и зависит от марки выбранного бетона и толщины ленты.

Методика проверки грунта

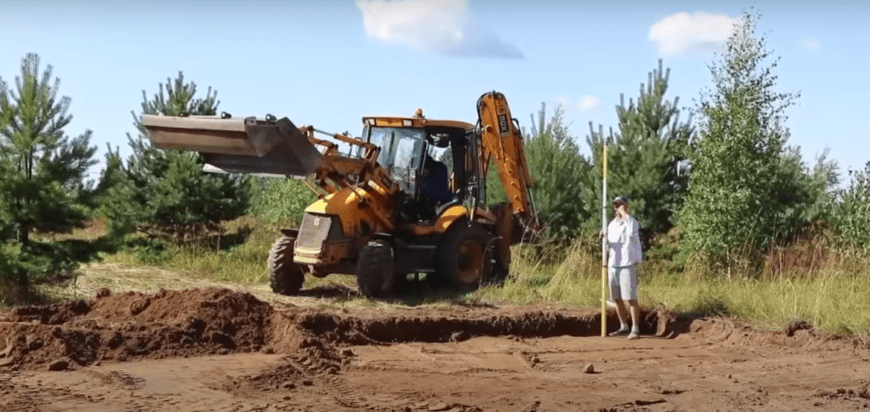

Для того чтобы проверить состав почвы, надо возле того места, где будет строиться дом, вырыть небольшой колодец. Это делают в нескольких метрах от места заложения фундамента. Ширина колодца (его называют шурфом) должна составлять 0,8х0,8 метра, а глубина – от 2 до 2,5 метров.

На срезе почвы, предназначенной для заложения фундамента дома, можно увидеть два слоя грунта:

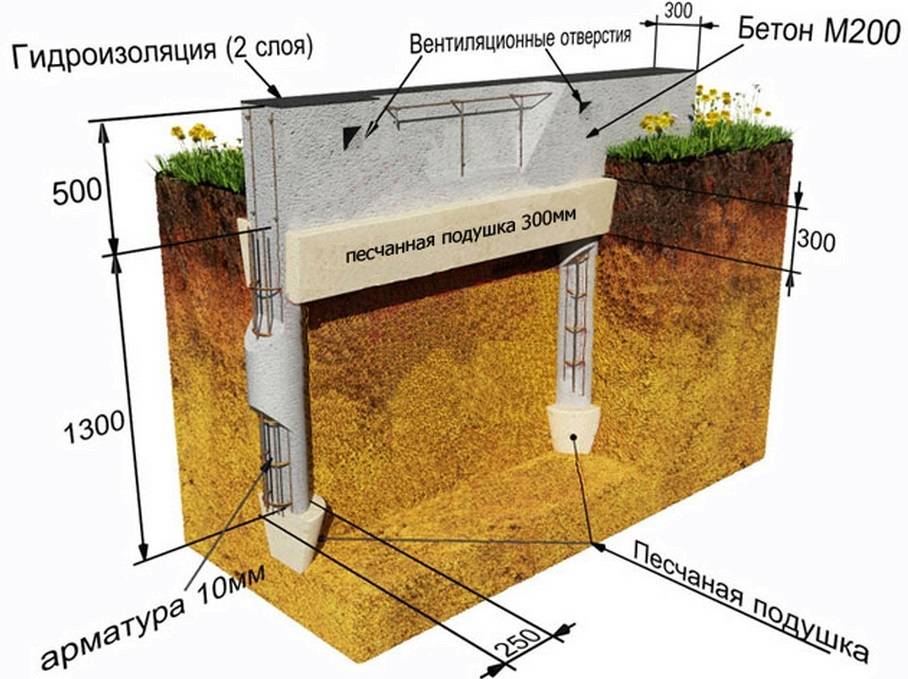

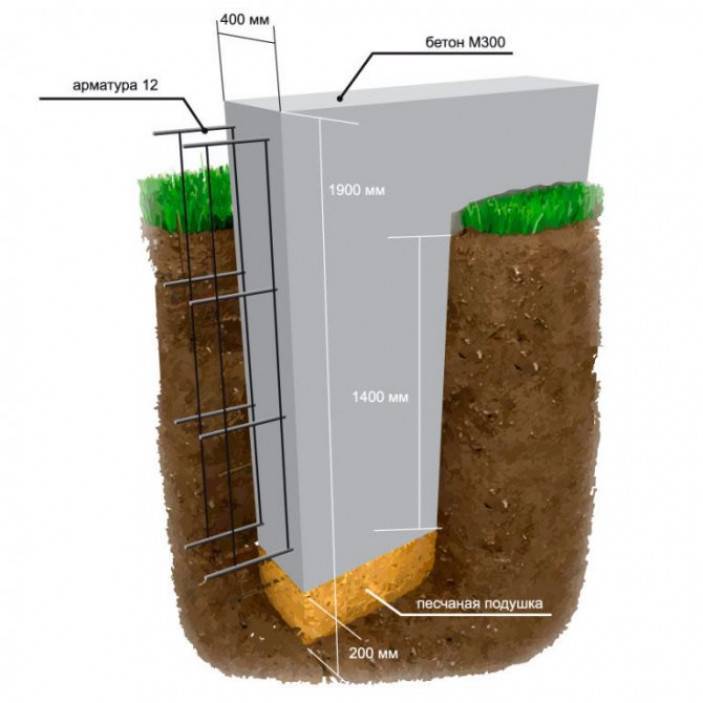

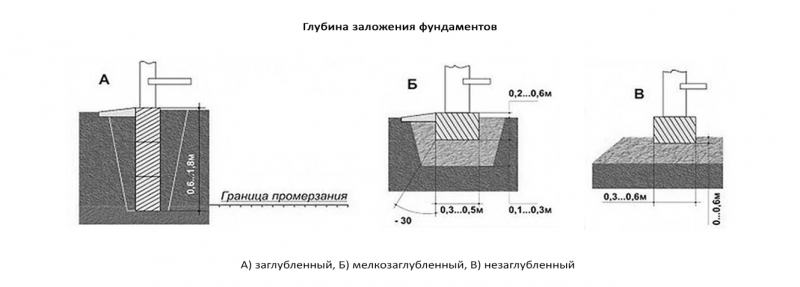

Схема заглубленного фундамента.

Какая должна быть глубина заложения фундамента?

  1. Растительный. Этот слой четко выделяется, потому что он имеет более темный цвет и содержит в себе растительные остатки. Его толщина может достигать 0,1-1 м, и зависит она от природных условий. Какова бы ни была толщина растительного слоя, весь его нужно снять, так как этот слой имеет разную плотность в разных местах. Если использовать его для заложения фундамента дома, высок риск деформации постройки через какое-то время («оседающие» дома).
  2. Естественный или природный. От этого слоя зависит, на какую глубину закладывать фундамент. Именно на этот слой он будет опираться.

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица 5 – Удельный вес материалов стен

Таблица – Удельный вес стен

  1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м2.
  2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
  3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5:   43,2·1800=77760 кг.
  4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м2.
  5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.

Расчет

Как уже говорилось, на расчет глубины заложения фундамента влияет сразу несколько критериев. Основные из них — следующие:

  1. Уровень промерзания почвы.
  2. Расположенность грунтовых вод.
  3. Тип основания.

Эти три пункта влияют на определение глубины заложения фундамента больше всего. Поэтому в каждом случае расстояние от поверхности почвы до дна траншеи будет отличаться. Так, глубина фундамента для конкретного одноэтажного дома может как быть большой, так и практически отсутствовать. Чтобы было понятнее, рассмотрим по порядку вышеперечисленные критерии.

В зависимости от степени промерзания грунта

Этот фактор влияющий на глубину заложения любого фундамента часто упоминается в первую очередь. Если вы собрались выкапывать траншею для заглубленного фундамента, этот показатель должен быть известен вам в первую очередь. Залив ленту без учета глубины промерзания, можно уничтожить здание смещениями в грунте, вызванными превращением воды в лед.

Поговорим о том, как узнать, насколько промерзает грунт. Есть таблицы и карты с усредненным уровнем промерзания грунта в той или иной области. Если нужен точный показатель, нужно взять данные десятилетних исследований на ровной, не заснеженной площадке. Но обычно они отсутствуют.

Тогда примерную глубину можно рассчитать самому. Для этого нужно обратиться в ближайший гидрометцентр и узнать среднюю температуру за месяц. Если предоставят каждодневные данные, ее можно посчитать самому (сложить показатели и разделить на их количество). Затем из этой цифры извлекается корень квадратный, который умножается на коэффициент типа грунта (можно найти в интернете). Все, примерный уровень глубины промерзания у вас есть.

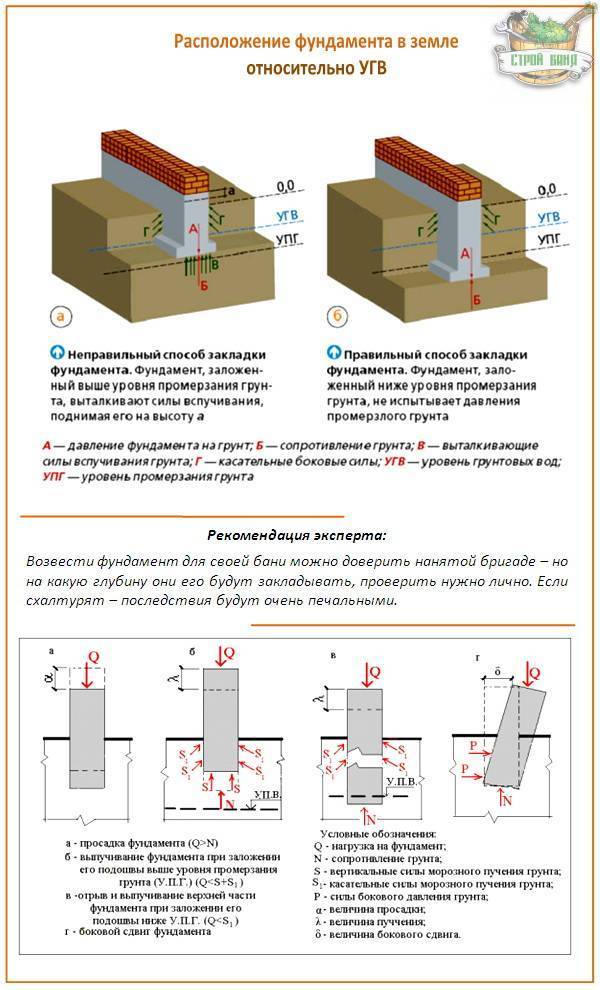

От уровня грунтовых вод

Вода — один из самых опасных врагов фундаментов. Основания возводятся, как правило, из бетона, будь то монолит или ФБС. При слишком высоком уровне грунтовых вод влага попадает в поры через подошву. С наступлением холодов вода замерзает и начинает разрушать бетон. В лучшем случае всё может закончиться трещинами, а в худшем здание просто рухнет.

Чтобы предотвратить это, принимаются необходимые меры: правильно устраивается подоснова (с использованием песка необходимой фракции), сооружается водоотвод и т.д. Кроме того, замерзая, влага пучит грунт. Поэтому, если под подошвой — мелкие или пылеватые пески, а грунтовые воды находятся на уровне выше двух метров, нужно строить только заглубленный фундамент.

Таким образом, выбор глубины заложения конкретного фундамента зависит и от грунтовых вод

Поэтому важно знать, где они находятся. Определить глубину залегания вод на участке на самом деле несложно. Нужно выбрать несколько точек на том месте, где Вы собрались строить дом. При этом одна из них должна находиться в нижней части площадки

На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная

При этом одна из них должна находиться в нижней части площадки. На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная.

Определить УГВ можно и с помощью колодца, расположенного в непосредственной близости от места строительства (если такой имеется). Дело в том, что источником для них служат именно грунтовые воды. Поэтому расстояние от поверхности почвы до зеркала воды является тем самым уровнем. Стоит помнить, что колодец должен быть максимально заполненным (то есть, не нужно проверять уровень после забора воды, особенно в большом количестве).

Популярные статьи  Как крепить ондулин на крышу своими руками: технология укладки

От выбора типа фундамента

Конечно, грунт решает очень многое. Но, кроме этого, глубина заложения фундамента зависит и от него самого. В данном случае речь идет о виде. О том, какая должна быть глубина залегания у конкретного фундамента, можно рассказать в нескольких словах:

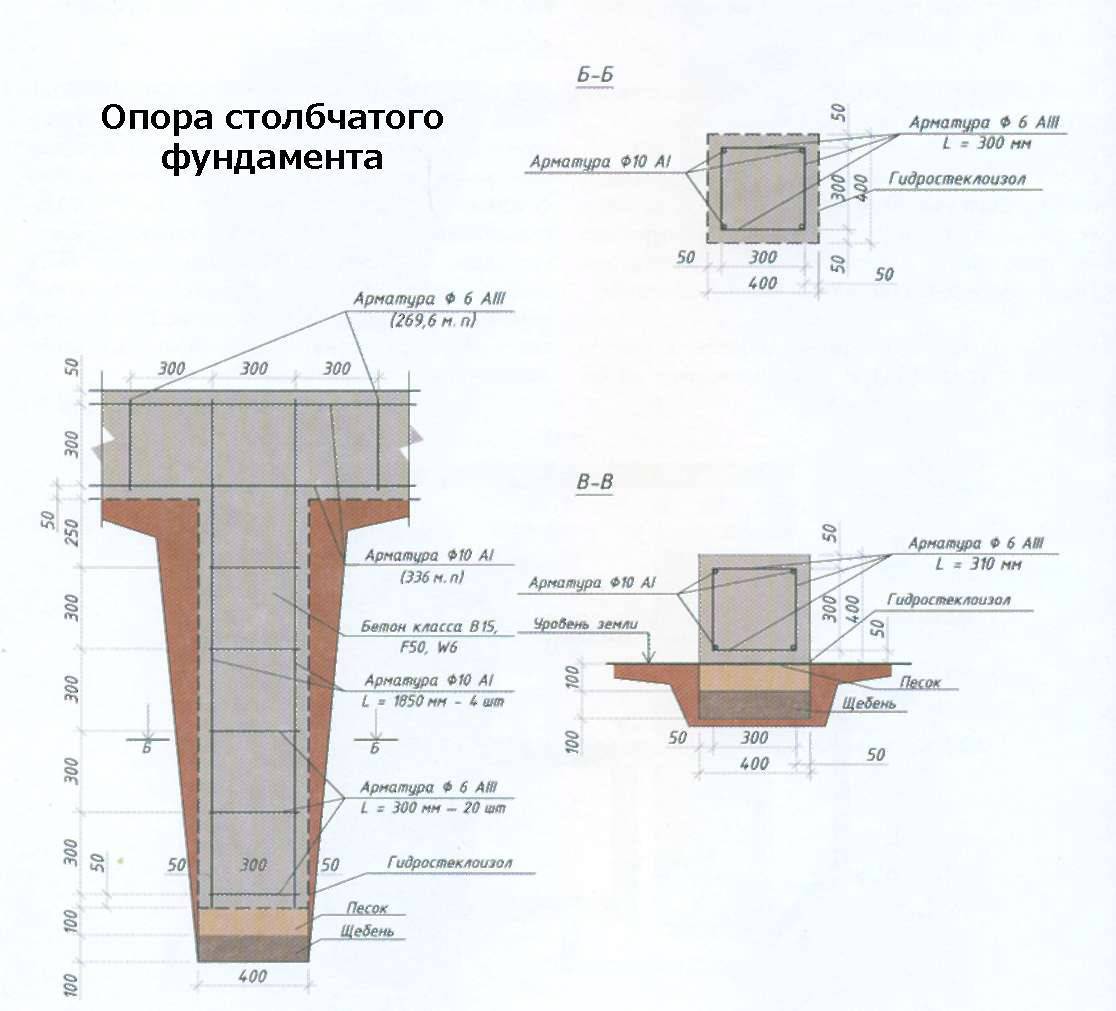

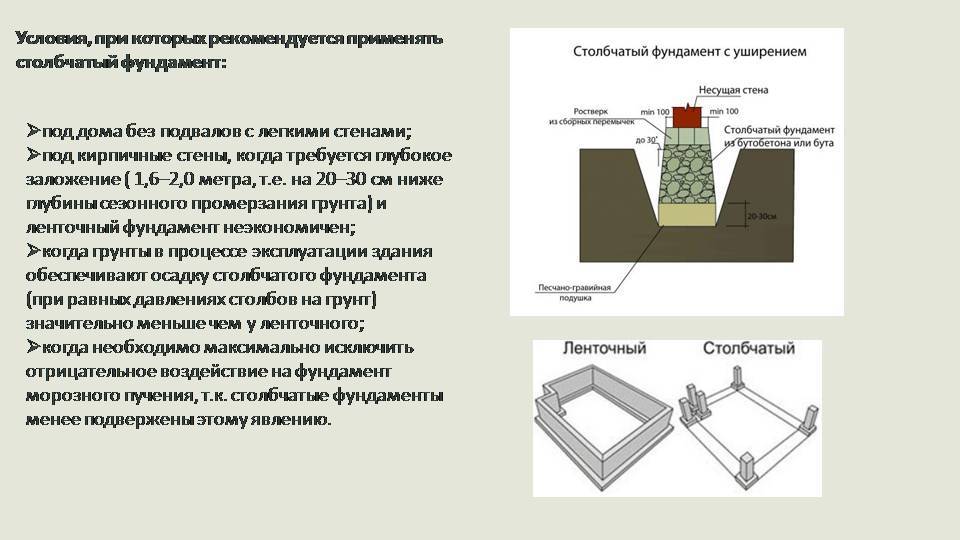

  1. Ленточное и столбчатое основания зависят от грунтовых вод и глубины промерзания почвы;

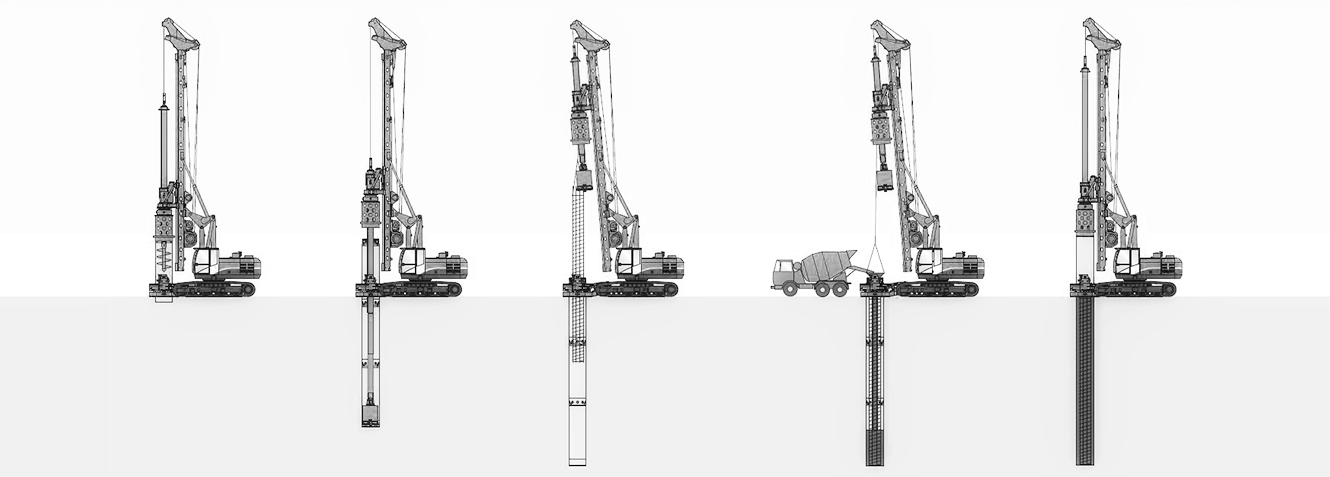

  2. Глубина заложения свайного фундамента определяется с помощью его несущей способности;
  3. Плитное основание заглубляется примерно на 40 — 50 см.

Пучинистость

Пучинистость — негативный фактор, влияющий на заложение фундамента. Пучение вызывают только те грунты, которые обладают высокой капиллярной активностью — способностью втягивать воду, смешиваться с ней. При замерзании таких грунтов увеличивается объём, что вызывает изменение положения фундамента, нарушается геометрия кирпичных стен, каркаса здания, конструкционных элементов.

Замерзание грунта происходит под подошвой и у боковых стенок фундамента. Пучение грунта вызывает усилия, способные поднимать  нагруженные здания. Например для лёгкого дома со стенами из блоков низкой плотности (пенобетон, газобетон) разность уровней между крайними точками стены не должна превышать 0.02% (СП 22.1330.2016, таблица Д.1). Эксцентриситет приложения нагрузок для такого варианта не допускается.

Грунты по своей способности поглощать влагу и увеличиваться в объёме при промерзании делятся на следующие категории:

  • сильно пучинистые,
  • пучинистые,
  • средне пучинистые,
  • слабо пучинистые,
  • не пучинистые.

Какой вид грунтов, их залегание на участке можно узнать:

  • в отделе архитектуры из геологических исследований;
  • пробурив шурф на участке, взяв керн и определив состав в лаборатории — это самый надёжный способ.

К пучинистым грунтам относятся: глина, суглинки, супеси. К средне пучинистым относят мелкие пески с природными включениями пылевидных частиц или глины, имеющие способность втягивать воду через капилляры. Сильно пучинистыми становятся такие грунты когда уровень грунтовых вод выше глубины промерзания.

К не пучинистым относятся: скальные и крупнообломочные грунты, чистые крупные и средней крупности пески, способные адсорбировать влагу.

Свойства грунтов

Каждый географический регион располагает своими природными особенностями и составом почвы. Глина, суглинки, супеси в зависимости от процентного содержания влаги обладают различными свойствами. Переувлажненный грунт при отрицательных температурах наружного воздуха замерзает и увеличивает свой объем.

Какая должна быть глубина заложения фундамента?

Наличие переувлажненного торфяника на строительной площадке предполагает устройство фундамента в виде монолитной плавающей плиты под все сооружение. Сезонное вспучивание грунтов выражается в вертикально направленном векторе силы 15 тонн / квадратный метр, которая действует снизу на конструкцию фундамента.

Какая должна быть глубина заложения фундамента?

Рассмотрим некоторые «ходовые» грунты

Глинистый (или суглинок)

Имеет нехорошую способность вспучиваться и выталкивать фундамент (при замерзании). Это критично, при высоком уровне почвенных вод. Поэтому глубина закладки ленты должна быть ниже пролегающего уровня вод. Тоже относится к суглинистым почвам (где % содержания глины составляет от 10 до 30). Здесь, более надёжным, станет вариант свайно-ленточного.

Песчаный (или супесь)

Лучше чем глинистый. Через крупно и среднезернистый, вода просачивается даже при высоком уровне залегания. Однако, если песок мелкозернистый или вообще пылевидный, то вода в нём всё-таки задерживается. В таком случае глубина закладки возрастает до отметки промерзания. Надо знать, постройка на песчаном грунте приводит к более глубокой усадке. А потому, высокий цоколь, вполне уместен. Тоже относится к глинисто-песчаным почвам, содержащим < 10% глины.

Хрящевой

Состоит из гравия, крупных камней, хряща

Здесь важно учесть нагрузку на фундамент и глубину почвенных вод, а вот уровень промерзания, не важен

Скальный

Такой грунт, идеален в плане надёжности от пучения и усадки. Достаточно снять неглубокий слой почвы. Если нет возможности заглубления, ленточный фундамент можно обустроить прямо на поверхности.

Расчет кубатуры ленточного основания

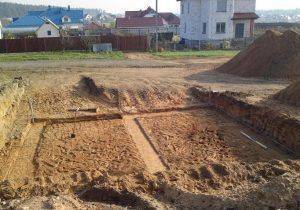

Ленточный фундамент укладывается достаточно просто и имеет надежное основание. Его используют для частного и малоэтажного строительства. Рассчитывать фундамент дома с ленточным основанием несложно. Он имеет прямоугольное сечение, поэтому в расчете нужно ширину фундамента умножить на высоту, а затем на общую длину. Следует учитывать, что часть основания залегает под землей, а часть – возвышается над грунтом. В расчете объема нужно складывать обе составляющие. Причем высота ленты должна быть как минимум вдвое больше ее ширины.

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем

Определение глубины заложения фундамента

Общая оценка грунтовых условий площадки строительства.

По инженерно-геологическому разрезу площадка имеет спокойный рельеф с абсолютными отметками 140,25-141,5 м. Грунты имеют слоистое напластование с согласным залеганием пластов. Все они могут служить естественным основанием для фундаментов зданий.

Для рассматриваемого промышленного здания при устройстве фундаментов мелкого заложения несущим слоем может быть песок мелкий средней плотности, малой степени водонасыщения (слой 1).

При использовании свайных фундаментов в качестве несущего слоя рекомендуется использовать глину, пылеватую, полутвердую (слой 5). В этом случае свая будет работать по схеме свая висячая.

При инженерно-геологических изысканиях были обнаружены подземные воды. Они залегают на отметках 135,8 – 137,0 м (глубина залегания 4,5 – 4,8 м от поверхности) и не будут существенно влиять на устройство оснований и фундаментов здания.

Таблица 1

№ инженерно-

геологического элемента

Наименование грунтов Толщина слоя, м Характеристики плотности, г/см3 Коэффициент пористости е, д.е. Естественная влажность, W, д.е. Коэффициент водонасыщения Sr Число пластичности, Ip, д.е. Показатель текучести, Il, д.е. Модуль деформации, Е0, МПа Удельное сцепление грунта С, кПа Угол внутреннего трения φ, град.
Плотность грунта ρ Плотность частиц грунта ρ Плотность сухого грунта ρ
Насыпной грунт 0,4
1 песок мелкий, средней плотности, малой степени водонасыщения 3,7 1,7 2,66 1,52 0,75 0,12 0,43 13 28
2 легкий пылеватый суглинок мягкопластичный 0,4 1,94 2,7 1,54 0,75 0,26 0,94 0,1 0,6 10,9 20 18
3 легкий пылеватый суглинок мягкопластичный 2,6 19,8 2,71 1,56 0,74 0,27 0,99 0,11 0,55 11,24 11 21
4 песок средней крупности, средней плотности, насыщенный водой 2,4 20,0 2,66 1,60 0,66 0,25 1 24,6 1 35
5 пылеватая глина полутвердая 5,5 19,2 2,73 1,45 0,88 0,32 0,99 0,2 0,25 8,8 45 18

Основные сочетание нагрузок действующие на фундаменты здания

Группа предельного состояния Вид нагрузок Крайняя колонна Средняя колонка
I предельное состояние M 510 605 250 390
N 1505 1117 1823 1628
Q 59 53 39 35
II предельное состояние M 421 522 202 315
N 1360 1010 1638 1462
Q 50 44 31 22

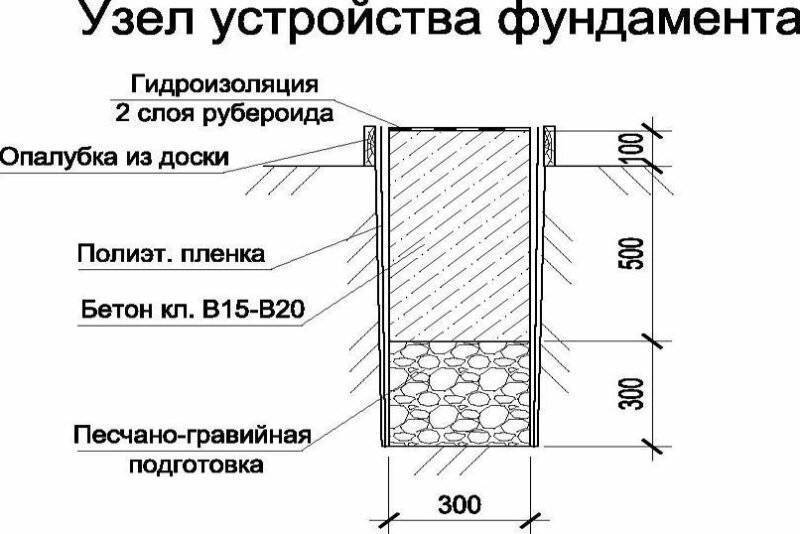

Проектирование фундамента мелкого заложения.

Расчет и конструирование фундамента мелкого заложения под колонну крайнего ряда.

Определение глубины заложения фундамента

Глубина заложения фундаментов d должна назначаться в зависимости от конструктивных решений подземной части здания (наличия подвалов, технического подполья, подземных коммуникаций и др.), инженерно-геологических условий строительной площадки, величины и характера нагрузок на основание, а также возможного пучения грунтов при промерзании и других факторов. Глубина заложения d исчисляется от поверхности планировки основания, а в некоторых случаях (для зданий с подвалом) от поверхности пола подвала или подполья.

В пучинистых грунтах для наружных и внутренних стен глубина заложения d обычно назначается не менее расчетной глубины промерзания df. К пучинистым грунтам относятся мелкие и пылеватые пески, супеси независимо от показателя текучести, а также суглинки и глины с показателем текучести Il≥0,25.

К непучинистым грунтам относятся крупнообломочные грунты с заполнителем (песок, гравий и д.р.) до 10%, пески гравелистые, крупные и средней крупности; пески мелкие и пылеватые при Sr≤0,6, а также пески мелкие и пылеватые, содержащие менее 15% по массе частиц мельче 0,05 мм. Глубина заложения фундаментов в таких грунтах не зависит от глубины промерзания в любых условиях. Минимальная глубина заложения d при этом приминается обычно не менее 0,5 м от спланированной поверхности.

Грунт, ИГЭ1-песок мелкий, средней плотности, малой степени водонасыщения, площадки строительства относится к непучинистым при промерзании, т.к. Sr = 0,43 < 0,6. Руководствуясь картой, приведенной на рис. , определяем нормативную глубину сезонного промерзания dfn для г. Иркутск dfn = 2,2 м, тогда расчетная глубина промерзания составит (рис. 2).

где kh = 0,7 – коэффициент, учитывающий влияние теплового режима здания, принимаемый по .

Популярные статьи  Холодильники Hotpoint-Ariston: обзор 10-ки лучших моделей + советы по выбору

Рис. 2. Схема к назначению глубины заложения подошвы фундамента:

DL – отметка планировки; FL – отметка заложения фундамента; 1 – насыпной грунт; 2 – расчетная глубина промерзания грунта; 3 – песок мелкий.

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

Таблица 4 – Удельный вес перекрытий

Таблица расчет веса перекрытий и их нагрузка на фундамент

  1. Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
  2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
  3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
  4. Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.

Виды нагрузок на фундаменты

Какая должна быть глубина заложения фундамента?

Согласно СНиП 2.02.01-83 проектирование фунд-ов и основ-ий без соответствующего инженерно-геологического обоснования не допускается.

Глубина заложения фундаментов

Условия, определяющие глубину заложения фундаментов:

конструктивные особенности и назначение проектируемого сооружения

нагрузки и воздействия на фунд-ты сооружения

глубина прокладки инженерных коммуникаций

рельеф территории и глубина заложения фунд-ов примыкающих строений

инженерно-геологические условия на участке строительства

гидрогеологические условия и прогнозируемые изменения на площадке строительства

глубина сезонного промерзания почвы

Для районов, на которых глубина сезонного промерзания менее 2,5 м нормативное значение определяют по формуле:

Какая должна быть глубина заложения фундамента?

Какая должна быть глубина заложения фундамента?

При проектировании мелко заглубленных фунд-ов на пучинистых грунтах должен быть предусмотрен ряд мероприятий:

уменьшение влажности почвы

понижение уровня подземных вод

отвод поверхностных вод от здания

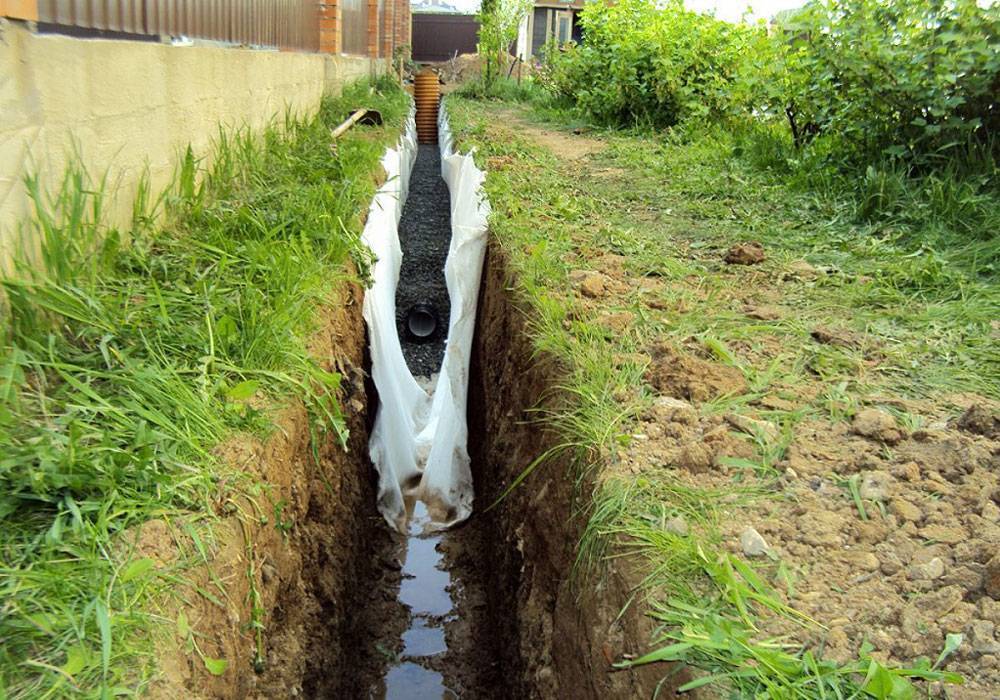

устройство дренажных конструкций

Применение фунд-ов глубокого заглубления оправдано в следующих условиях:

здание должно быть опущено на большую глубину

у конструкции здания слишком большой вес

слабые верхние слои и прочные подстилающие

высокое залегание грунтовых вод или большая глубина промерзания

здание передает основанию значительные нагрузки

Какая должна быть глубина заложения фундамента?

Какая должна быть глубина заложения фундамента?

Какая должна быть глубина заложения фундамента?

Расчет осадки фундамента

Какая должна быть глубина заложения фундамента?

Расчет осадки ленточного фундамента в ПК Лира:

Программный комплекс Лира появился в 1960-х годах в СССР и разрабатывался для расчета конструкций. На сегодняшний день ПК Лира состоит из нескольких продуктов:

Лира-САПР: проектирование и расчет строительных конструкций различного назначения

Мономах-САПР: проектирование и расчет железобетонных и армокаменных конструкций многоэтажных зданий

ЭСПРИ: электронный справочник инженера, набор справочных и расчетных программ

Сапфир-3D: система архитектурного проектирования, формообразования и расчетов

Подробный пример того, как выполняется расчет конструкций дома, сбор нагрузок, определяется ос-ка, смотрите здесь .

Климатические и гидрогеологические факторы

На основе климатической и гидрогеологической карты можно примерно предположить степень промерзания грунта в каждом регионе. Занимаясь заложением основания, следует провести и собственные расчеты, опираясь на показатели промерзания и оттаивания в регионе, где будет проводиться строительство.

Для расчета глубины сезонного промерзания грунтов используют формулу:

df = khdfn, где:

df – расчетная глубина;

kh – коэффициент учитывающий тепловой режим используемые в зданиях и сооружениях отапливаемых и неотапливаемых (наружных, внутренних фундаментов kh = 1,1) Таблица 1 в СНиП 2.02.01-83;

dfn – нормативная глубина.

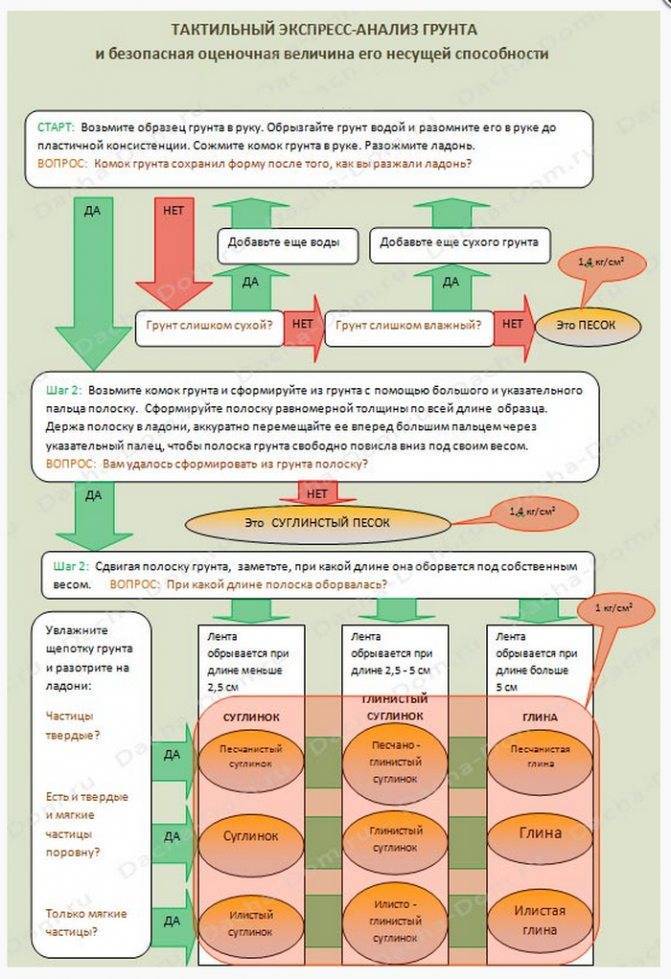

Как самому определить тип грунта на участке

Какая должна быть глубина заложения фундамента?
Классификация почвы – сравнение механических и физических параметров искомого грунта с характеристиками, используемыми в нормативах. Самостоятельная оценка является ориентировочной и приблизительной, поэтому при расчете несущая способность берется с некоторым запасом.

Визуальный метод определения:

  1. Глинистая почва при растирании в сухом состоянии дает ощущение порошка, комья трудно раздавливаются. Увлажненная глина остается мягкой и пластичной, мажется на пальцы, скатывается в колбаску. Лепешка при сдавливании получается без краевых трещин.
  2. Суглинки в сухом виде дают ощущение песчаных крупинок, комья легко рассыпаются при ударе. Влажная масса скатывается в колбаску, но при сгибании дает трещины, а лепешка получается с разломами по краям.
  3. Супесчаный грунт в сухом состоянии напоминает муку или пыль. Влажная масса образует комья малой прочности, которые рассыпаются. У влажной массы отсутствует пластичность, она не скатывается в кольцо, не расплющивается в лепешку.

Песок представляет собой рыхлую массу без связи между мелкими частицами. В сухом состоянии просыпается между пальцами, а во влажном виде отсутствует пластичность, липкость и связность.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

  • нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
  • выбор размеров опоры;
  • корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

  • длительная;
  • кратковременная;
  • особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

  • Н — несущая способность, зависит от размеров основания;
  • к — коэффициент расчета надежности, постоянно равен 1,2;
  • Р — нагрузка дома, посчитанная сбором усилий;
  • d — табличный коэффициент, зависит от вида почвы и типа строения;
  • R — сопротивление грунта, принимается по таблице.

Исходные данные при выборе фундамента

Деревянные дома строят уже много веков. За это время созданы разные способы выполнения работ от копки котлована до возведения крыши. Могут подойти разные типы фундамента. Чтобы его выбрать, необходимо подробно изучить участок, который предназначен для строительства. Это дорогостоящее мероприятие, но без него здание не будет безопасным и долговечным.

Популярные статьи  Мостики холода: из чего построить дом, чтобы тепло не уходило на улицу?

Должны быть следующие исходные данные:

  1. Рельеф.
  2. Вид грунтов (инженерно-геологические изыскания).
  3. Уровень подземных вод.
  4. Толщина слоя промерзания грунта.
  5. Наличие или отсутствие подвального помещения.

Какая должна быть глубина заложения фундамента?

Рельеф

Удачное местонахождение и приемлемая стоимость – чаще всего единственные параметры, на которые смотрят будущие владельцы домов, когда выбирают участок земли. Но это не всегда верно. Красивая местность с ровным рельефом не всегда подходит для постройки деревянного дома. Поэтому выбирать место для строительства следует более тщательно.

Вес брусового дома небольшой, а значит требований к фундаменту меньше. Поэтому выбирать участок земли с ровной поверхностью нет необходимости. Проще заниматься строительством на равнине, но и на склоне можно построить хороший дом. Достаточно сделать прочную основу, чтобы дом не сползал.

Но рельеф местности необходимо оценивать более внимательно. Если место расположено в низине, то весной возможно затопление водой. При этом влажность негативно повлияет на долговечность деревянного дома.

Тип грунта (инженерно-геологические изыскания)

Фундамент должен быть таким, чтобы он равномерно распределял вес строения на всю площадь. Этим будет обеспечиваться наилучшая устойчивость. Масса здания, даже деревянного, может повлиять на устойчивость дома, если грунт под ним будет неоднородным.

Существует много разных типов почвы, но основные из них следующие:

  1. Однородный.
  2. Мелкозернистый (глиняный или песчаный).
  3. Торфяной.

Оптимальным вариантом будет однородный грунт, который обладает несущим свойством, достаточной плотностью. Это не позволит дому просесть.

Какая должна быть глубина заложения фундамента?Если делать правильно, то необходимо бурить скважины и заказывать у специалистов инженерно-геологический разрез

Мелкозернистый грунт может состоять из песка или глины. Он характерен усадкой, которая четко проявляется после сильных дождей. Строить на таком участке можно, но фундамент дома должно лежать на устойчивом слое земли.

Под строительство дачных домиков обычно выделяют места с торфяным или глиняным грунтом. Но даже здесь можно построить нормальный дом, если произвести осушение участка и вложить в него деньги.

Уровень подземных вод

Серьезным препятствием для строительства брусового дома может оказаться наличие подземных вод на выделенном участке. С этой проблемой сталкиваются те, кто решил построить жилье возле болота или на берегу водоема. Находящийся на небольшой глубине водоносный слой может способствовать проникновению воды в подвал, либо подмыть фундамент здания.

Какая должна быть глубина заложения фундамента?В случае высокого уровня грунтовых вод необходимо делать дренаж участка

Кроме нарушения комфорта в доме из-за большой влажности, фундамент может потерять прочность. Это повлияет долговечность постройки в целом.

Глубина промерзания грунта

Это важная составляющая свойств участка для строительства дома.

Какая должна быть глубина заложения фундамента?Стрелкой указана отметка низа подошвы фундамента, которая должна находиться ниже глубины промерзания грунта на 150 мм

Определение нормативной глубины промерзания грунта в вашем регионе необходимо выполнять в соответствии с разделом 5.5 «Глубина заложения фундаментов» СП 22.13330.2016 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*». Согласно п.5.5.2 за нормативную глубину промерзания грунта можно принять среднюю глубину промерзания грунта за период не менее 10 лет (средняя глубина вычисляется из ежегодных максимальных глубин сезонного промерзания грунтов).

Наличие/отсутствие подвала

Дом из бруса дает возможность сделать в нем цокольный этаж, в котором оборудовать подвал. Это дает возможность оптимально использовать площадь придомовой территории, ведь многие вспомогательные постройки можно разместить в подвальном помещении прямо под домом.

Дом с подвалом предполагает некоторые нюансы при его строительстве. Фундамент придется углублять больше в землю. Важный момент – обеспечение устойчивости здания и создание препятствия для влаги, которая способна пройти из грунта.

От чего зависит глубина заложения фундамента?

Первоначальный этап работ, перед возведением дома, связан с организацией предварительных инженерных изысканий участка. Для проведения такого рода работ, многие люди привлекают специализированные компании, однако стоимость геолого-гидрологического исследования местности достаточно велика, особенно в столичных регионах. Некоторые пытаются выполнить данный анализ самостоятельно, но не у всех хватает знаний и смелости закончить свое начинание. Мы все же предлагаем вам попробовать определить необходимые характеристики вручную своими силами, и несмотря на то, что результат может быть не таким точным, этого будет вполне достаточно для получения общего представления.

Что делать в случае неожиданности?

Правильная и неправильная закладка фундамента.

Случаи в жизни бывают разные, причем от неприятных происшествий никто не застрахован.

Самая частая ситуация – когда приобретен дом мечты в идеальном техническом состоянии, без единой трещинки, с прекрасным новеньким утеплителем. Но первая же зима дает понять, что ни одно отопление не спасает. Даже при сильном прогреве помещения за большие деньги в помещении все равно прохладно. Именно это и является главным фактором, который может навредить дому.

Обойтись внутренним утеплением не получится, поэтому потребуется еще и внешнее. Для этого наружная часть фундамента обкладывается пенополистиролом по глубине промерзания (или по максимально доступной), независимо от того, какова глубина заложения. Пенополистирол защищает от проникновения тепла, после чего нужно обработать его толстым слоем битума для защиты от влаги.

Если фундамент ленточный, то убираются полы, очищается пространство под домом, прокладывается гидроизоляция и заполняется керамзитом. В конце основание затягивается гидроизоляцией и стяжкой. После этого на пол ложится половой пенопласт. Если работы проходят с плитой, тогда на пол просто укладывается пенопласт.

На какую глубину выкапывать фундамент

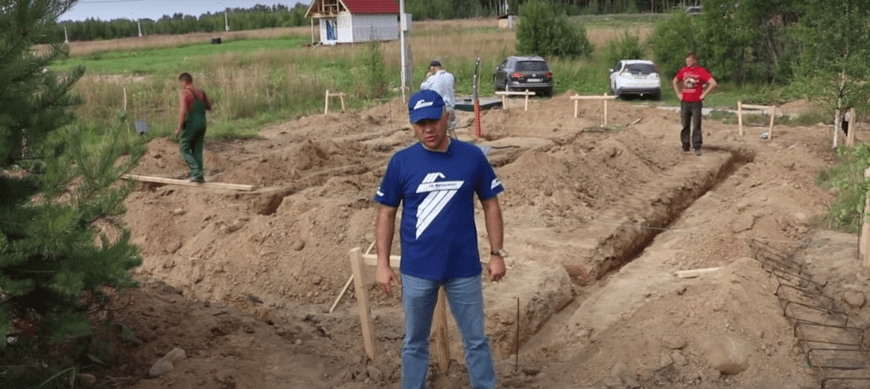

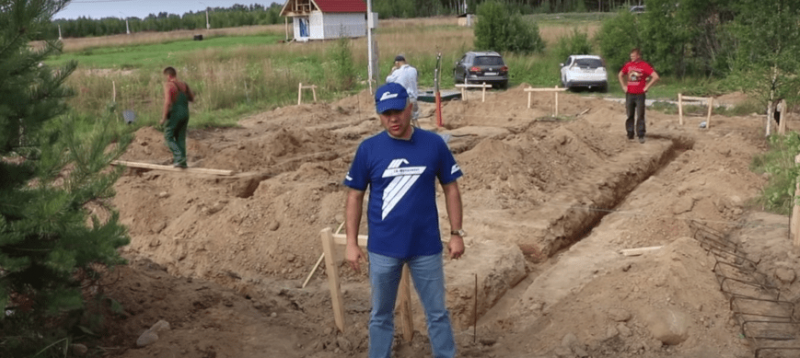

Какая должна быть глубина заложения фундамента?Рытье котлована под фундамент

Определив глубину ленты нужно рассчитать, будет ли выбранная глубина достаточной для надежности опоры. Для этого учитывают следующие факторы:

  1. Опирание подошвы ленты должно происходить на почву, имеющую хорошую несущую способность.
  2. Лента погружается в несущий слой минимум на 0,1-0,15 м.
  3. Предпочтительно, чтоб грунтовые воды располагались ниже глубины рассчитанного заложения ленты.
  4. В случаях, когда несущий грунт расположен достаточно глубоко, нужно просчитать вариант свайного фундамента.

Свайно-ростверковая основа применяется на грунтах с маленькой несущей способностью. Он также прекрасно подходит для регионов имеющих неблагоприятную влажность. Но прежде чем его применить, нужно выяснить: будет ли он экономично выгоднее, чем ленточный фундамент.

Для этого рассчитываем объем бетона для свайно-ленточного фундамента. Чтоб сделать расчет, перемножаем его длину, ширину и глубину. Затем высчитываем объем бетонной смеси для свай по формуле:

где ПИ – неизменная величина, равная 3,14

r – половина диаметра сваи;

h – высота самой сваи.

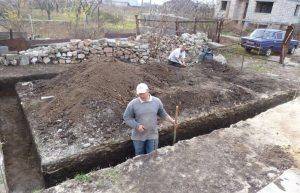

Какая должна быть глубина заложения фундамента?Участок под монтаж основания

Чтоб получить недостающие параметры, необходимо сделать замеры на месте строительства и полученные результаты подставить в формулы. Затем нужно найти объем одной сваи, после этого умножить полученную цифру объема одной сваи на количество предусмотренных свай в будущей строительной основе.

После этого, определившись с общим объемом ленты необходимо высчитать вес бетонного раствора. Чтоб сделать расчет, принимаем стандартный размер сваи диаметром 0,2 м.

Таким образом, для сваи, имеющей длину 1 м и диаметр 0,2 м, нужно 0,125м3 бетонной смеси. Эта цифра умножается на полученную в результате замеров длину сваи.

Если после произведенного расчета выяснится, что свайная основа стоит очень дорого, то можно рассмотреть вариант фундамента мелкого заложения. Он бывает двух видов:

  • плита;
  • лента.

Плитная основа очень надежная, но и недешевая. Так как на ее изготовление используется много арматуры. Но бывают случаи, когда такая основа обходится дешевле, чем ленточный или свайный фундаменты. Данная основа может стать оптимальным вариантом при постройке дома на пучинистых и сыпучих грунтах.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
