Главная заземляющая шина – предназначение, устройство, варианты установки

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

  • установка заземлителей;
  • прокладка заземляющих проводниковых частей;
  • соединение заземляющих проводников – между собой, электрическим оборудованием.

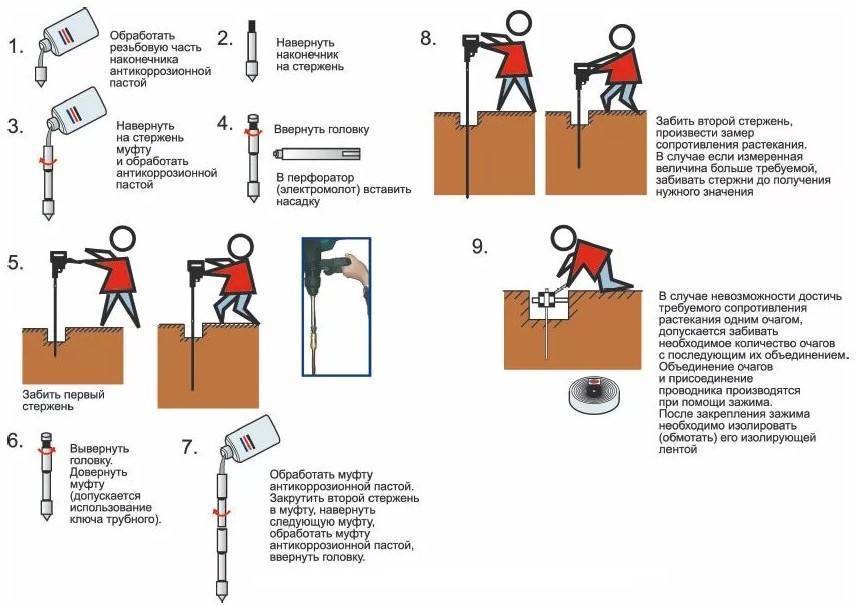

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

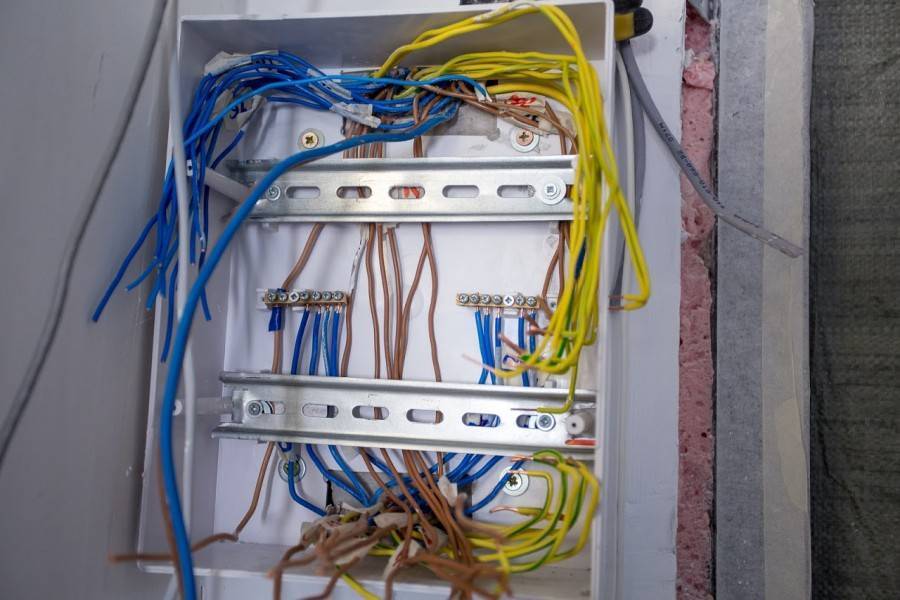

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Популярные статьи  Строительство каркасного дома своими руками: технология строительства и пошаговая инструкция

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

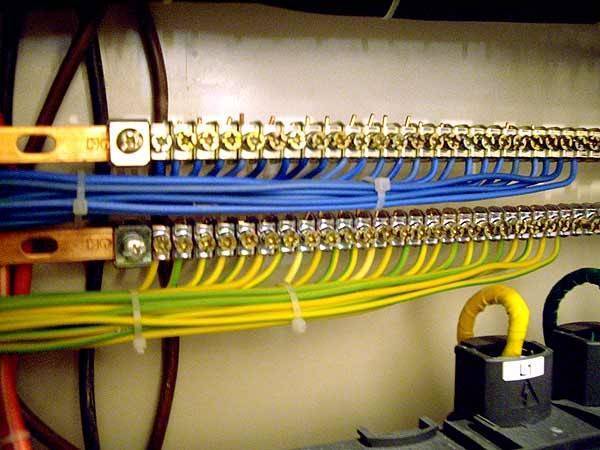

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Контролируемые параметры ЗУ

Надежная работа всего механизма зависит от того, какое общее сопротивление оказывает цепочка заземления. Оно, в свою очередь, образуется за счет соединительных шин и самой конструкции заземлителя. Уменьшение значения данной величины влечет за собой безопасную эксплуатацию приборов и всего оборудования, для которых положена защита. Процесс обустройства заземляющих контуров проводится методом подбора соответствующих форм конструкций, тем самым искусственно увеличивается территория взаимодействия ключевых элементов с почвой. Также проводится измерение заземляющих устройств.

Такого же результата можно достичь, специально повысив процент содержания соли в земле, обладающей непосредственным контактом с металлической частью заземлителя. Указанный метод будет снижать сопротивление стекания электричества в почву, что увеличит уровень надежности функционирования контура механизма.

Для того чтобы контролировать значение всех показателей, нужно организовать техобслуживание заземляющей системы, провести испытания заземляющих устройств. Они предполагают наличие обязательного замера указанных параметров. Если обнаружены существенные отклонения от предписаний ПУЭ, необходимо провести осмотр заземляющего устройства, починить его, а затем проверить сопротивление заземления во второй раз.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

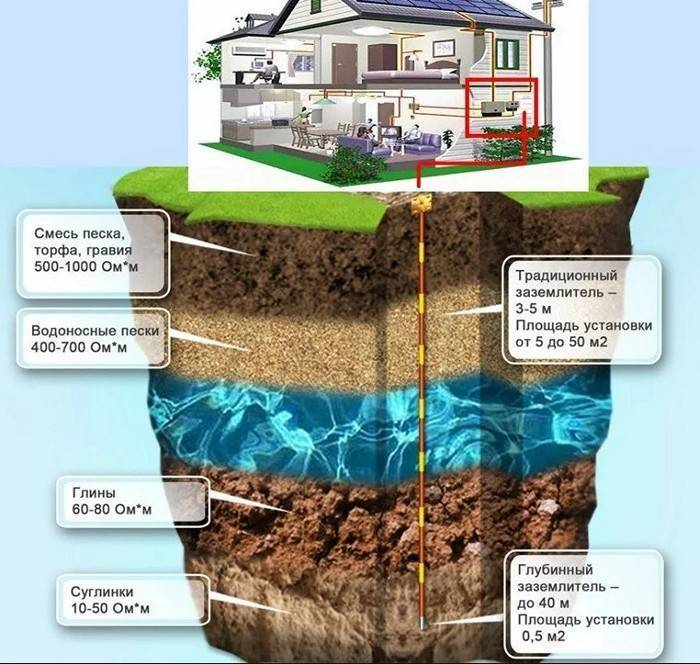

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Популярные статьи  Как построить дом из SIP-панелей своими руками

Главная заземляющая шина – предназначение, устройство, варианты установки

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Главная заземляющая шина – предназначение, устройство, варианты установки

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

Главная заземляющая шина – предназначение, устройство, варианты установки

И все же приводим формулу расчета горизонтальных заземлителей.

Главная заземляющая шина – предназначение, устройство, варианты установки

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.

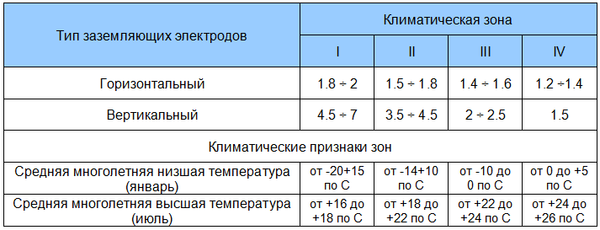

  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

Главная заземляющая шина – предназначение, устройство, варианты установки

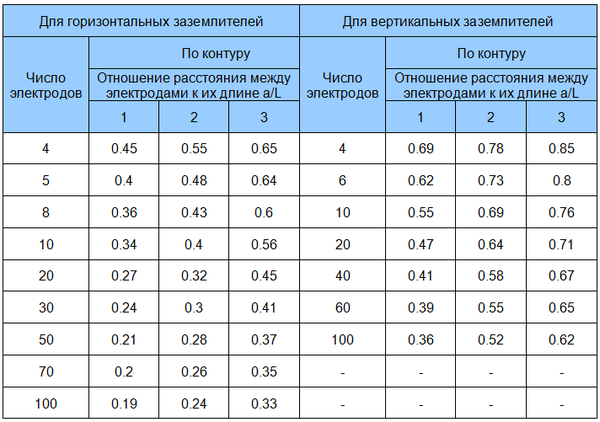

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Главная заземляющая шина – предназначение, устройство, варианты установки

Главная заземляющая шина – предназначение, устройство, варианты установки

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Системы заземления

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии
(двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую
нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии.
Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

Главная заземляющая шина – предназначение, устройство, варианты установки

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.

2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;

2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого
устройства, электрически независимого от заземленной нейтрали трансформатора;

3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства,
имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности,
ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;

I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;

N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

Какие требования предъявляются к оборудованию

  • Проводники должны быть цельными на всем протяжении между зажимами, без сростков и калышков (петлеобразных завитков, образованных при перекручивании).
  • Использование изолированных проводов запрещено! Под оболочкой сложно контролировать возможные повреждения токоведущей жилы.
  • Сечение кабеля одинаковое по всей длине. Для электроустановок до 1000 В, не меньше 16 мм², выше 1000 В — 25 мм².
  • Длина проводников подбирается таким образом, чтобы можно было соединить шину заземления и заземляемые участки без натяжения кабеля. После подключения он не должен быть в подвешенном состоянии (за исключением точек заземления, находящихся на значительной высоте: например, линий электропередач).
  • Провода должны выдерживать динамические нагрузки на разрыв, и не нагреваться до температуры расплавления при протекании тока короткого замыкания (по крайней мере, до срабатывания защитных устройств на размыкание силовых линий). Сечение провода по параметрам короткого замыкания можно рассчитать самостоятельно по формуле: где Iкз — это ток короткого замыкания, а tзащиты — максимально возможное время срабатывания автомата аварийного отключения электропитания.
  • Длина изолирующих штанг должна обеспечивать безопасное наложение зажимов без приближения (а тем более касания) оператора к потенциально опасным токоведущим шинам.
  • Зажимы должны обеспечивать надежное соединение, иметь винтовую затяжку (пружинные клещи недопустимы). Материал, при повышении температуры во время цикла короткого замыкания, не должен терять прочность и образовывать окалину в месте контакта. При затягивании зажима с рабочим усилием, деформация не должна приводить к ухудшению контакта.
  • Соединение зажимов с проводниками производится методом опрессовки либо сварки. Допускается соединение с помощью гайки, после чего необходимо пропаять место контакта тугоплавким припоем. Соединение только с помощью пайки запрещено, поскольку при высоких температурах возможно расплавление припоя и отсоединение заземлителя.

Требования к переносным заземлениям, как и правила дорожного движения, написаны кровью. Поэтому их соблюдение не просто является формальным исполнением ПУЭ. Это жизнь и здоровье людей.

Место установки

В независимости от того где будет устанавливаться главная заземляющая шина, ее соединения обязаны соответствовать все необходимым стандартам системы ГОСТ 10434, в части, которая имеет отношение к контактам соединений второго класса. Конструкция рейки-проводника обязательно должна быть рассчитана на подключение к ней напрямую других проводников и контактов.

Главная заземляющая шина должна размещаться в изолированном месте(TLK, ШЗ-U1 и другие). Например, это может быть специальный прочный шкаф или ящик, который изготовлен из гнутого стального профиля. Через отдельное отверстие в боковой части всегда есть доступ к этой рейке, если короб закрыт на замок. Обычно на поверхности такого корпуса размещается паспортная табличка с его параметрами. Дополнительные запорные устройства увеличивают устойчивость и безопасность для окружающих людей.

Обычно защитные коробы с главной заземляющей шиной размещаются на высоте около 1,5 метра от пола. Это делается для того, чтобы усложнить доступ к ним детям. Если на шкафу отсутствует замок или он требует замены, то в такое время существует вероятность того, что ребенок по незнанию может достать до контактов, которые находятся под напряжением. Это представляет опасность для его жизни.

Популярные статьи  Фиолетовый цвет в интерьере. Сочетания цветов

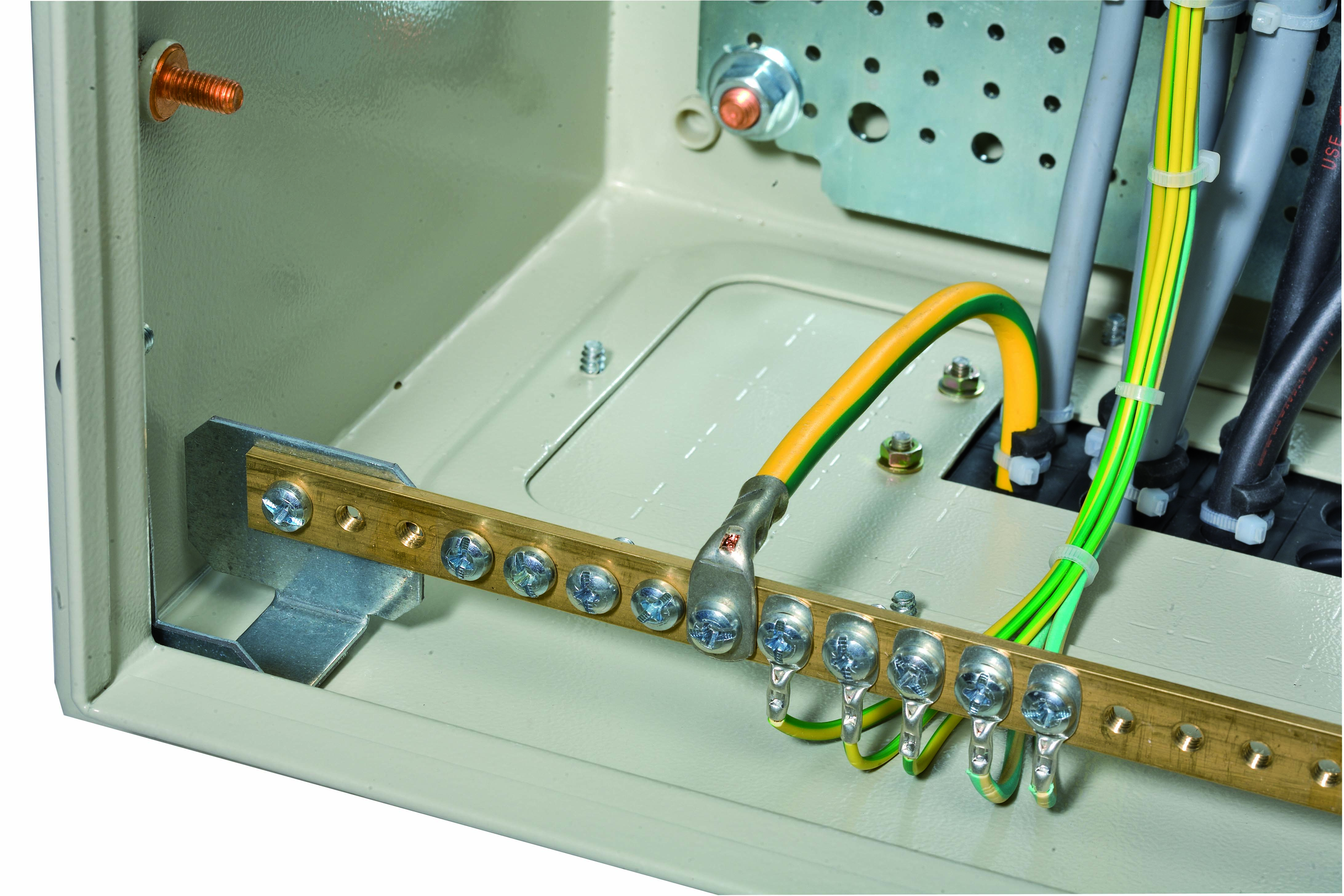

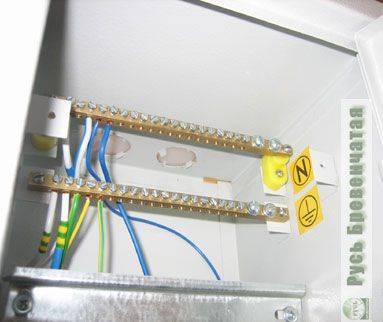

В монтажном шкафу главная заземляющая шина располагается горизонтально. По бокам ее зажимают болтами, плотно закрепляя к основанию. После установки, и подключения заземляющие устройства следует окрасить в фиолетовый цвет. В промышленных зданиях, для того чтобы защитить высокотехническое электрооборудование, помещают его в стальные электрошкафы, которые устанавливают в вентиляционной системе.

Заземление различного электрического оснащения осуществляется с соблюдением стандартов ГОСТ. Они предполагают монтаж двух типов заземляющих шин: модель REC-ET2-M и модель REC-ET. REC-ET2-M — крепится при помощи специальных профилей для электрошкафов или стоек, предусматривая одновременное подключение 14 контуров и больше. REC-ET — нуждается в особом органайзере, что позволит подвести и сделать монтаж до 9 проводов.

Выбирая место для установки данного оборудования, следует учитывать, что бесперебойная и безопасная его работа будет сопровождаться также и окружающими условиями. При влажности воздуха около 80% необходима температура воздуха от 14 до 20 градусов тепла. При таких условиях срок эксплуатации возрастает, несмотря на то, что заземляющие шины могут работать как при -40, так и при +50 градусах по Цельсию. Не должно быть доступа к открытому огню, в защитный короб не должна попадать пыль, пар, газы или кислота, которые способны разрушать металлические детали и их изоляционное покрытие. Доступ к этим местам должны иметь только специалисты, которые умеют работать с электротехникой.

Добрый день, уважаемые читатели! В прошлой статье мы с вами рассмотрели систему уравнивания потенциалов одной из составляющих, которой считается главная заземляющая шина. Она имеет и сокращенное название ГЗШ. В этой статье вы найдете полную и подробную информацию о том, как монтировать главную заземляющую шину самостоятельно в многоэтажном доме.

Устройство главной заземляющей шины обязательно должно иметь сечение меньше чем у нулевого рабочего или защитного проводника. Главная заземляющая шина обычно выполняется из следующих материалов:

  1. Медь.
  2. Сталь.

Использование алюминия полностью запрещено правилами ПУЭ.

Принцип действия ЗУ

Ключевой принцип работы заземления заключен в том, чтобы снижать потенциал напряжения точки, которая соприкасается с токопроводящими частями, до того момента, пока это не станет безопасно для людей. Когда опасное напряжение попадает на поверхность оборудования, потенциал заземлителя, который находится ближе всего к нулю, должен быть перенесен в эту самую точку, что создает безопасные и комфортные условия для работы. По истечении времени автоматическое устройство, защищающее от утечек электричества, срабатывает. Линия питающего напряжения деактивируется, устраняя аварийную ситуацию.

Процесс изготовления заземляющих устройств требует соблюдения некоторых особых условий, которые обеспечат надежность и контакт частиц почвы с металлическими поверхностями. Повысить электропроводность можно, погрузив в грунт металлическую конструкцию заземления, а вокруг нее создать зону максимальной удельной проводимости. Добиться повышения этой проводимости можно непосредственным химическим воздействием на землю, например с помощью соли.

Все вышеперечисленные методы способны обеспечить надежное движение электричества в грунт по заземленному основанию защитных конструкций. Помимо того что обеспечивается преднамеренное слияние корпуса электрического оборудования с заземленным механизмом, представленный выше метод может быть использован в критических ситуациях замыкания фазы на почву.

Требования ПУЭ к главной шине заземления

Правила устройства электроустановок в пункте 1.7.119 определяют основные требования по установке главной заземляющей шины, для сетей до 1 кВт. Она в большинстве случаев размещается в шкафах распределительных устройств, при большом количестве заземляющих проводников используется отдельный шкаф.

Для схем заземления типа TN-С в распределительных устройствах разрешается использовать шину РЕ как ГШЗ, сечение которой не должно быть меньше проводов заземления которые к ней подсоединяются. Для главной шины заземления применяют медь, в крайнем случае, устанавливают сталь, грубейшей ошибкой является использование алюминиевых полос. Это категорически запрещается по причине разности сопротивления на контактах из различных металлов. Такие контакты греются, проводимость снижается, при больших токовых нагрузках болтовые соединения могут полностью выгореть.

Соединения осуществляются разборные с помощью специальных инструментов, чаще всего это болтовые крепления с шайбами и гайками. Концы проводов опрессовываются медными наконечниками с отверстиями под болты и завинчиваются на шину. На стене возле шины или выделенном для нее отдельном шкафу наносится символический знак.

Пункт 1.7.120 определяет, что для помещений имеющих два и более отдельных ввода, каждый шкаф РУ оборудуется отдельной шиной заземления. На трансформаторных подстанциях устанавливается собственная шина с заземляющим контуром, РЕN проводник от которых уходит на ГШЗ ВРУ (вводное распределительное устройство) помещений с электроустановками. Заземляющие шины на разных РУ для выравнивания потенциалов должны соединятся проводом. Сечение проводника не должно быть меньше ½ большего провода, который приходит на одну из ГШЗ в ВРУ с трансформаторной подстанции.

Для соединения нескольких шин от разных ВРУ допускается использование металлоконструкций различного назначения если они неразборные имеют непрерывный электрический контакт. При этом надо учитывать требования пункта 1.7.123, который запрещает применять в качестве РЕN проводника:

  • трубы газораспределительных систем;
  • трубопроводы с горючими материалами;
  • конструкции систем отопления, водоснабжения и канализации;
  • свинцовые и металлические оболочки бронированных кабелей;
  • трос несущий кабель для электрической проводки.

Обратите внимание на часто допускаемую ошибку, заземлять эти конструкции на главную шину заземления можно и даже нужно, пункт 1.7.20. Но делать прямые соединения шин, на разных шкафах используя перечисленные конструкции, пункт 1.7.123 запрещает. С первого взгляда заземление троса и трубопровода на ГШЗ ВРУ обеспечит их прямое соединение, но при ремонте или демонтаже этих систем цепь будет разорвана

С первого взгляда заземление троса и трубопровода на ГШЗ ВРУ обеспечит их прямое соединение, но при ремонте или демонтаже этих систем цепь будет разорвана.

Поэтому используются только неразборные токопроводящие конструкции, надежнее всего провести многожильный медный провод с желто-зеленой изоляцией, соответствующей обозначению заземляющего РЕN проводника. В этом случае соединение обеспечивающее распределение потенциала растекания, будет автономное не зависящее от других систем.
