Гидролок (GIDROLOCK) — защита от протечек воды

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3

Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Система контроля протечки воды Гидролок

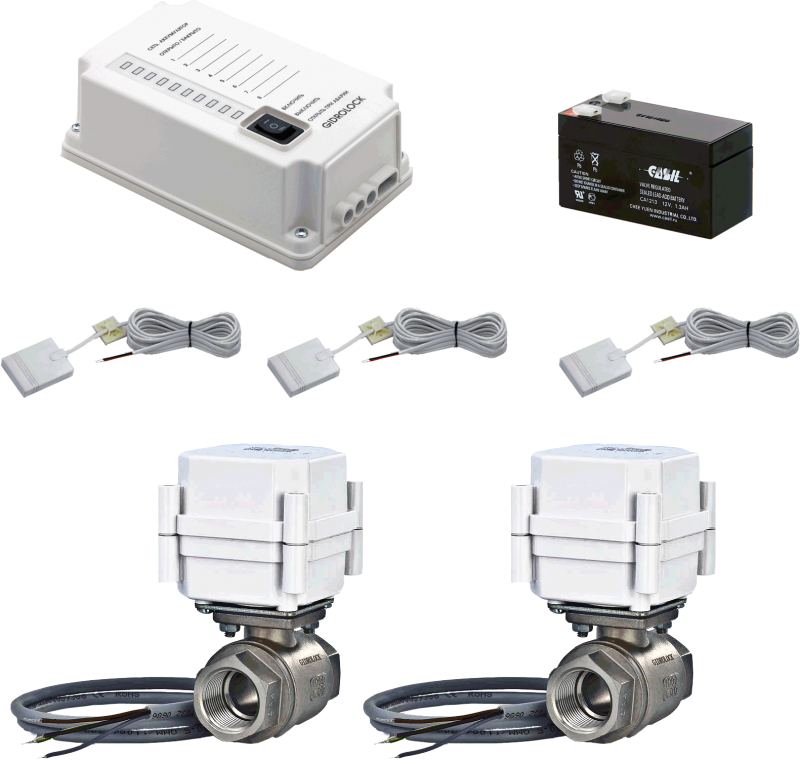

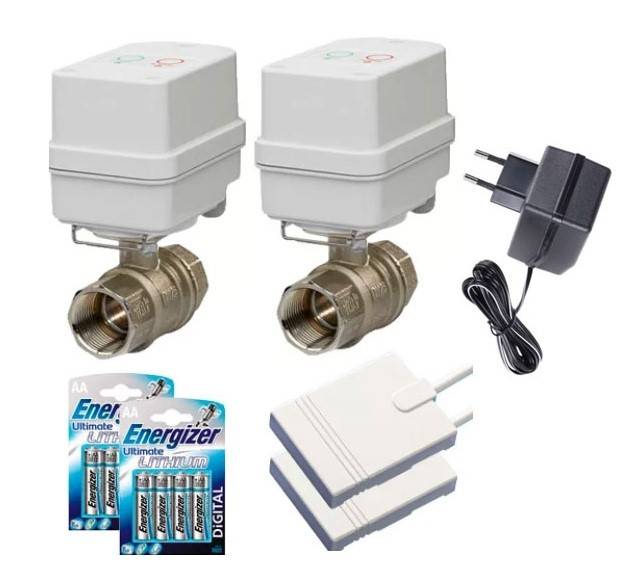

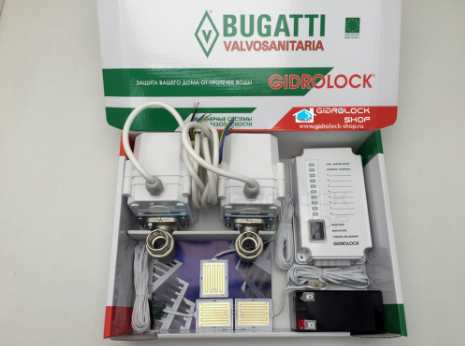

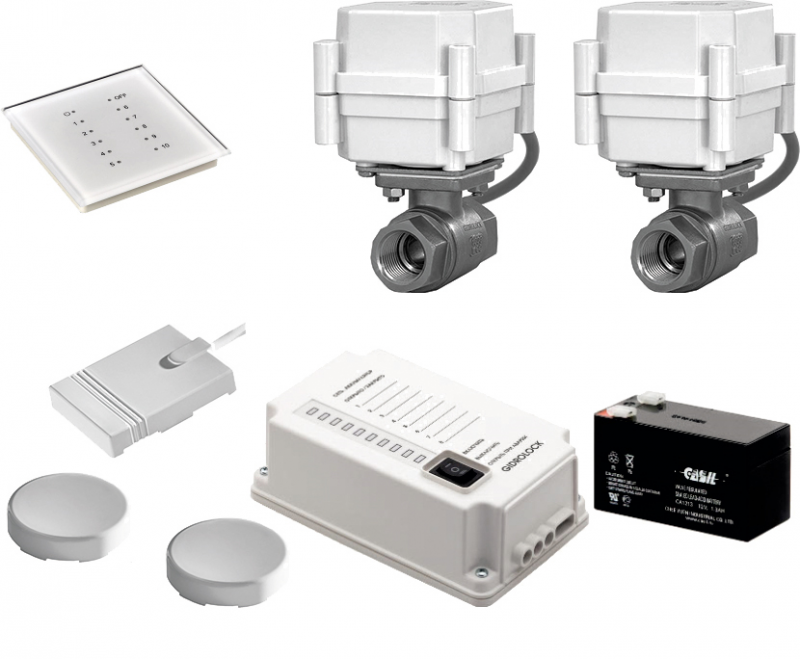

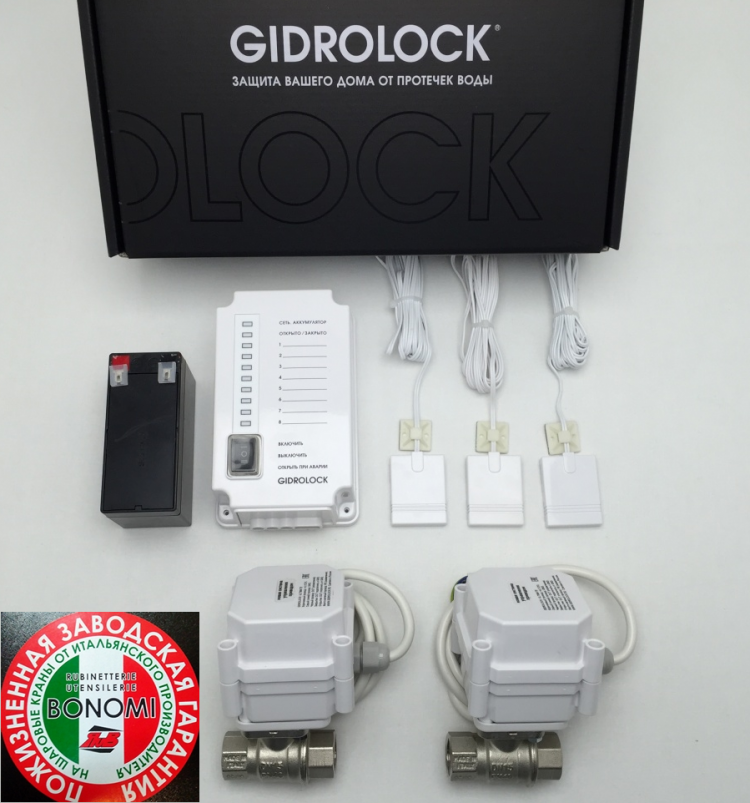

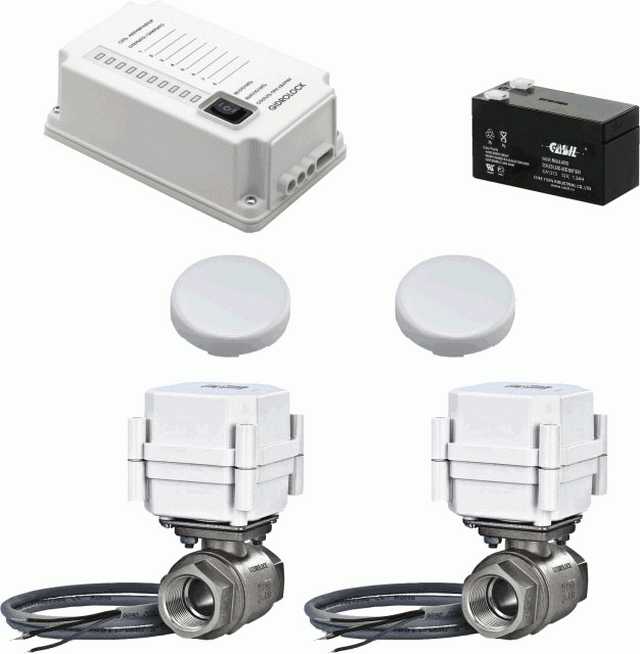

В систему контроля протечки воды Гидролок (GIDROLOCK) входит:
▧ Шаровой электропривод ШЭП — шаровой кран c электроприводом ULTIMATE, PROFESSIONAL, или WINNER;
▧ Датчики протечки — проводные WSP, WSS, WSU, беспроводные на радиосигнале WSR;
▧ Блок управления
▧ Блок радиоприемника для радиодатчиков WSR
▧ Аккумуляторная батарея

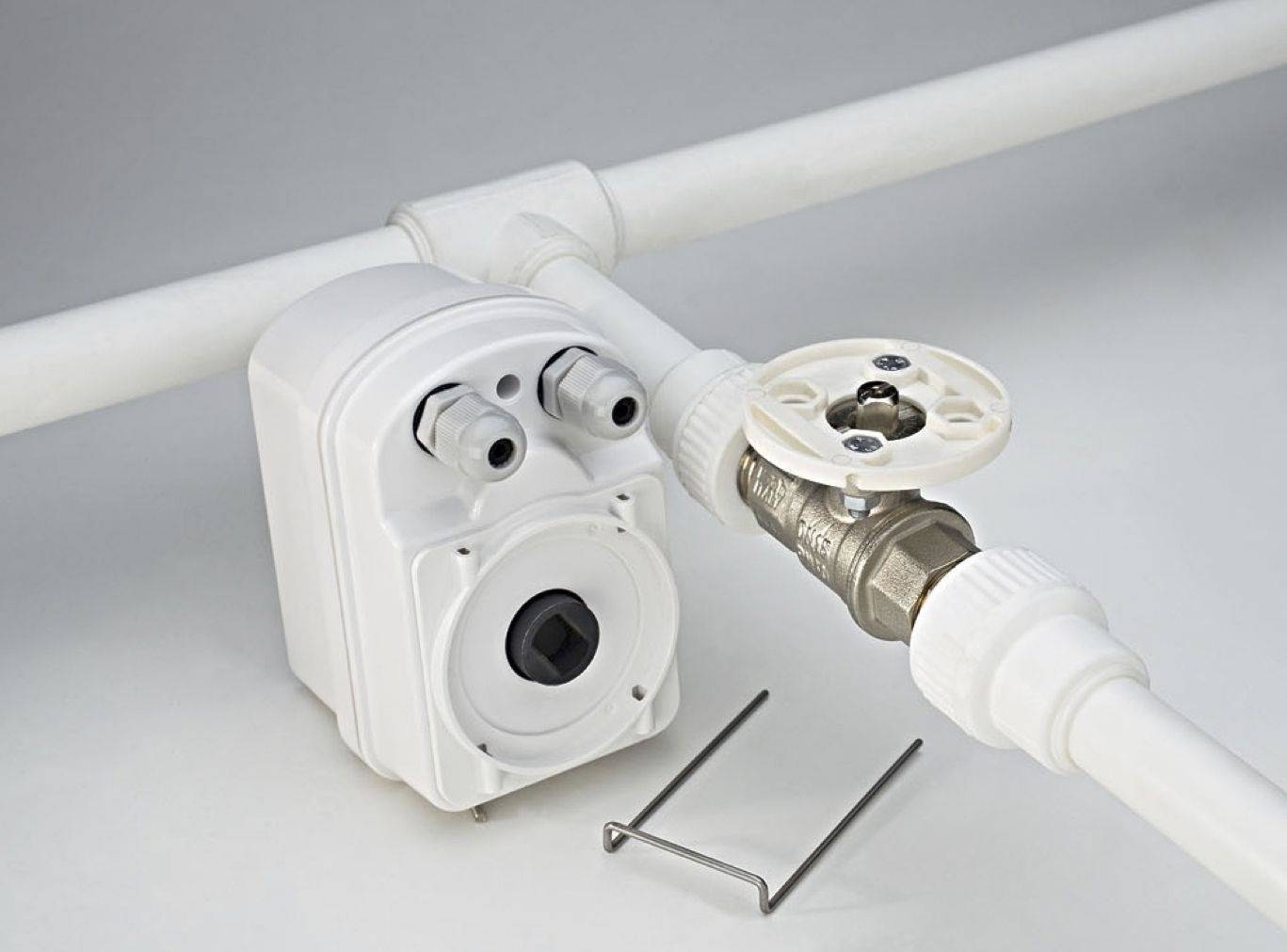

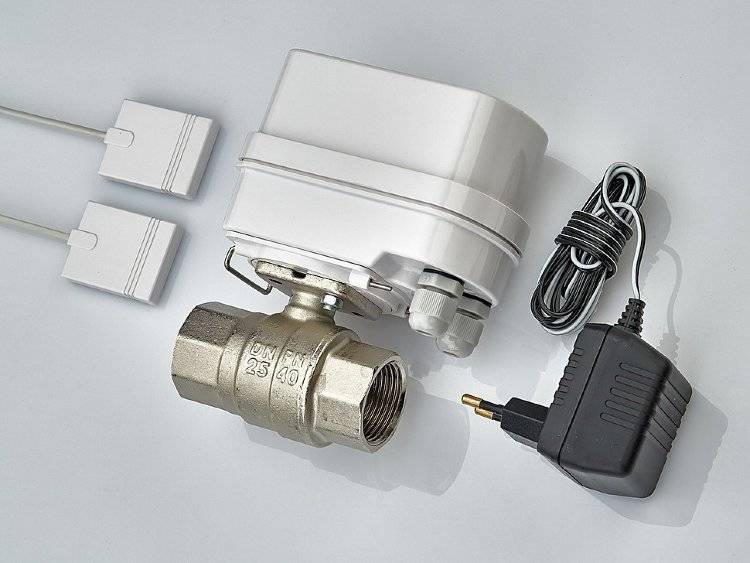

Шаровой электропривод системы защиты Гидролок

предназначен для перекрытия подачи воды в системах холодного, горячего водоснабжения, а, также отопления, в случае обнаружения системой утечки воды.

Конструктивно шаровой электропривод Гидролок состоит из непосредственно электропривода и шарового крана (латунь Bugatti, нержавеющий кран St). Устанавливается на стояках водоснабжения после крана ручного перекрытия.

Шаровой электропривод системы Гидролок устанавливается на трубопроводы диаметром 1/2″- как правило холодное и горячее водоснабжение, 3/4″- отопление, 1″-2″ системы централизованного отопления и др.

Комплектуются шаровыми кранами итальянских производителей: Bugatti, Bonomi, Tiemme, Enolgas.

Датчики протечки воды Gidrolock

предназначены для обнаружения протечки воды и выдачи сигнала на блок управления. При попадании воды на электроды датчика протечки, система срабатывает и происходит перекрытие водоснабжения. Датчики устанавливаются в местах наиболее вероятного возникновения аварийной ситуации.
• WSS, WSP — аналоговые датчики. Устанавливаются в системах GIDROLOCK PREMIUM, GIDROLOCK CONTROL, GIDROLOCK UNIVERSAL.
• WSU — для систем «умный дом», диспетчеризации зданий.
• WSR — для системы GIDROLOCK RADIO.

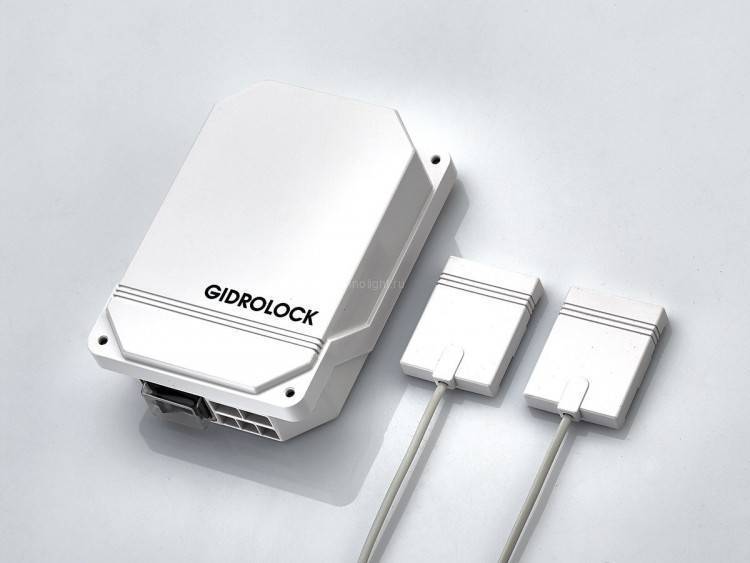

Блок управления Gidrolock

выполняет управляющую роль во всей системе защиты Гидролок. БУ выдает сигнал на закрытие шаровых электроприводов, звуковой сигнал о срабатывании системы, а также формирует напряжение питания датчиков протечки воды.
Модификации блоков управления:
• Гидролок Премиум (GIDROLOCK PREMIUM) — для управления ШЭП напряжением питания 12В. Ток потребления не более 3А.;
• Гидролок Универсал (GIDROLOCK UNIVERSAL) — для управления исполнительным устройством (насосом).

• Гидролок Контрол (GIDROLOCK CONTROL) — для управления шаровым электроприводом в системе отопления. Работает совместно с расходомерами.

Дополнительное оборудование системы Gidrolock

• Блок радиоприемника для датчиков протечки воды WSR (радио);
• Ретранслятор радиосигнала;
• Радиопульт GIDROLOCK;
• Пульт с индикацией на 10 светодиодов

Установка GIDROLOCK

• выезд по адресу Вашего объекта;

• составление проекта и сметы на выполняемые работы;

• установка Gidrolock; • гарантийное и постгарантийное обслуживание;

• консультация по установке системы.

Варианты самодельного изготовления

Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.

Простейшая конструкция

Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.

Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.

С регулятором чувствительности

Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.

Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.

В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:

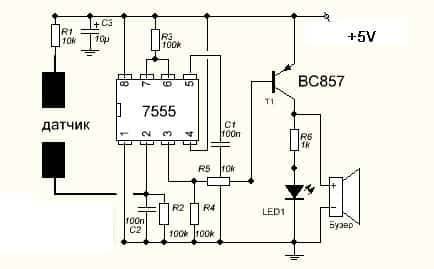

На микросхеме LM7555

Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:

В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.

На микросхеме К561ЛН2

А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.

F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.

УПРАВЛЯЮЩИЙ БЛОК GIDROLOCK

Для формирования напряжения питания всех подключенных к
нему датчиков протечки воды, управления шаровыми электроприводами и выдачи
звукового сигнала об аварии. Звуковой сигнал включится тогда, когда система
определит протечку воды. В нормальном состоянии звуковой сигнал выключен.

Модификации управляющего блока
Управляющий блок для системы GIDROLOCK STANDART
Управляющий блок для системы GIDROLOCK ENERGY.Управляющий блок системы GIDROLOCK STANDART
Питание: 220 вольт +/- 15%, 50Гц.
Макс. ток потребления (в аварийном режиме) не более 20 мА.
Макс. ток нагрузки (для выходного сигнала) 2А.
Температурный диапазон эксплуатации: от -20 до +60 градусов.
Габариты (мм): 84х120х36.Управляющий блок GIDROLOCK ENERGY
Питание: 220 вольт +/- 15%, 50Гц
Резервное питание: +12 вольт
Макс. ток потребления (в аварийном режиме) не более 20 мА.
Макс. ток заряда аккумулятора не более 100 мА.
Макс. ток нагрузки (для выходного сигнала) 2А.
Температурный диапазон эксплуатации: от -20 до +60 градусов.
Габариты (мм): 84х120х36.

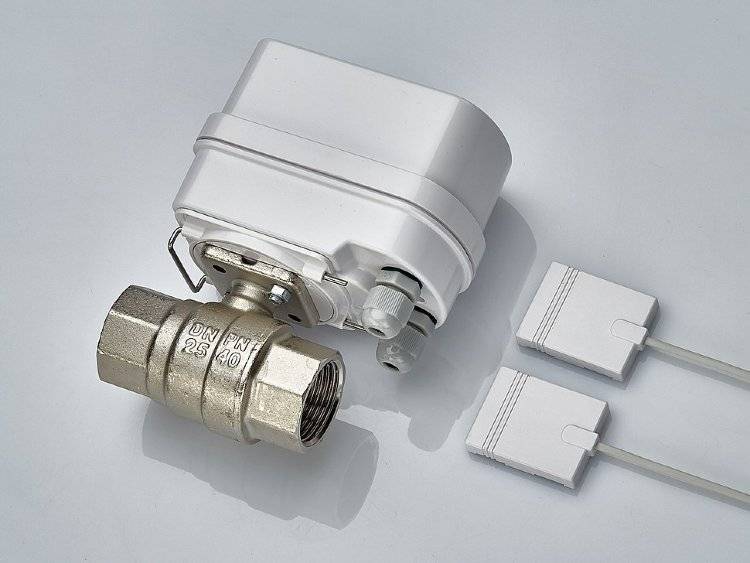

Дистанционно управляет шаровым краном при перекрытии водоснабжения
(отопления) при возникновении протечки воды. Состоит из 2-х частей:
шарового крана и электропривода. Электропривод имеет электрический
мотор с редуктором полностью изготовленным из металла.
Шаровые электроприводы GIDROLOCK не создают гидравлических ударов,
не зависят от давления воды и качества её очистки. Корпус шарового,
производства фирмы BUGATTI (Италия), изготовлен из нержавеющей стали
высокого качества, или горяче-кованной латуни и выдерживает давление
до 64 атмосфер. Шаровыми кранами управляют мощные и надежные
электродвигатели с усилием на валу более 50 кг/см — в GIDROLOCK
ULTIMATE) и 210 кг/см — в GIDROLOCK PROFESSIONAL).

Мощность электродвигателя 15 Вт.
Корпус шарового крана из нержавеющей стали.
Макс. давление 64 атмосферы.
Температурная стойкость шарового крана 220 град.
Температурный диапазон эксплуатации: от -20 до +60 град.
Габариты электропривода, без шарового крана (мм): 87х93х70.
Габариты шарового крана ½ дюйма (мм): 63х38х54.
Длина соединительного кабеля 1,1 метр.

Конструкция шарового крана:
2 PC ball valve (корпус шарового крана из 2-х частей)
3 PC ball valve (корпус шарового крана из 3-х частей, разборный).
Рекомендуется при установке на металлические трубы.

Размер проходного сечения (полнопроходной шаровой кран):
1/2 дюйма, D=15 мм
3/4 дюйма, D=20 мм
1 дюйм, D=25 мм
1 1/4 дюйма, D=32 мм
1 1/2 дюйма, D=40 мм
2 дюйма, D=50 мм

Номинальный момент на валу электродвигателя:
5 Нм (50 кг*см)
30 Нм (300 кг*см)

Питание:
220 вольт +/- 15%, 50 Гц; + 12 вольт

Для обнаружения аварийной ситуации при попадании воды на его электроды.
Электроды датчика с антикоррозийным покрытием. Устанавливаются в местах вероятного появления воды.

Питание: от +5 до +30 вольт
Ток потребления не более 2 мА
Выходной сигнал: “открытый коллектор”
Макс. ток нагрузки (Iк) 100 мА
Макс. напряжение (Uкэ) 30 вольт
Температурный диапазон эксплуатации (исполнение A): от 0 до +60 град.
Температурный диапазон эксплуатации (исполнение B): от -20 до +60 град.
Длина соединительного кабеля: 3 метра (макс. — 100 метров, увеличить
кабель можно кабелями FTP 2x2x0,35, ШТЛП 4.
Габариты, без соединительного кабеля (мм): 35х47х8.

Модификации датчика протечки воды:
Аналоговый датчик протечки воды
Датчик протечки воды для системы GIDROLOCK RADIO
Датчик протечки воды для систем диспетчеризации зданий и систем типа “умный дом”

Используются вместе с системами GIDROLOCK STANDART или GIDROLOCK
ENERGY . Приемопередатчики GIDROLOCK RADIO осуществляют удаленный
контроль над состоянием систем водоснабжения и отопления в тех
случаях, когда установка стандартных датчиков протечки невозможна.

Комбинированное питание:
основное: 2 батареи типа АА (1,5 вольта);
дополнительное: внешнее стабилизированное от +5 до +15 В.

Габариты (мм):
60х100х26.
Макс. ток потребления не более 15 mA.
Частота передачи 433/868/915 MГц.
Температурный диапазон эксплуатации от -20 до + 60 град.С

К одному приемопередатчику GIDROLOCK RADIO подключается до 20 датчиков
протечки воды.
Количество приемопередатчиков GIDROLOCK RADIO в одной системе не более 255.

Популярные статьи  Стабилизатор напряжения 220 В для дачи какой выбрать: советы по покупке

СИСТЕМА GIDROLOCK GSM

Система GIDROLOCK GSM предназначена для передачи тревожного
текстового SMS сообщения на заранее введенные Вами номера телефонов.
В системе GIDROLOCK GSM используются GSM модемы высокого качества и
надежности (производства Simens или их аналоги Cinterion и IRZ). Все
они соответствуют «Правилам применения абонентских радиостанций
сетей подвижной радиотелефонной связи стандарта GSM900/1800»,
надежно функционируют от -20°С до +55°С.

Система оповещения GIDROLOCK GSM подключается к системе защиты от
протечек воды GIDROLOCK как при новом монтаже, так и при
модернизации систем установленных ранее. Для этого достаточно
специальным кабелем подключить GSM модем к управляющему блоку
системы защиты от протечек, подсоединить антенну и установить в модем SIM карту.

Модемом управляет контроллер,
интегрированный в соединительный кабель связи модема и управляющего блока.
Когда система оповещения GIDROLOCK GSM включается первый раз, контроллер
устанавливает в модеме необходимые настройки и проверяет телефонную книгу. В
дежурном режиме (раз в неделю), а также при включении напряжения питания,
контроллер проверяет работоспособность модема, наличие связи, положительного
баланса на sim-карте и посылает на основной номер SMS сообщение о
результатах проверки. Все остальное время контроллер и модем в работают в
режиме энергосбережения. Периодически блок управления производит опрос блока
управления на аварийное состояние. При получении сигнала о аварии,
контроллер даст команду модему на включение и отправку тревожного SMS
сообщения на номера из телефонной книги. Если SMS не отправилось, то через 1
минуту контроллер снова повторит отправку тревожного SMS сообщения.
Как работает система GIDROLOCK для защиты от протечек воды

Partner

Гидролок (GIDROLOCK) - защита от протечек воды

Легкость в управлении, компактность, функциональность – всем этим качествам должна отвечать современная бензопила. Какую марку выбрать? Выше мы описали самые популярные модели марок HUSQVARNA и STIHL

Однако не стоит обходить внимание менее популярные, но все-таки известные марки Partner и Oleo-Mac

В серии моделей от Partner привлекает внимание простая в эксплуатации модель P340S. Она легко справляется с распилом средних по диаметру бревен и дров, а безопасность рабочего процесса обеспечивается тормозом цепи. Partner P350S обладает большей мощностью, поэтому годится для выполнения сложных распилов

Двигатель запускается легко и просто благодаря дополнительной пружине в стартере

Partner P350S обладает большей мощностью, поэтому годится для выполнения сложных распилов. Двигатель запускается легко и просто благодаря дополнительной пружине в стартере.

Partner P360S отличается компактностью конструкции и достаточной мощностью, поэтому с ее помощью вполне можно проводить серьезные работы по заготовке дров. Бензиновый двигатель в ней сочетается с электронным зажиганием. Еще одна мощная модель – Partner P842 – оснащена технологией EcoBoost, позволяющей снизить количество вредных выбросов в окружающую среду и снизить количество потребляемого топлива. В этом модели продумано все – от эргономичности рукояток до минимального веса в 5 кг. Самые дешевые модели данной марки стоят от 4900 рублей.

Датчики

Защита от протечек Гидролок может комплектоваться датчиками двух типов: проводными и беспроводными. Количество датчиков, которые можно подключить к одному модулю управления — до 200 проводных и до 100 беспроводных.

Коротко о том, как работают датчики протечки воды. В них встроены контакты (в большинстве стоит два контакта, в WSU — три), которые при попадании на них воды формируют сигнал аварии. Сигнал от датчика поступает на контроллер, который и передает команду на закрытие воды. От того момента, как вода покрыла контакты, до момента начала закрытия кранов проходит 15-20 секунд.

Популярные статьи  Электромонтаж в новостройке: популярные вопросы по электромонтажу в новостройке

Чтобы было меньше ложных срабатываний, контакты приподняты на 1 мм над уровнем пола

Чтобы избежать ложного срабатывания от брызг, контакты в датчиках протечки воды Гидролок установлены на расстоянии 1 мм от поверхности. В отличие от других систем, у Гидролок обработка сигнала происходит «на месте», не контроллером. Это дало возможность увеличить максимальное расстояние до контроллера и подключать к нему большое количество датчиков.

Проводные

Проводные датчики идут со шнуром длиной от 3 до 5 метров. Если этой длины недостаточно, ее можно нарастить. Максимальная длина линии — 100 метров. Рекомендуется использовать кабели FTP 2x2x0,35; ШТЛП 4.

Датчики есть таких типов:

  • WSP — пассивный датчик в пластиковом герметичном корпусе. Размеры корпуса — 35*47*8 мм, длинна шнура — 3, 4, 5 метров. Подходит для комплектов Энерджи (Enerdgy), Универсал (Universal), Премиум (Premium). Стоимость — 8-10$ в зависимости от длины шнура.
  • WPS+ — пассивный датчик обнаружения воды с контролем обрыва линии. Он может стоять в системе «Гидролок Премиум» (Gidrolock Premium). Размеры те же, длина шнура -3 метров. Цена WPS+ -около 10$.
    Внешний вид вполне нормальный
  • SWU (WSU) — активный автономный датчик для сопряжения с системой «умный дом» и работы с системами диспетчеризации. Имеет дополнительную пару контактов, к которым можно подключить дополнительную сигнализацию. Имеет пыле-и влаго- защищенный корпус IP 67. Штатная длина кабеля — 3 метра, максимальное удлинение — до 100 метров, максимальный ток нагрузки — 100 мА. Цена с кабелем длиной 3 метра — в районе 10$.

Температурный диапазон эксплуатации проводных датчиков Гидролок — от 0 до +60 °C, две модификации — WSU и WSP — могут эксплуатироваться в морозы до -30 °C.

Беспроводные

Вообще, более надежными считаются проводные датчики — физический проводник работает стабильнее. В случае с проводами возможен только обрыв провода, что в реалии происходит редко. С радиодатчиками сложнее: помехи предусмотреть невозможно. Чтобы «пропадание» датчика не привело к ложной тревоге, такие ситуации не считаются аварией. Система выдает сигнал «потери» датчика (может послать СМС, если установлен соответствующий модуль), но краны не перекрывает.

  • Радиодатчик — «Паук». Это модель расширения — для тех случаев, когда необходимо расширить контролируемую территорию. Сам «Паук» общается с контроллером по беспроводному принципу, а к нему подключают проводные датчики — до 20 штук WSP (по параллельной схеме). «Паук» контактной поверхности не имеет и только отслеживает и обрабатывает сигналы от подключенных устройств. Обнаружив сигнал протечки воды, на частоте 868 МГц отправляет его на контроллер. Размеры 45*70*8 мм, питание 3 В (в датчике установлена батарейка CR2450). Стоимость — около 30$.
    Модуль расширения «Паук»
  • WSR — беспроводные. Небольшой по размерам датчик в виде «таблетки» (диаметр 50 мм, высота 12 мм) доступен в пяти цветах — белый, черный, серебро, темная вишня, светло-бежевый. Работать может как самостоятельно, так и с подключенными 10 датчиками WPS. Работает на батарейке CR2450. Регулярно проверяет заряд, заблаговременно (за 1 месяц до фактического разряда) формирует сигнал аварии. Стоимость беспроводного датчика Гидролок — в районе 30$.

Беспроводные датчики можно выбрать под цвет пола или мебели

При установке беспроводных датчиков их надо «познакомить» с контроллером или управляющим блоком. После этого, их раскладывают в нужные места. На этом монтаж считается оконченным.

Выбор профессиональной системы Gidrolock

  • Для простоты комплектации, и, чтобы избежать ошибок в комплектации, мы сделали конструкторы, в которых Вы можете выставить требуемые параметры и система сформирует работающий комплект сразу рассчитает Вам его стоимость:Конфигураторы Гидролок

Мы разбили комплекты от протечек по следующим категориям:

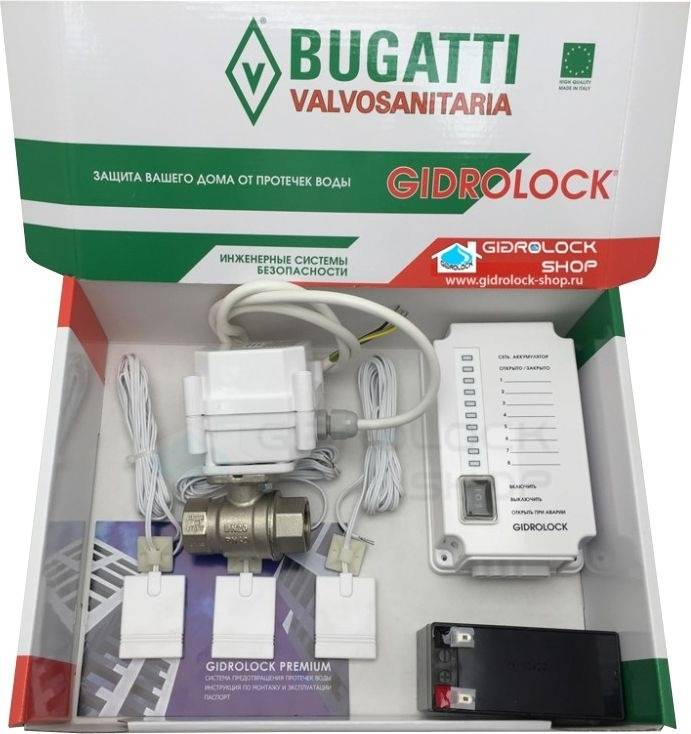

Комплект с двумя кранами — Гидролок Квартира . Данный комплект применяется для установки в квартирах.

Комплект с одним краном  — Gidrolock Загородный дом — Централизованное водоснабжение — комплект, который применяется для защиты дома от потопов.. Комплект применяется для установки в квартирах с «колонкой», а также в загородных домах для предотвращения подтопления.
Комплект без кранов — Универсал — для автономного водоснабжения — рассчитана на подключение к системе управления «Умный дом» и/или для включения/выключения насоса, электромагнитного клапана, пускателей и т.п. Эта система используется для подключения шаровых кранов с электроприводом сторонних производителей, например для подключения кранов FAR

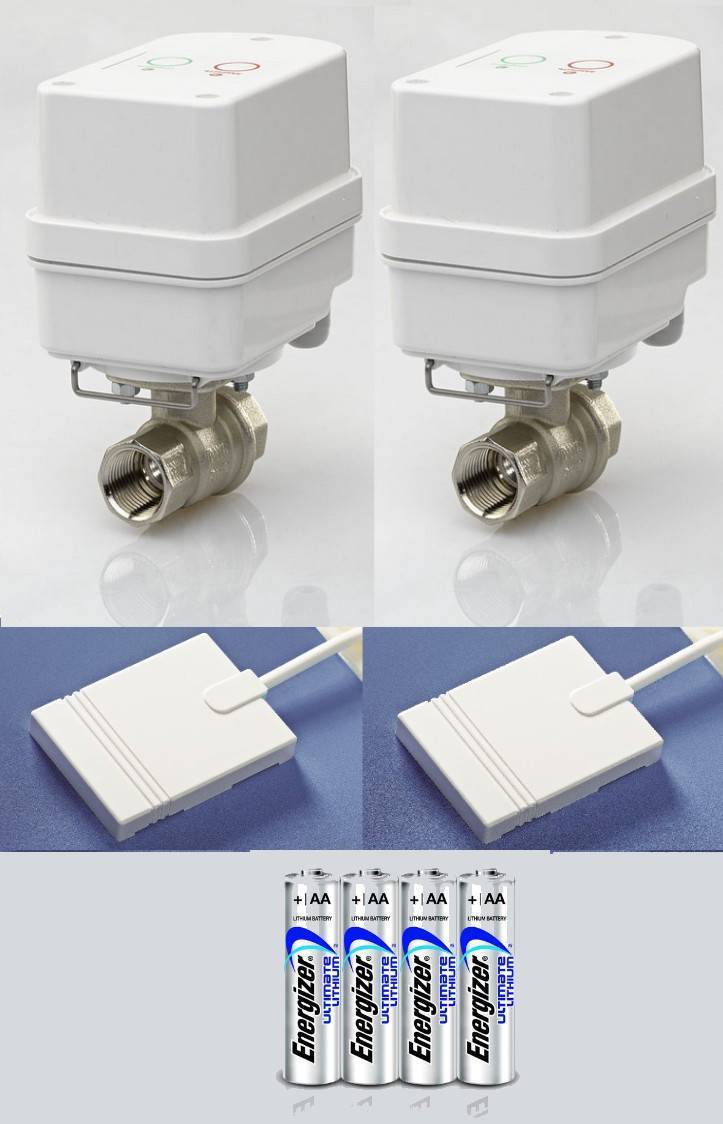

Автономная система антипротечки — Гидролок Виннер. Эта система полностью автономна и работает на литиевых элементах питания размер FR3. Контроль протечки воды в системе Winner, осуществляется только проводными датчиками — Данная система используется, если нет возможности подвести питание к системе
Беспроводной комплект — Гидролок Радио — система, использующая беспроводные датчики воды вместе с проводными датчиками.
Система Гидролок Сервер — требуется для звукового и иного оповещения о затоплении. Комплект используется в офисах и серверных на первых этажах жилых домов и предназначен для сигнализации о появлении воды в помещении.

Датчики воды.
GSM информаторы
WiFi информаторы

Комплектующие к системам защиты от протечек воды.
Также системы протечек воды разделяются по размерам кранов:

Универсал — система без кранов, для отключения насоса или подключения внешней сигнализации.

Комплекты 1 — система контроля протечки воды с кранами 1/2″(Ду15) .

Комплекты 2 — от протечки воды с кранами 3/4″ (ДУ 20).

Комплекты 3 — система от затоплений с кранами 1″ (ДУ 25).

Комплекты 4 — системы с кранами 1 1/4″ (ДУ32)

Комплекты 5 — системы с кранами 1 1/2″ (ДУ40)

Комплекты 6 — системы с кранами 2″ (ДУ50)

УЗП (Устройство Защиты от Протечек) Гидролок33 причины выбрать систему  Гидролок

Оплата:

Также  по оплате  банковскими картами  Visa и MasterCard и электронными деньгами  осуществляется через платежного агрегатора PayAnyWay.

Ввод данных карты осуществляется только на специализированном защищенном шлюзе. Данные карты не хранятся и передаются в зашифрованном виде по протоколу HTTPS, что гарантирует безопасность проводимых платежей в соответствии с мировыми стандартами безопасности PCI DSS (Payment Card Industry Data Security Standards).
Для оплаты заказа, Вы можете воспользоваться поиском заказа по номеру заказа и телефона.

 Обмен товара или денежное возмещение:
Вы можете отказаться от поставленного нами товара, в случае, если доставленный товар не соответствует тому, что вы заказывали и товар может быть возвращен непосредственно в момент доставки. Товар должен быть возвращен в своей оригинальной упаковке с сопровождающими посылку документами.
В случае доставки курьером, возврат товара (кроме случаев не соответствия заявленным характеристикам) оплачивается стоимость доставки — 400рубПриобретение и гарантия, ремонт:
Благодарим Вас за покупки в нашем интернет магазине.
Вы можете вернуть приобретенный товар в течении 2х недель со дня приобретения, при условии сохранения товарного вида оборудования. Для возврата сложного электронного оборудования требуется заводская экспертиза. Данная экспертиза полностью бесплатна.
На весь товар предоставляется заводская гарантия.
Основанием для предоставления гарантии служит гарантийный талон или любой документ подтверждающий факт покупки данного оборудования.Договор оферты


Популярные статьи  Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей

Самодельные сигнализации

Собрать своими руками простой бытовой электрический датчик, подающий сигнал при обнаружении протечки воды, может практический любой человек, хоть раз державший в руках паяльник, в любом случае, это будет дешевле, чем купить готовое изделие.

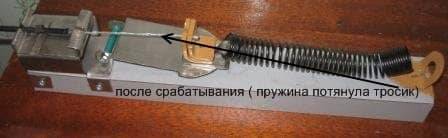

В качестве основного механизма использовалась пружина, а обычный кусок листа из школьной тетради использовался в качестве датчика протечки. То есть, при размокании он отпускал пружину, которая закрывала заслонку. Ниже показан такой механизм во взведенном состоянии и после срабатывания.

Гидролок (GIDROLOCK) - защита от протечек воды

Гидролок (GIDROLOCK) - защита от протечек воды

Мы привели такое устройство в качестве примера, собирать его не имеет смысла из-за низкой надежности, громоздкости и, собственно, архаичности, да и установка такого механизма в современной квартире вызовет массу трудностей.

Сейчас есть масса простых, более элегантных решений, ниже представлена схема одного из них.

Гидролок (GIDROLOCK) - защита от протечек воды

Принцип, по которому работает этот звуковой автономный сигнализатор защиты довольно простой: как только вода замыкается контакт (датчик), срабатывает пищалка (бузер), и включается светодиод. Стоимость элементной базы будет существенно дешевле, чем цена готового датчика с подобным функционалом.

Достоинства данной схемы:

  • низкая стоимость элементной базы;
  • размер собранного датчика довольно миниатюрен, поэтому ограничений по месту его установки нет. В частности, такой датчик можно установить под ванной или трубой, на которую установлен хомут, чтобы убедиться в полном устранении течи;
  • правильно собранный датчик в настройке не нуждается.

Другие варианты

Пока дан только ответ на вопрос, какую систему защиты от протечек воды выбрать, если рассматривать лишь тройку «соперников». В этот «другой список» входят как полноправные конкуренты, так и одна простейшая система, предназначенная для определенных мест возможных аварийных ситуаций.

ARMAControl

Гидролок (GIDROLOCK) - защита от протечек воды

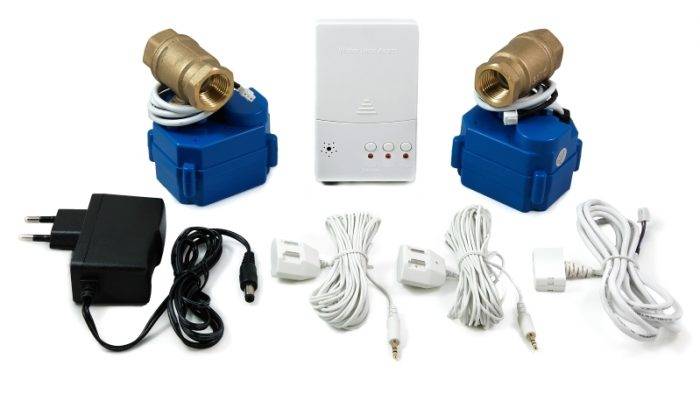

Производством этой недорогой продукции занимается компания Армасток. Главное достоинство комплектов — невысокая цена. Она объясняется отсутствием дорогостоящих комплектующих, однако этот недостаток таковым не является: свою функцию системы выполняют не хуже, чем товар именитых конкурентов. Звуковая и световая индикация в системе также есть. Еще один ее плюс — простота эксплуатации.

Модель работает от пониженного напряжения. В комплект входит:

  • адаптер питания;
  • модуль управления;
  • 3 датчика протечки;
  • 2 шаровых крана.

В системе защиты используются чувствительные сенсоры, время их реагирования — 2 секунды, Большое достоинство этого комплекта — безопасность для людей и животных. Минусы есть: это официальная гарантия, составляющая всего год, и ограниченное количество датчиков. Одновременно можно подключить только 8 приборов.

Стоп потоп Радуга

Гидролок (GIDROLOCK) - защита от протечек воды

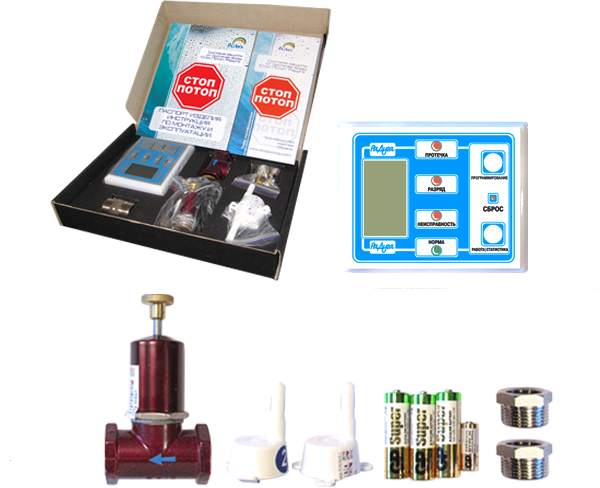

Система защиты Радуга (ЗАО Промарматура XXI век) сможет защитить от любого бедствия в подвале, ванной или в кухне. Ее главная особенность — мощные беспроводные датчики, которые способны работать на расстоянии до 20 метров от модуля управления. Такая «дальность» позволяет использовать комплект даже в домах с очень большой площадью. В его состав ходит:

  • блок управления;
  • 4 беспроводных датчика;
  • 2-4 клапана (запорные либо электромагнитные).

Плюсы системы — длительный срок эксплуатации, защищенность от ложных срабатываний, ручная блокировка одной кнопкой. Время реагирования составляет 10 секунд. Минус — гарантия 1 год. Комплект, в первую очередь, предназначается для промышленных целей.

Аквастоп

Гидролок (GIDROLOCK) - защита от протечек воды

Эта первая и единственная механическая система: она является клапаном, который блокирует подачу воды в том случае, если сильно увеличивается разница между давлением на подаче и выходе. Первыми конструкцию начали использовать в определенном виде бытовой техники — в стиральных агрегатах Bosch. При появлении протечки пружина клапана сжимается, блокируя подачу воды. Если разрывается шланг, то реагирует Аквастоп мгновенно — буквально за секунду.

Достоинство простейшей конструкции — минимальная цена, автономная работа, не требующая источников энергии. Минус — возможность использования лишь на определенных участках: например, в сантехнических приборах, в посудомоечных или стиральных машинах.

Другие производители популярных защитных систем: Aquabast, Spyheat. Suares. Rubetek (от пожара и протечек), Риэлта.

Гидролок (GIDROLOCK) - защита от протечек воды

Неисправности систем защиты от протечек

Наиболее распространенные виды неисправностей и меры действий при их обнаружении:

  1. Неисправен беспроводной датчик. На корпусе датчика или панели РПУ горит индикатор неисправности. Замените датчик.
  2. Неисправность проводного датчика или обрыв провода. Горит индикатор на панели блока управления. Проверьте провод, замените датчик. Для профилактики неисправности датчиков протирайте их мокрой тряпкой один раз в две недели. Если один из датчиков не сработал, найдите и устраните причину.
  3. Неисправно РПУ. На корпусе датчика горит индикатор работы без повреждений, а на панели РПУ нет. Установите РПУ в режим регистрации (как это сделать, описано в инструкции). Если датчик не обнаружен, замените датчик и снова включите режим регистрации. Если проблема не исчезла, обратитесь в сервисный центр для ремонта РПУ или замените его.
  4. Неисправен блок управления. При контакте с водой на датчике и РПУ загорается индикатор протечки, а электропривод крана не перекрывает воду. При смачивании водой проводных датчиков ни один не срабатывает. Проверьте состояние ИБП, аккумулятора, наличие напряжения в сети. Если все в пределах нормы, проверьте, появляется ли напряжение на контактах подключения электродвигателя при смачивании водой датчиков. При отсутствии напряжения обратитесь в сервисный центр.
  5. Неисправен электрический привод кранов. При смачивании датчиков водой появляется напряжение на контактах для подключения электродвигателя, но кран не перекрывает воду. Отсоедините провода от крана и проверьте напряжение на них. Если все нормально, обратитесь в сервисный центр или замените краны.

Если вы не профессиональный электрик или радиолюбитель, не ремонтируйте блоки устройства самостоятельно. Для их ремонта необходимо специализированное диагностическое оборудование и глубокие познания в электрике и электронике.

Установив в доме устройство от защиты протечек воды, вы предотвратите потоп при разрыве трубы. Забыв закрыть кран в ванной, вы избежите конфликта с соседями, потому что система перекроет воду при первых признаках утечки. Затраты на оборудование и установку системы в сотни раз ниже трат на ремонт после потопа и компенсации соседям.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
