Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

  1. Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
  2. Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
  3. Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
  4. Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

  • цинка;
  • дополнительной антикоррозии;
  • грунтовки;
  • полимера (полиэстера);
  • монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

  1. Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
  2. Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
  3. Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
  4. Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности. Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом

Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция
Устройство прохода трубы через крышу

Как заделать трубу на крыше

Оглавление

30079

Последняя редакция: 28.11.2014

Бундикова Полина Сергеевна

Если планируется постройка дома или бани, необходимо помнить о необходимости обустройства системы обогрева — печи или котла. Главное условие нормального функционирования трубы дымохода – это ее протяженность и прямолинейность. Чем выше труба, тем лучше тяга, поэтому следует правильно рассчитать баланс теплоотдачи и теплопотери.

Бригады, которые занимаются строительством, строят абсолютно все и дымоход в том числе. Но чрезвычайно полезно уметь что-то делать своими руками, поэтому советуем самостоятельно укрепить трубу на крыше и заделать все щели. Для начала следует ознакомиться с простыми правилами, которые касаются установки и отделочных работ, связанных с обустройством дымохода.

Правильно выберите место расположения дымоходной трубы

Если в доме до этого момента не было печи, и ее постройка начинается только теперь, стоит подумать о том, где она будет располагаться. Причем оценивать местоположение печи нужно не только с точки зрения удобства последующего использования, но и с точки зрения удобства обустройства дымохода. В случае, когда дом только возводится, это довольно просто и легко, можно сразу решить, где и что. Гораздо сложнее, когда дом уже построен, а строительство печи начинается только сейчас. Следует тщательно подготовиться к возведению трубы. Для ее возведения потребуются надежные опоры и подвесы.

Обратите внимание! Во время строительства дымохода стоит особое внимание уделить тяге и теплоотдаче печи. Тяга зависит от ветра и его направления

Из-за этого трубу через крышу выводят около конька. Если же дело касается улучшения тяги, в ход идет оголовок — продолжение трубы, ее верхней доли.

Для того чтобы не было в дальнейшем конденсата, дымоход укутывается теплоизоляцией. Когда трубу только собираются выстраивать, используют материалы, имеющие хорошие показатели теплопроводности. Если пренебрегать этими советами, то в дальнейшем можно столкнуться с такой проблемой, как скопление лишней жидкости в дымоходе.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу

Популярные статьи  Мебель из натурального дерева своими руками для дома и сада: инструкции по изготовлению

Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

  1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
  2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
  3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
  4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Короб для дымохода

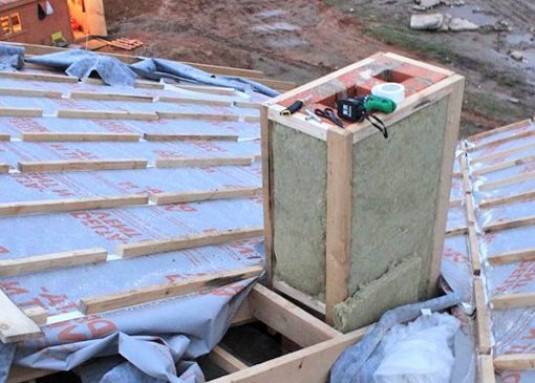

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

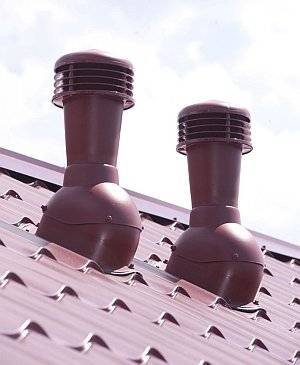

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

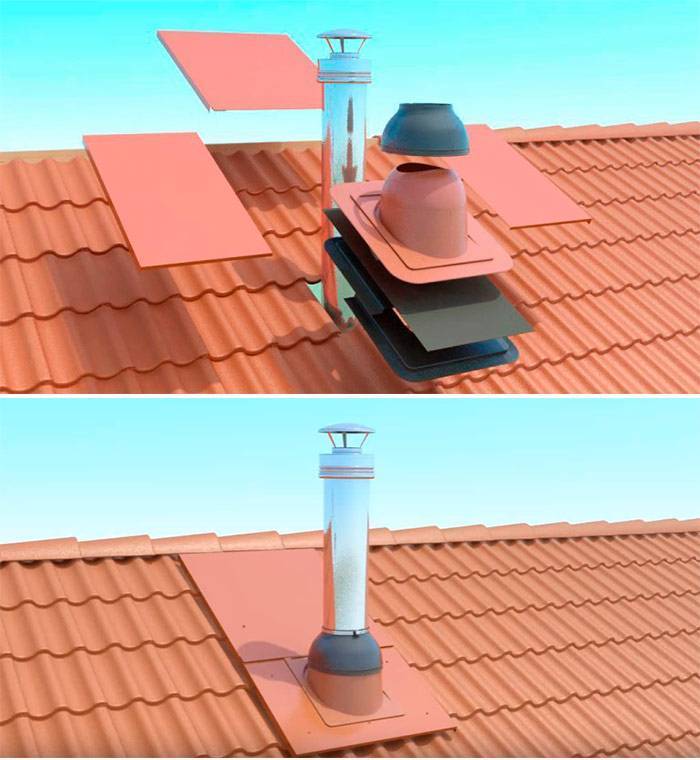

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

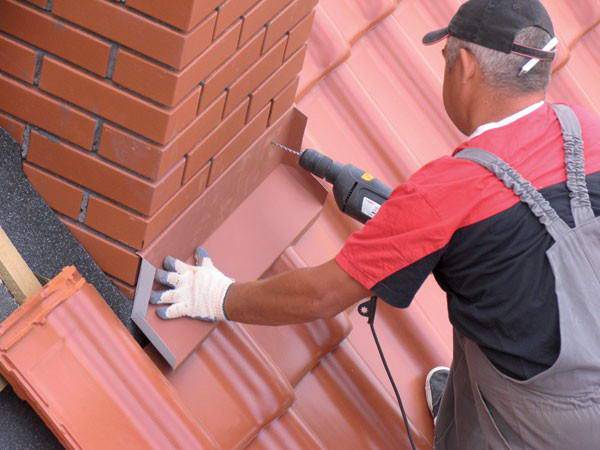

Как устанавливается фартук:

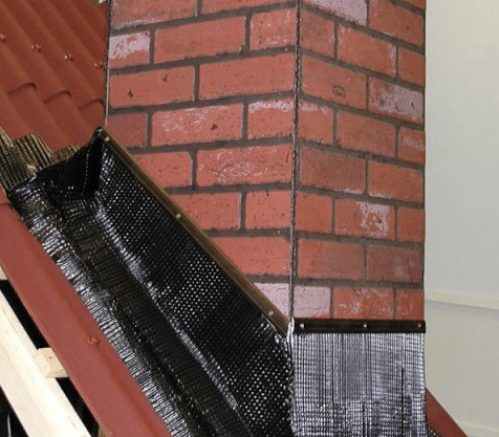

  1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
  2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
  3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
  4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

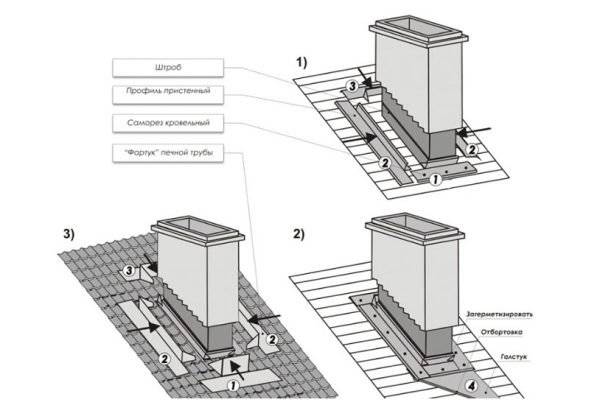

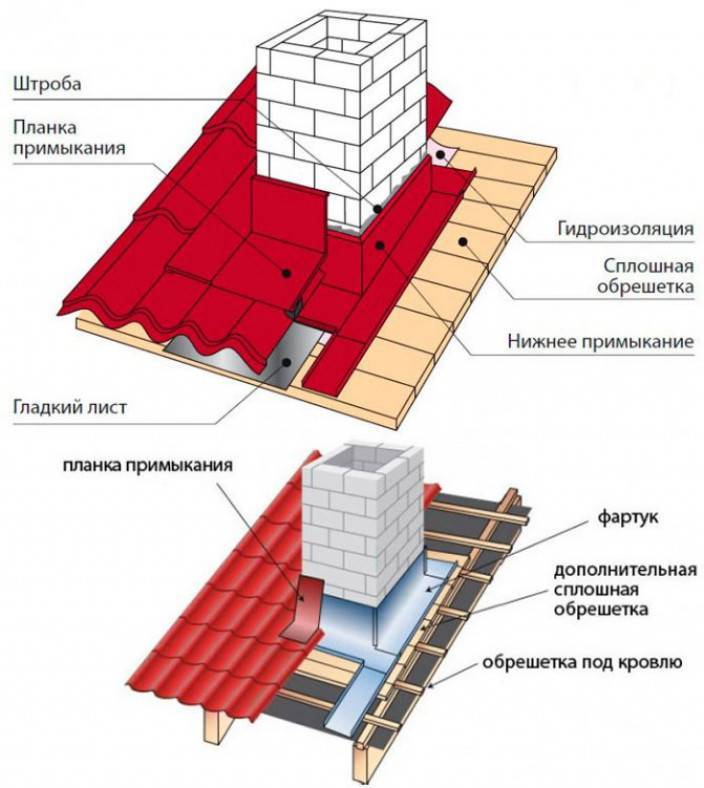

Схема установки стального фартука

Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука:

Инструмент Иллюстрация

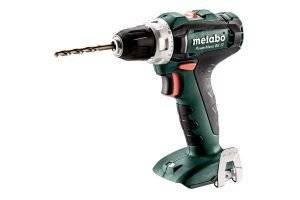

1 Шуруповерт Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция
2 Ножницы по металлу Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

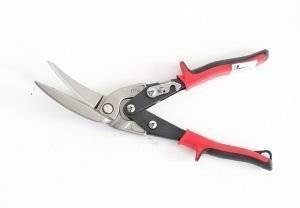

3 Клещи для формирования конверта (цапля) Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция
4 Щипцы (45 градусов) Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция
5 Ручной бендер (листогиб) Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

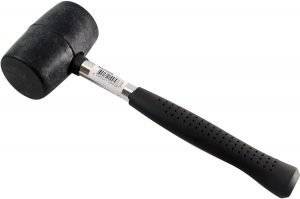

6 Киянка Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Стоит задача изготовить фартук из листового металла для этого дымохода.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

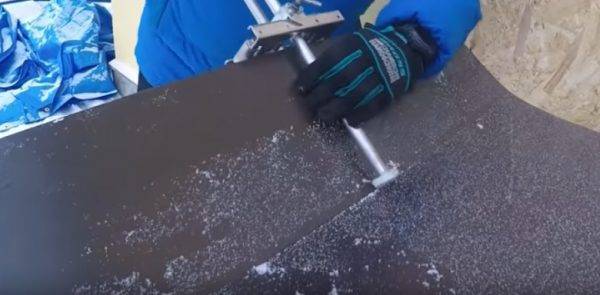

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Чтобы загнуть лист, необходим бeндер

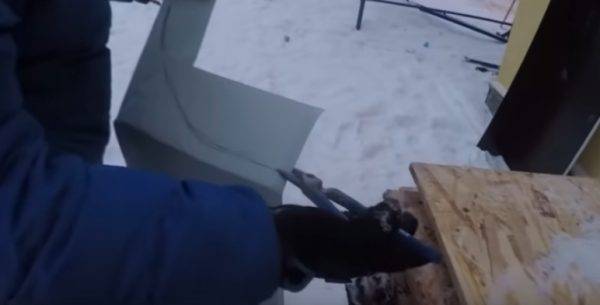

Обрезка металла производится ножницами.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

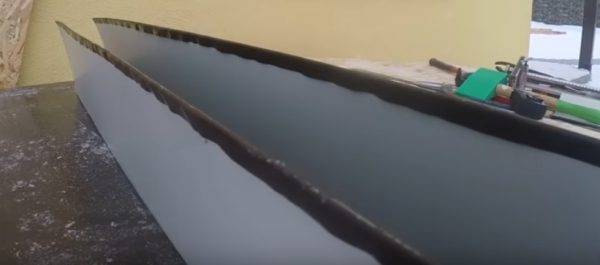

Обрезка металла

Понадобятся четыре заготовки:

задняя часть;

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Задняя часть

Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

две боковины с ребрами жесткости;

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Боковины с ребрами жесткости

Боковые части также должны иметь загибы.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Загиб на боковой части

передняя часть.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Передняя часть

Она имеет более открытый угол.

Шаг 3. Первым монтируется задний элемент.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Боковины загибаются конвертом

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

Популярные статьи  Байпас в системе отопления что это такое: инструкция по самостоятельной установке

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Шов простукивается

Такая же процедура проводится со второй боковиной.

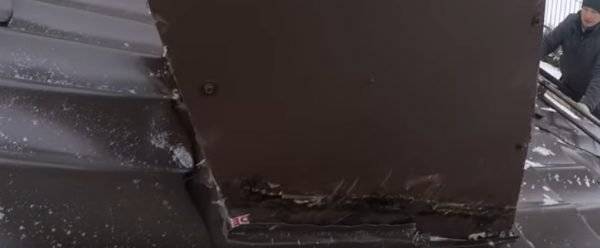

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

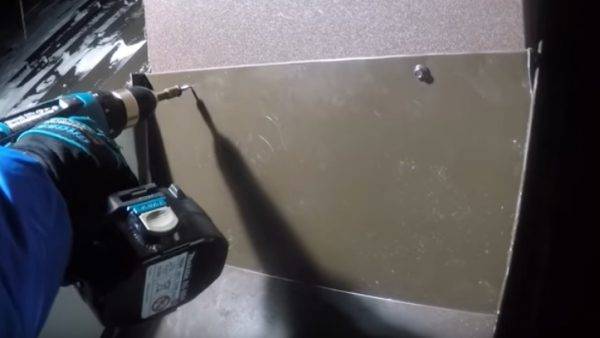

Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Видео — Подробно об устройстве фартука

Защитный фартук для дымохода может не только предотвратить протечки, но и способен стать украшением кровли.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

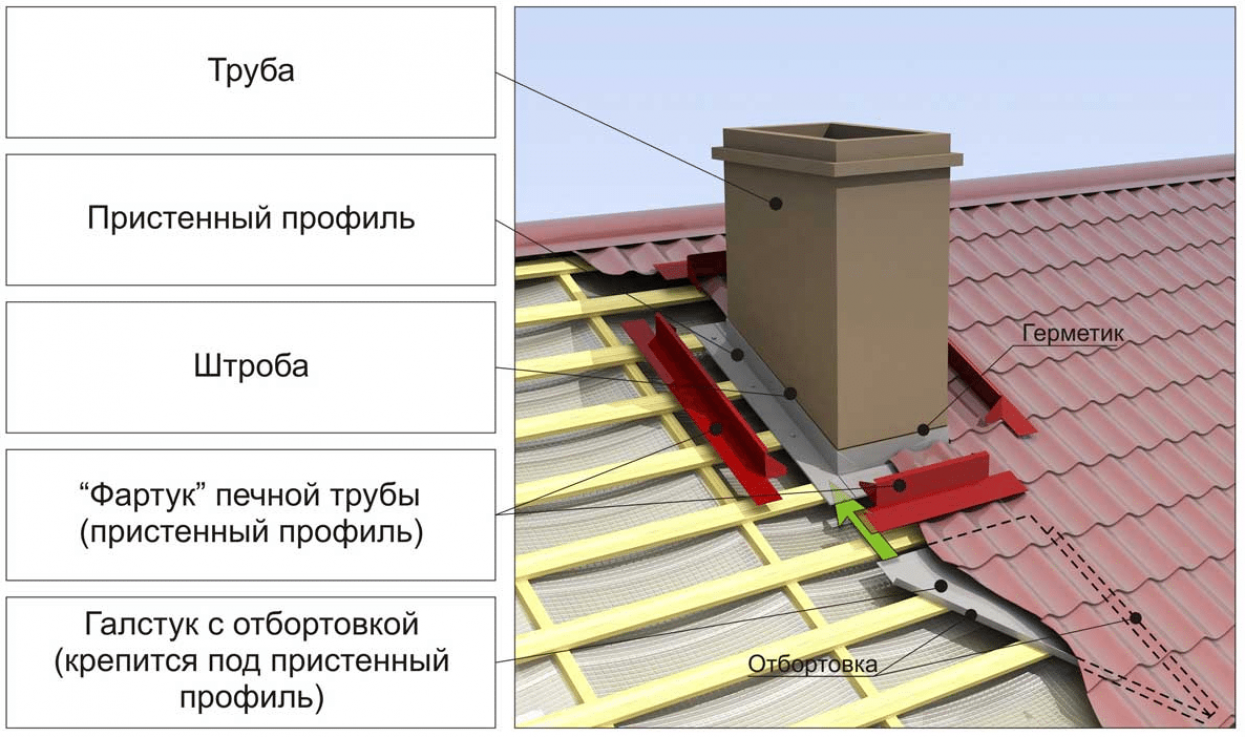

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Вариант №2: монтаж каркаса

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Вариант №3: готовые решения

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

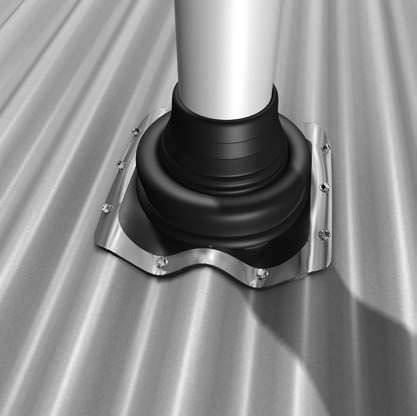

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

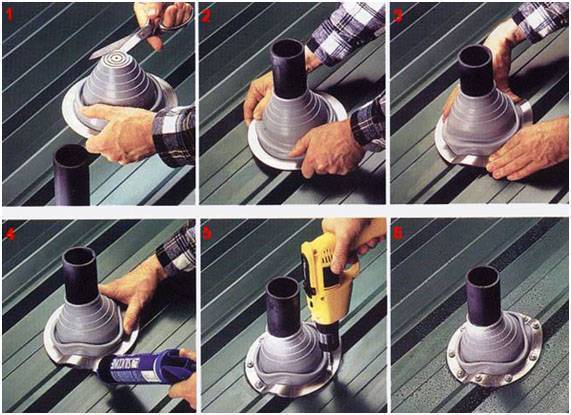

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

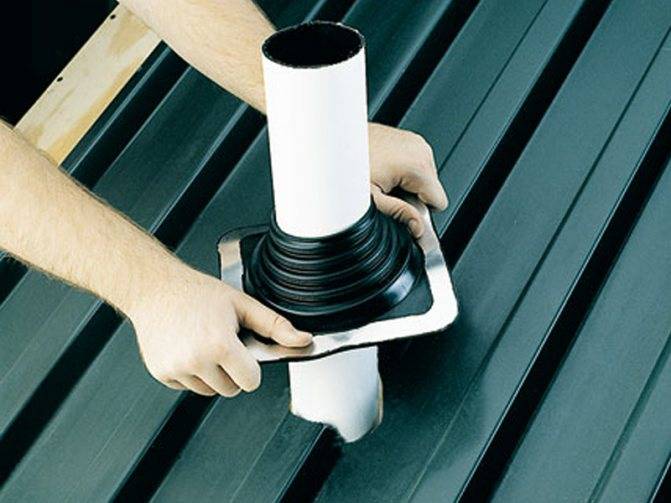

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

  • В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
  • На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
  • Выводят трубу и закрепляют ее в нужном положении.
  • Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
  • Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
  • Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Статья по теме: Самый дешевый материал для кровли крыши

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

  • отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
  • на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
  • закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

Проходка-кожух состоит из следующих элементов:

  • четырех (по количеству сторон) внутренних защитных пристенных профилей;
  • четырех внешних декоративных элементов;
  • водоотводящего галстука.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами

Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкцияСхема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкцияУстановка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
