Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание

Фундамент ТИСЭ: основные особенности и технология установки

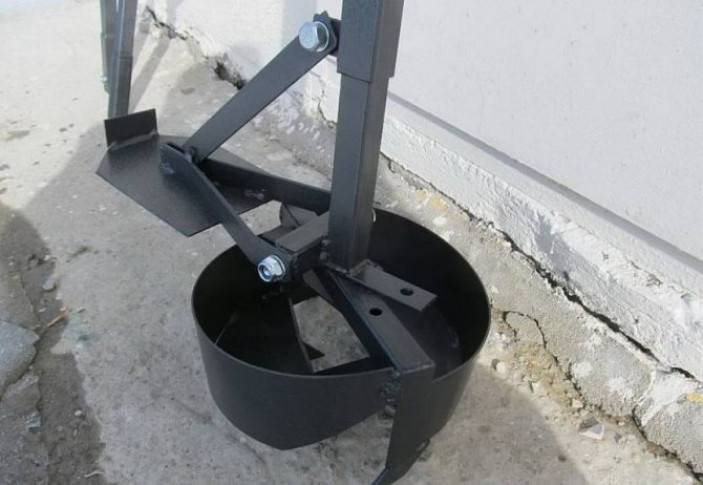

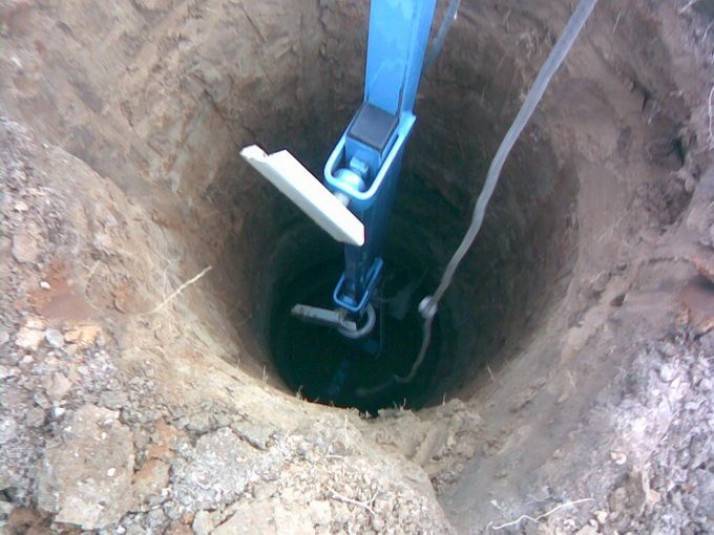

Применение бура ТИСЭ Источник

Фундамент ТИСЭ: основные особенности и технология установки

Преимущества

Фундамент ТИСЭ: основные особенности и технология установки

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

Фундамент ТИСЭ: основные особенности и технология установки

  1. Покупать лишний материал.
  2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
  3. Оплачивать труд специалистов по устройству фундамента.

Фундамент ТИСЭ: основные особенности и технология установки

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.

Фундамент ТИСЭ: основные особенности и технология установки

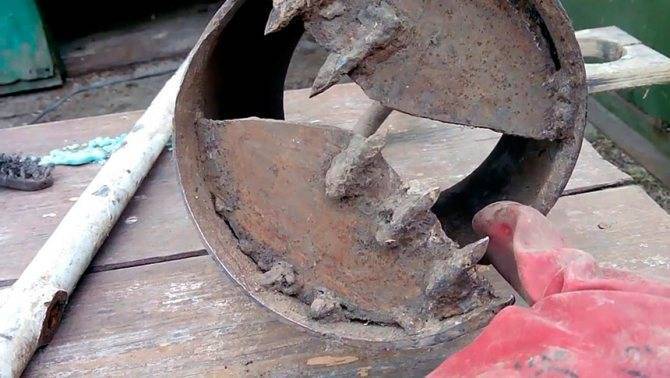

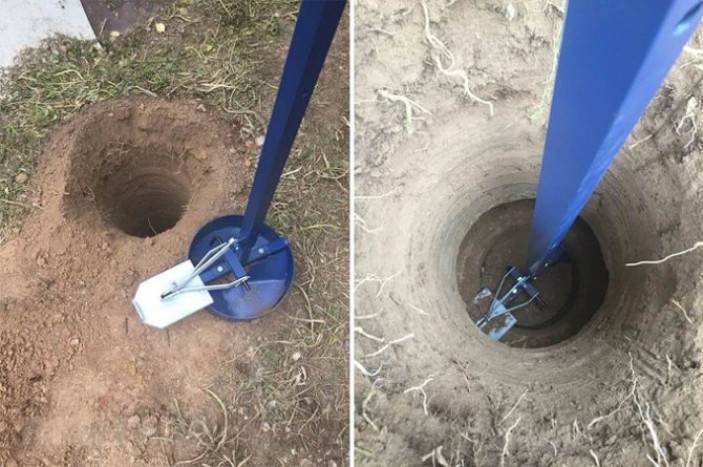

Бур ТИСЭ Источник

Фундамент ТИСЭ: основные особенности и технология установки

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Фундамент ТИСЭ: основные особенности и технология установки

Недостатки

Фундамент ТИСЭ: основные особенности и технология установки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

Фундамент ТИСЭ: основные особенности и технология установки

  1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
  2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
  3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
  4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Фундамент ТИСЭ: основные особенности и технология установки

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки

Фундамент ТИСЭ: основные особенности и технология установки

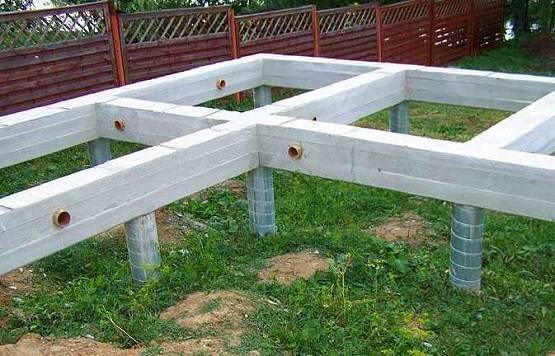

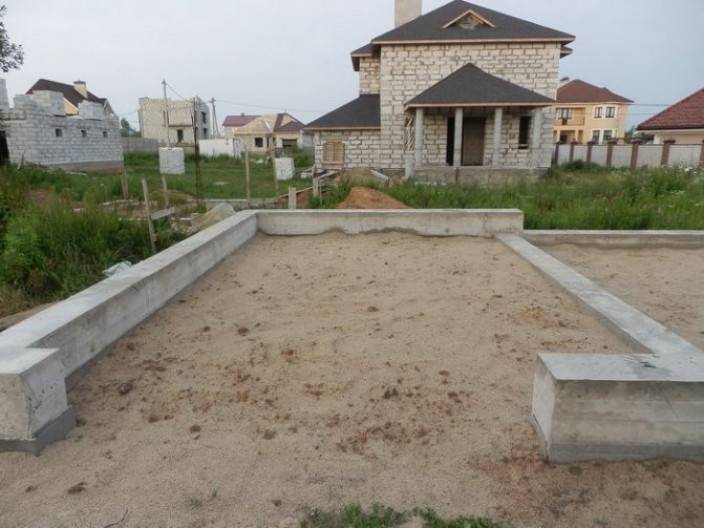

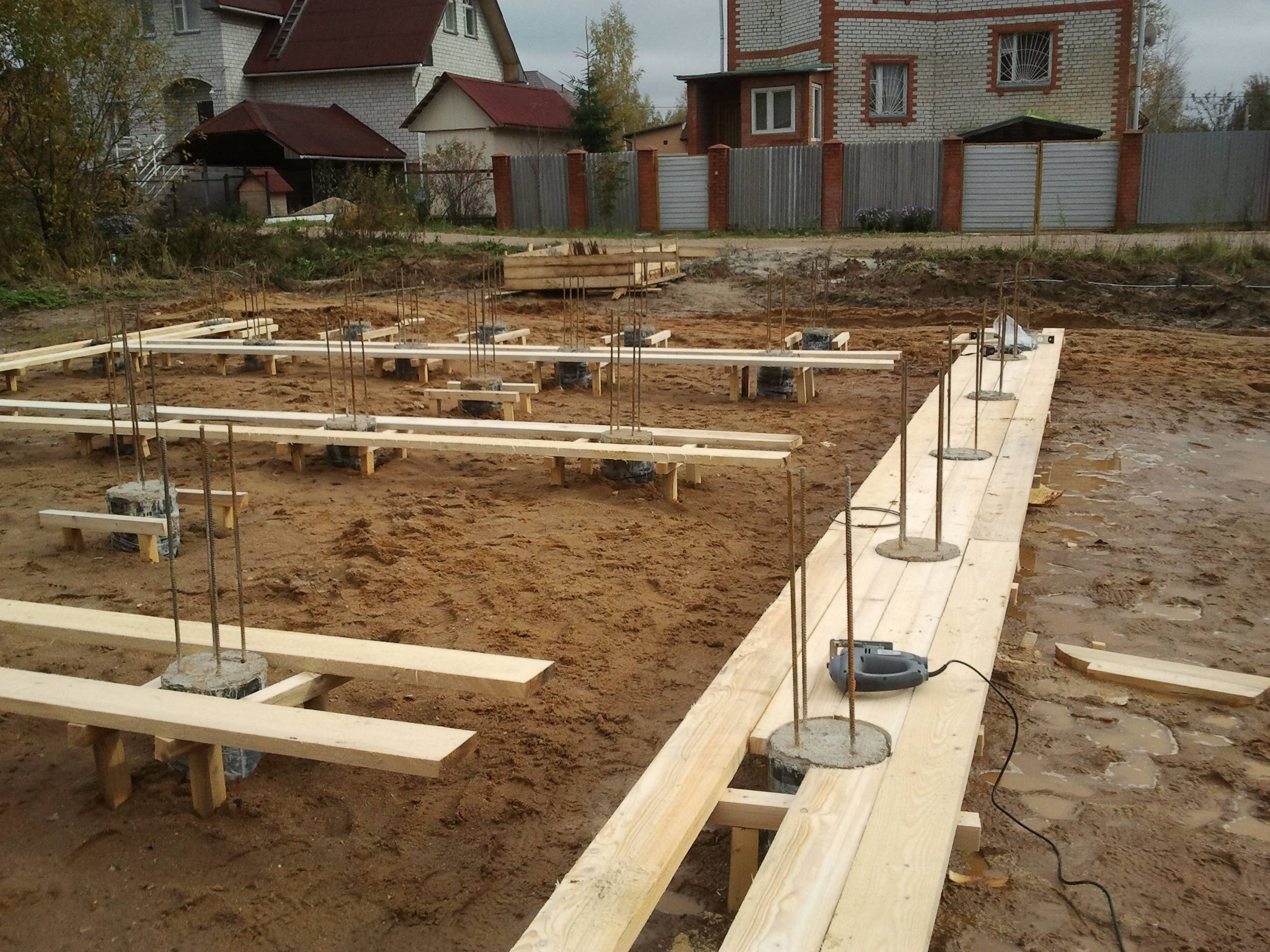

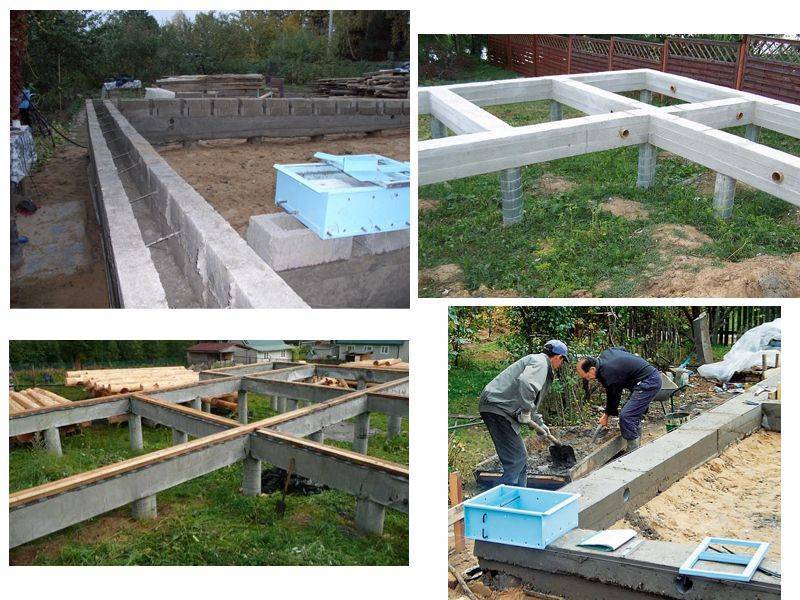

Возведение фундамента по технологии ТИСЭ Источник

Фундамент ТИСЭ: основные особенности и технология установки

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

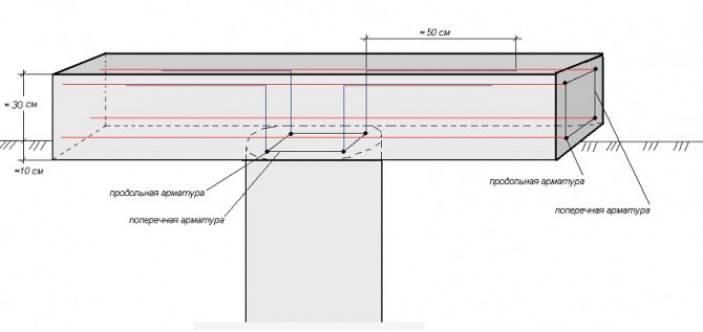

    Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

  5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

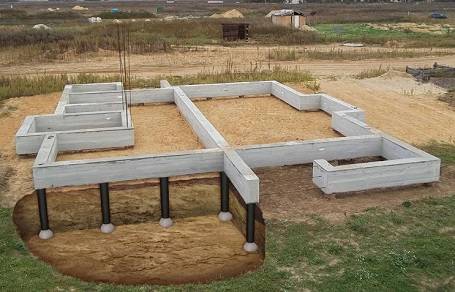

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

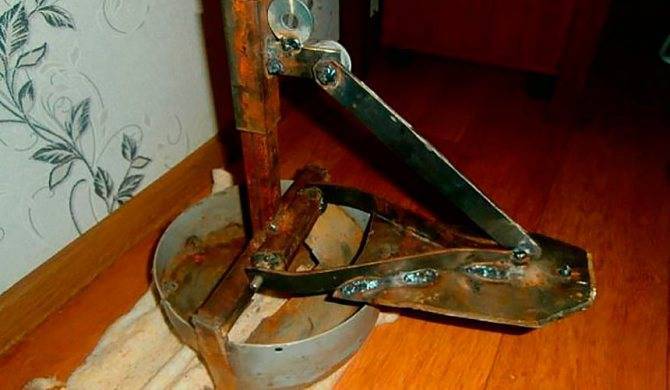

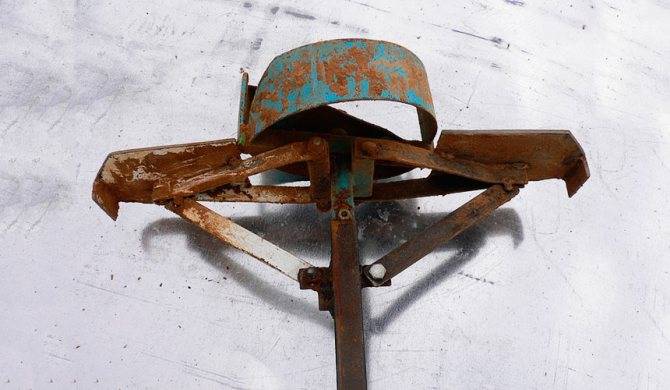

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

Популярные статьи  Виды саморезов: характеристики, особенности, свойства, применение, рекомендации специалистов

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

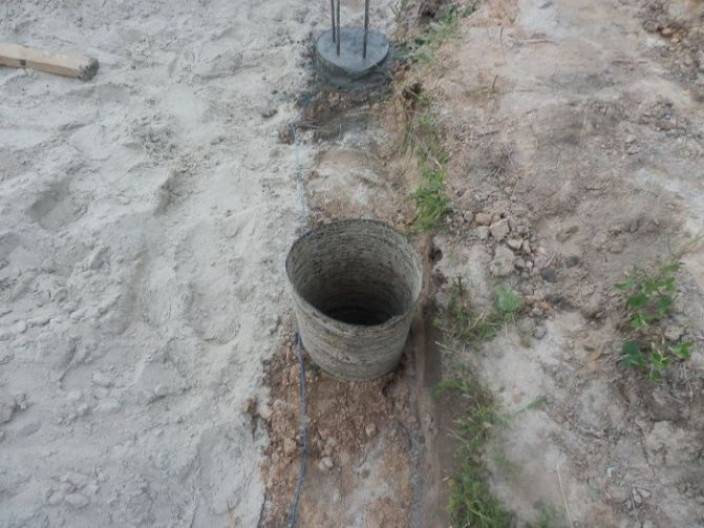

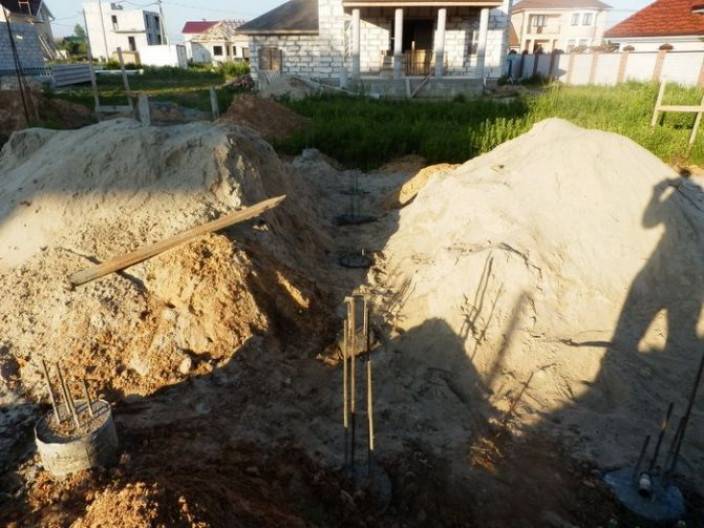

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Особенности фундамента ТИСЭ

Понятие ТИСЭ означает «Технология индивидуального строительства и экология». Сваи ТИСЭ отличаются от других нестандартным куполообразным утолщением нижней части, которое усиливает элемент при вспучивании грунтов без дополнительного увеличения объемов земляных работ. Для их монтажа используется специальный бур. По достижении проектной отметки инструментом раскапывается широкое основание. Последующее бетонирование образует утолщение на нижней части сваи, что устойчиво закрепляет опору в грунте любого класса (за исключением природных скалистых грунтов).

Фундамент ТИСЭ – это вид фундамента, выполненный по технологии, включающей в себя комбинирование свайной конструкции с увеличенной площадью опоры и ленточного основания, чем достигается уменьшение стоимости основы здания, сокращаются сроки работ, имеется возможность строительства на пучинистых почвах. Способ имеет как преимущества, так и недостатки.

Фундамент ТИСЭ: основные особенности и технология установкиУстройство фундамента ТИСЭ

Плюсы и минусы

Превосходства фундаментов ТИСЭ:

  1. Соотношение цена – качество. Стоимость основания ТИСЭ минимум в два раза дешевле в сравнении с аналогами. Вложив деньги на закупку необходимого оборудования, производитель работ (организация или физическое лицо) получает возможность сделать качественную основу зданию, избежать переплаты за дополнительный расход материальных запасов, объем земляных работ, привлечение тяжелой специализированной техники, наем профессионалов по монтажу фундаментов. Траты на приобретение инструмента окупятся вполне.
  2. Высокая стойкость, надежность конструктива. Хорошо подходит для всех типов почв, в том числе пучинистых и сейсмически неустойчивых.
  3. Возможность исполнения сваи ТИСЭ своими руками.
  4. Минимальные трудозатраты (при оборудовании бура специальным приводом).
  5. Легкость и скорость возведения элемента здания.
  6. Строительство по технологии ТИСЭ не зависит от времени года, метеоусловий.
  7. Автономный монтаж (независимо от возможности подключения к электрическим сетям).
  8. Простота прокладки инженерных систем на любых этапах строительства.
  9. Экологическая безопасность.
  10. Высокие показатели несущей способности, уменьшение вероятности образования просадок, за счет равномерного распределения нагрузки от стен на обширную площадь основания.

Недостатки:

  1. Отсутствие методов армирования нижней части сваи. Обычно выполняется каркас из арматуры, устанавливаемый в самом низу опоры. Охват утолщения невозможен. Поэтому, пятка сваи ТИСЭ уязвима к воздействию влаги и подвержена разрушению.
  2. Опыт работы с буром показывает, что проводить бурение им довольно сложно, в особенности на каменистых или глинистых почвах.
  3. Технология ТИСЭ не подходит для возведения фундаментов на водянистых или болотистых территориях.
  4. Необходимость закупки специального инструмента.
  5. Высокая трудоемкость (при отсутствии бензинового двигателя). Недорогой бур оснащен механическим приводом, что делает его применение нелегким, особенно людям со слабыми физическими возможностями.
  6. Невозможность расположения подвального помещения под зданием.
  7. Размеры отмостки увеличиваются.

Преимуществ фундаментов по технологии ТИСЭ значительно больше, чем недостатков, а значимость плюсов гораздо весомее минусов, что делает этот метод привлекательным в строительной области.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м 3 , а для ТИСЭ своими руками всего 2.00 м 3 , из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Фундамент ТИСЭ: основные особенности и технология установки

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

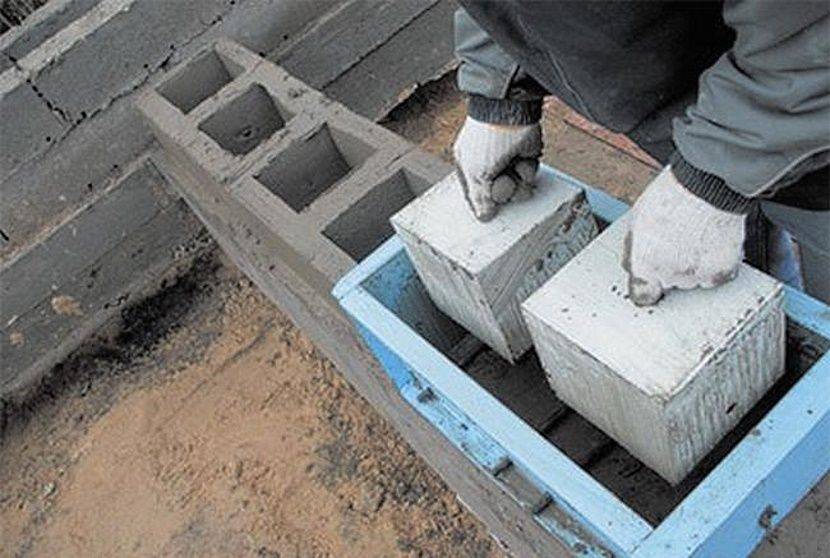

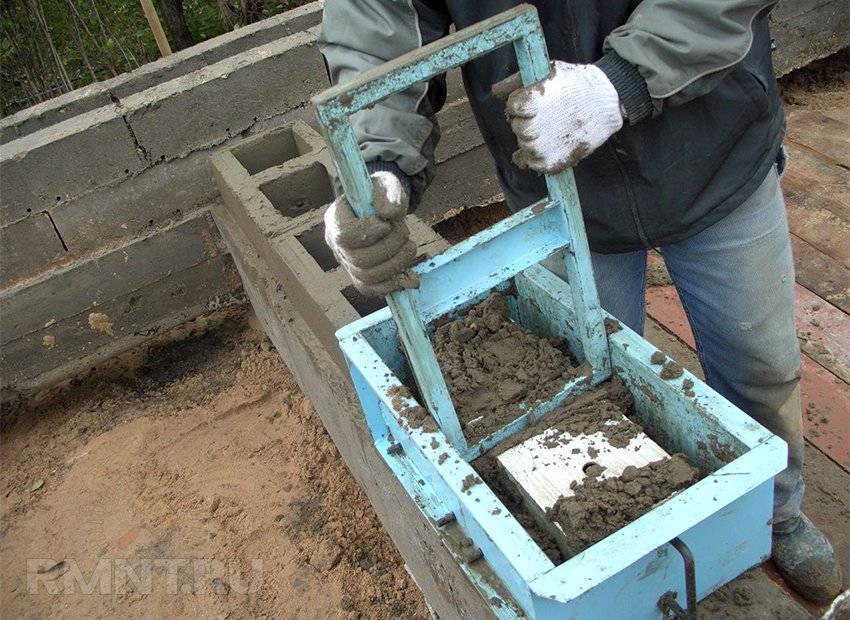

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Фундамент ТИСЭ: основные особенности и технология установки

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м 2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м 2 , а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м 2 . Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Популярные статьи  Печь для бани своими руками: монтаж изделий из металла и кирпича

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см 2 . Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски.
Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены.
В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены.
Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем.
Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора.
Разметить таким образом внешние контуры оставшихся стен.
Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

  1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
  2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
  3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

  1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
  2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
  3. Затем происходит заливка «подошвы» бетоном.
  4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
  5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

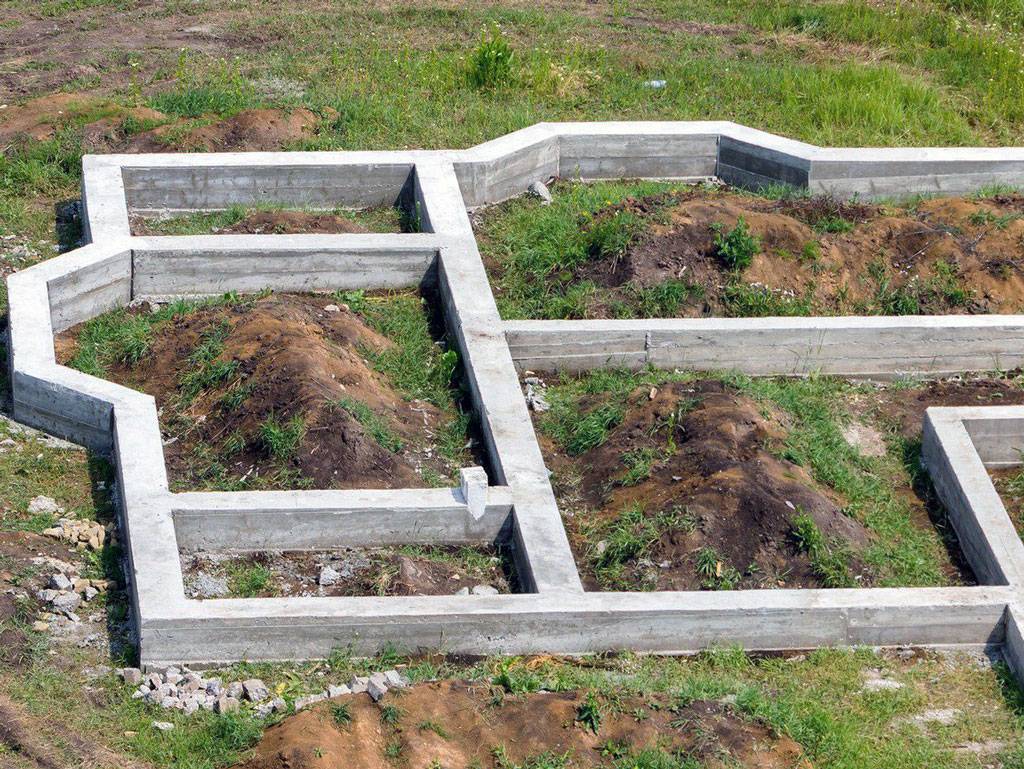

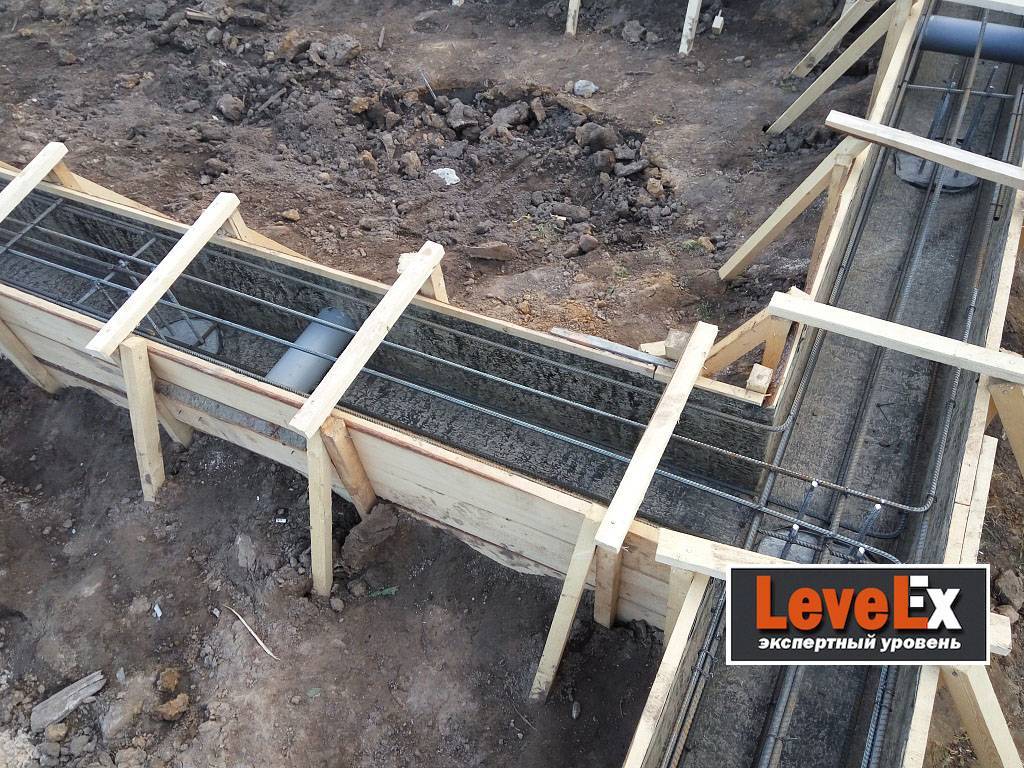

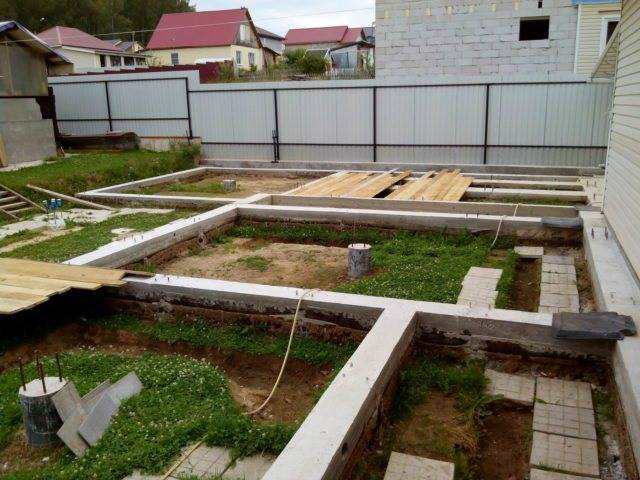

Изготовление ленточного контура

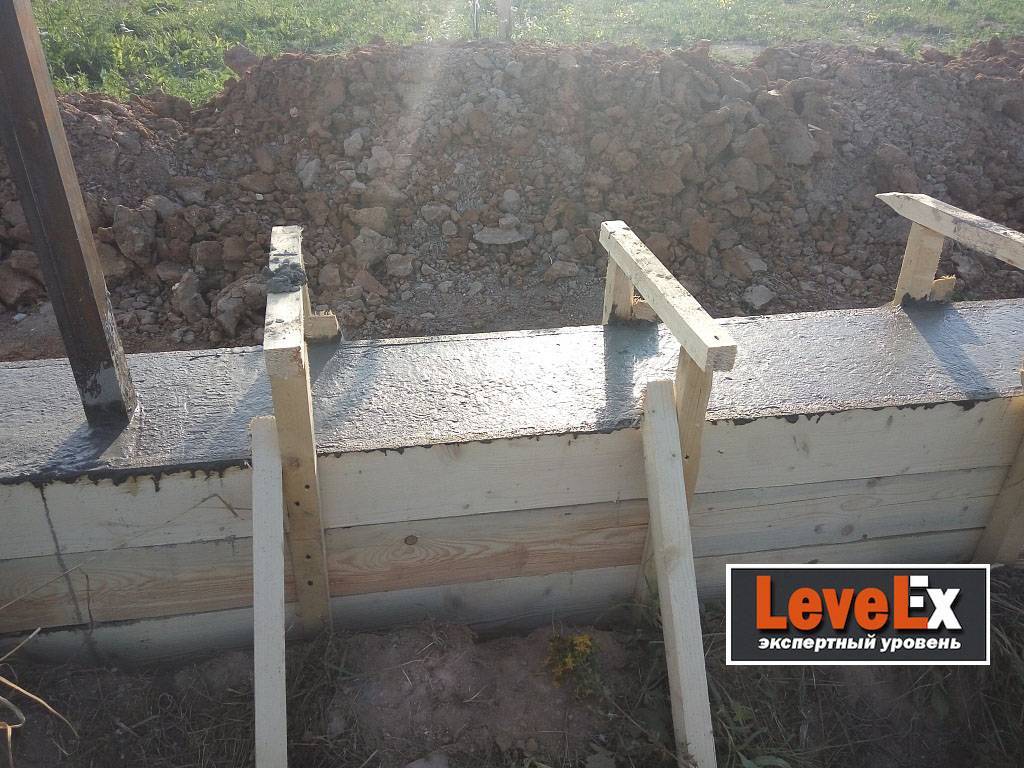

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

  • установите и выставьте по уровню деревянные щиты;
  • оббейте внутреннюю поверхность полиэтиленовой пленкой;
  • установите арматурные каркасы, соединив их проволокой в жесткий контур;
  • зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
  • заполните подготовленный контур бетонным раствором, удалите из массива воздух;
  • обеспечьте твердение бетонной смеси на протяжении 4 недель.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса)

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса).

Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.
Популярные статьи  Бетонная лестница своими руками: с какими трудностями придется столкнуться, расчет и пошаговый процесс

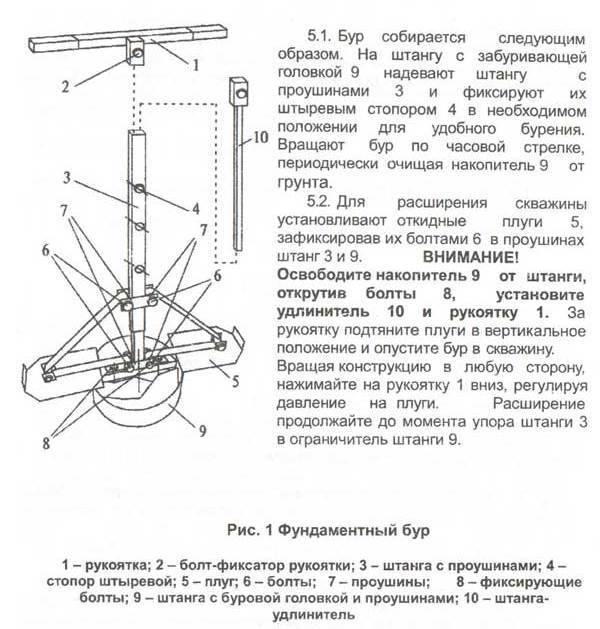

Как изготовить бур ТИСЭ своими руками

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

  • определиться с видом грунтоприемника;
  • разработать чертежи или эскизы;
  • подготовить необходимые инструменты и материалы.

Фундамент ТИСЭ: основные особенности и технология установки Бур ТИСЭ своими руками Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

  • приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
  • самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Фундамент ТИСЭ: основные особенности и технология установки Устройство бура

Что необходимо для изготовления ТИСЭ бура

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

  • аппарат для электрической сварки;
  • дрель со сверлами;
  • болгарка с кругом по металлу;
  • кисть для малярных работ.

Фундамент ТИСЭ: основные особенности и технология установки Как изготовить фундаментный бур своими рукамиДля изготовления необходимо подготовить следующие материалы:

  • отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
  • бывшее в употреблении или новое полотно от пилы дискового типа;
  • трубу или металлический профиль для изготовления рукоятки;
  • куски металла толщиной 2–3 мм;
  • профильную трубу 4х4 см или трубу диаметром 3,2 см;
  • краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

Самодельный бур ТИСЭ – технология сборки

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.

Фундамент ТИСЭ: основные особенности и технология установки Глобальная модернизация бура ТИСЭ

При выполнении работ соблюдайте последовательность операций:

  1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
  2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
  3. Соберите штангу с фиксирующим зажимом.
  4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
  5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
  6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
  7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
  8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
  9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
  10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
  11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
  12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

Фундамент ТИСЭ: основные особенности и технология установки Схема сборки бура

Устройство буров ТИСЭ-Ф

Фундамент ТИСЭ: основные особенности и технология установки
Фото бура ТИСЭ-Ф. Бур состоит с режуще-рыхлящей чаши и двух штанг. В нижней части устройства предусмотрен специальный откидной плуг, который во время бурения медленно раскрывается и формирует форму перевернутого конуса.

Соответственно, диаметр углубления в нижней части будет существенно больше, чем в верхней кромке. Именно благодаря такой конструкции скважины и достигается высокая прочность построенного фундамента. Такой фундамент прекрасно себя зарекомендовал даже на небольших склонах, но не рекомендуется технологию использовать на плывунах.

Виды бура ТИСЭ-Ф

С диаметром режущей кромки 200 мм, длина в раздвинутом виде составляет 225 мм. Конструктивно, состоит с накопителя, плуга и штанги. Это модель ТИСЭ-Ф. ТИСЭ-2Ф также имеет диаметр 200 мм, но нижняя кромка расширения за счет иной конструкции плуга обеспечивает диаметр 500 мм.

Расчет контура фундамента

Перед постройкой сооружения, вне зависимости от его типа, необходимо рассчитать параметры опор, которые в будущем станут основой для фундамента по технологии ТИСЭ.

Расчет будет включать в себя определение:

  • глубины бурения;
  • количества опор;
  • шага(?между опорами, столбами).

Суть самого простого способа расчета контура фундамента заключается в вычислении несущей способности грунта.

В первую очередь, рассчитывается общий вес будущей постройки. Для этого необходимо знать массу всех составляющих здания – стен, полов, перекрытий, крыши и т. д.

Затем необходимо вычислить эксплуатационную нагрузку, т. е. вес мебели, техники, людей. Пренебрегать эксплуатационной нагрузкой ни в коем случае нельзя.

Еще один обязательный показатель – нагрузка снежного покрова. Он будет различным для разных регионов страны.

Несущая способность почвы и свай зависит от типа грунта, величины его сопротивления. Эту информацию можно получить из нормативных строительных документов.

Фундамент ТИСЭ: основные особенности и технология установки
Подходит практически для всех типов грунтов – от мелкого песка до тяжелой глины

Последний этап расчета фундамента – определение необходимого количества столбов, а также шага между ними.

Преимущества и недостатки

Фундамент ТИСЭ предоставляет возможность существенно сэкономить не только трудозатраты, но и деньги. Это помогает сократить объем бетонных и грунтовых работ, количество используемого стройматериала и количество рабочей силы.

Для классического ленточного фундамента высотой 0.7 м и шириной 0.4 м с размерами 5 на 10 метров, в результате получается объем 8.4 м3. При таких же размерах для ТИСЭ, достаточно всего 2 м3 с учетом того, что будет установлено 20 свай размером 1.2×0.6 м.

Естественно, помимо денежной выгоды (это особенно важно во время любых строительных или ремонтных работ), также можно выделить и другие плюсы этой технологии:

  • Универсальность метода позволяет его использовать для всех типов почв, даже в районах подверженных землетрясениям, вблизи грунтовых вод или в пучинистых грунтах.
  • Помимо бура, не требуется использование дорогого оборудования. А это актуально не только в качестве экономии, но и в условиях невозможности проезда или ограниченности территории.
  • Разводку коммуникаций можно совершить уже в возведенном доме.
  • Практически полная автономность работ, так как монтаж свай можно выполнить самостоятельно без привлечения специалистов.
  • Время на проведение работ значительно уменьшается.
  • Во время работ не нужно подключаться к электрической сети, поэтому фактически можно уложить такой фундамент в полевых условиях.

Несмотря на все положительные стороны, отмечаются некоторые недостатки, которые были обнаружены специалистами при работе с технологией ТИСЭ:

  • для такого вида фундамента необходима широкая отмостка;
  • ТИСЭ фундамент не предназначен для болотистых грунтов, в которых он может сломаться или вовсе утонуть;
  • из-за особенностей строительства придется уменьшить площадь подвала, так как его не получится обустроить под всем домом;
  • в каменистых грунтах имеются сложности в создании отверстий для свай, что может осложнить начальный этап строительства.

Несмотря на явные отрицательные моменты, этот метод до сих пор используется для возведения основы частных домов, к тому же он является экологически безопасным.

Вы строите дом/здание на ТИСЭ фундаменте?

Да

Нет

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
