Типы и общие их характеристики

На практике встречается два типа ленточных оснований. Первый является монолитным, а второй, созданный из специальных блоков. Кроме этого большинство специалистов делят такие конструкции еще на несколько типов, то есть мелкозаглубленные и глубокозаглубленные. Для того чтобы разобраться какой тип лучше, необходимо детально проанализировать все типы, и сделать выбор в пользу варианта который лучше всего подойдет для будущего сооружения.

Пример плана монолитного ленточного фундамента с подвалом

Первый тип – ленточный фундамент, состоящий из монолитной ленты. Его положительные стороны состоят в том, что он может быть не только мелкозаглубленным но и глубокозаглубленным. Благодаря прочности и надежности конструкции, он идеально подходит для тяжелых домов, и пучинистых почв. Такой ленточный фундамент обладает высокими эксплуатационными характеристиками, а срок его службы колеблется от 35 до 150 лет. Но может возникнуть один вопрос, почему такая разбежность в сроке службы. Чтобы на него ответить, нужно рассказать, что монолит изготавливается из трех типов материалов.

  1. Бутовый. В его основу входит цементно-песочная смесь, в которую добавляются крупные камни (бут). Такое основание имеет высокую прочность и надежность, поэтому его используют для тяжелых конструкций. Срок службы такого фундамента составляет от 75-150 лет.
  2. Железобетонный. Изготавливается такой ленточный фундамент из бетона, в состав которого входит цементно-песочный раствор, щебень крупных фракций и армированный скелет, который работает как дополнительный элемент прочности бетона. Срок службы такого основания также составляет от 70 до 150 лет. Его прочность достигается за счет комбинации металла и бетона, поэтому он может быть как мелкозаглубленным, так и глубокозаглубленным, и используется для строительства тяжелых домов и сооружений.
  3. Кирпичный. Он изготавливается из кирпича, в виде кирпичной кладки. Срок эксплуатации такого фундамента не превышает 50 лет, и зависит от многих факторов. Особенности такого фундамента состоят в том, что он не рассчитан на тяжелые конструкции, хотя с легкостью выдерживает легкие дома (изготовленные из дерева, или сооруженные на основании каркасных конструкций), а также строения, построенные из вспененного бетона.

Понимая, какие особенности у трех указанных типов монолитного ленточного основания, можно определится какой тип фундамента лучше выбрать для постройки того или иного дома.

Конструкция ленточного блочного фундамента

Второй тип ленточного основания, это конструкция, выполненная из специальных блоков или железобетонных плит. Такой фундамент также бывает двух типов.

  1. Блочный. Он выполнен из специальных бетонных блоков, которые изготавливаются промышленным путем. Его особенности состоят в том, что такое основание бывает мелкозаглубленное,и не может быть глубокозаглубленным. Из этого вытекает, что использование такого фундамента может быть только для почв, которые обладают малой пучинистостью, и только для домов имеющих легкий вес. При высоком уровне грунтовых вод, либо высоком уровне пучинистости почв, такой фундамент, под воздействием тяжести дома начнет проседать и трескаться в местах соединения блоков. Вызвано это тем, что промышленные блоки соединяются между собой простым цементно-песочным раствором, и в случае неравномерного движения грунта, соединение блоков просто разрушается. Срок эксплуатации такого основания составляет до 100 лет, при условии, что будет низкий уровень грунтовых вод, и малая пучинистость почвы.
  2. Ленточное основание, созданное из железобетонных плит. Такое основание делается по типу блочного, и обладает такими же эксплуатационными качествами. Значит, данный тип ленточного основания для дома обладает всеми положительными и отрицательными качествами своего предшественника.

Для того чтобы определить какой лучше, сделанный из блоков или железобетонных плит, необходимо понимать что они подходят только для качественных грунтов и не очень тяжелых домов или сооружений.

Подведя итоги, можно сказать, что для того, чтобы определить какой тип фундамента лучше, нужно внимательно изучить характеристики всех видов этих оснований и выбрать оптимальный вариант.

Что такое свайный фундамент

Свайный фундамент — тип основания, спроектированный и построенный с применением свай, расположенных чаще всего вертикально, в котором они полностью или частично принимают на себя нагрузки от подземной и/или надземной части строения и передают их на грунт.

Между собой колонны связывают рамой из железобетона под несущими стенами здания (ростверк), или монолитной плитой.

Сооружения глубокого заложения применяются для проникновения (прорезки), слабых поверхностных пластов почвосмеси, чтобы передать основную нагрузку на дно с более высокими механическими показателями.

По типу погружения опоры делятся на висячие и подпорные.

В первом случае колонны удерживают основание в земле за счёт сил трения, а во втором, более востребованном варианте, – опираются на твёрдые слои земли.

По материалу изготовления сваи бывают винтовыми (вкручиваемые), из стали, железобетонными забивными и буронабивными, состоящими из асбестоцементной трубы, заполненной железобетоном.

Дома на сваях, в зависимости от габаритов и материала могут иметь:

  1. Односвайный фундамент.
  2. «Свайный куст» (от 3 до 9 штук на расстоянии 5–9 d, где d обозначает сторону или диаметр столба).

Применение большего количества опор образует на площади застройки «свайное поле».

Какие сроки службы у винтовых свай?

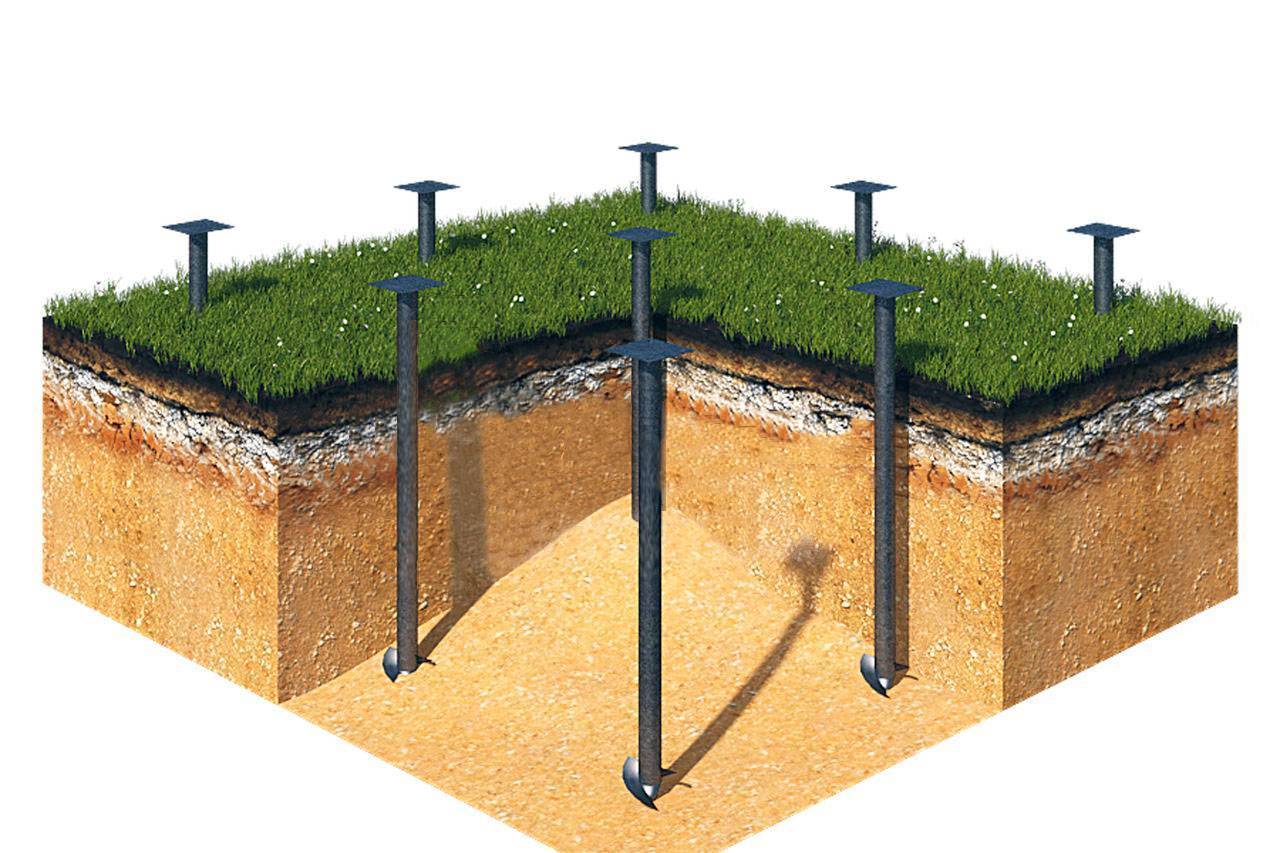

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Популярные статьи  Какой выбрать распиловочный станок по дереву: ТОП-10 лучших лучших деревообрабатывающих станков для дома и дачи

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

Выбор параметров свай

Выбирая винтовые сваи нужно учесть все:

  1. Размеры и материал постройки.
  2. Нагрузку на фундамент.
  3. Свая должна быть сделана качественно и использованием качественных материалов.
  4. Обязательна антикоррозийная обработка.
  5. Наконечник, лопасть должны быть надежно приварены к стволу (трубе).
  6. Минимальная толщина стенки трубы – не менее 3,5 мм. Как правило, применяется максимальная толщина в 5 мм.

Длина сваи зависит от следующих факторов:

  • Типа грунта.
  • Глубины промерзания.
  • Уровня твердого пласта.

Труба для свай может быть как цельнотянутая, так и со швом. Первые заметно дороже.

Диаметр сваи выбирается исходя из нагрузки, которой она будет подвергаться. Наиболее ходовые сваи – 57-133 мм. Строя фундамент для небольшого каркасного дома, как правило, используют диаметр 89 мм. Несущая способность таких свай составляет 4000-5000 кг.

Большие же двухэтажные дома ставят на сваи 108 миллиметровые, несущая способность которых – 5000-9000 кг. при весе сваи в 30 кг. (2,5 метра).

При неровном участке под застройку сваи комбинируют – диаметр и длина могут быть разными.

Правильный подбор свай – залог надежности, устойчивости и долговечности фундамента. Для этого необходимо учитывать все перечисленные параметры.

Материал свай

Не менее важен и правильный подбор материала свай – он определяется еще при проектировании, с учетом предполагаемой нагрузки. Для этого используются данные, полученные при исследовании антикоррозийной активности слоев грунта.

Исходя из этого, подбирают толщину металла лопастей опоры.

Лопасти, сделанные из металла до 5 мм. применяются исключительно для легких построек. Если таковая будет массивной, то лопасть должна быть не тоньше 6 мм.

После того как вышеупомянутые исследования проведены, нужно выбрать марку стали для изготовляемых изделий. Она впрямую зависит от химической агрессивности грунта:

  1. Слабая. Достаточно использовать сталь Ст. 3.
  2. Средняя. Здесь уже подойдет сталь подороже – Ст. 20.
  3. Сильная. Здесь подойдут 09Г2С и 30ХМА.

Антикоррозийное покрытие

Учитывая, что опоры будут находиться во влажной агрессивной среде (грунте), нужно позаботиться об антикоррозийной защите металла. Причем, это покрытие не должно быть нарушено при их завинчивании.

Составы могут быть разными – все зависит от бюджета владельца будущего дома.

Наиболее простой метод – покрытие металла двумя слоями грунта против ржавчины, которое производится в два слоя с просушкой после каждого согласно прилагаемой инструкции. Можно применить, например, корабельную краску.

После того как опора уже завинчена, внутри ее необходимо залить бетон. Это дает следующее:

  • Уменьшает коррозию – внутри ствола не будет конденсата.
  • Делает как саму сваю жестче, так и всю свайную конструкцию.

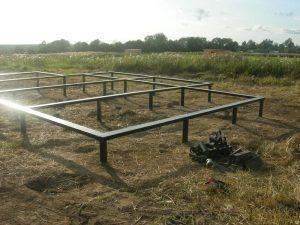

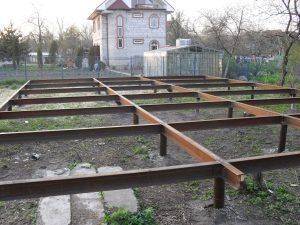

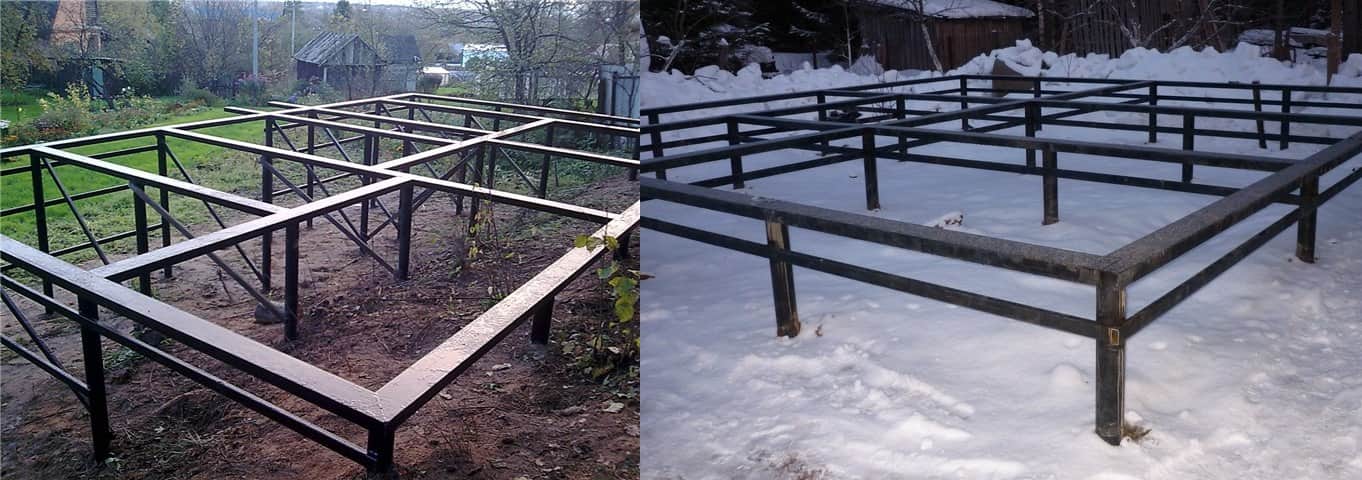

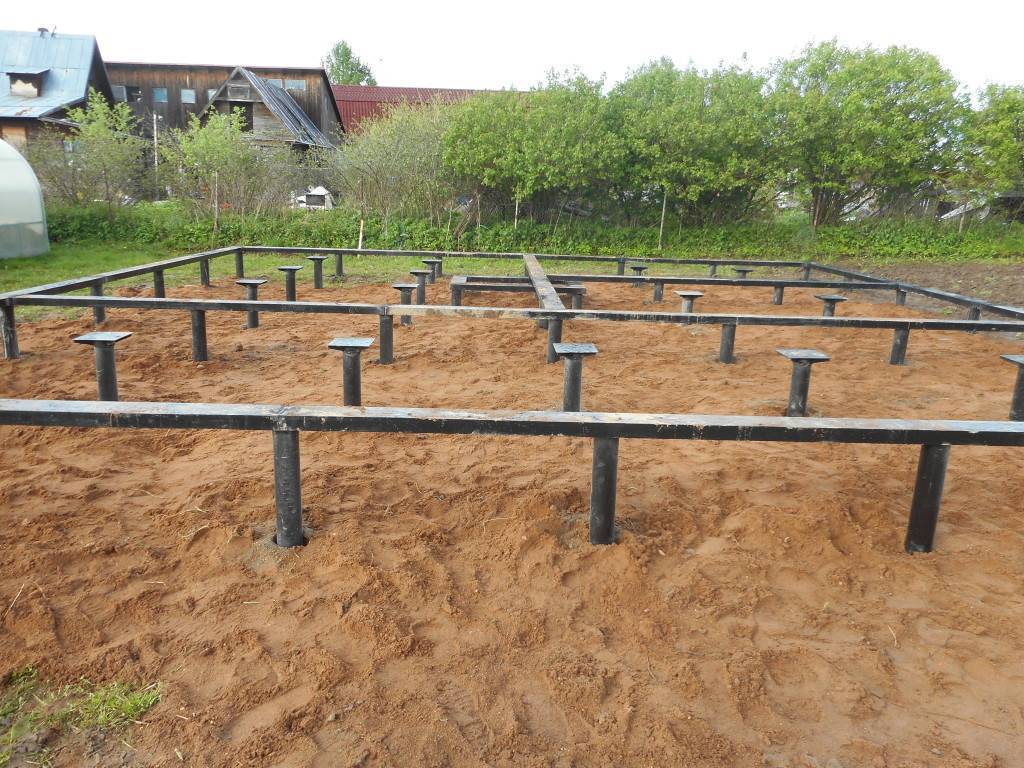

После того как все сваи выровнены путем обрезки болгаркой, можно приваривать оголовки – верхние торцы опор.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Популярные статьи  Какой фундамент нужен для дома из пеноблоков: рекомендации специалистов

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

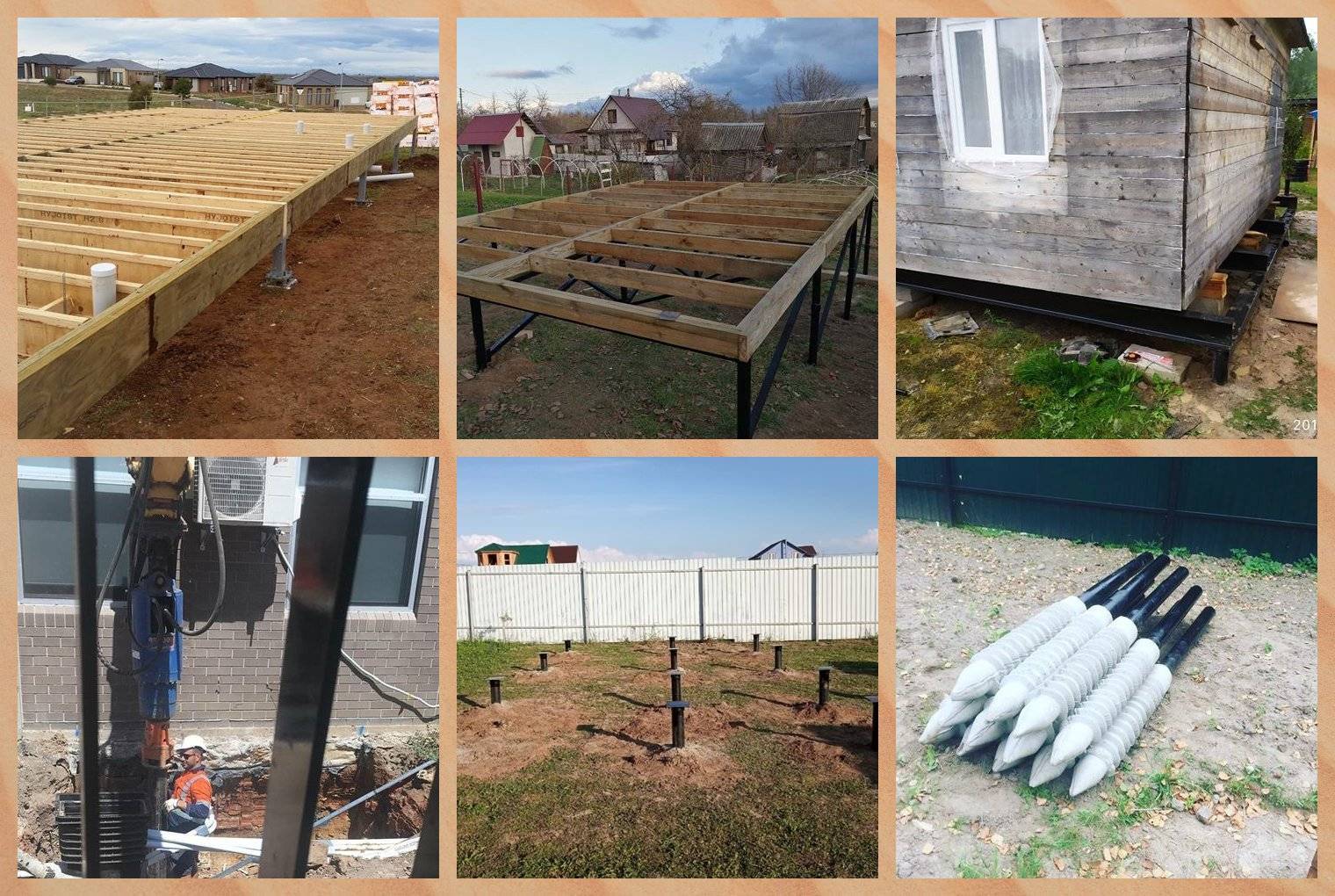

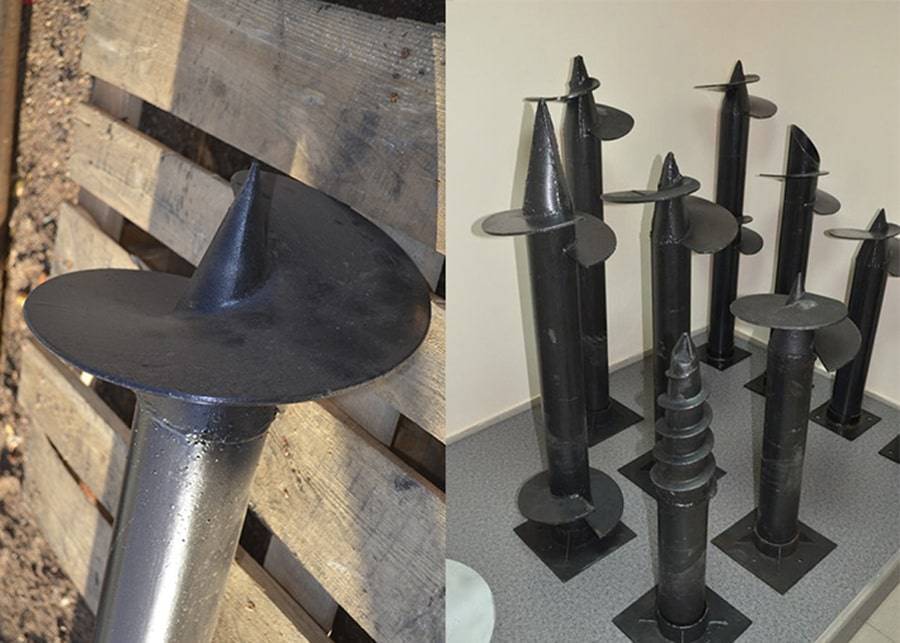

Виды винтовых свай

Рационально использовать свайно-винтовые фундаменты для малоэтажного строительства, при реконструкции зданий, когда необходимо исключить вибрационное воздействие, для легких построек и сооружений, а также при работе в ослабленных, обводненных и просадочных грунтах.

Фундамент на винтовых сваях минусы и плюсы: разбираемся делать дом на винтовых сваях или нетШироколопастные сваи

Классификация завинчиваемых свайных столбов представлена следующими разновидностями:

  • Широколопастные – конструктивно представляют собой соединение ствола со шнековым лопастным наконечником. Дополнительно делятся на:
  • Однолопастные – рекомендуется использовать для легких построек или под ненесущие стены;
  • Многолопастные – с двумя или более лопастями, равномерно расположенными по телу ствола. Также существует вариация со шнеком постоянного сечения, расположенным по всей длине сваи.
  • Узколопастные – ствол с отлитым многовитковым наконечником, соединенные с помощью сварочного шва. Наконечники бывают двух видов:
  • Конусовидный наконечник – с двумя и более витками;
  • Цилиндрический наконечник – обрез сваи в виде прямой фаски или в виде зубчатого фрезера.

Существует подвид винтовых свай, принципиально отличающийся от классических – это ступенчатые конусовидные сваи, диаметр которых скачкообразно уменьшается по мере приближения к наконечнику. Они также оборудованы шнеком, но из-за наличия порогов в местах изменения диаметра, обладают повышенной несущей способностью. Часто их изготавливают из высокопрочного металла и оцинковывают горячим способом, что обеспечивает усиленную защиту от коррозии.

Расчет несущей способности

Нормативные документы, а именно СНиП 1.04.05-93, предлагают два метода расчета предела прочности свай. В индивидуальном жилищном строительстве обычно используются винтовые свайные столбы диаметром до одного метра и длиной до 10 метров. Их несущая способность рассчитывается в следующей последовательности:

 Расчет ведется по формуле:

Фундамент на винтовых сваях минусы и плюсы: разбираемся делать дом на винтовых сваях или нет

Фундамент на винтовых сваях минусы и плюсы: разбираемся делать дом на винтовых сваях или нетСвайное поле

где kc – множитель условий работы, который зависит от разновидности нагрузки, действующей на сваю, типа грунта и определяется по Таблице № 8 вышеуказанного СНиП;

t1, t2 – коэффициенты, которые принимаются по Таблице № 9 и зависят от показателя внутреннего трения грунта под рабочей зоной сваи;

y1 – Удельное значение глинистых или характеристика линейности песчаных грунтов;

k1 – среднее значение удельного веса грунтов, расположенных в слоях выше лопасти сваи;

h1 – глубина заложения свайной колонны, отсчитываемая от верхней отметки начала бурения;

B – площадь лопасти, величина, зависящая от типа нагрузки – при работе на сжатие (работа в фундаменте), считается по внешнему диаметру лопасти, при выдергивающем воздействии (например, работа в качестве ригеля на склоне) считается за вычетом площади ствола;

ji – усредненное значение сопротивления грунта, принимаемое по Таблице № 2;

p – периметр стволовой части;

hs – длина сваи, без учета непогруженной в грунт части;

ds – диаметр лопасти шнека.

  •  Результаты геологических исследований, которые покажут состав грунтов, позволят выбрать соответствующие значения коэффициентов из таблиц СНиПа;
  • По схеме, указанной в СНиП 22.31.14-95 рассчитывается масса здания с учетом временных нагрузок, затем определяется нагрузка на 1 м периметра, что позволяет посчитать нагрузку на одну сваю при определенном шаге свай.

Минимальная глубина погружения винтовых свай должна начинаться от двух метров. Дальнейшие расчеты связаны с проектированием свайного поля и особенностями размещения и компоновки свайных колонн в периметре здания.

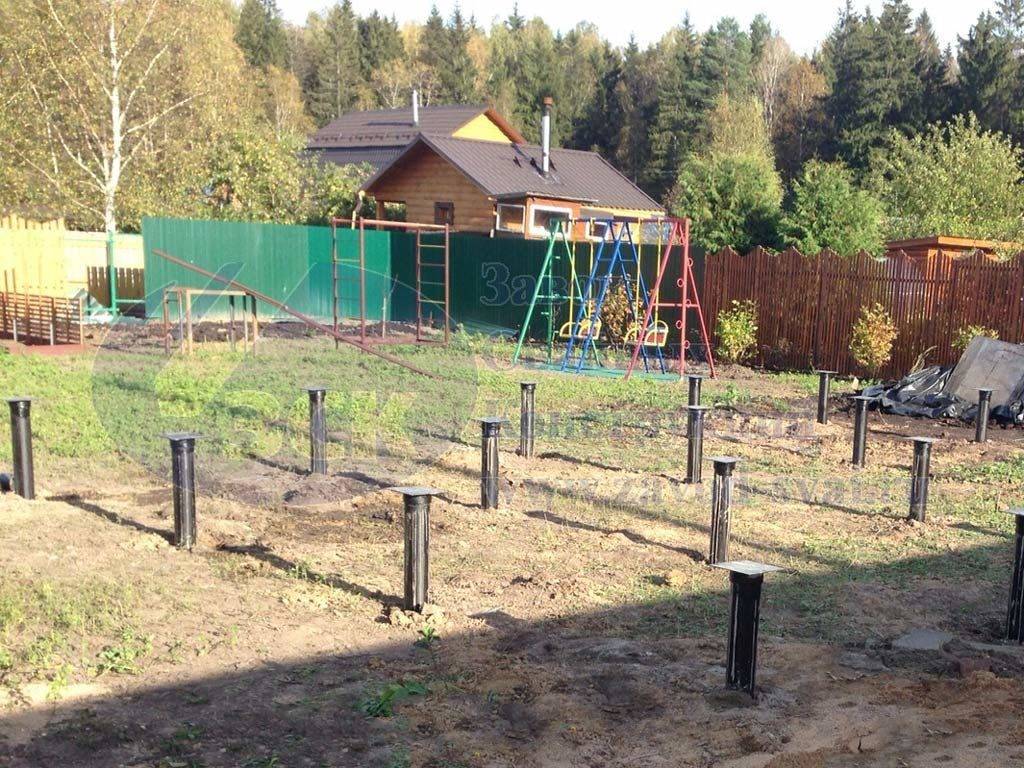

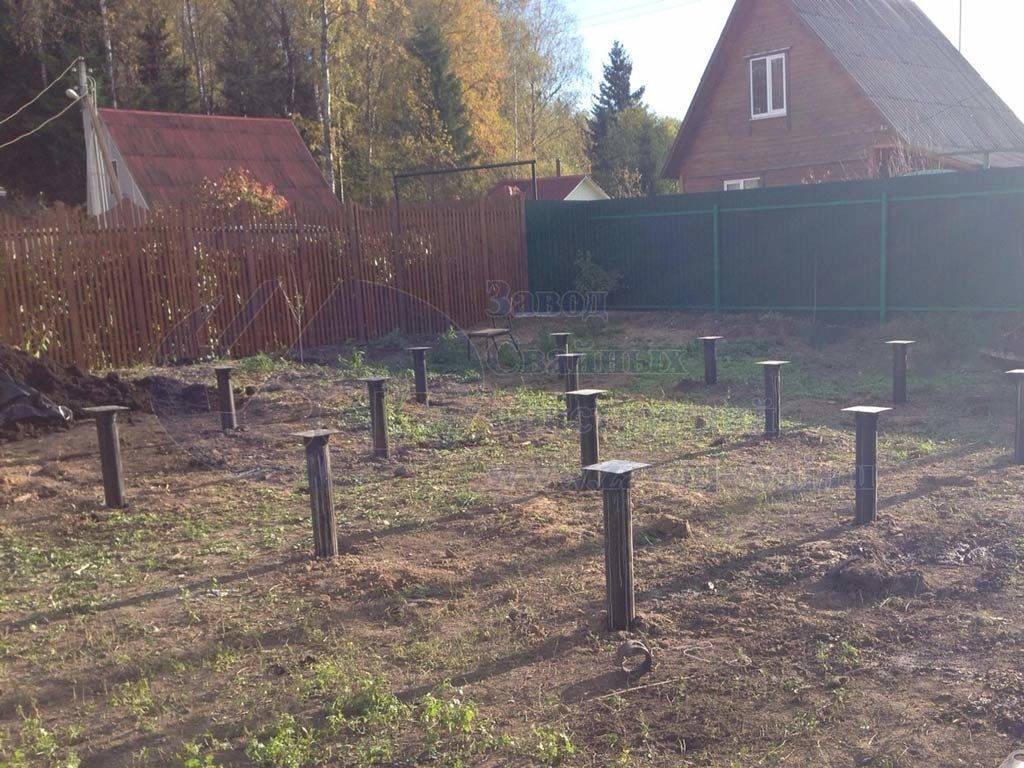

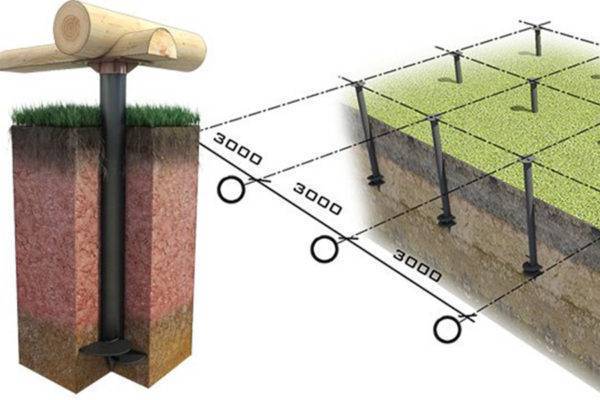

Проектирование свайного поля

Фундамент на винтовых сваях минусы и плюсы: разбираемся делать дом на винтовых сваях или нетСвайное поле

Особенности расположения свай связаны с тем, что в отличие от ленточных фундаментов, свайные опираются на боковые стенки скважины. Поэтому, минимальное расстояние между сваями должно равняться не менее двум-трем диаметрам сваи.

В случае с завинчиваемыми свайными стержнями, диаметр принимается по самой широкой части – шнеку. Если нагрузка предполагает устройство минимального шага свай менее рекомендуемого, следует увеличить несущую способность сваи путем увеличения длины стойки или диаметра поперечного сечения.

Поскольку обычно ростверк на свайно-винтовых фундаментах располагается над землей, максимальный шаг колонн не должен превышать двух метров. Это предотвратит прогиб балок в местах приложения наивысшей нагрузки – обычно, в центре участка. Располагать сваи можно в произвольном порядке с учетом этих двух предельных значений. Следует обязательно устанавливать сваи в угловых точках периметра. Расчет свай ведется под несущие стены –для ненесущих стен и перегородок можно увеличивать шаг колонн или брать сваи меньшей прочности.

Цены на свайно-винтовой фундамент

Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».

Наименование Длина сваи Толщина стенки Диаметр лопасти Цена оголовка Стоимость монтажа Стоимость«под ключ»
СВС-89 1650 мм 1650 мм 3.5 мм 250 мм 300 ₽ 890 ₽ 2780 ₽
СВС-89 1800 мм 1800 мм 3.5 мм 250 мм 300 ₽ 890 ₽ 2840 ₽
СВС-89 2000 мм 2000 мм 3.5 мм 250 мм 300 ₽ 890 ₽ 3180 ₽
СВС-89 2500 мм 2500 мм 3.5 мм 250 мм 300 ₽ 940 ₽ 3690 ₽
СВС-89 3000 мм 3000 мм 3.5 мм 250 мм 300 ₽ 1090 ₽ 3980 ₽
СВС-89 3500 мм 3500 мм 3.5 мм 250 мм 300 ₽ 1190 ₽ 4480 ₽
СВС-89 4000 мм 4000 мм 3.5 мм 250 мм 300 ₽ 1290 ₽ 4980 ₽
СВС-89 4500 мм 4500 мм 3.5 мм 250 мм 300 ₽ 1390 ₽ 5280 ₽
СВС-89 5000 мм 5000 мм 3.5 мм 250 мм 300 ₽ 1490 ₽ 5780 ₽
СВС-89 5500 мм 5500 мм 3.5 мм 250 мм 300 ₽ 1590 ₽ 6280 ₽
СВС-89 6000 мм 6000 мм 3.5 мм 250 мм 300 ₽ 1690 ₽ 6880 ₽
СВС-89 6500 мм 6500 мм 3.5 мм 250 мм 300 ₽ 1790 ₽ 7580 ₽
СВС-89 7000 мм 7000 мм 3.5 мм 250 мм 300 ₽ 1890 ₽ 8180 ₽
СВС-89 7500 мм 7500 мм 3.5 мм 250 мм 300 ₽ 1990 ₽ 8480 ₽
СВС-89 8000 мм 8000 мм 3.5 мм 250 мм 300 ₽ 2090 ₽ 8980 ₽
СВС-89 8500 мм 8500 мм 3.5 мм 250 мм 300 ₽ 2090 ₽ 9180 ₽
СВС-89 9000 мм 9000 мм 3.5 мм 250 мм 300 ₽ 2190 ₽ 9480 ₽

Примерные цены винтовых свай 89 диаметра

Наименование Длина сваи Толщина стенки Диаметр лопасти Цена оголовка Стоимость монтажа Стоимость«под ключ»
СВС-108 1650 мм 1650 мм 3.5 мм 300 мм 350 ₽ 940 ₽ 2980 ₽
СВС-108 1800 мм 1800 мм 3.5 мм 300 мм 350 ₽ 950 ₽ 3050 ₽
СВС-108 2000 мм 2000 мм 3.5 мм 300 мм 350 ₽ 950 ₽ 3590 ₽
СВС-108 2400 мм 2400 мм 3.5 мм 300 мм 350 ₽ 1050 ₽ 3990 ₽
СВС-108 3000 мм 3000 мм 3.5 мм 300 мм 350 ₽ 1190 ₽ 4530 ₽
СВС-108 3500 мм 3500 мм 3.5 мм 300 мм 350 ₽ 1350 ₽ 4990 ₽
СВС-108 4000 мм 4000 мм 3.5 мм 300 мм 350 ₽ 1390 ₽ 5730 ₽
СВС-108 4500 мм 4500 мм 3.5 мм 300 мм 350 ₽ 1490 ₽ 6430 ₽
СВС-108 5000 мм 5000 мм 3.5 мм 300 мм 350 ₽ 1590 ₽ 6930 ₽
СВС-108 5500 мм 5500 мм 3.5 мм 300 мм 350 ₽ 1690 ₽ 7530 ₽
СВС-108 6000 мм 6000 мм 3.5 мм 300 мм 350 ₽ 1790 ₽ 8130 ₽
СВС-108 6500 мм 6500 мм 3.5 мм 300 мм 350 ₽ 1890 ₽ 8730 ₽
СВС-108 7000 мм 7000 мм 3.5 мм 300 мм 350 ₽ 1990 ₽ 9330 ₽
СВС-108 7500 мм 7500 мм 3.5 мм 300 мм 350 ₽ 2090 ₽ 9830 ₽
СВС-108 8000 мм 8000 мм 3.5 мм 300 мм 350 ₽ 2190 ₽ 9990 ₽
СВС-108 8500 мм 8500 мм 3.5 мм 300 мм 350 ₽ 2290 ₽ 10230 ₽
СВС-108 9000 мм 9000 мм 3.5 мм 300 мм 350 ₽ 2390 ₽ 10430 ₽
СВС-108 1650 мм 1650 мм 4 мм 300 мм 350 ₽ 850 ₽ 3190 ₽
СВС-108 1800 мм 1800 мм 4 мм 300 мм 350 ₽ 915 ₽ 3315 ₽
СВС-108 2000 мм 2000 мм 4 мм 300 мм 350 ₽ 950 ₽ 3790 ₽
СВС-108 2400 мм 2400 мм 4 мм 300 мм 350 ₽ 1050 ₽ 4390 ₽
СВС-108 3000 мм 3000 мм 4 мм 300 мм 350 ₽ 1190 ₽ 4990 ₽
СВС-108 3500 мм 3500 мм 4 мм 300 мм 350 ₽ 1250 ₽ 5590 ₽
СВС-108 4000 мм 4000 мм 4 мм 300 мм 350 ₽ 1390 ₽ 5990 ₽
СВС-108 4500 мм 4500 мм 4 мм 300 мм 350 ₽ 1450 ₽ 6390 ₽
СВС-108 5000 мм 5000 мм 4 мм 300 мм 350 ₽ 1550 ₽ 6790 ₽
СВС-108 5500 мм 5500 мм 4 мм 300 мм 350 ₽ 1650 ₽ 7490 ₽
СВС-108 6000 мм 6000 мм 4 мм 300 мм 350 ₽ 1750 ₽ 7990 ₽
СВС-108 6500 мм 6500 мм 4 мм 300 мм 350 ₽ 1850 ₽ 8690 ₽
СВС-108 7000 мм 7000 мм 4 мм 300 мм 350 ₽ 1950 ₽ 9290 ₽
СВС-108 7500 мм 7500 мм 4 мм 300 мм 350 ₽ 2050 ₽ 9990 ₽
СВС-108 8000 мм 8000 мм 4 мм 300 мм 350 ₽ 1890 ₽ 10490 ₽
СВС-108 8500 мм 8500 мм 4 мм 300 мм 350 ₽ 2250 ₽ 10990 ₽
СВС-108 9000 мм 9000 мм 4 мм 300 мм 350 ₽ 2350 ₽ 11190 ₽
Популярные статьи  Чем покрасить деревянный дом снаружи. Как правильно покрасить фасад деревянного дома

Примерные цены винтовых свай 108 диаметра

Наименование Длина сваи Толщина стенки Диаметр лопасти Цена оголовка Стоимость монтажа Стоимость«под ключ»
СВС-133 1650 мм 1650 мм 4 мм 350 мм 390 ₽ 1150 ₽ 4130 ₽
СВС-133 1800 мм 1800 мм 4 мм 350 мм 390 ₽ 1190 ₽ 4230 ₽
СВС-133 2000 мм 2000 мм 4 мм 350 мм 390 ₽ 1250 ₽ 4630 ₽
СВС-133 2500 мм 2500 мм 4 мм 350 мм 390 ₽ 1290 ₽ 5370 ₽
СВС-133 3000 мм 3000 мм 4 мм 350 мм 390 ₽ 1350 ₽ 6330 ₽
СВС-133 3500 мм 3500 мм 4 мм 350 мм 390 ₽ 1390 ₽ 6770 ₽
СВС-133 4000 мм 4000 мм 4 мм 350 мм 390 ₽ 1490 ₽ 7470 ₽
СВС-133 4500 мм 4500 мм 4 мм 350 мм 390 ₽ 1590 ₽ 8570 ₽
СВС-133 5000 мм 5000 мм 4 мм 350 мм 390 ₽ 1740 ₽ 9620 ₽
СВС-133 5500 мм 5500 мм 4 мм 350 мм 390 ₽ 1790 ₽ 10570 ₽
СВС-133 6000 мм 6000 мм 4 мм 350 мм 390 ₽ 1940 ₽ 11720 ₽
СВС-133 6500 мм 6500 мм 4 мм 350 мм 390 ₽ 2050 ₽ 12430 ₽
СВС-133 7000 мм 7000 мм 4 мм 350 мм 390 ₽ 2150 ₽ 12830 ₽
СВС-133 7500 мм 7500 мм 4 мм 350 мм 390 ₽ 2250 ₽ 13090 ₽
СВС-133 8000 мм 8000 мм 4 мм 350 мм 390 ₽ 2310 ₽ 13290 ₽
СВС-133 8500 мм 8500 мм 4 мм 350 мм 390 ₽ 2350 ₽ 13430 ₽
СВС-133 9000 мм 9000 мм 4 мм 350 мм 390 ₽ 2540 ₽ 13820 ₽

Примерные цены винтовых свай 133 диаметра

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

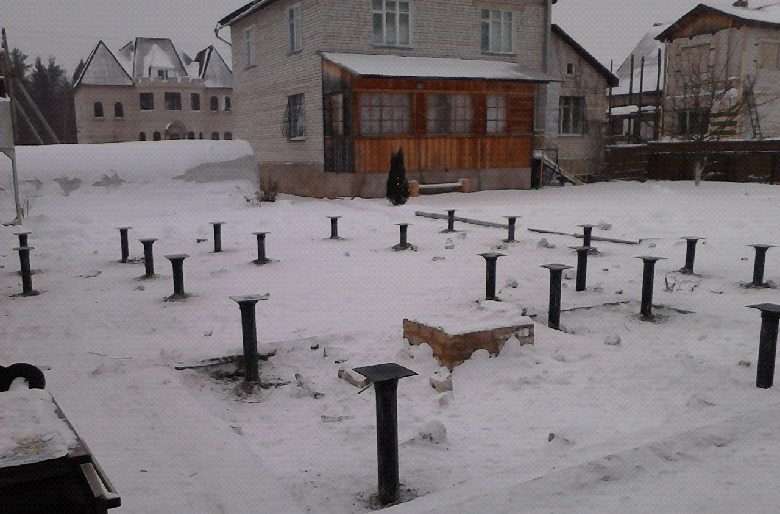

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Недостатки свайной конструкции

Фундамент на сваях имеет не только плюсы, но и минусы.

  1. Проседание. Укладка труб в вечномерзлых и обычных грунтах приводит к проседанию почвы, что становится причиной смещения части дома. Чтобы избежать этого, перед началом строительства проводятся геологические работы для определения возможности укладки свай в данной местности.
  2. Точный расчет. Правильно проведенный расчет и грамотно составленный чертеж – залог длительного срока службы основы здания. Но это и недостатки свайного фундамента. За услуги специалистов придется заплатить. При установке труб делается измерение уровня, чтобы сваи находились на одинаковом расстоянии от земли. Для этого потребуется купить или арендовать прибор, делающий измерения лазерным лучом.
  3. Подвальные помещения. Выбирая фундамент из свай, придется отказаться от монтажа подвальных помещений. Цокольный этаж можно оборудовать при условии ослабления фундамента. В вечномерзлых грунтах и почвах с высоким уровнем вод монтировать подвал не имеет смысла, а при хороших условиях владельцу дома не составит труда оборудовать еще одно помещение.

Перечисленные минусы важно учитывать при строительстве жилого дома. Составляя чертеж или план, имейте представление о том, что вы желаете увидеть по окончании работ

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
