Использование ленточного фундамента

Наиболее очевидным и распространённым способом уменьшить риск неравномерных осадок фундамента, является снижение давления, которое он передаёт от веса здания на грунт. Относительно малый вес и небольшая ширина стены из газобетона, позволяет в некоторых случаях идти таким путём. Для этого необходимо знать несущую способность естественного основания, его состав и режим почвенных вод в районе застройки. Отметка заложения фундамента устанавливается на величине, ниже нормативной глубины промерзания грунта.

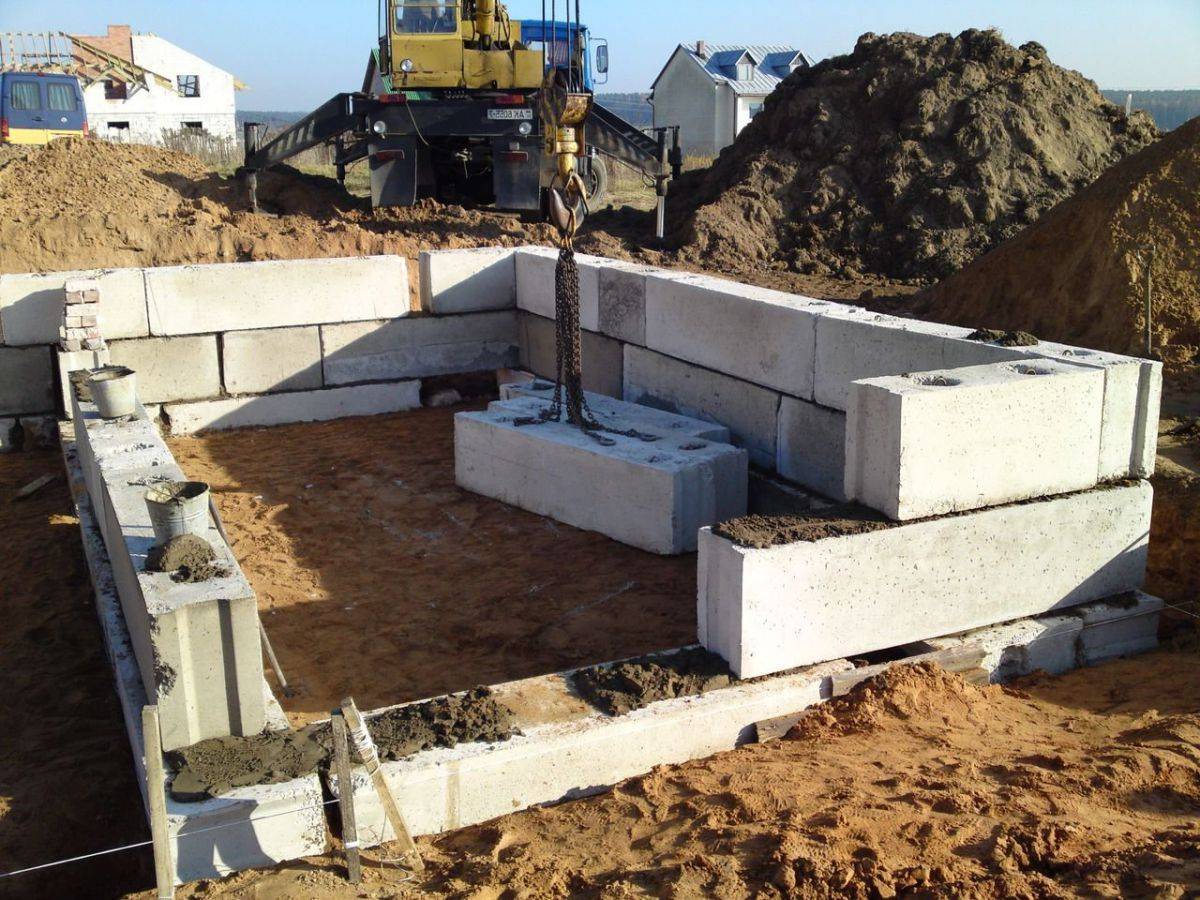

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Схема устройства ленточного фундамента.

Прочные грунты, не подверженные пучению могут служить надёжной опорой для здания. Чтобы снизить давление на естественное основание, следуют увеличить площадь опорных подушек или блоков фундамента. Для этого нужно выполнить расчёты, базирующиеся на сборе нагрузок от сооружения и исследовании грунтовой обстановки под зданием. Возможно, хватит уширения опорного сечения конструкции на 0,2-0,3 метра, чтобы получить необходимое уменьшение давления на квадратный сантиметр грунта и обеспечить пренебрежимо малую осадку.

В описанном случае для дома из газобетонных блоков можно применять ленточный фундамент, созданный из готовых элементов или монолитного бетона, что позволяет устройство в здании подвальных помещений. Армированные пояса или стяжки послужат дополнительной гарантией, распределяя возникающие нагрузки без нарушения целостности кладки.

Особенности применения блоков ФБС

Такие блоки производятся на заводах ЖБИ с соблюдением всех технологических требований и нормативов. Они могут иметь длину 60, 80, 90, 120 или 240 см, ширину 30, 40, 50 и 60 см и высоту 30 или 60 см. Боковые торцы имеют по краям продольные ребра, что облегчает процесс монтажа. Минимальный размер блока, который выпускается производителями, составляет 20 см высоты и 20 см ширины при длине 40 см. Его общий вес не превышает 30 кг, что позволяет собирать фундамент из блоков ФБС своими руками, без применения для их установки подъемного крана.

Укладка таких блоков в качестве фундамента под здание имеет целый ряд немаловажных достоинств:

Схема устройства ленточного фундамента из ФБС.

  1. Готовые блоки имеют гарантированный запас прочности, поскольку производятся в заводских условиях независимо от атмосферных аномалий.
  2. Процесс не требует строительства опалубки и длительного срока на схватывание раствора, что существенно сокращает его сроки и трудоемкость.
  3. Независимо от размеров, все блоки имеют пазы для стыковки и петли для подъема, что ускоряет их подгонку друг к другу.
  4. Специальные добавки в бетон делают блоки устойчивыми к температурным аномалиям и химически агрессивным грунтам.
  5. Существует возможность заказывать у производителя блоки с заранее оговоренными свойствами и размерами.

В то же время фундамент из ФБС хорошо впитывает влагу из почвы и промерзает в зимнее время, поэтому требует обязательной гидроизоляции и дополнительного утепления. К тому же большинство блоков имеет настолько большой вес, что их установка не может обойтись без применения специальной подъемной техники, чаще всего подъемного автокрана. Но главным недостатком фундамента такой конструкции можно считать достаточно высокую себестоимость. Она превышает такой же показатель разновидности, отливаемой на месте, примерно на 25-30%.

Фундамент из ФБС блоков, технология

Технологическая схема производства работ по строительству зданий из блоков предусматривает ряд последовательных мероприятий. Сначала выкапывается котлован, представляющий собой траншею. Для того чтобы исключить неудобства во время обустройства фундамента, следует знать размеры стройматериала, а также выкопать широкую траншею. Дно котлована очищается до породы, при этом неровности сглаживаются таким образом, чтобы основание стало ровным. Далее осуществляется засыпка основания песком.

Подготовительные работа по возведению фундамента

Для обустройства песчаного основания берется деревянный брус 50-100 мм по высоте. Насыпь осуществляется шире фундамента на 200 миллиметров. Для проверки ровности поверхности используется деревянный брус, заготовленный заранее. После установки бруса внутренняя часть рамки засыпается смоченным песком, либо проливается водой после засыпки и уплотняется. Начальный ряд укладывается шире основной части, что необходимо выполнять в целях увеличения площади основания. Для этого допускается применение фундаментных плит ФП. Также в качестве альтернативы возможно использование заливки основания монолитным ленточным фундаментом. Промежуток между плитами достигает 700 миллиметров. Первый ряд блоков укладывается так, чтобы вертикальные швы располагались над подушками.

Укладка фундаментных  блоков

Для начала укладки фундамента из блоков ФБС необходимо определится с методом монтажа. Неправильно проведенная работа приведет к некачественному результату! Руководствуясь чертежом, специалист производит установку кольев, после чего по ним натягивается нитка.

В целях упрощения укладки, прежде всего блоки, расставляются по пересечениям и в углах. Далее квалифицированный строитель заполняет вертикальные швы раствором, после чего следует утрамбовка землей.

Если все этапы осуществляются правильно, соответственно строгим требованиям технологии, между блоками возникнет пространство, которое в дальнейшем надо залить бетоном и выровнять. Выравнивание производится до получения между блоками монолитной вставки. Слой раствора должен быть не менее 15 миллиметров толщиной (между верхним и нижним рядами). Если говорить о вертикальных швах, то они должны перевязываться слоем бетона определенной марки. В целях усиления перевязки между рядами применяется арматура. Выполняя кладку бетонных блоков необходимо сделать отверстия, которые будут служить для отведения канализационных стоков и подвода воды.

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций

Ошибки Что делать для их предотвращения
Некачественная организация песчаной подушки Уплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его
Образование пустот и отверстий, не предусмотренных проектом Подобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений
Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3° Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями
Сооружение фундамента без учета будущих коммунальных сетей Этот вопрос решается на стадии закупки специальных для этого блоков
Популярные статьи  Как сделать дренаж участка своими руками: проекты, виды систем, пошаговая инструкция

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

  • траншею копают на 0,4 м;
  • на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
  • монтируется арматура и сверху заливается раствор высотой 0,1 м;
  • после застывания стяжки размещают промазанные битумом блоки;
  • сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Руководство по монтажу фундамента из блоков ФБС

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

Инструменты и материалы для работы

Схема фундамента из блоков.

Для работы понадобятся:

  • разборная опалубка, в которую надо будет заливать цементный состав;
  • песок крупнозернистый фракции 1,5 мм;
  • щебень фракции 10 мм;
  • портландцемент М300;
  • лопата;
  • вода;
  • строительный мастерок;
  • ножовка по дереву;
  • ножницы по металлу;
  • электродрель.

Для самостоятельного изготовления опалубки надо подобрать такие материалы:

  • доски или влагостойкая фанера;
  • стальной лист толщиной 1 мм;
  • прут из металла с диаметром 12 мм;
  • гайки М12 — 2 шт.

Доски нужно подбирать или обрабатывать так, чтобы по ширине они были равны высоте блока. Длина должна равняться значению длины блока, к которому прибавлено еще 20 см. У каждой из досок одну сторону следует хорошо остругать и выкрасить водоустойчивой краской. На той стороне, что окрашена, с каждого бока отступите от края 10 см и выполните по два поперечных надпила — они должны уходить в глубину на 5-6 мм. Между этими надпилами получается расстояние, соответствующее длине будущего изделия. По бокам на середине расстояния, получившегося между надпилом и краем, должны быть высверлены отверстия для стягивания опалубки диаметром 14 мм.

Чертеж фундаментного блока.

Из стального листа надо вырезать две детали прямоугольной формы. Их назначение — закрывать у сооружаемой опалубки боковые стороны. У одной стороны прямоугольника длина должна равняться высоте блока, у другой ее надо рассчитать, прибавив к предыдущему значению 10 см. Подготовьте стержни — они понадобятся для стягивания. Их длина должна быть больше, чем ширина у блоков, на 80-90 см. На конце каждого стержня должна быть резьба — если не получается сделать ее самостоятельно, обратитесь в мастерскую.

Сборка опалубки происходит следующим образом. Подготовленные доски устанавливаются рядом, их боковые грани должны быть параллельными друг другу. При этом окрашенные поверхности надо обратить внутрь собираемого изделия. В сделанные отверстия проденьте стержни для стягивания. В борозды надпилов вставьте прямоугольные металлические элементы — это будут торцы опалубки. На стержни наденьте гайки, но затягивать их до конца пока не следует. Сперва надо поставить рядом специальные вставки из дерева — они нужны для фиксации ширины изделия.

Пошаговая инструкция устройства фундамента из блоков ФБС

Последовательность монтажа фундамента на основе блоков ФБС:

  • первыми устанавливают блоки- маяки, определяющие углы и участки пересечений несущих стен
  • между блоками-маяками кладут первый ряд блоков, заполняя вертикальные швы цементным раствором на толщину 20 мм. При необходимости используют доборные элементы, не забывая оставлять проектные отверстия под коммуникации. Края отверстий укрепляются, или вставляются гильзы, после прокладки труб зазоры заполняются бетоном.
  • второй ряд блоков монтируют с перевязкой, по типу кладки из кирпича. Но с той разницей, что отступы от краев блоков первого ряда принимают не из соображений эстетики, и исходя из прочности грунтов основания. Если внизу пучинистая глина, то вертикальные швы перевязки делают посередине блока нижнего ряда. В случае, если основание прочное, отступ от края делают на 0,4 – 0,5 высоты монтируемого блока.

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

  • после того, как смонтирован верхний ряд блоков, заливают армопояс. Армирование выполняется тремя рядами стержней или сеткой. Армопояс выравнивает верх фундамента под стены и повышает надежность конструкции.
  • горизонтальные и вертикальные стыки между блоками заполняются раствором на всю глубину, пустошовки быть не должно. Расшивка междублочных швов производится и снаружи, и изнутри.
  • небольшие участки можно перекрывать не только доборными блоками, но и кладкой из кирпичей или замоноличивать.

Если на участке имеется высокий уровень грунтовых вод, выше основания фундамента, то все стенки гидроизолируют оклеечной или обмазочной изоляцией, и как более надежный вариант – жидкой резиной.

Обратная засыпка траншей и котлованов с применением речного или карьерного песка производиться слоями, с уплотнением каждого слоя трамбовкой.

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Популярные статьи  Тонирование окон и балконов пленкой своими руками в квартире: пошаговая инструкция

Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

  • Монолитный строится долго, блочный — быстро.
  • Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
  • Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
  • Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательном у выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированн ый магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями

Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразным и. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательнос ти.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметро вым слоем песка, проливаем его водой и тщательно утрамбовываем.

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно – строительные блоки можно разделить на:

  • Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
  • Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
  • Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.
Популярные статьи  Забежная лестница своими руками: схемы + пошаговая инструкция с фото

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Как мастеру-самоучке сделать прочный фундамент?

Укладка фундамента из рассматриваемых блочных изделий имеет некоторые особенности. Нам обязательно требуется сделать дополнительное основание, которое не позволит ФБС проседать в процессе эксплуатации постройки. Разумнее всего изготавливать такую специальную подошву в виде бетонной плоской плиты. Ее возведение требует затрат материалов и времени. Если на фундаменте будет стоять легкое строение, плиту можно и не заливать. Ее с успехом заменяет ряд ФБС. Но в данном случае их высота рассматривается в качестве ширины. Другими словами, нам нужно будет просто-напросто положить изделия на бок. Такая методика не используется, если создается фундамент для дома.

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройствуЧтобы блоки не проседали в процессе эксплуатации здания, под фундамент требуется сделать дополнительное основание

Пошаговая инструкция для заливки плиты такова:

  1. Делаем опалубку из обрезных досок, контролируя гидроуровнем ее положение.
  2. Вяжем арматуру (Ф12).
  3. Выполняем заливку плиты.

После застывания подошвы можно начинать кладку блоков. Процедуру начинаем с монтажа угловых ФБС. Изделия стыкуем как можно плотнее. Промазку швов выполняем составом из цемента и песка. Указанным способом выполняется установка первого ряда фундаментной конструкции

При этом очень важно добиться того, чтобы он был безупречно ровным по горизонтали

По углам постройки блочные изделия желательно монтировать перехлестом. Как это сделать? Несложно. Нужно, чтобы на угол первого ряда приходился край стройблока с правой стены, а второго ряда – с левой, и далее по очереди. При установке каждого ФБС проверяем точность монтажа (и по вертикали, и по горизонтали). Первыми всегда выкладываются внешние стены, внутренние обустраиваются после них.

Как видим, процесс кладки фундамента ленточного типа нельзя назвать сложным. С ним справится любой новичок-строитель. Облегчить операцию возведения конструкции помогут советы, приведенные далее:

  1. В случаях, когда расчет основания был проведен не самым точным образом, и фундаментные блоки не совпадают с ним, разрешается устанавливать их с небольшим отвесом по углам (100 мм с одного края либо по 50 мм с обоих).
  2. Если в процессе кладки в ряду остается место, куда целый ФБС не помещается, не нужно выпиливать подходящий по размерам кусок из целого блочного изделия. Намного удобнее и разумнее заложить дырку цементным составом или простыми строительными кирпичами.
  3. Заранее определитесь с датой, на которую вы будете заказывать кран для подъема и установки блоков. Тогда рабочий процесс не будет затягиваться.

Последний совет. Если частный дом взводится без цокольного этажа, а почва на участке имеет высокий несущий потенциал, основание можно делать прерывистым, а не сплошным. В этом случае блоки ставятся с 50–70-сантиметровыми промежутками. Последние засыпаются землей и прессуются. Затраты на строительство прерывистых конструкций сокращаются на 10–15 % за счет того, что блоков нужно покупать меньше.

Перевязка фбс блоков снип

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Сборные фундаменты из блоков ФБС могут закладываться в следующих случаях:

Помимо этого, весомым преимуществом является экономичность монтажа: фундамент из блоков ФБС при одинаковой глубине заложения обойдется дешевле, чем монолитный. Можно сэкономить на фундаменте и больше, если:

— Использовать б/у блоки ФБС — Возвести сборный прерывистый фундамент

Вначале устанавливаются угловые блоки наружных стен

Каждый следующий ряд блоков выкладывается на растворную постель толщиной не менее 1,5 см.

В случае слабых грунтов необходимо увеличить ширину основания сборного фундамента.

В такой ситуации имеется две альтернативы:

  • Выложить первый ряд из фундаментных блоков-подушек
  • Залить под фундамент из блоков ФБС монолитную бетонную плиту

Перед возведением подобного типа фундамента стоит обратиться к профессиональным инженерам и архитекторам.

Увеличение прочности фундамента на слабых грунтах может быть осуществлено посредством установления по верхнему ряду блоков железобетонного пояса толщиной 20-30 см, каркас которого вяжется из четырех прутков диаметром 10 мм.

Для обеспечения пространственной жесткости сборного фундамента предусматривается связь между продольными и поперечными стенами путем перевязки их фундаментными стеновыми блоками или закладки в горизонтальные швы арматурных сеток.

Фундаментные стеновые блоки укладывают с перевязкой вертикальных швов на участке длиной не менее высоты фундаментного стенового блока на структурно неустойчивых грунтах и не менее 0,4 высоты блока при модуле деформации грунтов

Ф.9.18. Какую конструкцию имеют столбчатые фундаменты под стены?

Ф.9.19. Какую конструкцию имеют отдельно стоящие фундаменты под колонны?

Рис.Ф.9.19. Соединение колонн с фундаментом: а — монолитное; б — со стальной колонной; 1 — арматура; 2 — анкерные болты

Высота ступеней принимается кратной 150 мм. Первая ступень должна быть не менее 300 мм. Ширина ступеней определяется из условия продавливания.

Кстати! Будет интересно узнать: Как правильно залить фундамент на склоне своими руками

В песчаных грунтах под монолитными фундаментами обязательно устраивается монолитная подготовка толщиной 150 мм из бетона марки не ниже М.50. В глинистых грунтах подготовку можно не устраивать, но необходимо увеличить защитный слой бетона до 80 мм.

Отдельные фундаменты могут быть сборными, состоящими из одного или нескольких элементов (см.рис.9.12,м).

Ф.9.20. Какую конструкцию имеют щелевые фундаменты?

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Рис.Ф.9.20. Ленточный многощелевой фундамент: 1 — поверхность грунта; 2 — распределительная плита; 3 — надземная стена; 4 — бетонные пластины; 5 — перекрытие; 6 — пол подвала

При разработке щели барой часть грунта остается на ее дне и зачистку приходится делать вручную, что снижает технологичность устройства подобных фундаментов.

Ф.9.21. Какую конструкцию имеют фундаменты, устраиваемые в вытрамбованных котлованах?

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству

Рис.Ф.9.21. Фундаменты в вытрамбованных котлованах: а — столбчатый без уширения; б — с уширенным основанием: 1 — стакан для установки колонны; 2 — фундамент; 3 — уплотненная зона грунта; 4 — втрамбованный жесткий материал (грунт)

Несущую способность фундамента можно увеличить, если выполнить устройство уширенной зоны втрамбованием в грунт щебня.

Применение фундаментов в вытрамбованных котлованах дает наибольший эффект при степени влажности Sr

0,75 и удельном весе не более 16 кН/м3.
