Шаровый обратный клапан

Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованиюСамый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

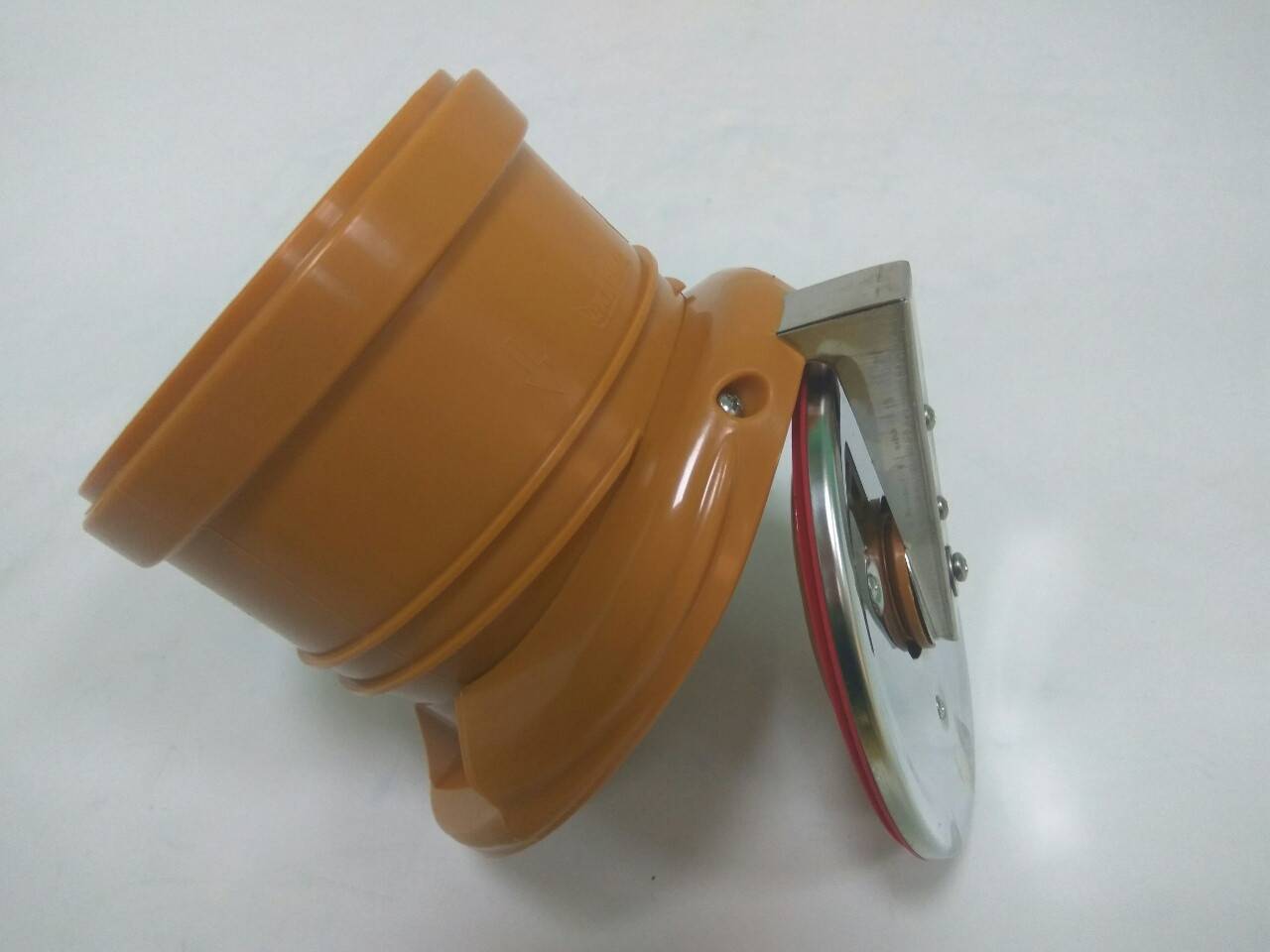

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

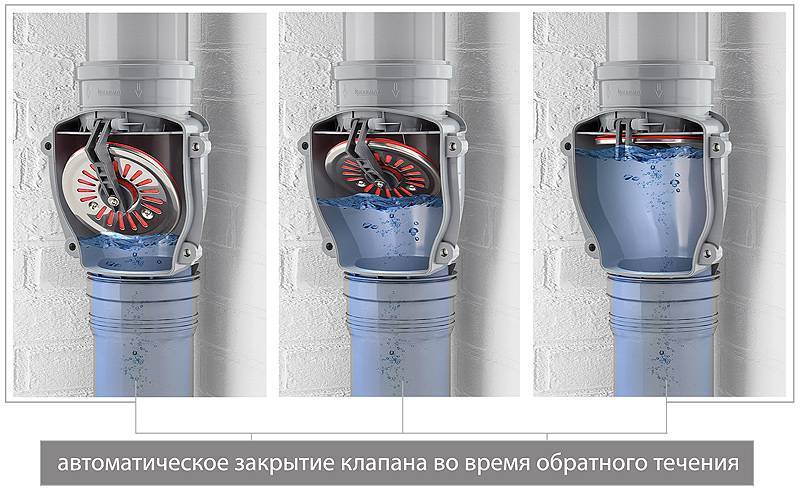

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

  1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.

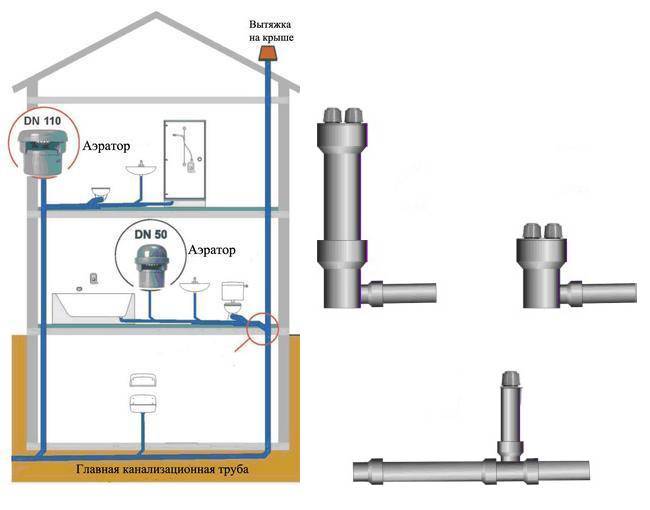

  2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
  3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
  4. Прибор не эксплуатируют при температурах ниже 0 °С.
  5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
  6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Популярные статьи  Почему не морозит холодильник — все возможные причины!

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

  • чугуна;
  • пластика;
  • стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.

Обзор производителей и цен

                Среди
наиболее известных производителей подобных устройств можно выделить следующие
компании:

  • Hutterer
    & Lechner, DN110. Средняя цена составляет около 3000 руб.;
  • McAlpine.
    Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели.
    Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.;
  •  Ostendorf. Полипропиленовый
    прибор, цена которого составит 500 руб.

Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.

Всё полезное о канализации — gidkanal.ru

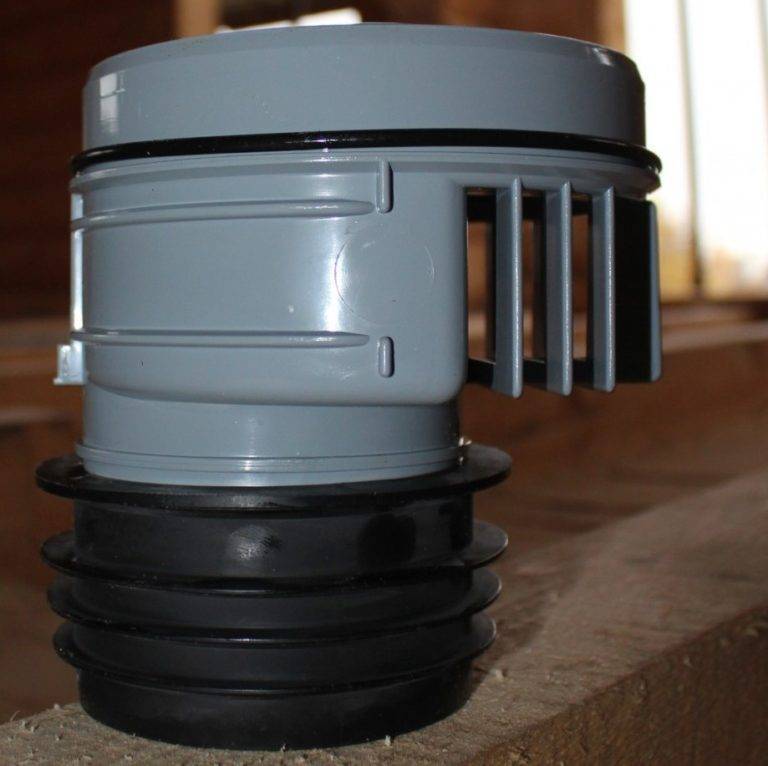

Устройство и принцип действия

Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

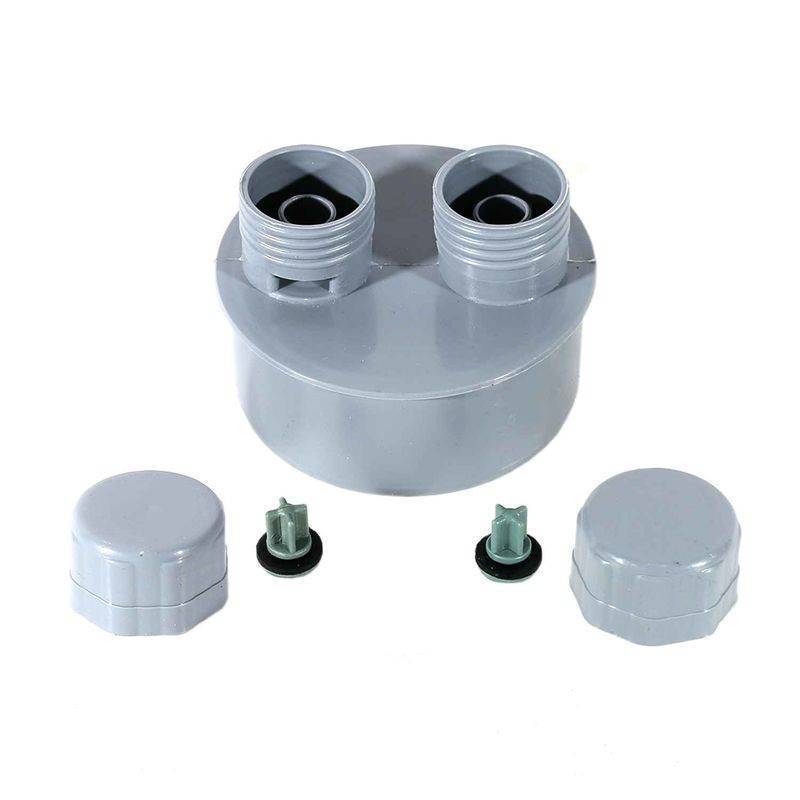

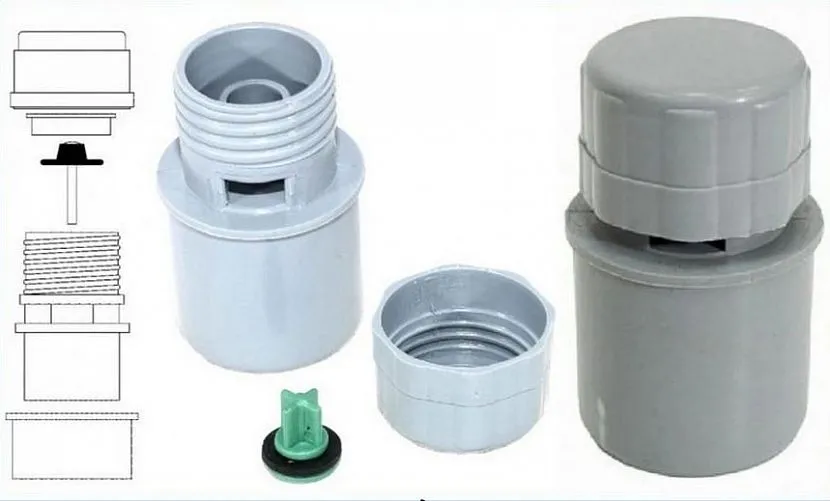

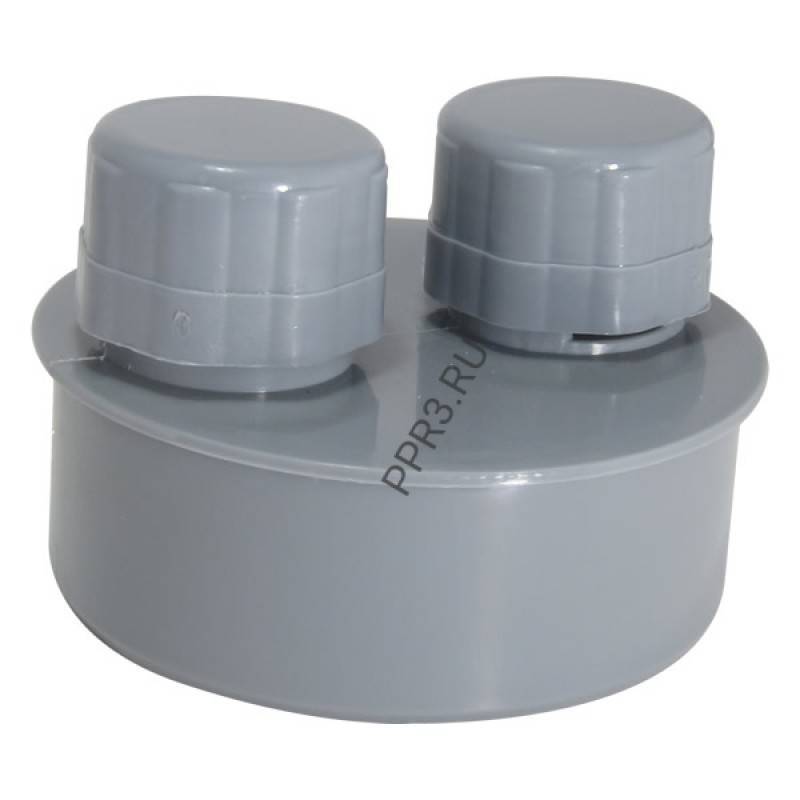

Фановые клапаны для канализации конструктивно состоят из таких элементов:

  • Корпус полипропиленовый или из поливинилхлорида. Имеет боковое отверстие/разрез.
  • Шток (или резиновая мембрана). Является основной частью приспособления. Способствует открытию/закрытию бокового отверстия аэратора.
  • Плотная прорезиненная прокладка, обеспечивающая герметичность аэрационного устройства в закрытом положении.
  • Верхняя крышка.

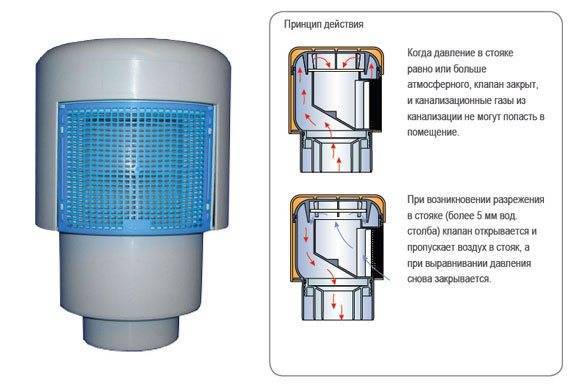

Работает аэратор по такому принципу:

  • При залповом сбросе стоков в канализацию в сети резко повышается разреженное давление. Как правило, это происходит при сливе сточной воды унитаза и др. В этом случае жидкость уносит с собой много воздуха. В результате влага из гидрозатворов и колен сантехники также всасывается в магистраль, открывая доступ неприятным запахам из коллектора в квартиру/дом.
  • Фановый клапан при повышении давления открывает свое боковое отверстие, выравнивая показатели атмосфер в системе. Благодаря такому принципу работы канализационного аэратора вся жидкость в гидрозатворах/сантехнических коленах остается на месте. Амбре не проникают в помещение.

Принцип работы вентиляционных клапанов

Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

При смывании жидкости из полного бачка унитаза или разовый выход воды из ванной в трубе образуется столб воды, играющий роль поршня. Соответственно, за ним создается разрежение воздуха, вакуум, и иногда может происходить высасывание жидкости из гидрозатворов и сифонов.

Чтобы этого не происходило, труба стояка должна сообщаться с атмосферой. В доме, имеющем несколько этажей, просто выводят стояк через крышу, а в своем частном доме, не каждый хозяин решится нарушать кровлю ради выноса этой трубы. Для решения проблемы на фановую трубу устанавливается вентиляционный клапан.

Все они разные по конструкции, но принцип работы у них одинаковый, и сводится к следующему:

  1. Все изделия цилиндрических клапанов канализации делаются из жесткого пластика. Внутри корпуса находятся перепускные каналы для выхода воздуха и, собственно, сам клапан в виде тарелки.
  2. В обычном состоянии, когда давление воздуха в трубе равняется наружному давлению, диск закрывает отверстие и не дает проходить газам со зловонным запахом из канализационной трубы в жилое помещение.
  3. При мгновенном выходе жидкости, в трубе канализации создается разреженное состояние, тарелка поднимается под действием атмосферного давления, давая возможность проходить воздуху.
  4. После того, как наружное и внутренне давление выровнялись, клапан для канализации приходит под своим весом обратно и устанавливается в режим ожидания.

Монтаж клапанов при устройстве канализации, избавит домовладельца не только от неприятных запахов, хлопающих звуков и непосредственно, появившейся в туалете зловонной лужи, но и от появления грызунов.



Какие задачи выполняет такая деталь для фанового изделия?

Зловонные ароматы из канализационной трубы являются самым распространенным явлением. Те, кто постоянно сталкивается с такой проблемой, выделяют основную причину этому недостаточный сток. Но это заблуждение. Причина совсем в другом. Чтобы понять причины такого следствия, нужно рассмотреть, каким образом канализационная система выполняет свои задачи, а именно стояк канализации.

В то время, когда унитаз, душевой бокс или ванна на слив, очень большие объемы воды движутся в направлении стояка по канализационным трубам. В то время, когда такие объемы имеют способность полностью закрыть сечение трубопроводной системы, зачастую создается разрежение. Это своеобразное давление, а соответственно все запахи из стояка и канализационных изделий проходят в жилое помещение.

фановая труба для унитаза

Обычная ситуация, когда зловонные ароматы проникают в помещение через легкие для них пути, а именно через унитазы или ванны, где сифоны мало заполнены водой. Если произвести монтаж фанового изделия, тогда можно все кардинально поменять, хоть и не будет результат идеальным, но все же. На это влияет множество факторов, в большинстве случаев, это из-за конструктивных особенностей.

После установки такой фановой детали, воздушная масса будет двигаться по той же траектории, где есть минимальное сопротивление, то есть по фановому изделию. Но когда такое изделие нельзя разместить на кровле достаточно высоко или из-за конструкции здания имеется много переломов трубопроводной линии, тогда поможет справиться с проблемой специальный клапан для фанового изделия.

Рекомендуем: Шумоизоляция стояка в квартире своими руками

фановая труба для канализации

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

  • внутренний, обозначается Ду – диаметр условного прохода;
  • наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

  1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
  2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
  3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
  4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

  1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
  2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
  3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Популярные статьи  Как наклеить потолочную плитку?

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

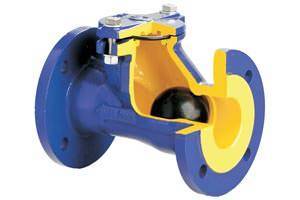

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

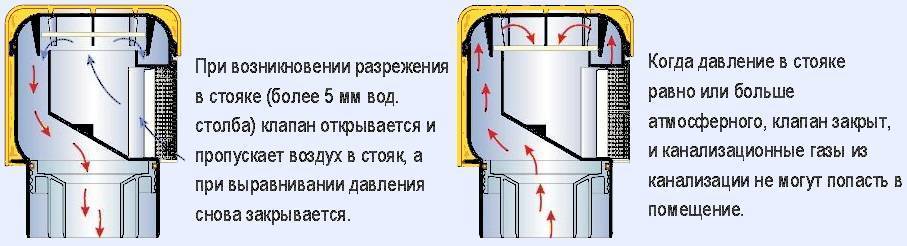

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.
