Ендова: понятие, назначение, монтаж

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

  • Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
  • Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
  • Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

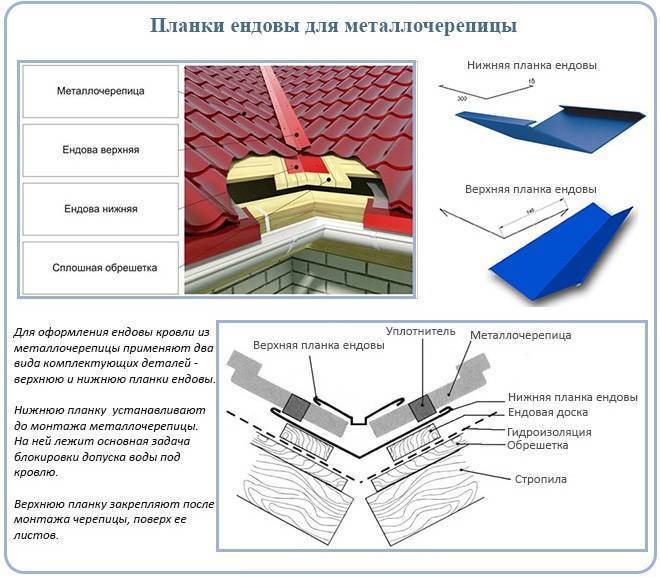

Ендовные планки для металлочерепицы

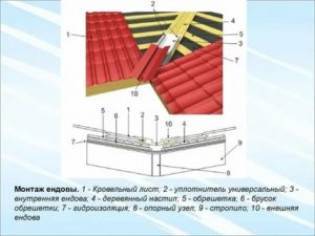

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Ендова: понятие, назначение, монтаж

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Ендова: понятие, назначение, монтаж

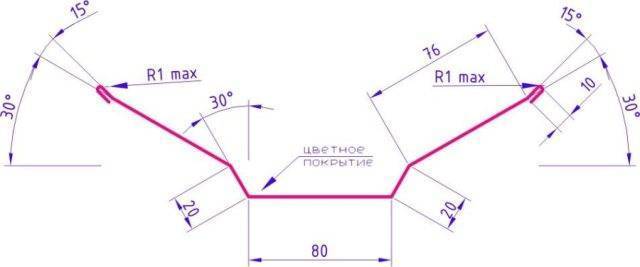

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Ендова: понятие, назначение, монтаж

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

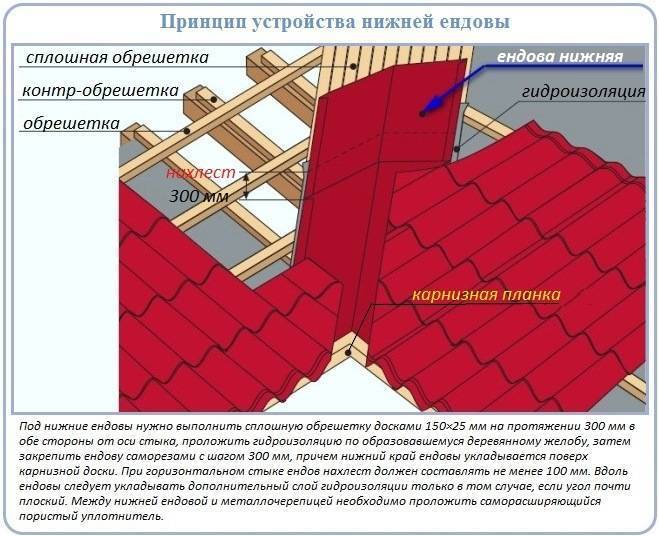

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Ендова: понятие, назначение, монтаж

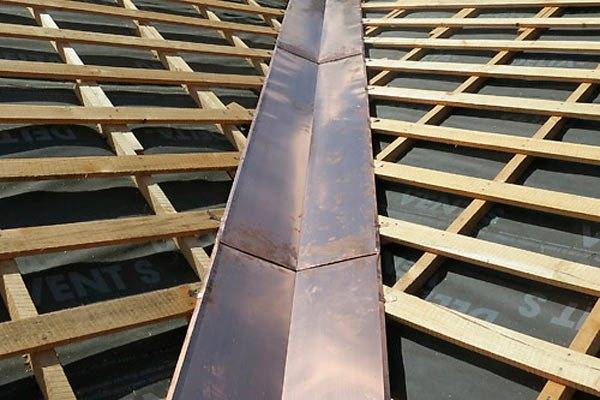

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Обустраиваем основу

Обустройство крыши своими руками начинается с монтажа стропильной системы, общая схема выглядит примерно так:

  1. Монтаж мауэрлата;
  2. Установка стропильных ног;

Монтируем мауэрлат

Иллюстрации Рекомендации
Обработка древесины.

Весь лес, который у нас пойдет на монтаж кровли дома предварительно обрабатывается антисептиком и антипиреном.

Армопояс под мауэрлат.

Мауэрлат — это деревянный брус, на котором базируется стропильная система дома.

Он может быть цельным квадратным со стороной 150 мм или наборным.

Для равномерного распределения нагрузки под него поверх стен заливается армопояс.

Порядок монтажа примерно таков:
  1. Сначала монтируется опалубка;
  2. По наружным стенам в опалубку закладывается экструдированый пенополистирол 50 мм;
  3. В стены слегка загоняются шпильки с резьбой для крепления мауэрлата;
  4. Вяжется каркас из арматуры.

На последнем этапе заливается бетон.

Гидроизоляция.

На армопояс настилается слой гидроизоляции, дерево не должно контактировать со стенами.

Крепление мауэрлата:
  • В брусе высверливаются отверстия;
  • Он садится на шпильки, шаг шпилек1м, толщина 10 – 12 мм;
  • Брус прикручивается к основе гайками, через широкие шайбы.

Монтируем двускатную крышу

Двускатная крыша считается самой простой из подобных конструкций, для любителя это идеальный вариант, есть еще односкатные кровли, но в нашей стране они подходят разве что для небольших пристроек и гаражей.

Иллюстрации Рекомендации
Ставим стропила.

Первыми устанавливаются 2 крайних стропильных треугольника:

  • Сначала по отвесу устанавливаете поддерживающую балку в центре;
  • Низ этой балки прибивается к стене или к мауэрлату, а с обратной стороны ставится подпорка;
  • Конструкция временная, так что наглухо ее крепить не стоит;
  • На основе этой конструкции ставим 2 стропильные ноги и фиксируем их между собой в 3 местах деревянными стяжками.
Коньковый брус.

После установки двух крайних стропильных треугольников, между ними крепится коньковый брус:

  • При сборке стропильной системы все конструкции соединяются металлическими уголками и пластинами;
  • Нагруженные места дополнительно фиксируются металлическими шпильками 10 мм.
Крепление стропил к мауэрлату.

Под мауэрлат стропильные ноги запиливаются и крепятся уголками.

На больших кровлях этот узел можно усилить накладками из бруса, они фиксируются шпильками, как на фото.
При обустройстве деревянных домов стропильные ноги к мауэрлату крепятся плавающими фиксаторами. Дело в том, что если стропила закрепить жестко, то при усадке их может повести.
Фиксация на коньковом брусе.

На коньковом брусе стропила можно фиксировать встык и с накладкой.

Сами же стропильные ноги выставляются с шагом 60–80 см.

Укрепление стропильной системы.

Двускатная крыша может быть с не жилым чердаком и с мансардой (жилым чердачным помещением).

С обычным чердаком все просто, здесь количество подпорок и устройство конструкции зависит от размеров крыши: чем она больше, тем мощнее нужны опорные балки, возможный вариант показан на схеме слева;

Установка мансардных окон.

Если у вас нет достаточного опыта в таких работах, то мансардные окна лучше врезать прямо в плоскость кровли.

Вы просто выбираете нужную модель в магазине, сбиваете под нее деревянный короб, а дальше монтируете все по инструкции, прилагаемой к окну.

Врезка вертикального окна гораздо сложнее, там вам придется монтировать отдельную двускатную стропильную систему в миниатюре и все это стыковать с основной конструкцией.

Сборка стропильной системы

Нюансом устройства крыши с ендовой является сравнительная сложность сборки каркаса. В этом случае стропильная система монтируется с дополнительными элементами.

Обрешетка под ендову набивается, как правило, после монтажа скатной обрешетки. Сначала в месте излома устанавливается стропильная нога. В месте, где она испытывает наибольшую нагрузку, монтируется стойка с укосинами, и к основному стропилу под заданным углом подводятся короткие части. Следующим этапом идет набивание обрешетки скатов, что выполняется с использованием доски средней толщины. Для устройства желоба ендовы между элементами набитой обрешетки устанавливаются дополнительные элементы. Здесь мы описали способ, который используется, как правило, для покрытия из металлической черепицы.

Популярные статьи  На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Ондулин требует несколько иной ендовы. Схема стропил крыши в этом случае будет такой же, как с покрытием из металлической черепицы. В месте излома обшивка осуществляется не по сплошной обрешетке, а двум длинным доскам, которые проложены к карнизу от конька. Обычно ширина этих элементов больше 10 см. Доски укладываются сверху вниз по скату, оставляя в районе главной стропильной ноги по оси стыка 15-сантиметровый промежуток.

Нижняя планка для металлической черепицы и ондулина

Ширина сплошной обрешетки под планку равняется, как правило, 60 см (с каждой стороны стыка оставляется по 30 см). В зависимости от конструкции кровли и величины угла показатель может быть больше или меньше. В любом случае нижняя планка должна быть приблизительно на 10 см шире обрешетки. Для того, чтобы стекающая вода не проникла в утеплитель кровли и стропильную систему, по обеим сторонам под острым углом отгибаются края. За те же бортики к стропильной системе кляммерами крепится нижняя ендова.

Для крыши с ондулином в качестве обрешетки предполагается использование стыка двух вертикальных досок. Планка в этом случае изготавливается немного иначе: из жестяной полосы вырезается желоб с размерами, соответствующими ширине интервала между опорными досками (15 см).

Гидроизоляция желоба

Крыша, на которой под нижнюю планку используется сплошная обрешетка, получается надежной, если правильно выполнена гидроизоляция желоба. Полоса рубероида к сплошной обрешетке стыка скатов крепится на битумную мастику. Дополнительная фиксация в случае использования этого материала может осуществляться с помощью гвоздей с широкими шляпками, которые набиваются в верхних углах рубероидных полос так, чтобы в дальнейшем они оказались под нахлестами. Минимальная ширина последних должна составлять 10−15 см.

Работы выполняйте аккуратно и без спешки. Помните, что от качества ендовы зависит безопасность эксплуатации всей постройки, а неверно сделанная конструкция может стать причиной обвала крыши!

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Ендова: понятие, назначение, монтаж

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Ендова: понятие, назначение, монтаж

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Ендова: понятие, назначение, монтаж

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Ендова: понятие, назначение, монтаж

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

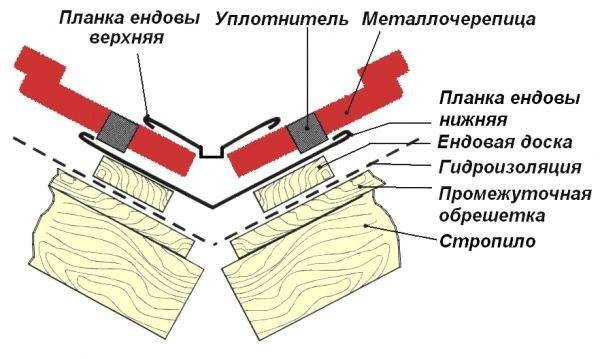

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Популярные статьи  Как рассчитать площадь участка треугольной формы

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

  1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
  2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
  3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
    • переплетённая конструкция ендовы вызывает сложность в монтаже;
    • на установку такого разжелобка потребуется больше времени;
    • на такой крыше будет скапливаться мусор;
    • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

  1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
  2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
  3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
  4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Монтаж ендовы

Монтаж данного участка зависит от материала, подобранного для кровельного покрытия. Перед тем как определиться, как правильно сделать ендову на крыше, стоит предпочесть, чем она будет покрыта.

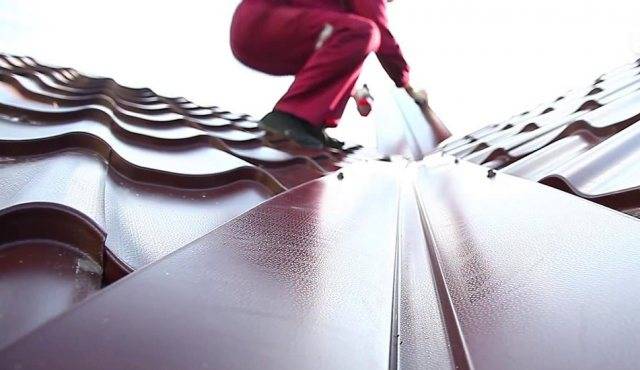

Металлическая черепица

Устройство ендовы металлочерепичные крыши предусматривает не только установку дополнительных реек обрешетки, но и укладку доборного элемента – стального листа покрытого толстым слоем цинка. Он красится в ключевой тон кровли и реализуется кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся маленькие борты. Это ендова нижняя, защищающая уязвимый участок от попадания влаги. Устанавливается эта рейка снизу, ее край заводится за карниз крыши и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» сформировывается бортик.

Следующий лист необходимо положить сверху первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (разрешается также использование мастики на битумной основе). Дальше ложатся еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлической черепицы фиксируются одним из 2-ух способов:

На закрепленную рейку следует прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Сверху устанавливается металлическая черепица. Ее необходимо обрезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается законченным, впрочем некоторых хозяев не устраивает внешний вид данного участка, благодаря этому они прикрывают его декоративной накладкой. Это ендова верхняя, она не только оберегает стык, но и украшает кровлю.

Профилированный кровельный лист и асбестоцементный волнистый кровельный лист

Под покрытие кровли таких видов вдоль всего участка ендовы требуется кладка дополнительных досок обрешетки, на которые ложится гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их скотч двухсторонний.

Разрешается комбинирование уплотнительной ленты и герметика, который нужно положить с обеих сторон от перегиба кровли. Просвет, который выходит после того как провели монтажные работы кровли, заполнятся герметиком для устранения проникновения воды и снега.

Когда кровлю покроет профилированный кровельный лист, доступно несколько методов, как установить ендову:

  1. Открытый вариант, когда рейка не покрывается. Не доходя до сгиба 60 мм, материал покрытия для кровли отрезается. Чтобы скрыть рейку и срезы, к каркасу фиксируется декоративный желоб.
  2. Закрытый вариант, когда лист покрытия обрезается конкретно на линии стыка. Так как листы сочетаются плотно друг к другу, просвет между ними не появляется и не просит дополнительных компонентов декора.
  3. Переплетенный вариант, когда листы материала, заходящие каждый на обратную сторону попеременно, перекрывают участок. Узлы ендовы из профнастила с переплетением смотрятся красиво, но выполняется трудно и доступен лишь в случае с мягким типом покрытия для кровли.

При использовании этого покрытия для кровли каркасная рама в участке ендовы кровли не непрерывная, так как зазор в 15 см есть между 2-мя соседними рейками (каждая по собственную сторону от стыка). Собственно сюда и ложатся разжелобки на кровле. Их монтаж выполняется в пару листов, которые ложатся по очереди, начинаясь снизу. Первый ложится в одном уровне с краем кровли и прибивается к каркасу. Второй лист закрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листовых материалов. Материал обрезается с запасом в 5-6 см в 2 этапа: в первую очередь примерно, потом точно. Настеленные листы прикрепляют кровельными гвоздиками с крупной шляпкой, имеющей цвет кровли.

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто.

Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды.

Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Популярные статьи  Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке ендова из профнастила
  • Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
  • Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Ендова: понятие, назначение, монтаж

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

ОБРАТИТЕ ВНИМАНИЕ! Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется. Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие

Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Строительство ендовы

Конструкция ендовы крыши достаточно проста в установке. Предлагаем рассмотреть план стропил для двухскатной крыши с ендовами, пошаговое строение:

  1. Приставьте к кровле высокую устойчивую лестницу, желательно, чтобы её поддерживали на земле. После расчистите место работы при помощи кисти, щетки или влажной тряпки;
  2. Устройство ендовы крыши из металлочерепицы требует точного измерения размеров. Типичный сгиб желоба должен быть приблизительно 14 см в ширину;
  3. Начинаем сверху, нужно зайти под конек и снимать черепицу или кровельный профнастил. Удалить 15 сантиметров черепицы на каждой стороне ската (там, где будет располагаться ендова), оптимальная длина удаления – 20-30 сантиметров. Чтобы быстрее выполнить демонтаж, нужно под гвозди вставлять планку. Поддевать ею, а после вытягивать крепежные элементы гвоздодерами или плоскогубцами.

Ендова: понятие, назначение, монтажФото — Ендова на металлочерепицу

Зачем нужен разжелобок

Образованный скатами крыши внутренний угол — самое уязвимое место для разного рода осадков и труднодоступное для обслуживания/ремонта. В своеобразное ущелье стекает вода, образуя бурные реки, зимой залеживается снег.

Разжелобок призван облегчить скатывание воды, не допуская отсыревания конструкции кровли.

Залежи снега с крыши нужно счищать, чтобы снять нагрузку и ликвидировать потенциальный очаг сырости

Ендова — это своеобразная вогнутая подкладка по длине всего угла, проложенная под стыком скатов. Как узнать, много ли будет таких кровельных узлов на крыше вашего дома? На это повлияет:

Благодаря кровельным узлам — ендовым, фронтонным, коньковым и др., создаются удивительно причудливые формы крыш

  1. Форма крыши – Т, Г или крестообразная.
  2. Количество архитектурных форм, например, мансардных/слуховых окон.

Ендова мансардного окна имеет отличие — ее нижняя часть выходит прямо на кровлю

Конструктивные особенности разжелобка

В общем виде устройство ендовы представляет собой две согнутые вдоль пополам планки под углом, аналогичным углу соединения скатов кровли. Нижняя планка выполняет роль сточного желоба, а вторая — декоративной накладки.

В зависимости от конструктивных особенностей крыши, вида кровельного материала верхней ендовы может и не быть. В любом случае монтаж кровельного узла имеет свои особенности, от которых зависит водонепроницаемость конструкции.

Общие правила укладки ендовы:

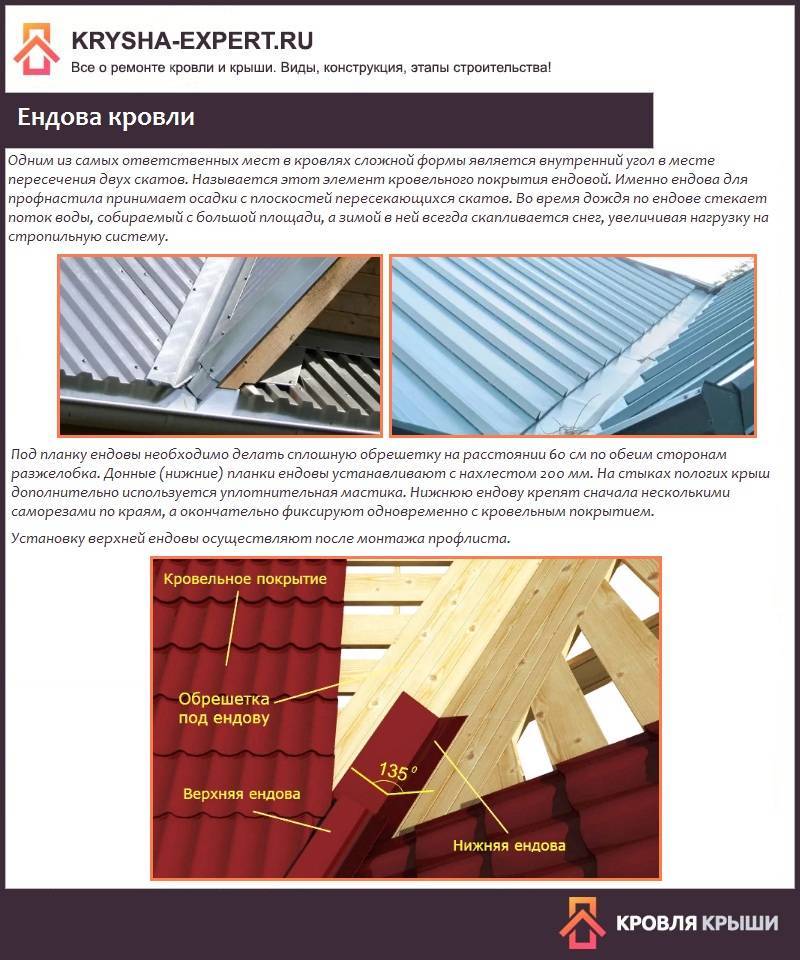

  1. Монтаж нижней ендовы проводится до укрывания крыши, а верхней – после;
  2. Сам разжелобок гвоздями не прибивается;
  3. Сборка нижней и фальшендовы производится снизу-вверх. Швы герметизируются битумным герметиком Xtra Seal/ клеем Icopal, каучуковым герметиком Tytan, битумно-полимерной мастикой Tegola;
  4. Ложе желоба делается из оцинковки/меди, а верхняя — из кровельного материала;
  1. Вдоль краев разжелобка ендова наклеивается поролоновый уплотнитель (он же утеплитель и дополнительная защита от попадания под кровлю влаги);
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
