Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

  • Оптимальное расстояние между крепежом — 40-50 см.
  • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
  • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

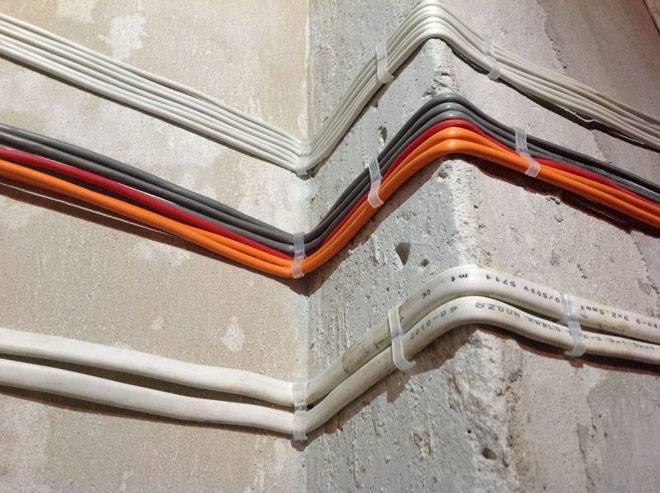

    Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Электрооборудование, кабель, крепеж

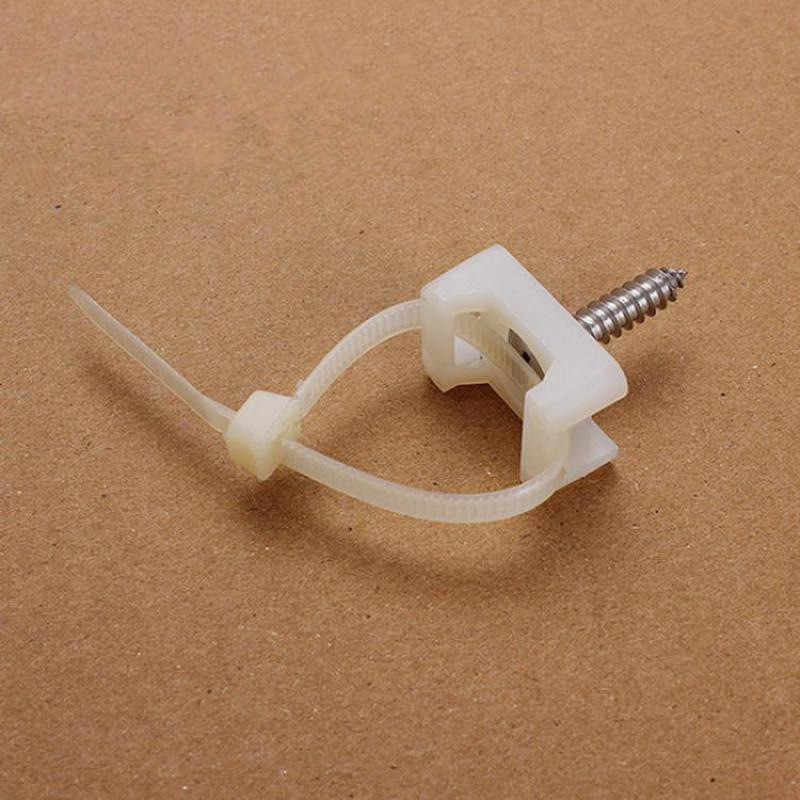

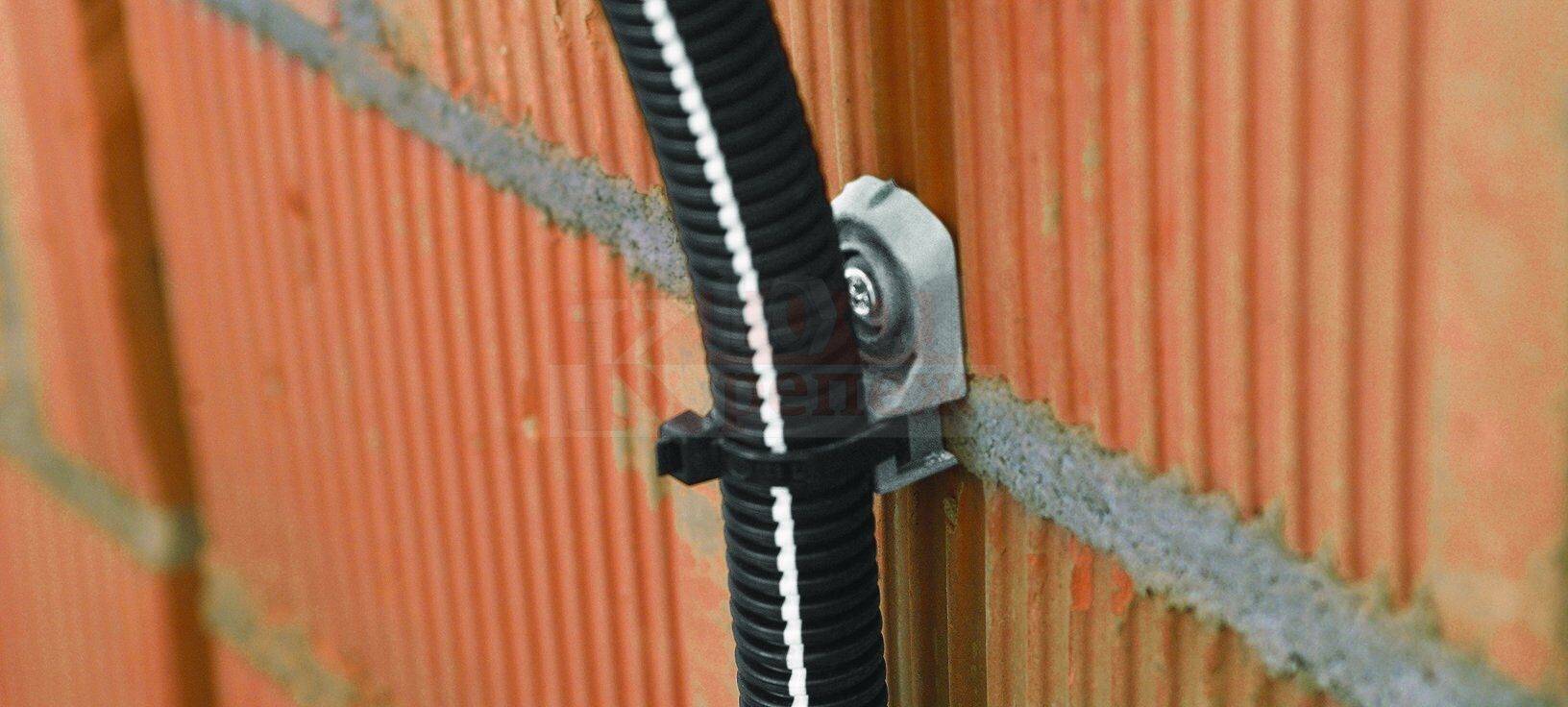

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

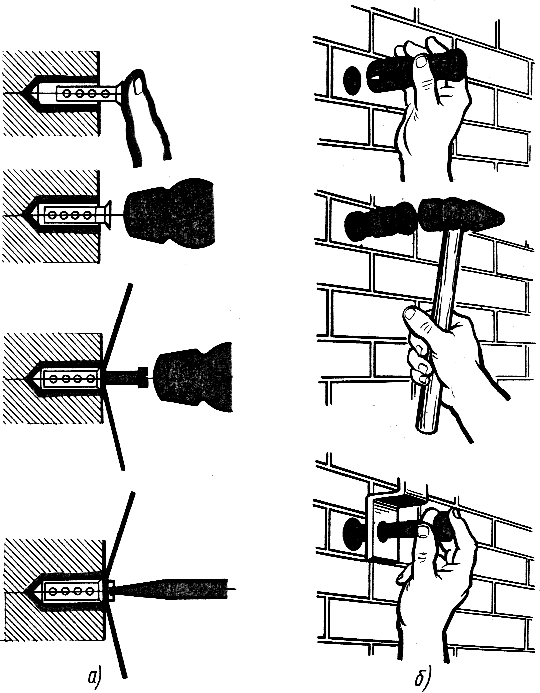

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Электрооборудование, кабель, крепеж

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Электрооборудование, кабель, крепеж

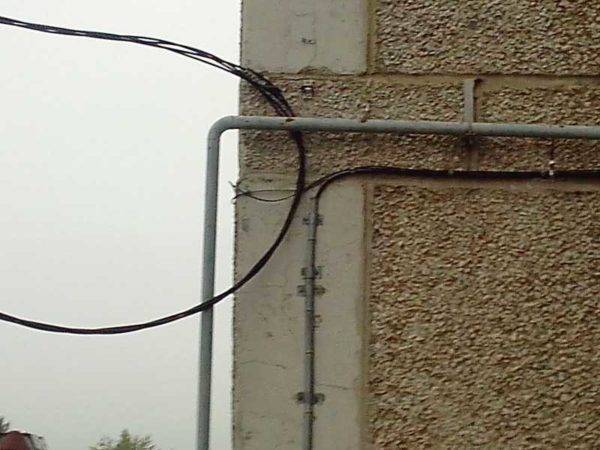

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

Популярные статьи  Как работает увлажнитель воздуха? Как контролировать влажность, обзор моделей + видео

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Электрооборудование, кабель, крепеж

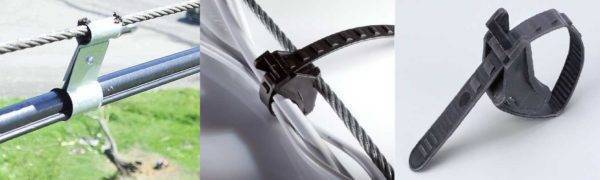

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

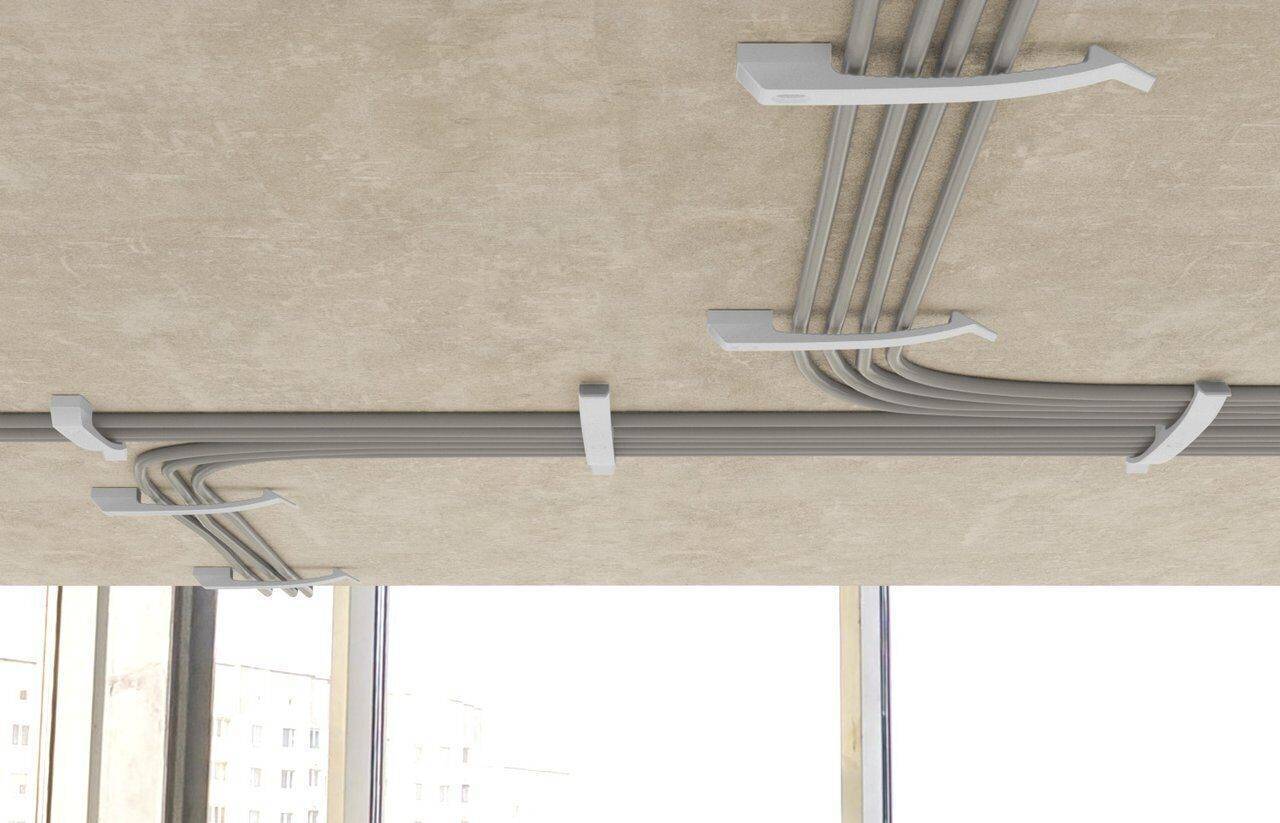

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

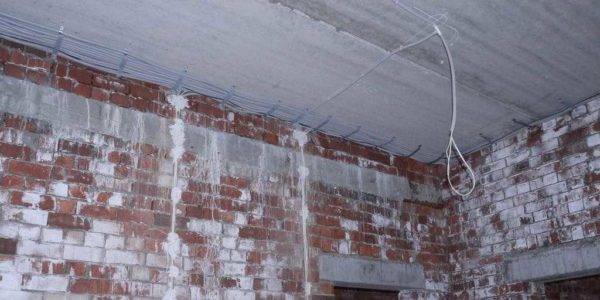

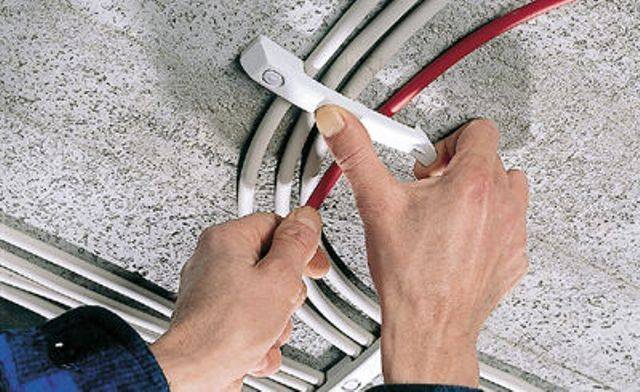

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

Крепление проводов

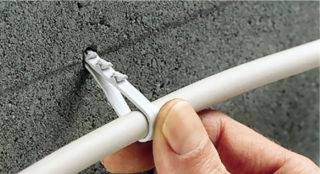

Электрооборудование, кабель, крепежКрепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

  1. Разметить стену, по которой будет проходить провод.
  2. Отметить места для крепежей через равные расстояния.
  3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

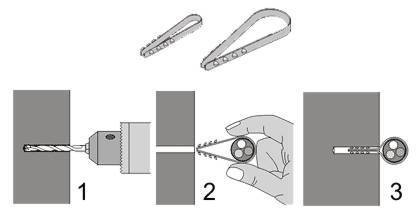

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

Популярные статьи  Дезинфекция воды в колодце

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Электрооборудование, кабель, крепеж

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

Используя кабельные лотки (описаны выше). Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек. Использовать для крепления длинную перфорированную полосу металла.

  • https://electricvdome.ru/montaj-electroprivodki/kreplenie-kabelya-k-stene.html
  • https://samelectrik.ru/7-sposobov-krepleniya-kabelya-k-stene.html
  • https://elquanta.ru/elektroprovodka/kreplenie-kabelya-k-stene.html
  • https://derevyannie-doma.com/tehnologii/sposoby-krepleniya-provodov-i-kabeley-k-stene.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/metizy/kreplenie-kabelya-k-stene.html
  • https://stroychik.ru/elektrika/kreplenie-kabelya

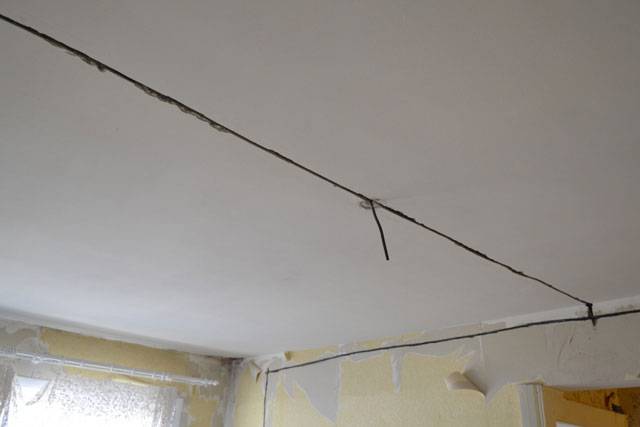

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

  • На стенах и потолке делают отметки расположения электропроводки.
  • С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
  • Кабель выпрямляют и укладывают в полученные углубления.
  • Крепление провода к потолку осуществляют с помощью скоб по бетону.
  • В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Электрооборудование, кабель, крепеж

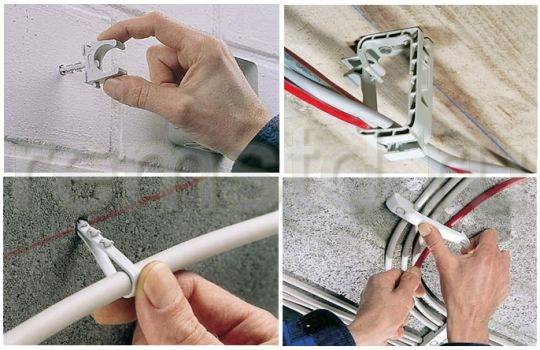

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

  1. Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

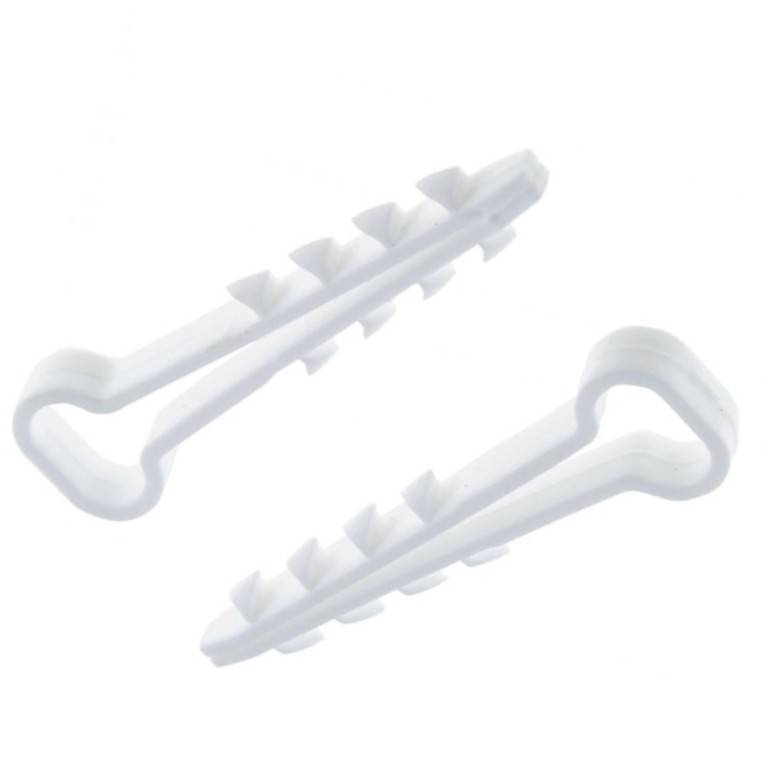

  1. Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

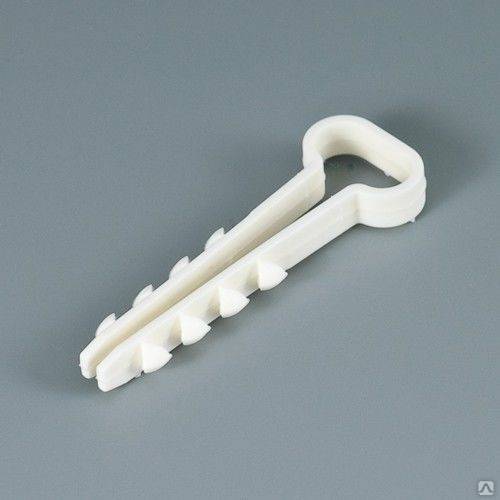

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

  1. Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

  • Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
  • Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.
Популярные статьи  Как правильно утеплять стены дома изнутри своими руками

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

  1. Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

  1. Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

  1. Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Электрооборудование, кабель, крепеж

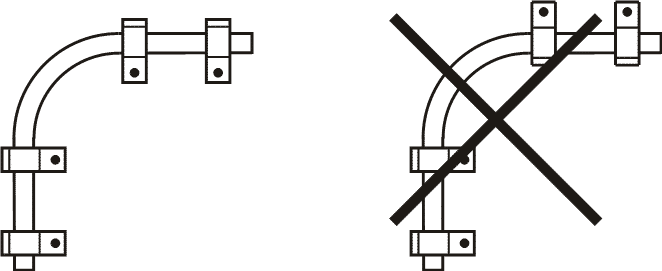

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки Разновидность провода
Силовой Информационный
Горизонтальный участок 350 250
Вертикальный участок 500 350
В обе стороны от вершины угла при повороте на 90 градусов 70 50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.
