Электромонтаж в новостройке: популярные вопросы по электромонтажу в новостройке

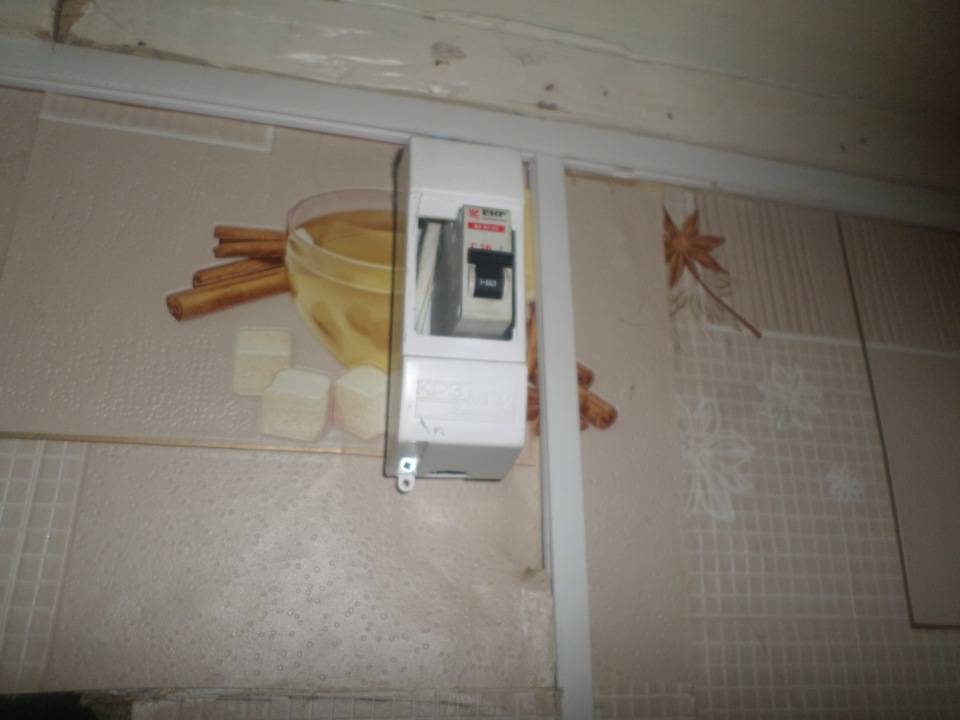

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Электромонтажные работы в новостройке

Компания «Домашний электрик» предлагает электромонтажные услуги в новостройках и квартирах на вторичном рынке недвижимости в Санкт-Петербурге и Ленинградской области. Услуги электрика включают в себя следующие виды работ:

• штробление стен без пыли под электропроводку
• прокладка электропроводки согласно потребляемой мощности
• прокладка слаботочного кабеля (антенна, интернет и т.д.)
• скрытый, открытый и комбинированный монтаж проводки
• установка и сборка соединительных коробок
• установка и сборка электрического щита
• установка и замена автоматов, УЗО и т.д.
• установка и сборка слаботочного щита
• замена и перенос существующего электрощита
• перенос и монтаж дополнительных розеток

Рекомендации по монтажу проводки

Перед началом замены электропроводки в квартире необходимо продумать…

• будете ли вы делать перепланировку квартиры
• какое освещение хотите сделать в каждом помещении
• продумать расположение крупной бытовой техники
• расположение розеток и выключателей в квартире

Схема электропроводки в квартире

Создайте для себя схему размещения бытовой техники в квартире (индивидуальный проект) хотя бы от руки. Необходимо предусмотреть удобное расположение розеток и выключателей, с учетом расстановки предметов мебели и желаемой высоты от пола,

Вопросы по монтажу проводки

Не знаете, как правильно разместить розетки и выключатели, выполнить освещение квартиры и решить другие вопросы, связанные с электрикой? Посмотрите фотографии электромонтажной организации «Домашний электрик» по монтажу и замене электропроводки в однокомнатной, двухкомнатной, трехкомнатной квартире под ключ. Возможно найдете много интересного для обустройства квартиры и определитесь с выбором, как сделать свой дом уютней.

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

Смотреть

Монтаж проводки на кухне

Смотреть

Электромонтаж под ключ

Смотреть

Однокомнатная квартира

Смотреть

Двухкомнатная квартира

Смотреть

Трехкомнатная квартира

Смотреть

Квартира премиум класса

Смотреть

Квартира в панельном доме

Смотреть

Замена электропроводки

Смотреть

Черновой монтаж проводки

Смотреть

Проводка в частном доме

Смотреть

Проводка в коттедже из бруса

Смотреть

Проводка в кабель канале

Смотреть

Накладные электрощиты

Смотреть

Встраиваемые электрощиты

Смотреть

Установка светильников

◄ ◄ ◄ прокрутить ► ► ►

Консультация электрика

Для консультации специалиста по вопросам монтажа электропроводки в Санкт-Петербурге и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или круглосуточно пишите в WhatsApp Специалист ответит на все интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.

Цены на монтаж проводки

Хотите узнать цены на монтаж и замену электропроводки в новостройке? Стоимость монтажа проводки в квартире зависит от:

• общей площади квартиры
• количества помещений (комнат)
• материала стен квартиры
• сложности электропроводки
• объема электромонтажных работ
• количества розеток и выключателей

Расценки на электромонтаж квартир в нашей компании средние по Санкт-Петербургу и Ленинградской области. Убедитесь в этом самостоятельно в разделе

Прайс-лист

Недостатки электрики от застройщика

Качество электропроводки в современной новостройке желает лучшего. Застройщик в целях экономии закупает бюджетные электроматериалы и нанимает дешевую рабочую силу. В итоге, конечный потребитель получает некачественную электрику в новой квартире. Недостатки вашей новостройки можно узнать на форуме ЖК (жилого комплекса) или УК (управляющей компании. Рассмотрим лишь основные недостатки электрики от застройщика.

Рекомендуем прочитать

Выбор подрядчика — на что обратить внимание

Электромонтажная компания «Роботех»

В обязательном порядке необходимо обратить внимание на легитимность работ подрядчика. Он должен иметь регистрацию своей деятельности,  как ООО или индивидуальный предприниматель, а также иметь соответствующие сертификаты на допуск к указанным работам

Если вы проверили этот момент, то следующим важным аспектом является подписание договора. В нем прописывают все обязанности и права сторон, которые его заключают. В нем прописываются различные условия, например, срок на выполнение электромонтажных работ, кто будет нести ответственность за это, график работы, какие расходы по финансам и материалам понесет заказчик и пр.

Обязательно спросите у подрядчика, каким образом он будет контролировать выполнение работ. Так, например, кто-то отправляет видео или фото объекта заказчику. Вы должны проверить у электриков, которые будут работать на вашем объекте, разрешительные документы — допуски.

Поинтересуйтесь тем, как долго компания на рынке, почитайте отзывы о ней. Так вы соберете реальный портрет компании и сможете себя обезопасить от некачественных услуг, если фирма не делает работу качественно.

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

• зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
• корончатое сверло диаметром 100 мм;
• набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как делать скрытую проводку в монолитном доме

Сформулируем правила для скрытой проводки в монолитных многоквартирных домов, которые максимально позволят избежать, нарушений нормативов и правил строительства.

1. Скрытая проводка монолитного дома делается в полу в трубах или электротехнической гофре, с последующим укрытием стяжкой пола;

проводка в монолитных домах правильно

2. Скрытая проводка делается по потолку, с возможностью смены, в трубах, гофре, коробах и лотках, с закрытием натяжными или подвесными потолками;

3. Спуски и подъемы (в монолитных стенах) электрических кабелей к электрическим розеткам и выключателям делается в слое штукатурки или закрываются конструкциями из гипсокартона или отделочных панелей.

Примечание: если нет возможности избежать изготовления штраб в несущих стенах монолитного дома, делается это без затрагивания вертикальной арматуры в монолите бетона. Глубина штраб должна быть минимальной, около 30 мм. Для изготовления штрабы используется метод вертикальной резки бетона с минимальным долблением под углом.

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

С чего начинать?

Если есть время на изучение разделов ГОСТ и ЕСКД, оговаривающих правила разработки электротехнической документации и используемые в электросхемах условные графические обозначения, то проектирование электроснабжения можно выполнить самостоятельно.

Но сразу подчеркнём, что пункт про лицензированного разработчика в требованиях управляющих компаний появился после неоднократных неудачных попыток согласования «кустарных» электропроектов, поэтому рекомендуем беречь своё время и деньги и заказывать проект электроснабжения квартиры у профессионалов.

Начинать разработку проекта электрики следует с осмотра объекта, которое производится с участием представителя от разработчиков и результатом которого является техническое задание.

В рамках ТЗ должна быть сформулирована следующая информация:

• категория объекта и потребность в бесперебойном питании (электросеть квартир, как правило, относится к третьей категории);
• определяется предварительное количество распределительных щитов и место их расположения;
• указывается место для установки электросчётчика (в квартире или на лестничной клетке);
• количество, точное расположение и мощность всех потребителей электроэнергии;
• структура сети освещения, с распределением на группы (основное, дополнительное);
• схема расположения розеток и выключателей.

Обратите внимание, что стационарные бытовые приборы, потребляющие более 1.5 кВт, должны быть подключены к отдельной линии электропитания, а в техническом задании выделены в отдельную группу.

Также, на этапе составления ТЗ, определяется тип электропроводки:

• в кабельных каналах по стенам («открытая»);
• скрытая в стенах;
• скрытая в полу;
• скрытая за потолочной конструкцией.

Чертежи и описание ТЗ составляются в виде эскиза, в произвольном формате.

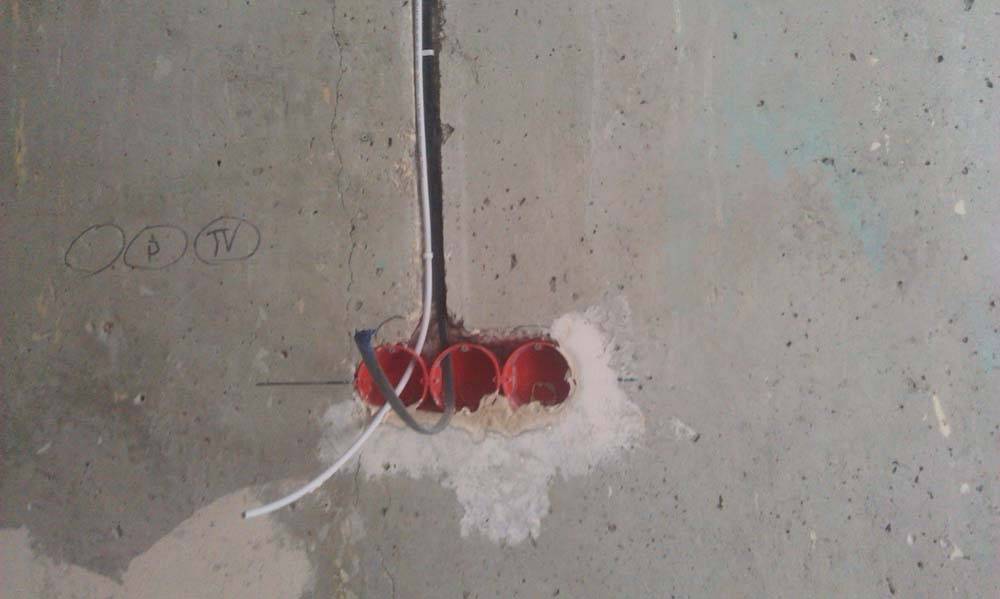

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Как я начал подрабатывать электромонтажником

Меня зовут Вадим Сорокин, мне 36 лет. Я живу в поселке Средняя Ахтуба Волгоградской области. По специальности я — инженер-электрик, раньше работал в одной фирме электромонтажником, ездил в командировки по всей России, но потом кочевая жизнь надоела и я устроился в своем поселке дежурным диспетчером электросетей.

Случай подсказал

Работа у меня посменная, много свободного времени, и я начал думать: нужно где-то искать подработку, денег в семье всегда не хватает. Сначала я хотел открыть небольшой магазин по продаже хозяйственных товаров, но потом посчитал, — оказалось, их и так восемь на наш поселок с населением в 15 тысяч человек. Еще я задумывался о строительстве хорошей теплицы для зимнего выращивания овощей, но была нужна значительная сумма.

Однажды, примерно год назад, соседка попросила меня установить две новые розетки на кухне. Работа несложная и заняла всего около двух часов времени, за труд соседка заплатила мне 600 рублей.

Опыт электромонтажных работ у меня имеется, осталось дело за покупкой инструмента, желанием и поиском клиентов.

С чего начал

Я взял у родителей денег в долг. Купил набор хорошего электромонтажного инструмента, электродрель и перфоратор. Всего потратил 12 800 рублей. В местной газете дал объявление об услугах электрика, рассчитал и составил примерную сметную стоимость работ.

Вскоре начали звонить по объявлению. Выезд к клиентам и составление сметы у меня бесплатные, что очень радует заказчиков. Но все равно, не все соглашаются на мои расценки, которые у меня и так очень скромные. Хотя это и понятно, сейчас люди пытаются на всем экономить.

Сделано на совесть.

РАСЧЁТ И ВЫБОР МАТЕРИАЛОВ

Многие из перечисленных программ предоставляют возможность автоматического подсчета метража электропроводки. При этом можно изменять типы кабеля для подключения оборудования разного по энергопотреблению или обычных электроустановочных изделий.

Однако многие из домашних мастеров или электриков «старой закалки» производят подсчет по старинке. Для этого на план-схеме квартиры отмечаются места расположения:

• розеток и выключателей;
• потолочных светильников и бра;
• стационарных электроприборов;
• распределительных коробок.

Место монтажа распределительной коробки — 20-25 см от потолка. Выключатели и розетки устанавливается на одинаковой высоте — 120-130 см от пола. Для подключения стационарных электроприборов на кухне розетки монтируется на высоте 5-10 см от пола.

Таким образом, они будут расположены в техническом проеме под нижними тумбами кухонного гарнитура, и к ним будет организован прямой доступ, если снять фальш панели с ножек.

Измеряется расстояние от месторасположения электроустановочных изделий к распределительным коробкам, от светильников к выключателям и распределительных коробок центральному щитку. К полученному числу добавляют в 10-15%.

Также подсчитывается количество и метраж гофрированных защитных труб и гильз, клеммных соединений и крепежей. Электроарматуру и электроустановочные приборы рекомендуется приобретать всю сразу и в одном месте.

Это не только позволит сэкономить на скидках за оптовую закупку, но и заставит продавца более тщательно выбирать товар, ведь если бракованных изделий будет слишком много, то можно будет вернуть всю партию. Кроме того имея в наличии весь объем расходных материалов можно приступить к монтажу электропроводки в квартире в новостройке не отрываясь на поездки за парой розеток или клеммных коробок.

Сколько стоит монтаж электропроводки в новостройке: средние цены на рынке

Вариант квартиры в новостройке	Стоимость электромонтажа в новостройке в рублях
Однокомнатная квартира в новостройке	30 000
Двухкомнатная	40 000
Трёхкомнатная	45 000
Четырехкомнатная	50 000
Электромонтаж кухни в новостройке	10 000
Ванной комнаты	7 000

Мы привели средние цены многих строительных компаний, предоставляющих такие услуги. Чтобы узнать более точно о своих расходах, рекомендуем написать нам через форму обратной связи, находящуюся на сайте «Ремонтик».

Прокладку основных кабелей в новостройках выполняют за подвесным потолком или под стяжку. Причем высота стяжки должна быть не меньше 7 см. Сам монтаж должен выполняться в соответствии с соблюдением техники безопасности, осуществляться пятипроводным или трехпроводным кабелем.

Более того, параллельно с основной сетью прокладываются слаботочные линии: телевизионный кабель, телефонный и интернетовский.

Электропроводку делают скрытого или открытого типа, в зависимости от ситуации и пожеланий заказчика. Обязательным является заземление. Самые экономичные и распространенные заземлители – водопроводные трубы и арматура фундамента. Для большей безопасности специалисты делают искусственные заземлители, поскольку первые относятся к естественным источникам.

Слаботочные провода должны проводиться отдельно от силовых. Как правило, их прокладывают в гофрах и ПВХ-трубах. Если планируется проведение теплого пола, его всегда монтируют под стяжку.

Слаботочные и силовые кабели прокладываются в разных штробах. Для установки подрозетников и распеечных коробок применяют колодцы, предварительно выдолбленные в стене.

Слаботочные кабели в новостройках выводят к боксу, а силовые – к электрощиту. Согласно требованиям по безопасности, необходимо обязательно монтировать дополнительную систему уравнивания потенциалов в ванной. Для этого делается заземление труб, душевой кабинки, ванны, монтаж КУПа.

Дальше в распаечных коробках проводится коммутация кабелей. После проведения таких работ происходит установка бокса и автоматики. Затем подключаются коммуникации.

Схема монтажа электропроводки в новостройке производится до начала отделки. Это делается для облегчения работ, которые предстоят в будущем. Например, если Вы захотите повесить книжную полку или картину на стене, но случайно наткнетесь на электропровод. Если Вы будете располагать точной схемой, то этой неприятности точно не произойдет.

По завершению отделки устанавливаются выключатели, розетки и светильники. Подключение бытовых электроприборов выполняется по завершению отделочных работ.

Внимание! Монтаж электропроводки в новом доме будет качественным и долговечным только тогда, если ее выполнение Вы поручите грамотному и опытному мастеру. Только профессионалу известны особенности монтажа розеток и направление проводов, только он может выполнить монтаж с полным соблюдением техники безопасности

Задумайтесь об этом, так как Вам придется жить в этом доме на протяжении многих лет. Не забывайте, что от качества монтажа напрямую зависит жизнь Вашей семьи. Не стоит рисковать, обращаясь в первую попавшуюся компанию.

Возможно Вам будет также интерестно:

• выключатели
• гофра
• монтаж КУПа
• монтаж розеток
• монтаж электропроводки
• направление проводов
• ПВХ-трубы
• подключение бытовых электроприборов
• прокладка основных кабелей
• прокладываются слаботочные линии
• розетки
• светильники
• силовые кабели прокладываются в разных штробах
• сколько стоит монтаж электропроводки
• сколько стоит монтаж электропроводки в новостройке
• слаботочные кабели в новостройках
• телевизионный кабель
• трехпроводной кабель
• установка подрозетников
• электропроводка
• электрощит

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
