Дымоход для твердотопливного котла: особенности монтажа

Содержание

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

  • Кирпичные
  • Стальные
  • Керамические
  • Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

  • гладкость стенок;
  • универсальность;
  • возможность установки даже после финальной отделки дома;
  • долговечность, даже с высоким КПД;
  • отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

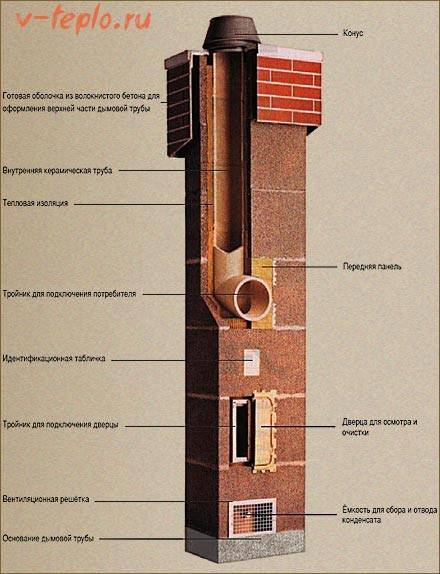

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался

Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Какой дымоход лучше для газового котла

Долговечность канала зависит от материала. Он должен выдерживать высокую температуру, воздействие влаги и кислоты, образующихся при сгорании газа. Материал нужно выбирать достаточно легкий, чтобы не пришлось укреплять стены и фундамент здания. Для изготовления используются:

  1. Нержавеющая сталь – устойчива к большинству видов коррозии, нетяжелая, считается оптимальным вариантом. Обеспечивает надежную тягу в течение 15 лет.
  2. Алюминий – тоже долговечен, но из-за низкой механической прочности применяется только для внутренней отделки.
  3. Эмалированные трубы – выпускаются со встроенной термоизоляцией, что упрощает монтаж дымохода.
  4. Оцинкованная сталь – простоит максимум 5 лет, так как потеряет герметичность под воздействием испарений повышенной кислотности.
  5. Керамика – срок службы таких изделий достигает 30 лет. Европейские производители укрепляют их красивым стальным обрамлением. Однако из-за большого веса иногда приходится принимать меры по усилению стен и фундамента. Максимальную тягу такие конструкции обеспечивают только в вертикальном положении, что не всегда возможно реализовать.
  6. Сэндвич-дымоходы – состоят из двух труб, вставленных одна в другую, с утеплителем между ними. За счет 2 слоев металла обладают высокой надежностью. Долговечность зависит от материала внутренней трубы. При монтаже не нужно дополнительное утепление.
  7. Коаксиальные дымоходы – также состоят из двух труб, но пространство между ними используется для подачи воздуха к газовым котлам закрытого типа с улицы. Выпускаются модулями, удобными для быстрой сборки.
  8. Кирпичные дымоходы – получаются тяжелыми, поэтому для них требуется фундамент. Из-за шершавых стенок тяга не на высоте, что приводит к скоплению сажи на них. Поэтому трубу придется чистить дважды в год. Кроме того, кирпич гигроскопичен, впитывает образующийся конденсат и быстро разрушается. Но сохранившийся дымоход можно использовать в качестве защитного обрамления, если вставить в него трубу из нержавейки с конденсатосборником в нижней части.
  9. Асбоцементные каналы – дешевы, но применяются редко, так как склонны к растрескиванию и выделению канцерогенов при перегреве.

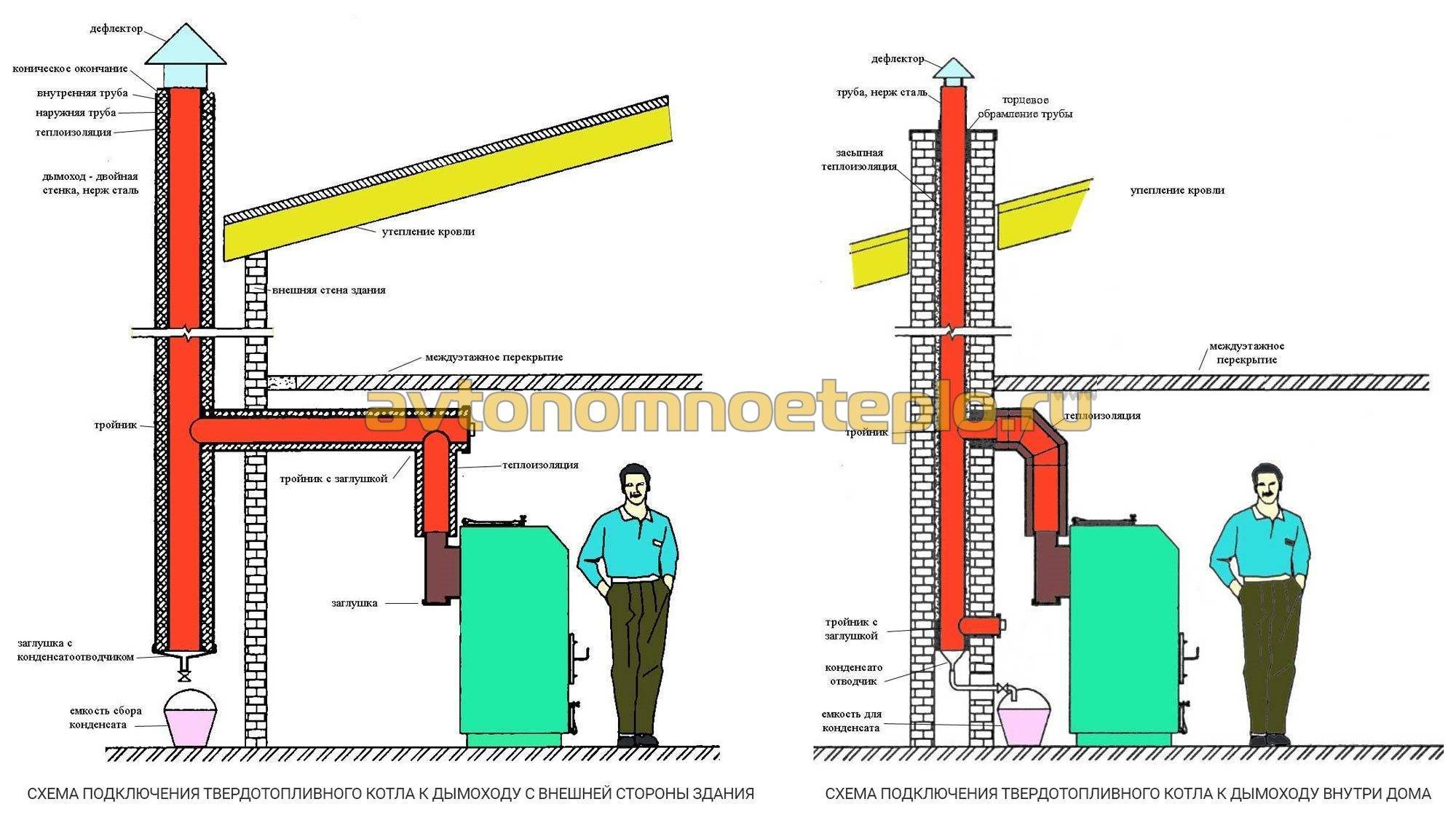

В зависимости от способа установки дымоходы бывают наружными и внутренними. Какой из них лучше выбрать – зависит от типа здания и места размещения котла. Наружные каналы горизонтально выводят на улицу и крепят к внешней стене. Их легче монтировать, достаточно только выполнить противопожарные правила при обустройстве отверстия, если дом построен из горючих материалов. Однако потребуется тщательное утепление и установка конденсатосборника.

Внутренний дымоход выводится сквозь потолочные перекрытия и крышу, что не всегда приемлемо в многоэтажных зданиях. Монтаж осложняется установкой нескольких специальных проходных узлов, обеспечивающих пожарную безопасность.

Критерии выбора труб для дымохода

Конструкция трубы должна иметь максимально прямую траекторию. Дым продвигается вверх по спирали, поэтому любые сгибы снижают его скорость. Тяга становится хуже.

Важным показателем является форма сечения дымохода. Самым эффективным являются круглые и овальные. Они позволяют газам горения беспрепятственно выходить наружу. Квадратные и прямоугольные формы накапливают сажу и копоть, что приводит к потере тяги.

Важно учитывать материал, из которого изготавливается дымоход для твердотопливного котла. Он должен быть термостойким, ведь внутренняя температура в трубе может подниматься до 500° С

Кирпичный дымоход

Кирпич выдерживает очень высокие температуры – до 900° C. Данный материал нагревается долго, поэтому не подходит для отопительных систем с невысоким показателем КПД.

Популярные статьи  Какой выбрать твердотопливный котел для отопления частного дома: ТОП-10 лучших котлов

Также в процессе горения на стенках образуется конденсат, который разрушает со временем кирпичную кладку.

Дымоход из нержавеющей стали

Нержавеющая сталь не подвержена влиянию влажности и резким скачкам температуры. Такие трубы выдерживают до 800° C. Они долговечны.

Монтаж стального дымохода для котла на твердом топливе достаточно прост. И стоит такая конструкция по сравнению с другими системами недорого.

Стеклянные дымоходы

Стекло отличается хорошими эксплуатационными качествами, не подвержено влиянию высоких температур и коррозии. Такой дымоход сложно монтируется, поэтому при выборе стеклянной конструкции надо быть готовым к большим затратам на материал и квалифицированную установку.

В России стеклянные трубы только начинают приобретать свою популярность, но в Азии и Европе уже давно широко используются.

Дымоход из керамики

Трубы из керамики на сегодняшний момент самые востребованные отопительные конструкции.

Они наиболее прочные и обладают хорошей огнеупорностью (выдерживают до 1200° C), не подвержены влиянию коррозии и влажности.

Дымоходы из керамики имеют высокий класс безопасности. При возгорании накопившейся сажи внутри конструкции материал не позволит огню выйти наружу.

Отопительные керамические системы просты в установке, поэтому даже без специальных навыков сборка не составит труда.

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

  • Хомут под растяжку – для надежной фиксации.
  • Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
  • Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
  • Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
  • Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
  • Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
  • Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
  • Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
  • Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
  • Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
  • Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
  • Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
  • Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
  • Конус – элемент, завершающий дымоходный канал.

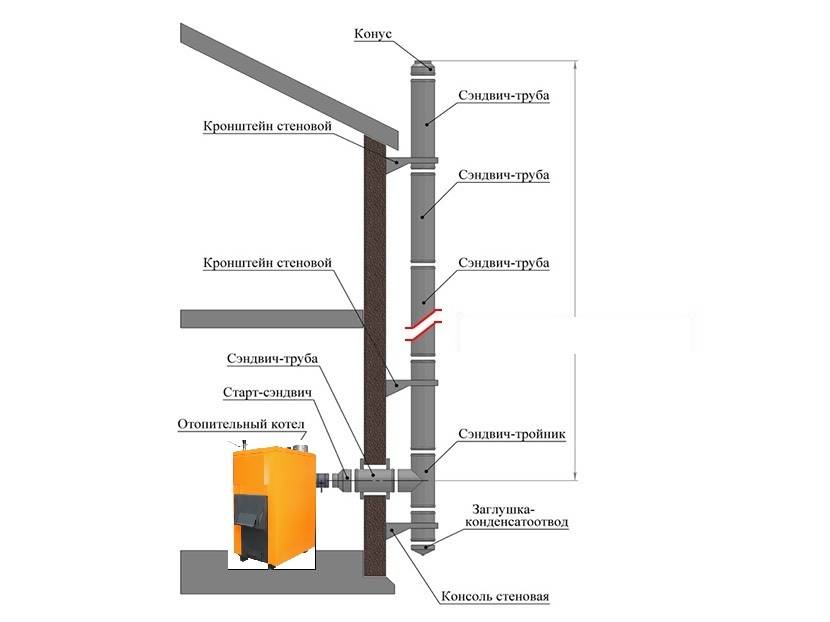

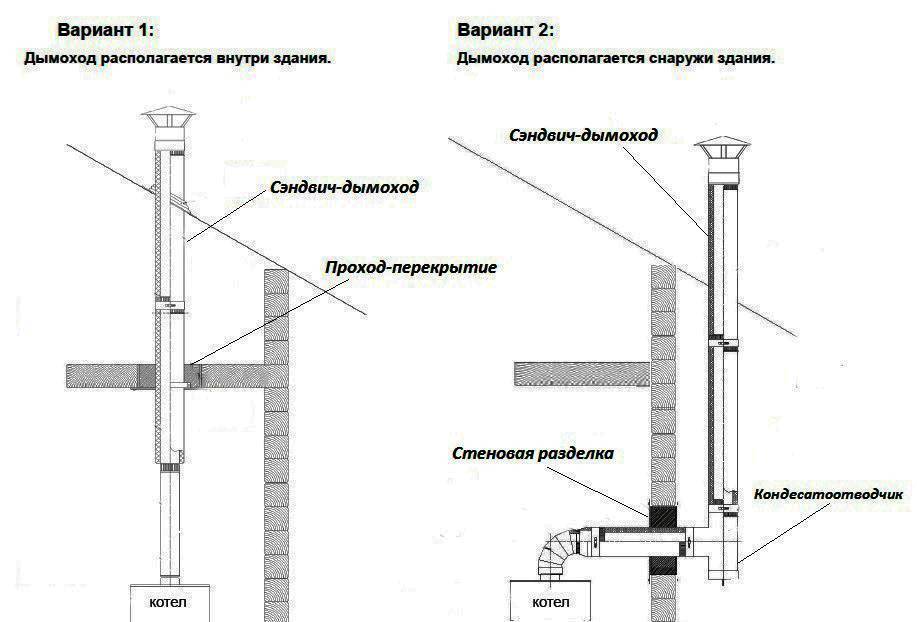

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

  1. конденсатосборник;
  2. опорная площадка;
  3. тройник-ревизия;
  4. тройник подключения;
  5. конус;
  6. монтажные элементы.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

  • минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки;
  • труба должна возвышаться над плоской кровлей на высоту не менее 1 метр;
  • при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м;
  • при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька;
  • при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;

Дымоход для твердотопливного котла: особенности монтажа

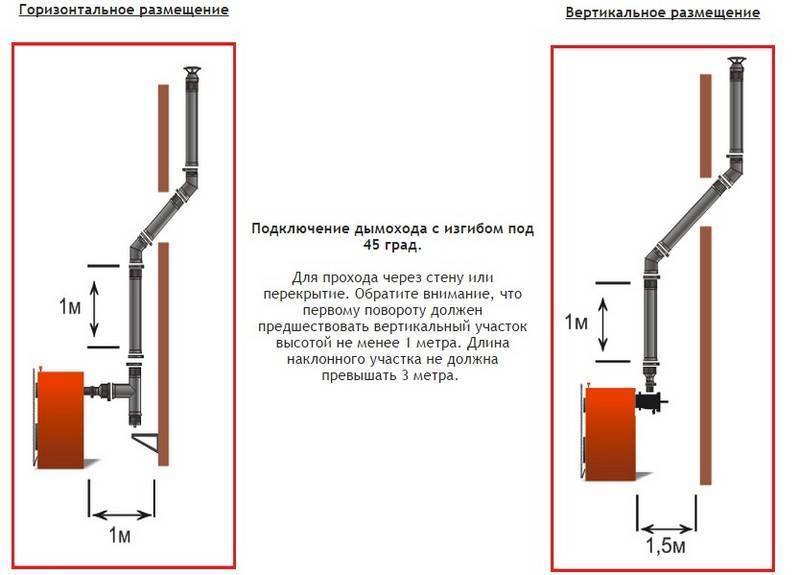

максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух — на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

  • высоты конструкции;
  • состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи;

наличия наклонных или горизонтальных участков. Для труб агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;

  • установки дефлектора;
  • качества и толщины утепления;
  • подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Установка дымохода

Система дымоудаления устанавливается в такой последовательности:

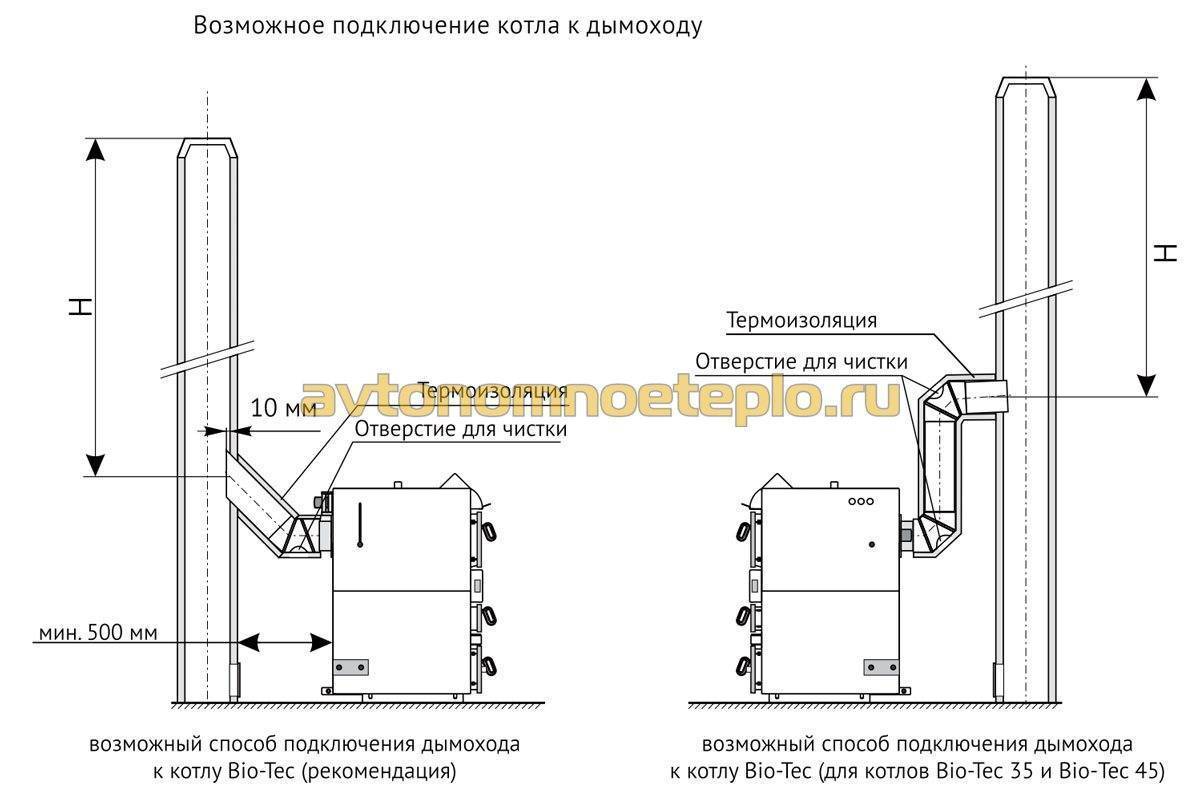

  1. Твердотопливный котёл устанавливается в помещении котельной таким образом, чтобы патрубок был обращён в сторону внешней стены котельной.
  2. Приобретается дымоход для твердотопливных котлов. Существуют различные модели, которые могут отличаться по мощности, от которой зависит диаметр выходного патрубка. Следует правильно подобрать диаметр трубы, которая будет использована в системе удаления отработанных газов, чтобы она полностью совпадала с выходным патрубком котла.
  3. Отбойным молотком или другим подходящим инструментом делается в стене отверстие, превышающее по размерам диаметр трубы.
  4. С обратной стороны стены устанавливается кронштейн непосредственно под отверстием в стене. Кронштейн должен быть надёжно закреплён в стене с помощью резьбовых креплений. Масса дымохода довольно значительна, к тому же при сильном ветре даже круглая труба обладает парусностью, поэтому в нижней части дымоход должен быть закреплён очень надёжно.
  5. Второй кронштейн устанавливается на расстоянии 3 метров выше нижнего кронштейна и также надёжно фиксируется к стене. Если домовладение имеет более одно этажа, то необходимо установить ещё один кронштейн непосредственно под крышей дома.
  6. В отверстие стены устанавливается часть трубы, которая специально предназначена для этой цели. Обычно этот сегмент состоит из двух слоёв стальной трубы и утеплителя между ними. На этот отрезок устанавливаются декоративные накладки с двух сторон, которые с помощью шурупов закрепляются на стене. Таким образом, отверстие в стене получится абсолютно герметичным – только в середине дымохода будут проходить дым и другие продукты горения.
  7. Со стороны котельной эта часть системы дымоудаления надёжно соединяется с котлом с помощью специального однослойного металлического переходника.
  8. С обратной стороны к части трубы, которая была проведена сквозь стену устанавливается тройник, таким образом, чтобы одна часть тройника была обращена вниз, другая вверх, а третья помещается в полость отрезка трубы проходящий через стену. Нижняя часть такого тройника устанавливается на кронштейн и надёжно фиксируется специальным хомутом.
  9. Две-три секции системы дымоудаления соединяются между собой, такая сборка устанавливается на верхний выход тройника, и фиксируется в верхнем кронштейне хомутом.
  10. Оставшаяся часть системы дымоудаления собирается на земле, затем устанавливается на уже зафиксированный отрезок дымохода. Если длина этой третьей части значительна, то в обязательном порядке делается растяжка, которая закрепляется к самой верхней части трубы. Дымоход установлен, можно проверять работоспособность котла. Если установка дымохода была осуществлена правильно и сечение, длина трубы соответствуют мощности отопительного устройства, то тяга будет всегда хорошая и топливо будет сгорать, интенсивно выделяя максимальное количество тепловой энергии.
Популярные статьи  Какой выбрать материал при строительстве дома?

Система дымоудаления для твердотопливных отопительных устройств, которая изготавливается из огнеупорного кирпича, возводится также параллельно стене. При этом патрубок от котла направляется через отверстие в стене во внутреннюю полость системы дымоудаления такой конструкции.

Система такой конструкции уступает системам, состоящим из нержавеющих труб. В таких конструкциях тяга будет при равной высоте заметно ниже. Это обусловлено слишком рельефной внутренней поверхностью трубы, а также прямоугольной формой такой конструкции. Существенным минусом кирпичных конструкций является высокое временные затраты на возведение такой системы дымоудаления.

Кирпичный

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Дымоход для твердотопливного котла: особенности монтажаКирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

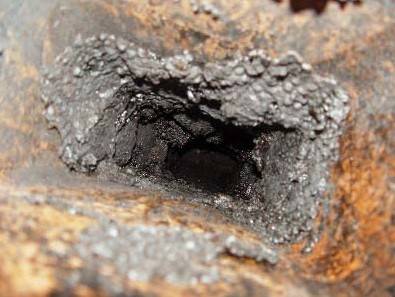

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Требования к дымоходным трубам для твердотопливных котлов

Дымоходы для твёрдотопливных котлов должны соответствовать общим требованиям, изложенным в СП 7.13130, СП 60.13330 (ранее СНиП 41-01-2003) и НПБ 252-98. В нормативных документах подробно перечисляются нормы, связанные с установкой и правилами безопасности. Дополнительные требования находятся в ПБ.

Производители отопительных агрегатов подробно перечисляют нормы, связанные с диаметром, высотой и сечением трубы. От соблюдения норм зависит стабильность тяги, количество выпадаемого конденсата, скорость прогрева дымохода и выход котла на рабочую мощность.

Какое сечение дымохода для котла на твердом топливе

Сечение дымоходной трубы для твердотопливного котла выбирается с учетом технических характеристик отопительного оборудования. При подборе ориентируются на два параметра:

Диаметр сечения – чем уже и ровнее дымоходный канал, тем лучше в нем тяга. Диаметр трубы практически не влияет на скорость, а указывает на общий возможный объем одновременного прохождения дымовых газов. Рассчитывается этот показатель индивидуально, в зависимости от объема топочной камеры. Плохая тяга в дымоходе указывает, что канал дымоотведения шире необходимого. Чтобы устранить проблему, не демонтируя систему, на оголовок трубы устанавливают дефлектор тяги, позволяющий вручную изменять скорость движения дымовых потоков.

Помимо этого, следует учитывать два фактора:

    1. Зависимость высоты трубы от диаметра дымохода. Как правило, чем шире канал, тем выше следует поднять дымоход, чтобы обеспечить необходимую тягу.
  1. Зависимость диаметра дымохода от мощности котла. В технической документации указывается минимальный размер внутреннего канала дымоходной трубы. Расчет проводится в зависимости от объема топочной камеры и учитывает пропускную способность канала.

Правильный дымоход для твердотопливного котла должен быть круглого или овального сечения, с диаметром, указанным производителем в технической документации.

Пожарные требования к дымоходам

Устройство дымохода твердотопливного котла должно соответствовать правилам пожарной безопасности. Особенностью эксплуатации является высокая температура отходящих газов, выше 300°С. При возгорании сажи, нагрев достигает 1000°С. В результате, вероятность возгорания здания достаточно высока.

Нормы пожарной безопасности оговаривают необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли, несущих конструкций. В ПБ указывается следующее:

Конструкция совмещения дымохода для газового и твердотопливного котлов, запрещается. Если используется одновременно несколько отопительных приборов, работающих на твердом топливе, нормы безопасности предписывают установить отдельную систему дымоотведения для каждого.

Пожарные нормы обустройства дымохода могут меняться в зависимости от местности. Поэтому, перед началом монтажных работ, необходимо узнать о существующих требованиях в пожарной инспекции (МЧС).

Температура в дымоходе во время работы твердотопливного котла колеблется в пределах от 70 до 1000°С. Этот параметр необходимо учитывать при выборе подходящей трубы для системы дымоотведения.

Дымоход из асбоцементной трубы для ТТ котла

Подключать асбестоцементную трубу к твердотопливному агрегату запрещается. При нагреве свыше 300°С, стенки, не выдержав термического воздействия, начинают растрескиваться и взрываться. Асботруба, при необходимости, может устанавливаться для пиролизного оборудования и котлов двойного горения, с низкой температурой отходящих газов.

Возможно применение асбоцементного кирпичного дымохода под автоматический твердотопливный газогенераторный котел. В процессе работы, отработанные газы не поступают в дымоход моментально, а проходят через дополнительный контур. Температура отходящих газов снижается до минимума. К обычным ТТ котлам, подключать асбестоцементную трубу запрещается.

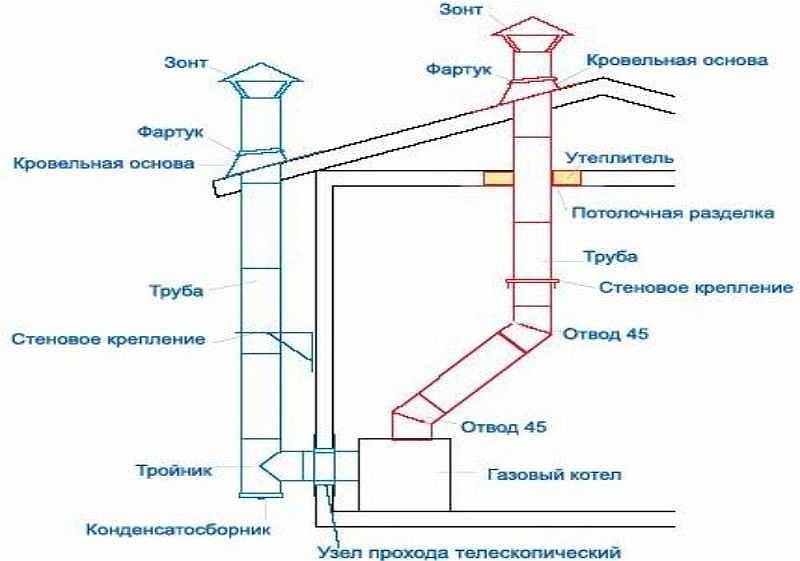

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

  • Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход. Типы дымоходов для газового котла с атмосферной горелкой
  • Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.
Популярные статьи  Как затирать швы на плитке на стене?

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много

Потому установка на выходе тройника и конденсатосборника обязательна

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

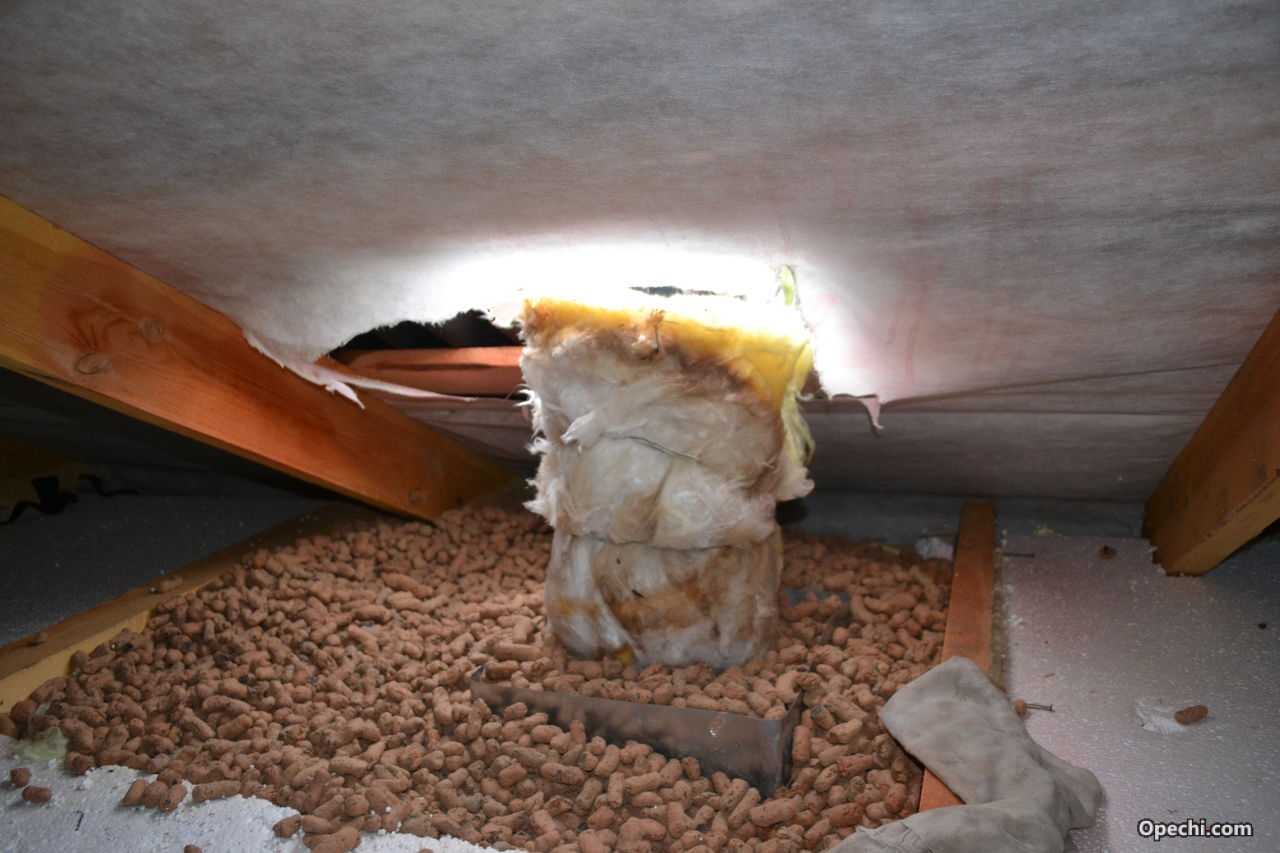

Вариант прохода через перекрытие и утеплениеДымоход для твердотопливного котла: особенности монтажа

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

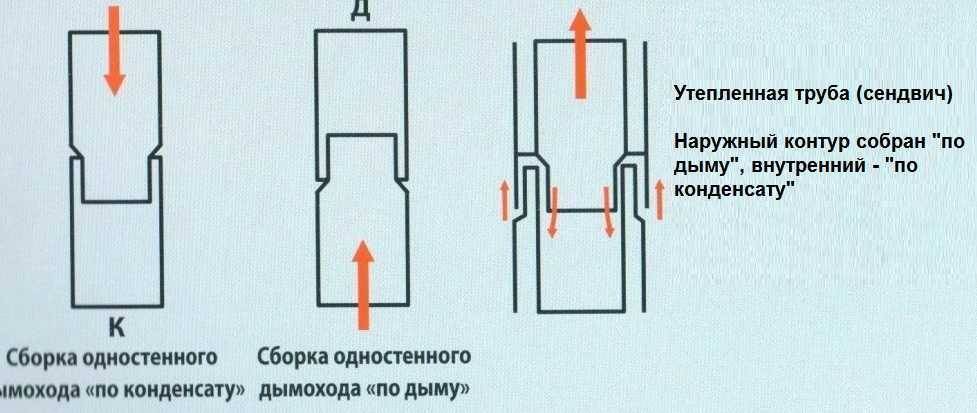

Типы сборки дымохода из металла и сэндвич-трубДымоход для твердотопливного котла: особенности монтажа

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

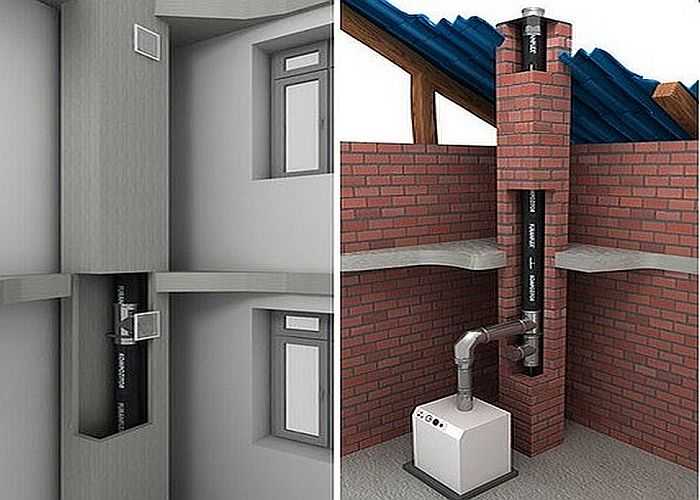

Дымоход можно спрятать в шахтуДымоход для твердотопливного котла: особенности монтажа

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Конструкция дымохода и принцип работы

Грубо говоря, дымоход – это специальная труба, предназначенная для вывода дыма –  результата горения твердого топлива – из помещения. Дабы этот прибор был максимально эффективным, необходимо придерживаться целого ряда условий. Так, дымоход должен обеспечивать следующие вещи.

  • Подачу воздуха в котел в необходимом количестве для того, чтобы тот смог полноценно функционировать.
  • Нормальную тягу, которая, по сути, и является главным параметром эффективности такого рода оборудования, демонстрирующим скорость вывода дымовых газов за счет той же температурной разницы.

Дымоход для твердотопливного котла: особенности монтажа

Если вы намерены соорудить дымоход (а вы, скорее всего, планируете это сделать), то вы должны знать. Что среднестатистический котел на твердом топливе оснащается специальным оборудованием, которое не даст вам поддерживать перманентную температуру горения в топке. По этой причине, если вы:

  • сжигаете уголь, то температура дымовых газов может достигать 500-600°С;
  • сжигаете дрова, то температура дыма будет несколько ниже – порядка 100-300°С.

Все это говорит лишь об одном: при установке вы должны обеспечить максимальную устойчивость к высоким температурам такого оборудования, как дымоход для твердотопливного котла.

Возможно вас так же заинтересует наша статья о пеллетных котлах

Обратите внимание! Чем меньше в дымоходы горизонтальных отрезков, заужений или различных изгибов, тем лучше для вас!

Дело в том, что дым поднимается из котла по спирали, и при каждом таком повороте эта спираль ломается, дымовые газы попросту  перемешиваются, меняя курс передвижения. Более того, стенки дымохода создают сопротивление движению дыма, поэтому идеальный дымоход должен быть круглым, иметь гладкие стены. Если форма будет, к примеру, прямоугольной, то завихрения в такой трубе будут создавать препятствия для движения дыма, что только ухудшает тягу. Но это мы немного забежали наперед, рассмотрим сначала, что нужно учесть в процессе установки.

Монтаж с выводом на крышу

Собирают стальные дымоходы для твердотопливных котлов, используя методику «по конденсату». Выглядит процесс монтажа подобных конструкций примерно следующим образом:

  1. На выводном патрубке котла фиксируют первый отрезок трубы. Выполняют эту процедуру с использованием термостойкого качественного герметика, рассчитанного на эксплуатацию при температуре не менее 1500°.
  2. Наращивают колено, двигаясь вверх до потолка, промазывая стыки герметиком и дополнительно скрепляя их хомутами. В котельной дымоход фиксируют на стенах с использованием кронштейнов. Согласно нормативам, располагать такие крепежи на протяжении трубы положено с шагом не более 2 м.
  3. В пироге перекрытия вырезают отверстие, диаметр которого должен быть минимум на 70 мм больше сечения дымохода. Пропускают через потолок трубу. При этом используют специальную конструкцию — теплоизолированный пропускной стакан.
  4. Крепят тройник для отвода конденсата. Место стыковки скрепляют хомутом и дополнительно промазывают герметиком.
  5. С использованием пропускного стакана выводят дымоход на крышу. Место выхода трубы гидроизолируют с использованием битума и рубероида.
  6. На заключительном этапе на дымоходе монтируют искрогаситель-грибок и защитный оголовок.

Особенности монтажа с выводом на фасад

В этом случае сборка дымохода своими руками осуществляется примерно по той же методике, что и при выводе трубы на крышу. Однако при таком способе монтажа расположенный на улице наружный участок трубы обычно имеет значительную длину. Из-за сильных перепадов температур в таком дымоходе в последующем может образовываться очень много конденсата.

Чтобы такого не происходило, трубу при монтаже с выводом на фасад обычно утепляют. Выполняют эту процедуру примерно следующим образом:

  • обматывают собранный железный дымоход фольгированной базальтовой ватой отражающим слоем наружу;
  • закрепляют теплоизоляционный материал на дымоходе посредством обмотки стальной проволокой.

При таком способе утепления для надежности поверх теплоизолятора на дымоход можно надеть кожух из стальной трубы большего диаметра, изготовленный из тонкой стали. В этом случае дымоотводящая конструкция в последующем прослужит намного дольше.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
