Датчик движения для включения света: устройство + принцип работы

Как выбрать датчик движения

Есть много вариантов разделения датчиков по категориям, исходя из особенностей той или иной конструкции.

По месту установки:

  • уличные – предназначенные для установки на улице, они имеют степень защиты IP44-IP65;
  • внутренние – предназначены для установки в помещениях.

По принципу действия:

  • ультразвуковые – срабатывают на ультразвук;
  • микроволновые – излучают высокочастотные радиоволны;
  • инфракрасные – улавливают тепловое излучение.

По устройству:

  • однопозиционные – приемник и передатчик монтируются в одном корпусе;
  • двухпозиционные – передатчик и приемник устанавливаются в разных местах;
  • многопозиционные – система с несколькими передатчиками и приемниками, устанавливаемыми в разных местах.

По типу установки:

  • многофункциональные – следят за уровнем освещенности и движения;
  • комнатные – устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
  • уличные датчики движения – применяют для включения уличного освещения и охраны территории;

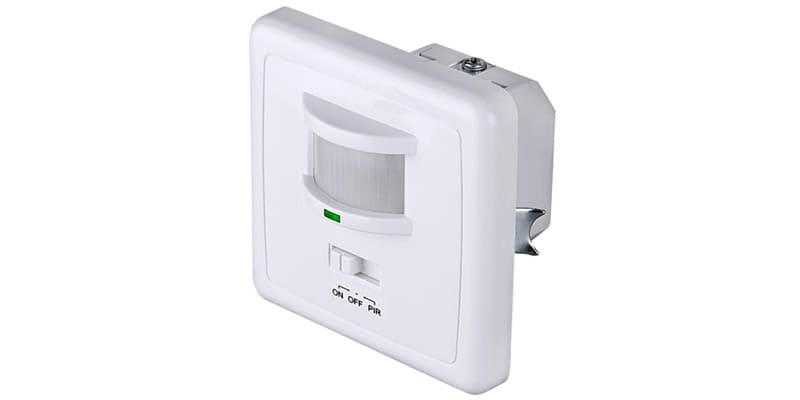

  • накладные – созданы для настенного монтажа;
  • потолочные – монтируются в подвесной потолок;
  • врезные – можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.

Схема устройства стандартного датчика движения

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20 °С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Схемы подключения

Вопрос о том, как подключить датчик на движение к лампочке можно решать в нескольких вариантов:

  1. Простейшее соединение одного устройства со светильником.
  2. Добавление в схему независимого выключателя.
  3. Монтаж сразу нескольких сенсоров.

Рассмотрим детали этих схем и как их подключить, а также особенности, плюсы и минусы.

Подключение одного прибора в цепь

Наиболее простая схема, как подключить датчик на движение к плафону в сеть без выключателя, выглядит следующим образом:

  1. На выбранное место монтируется основание датчика движения.
  2. К нему подключается трехжильный провод (фаза, ноль и нагрузка), если в системе используется заземление, то четырехжильный (один конец для земли).
  3. Провода в основании устройства соединяются и выводятся к распределительной коробке. Чтобы не ошибиться, где какой проводник находится, нужно использовать кабель с разноцветными жилами.
  4. Сенсор питается от фазы и нуля, третий провод (фаза – разрываемая и соединяемая в зависимости от наличия или отсутствия движения) подводится к лампе. К последней также подсоединяется отдельно ноль.
  5. К распредкоробке должно подходить семь проводников – три от датчика движения, два от люстры и еще два (фаза + ноль) – от питающего электрощитка.
  6. Далее необходимо правильно подсоединить все провода: фаза от электрощитка соединяется с аналогичной жилой датчика, ноль от питания нужно подключить с нулем для сенсора и нулем для светильника, затем объединяются два оставшихся проводника – идущий от датчика (нагрузка) и от светильника (который будет периодически подавать фазу на лампочку во время сpaбатывания детектора движения).
  7. Проводятся заключительные работы – закрываются крышки приборов, распредкоробки, проверяется правильность и надежность соединения всех контактов.
  8. В завершении необходимо подключить сеть (перед началом работ тумблер электрощитка обязательно выключается!) и проверить сpaбатывание датчика на движение.

Подключить такой датчик на движение достаточно просто и легко. Однако его главным недостатком является тот факт, что свет в помещении будет включаться только во время обнаружения сенсором движения, что не всегда удобно. Поэтому существует еще одна альтернативная схема для подключения детектора – с параллельным выключателем.

Подключение через выключатель

Устранить вышеописанный недостаток в схеме с датчиком движения можно, если в сеть подключить обычный бытовой выключатель. С его помощью для включения света будет использоваться два варианта. Это удобно, например, когда большинство домочадцев бодрствует и требуется непрерывное освещение в проходной или на лестнице, соединяющей первый и второй этаж дома, а в ночное время – периодическое, сpaбатывающее в момент фиксации детектором перемещения.

В этом случае схема будет выглядеть следующим образом:

  1. Сохраняя компановку проводов, описанную для случая выше, необходимо подключить к распределительному щитку еще две жилы – от выключателя.
  2. Один из них должен вклиниваться в контакт, где проводник, идущий на светильник, соединяется с проводом «нагрузка», отходящем от датчика.
  3. Второй провод соединяется вместе двумя другими – фазой от электрощитка и проводником, ведущим на сенсор.
  4. Далее крышка распредкоробки закрывается, питание включается, схема проверяется.

Такая схема, позволяет подключить светильник как через выключатель, так и через датчик на движение, когда первый находится в положении «отключено». По степени сложности работы по установке приборов пpaктически ничем не отличаются от вышеописанного случая (с одним сенсором) – добавляется только одна операция – монтаж переключателя.

Подключение нескольких приборов в цепь

Рассмотрим еще один, более сложный случай, когда в схему требуется подключить сразу несколько датчиков на движение. Здесь должна применяться только параллельная схема:

  1. На каждый отдельный датчик подается нулевая жила без прерывания.
  2. Далее выводится нагрузка с каждого прибора и объединяется в одном общем проводнике, идущем на лампу.
  3. Питающий провод (фаза) подается на соответствующие контакты в устройстве от одного источника. В противном случае, при подключении их в сеть может произойти короткое замыкание!
Популярные статьи  Рейтинг лучших пароочистителей для дома 2021 года: уборка и дезинфекция одновременно

Критерии выбора

Самый важный критерий выбора датчика — угол обзора

Чтобы выбрать подходящую модель, необходимо принять во внимание рекомендации:

  • Место установки. От этого зависит требуемый класс защиты IP. На улице, где датчик подвержен влиянию воды и пыли, предпочтительнее устройства со степенью защиты IP65. Детектор, установленный под навесом, может иметь класс защиты IP44, а для помещений вполне подходят датчики с более низкой степенью защиты.
  • Тип датчика. Поскольку приборы отличаются по способу обнаружения движущихся объектов, необходимо определить, какая именно разновидность подходит в конкретном случае. Например, для дома лучше приобретать ИК датчики, для систем сигнализации – микроволновые, для подъездов – ультразвуковые.
  • Угол обзора. Зависит от количества входов в помещение. Если их 2–3, наилучшим образом себя проявит детектор движения с углом обзора 360°. Если свет должен включаться при проходе через один участок помещения, можно обойтись прибором с углом обзора 180°. Для этого необходимо направить его в нужную сторону.
  • Мощность. Детектор подбирается с учетом мощности светильников. Мощность датчика должна быть немного больше.
  • Радиус действия. Большое значение имеет радиус обнаружения или максимальное расстояние до объекта, на которое реагирует детектор. Если помещение небольшое, достаточно датчика с минимальным радиусом обнаружения. При подборе детектора для уличного освещения нужно подойти к определению этого параметра более ответственно.
  • Наличие фотореле. Благодаря фотореле, освещение будет включаться только когда это нужно – при недостаточном уровне освещенности.
  • Защита от животных. Эта функция необходима, чтобы при наличии домашних питомцев, например собаки, датчик не реагировал на их движение.

Последний аспект – производитель. Не рекомендуется покупать датчики по подозрительно низкой цене, от неизвестных производителей.

Схемы сборки

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна. На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником. Детекторный диод выпрямляет напряжение, подавая смещение на базу транзистора VT2. Обмотки трансформатора Т1 настроены на разную частоту. В начальном состоянии, когда на антенну не воздействует внешняя емкость, амплитуды сигналов взаимно компенсируются и на детекторе VD1 нет напряжения.При изменении частоты, их амплитуды складываются и детектируются диодом. Транзистор VT2 начинает открываться. В качестве компаратора для четкой отработки состояний «включено» и «выключено», используется тиристор VS1, который управляет силовым реле на 12 Вольт.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом: Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением. Устройство начинает работать только после наступления сумерек, порог срабатывания можно выставить резистором R2. Датчик подключает нагрузку при попадании перемещающегося человека в зону контроля. Время встроенного таймера для отключения можно выставить регулятором R5.

Самоделка из модуля для Arduino

Недорогой сенсор можно сделать из специальных готовых плат для радио конструктора. Так можно получить довольно миниатюрное устройство. Для сборки нам понадобятся модуль датчика движения для микроконтроллеров Arduino и модуль одноканального реле.

На каждой плате распаян разъем из трех штырьков, VCC +5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе. Соединения можно проводить с помощью разъемов, но надежнее будет все спаять. Можно руководствоваться схемой ниже. Миниатюрный транзистор, как правило, уже встроен в модуль реле, поэтому дополнительно его ставить не нужно.

Теперь вы знаете, как сделать датчик движения своими руками. Надеемся, предоставленные схемы и видео помогли вам в сборке самодельного сенсора!

Будет полезно прочитать:

Это интересно: Почему может не гореть светодиодная лента — разъясняем досконально

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

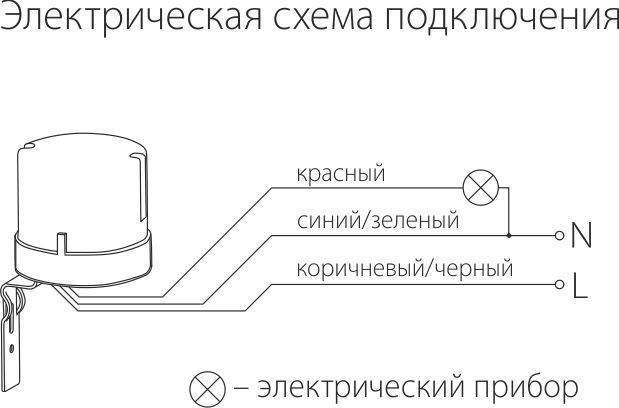

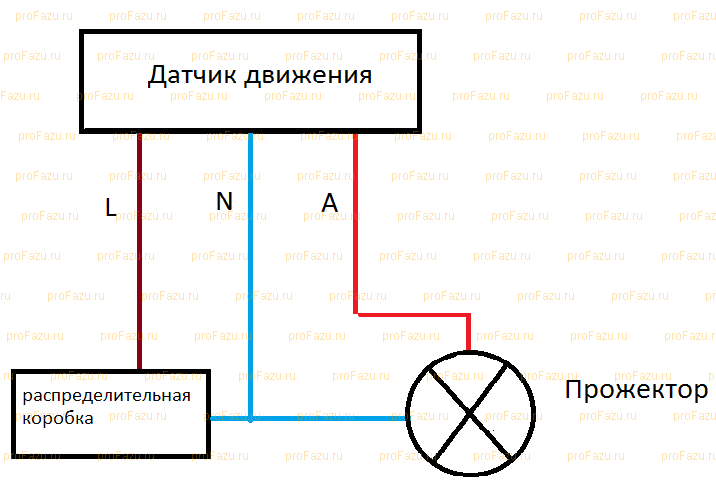

На рисунке представлена стандартная схема подключения приборов.

Датчик движения для включения света: устройство + принцип работы

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

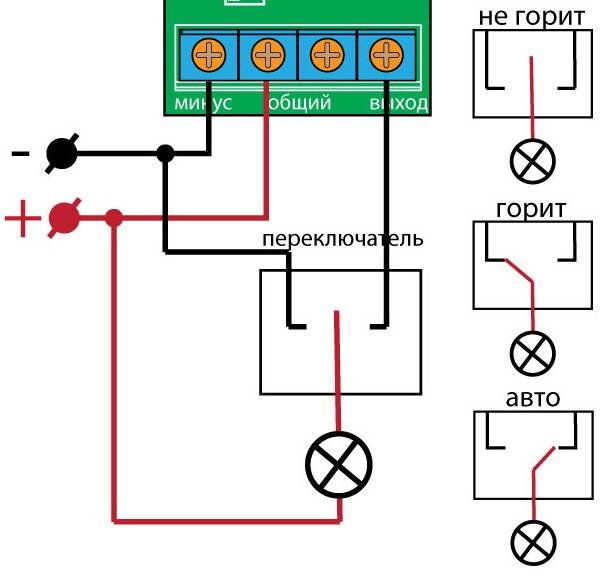

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

Популярные статьи  Ищу отзывы или форум про натяжные потолки, какие у них недостатки?

Датчик движения для включения света: устройство + принцип работы

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Датчик движения для включения света: устройство + принцип работы

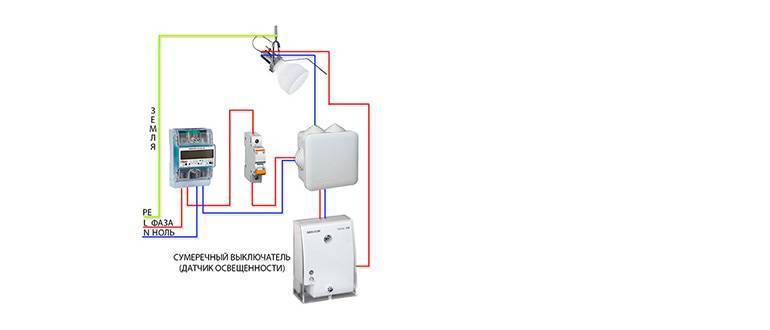

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

  • дальности;
  • углу обзора;
  • мощности подключаемой нагрузки;
  • наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Датчик движения для включения света: устройство + принцип работыУгол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

Датчик движения для включения света: устройство + принцип работыОт дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Датчик движения для включения света: устройство + принцип работыОбязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

  • встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
  • настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
  • задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

Датчик движения для включения света: устройство + принцип работыДД с фоторелеДатчик движения для включения света: устройство + принцип работыДатчики могут ложно срабатывать на домашних животныхДатчик движения для включения света: устройство + принцип работыФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

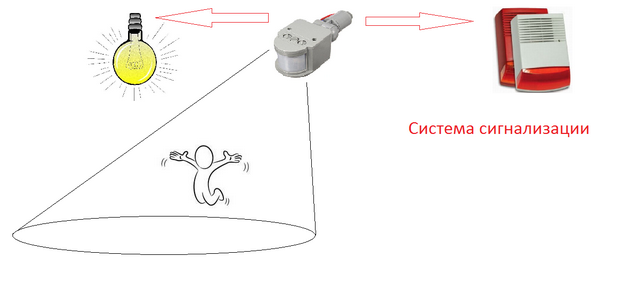

Варианты использования датчика движения

Кроме осветительных устройств сенсор движения может быть использован и для включения других средств оповещения. Это может быть звуковой маячок или система центральной сигнализации. При дополнении охранного комплекса сенсор монтируется при наиболее важных входах в здание или в коридорах. Также можно использовать датчик в качестве коммутатора для включения освещения в темных помещениях, где постоянно требуется включать светильник.

Датчик движения для включения света: устройство + принцип работы

Намного проще и удобнее автоматизировать процесс. Сенсор при появлении в зоне действия человека автоматически замкнет цепь питания лампы и после ухода объекта из зоны — отключит. В зависимости от модификации датчик может быть настроен на отсрочку момента отключения после пропадания человека от 10 с до 7 м. Это позволит не только обеспечить комфортные условия передвижения, но и экономию электрической энергии, потому что свет будет гореть только при нахождении человека в зоне действия излучателя и приемника.

5 основных параметров

  • дальность действия — расстояние, на котором сохраняется работоспособность.
  • светочувствительность – параметр определяющий невосприимчивость к свету. Сильная «засветка» сказывается на работе. Чтобы исключить влияние света на большинстве ДД имеется регулятор, с надписью  «Люкс» (единице измерения освещенности).
  • время задержки отключения – время, в течение которого будет гореть свет после срабатывании. Этот параметр настраивается в пределах от нескольких секунд до минут.
  • мощность нагрузки – чем больше этот параметр — тем лучше (но в разумных пределах). Для бытовых ДД для освещения мощность нагрузки не превышает 1,5 кВт.
  • зона действия (угол обзора) – это «широта» охвата в градусах. Для сенсоров, установленных на потолке зона действия круговая (т.е. 360), для настенных – от 120 до 180.

Еще 2 нюанса о параметрах:

  • Напряжение питания для ДД стандартно – 220/230 В
  • Сенсор не успевает среагировать при движении очень быстрого объекта. На некоторых ДД еще указывается и скорость срабатывания, часто – от 0,5 до 1,5 м/с.

Настройки и выбор места

При установке датчиков в помещениях, учитывайте следующие правила:

  1. Нельзя, чтобы на них напрямую попадал свет от ламп.
  2. В зоне их воздействия не допускается присутствие стеклянных перегородок или громоздких предметов, которые будут затруднять обзор.
  3. Если помещение очень большое, то целесообразно монтировать потолочные датчики, чтобы зона воздействия была круговая.
  4. Не должны мешать работе датчиков отопительные системы или кондиционеры, чтобы минимизировать ложное срабатывание устройств от тёплых потоков воздуха.

Существуют специальные модели, которые не реагируют на перемещение объектов, не превышающих по массе 40 кг (это указывают в паспортах на датчики). Если с вами в доме проживают домашние животные, лучше сразу остановите свой выбор на таких вариантах.

Популярные статьи  Утеплитель изовер технические характеристики: фото материалов и калькулятор для расчета укладки

При установке прибора на открытых уличных пространствах есть свои нюансы:

Подключаемый прибор должен защищаться от попадания прямого солнечного света днём.
Между устройством и зоной его воздействия не допускается присутствие кустарников и деревьев

Опять же в случае сложной конфигурации участка, понадобится несколько датчиков.
Также проследите, чтобы на ваше устройство не попадало освещение с соседних участков или от уличных фонарей.
Очень важно правильно выбрать чувствительность прибора. Она должна полностью покрывать зону контроля, но не прихватывать территорию за ней, иначе среагирует на любого проходящего мимо человека.
Обязательно регулярно нужно протирать линзу датчика, всегда держать её в чистоте, в противном случае накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.. Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе

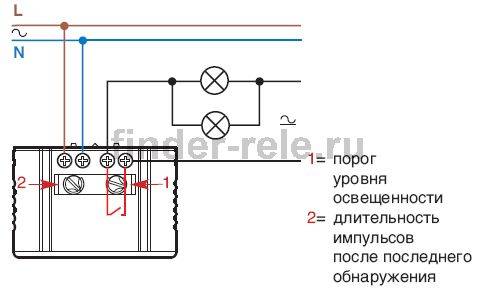

Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность

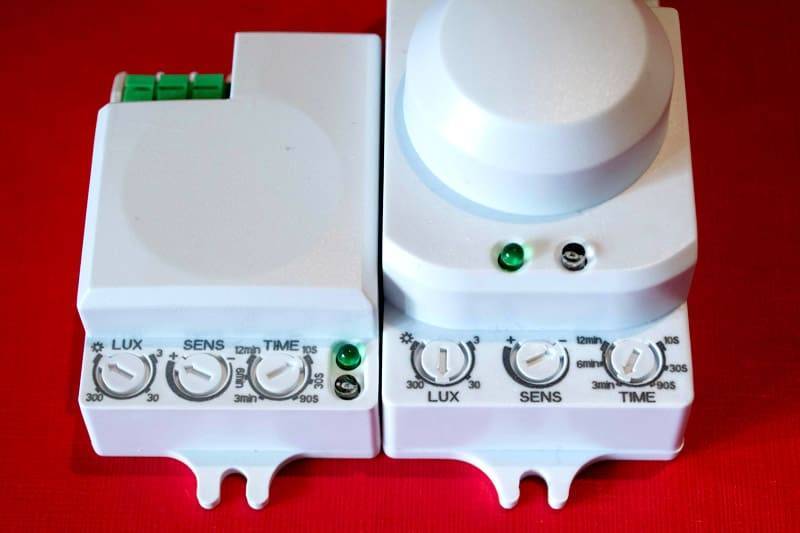

Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе. Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность.

В следующем видео рассматривается настройка датчика движения для совместной работы с прожектором:

Когда будете выбирать датчик движения, обращайте внимание на следующие его технические параметры: радиус действия, способ монтажа, угол обнаружения в горизонтальной и вертикальной плоскости, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещённости и возможность регулирования задержки времени до отключения

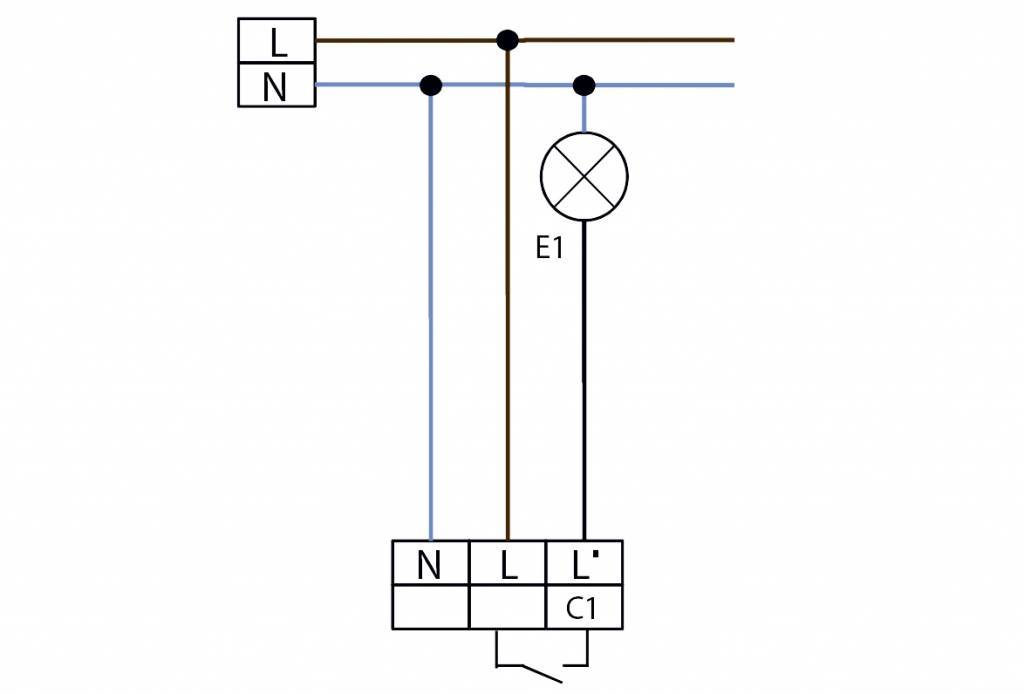

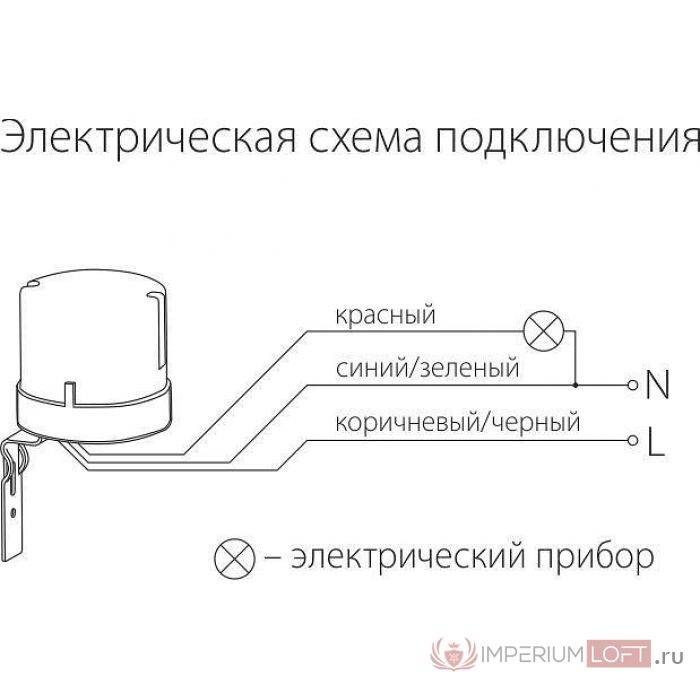

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
