Что такое ригель

Содержание

Отличие ригеля от балки заключается в следующем:

  • Ригель – это балка, выполняющая опорную функцию.
  • Он устанавливается лишь в горизонтальном виде.
  • Балка работает преимущественно на изгиб.
  • Назначение балки заключается в перекрытии строительных конструкций.
  • Балка – самостоятельный строительный и расчетный элемент.
  • Ригель – это часть опорной рамы, тесно связанная со стойками.
  • Сфера применения ригеля более широка.
  • Он производится из дерева, металла и железобетона.
  • Балки бывают деревянными и металлическими.
  • Ригель – это стержень любой конструкции.
  • Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

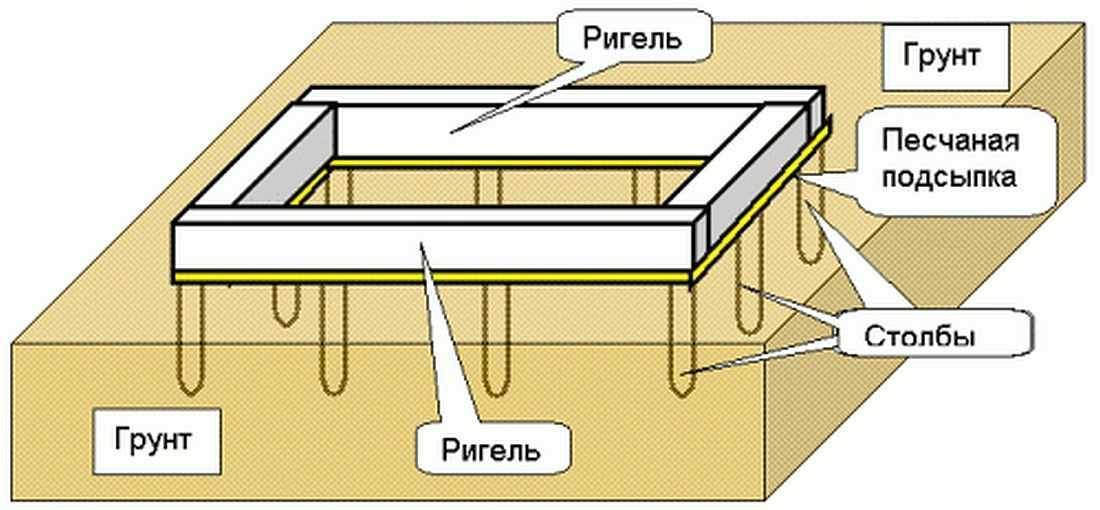

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

  1. Ригель является горизонтальной опорой, а балка является ;
  2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
  3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

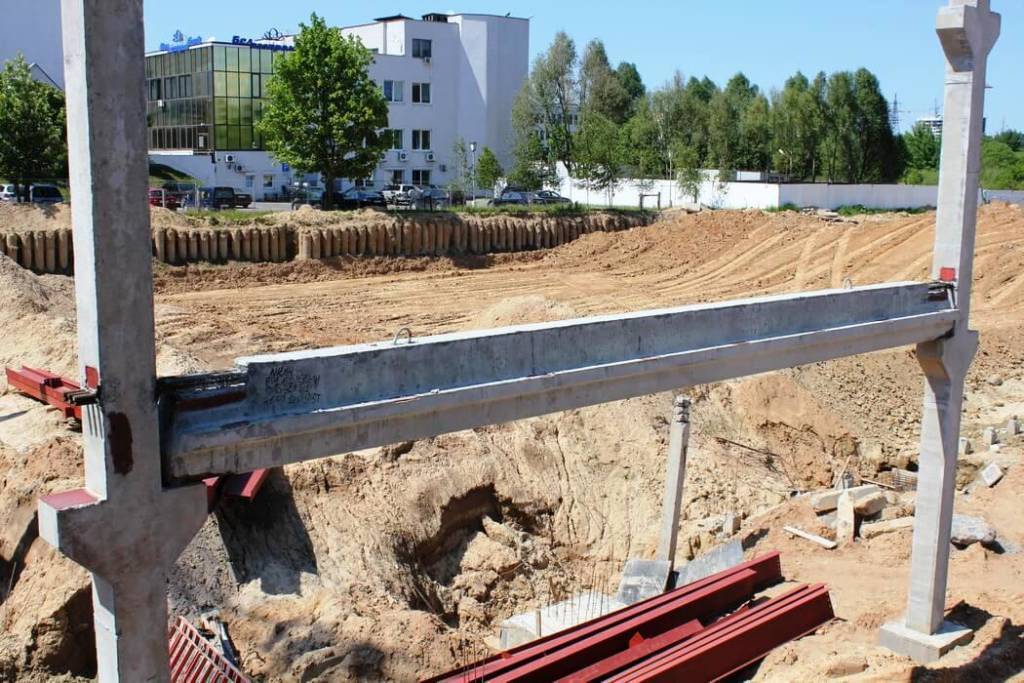

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

  1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
  2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
  3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
  4. Пропорционально распределяет нагрузки.
  5. Сокращает срок возведения зданий.
  6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
  7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.

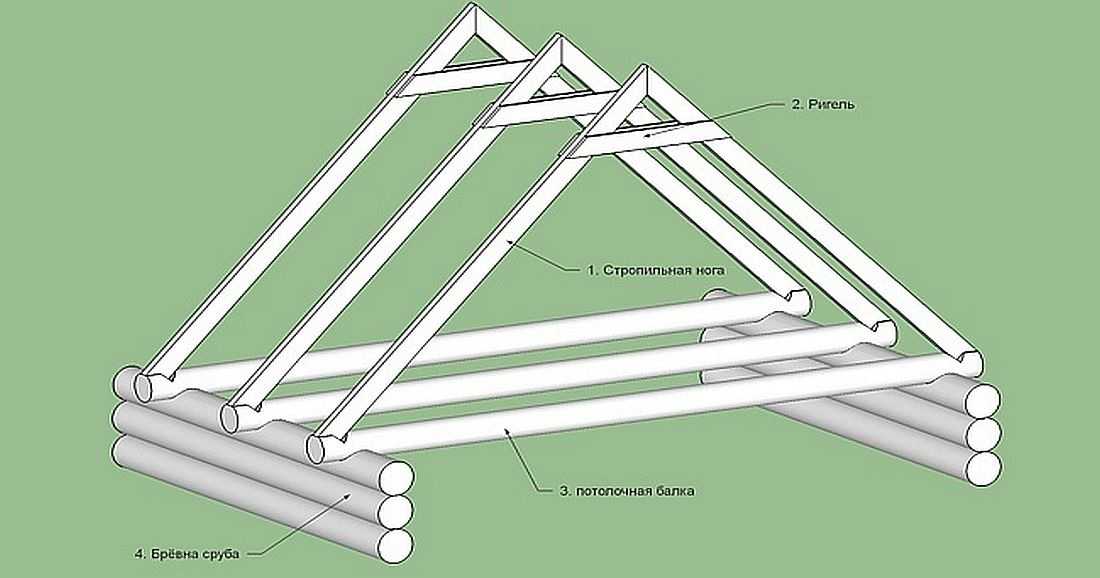

  8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

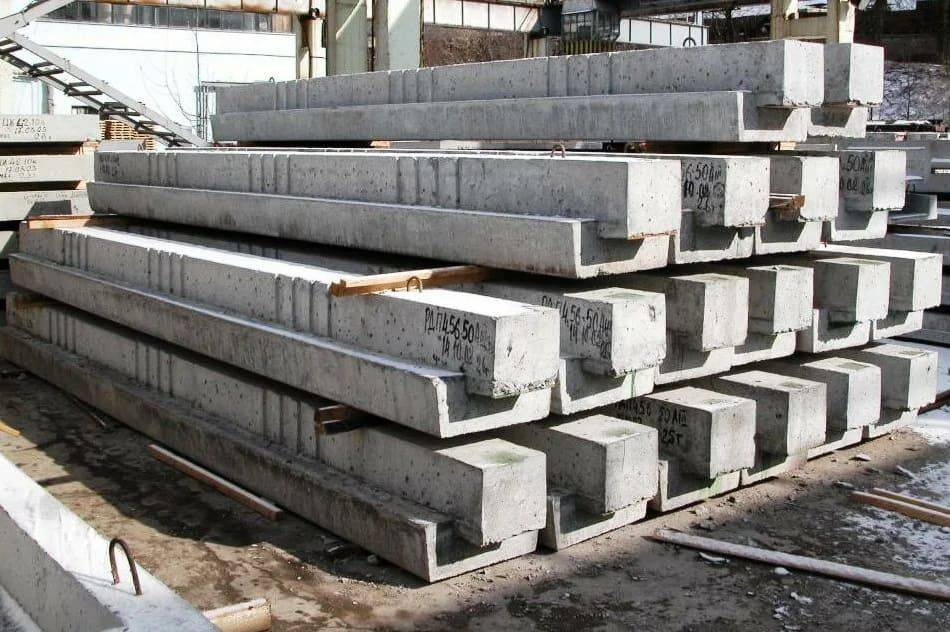

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

  • используется качественный прокат, прошедший термическую закалку;
  • арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
  • в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. Ригеля бетонные отливаются различной формы в зависимости от назначения

Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

  • прямоугольную, без выступов (без полок);
  • с одной полкой (Г образные, однотавровые);
  • с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Популярные статьи  Как сделать дверь из досок своими руками: типы и способы изготовления
Форма ригеля Маркировка Назначение
С одной полкой (однополочные) РО РОП

РЛП

РОР

Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные РД РДП

РДР

Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП),

Ребристые плиты (РДР)

Прямоугольные, без полок Р прямоугольная РБ бесполочная

РБП

РБР

Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные РКП Консольных конструкций

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

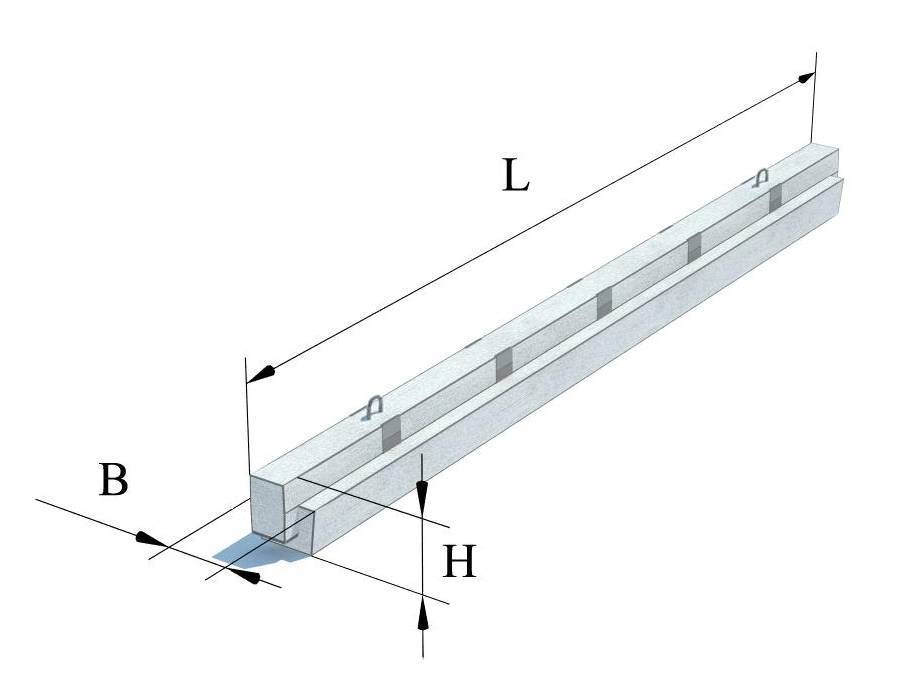

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля Размер по ширине (мм) Размер по высоте (мм)
РВ-32-4.5 3190 160
РВ-36-4.5 3590 160
РВ-40-1.3 3990 160
РВ-46-2.5 4590 380
РВ-56-3 5590 160
РВ-60-3 5990 160
РВ-64-3 6390 160
РВ-64-4.5 6390 160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля Размер по ширине (мм) Размер по высоте (мм)
1Р14-12 1400 400
1Р20-12 2000 400
1Р26-8 2600 400
1Р32-8 3200 400
1Р38-8 3800 400
1Р44-8 4440 400
Р56-12 5600 400
Р56-8 5600 400
Р62-12 6200 400
Р62-8 6200 400
Р74-8 7400 400
Р86-8 8600 520
РДП 4.26-(40-110) 2560 520

Ригельные балки для опалубки

Отличаются элементы формами и размерами ригеля для опалубки. Выделяют следующие разновидности:

  • Бесполочные. Это элементы прямоугольного сечения, применяют их при монтаже опалубок перекрытий;
  • Однополочные. Ригельные балки, имеющие сечение в форме буквы «Г». Этот вариант используется при строительстве лестничных клеток.
  • Двухполочные. Ригельные балки с сечением в форме буквы «Т», этот вариант может служить опорой для двух палуб опалубки.

Такие формы характерны для железобетонных и металлических ригелей. Помимо ригелей, в состав опалубки входят следующие элементы:

Что такое ригель

  • балки двутавровые;
  • палубы из ламинированной фанеры;
  • расходные элементы – уголки, подкоси и пр.;
  • крепеж.

После сборки ригельно-балочной опалубки получается прочная и надежная конструкция, способная выдерживать давление до 8000 кг на квадратный метр. При использовании ригельных балок со специальной перфорацией, можно собирать формы самых разных размеров, так как стяжные винты можно устанавливать в наиболее удобных местах. Это особенно актуально при постройке форм для колонн и других архитектурных элементов небольших линейных размеров.

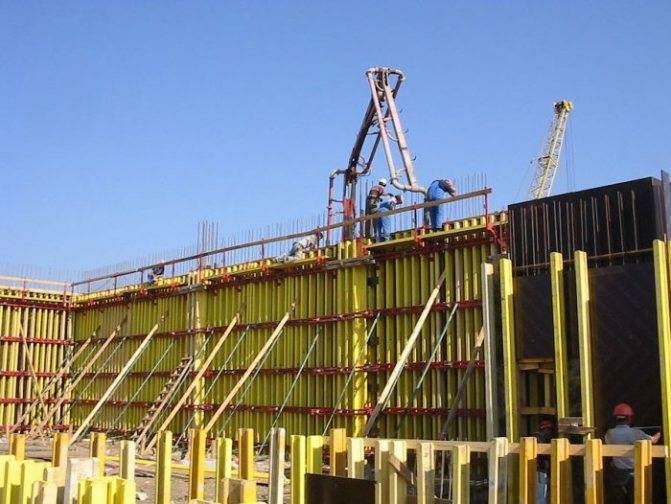

Ригели и балки – это элементы, из которых собирается опалубка для постройки различных архитектурных элементов начиная от фундамента, заканчивая колоннами и другими украшениями здания. Используются ригели для создания несущей основы каркаса, изготавливается этот элемент из дерева, металла или армированного железобетона.

Отличие ригеля от балки

Строительная индустрия развивается активно, что увеличивает количество новых терминов с каждым днем. Их правильное применение зависит в большей мере не от того, как мы их понимаем, а чем названия отличаются между собой в практическом применении.

Двутавровый ригель для опалубки перекрытий

Очень жаль, что не только люди, далекие от строительной сферы, но и инженеры часто попадают в тупик, особенно в том случае, когда их спрашивают о разнице между балкой и ригелем. Она действительно есть и нельзя на это закрывать глаза. Данный раздел раскроет ответ на этот сложный технический вопрос.

Что это такое

Выше мы узнали, что ригелем называют горизонтальный опорный элемент. К нему пристраиваются другие несущие конструкции, и его основной функцией является распределение нагрузки стропил на балки. Он может быть изготовлен из разных материалов, в том числе и из железобетона, от чего в итоге и зависит его форма.

Ригель считается основой будущего каркаса

Балкой называют конструкционный строительный элемент, главной функцией которой является работа на изгиб. Она является несущей конструкцией, которую чаще всего изготавливают из древесины или металла.

Двутавровая металлическая балка

Давайте сравним

Итак, мы выяснили понятия, теперь давайте определим, в чем же собственно разница между ними и почему категорически нельзя заменять одно другим.

Вы можете ригель назвать балкой, однако примите во внимание то, что он станет несущим элементом, установленным горизонтально. Тем самым у вас он станет несущей балкой, являющейся основой будущего каркаса, который возводится именно с помощью балок

Использование ригеля в качестве несущего элемента

Так как они работают на изгиб, с их помощью возводят не только чердачное помещение, но и межэтажные перекрытия. В этом и есть одно из отличий, так как ригель является стержнем строительной конструкции, в то время как балка используется для создания каркаса.

Поэтому сфера использования первого гораздо шире, из-за того, что он считается основным элементом строительного процесса. Балки же применяют лишь как элемент покрытия или перекрытия. Данная особенность еще связана с тем, что они могут быть только металлическими или деревянными, а вот ригель – еще и из железобетона. Это существенно расширяет сферу его применения.

Следует также отметить, взяв за основу процесс строительства и его терминологию, что балка все таки самостоятельный конструкционный элемент, размеры которого при проектировании тщательно рассчитываются. Ригель же часть рамы, жестко связанной со стойками, так что в процессе проектирования расчет не производится.

Если брать во внимание данные сведения, понятие балки предстает перед нами в более широком свете, а вот назначение ригеля определено четко и не изменяется в зависимости от условий. Мы подошли к тому, что можем сказать:

Мы подошли к тому, что можем сказать:

  • балка – широкое понятие;
  • ригель – является балкой, но выполняет узкоспециализированную функцию.

Изготовленный своими руками ригель выполняет функцию балки

Подытожим наши исследования:

Ригель 1. Является балкой, которая выполняет опорную функцию.2. Его можно устанавливать только горизонтально.

3. Является частью опорной рамы, которая тесно связана со стойками.

4. У него широкая сфера применения.

5. Изготавливается из дерева, металла и железобетона.

6. Стержень любой конструкции. Балка 1. Основная работа — на изгиб.2. Ее назначение — перекрытие строительных конструкций.

3. Это – самостоятельный расчетный и строительный элемент.

4. Бывает из металла и дерева.

5. Основа для создания каркаса.

Предназначение ригеля

Передача нагрузки на стойки происходит при установке изделия на вертикальные конструкции любого типа. Ригель при возведении построек является опорой для междуэтажных плит или крыш над промышленными и складскими помещениями. Обустройство плоского покрытия с опорой на поперечную балку чаще всего встречается при возведении помещений с большим внутренним объемом. На определенном по проекту расстоянии устанавливается вертикальная стойка. И опираясь на нее и наружную несущую стену, укладывается ригель.

Что такое ригель

Можно устанавливая опоры через заданные промежутки установить верхние плиты над достаточно большой площадью. Такой способ укладки плит часто применяется при перекрытии больших торговых помещений. После установки связки такого типа на колонны, на нее производится укладка междуэтажных плит.

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

  • форму профиля;
  • высоту сечения;
  • длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

  • несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
  • класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

  • стойкость к воздействию едких газов,
  • степень сейсмостойкости,
  • некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6.56-110.

Профили

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:

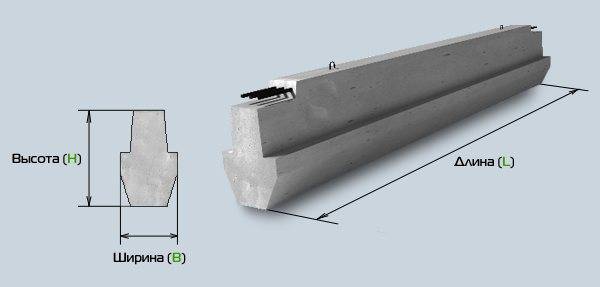

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

Популярные статьи  Обзор дымоходов Российского производства: разбираемся какому бренду можно доверять

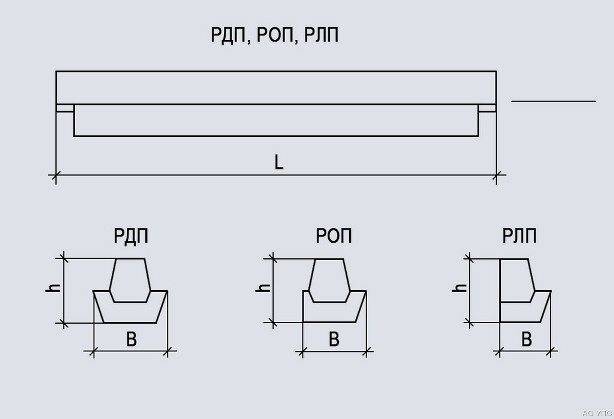

РДП и РДР

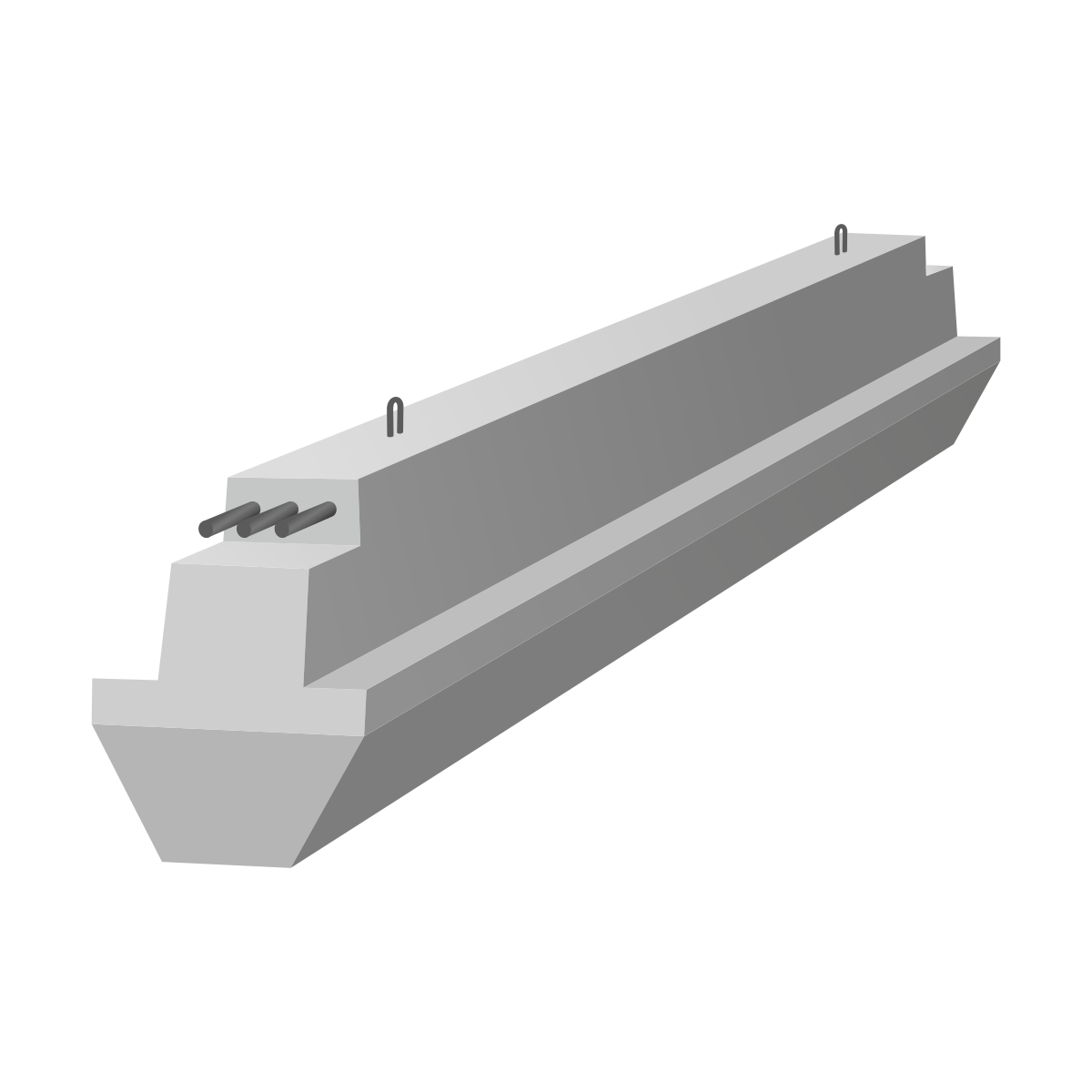

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

РКП

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

Как изготавливают ригель

При строительстве частного дома можно ригель залить самостоятельно. Для заливки ригеля потребуется арматура (высокопрочная), которую скрепляем проволокой, и понадобиться бетон.

Собираем опалубку так, чтобы бетон не смог вытечь и в готовую конструкцию заливаем бетонную смесь без остановки. Через 28 дней ригель будет полностью готов.

Металлический

Ригель в ювелирном мастерстве, служит для уменьшения колец, цепочек, или для их выравнивания. На ювелирном ригеле присутствует измерительные черточки.

Существует несколько форм ригеля:

  • квадрат;
  • круг;
  • прямоугольный.

Ригель – часть замка

Ригель замка – это часть, которая выдвигается с самого замка и соединяет одну часть стенки с дверью. Когда ключ крутите, то выдвигается как раз ригель, который помогает закрыть или открыть дверной замок. Он бывает в замках круглой формы.

Является достаточно надежным, если качество металла будет хорошим. В замках ригеля встречаются от одного до шести штук, большое количество ригелей встречается уже в современных замках, а в старых чаще всего можно встретить одну или две штуки.

В строительстве

Ригель, как строительный материал, где используется, как опора, как соединительный элемент стоек между собой. Для строительства ригель бывает деревянный, железобетонный или металлический. Для строительства деревянных домов используется естественно деревянный ригель, а для многоэтажек их железобетона.

Функции ригеля: соединять стойки, объединять опоры, стойки.

Ригель применяется в строительстве не только на крыше, но и перегородках, в одной постройке ригель достаточно часто можно встретить. Для разных функций у ригеля своя форма.

Самые распространенные формы в сечении – это квадрат или прямоугольник, такие ригеля используются для стропил. Деревянный ригель выглядит, как брус.

В мостостроении

При строении мостов используется железобетонный ригель, с помощью его соединяются вертикальные опоры моста, и усиливает данную конструкцию, поскольку ригель кладут от одной опоры к другой, то жесткость конструкции обеспечивается полностью, что позволяет быть мостам, крепкими.

Особенности производства

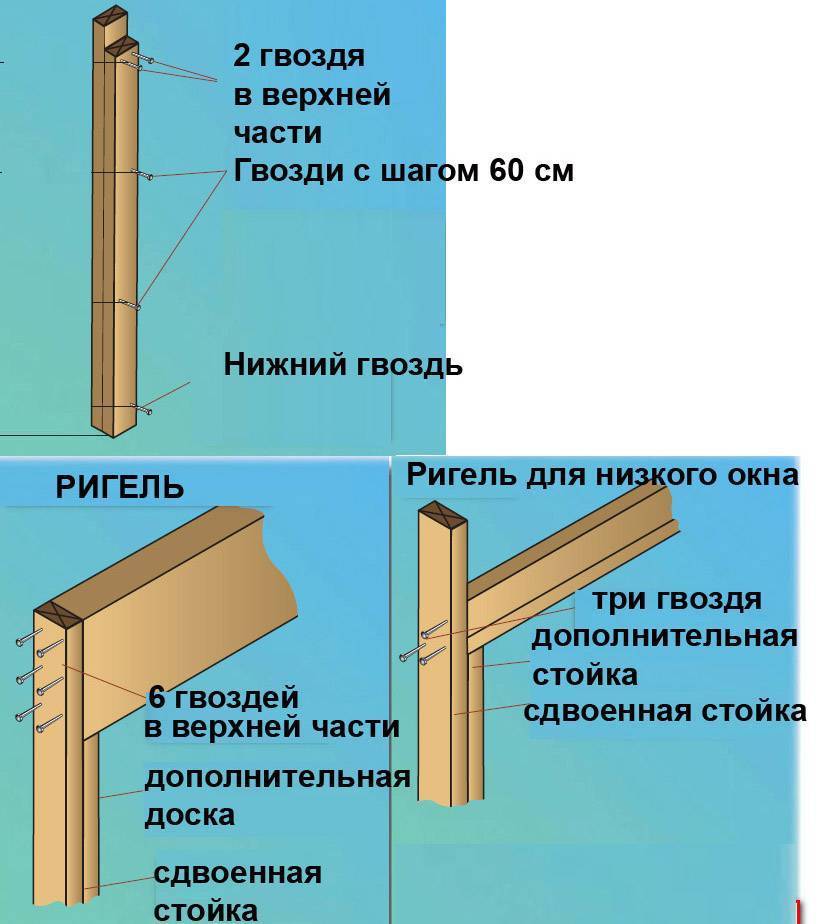

Как сделать ригель из дерева? Из цельной древесины делают балки округлой формы, швеллера, угловые балки. Обрабатывают их на деревообрабатывающих станках с ЧПУ (компьютерным управлением). Двутавровый ригель больших размеров изготавливают из комбинированных материалов. Опорные конструкции делают из бруса, соединяя их полосками, вырезанными из OSB плиты.

Цены на OSB плиты

Важной составляющей каркасных элементов конструкций является их горизонтальное соединение ригелем. Учитывая, что основное назначение этого элемента – соединение опорных конструкций и распределение нагрузок, они должны соответствовать строгим техническим требованиям

На все виды разработаны ГОСТы, допустимы минимальные отклонения. В зависимости от типа конструкций, проекта изготавливают из разных материалов. Данный вид продукции пользуется устойчивым спросом на строительном рынке.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

  • Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
  • Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что  эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Чем отличается балка от ригеля?

В чем заключаются основные отличия балки от ригеля? Какой из них является несущим элементом, а какой нет?

Балка является элементом несущим. Ее функция – работа на изгиб. Поэтому при проведении проектирования ее параметры тщательно рассчитываются. Она изготавливается из некоторых сортов дерева либо металла. Применяется только при строительстве зданий. Используется как перекрытие или как покрытие.

Ригель – это всегда горизонтальный опорный элемент. Его задача – распределение нагрузки от стропил на балки. Учитывая, что ригель – это лишь часть рамы, которая увязывает стойки, то при создании проекта его параметры не рассчитываются. В отличие от балки он может быть еще и железобетонным. Поэтому сфера использования ригеля значительно обширнее, чем у балки. Иногда ригель может выполнять функции балки, тогда этот элемент также будет несущим.

И ригель и балка – это очень важные детали конструкции, в том числе обе эти детали являются несущими.

Балка это деталь, на которую опираются конструкции, которая имеет назначение держать на себе вес и нагрузки, обычно это длинное изделие из разного материала (дерево, железо-бетон или даже просто метало- конструкция), которая своими краями опирается на, стены или другие опоры, а своей площадью служит опорой для других конструкций.

На фото огромные мостовые балки.

Теперь поговорим о ригеле – это тоже несущая деталь, причём её функции, весьма обширны.

Ригель может быть и якорем натяжки, и амортизационным усилителем, и сам являться и несущим перекрытием, и выполнять функцию балки и прочих деталей, и даже использоваться как фундаментный элемент.

Но основное назначение ригеля, это поддерживать, усиливать или стабилизировать, противостоять нагрузкам.

Ригель бывает разной формы и размеров, но в основном классические ригеля выглядят вот так как на фото, в виде рессоры автомобилей.

Популярные статьи  Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента

Балкой называют несущую конструкцию, устанавливаемую на две (или больше) опоры, изготовленную из металла или дерева. Это один из элементов конструкции, предназначенной для того, чтобы выдерживать (без заметных деформаций) изгибающую нагрузку.

Ригелем называют основной опорный элемент, с которым стыкуются другие несущие конструкции. Функции ригеля состоят в равномерном распределении нагрузок на балки. Именно так и создается крыша, когда стропила крепятся к ригелю, который переносит испытываемую кровлей (стропилами) нагрузку на балки. Изготавливается ригель из древесины, железобетона или металла.

Таким образом, отличие ригеля от балок заключается в том, что он является как бы несущей балкой, которая служит основой для создания каркаса, состоящего из балок. Возможность изготовления ригелей из железобетона способна значительно увеличить значение выдерживаемых им нагрузок, чего нельзя сказать о балках.

На представленной ниже схеме каркаса промышленного здания отчетливо видны различия между ригелем и балкой.

Ригель обозначен цифрой 2, цифрой 3 – балки.

Гост серия и маркировка

Соответствие продукции ГОСТу обеспечивает надежность конструкции и длительный срок эксплуатации. Даже мелкая оплошность при выборе ригеля может иметь большие негативные последствия.

Типы жби Ригелей согласно ГОСТУ — как их определять

Ригель двухполочный РД – делится на 2 под типа, его роль удерживать плиты с обоих сторон

  • Ригель РДП – применяется для пустотных плит
  • Ригель РДР – применяется для плит с ребристым основанием

Ригель однополочный РО – также имеет 2 под типа, и его роль поддерживать плиту только с одной стороны

  • Ригель РОП – применяется для пустотных плит
  • Ригель РОР – применяется для ребристых плит перекрытий

Ригель бесполочный РБ – применяется в местах где нужна бесполочная подпорка плиты, имеет 2 под типа:

  • Ригель РБП – по аналогии свыше, для пустотных плит перекрытий
  • Ригель РБР – используется для ребристых плит

Ригель РЛ – при установке лестничных клеток, используют данный тип ригеля, который так же делится на 2 вида:

  • Ригель РЛП – применяется для пустотных плит
  • Ригель РЛР – используется для ребристых плит перекрытий

Три дополнительных вида ригелей для особых участков

  1. Ригель РКП – применяется для удержания балконной плиты
  2. Ригель Р – самый простой ригель в форме прямоугольного сечения
  3. Ригель РФ – фасадный ригель, его целью является связывать между собой колонны, фасадные плиты и плиты перекрытий.

Что означают цифры и буквы в названии маркировки Ригеля

  • Буквенно-цифровое обозначение до дефиса:
  • Буквы – тип ригеля.
  • Число до точки – высота сечения.
  • Число после точки – длина ригеля в дециметрах (округлено в большую сторону).
  • Буквенно-цифровое обозначение после дефиса:
  • Параметры накрузки (кН/М) или порядковый номер.
  • Класс стали.

Что такое ригель

Определение типа ригеля по его виду, размеры и сечения

В первой части маркировки может использоваться сокращенная форма названия ригеля – (Р) и порядковый номер типоразмера. Также производитель может использовать свою маркировку, которая описывает особенности продукции, но, как правило, данная маркировка не перечит ГОСТу. Просто следует уточнить всю информацию.

В ГОСТе 13015.0 прописаны такие требования к железобетонным ригелям как: прочность, морозостойкость и водонепроницаемость бетона, толщина защитного слоя, защита от коррозии и т.д.

В соответствии с ГОСТом 26633 к бетону предъявляется особое требование – он должен быть «тяжеловесным» (то есть от класса B22 до B40).

Типы и виды Ригелей

Размеры

Что такое ригель

3 критерия по которым выбирают жби ригели, высота, длина, ширина

Размеры железобетонных ригелей диктуются ГОСТом, требованиями действующего стандарта, рабочими чертежами и технологической документацией.

Размер продукции и площадь сечения будет зависеть от уровня нагрузки и типа конструкции. Все параметры, такие как длина (L), ширина (b) и высота (h), подбираются индивидуально по типу продукции и в зависимости от нужных характеристик. С полным списком товаров можно ознакомиться в каталоге.

Отличие ригеля от балки

Ригель можно отнести к одному из узкоспециализированных видов балок. Балка — понятие более широкое. При проектировании ее работа, как самостоятельной единицы конструкции каркаса, рассчитывается преимущественно на изгиб, независимо от способа укладки, — под наклоном или горизонтально.

Балки делают деревянные или металлические, они часто бывают с пустотами внутри. Для таких изделий характерна пониженная масса.

В отличие от балки, ригель из железобетона:

  1. Делают для выполнения заданных функций, которые не меняются в зависимости от условий.
  2. Устанавливают изделие только горизонтально.
  3. Детали в зависимости от места применения делают различных форм, сечений, профилей. Его материал также может по параметрам отличаться в связи с назначением.

Балки изготавливают менее специализированные. Серии выпускаемых промышленностью ригелей отличаются широким спектром типоразмеров, поперечных сечений, длин.

Так серия 1.402.1-20с используется в районах с повышенной сейсмической активностью (до 9 баллов), в сооружениях с сетками колонн для каркасов производственных зданий.

Серия 1.402.1-19 с помощью стальных связей обеспечивает продольную устойчивость в несейсмических регионах или сейсмических — до 7 баллов.

Изделия 1РОР6.56-60 АIIIв используются для административных, общественных и промышленных сооружений в качестве опор, которые устанавливают в систему стоек. Прочность фундамента и его площадь увеличиваются.

В строительстве такие конструкции пользуются спросом, потому что для балок перекрытий и покрытий могут являться надежной опорой. Несущие элементы, расположенные вертикально и горизонтально, соединяются жестко.

Определение и назначение ригеля

Ригель имеет достаточно много функций. Он используется как вспомогательный стройматериал для возведения домов, так же название звезды на небе, ригель – является немецкой фамилией, его можно встретить в работе с драгоценными украшениями. Можно еще встретить множество значений этого слова, но мы разберемся в строительном ригеле.

Ригель берет начало от немецкого языка и переводится, как поперечная балка, и дает сразу понять, где она используется и как его устанавливать.

Ригель – элемент, опорной конструкции, который соединяет вертикальные стойки, и устанавливается по горизонтали, а уже к нему присоединяются остальные элементы.

Ригель должен быть устойчив к высоким перепадам температуры, достигать высокой прочностью, иметь водонепроницаемость, и быть противопожарным. Не подвергаться коррозии.

Зачем нужен ригель? У него очень важная задача – это соединять стойки, связывая их между собой, чтобы сооружение было крепким.

А еще одна важная задача ригеля, что он позволяет распределять нагрузку между каждыми стойками, чтобы она была не на одной половине сооружения, а распределяла нагрузку на все здания.

Используется как для строительства зданий, домов, так и для окошек, для лестниц и даже используют на электропередачах, для увеличения опорных конструкций.

Строение и состав системы Ригеля

Что такое ригель

Сравнительные размеры Солнца и Ригеля

Гигант не одинок. Он входит в систему, состоящую из трёх звёзд, определяемых буквами А, Б и С. Ригель Б и Ригель С светят в 500 раз меньше Ригеля A. В свете старшего брата их можно увидеть в телескоп средней мощности.

На протяжении нескольких десятилетий, в начале прошлого века, учёные спорили о Ригеле Б и Ригеле С. Одни утверждали, что это два разных объекта, другие — двойная звезда. Современная техника позволила установить, что Ригель Б и Ригель С спектроскопически двойная звезда. Они объединены между собой гравитационной силой. Ригель Б немного мощнее Ригель С. Имеют общий центр тяжести, вокруг которого вращаются за 9,8 суток. Расстояние между Ригелем и этой двойной системой 2200 а.е.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
