Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

Кирпичные беседки

Самыми долговечными можно считать именно кирпичные постройки. Они могут быть не только красивы, но и многофункциональны – хорошим решением будет объединение беседки и кирпичного мангала, тогда она точно станет любимым местом отдыха вашей семьи и друзей, где вы сможете готовить вкусную и полезную еду.

Тем, кто любит интересные дизайнерские решения, стоит отдавать свое предпочтение кирпичу – этот материал не только огнеупорен, но и позволяет украсить себя искусственным камнем или сайдингом. Такая беседка может быть открытой и закрытой.

Некоторые проекты предусматривают установку москитных сеток, окон или поликарбоната на холодное время года. Такие решения помогут вам отдохнуть на природе вне зависимости от погодных условий.

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.htmlАвтор forester86

Обшивка стен и фронтонов вагонкой

Для украшения и частичной закрытия от атмосферных воздействий мы обшиваем беседку вагонкой. Это небольшие доски, которые крепятся к беседке на гвозди с маленькой шапкой (её почти не видно). Вагонка идет внахлест друг к другу.

Последняя дощечка чаще всего нормально не влезает, поэтому её необходимо будет подрезать, сделать более узкой. При установке вагонки на фронтоны используется тот же принцип.

Обшивка фронтона

Обшивка первой стенки

Обшивка всех четырёх стенок

Данный процесс только выглядит простым. Чтобы все было ровно и без щелей, необходимо изначально провести некоторые работы, чтобы вагонка ложилась ровно в те места, в которые вы запланировали. В видео этот процесс объясняется в течение 3-4 минут, поэтому вопросов у вас возникнуть не должно.

Крыша беседки

Как уже писали вначале, крышу беседки будем делать четырехскатной, которая в отличие от двухскатной, как нам кажется, по внешнему виду гораздо привлекательнее.

Вначале из деревянного бруса сечением 100 на 100 мм изготавливаем деревянный восьмигранник длиной 80 см и делаем в нем пропил под две первых планки стропил.

Столбик крепится в центре крестовины и, как Вы поняли, необходим для крепления стропил крыши беседки и создания жесткой конструкции ее каркаса.

Таким образом, первые две стропилы крепятся сначала между собой вполдерева под соответствующим углом.

А затем вставляются в паз восьмигранного столбика и закрепляются саморезами.

Вид узла крепления сверху:

Такое жесткое крепление даст нам возможность собирать стропильную систему крыши, устанавливая ее сразу  на столбах опор, без использования ее сборки  «на земле», при которой монтировалась бы на опорные столбы уже готовая конструкция.

При расчете длины стропил учитывайте, что вылет свободных концов за пределы опорных столбов после установки крыши должен составлять не менее 30 см.

Далее, после установки 2-х первых стропил, по диагонали крепим внакладку на центральный столбик еще две стропильные планки.

А затем, после того, как каркас обрел необходимую устойчивость, закрепляем еще четыре планки стропил, которые нижними концами будут лежать на наружной связке опорных столбов.

Крепление выполняем с помощью саморезов или гвоздей. И на фото ниже посмотрите, как должно выглядеть место крепления стропил к восьмигранному столбику:

Готовый каркас крыши выглядит так, как на фото ниже:

Проектирование

Летняя кухня имеет схожую планировку со спроектированной в коттедже кухней-столовой. Одна половина постройки оборудуется, как рабочая зона, оснащенная местом для плиты, мойки и жаровни.

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

В частых случаях стандартный вариант кухонного пространства сменяется зоной барбекю, и специально обустраивается для того, чтобы заниматься приготовлением пищи на открытом огне. Свободная половина заполняется обеденным столом, стульями, диваном и иной меблировкой для полноценного досуга.

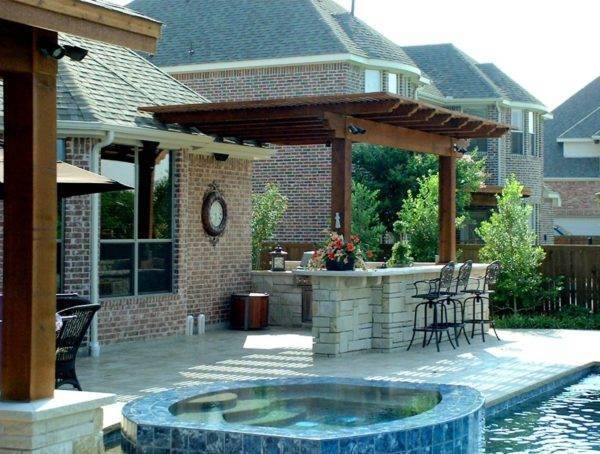

Сегодня летняя кухня стала совмещаться с иными постройками: баней, гостевым домом или кладовой для садового оборудования. Подобным образом можно сэкономить пространство.

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

Декоративная решетка для беседки

Установка декоративной обрешетки является необязательным этапом, но, возможно, Вы захотите дополнить дизайн постройки этим элементом, поэтому мы решили рассказать о том, как выполняется ее монтаж.

Для обрешетки нам понадобятся деревянные бруски 40 на 30 мм, которые можно нарезать электропилой из доски соответствующей толщины. С обоих концов планок нужно сделать срез под углом 45 градусов, а потом зашлифовать их поверхность от заусениц.

Планки крепятся с помощью саморезов к перилам и верхней обвязке так, как показано на фотографии ниже:

Размещение планок крест на крест и крепление к балкам верхней обвязки, обратите внимание, что дополнительно, где это необходимо, подкладываются дополнительные дощечки, на фото, видно, что левый верхний угол планки подложена дощечка. В итоге со стороны это выглядит так:

Популярные статьи  Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

В итоге со стороны это выглядит так:

В данном примере этот декоративный элемент мы делали несъемным. И, возможно, Вам и хотелось бы его установить, но при этом, чтобы была возможность снять его в случае необходимости.

Если «да», тогда ссылке далее мы рассмотрели, как сделать деревянную решетку для беседки своими руками, но при этом она выполняется, как отдельный конструктивный элемент, который обладает свободой монтажа/демонтажа. Кстати, такой элемент прекрасно подойдет для того, чтобы закрыть пространство между поверхностью грунта и дном постройки.

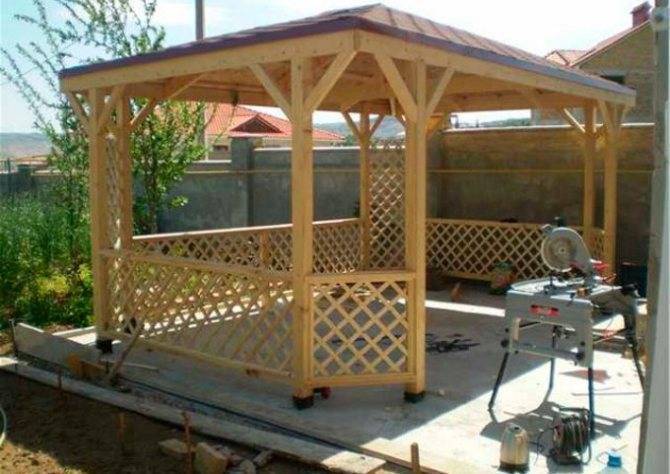

Теперь после монтажа решетки внешний вид беседки со стороны стал выглядеть так:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

  • Ширина — 80–135 мм.
  • Толщина — 28–40 мм.
  • Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

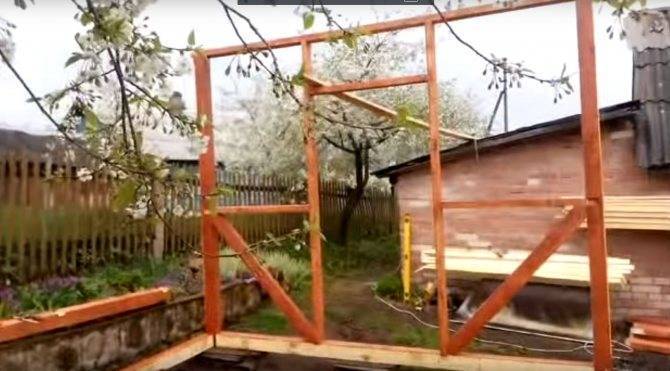

Возведение стен и установка каркаса

Как уже было сказано, в нижнюю обвязку вставляются столбы, которые составляют основу всей конструкции.

Важно заранее подготовить каждую из четырёх стен, после чего каждая из них по очереди укладывается на основание беседки, поднимается и закрепляется. Мастер в данном случае решил начать с передней стороны, затем с задней, после чего приступил к боковым

Популярные статьи  В чем выращивать рассаду?

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

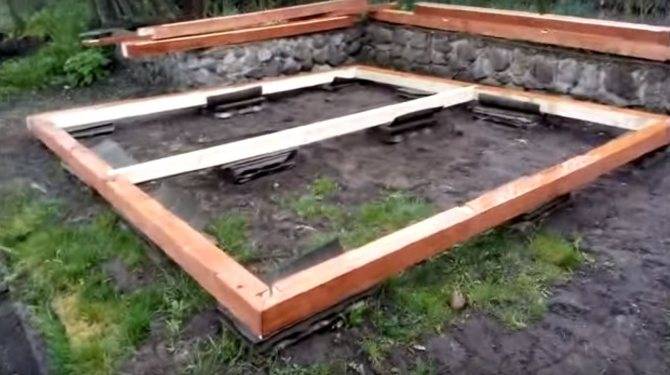

Нижняя обвязка с рубероидом

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)
Затем поднимается и крепится к обвязке

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

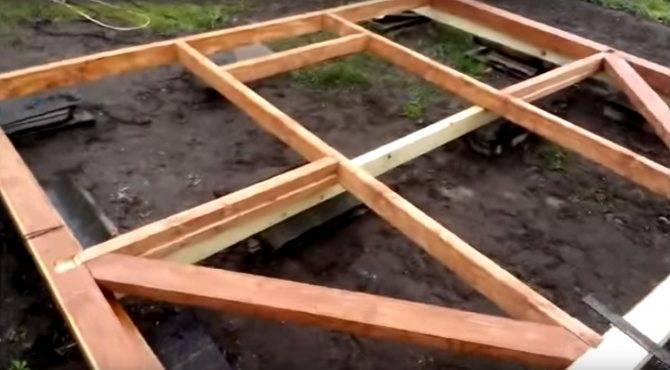

Передняя часть беседки укладывается на основание

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

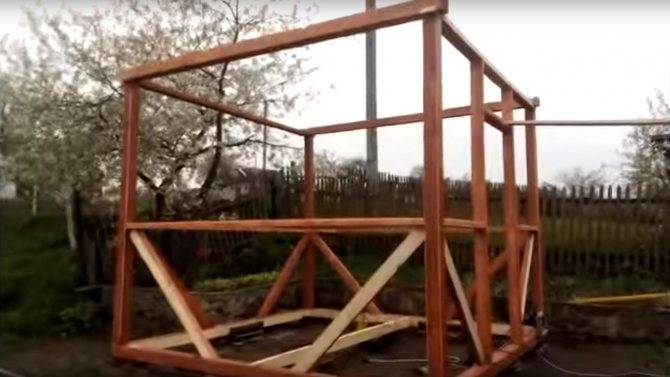

Подняв боковые стенки, получаем готовый каркас беседки

Так или иначе, объяснить на словах, как возводится каркас сооружения довольно трудно, рекомендую лучше вам посмотреть видео.

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

  • Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
  • Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
  • Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
  • Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
  • Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
  • Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
  • Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
  • Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
  • Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
  • Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
  • Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
  • После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

А это беседка из ВИДЕОКАССЕТ!!!

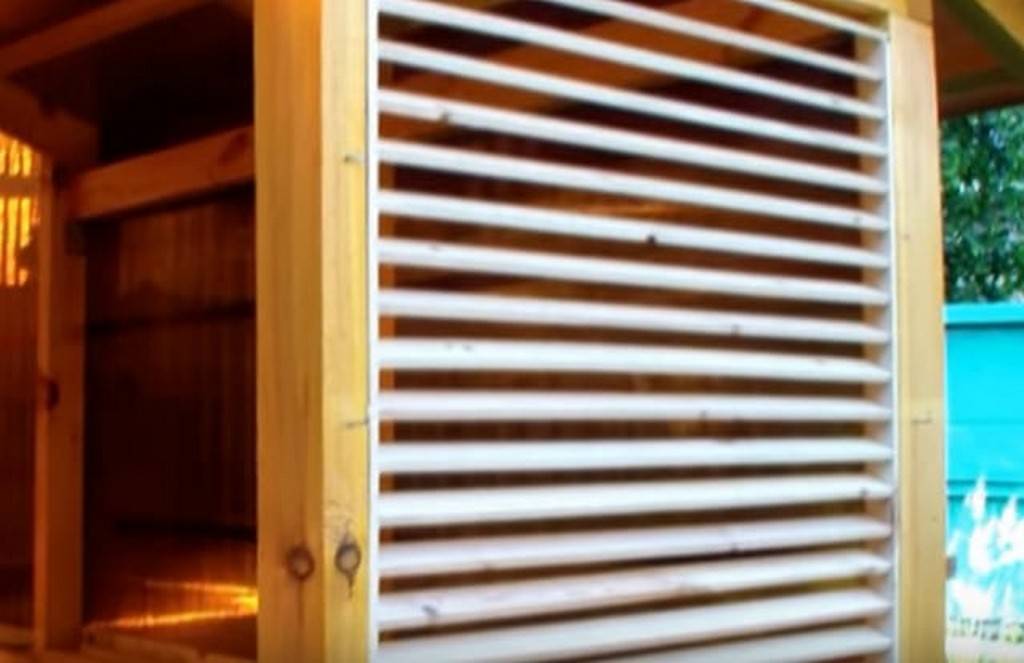

Беседка с камином и деревянными жалюзи

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

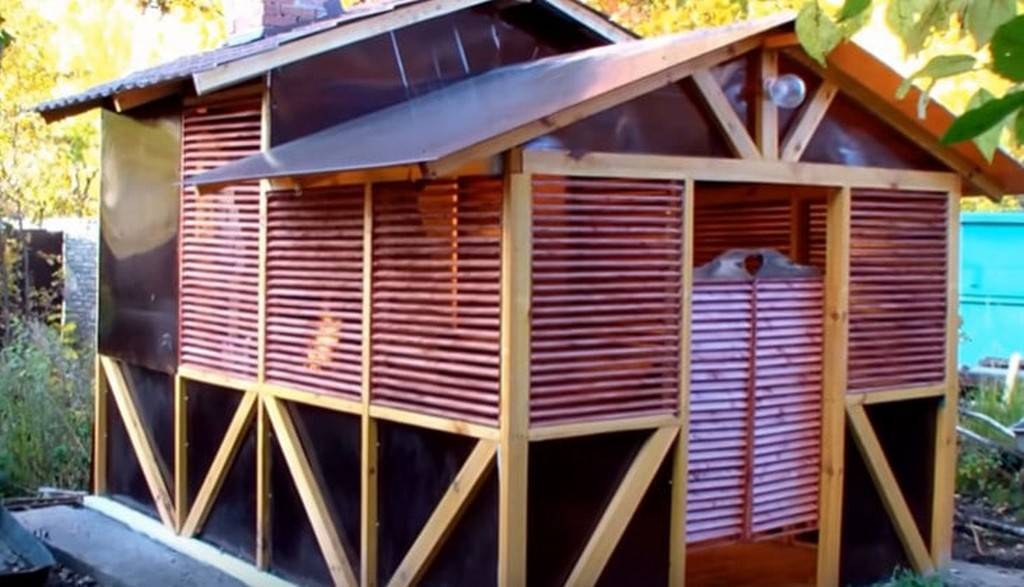

Беседка с камином и деревянными жалюзи

Если уж хочется не простого решения, а мини-кухни для садового участка, то есть вариант беседки с камином. Такая летняя беседка, сделанная своими руками, внутри может быть оборудована печкой и барбекю. Как смастерить самому такую зону комфортного отдыха с функциональным оборудованием, мы подробно опишем в дальнейшей пошаговой инструкции.

Начинать работу нужно с возведения печи. Порядок работ:

Берется ровный участок и расчищается под печь

Поскольку вокруг печи будет построена беседка, важно рассчитать необходимое расстояние. Крепление площади под печь будет произведено с помощью россыпи битого кирпича или щебенки

По периметру будущей печи устанавливается каркас из лагов, который укрепляется арматурой и засыпается цементом или бетоном.
Далее следует возвести из кирпича сами стенки печи.
На нужной высоте необходимо сложить трубу. Только делать это лучше, после того, как будет готов каркас беседки. Беседка по форме получится прямоугольной.

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

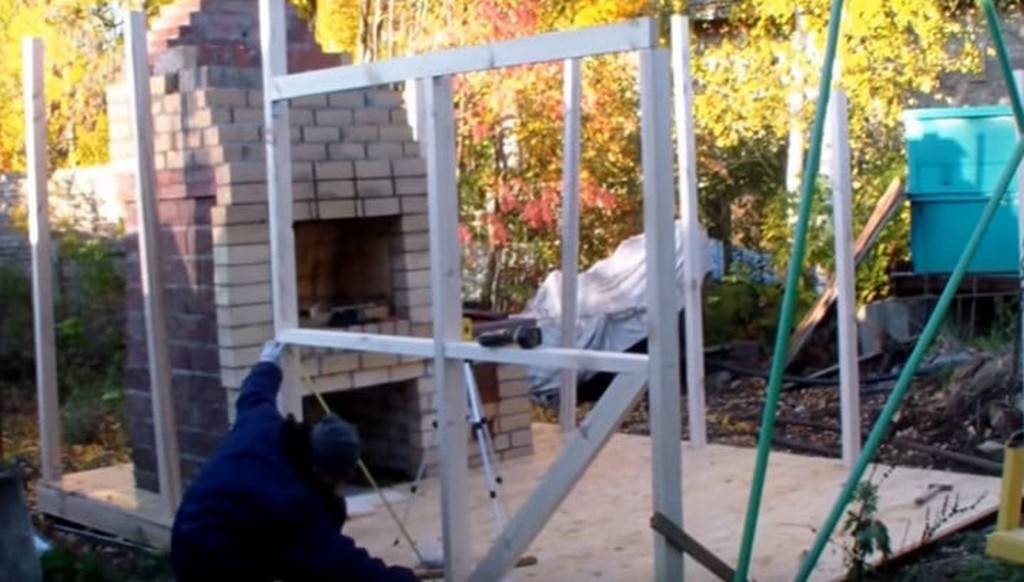

Каркас беседки с камином

Как сделать беседку:

  1. Положить лаги для пола, перед чем грунт следует застелить рубероидом.
  2. Уложить полы, обработав края.
  3. Сделать каркас для стен из бруса и закрепить его. Установить каркас крыши.
  4. Пока еще нет крыши, необходимо достроить печь, сложить и вывести трубу.
  5. Далее покрыть крышу профнастилом.

Беседка своими руками из дерева: пошаговая инструкция по постройке и идеи по обустройству (100+ фото)

Зашить стены вагонкой

У вас остались стены, которые нужно закрыть, то есть зашить вагонкой. Для декора оконных проемов, лучше всего использовать деревянные жалюзи из рейки 40 на 10 мм. Ещё для этой садовой беседки подойдут двери из рейки. Их можно так же сделать своими руками и навесить на рояльные петли. Внутреннее содержание беседки хорошо бы дополнить лавочками и столом из тех же досок. Своеобразный вариант — обжечь доску горелкой. В результате у вас получится стильный брус, который можно использовать, как для внутренней отделки беседки, так и для изготовления мебели.

Живая беседка (как сделать беседку)

Такая беседка не строится, а выращивается в буквальном смысле этого слова. Если вы готовы ждать, когда она вырастет, то это уникальный вариант, который защитит вас от солнца и в котором можно спрятаться и уединиться. Специальные гибкие деревья формируют зелёные стены и купол, такая изгородь даже лучше традиционной кровли.

Устройство фундамента беседки из дерева

В качестве примера будет использоваться небольшая деревянная беседка квадратной формы с четырехскатной крышей.

Популярные статьи  Влагостойкие стеновые панели под кафель – особенности материала и работ с ним

Выбрав подходящее место для беседки, приступают к подготовке площадки. Необходимо удалить весь мусор, убрать имеющиеся там кустарники и корни деревьев. Если имеются бугры или впадины, их выравнивают.

На заметку! Если есть возможность, не устанавливайте беседку недалеко от проезжей части или соседского забора, старайтесь расположить беседку в таком месте, чтобы из нее открывался красивый вид на сад, альпийскую горку или водоем.
Схема обустройства столбчатого фундамента для деревянной беседки размером 2,77х2,77 м.

Далее производят разметку под будущее строение. Для этого вбивают первый клин и от него размечают весь периметр сооружения, фиксируя углы клиньями. Между ними натягивают строительный шнур. На этом этапе очень важным является выдержать правильный угол, так как это впоследствии повлияет на прочность всей конструкции. Чтобы в этом убедиться, необходимо проверить диагонали получившегося квадрата. Если они одинаковы, то разметка выполнена верно и соблюден угол 90 градусов.

В основном для небольших деревянных конструкций используют ленточный или столбчатый фундамент. Так как сооружение деревянной квадратной беседки достаточно легкое, в качестве ее основания выбирают столбчатый фундамент. Для этого выполняют ямы глубиной до 80 см, на их дно выкладывают слой песка (5-6 см) и заливают слоем бетона приблизительно в 8-10 см.

Когда бетонная смесь немного затвердеет, в нее опускают стойки. Их следует обязательно установить вертикально. После того как уровнем будет произведено вертикальное выравнивание опор, положение их фиксируют временными укосинами.

Пример сооружения фундамента беседки с использованием металлического профиля.

Можно закрепить опорные брусья используя регулируемые анкера. Для этого в ямы помещаются подходящие по размеру отрезки металлических труб, в полость трубы заливают раствор и после незначительного схватывания раствора устанавливают крепежные детали (анкера). Когда бетон окончательно схватится (не менее 48 часов), можно будет закрепить вертикальные стойки. После установки всех опор необходимо удостовериться в правильности их положения: расстояние между соседними опорами должно быть строго одинаковым по всей высоте опор (внизу, посредине и вверху).

Чертежи и размеры беседки из дерева

Конструкции беседок весьма разнообразны и интересны. Некоторые сооружения отличаются нестандартными формами, они могут быть открытыми или закрытыми, оборудоваться мангалами и барбекю. Но если вы решились на строительство впервые, лучше выбрать открытое сооружение простой формы, например, квадратной или шестигранной. Чертежи и эскизы в проекте такой беседки не будут сложными и вполне поддадутся самостоятельной разработке.

Оригинальное обустройство террасы с деревянной беседкой и грилем.

Прежде всего, вы должны определиться с дизайном конструкции и выбрать место под будущую постройку. Разработка проекта включает в себя два этапа: создание эскиза и чертежей конструкции в профильной и фронтальной проекциях. В чертежах беседки отображаются габариты, высота стоек, форма крыши, место размещения входа, высота ограждения. Если предполагается стационарная установка столика и лавочек, необходимо их расположение отобразить в плане.


Схема обустройства простой беседки с двускатной крышей.

Отдельно выполняется рабочая схема фундамента и чертеж крыши с указанием ее формы, высоты, угла наклона. В проекте прописываются схемы технических узлов (крыша, стропила, ступени), технология возведения постройки, спецификация на материалы фундамента, стен, перегородок, пола, кровли. Также учитывается расход специального состава для эффективной обработки древесины от воздействия внешних факторов.

Если предполагается оснащение конструкции освещением, на чертеже фиксируются места установки светильников и схема разводки электрической проводки. Это касается и возможной подводки в павильон воды.

Чертеж обустройства закрытой беседки с фундаментом.

Грамотно составленный проект является залогом успешного строительства. Точные расчеты количества требуемых брусков, досок, крепежных деталей, кровельного покрытия, метизов и других необходимых элементов дадут возможность приобрести полный комплект материалов для строительства и избежать необоснованных затрат.

На заметку! Закупать материалы следует с небольшим запасом, учитывая, что некоторые части могут быть ошибочно испорчены в процессе монтажа или в приобретенных материалах попадутся бракованные элементы.
Чертеж шестигранной беседки с размерами.

Если вы сомневаетесь в своих инженерных способностях, и разработка проекта покажется для вас сложным занятием, можно воспользоваться готовыми чертежами беседок из дерева своими руками. Фото, эскизы таких построек имеются в большом количестве в интернете.

Создание проекта постройки

Чертеж может быть разнообразными. Некоторые мастера создают оригинальные беседки, которые оснащены бербекю зонами. Первоначально создается простой эскиз в 2 проекциях: профильной, фронтальной.

Также следует помечать на чертеже размеры сторон домика, высоту элементов бруса. Желательно обозначить разновидность кровли, а также области для оконных и дверных проемов, а также участки размещения стационарной меблировки.

На чертеже сначала рисуют строение фундамента и крышу. Также необходимо пометить на проекте различные технические модули, которые включают стропильную систему, ступеньки, стойки.

Особым этапом при разработке конструкции является разметка электрической проводки для освещения, обогрева и т.д. Также на эскизе необходимо схему прокладки водоснабжения, если оно будет подводиться к беседке.
